Bilder von unserem Wohnmobilausbau im Jahr 2008
Pictures from our build in 2008

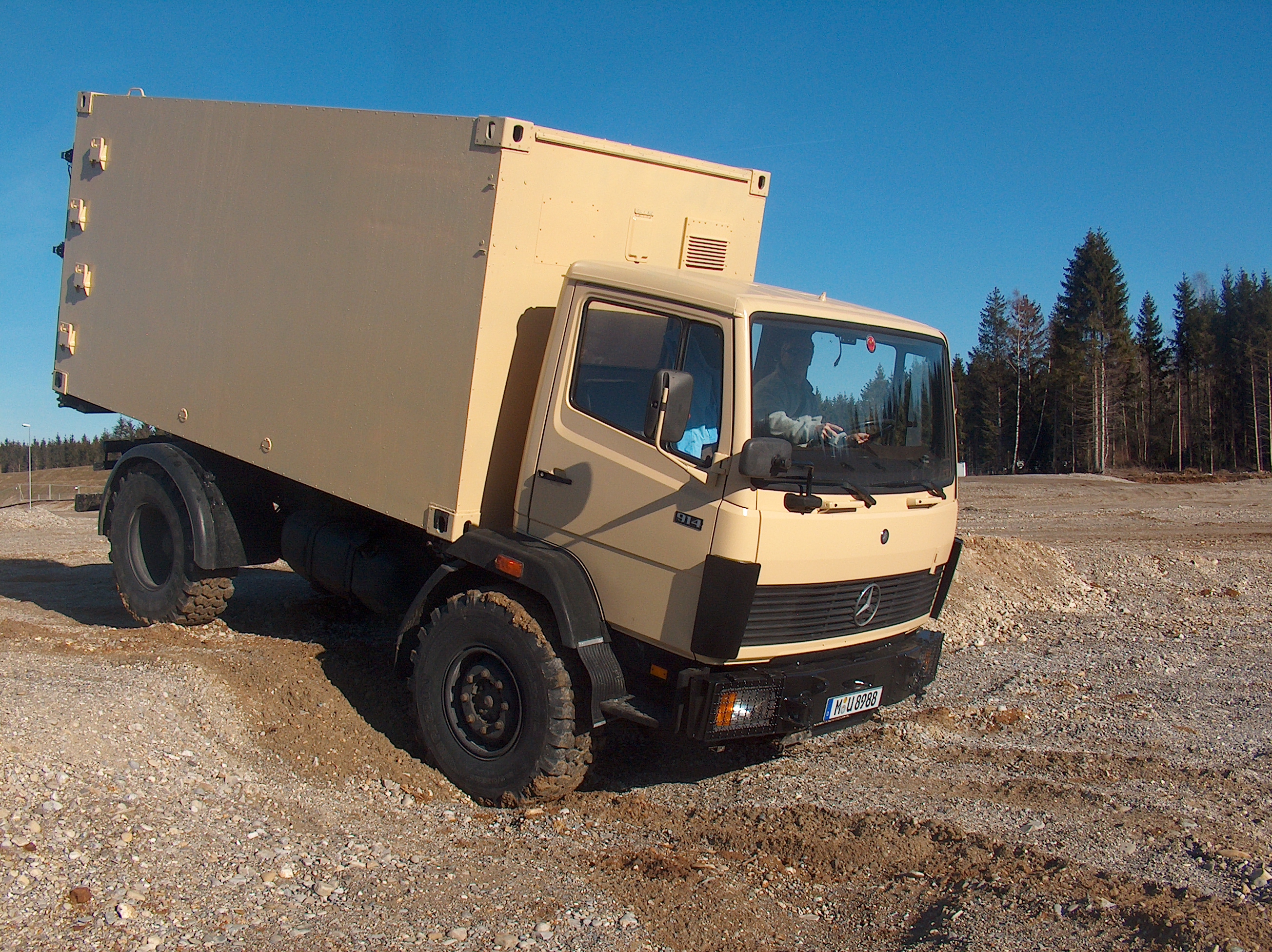

Liebe auf den ersten BlickLove at first sight

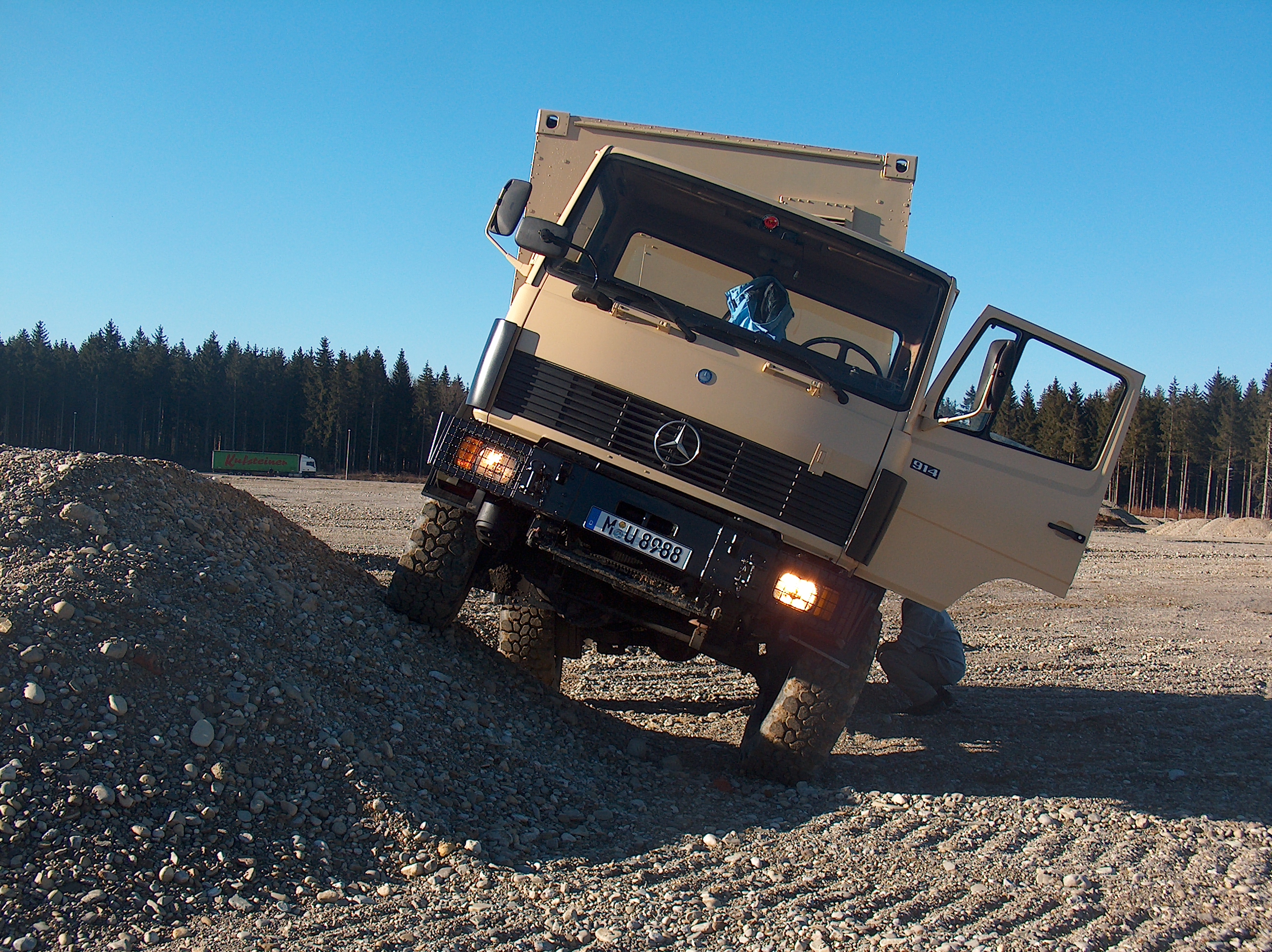

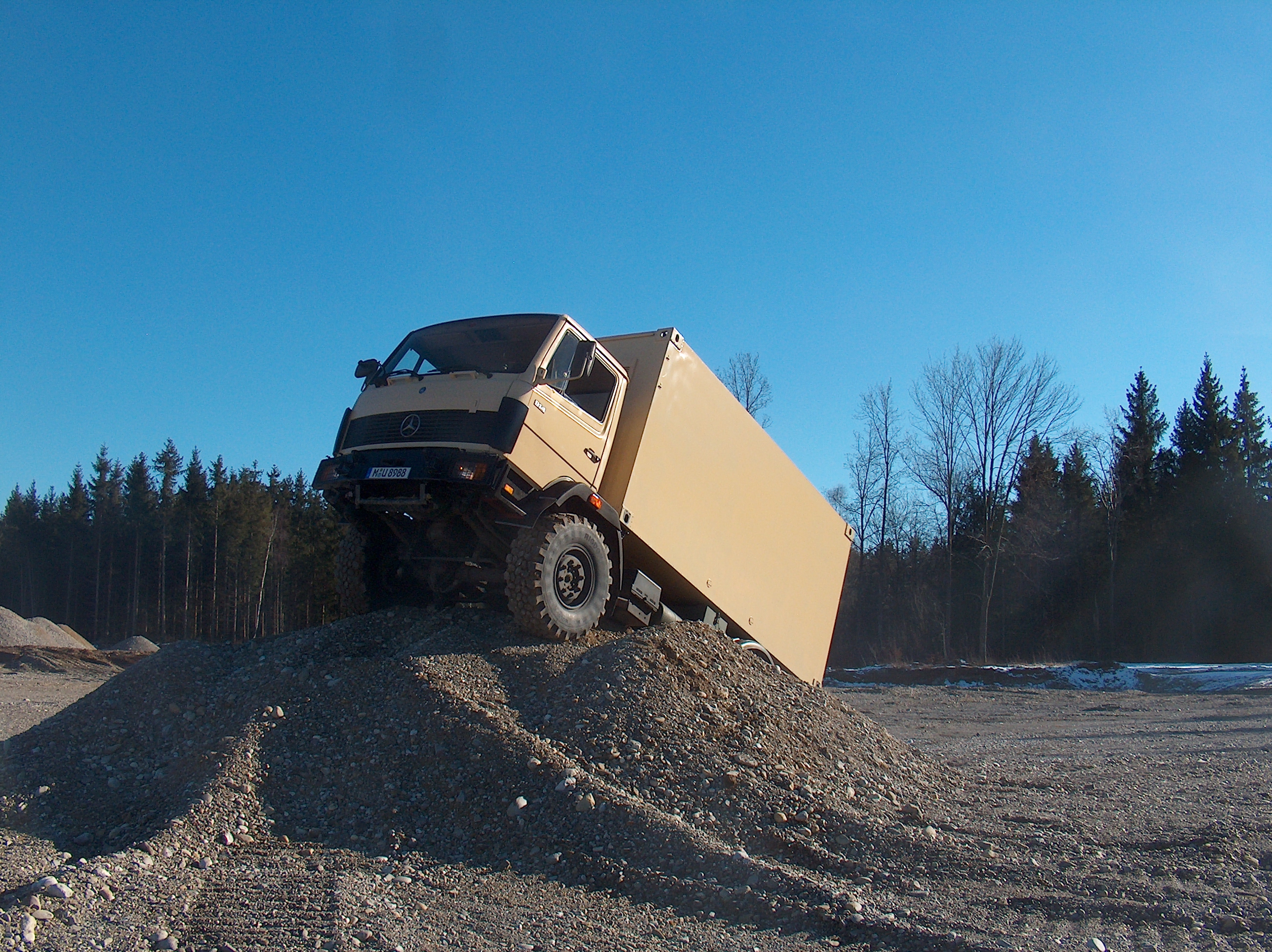

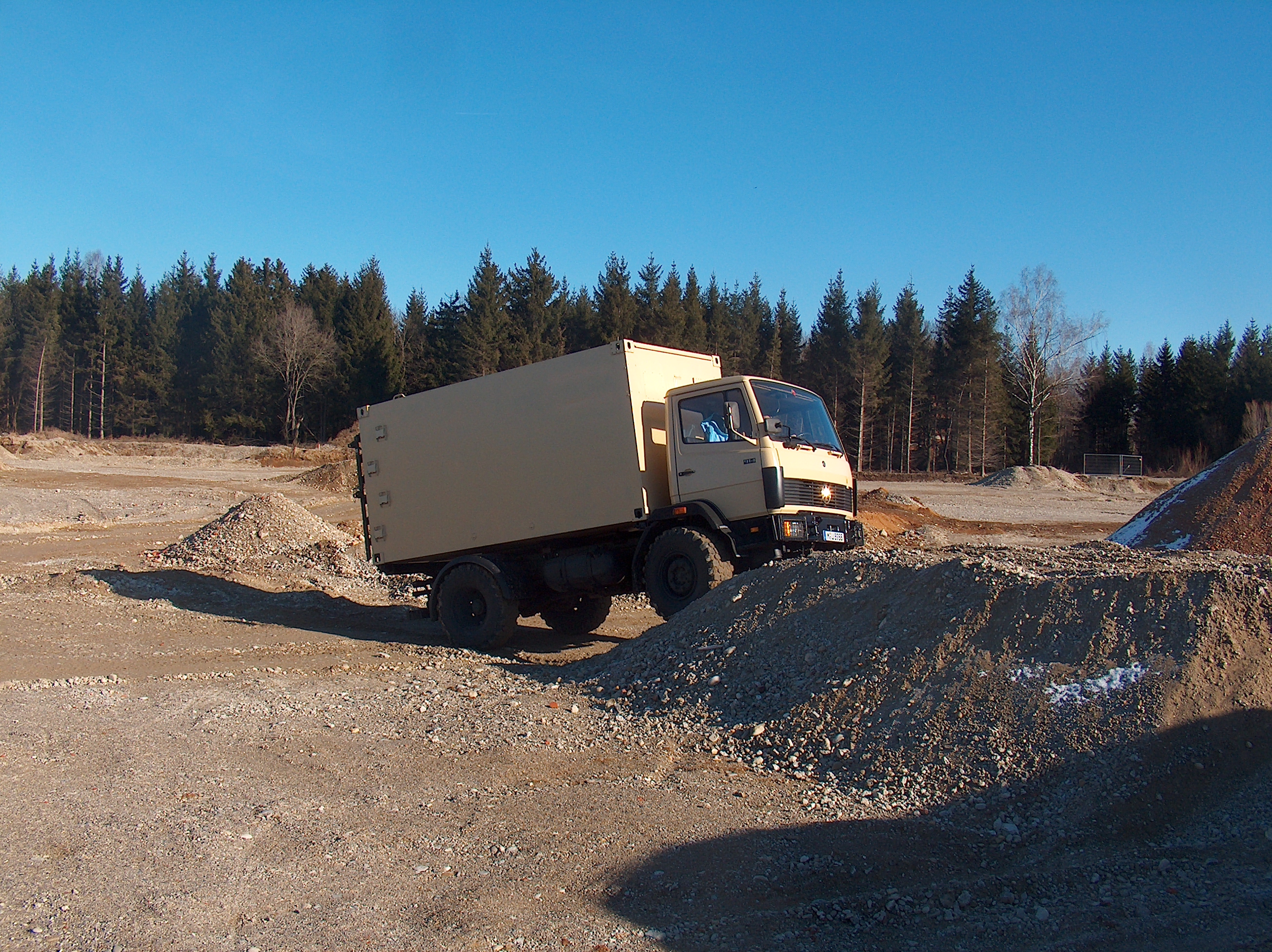

The first trip through the moguls has deeply impressed us.

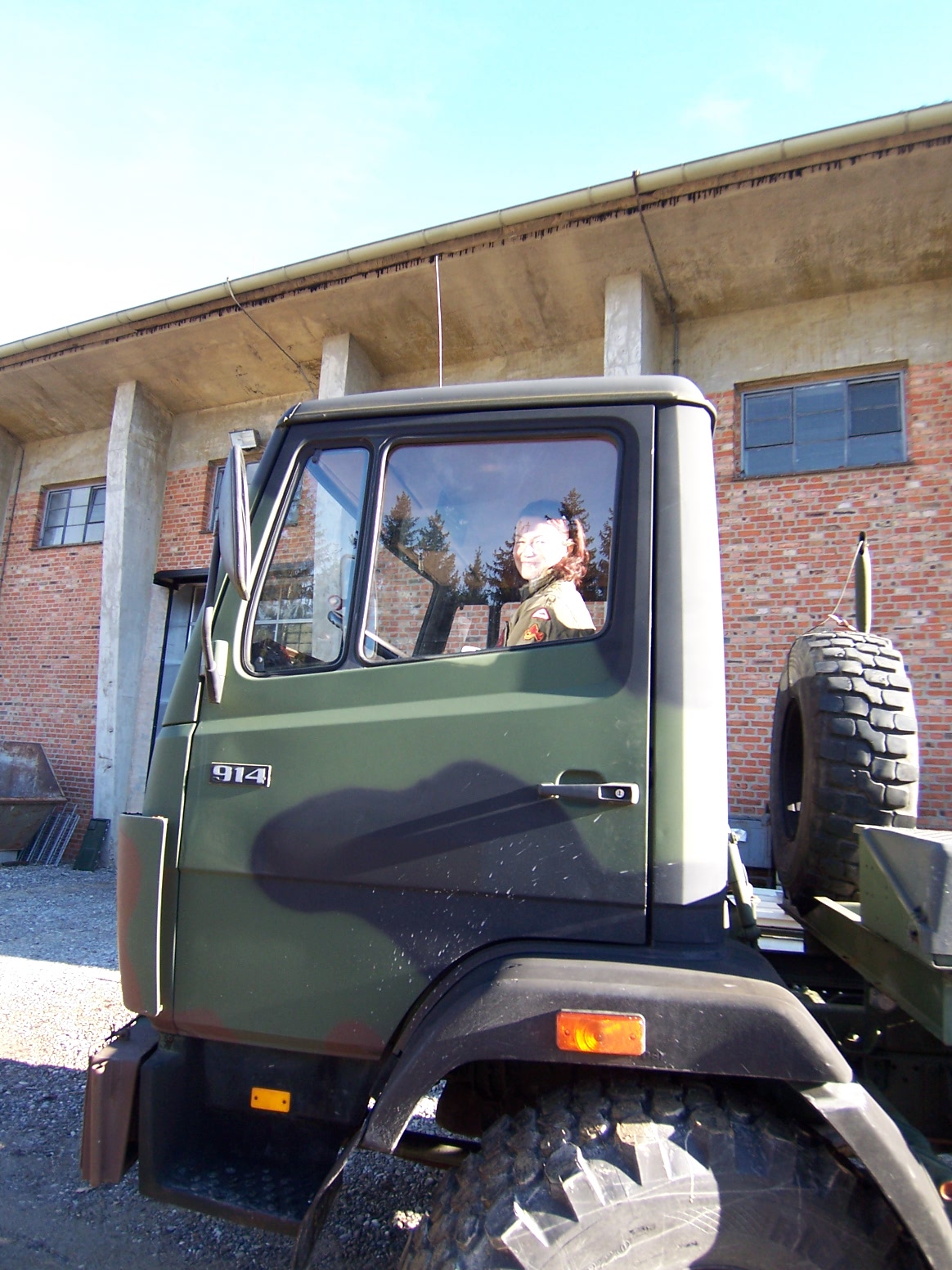

Auch Edith ist begeistert.
Edith is also enthusiastic.

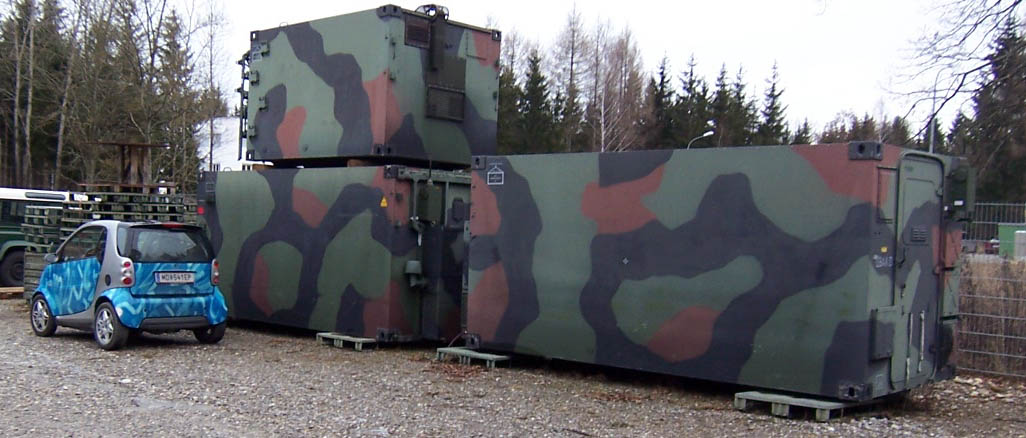

Unser neues Zuhause ist kaum größer als Edith´s Smart.
Our new home is hardly bigger than Edith's Smart.

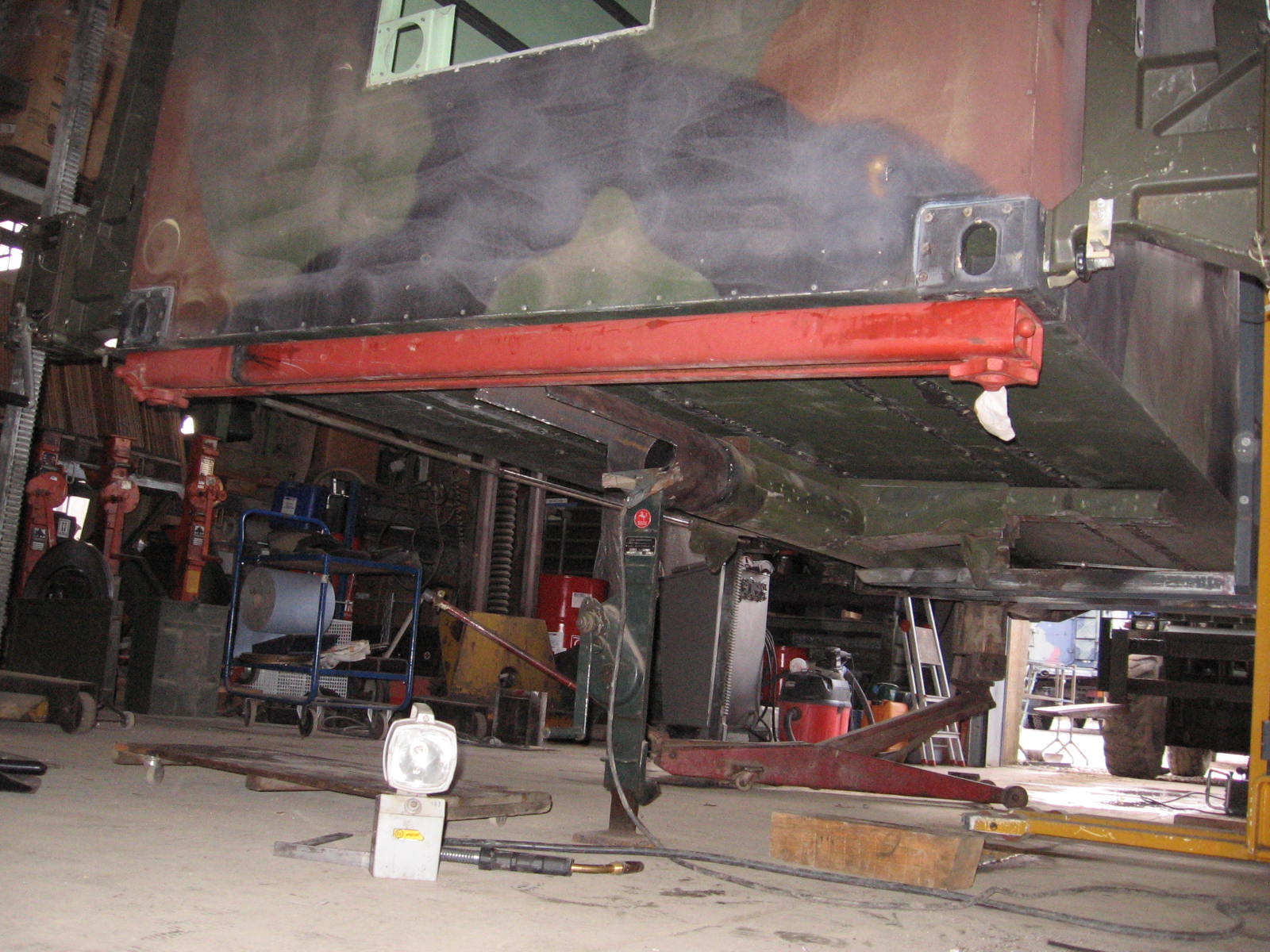

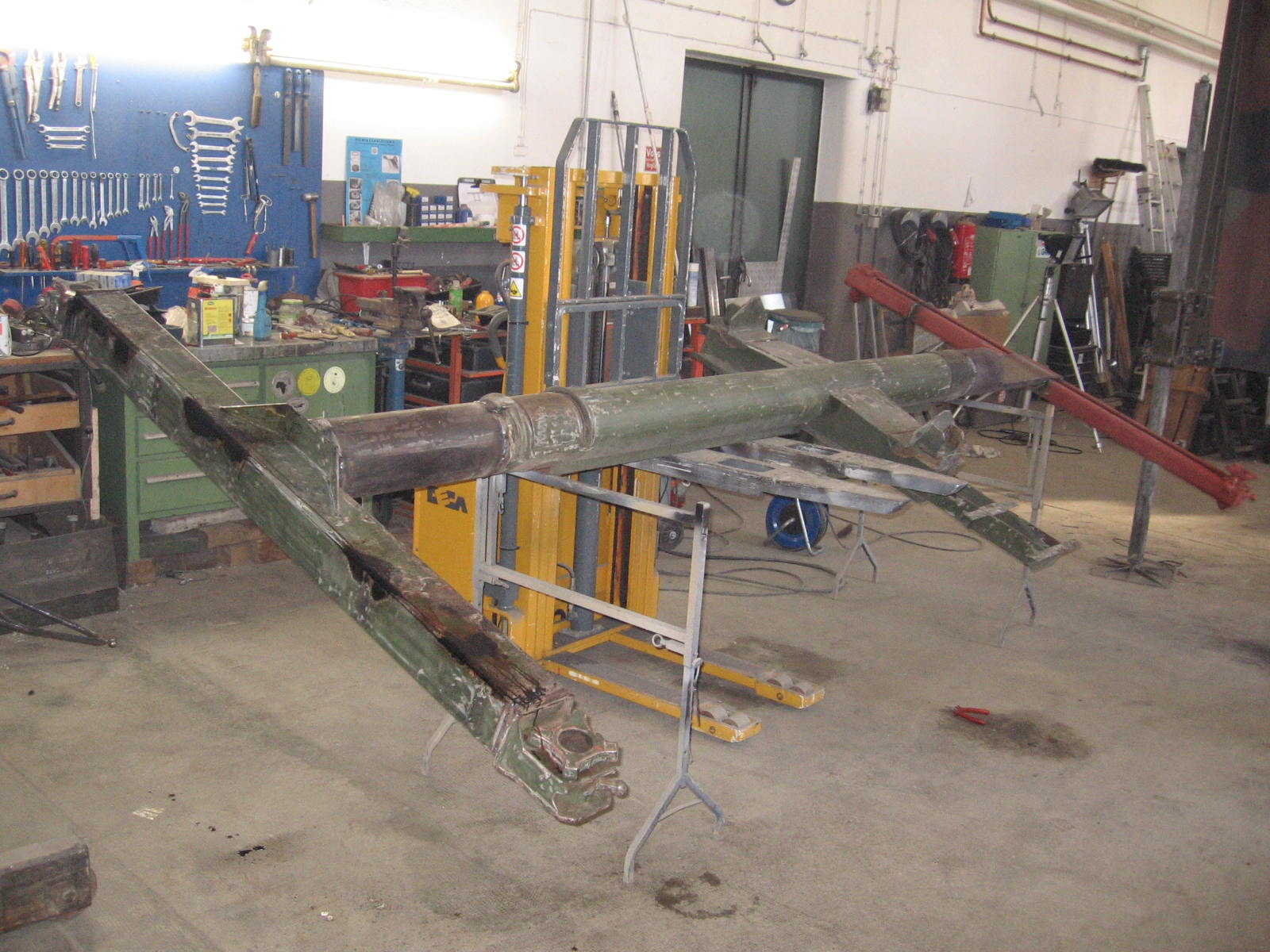

Hier entsteht der Zwischenrahmen, der den Koffer mit dem Fahrzeugchassis verbindet.
The subframe that connects the case to the vehicle chassis is created here.
Der Zwischenrahmen hat die Aufgabe, die Verwindungen des Fahrgestells vom Koffer fernzuhalten.
The subframe keeps the torsion of the chassis away from the box.

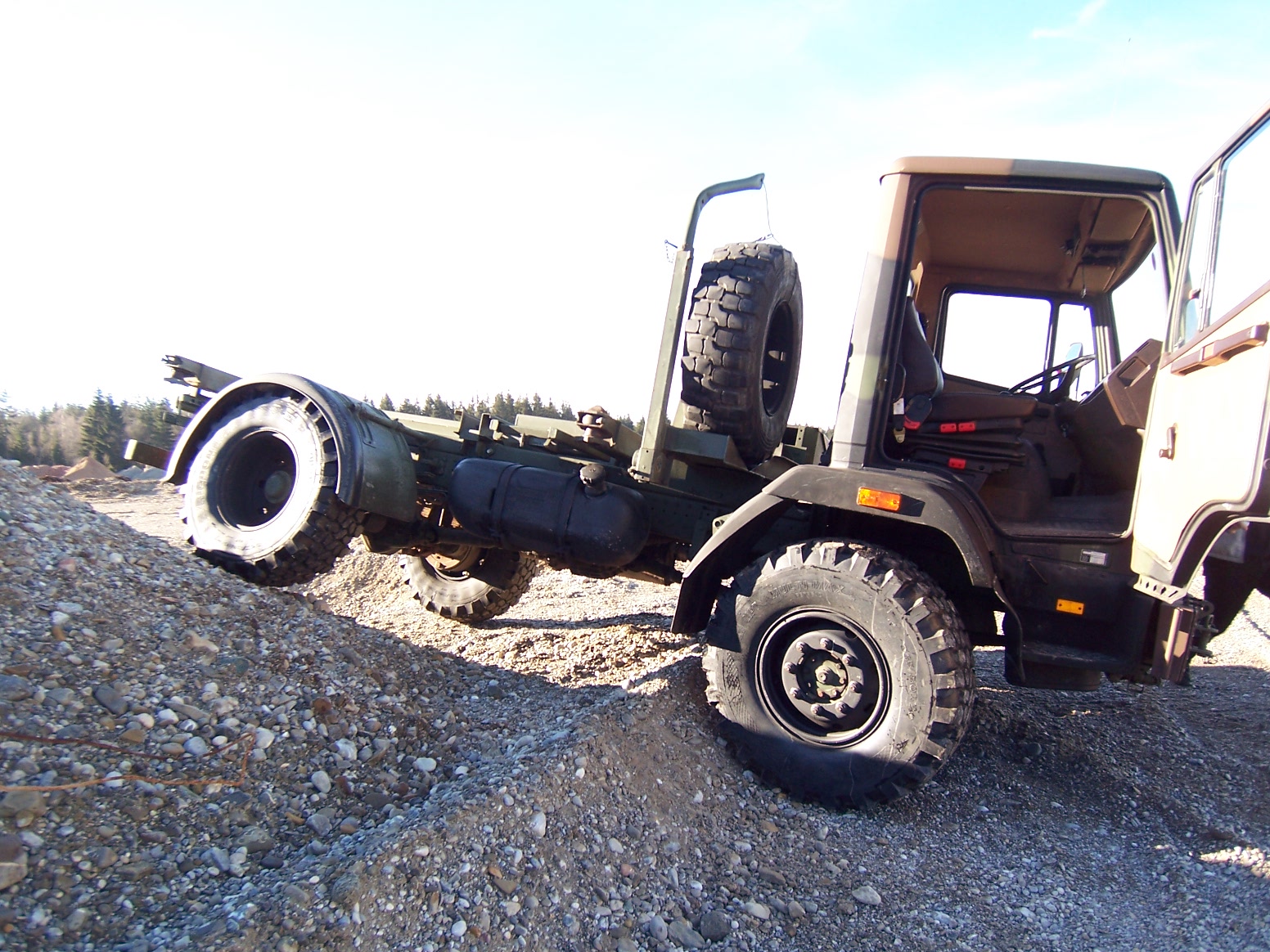

Welche Verwindungen? Die hier! Das Fahrgestell verschränkt, der Zwischenrahmen gleicht die Verschränkung aus.
Which torsion? This one! The chassis is twisted, the subframe compensates the twist.

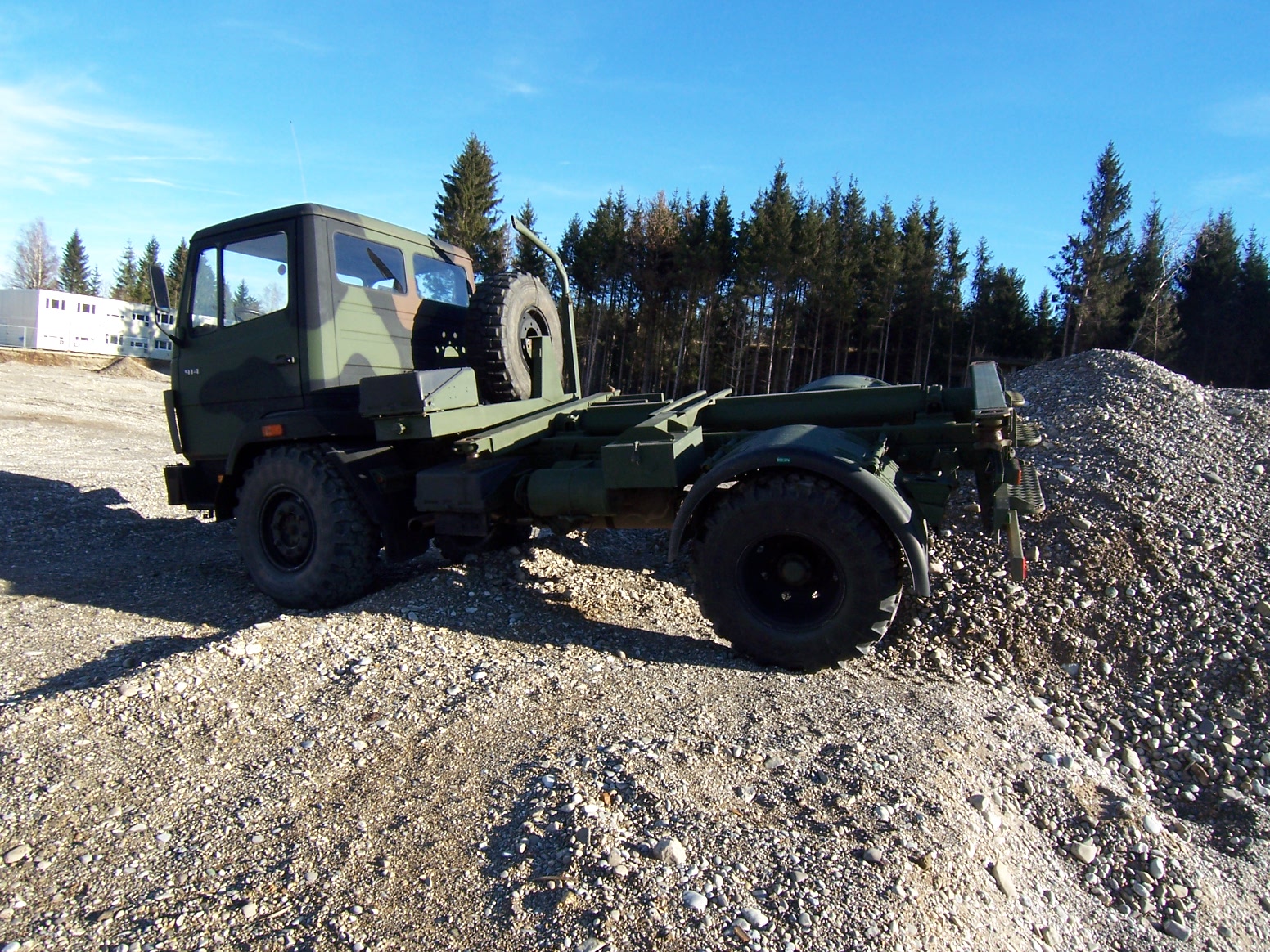

Der erste Ausritt ins Gelände macht schon tierisch Spaß.
The first ride into the terrain is a lot of fun.

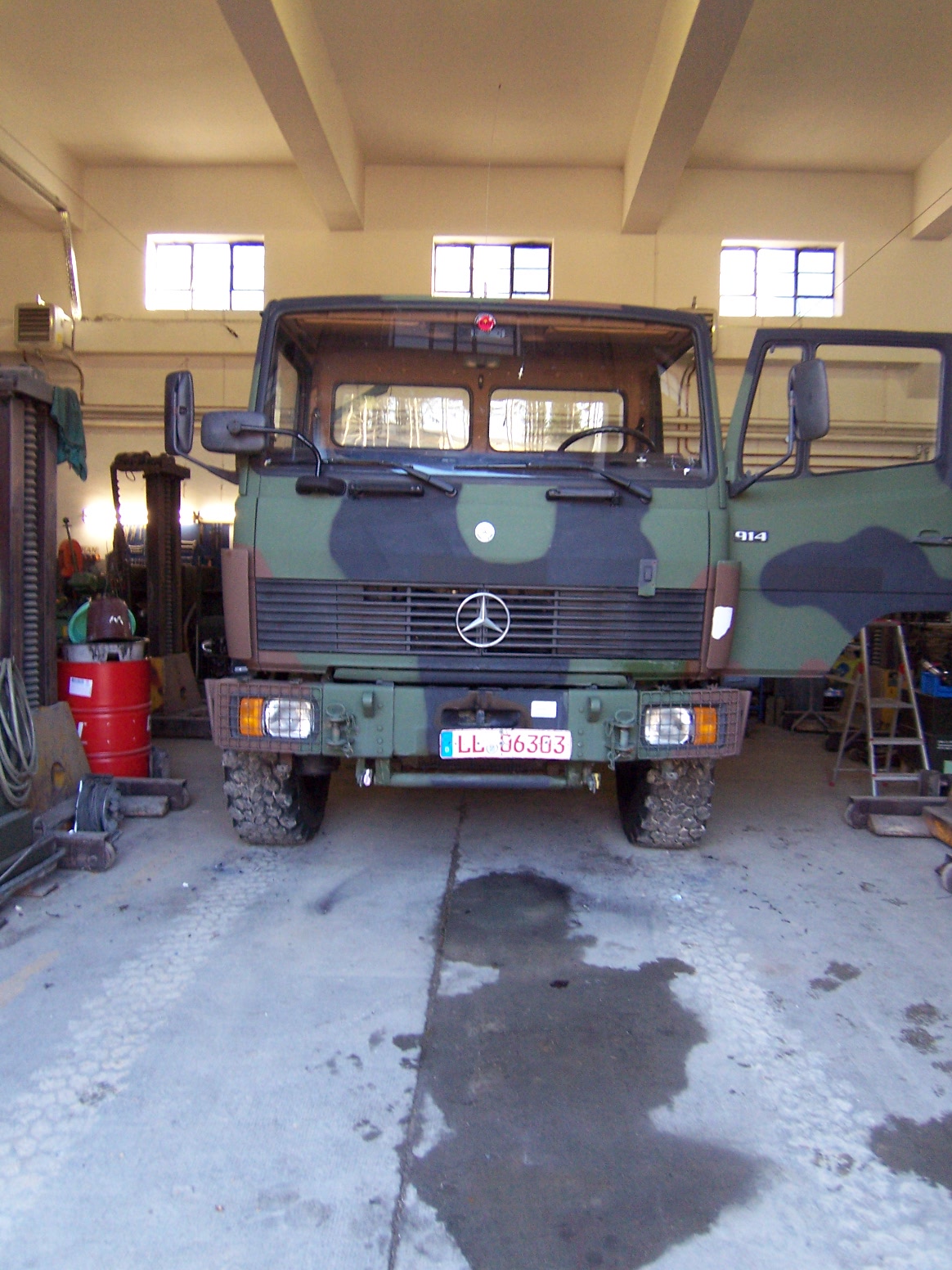

Die Sonne bricht sich im Mercedes-Stern - eine Sternstunde der Namensgebung für unser "Sternchen".
The sun breaks in the Mercedes star - a great hour of naming for our truck "Sternchen" which means Starlet.

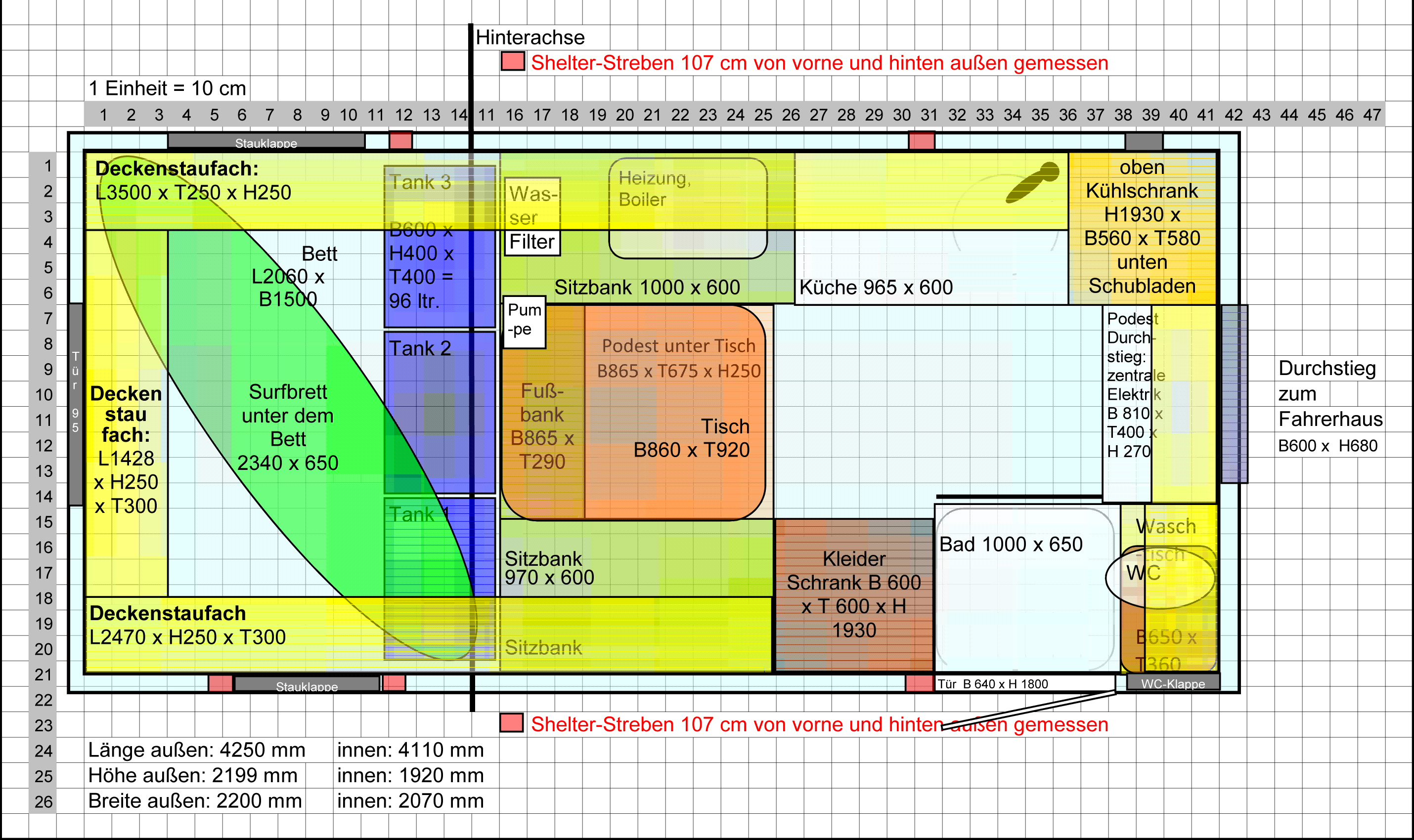

Unser Grundriss - geplant mit dem Excel-Planungstool, das mit jedem Buch und eBook kostenlos heruntergeladen werden kann.
Our floor plan - planned with the Excel planning tool, which can be downloaded free of charge with every book and ebook.
Tapezieren und Streichen der Kabine.
Wallpapering and painting the cabin.

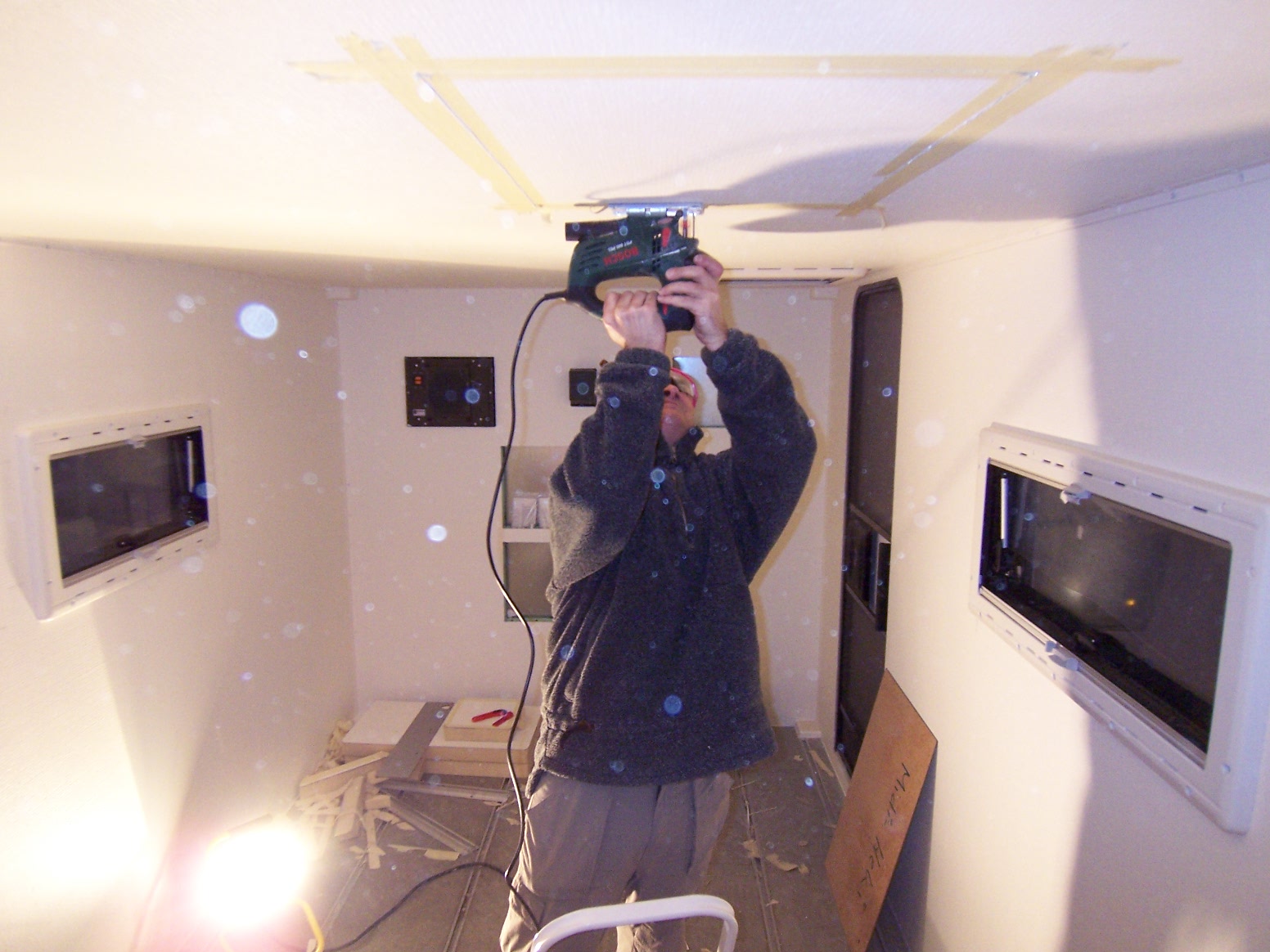

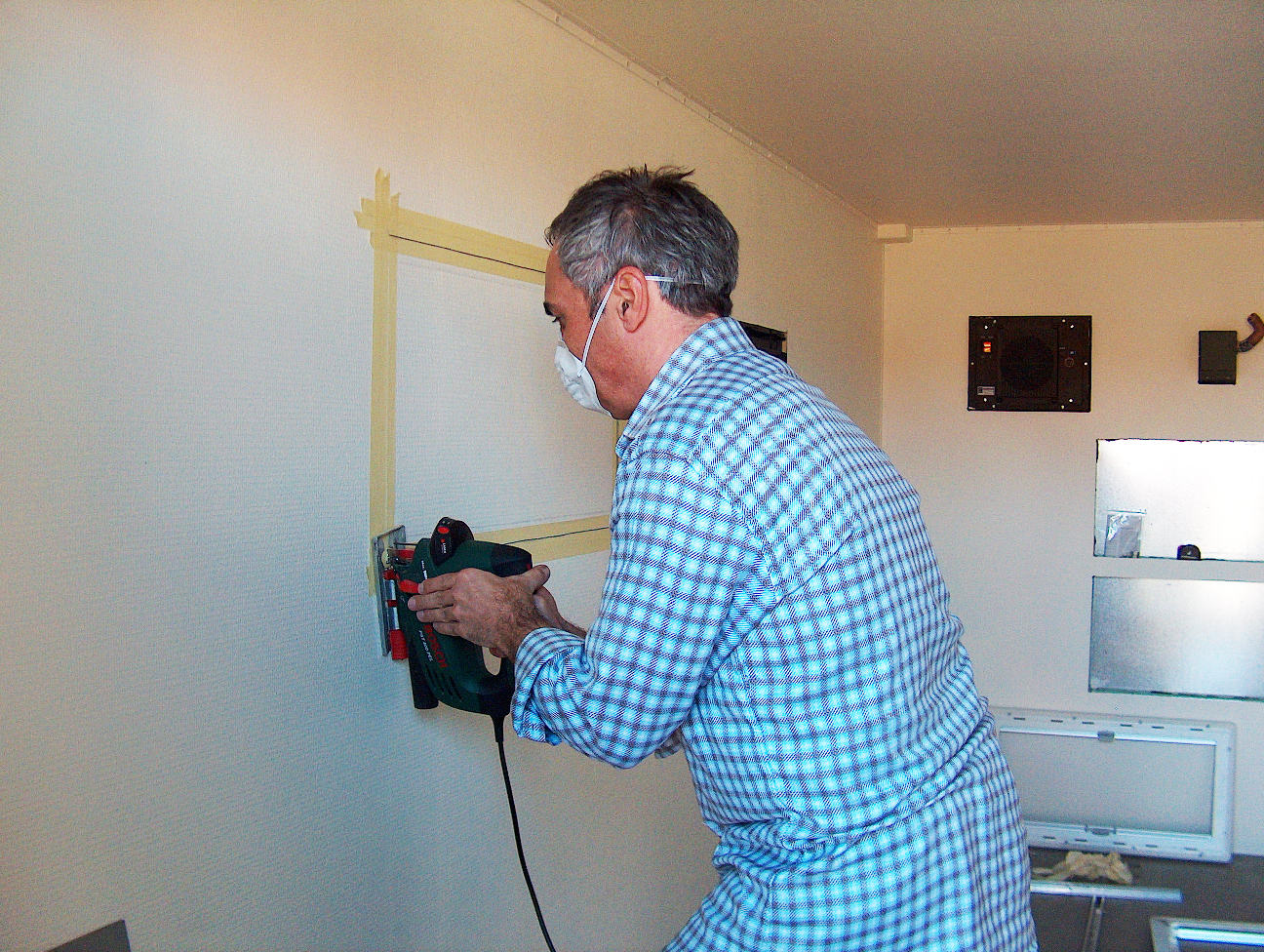

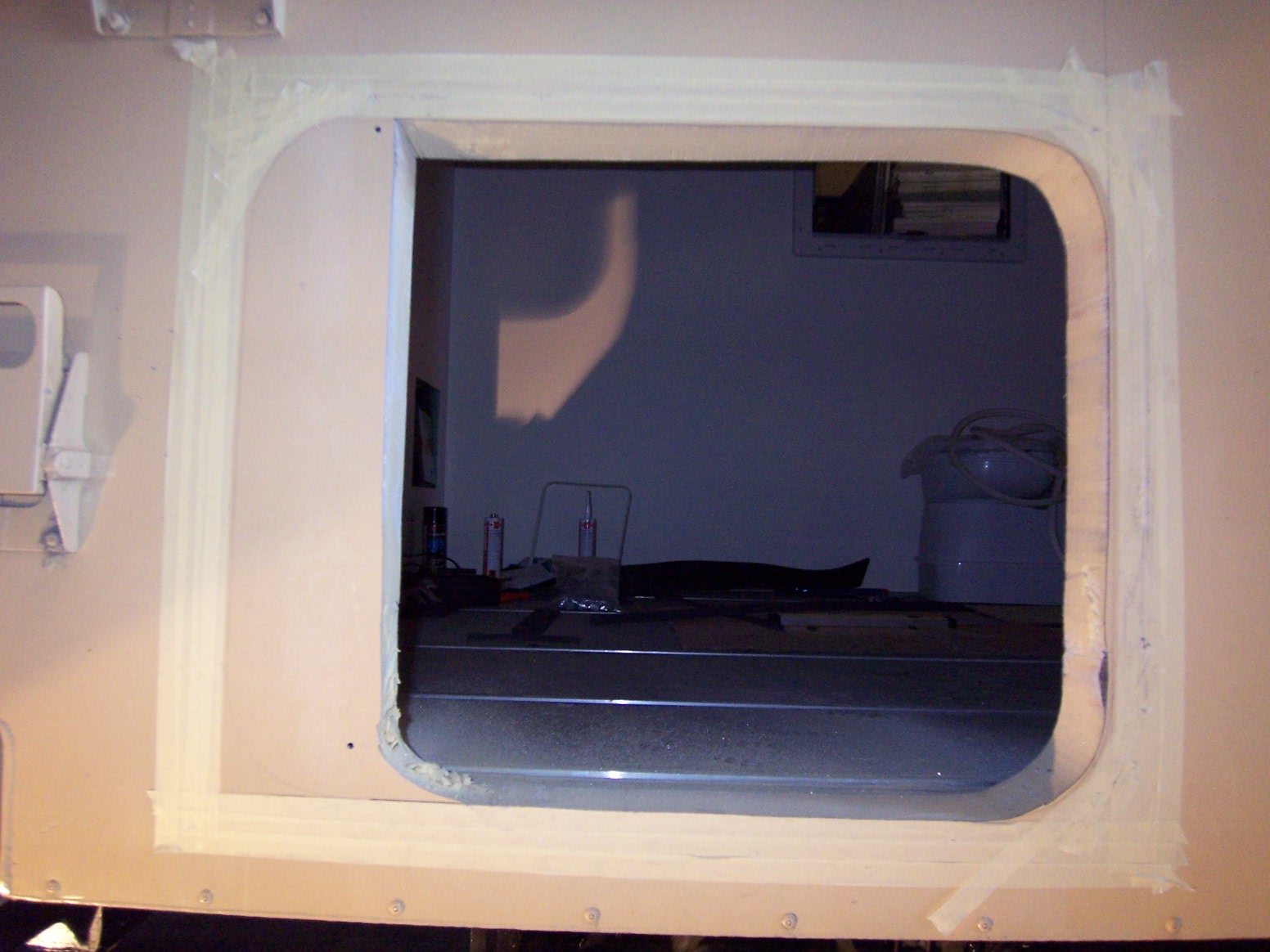

Das erste Loch in die Wand zu sägen hat mich wirklich ins Schwitzen gebracht.
Sawing the first hole in the wall really made me sweat.
Aber irgendwann ist auch das geschaftt
But at some point that is done
... und bald schon wird´s zur Routine.
.. and soon it will become routine.

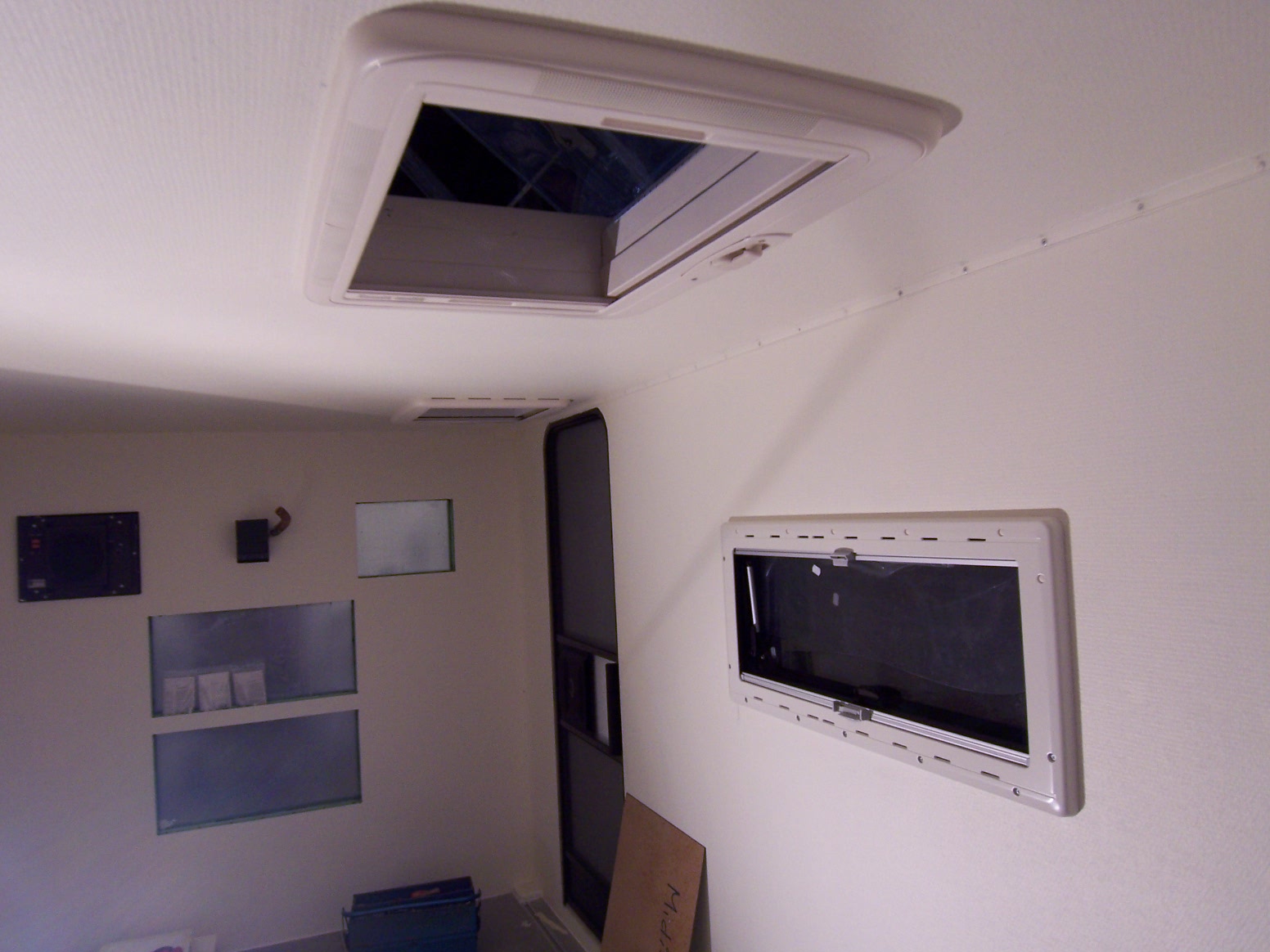

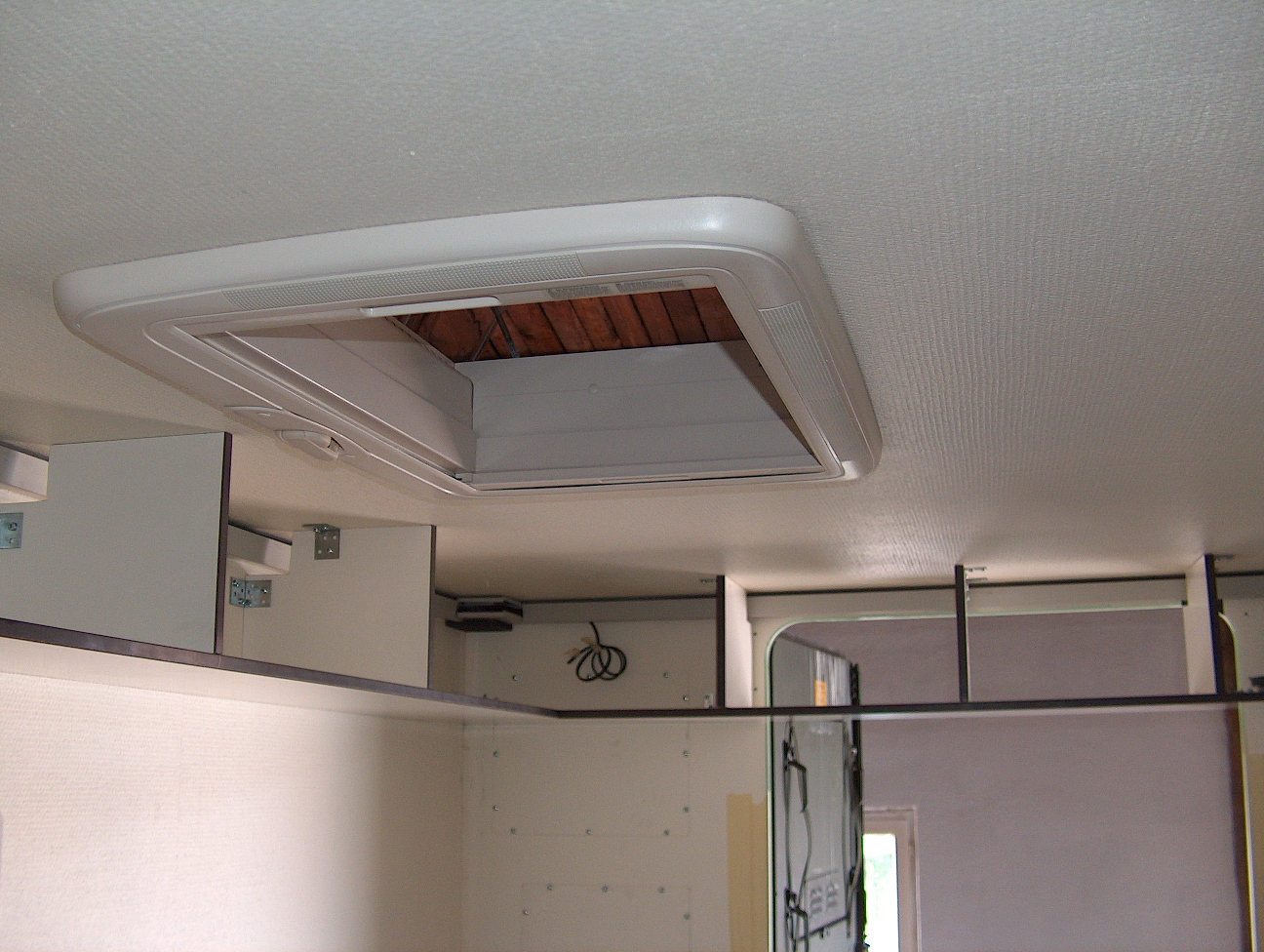

Dachluken und Fenster sind installiert.
Skylights and windows are installed.

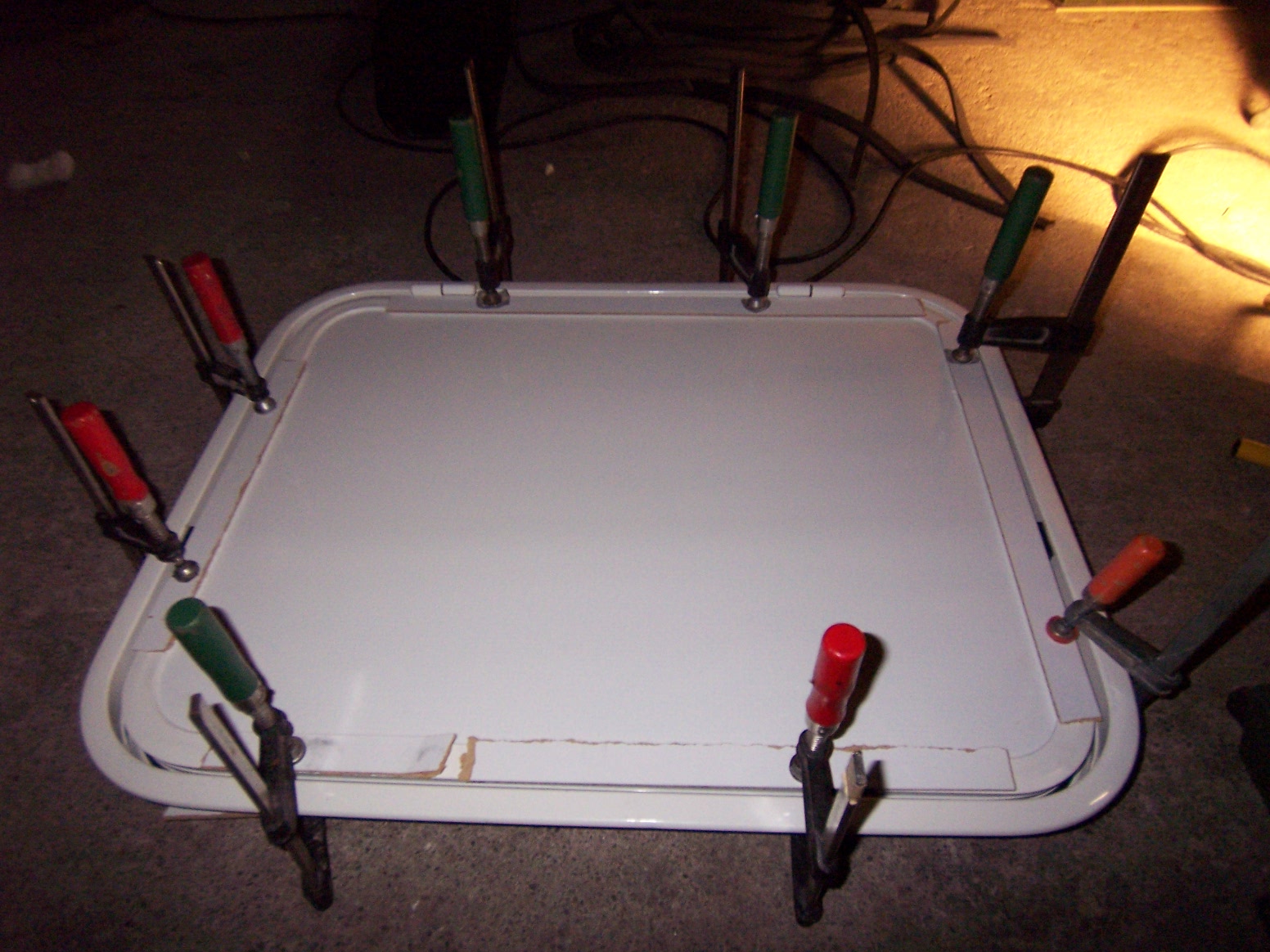

Bau der Stauraumklappen
Construction of the storage hatch
Shit happens: Manchmal geht auch was schief. Die Stauraumklappe hätte eigentlich quer eingebaut werden sollen, aber ein Spriegel rechts von der Aufsteigsleiter hat das erfolgreich verhindert :-(
Shit happens: Sometimes things go wrong. The storage hatch should have been installed transversely, but a piece of frame to the right of the ladder successfully prevented this :-(

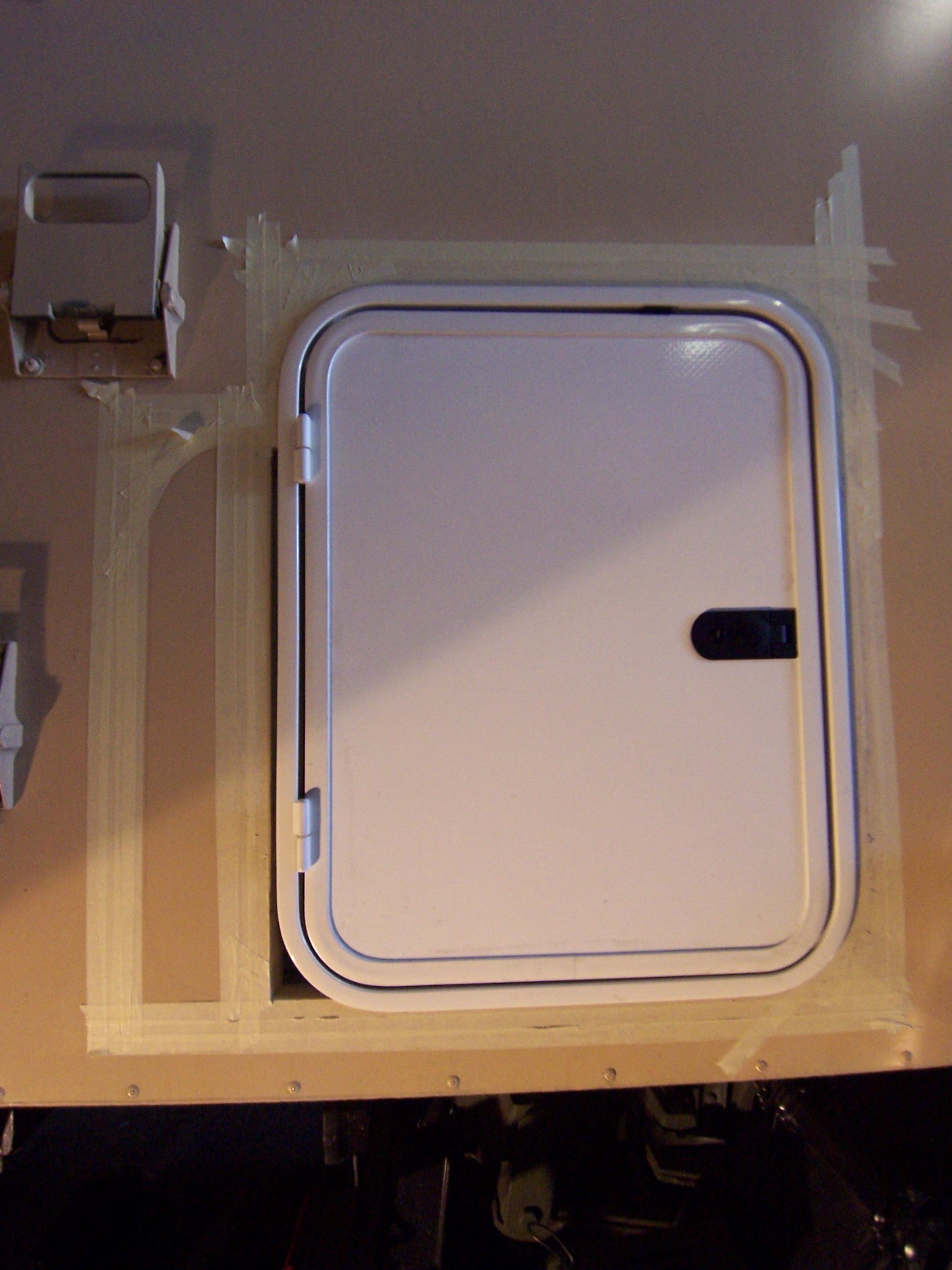

Dann wird die Klappe eben hochkant eingebaut.
Then the hatch will be installed upright.

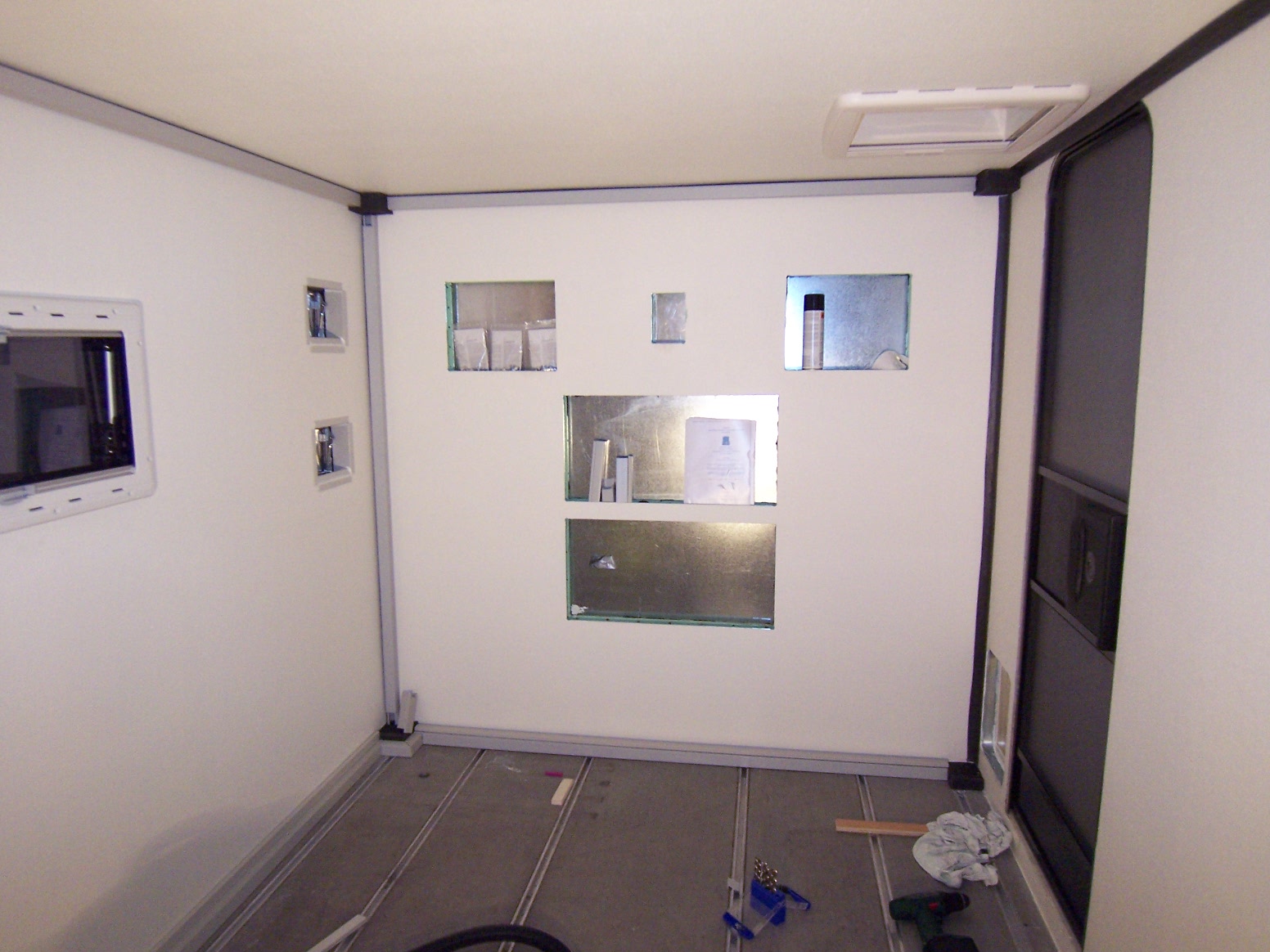

Kabelkanäle werden in den Ecken am Boden und an der Decke verlegt.
Cable ducts are laid in the corners on the floor and on the ceiling.

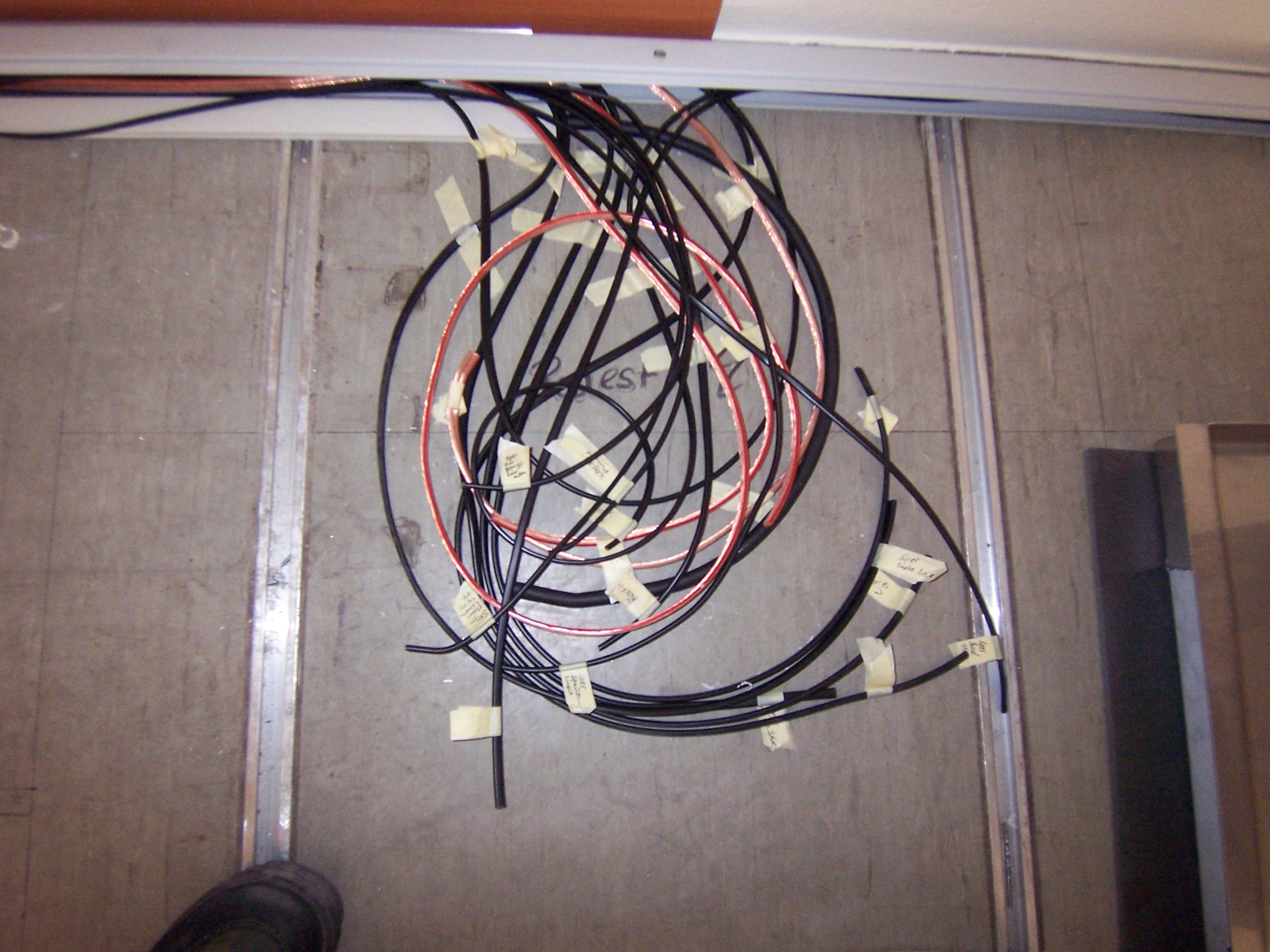

In den Kabelkanälen verschwinden über 250 m Kabel.
Over 250 m of cable disappear into the cable ducts.

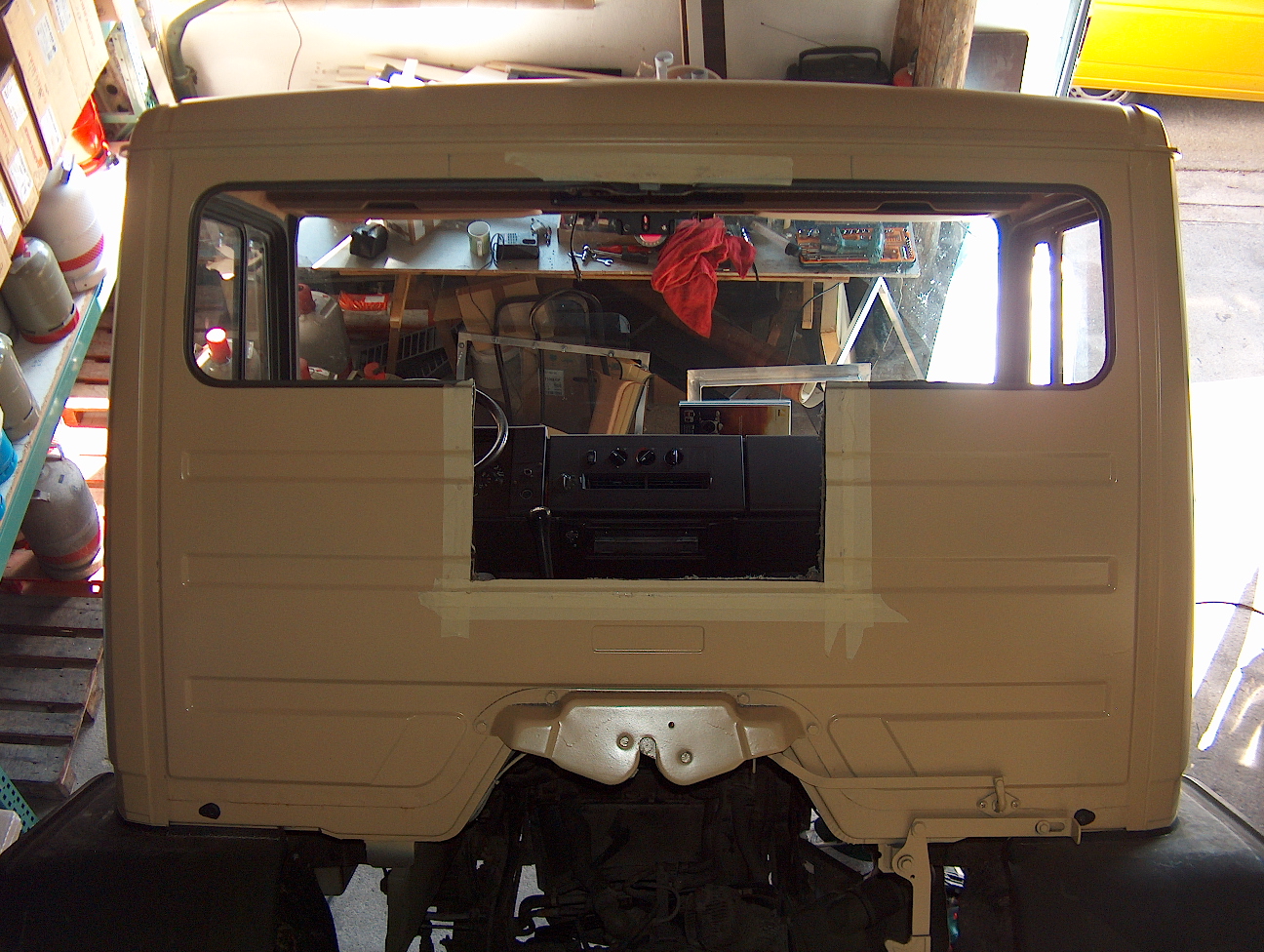

Vorbereitung des Fahrerhauses für den Durchstieg.
Preparation of the cab for the connecting tunnel.

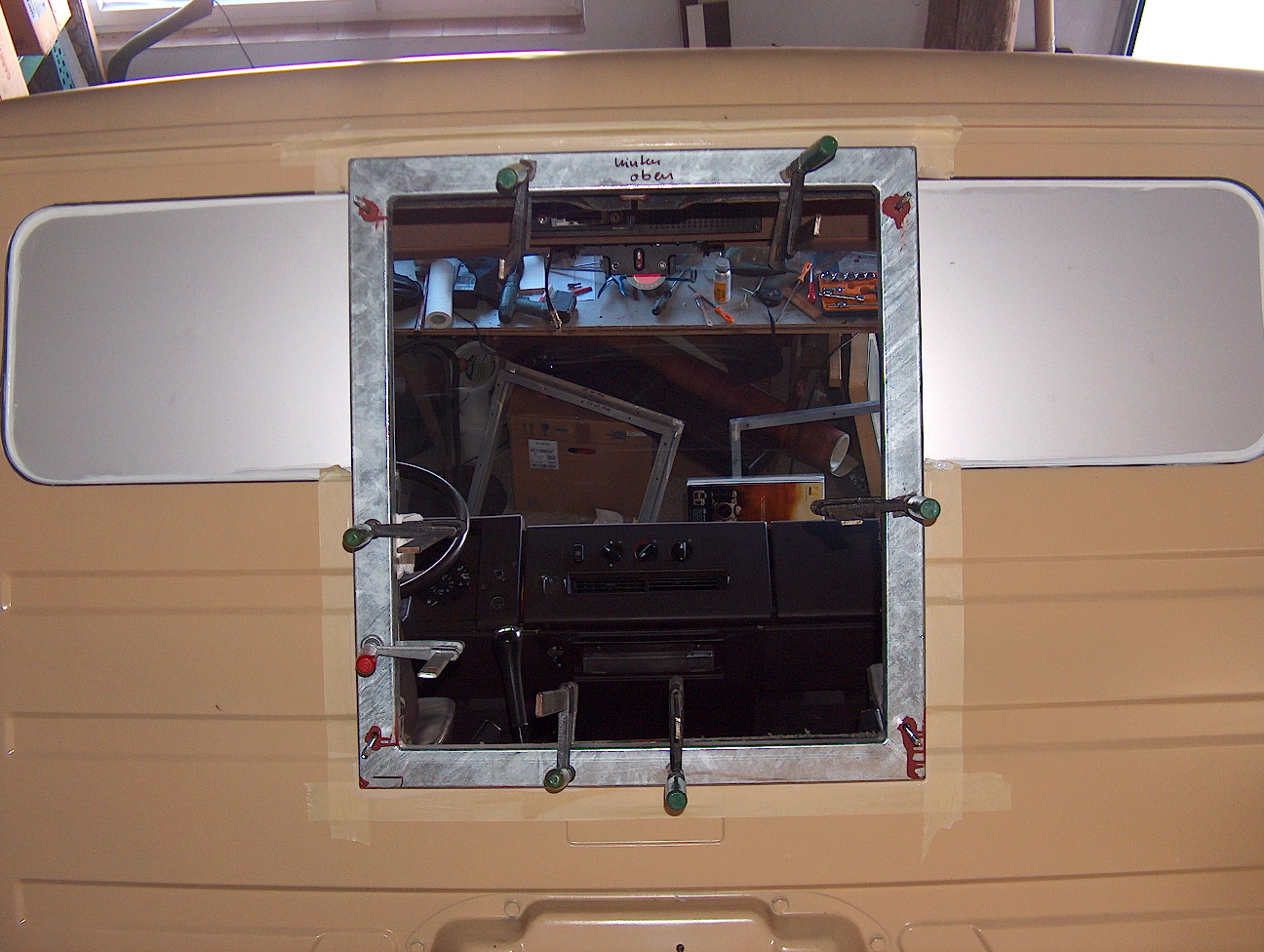

Die Fenster werden ausgebaut und durch Alubleche ersetzt. Den Stahlrahmen für den Durchstieg klebe ich mit PU-Kleber auf das Fahrerhaus.
The windows are removed and replaced with aluminum sheets. I glue the steel frame for the connecting tunnel onto the cab with PU glue.

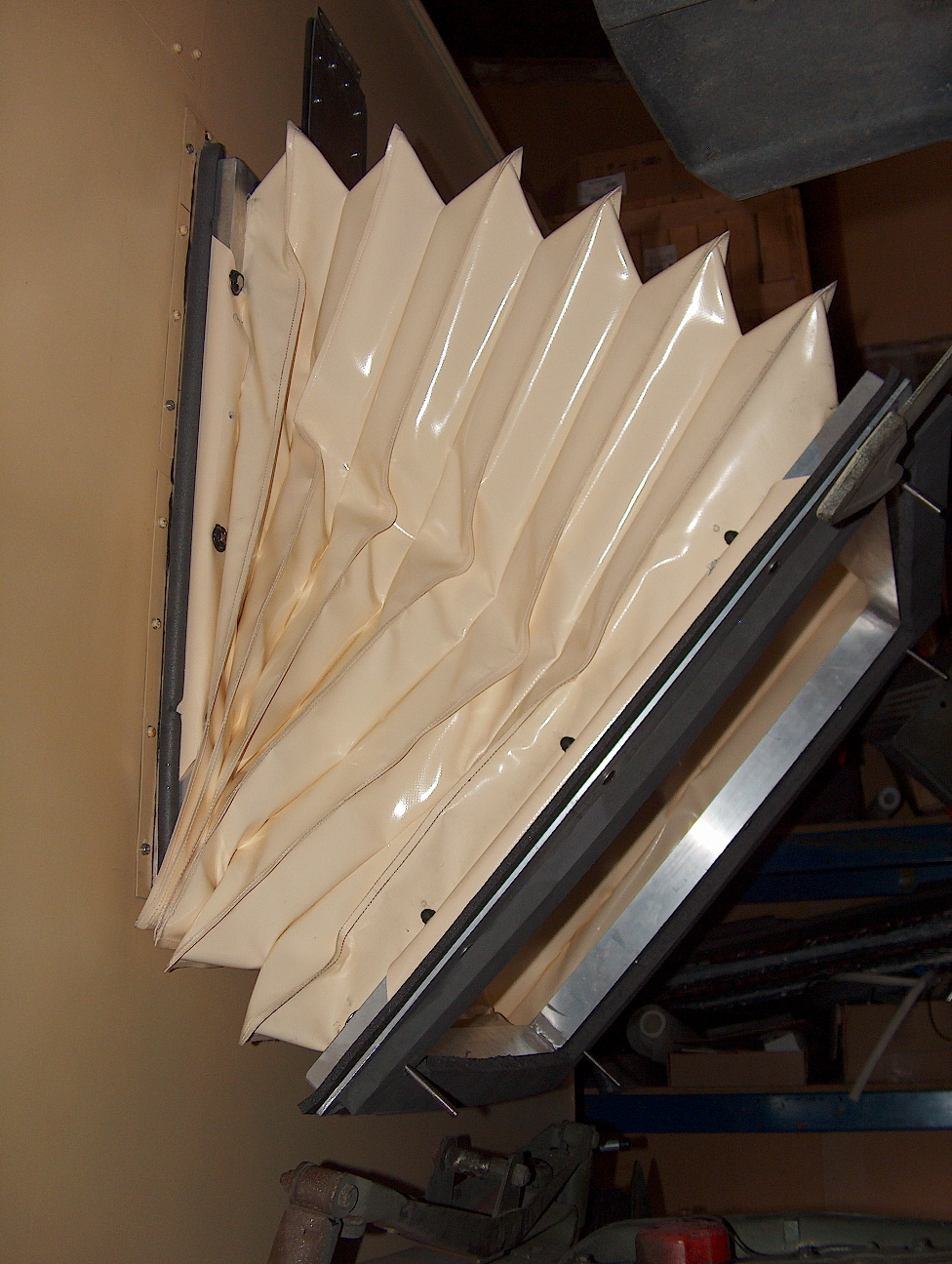

Der Faltenbalg aus LKW-Plane ist bereits am Aufbau befestigt. Am Fahrerhaus wird er mit vier Stehbolzen verschraubt, die gelöst werden müssen, wenn das Fahrerhaus gekippt werden soll.
The bellows made of truck tarpaulin is already attached to the body. It is screwed to the driver's cab with four stud bolts, which have to be loosened if the driver's cab is to be tilted.

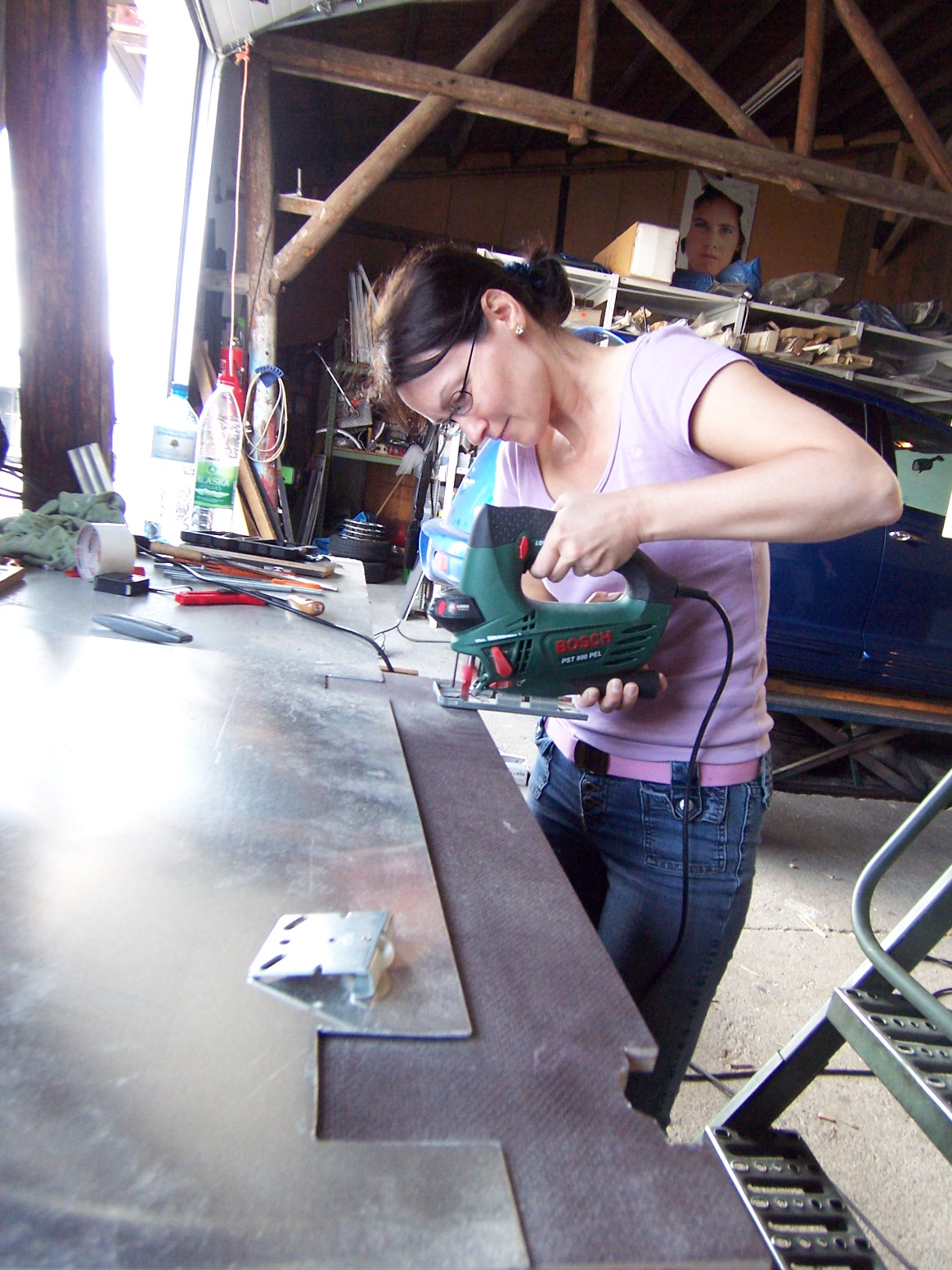

Edith sägt die Ausschnitte für die Schiebetür im Durchstieg aus.
Edith saws out the cut-outs for the sliding door in the step.

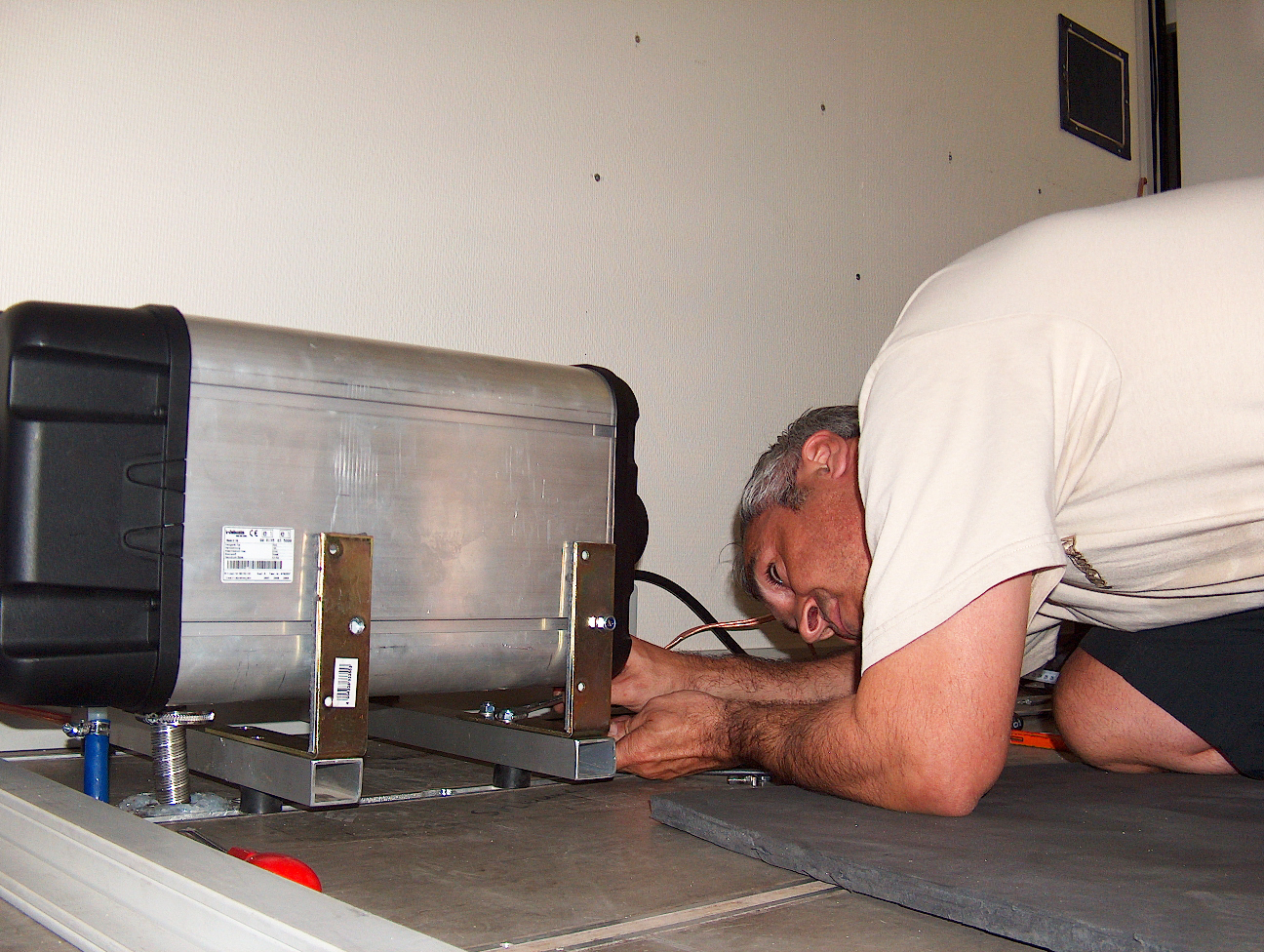

Einbau der Heizung zu einem sehr frühen Zeitpunkt.
Installation of the heater at a very early stage.

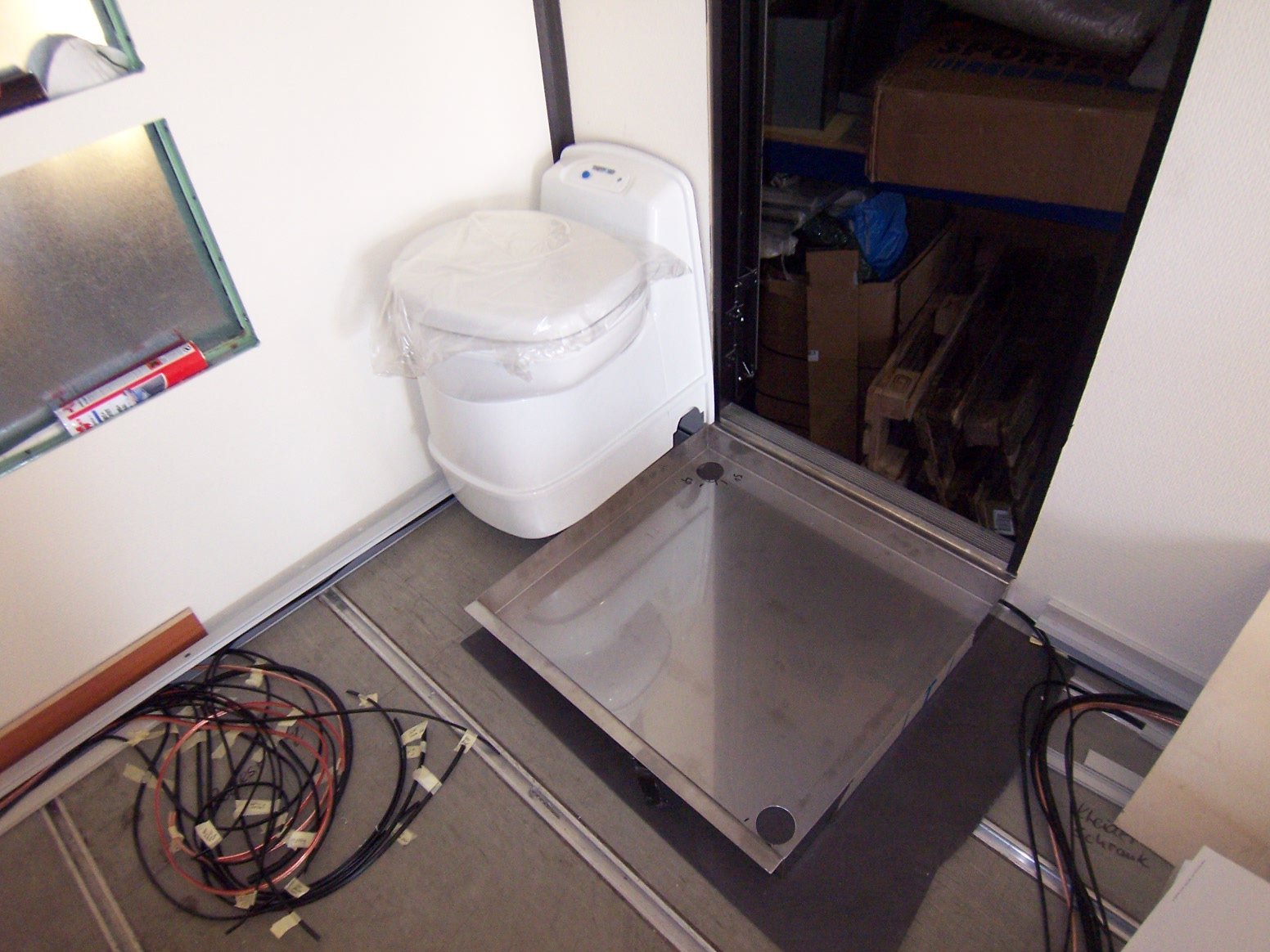

Die Duschwanne und die Toilette werden noch vor dem Möbelbau installiert.
The shower tray and toilet are installed before the furniture is built.

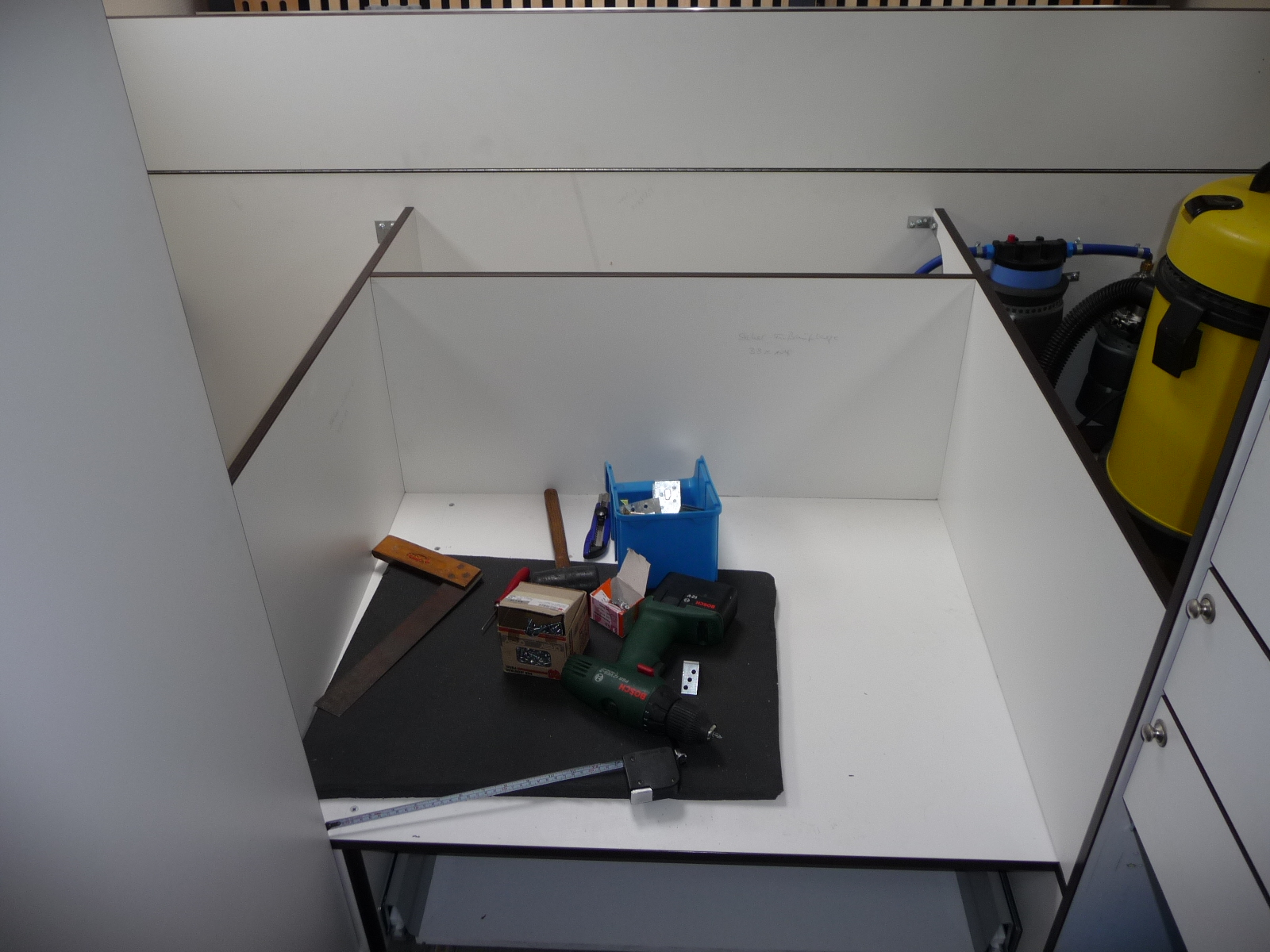

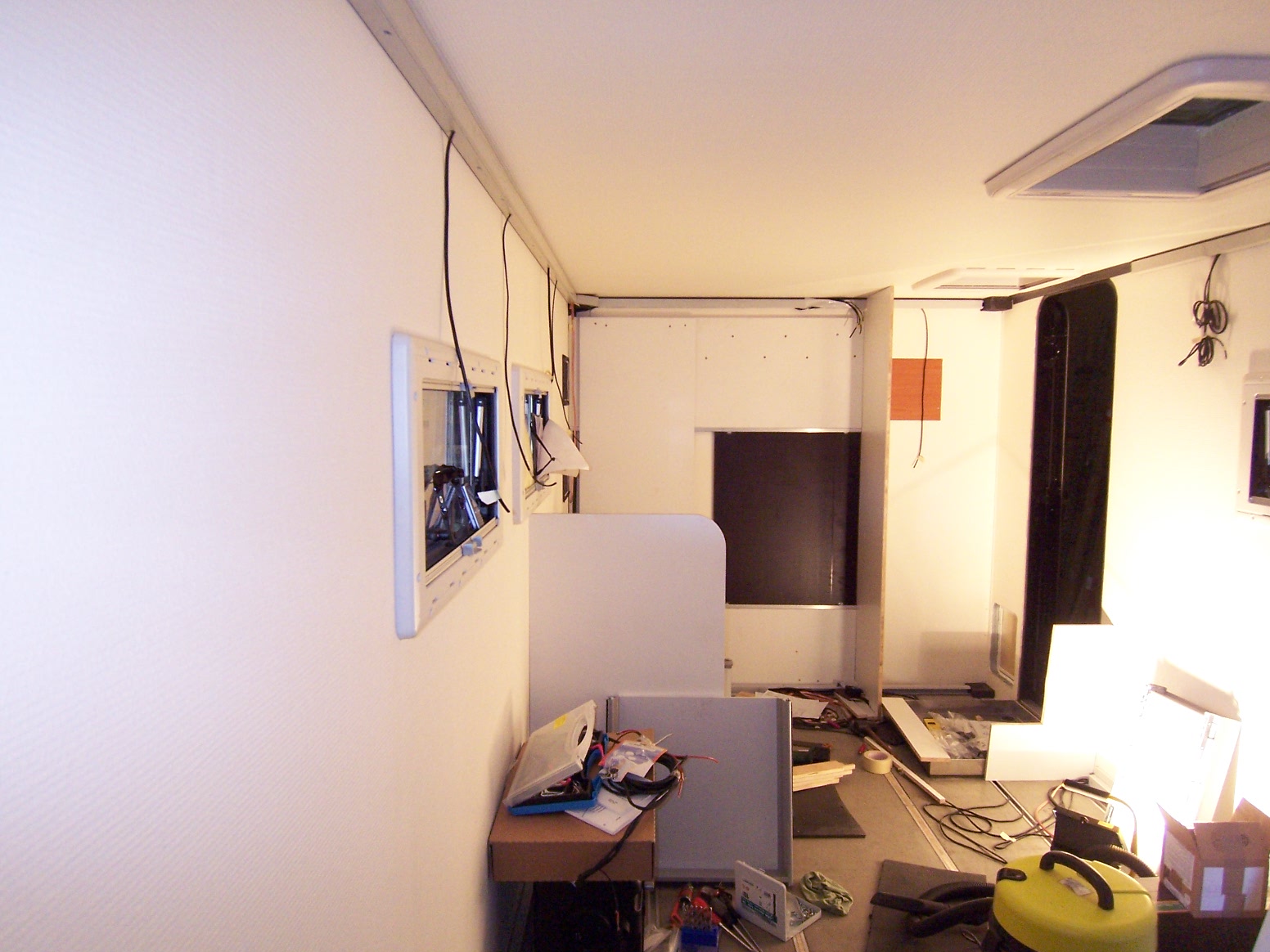

Der Möbelbau beginnt.
Die Küche entsteht.

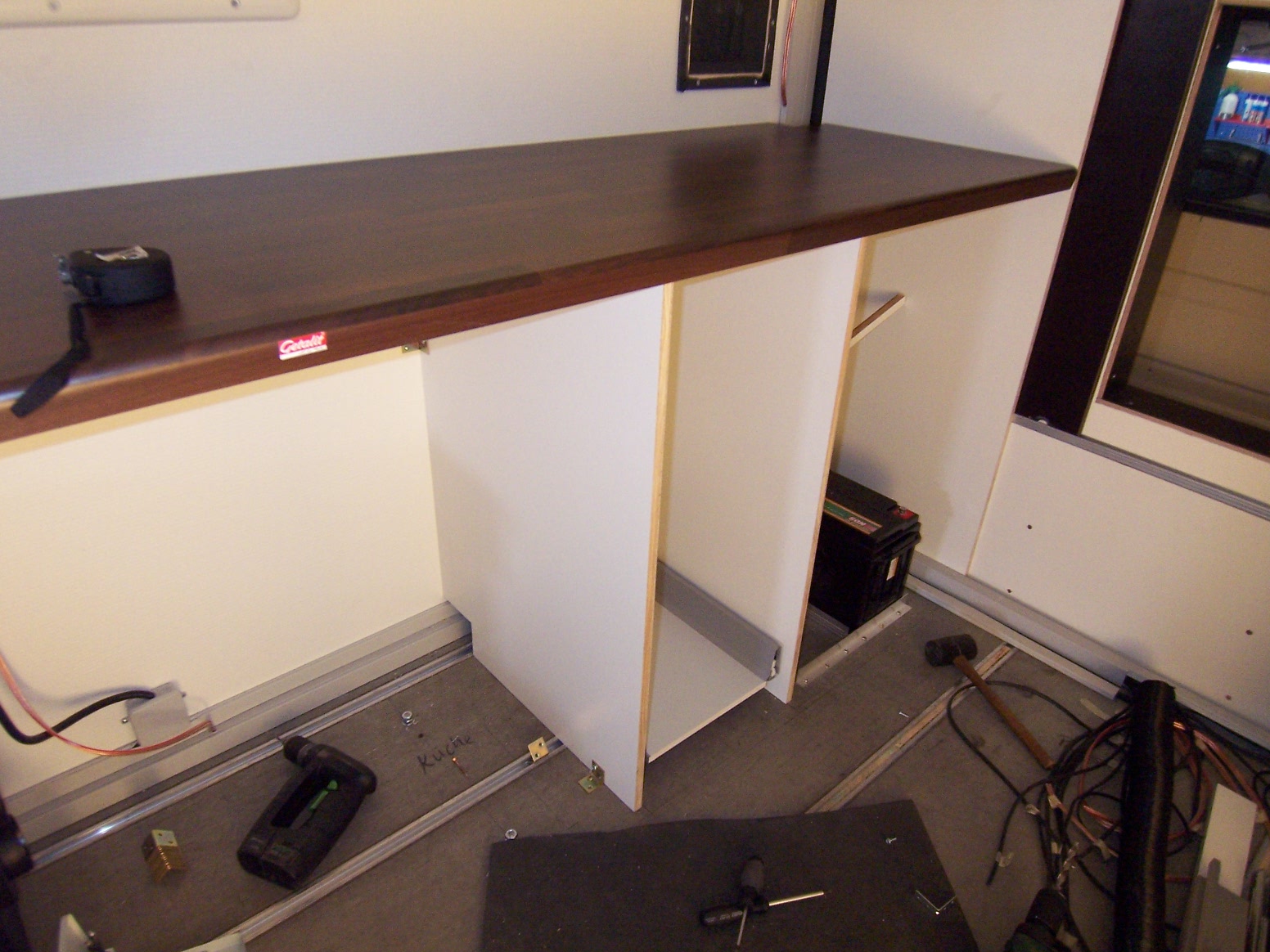

Rechts unten in der Küche sind die Versorgerbatterien verbaut.

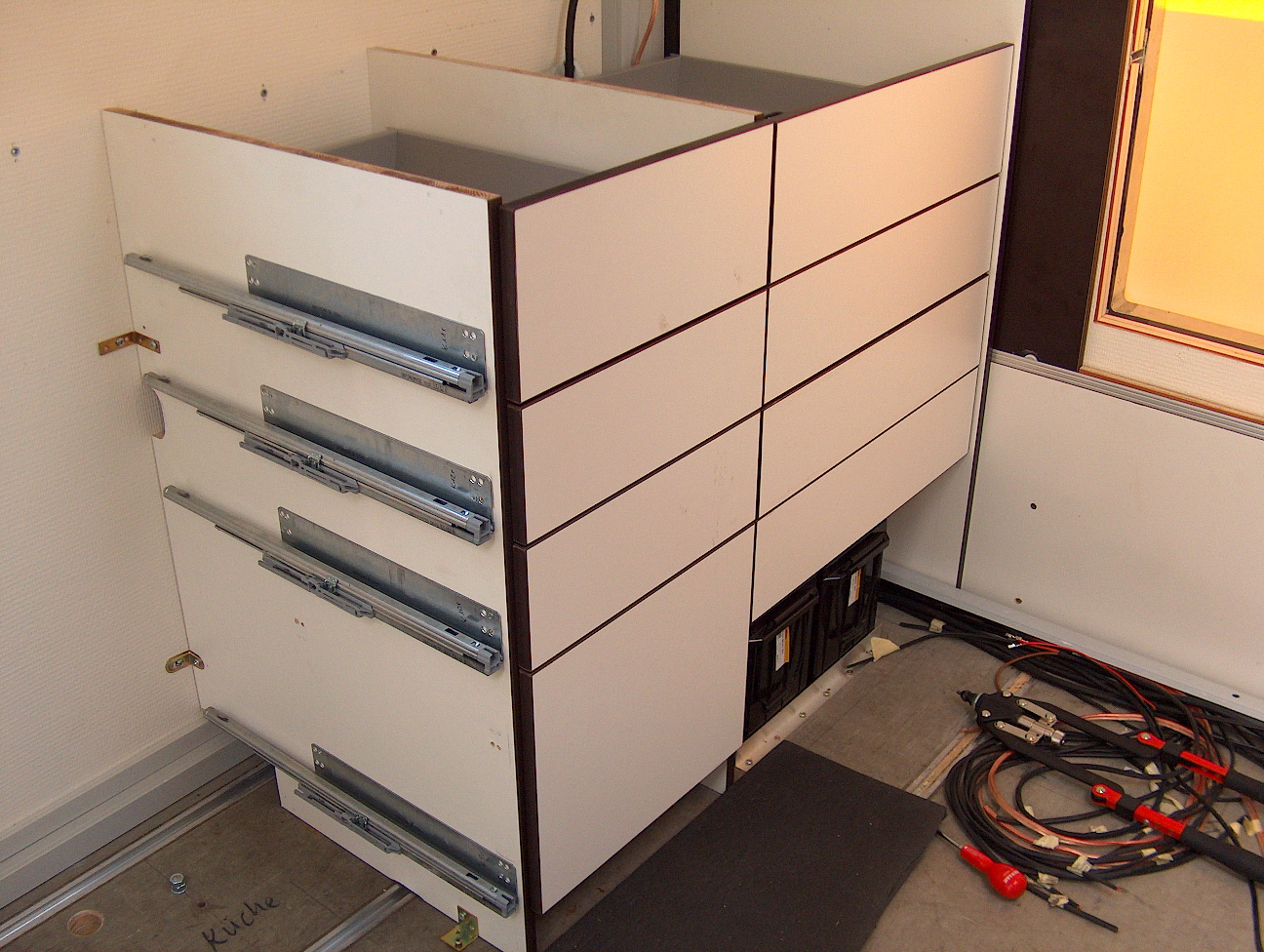

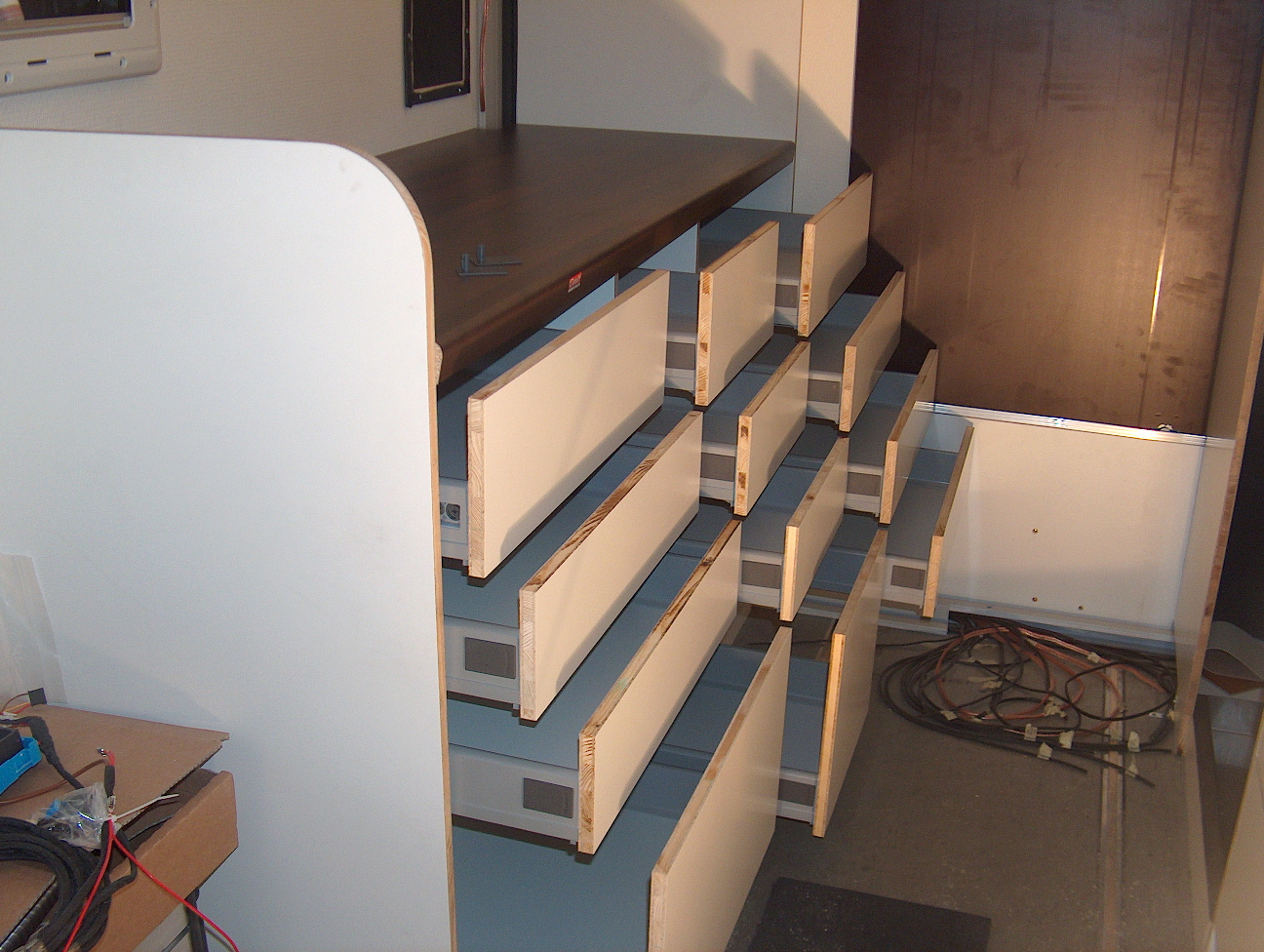

12 Schubladen von Ikea verrichten zuverlässig ihren Dienst.

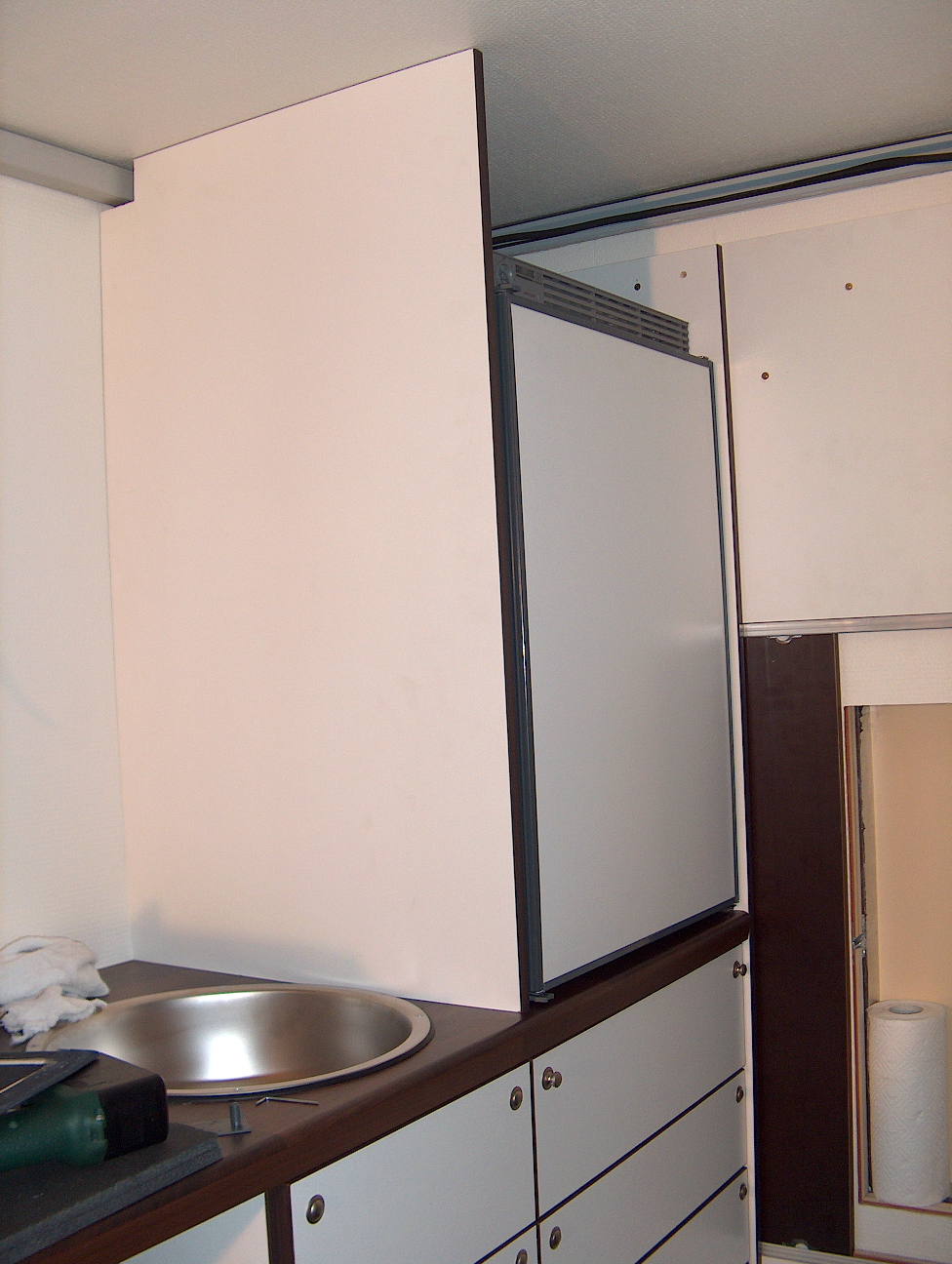

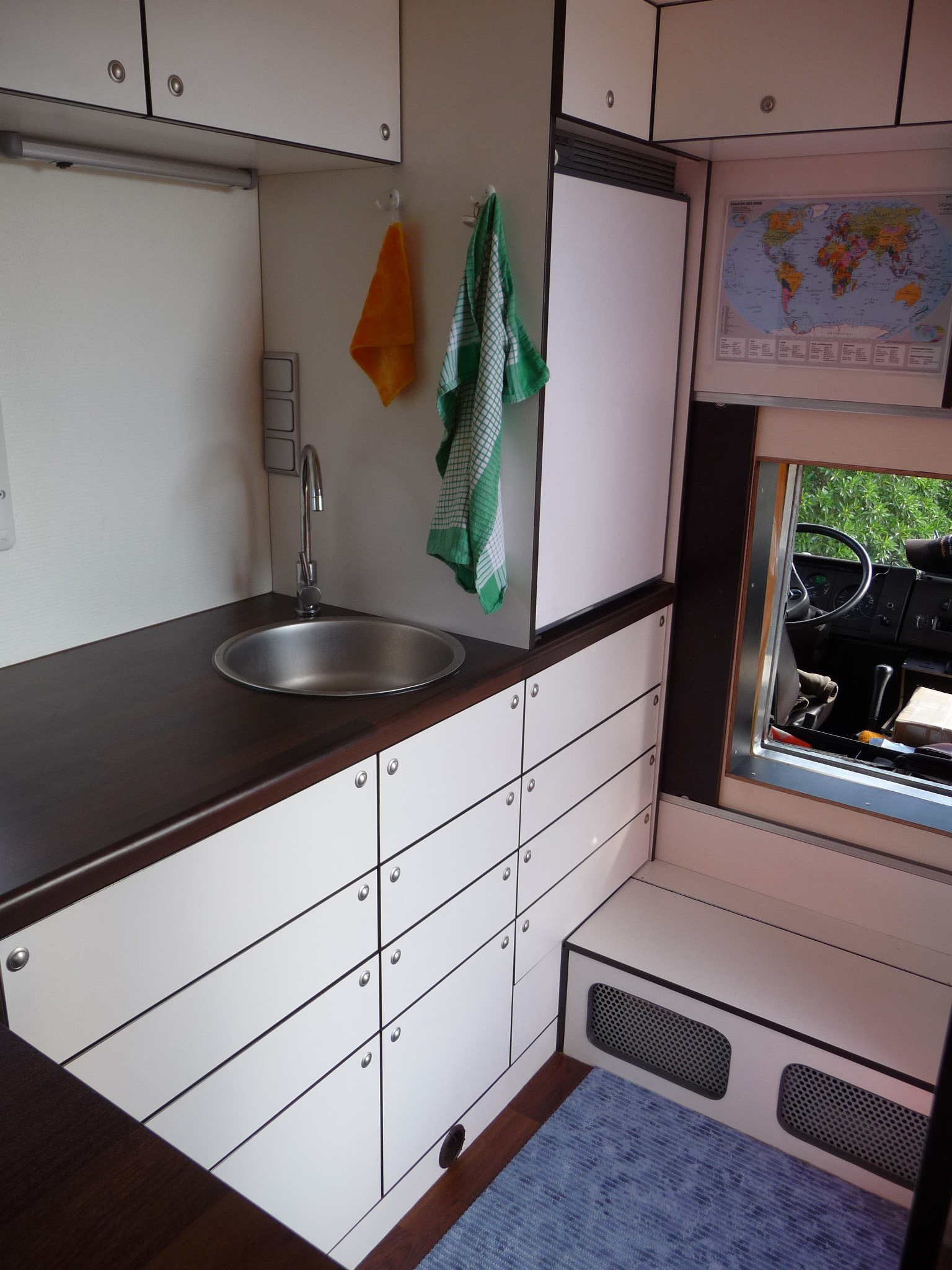

Kühlschrank und Spüle sind eingebaut.

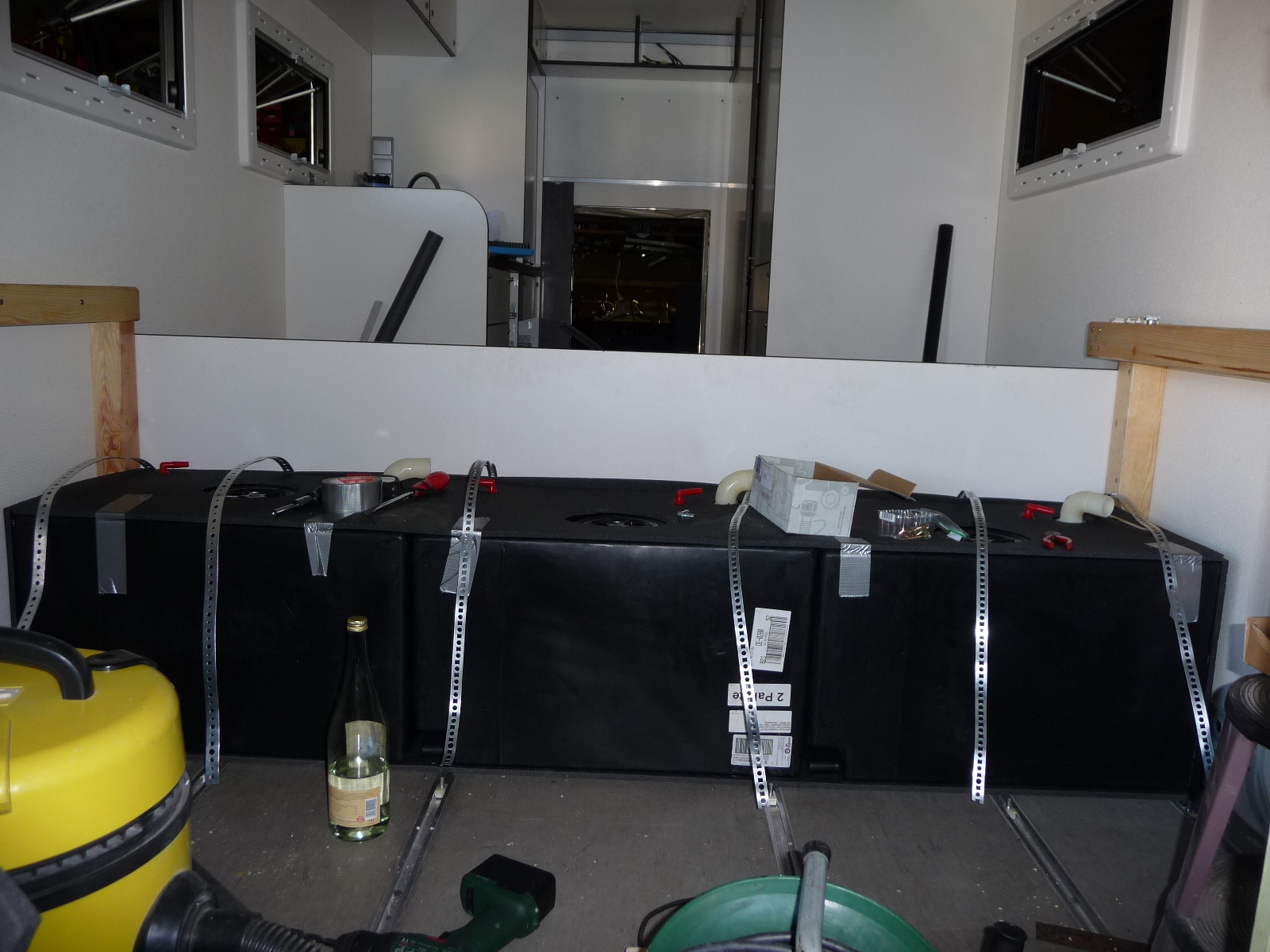

Die Bett-Unterkonstruktion entsteht. Unter dem Bett werden drei Frischwassertanks verbaut.

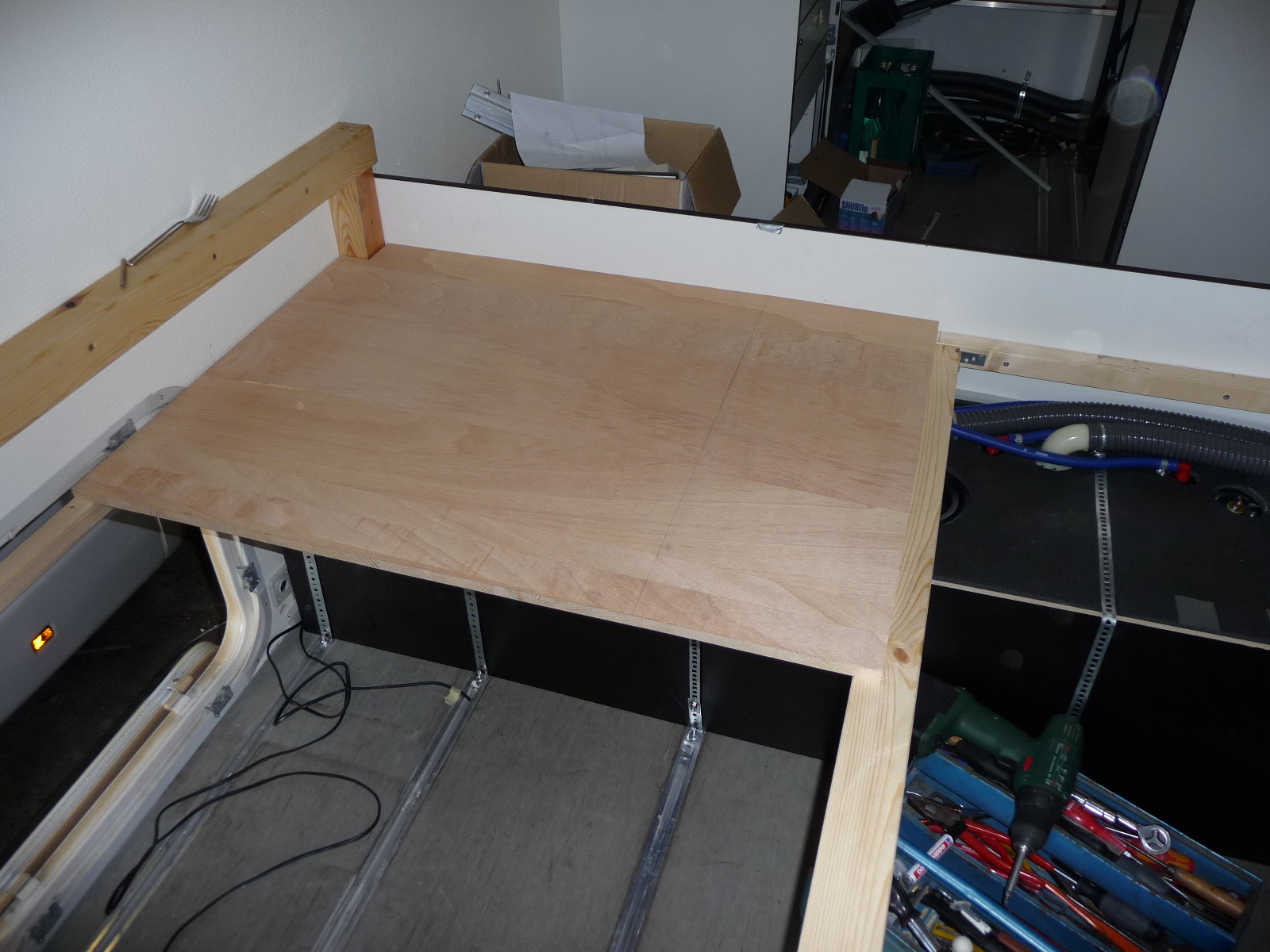

Über den Wassertanks verbaue ich einen Zwischenboden, damit der Stauraum besser genutzt werden kann.

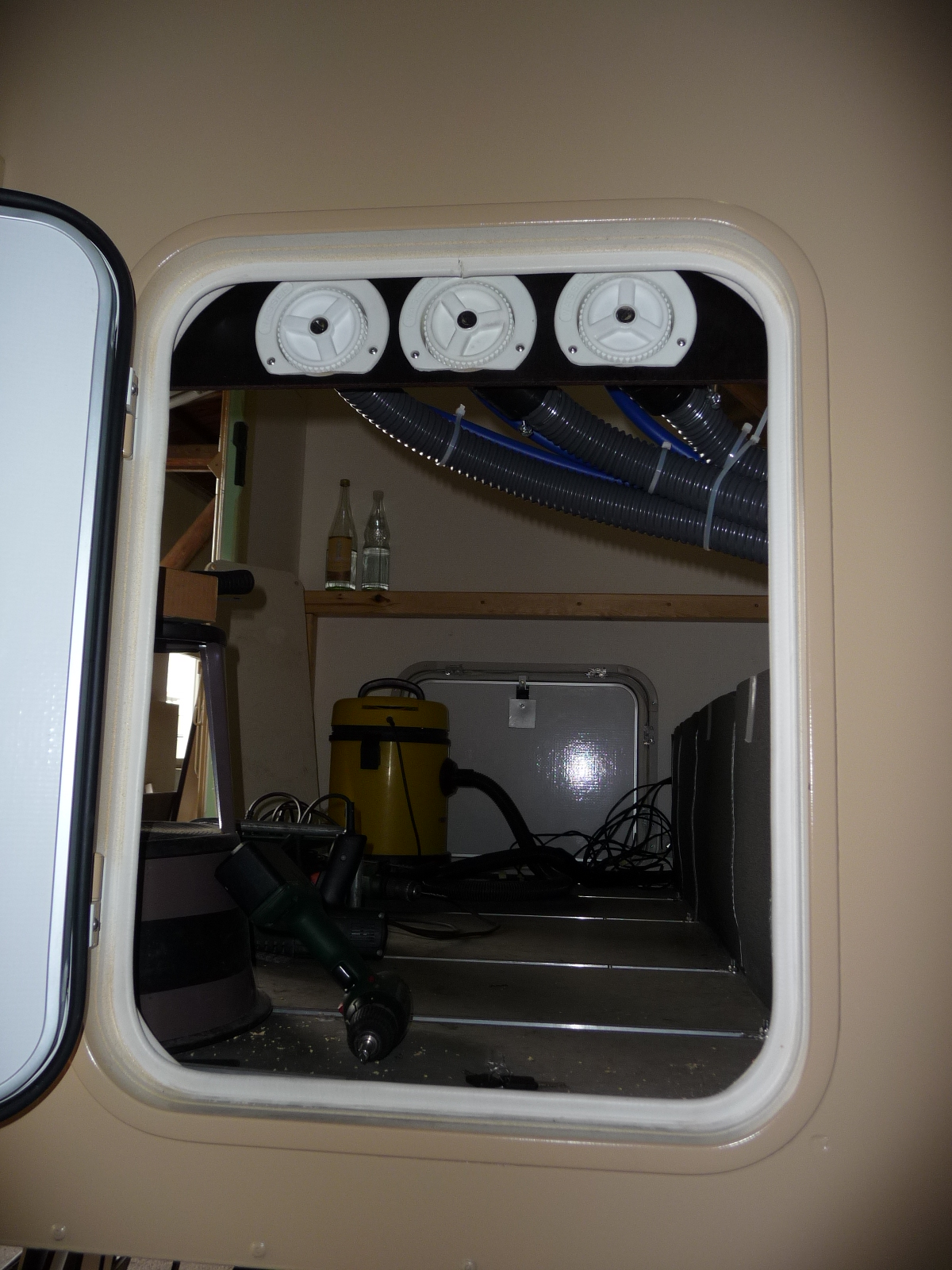

Die Tankeinfüllstutzen werden in der hochkant eingebauten Stauraumklappe verbaut.
Einbau der Deckenschränke.

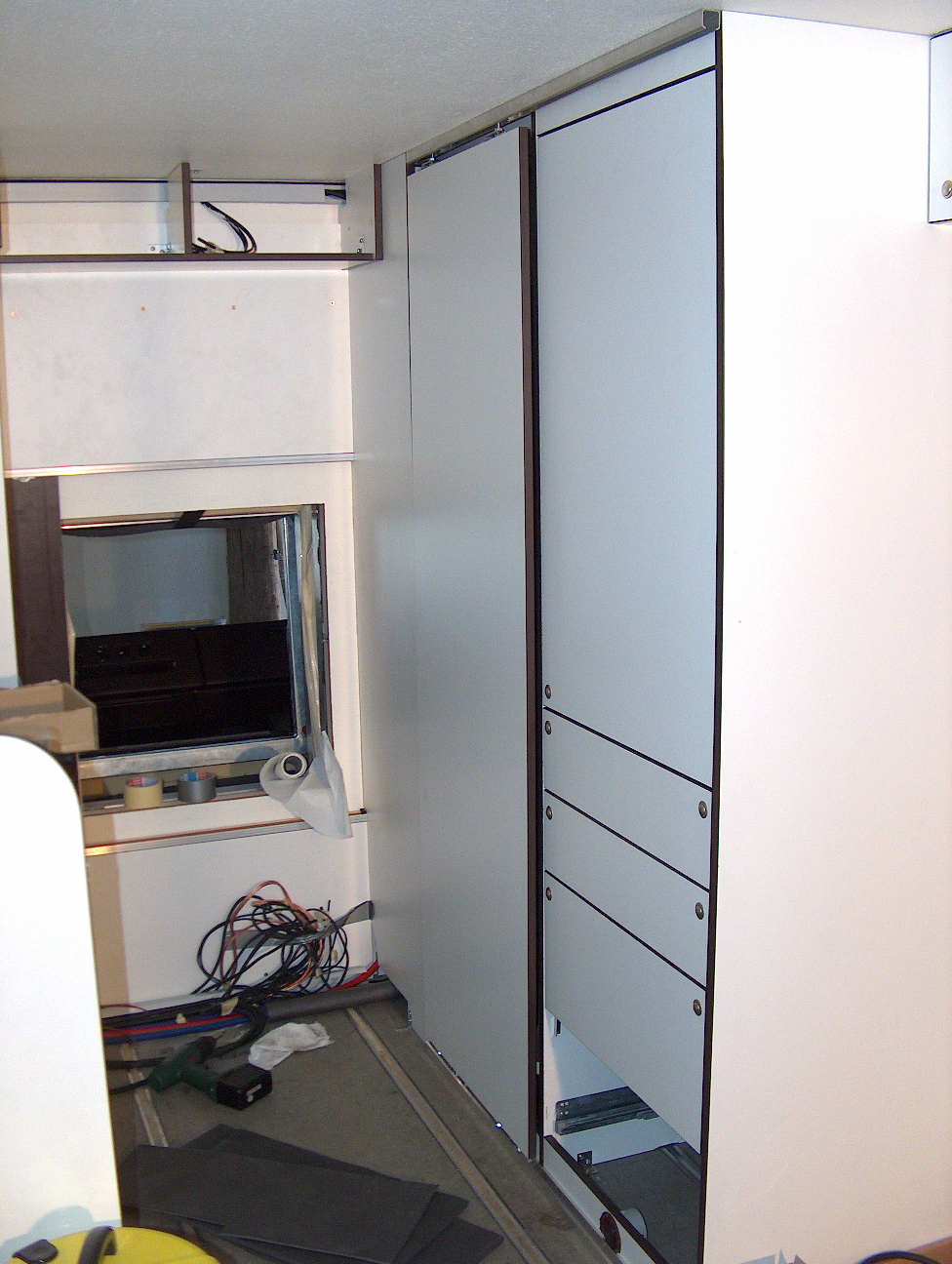

Der Schrank und die Schiebetür zum Bad/Eingang sind fertig.
Als letztes Möbelelement wird die Sitzgruppe zwischen Küche und Schrank vorne und Bett hinten eingepasst.

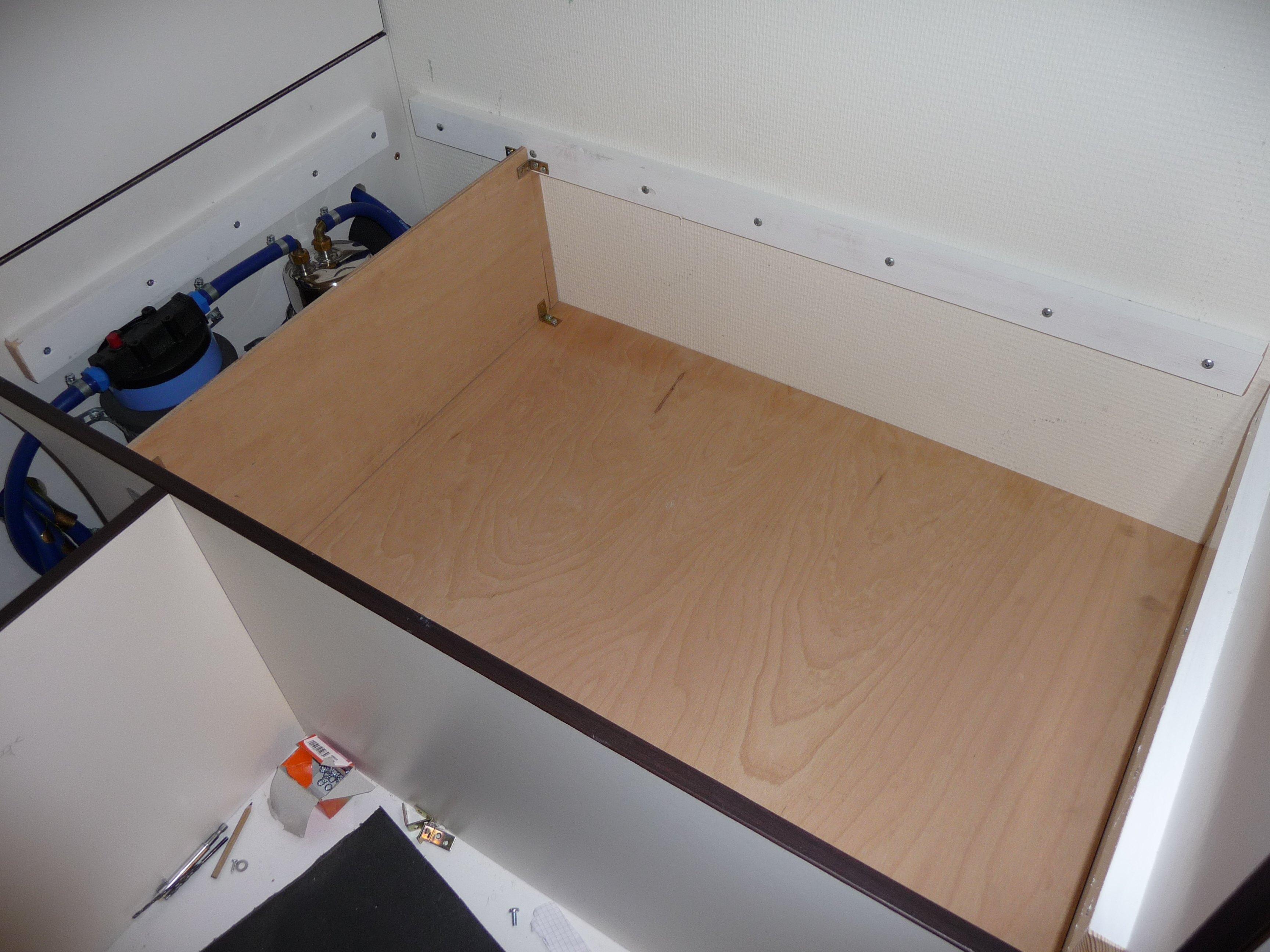

Alle Staufächer unter der Sitzbank erhalten einen Zwischenboden. Unter dem auf der Fahrerseite befindet sich die Heizung.

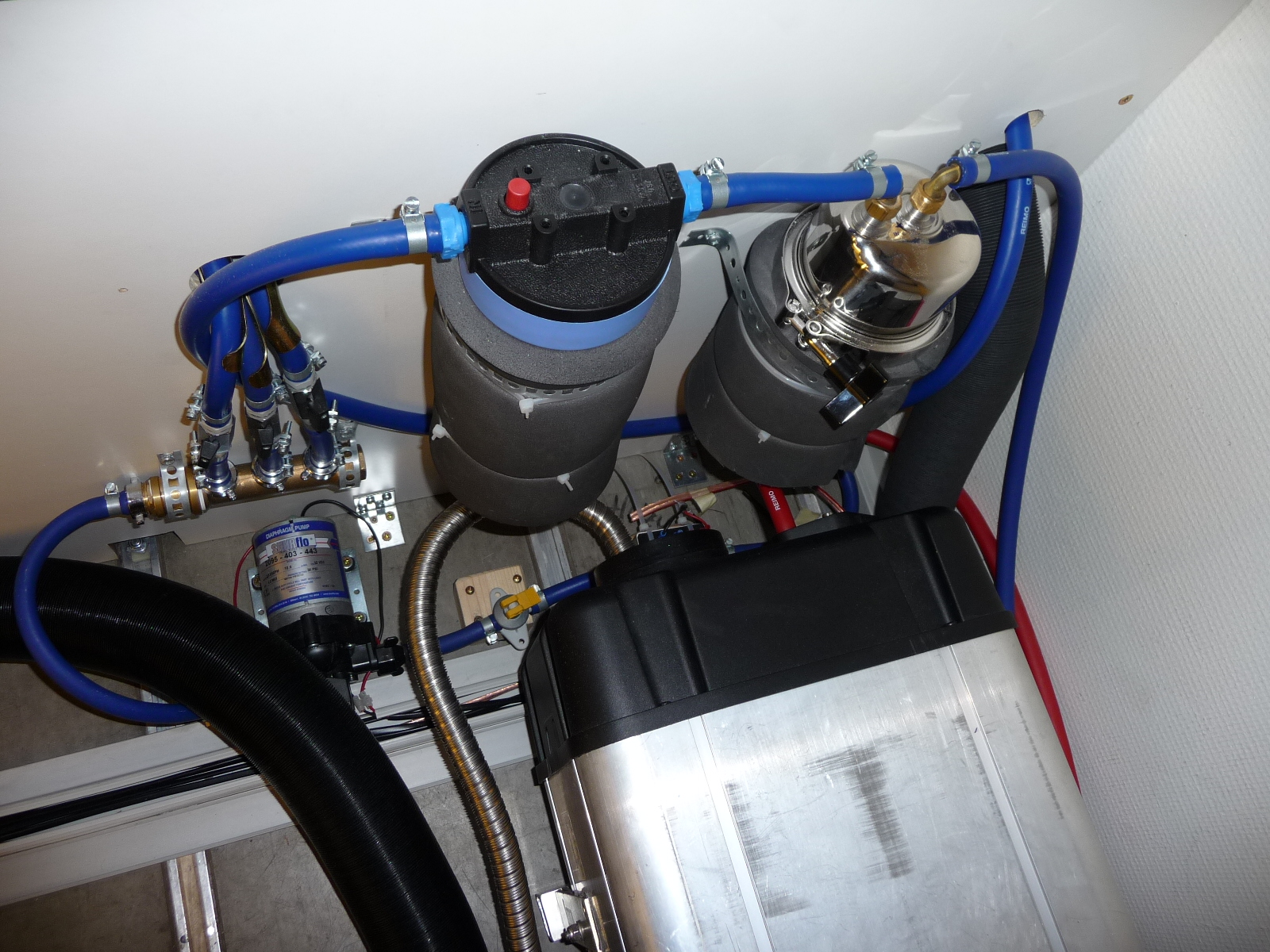

Webasto Dual Top RHA 100 Diesel-Luftheizung mit integriertem 11 Liter Wasserboiler. Darüber die ursprüngliche Seagull Wasserfilteranlage, die mittlerweile ersetzt wurde.

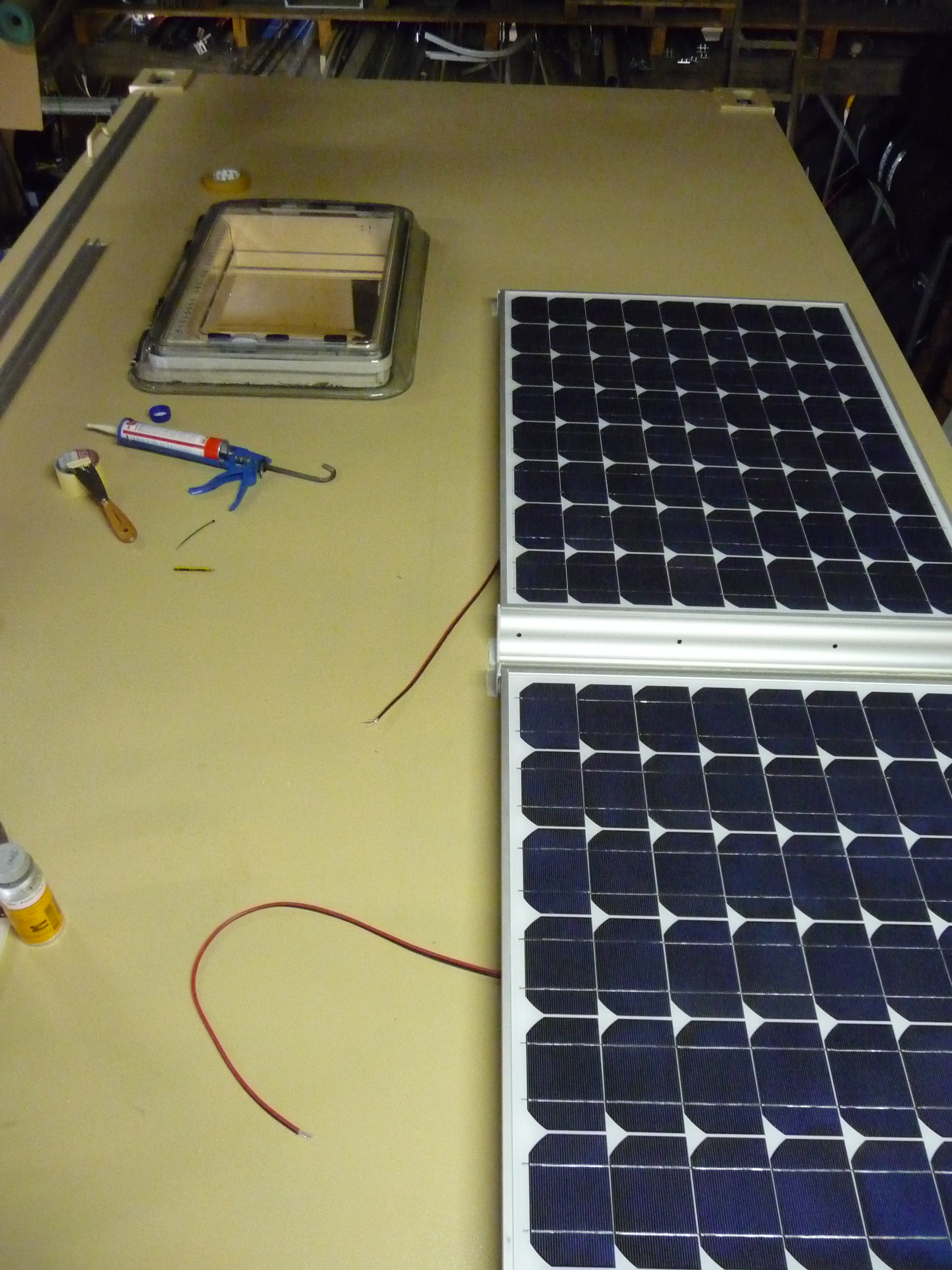

Zunächst habe ich eine Solaranlage mit 200 Wp Leistung auf dem Dach verbaut. Dies hat sich als völlig unterdimensioniert erwiesen. Mittlerweile verfügen wir über 660 Wp Solarleistung.

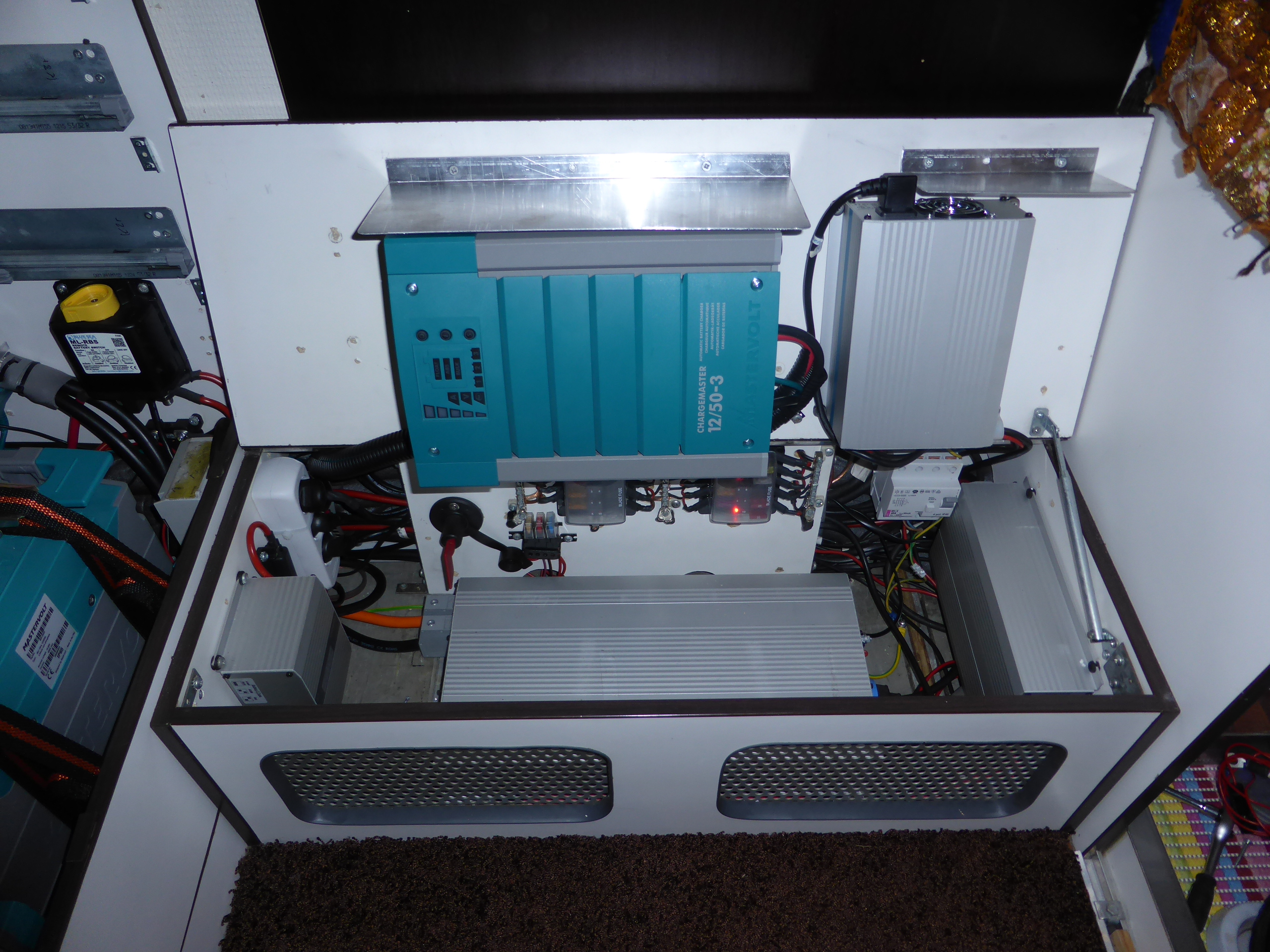

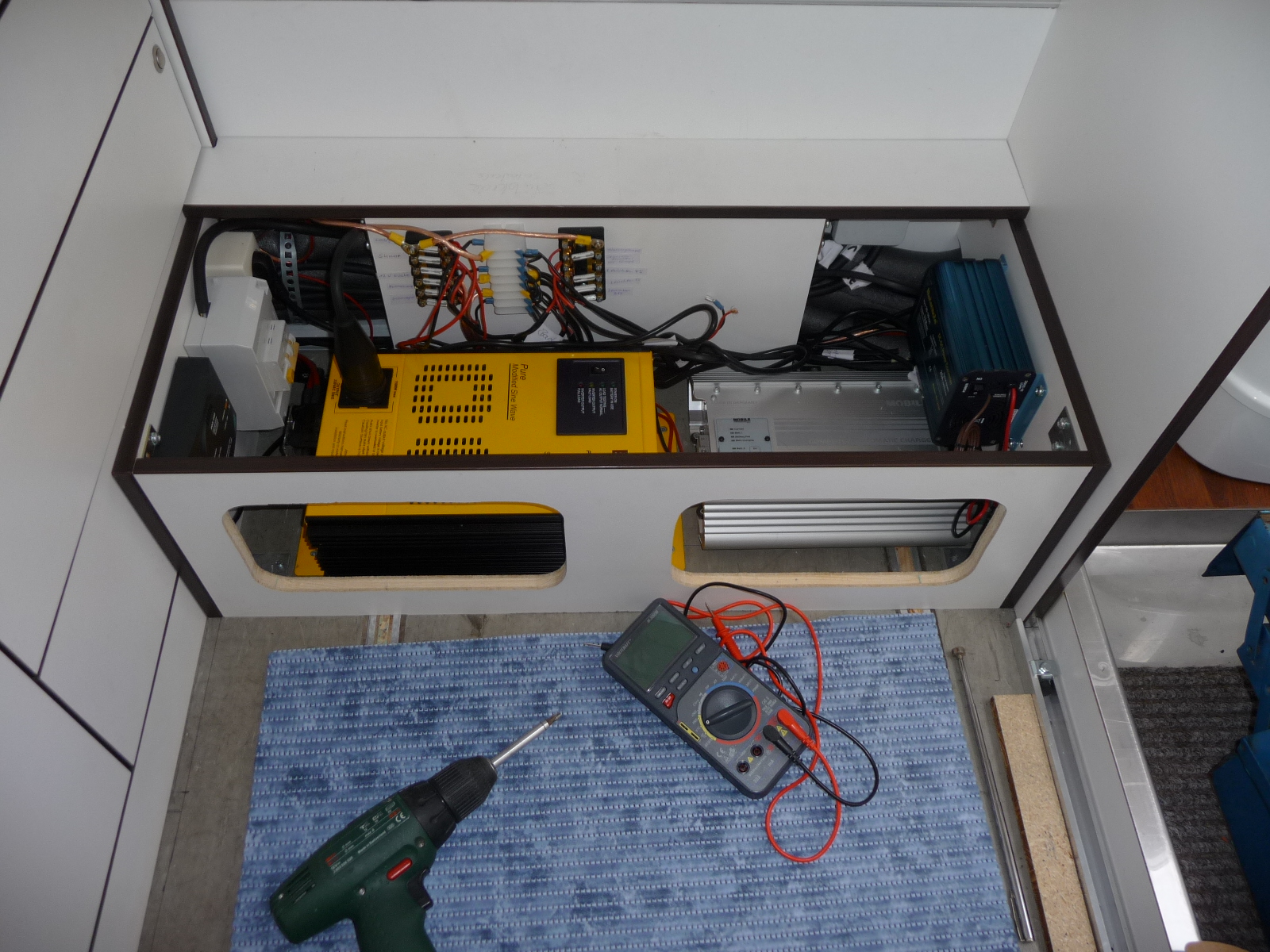

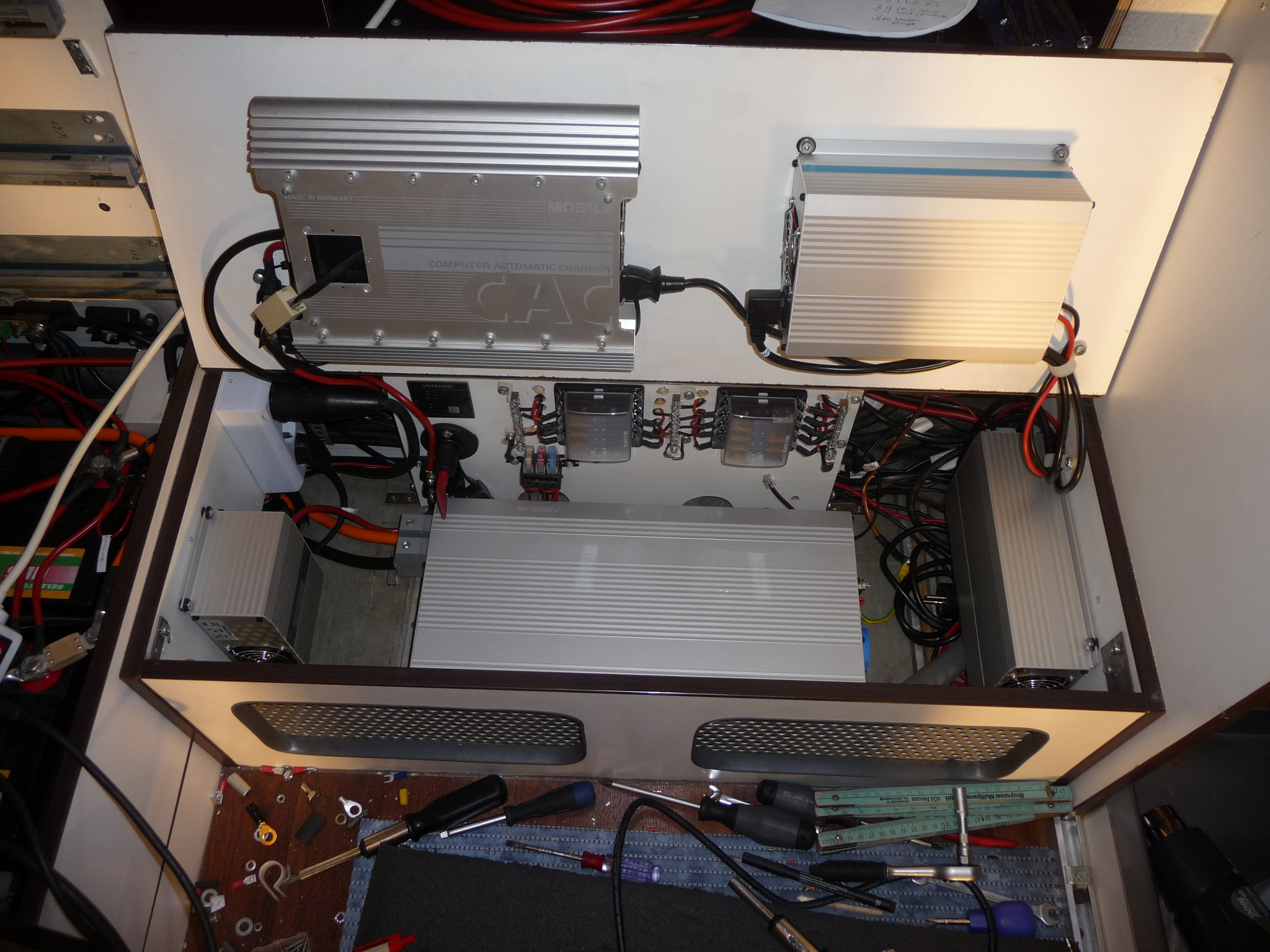

Unsere Elektrik-Zentrale sitzt im Podest direkt vor dem Durchstieg.
Unsere Elektrik hat mittlerweile schon mehrere Optimierungen erfahren.
Weil wir im Fahrzeug leben und arbeiten haben wir auf Lithium-Ionen-Batterien von Mastervolt hochgerüstet, die uns den Saft zum ganztägigen Arbeiten spenden.

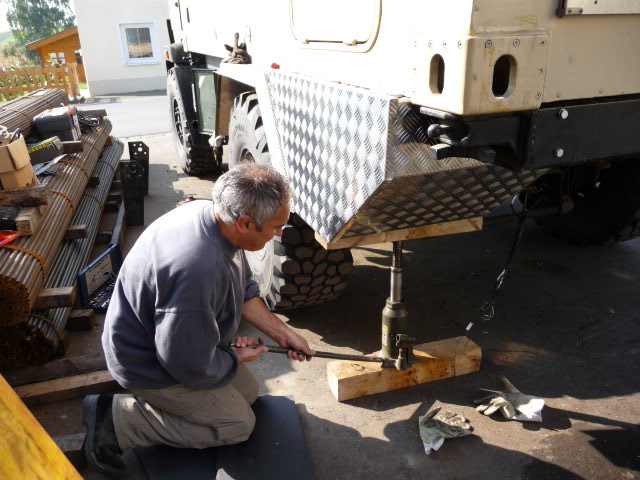

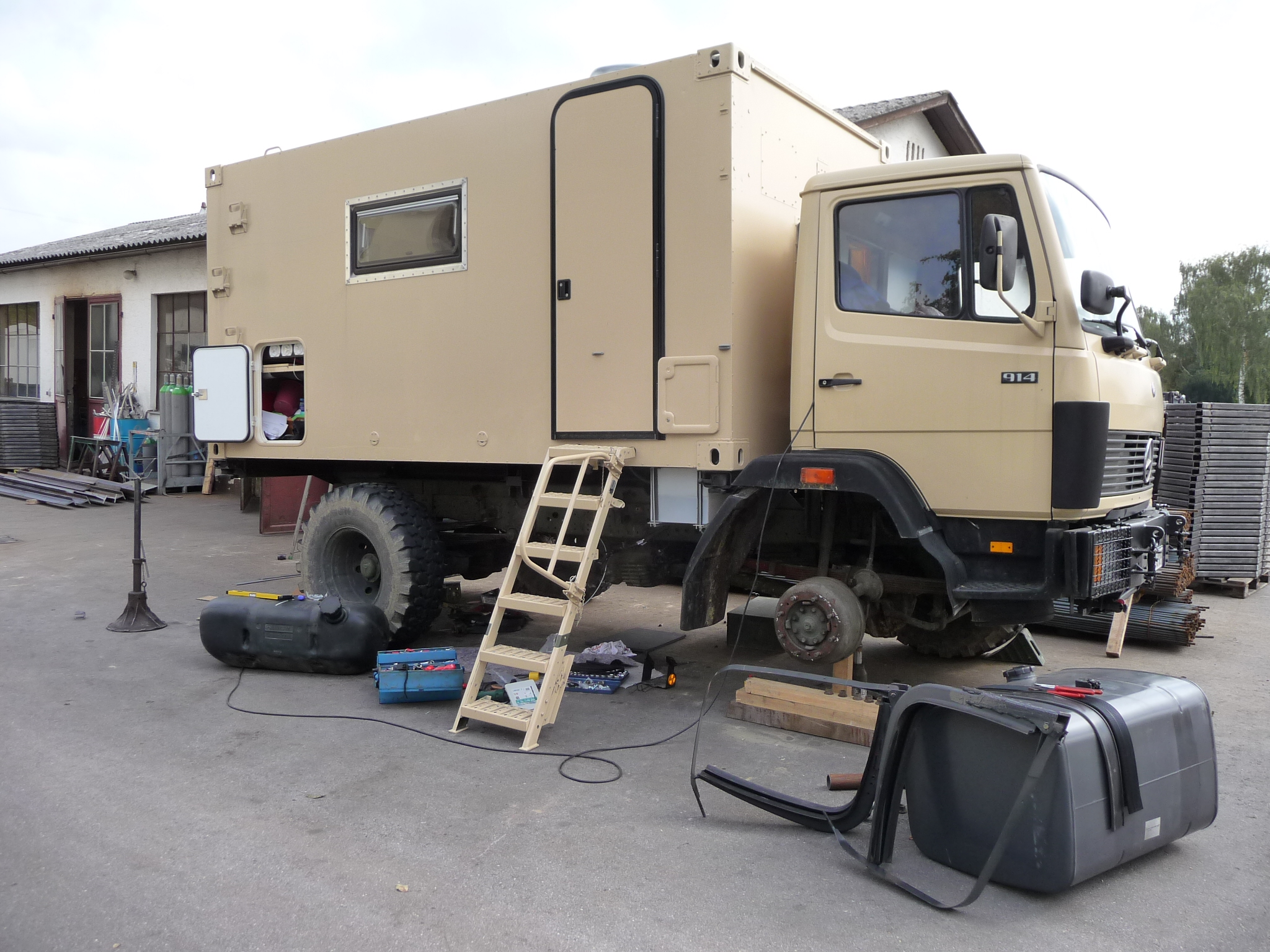

Auch außenrum ist ziemlich viel an unserem Sternchen passiert. Zuerst habe ich einen 300-Liter-Dieseltank montiert, der hier im Vordergrund des Bildes liegt.
Kotflügel und Stauboxen aus Alu-Riffelblech waren Maßanfertigungen von Alois Kern Metallbau im Niederbayerischen Tillbach.

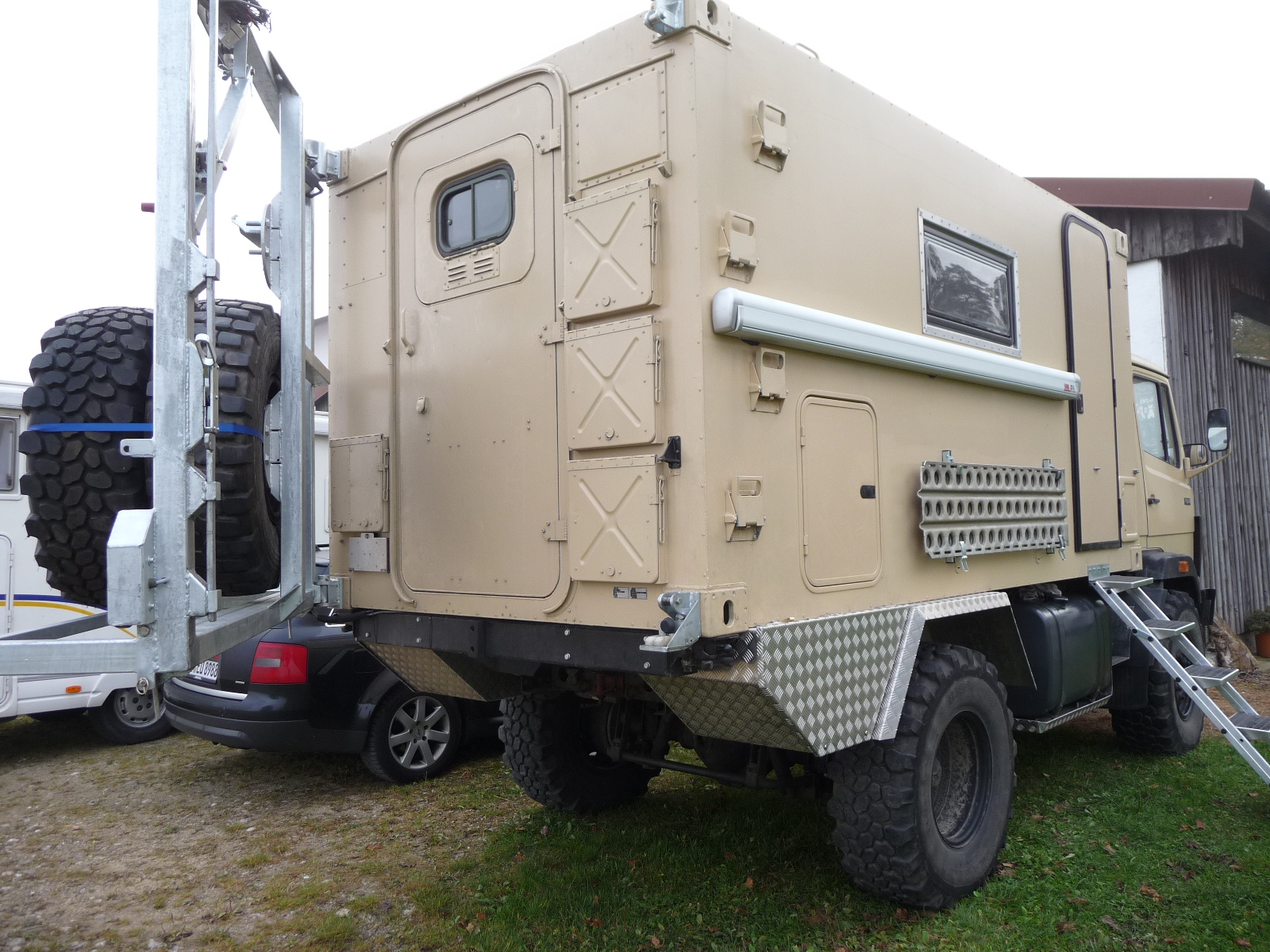

Auch der schwenkbare Heckträger kam von Alois Kern. Mittlerweile ist der ersetzt durch einen elektrisch absenkbaren Heckträger, den ich gemeinsam mit 4wheel24 entwickelt habe.

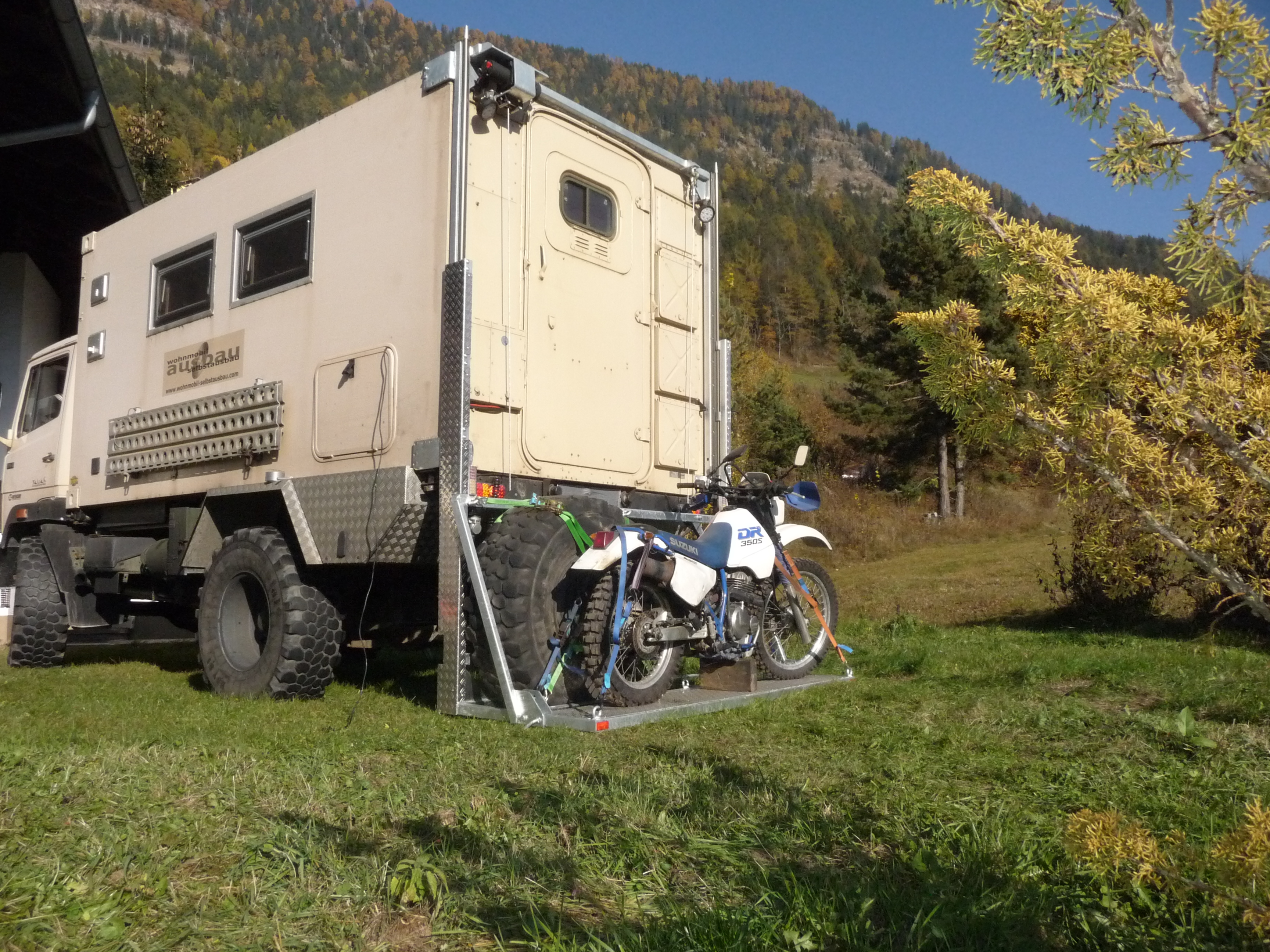

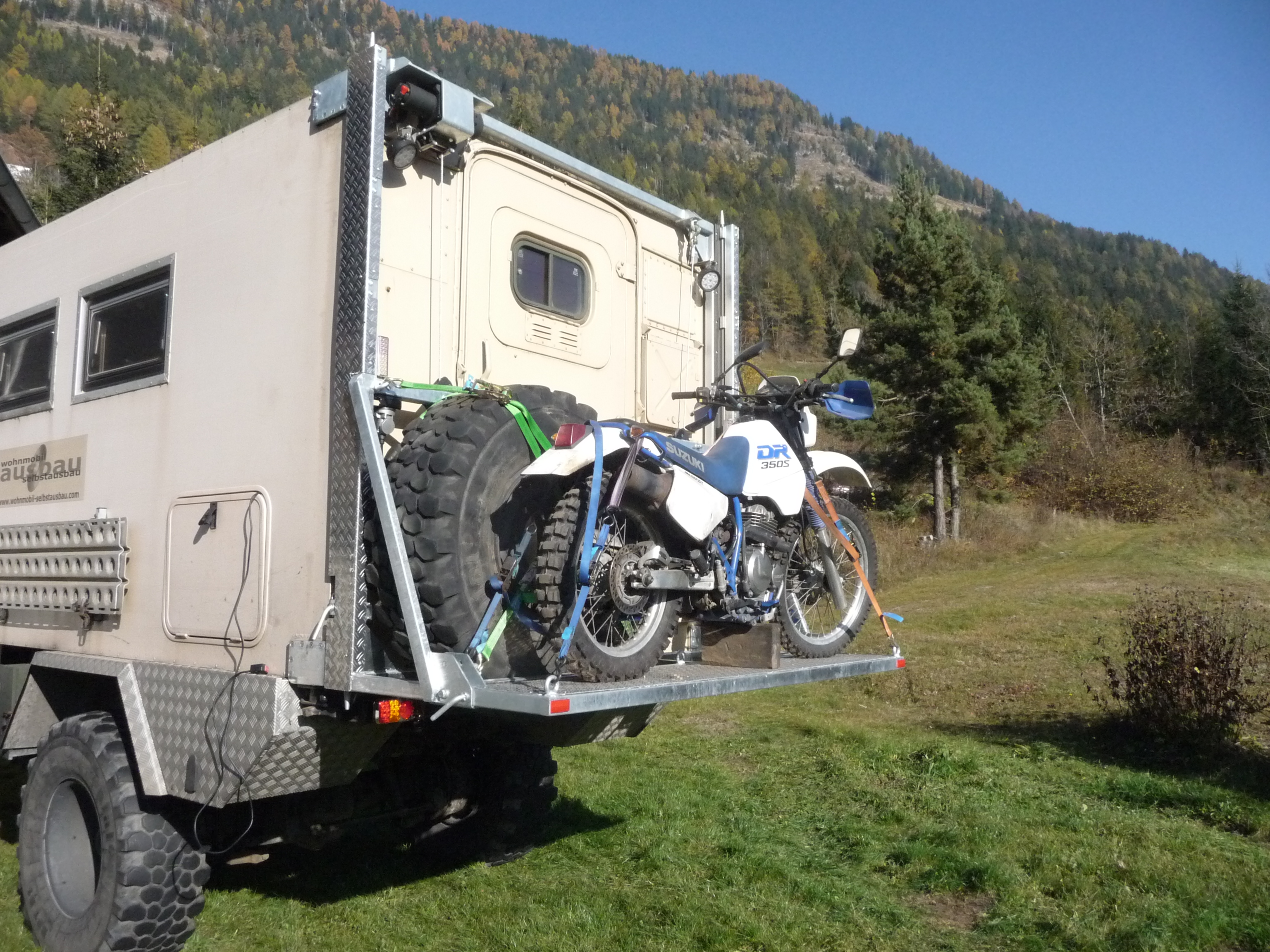

Der elektrisch absenkbare Heckträger kann 2 Ersatzräder und ein Motorrad aufnehmen. Die Motorradplattform ist klappbar und kann auch ganz abgenommen werden.
Mit ihm wird das Be- und Entladen des Motorrads oder des Ersatzrads wesentlich komfortabler und sicherer.

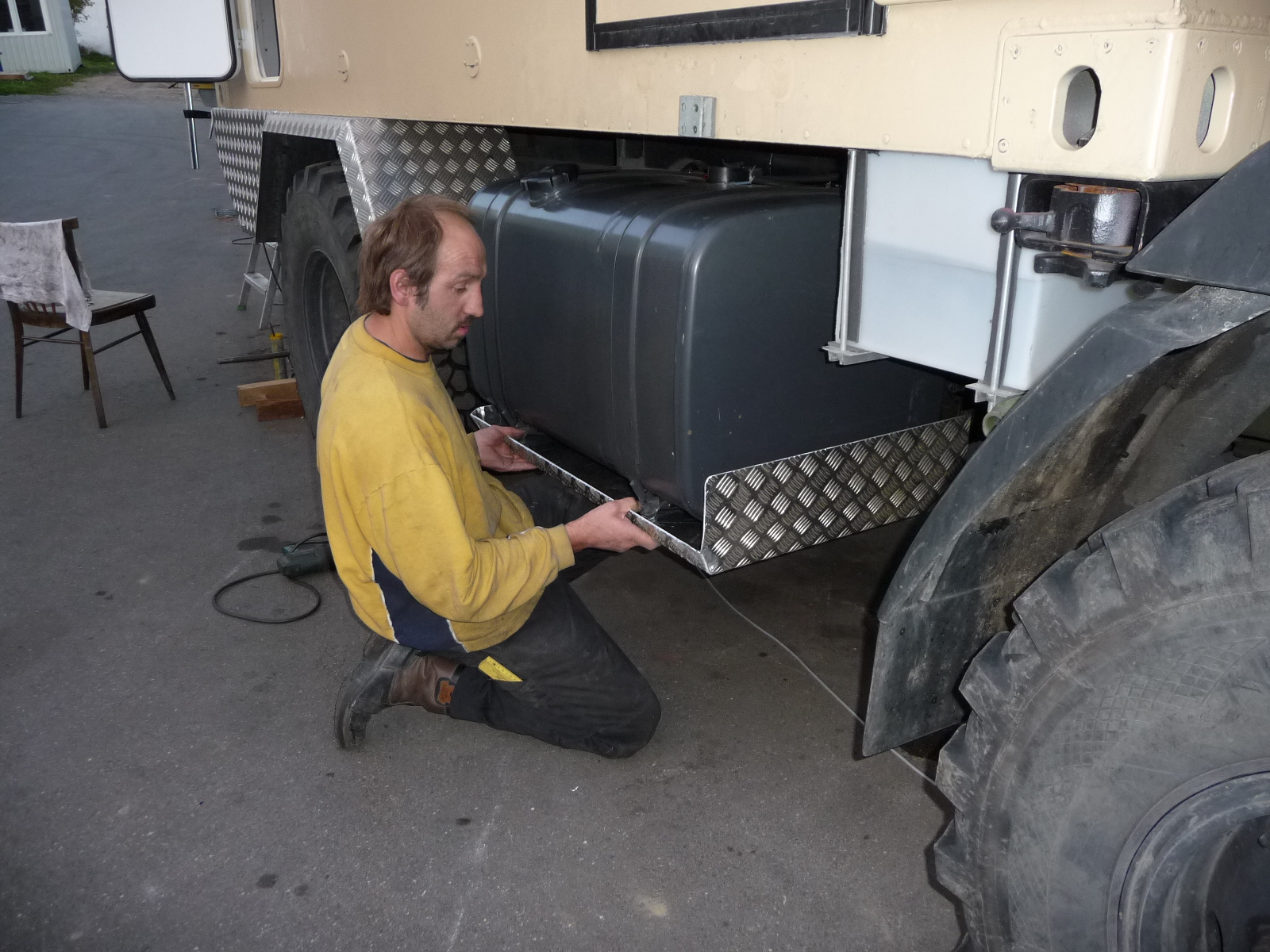

Ein Tankunterfahrschutz schützt den Tank beim Einsatz von Sandblechen.

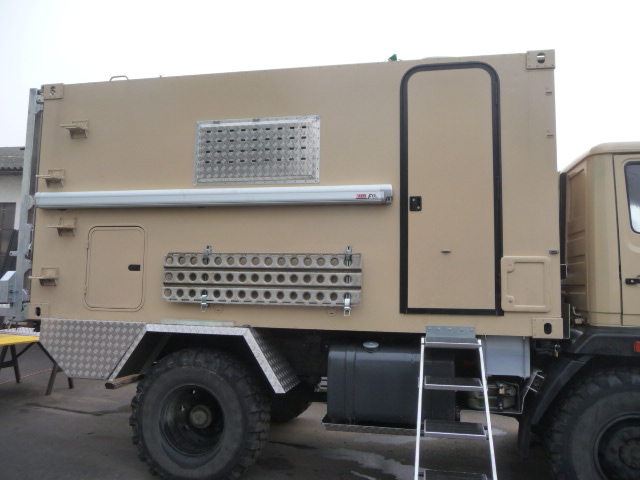

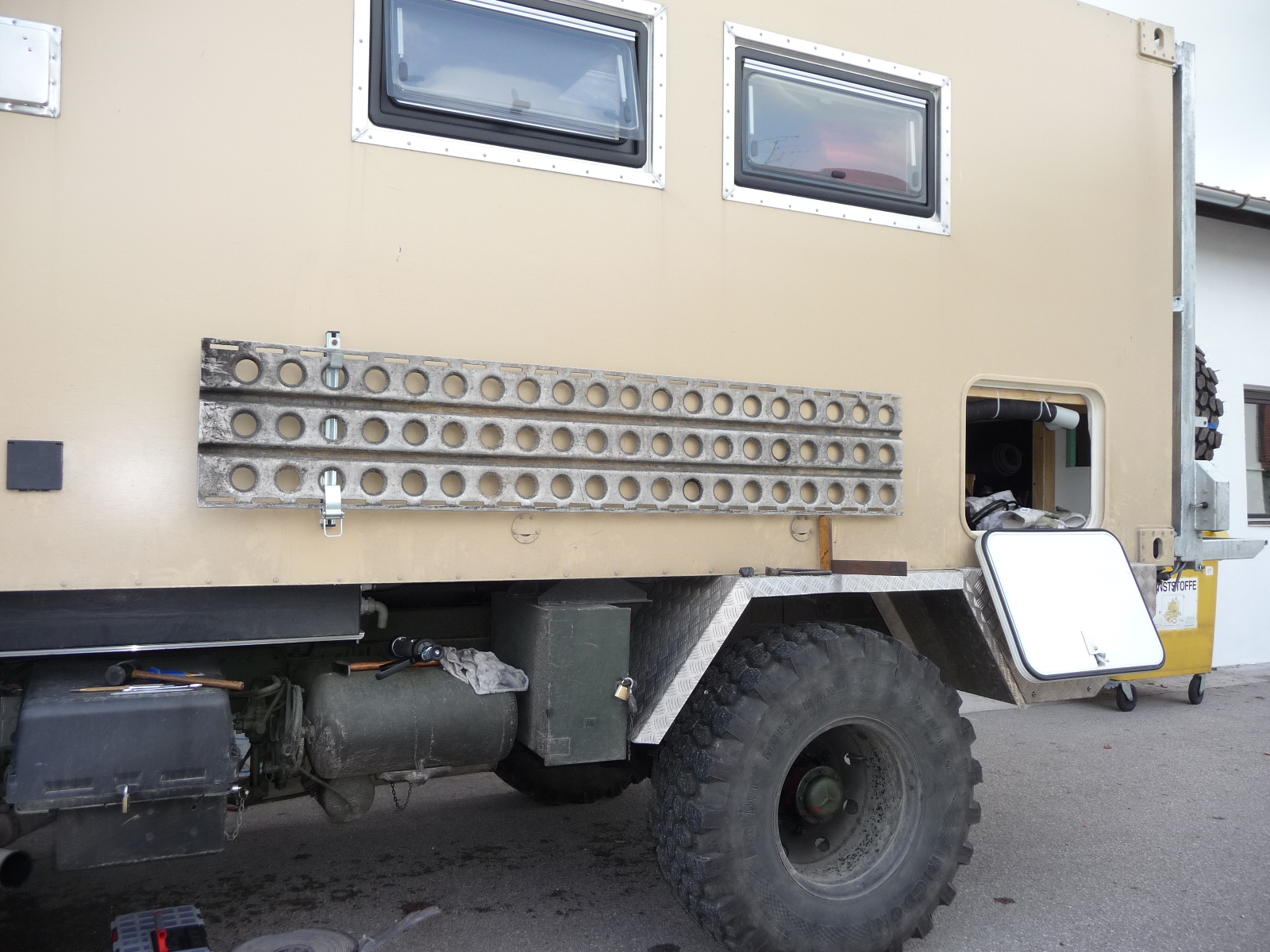

Original Bundeswehr Luftlandebleche sind immer noch die erste Wahl als Sandbleche in der Lkw-Klasse. Nur sind sie mittlerweile schwer zu bekommen.

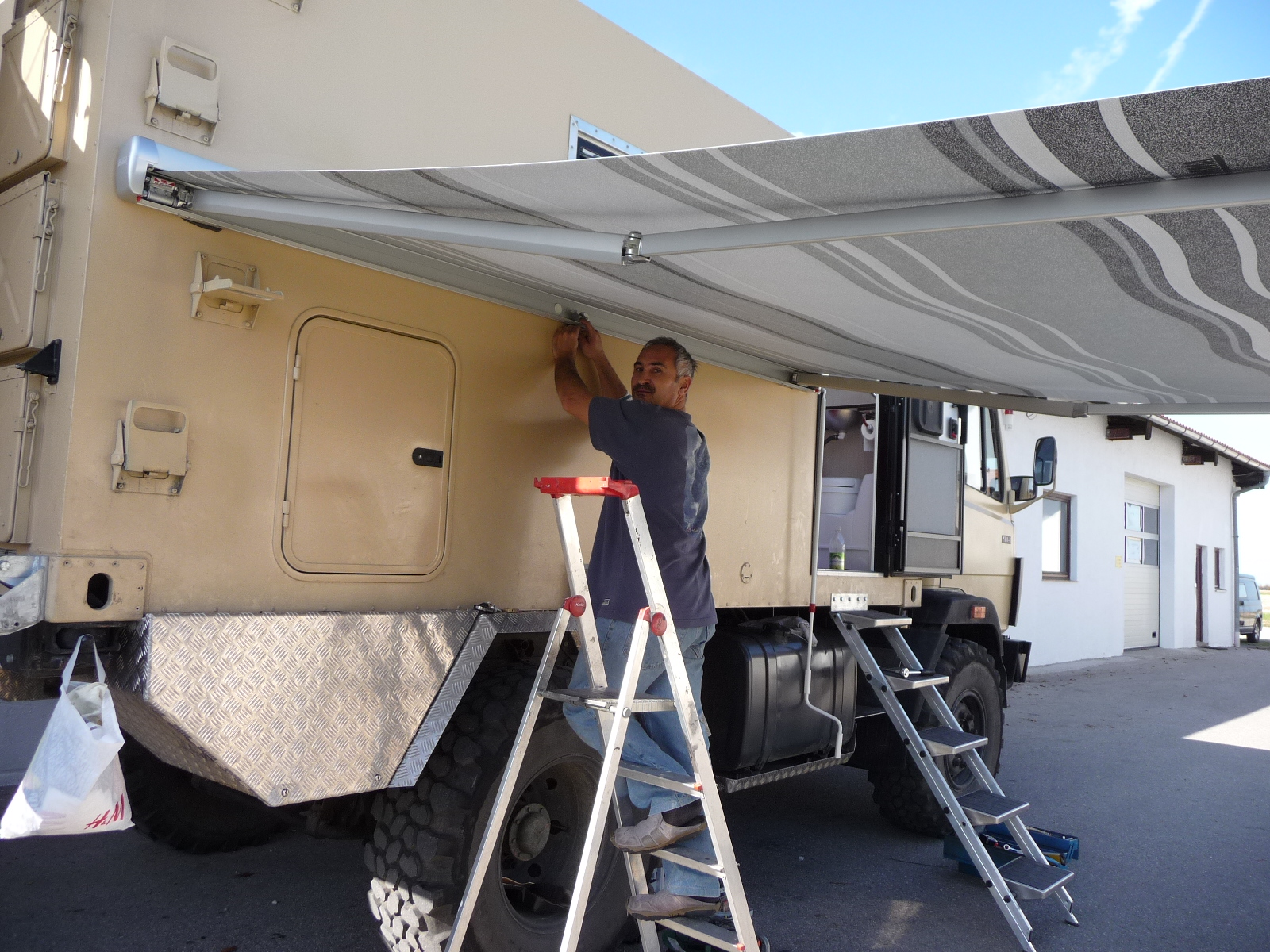

Eine Dreimeter-Markise von Fiamma spendet Schatten und schützt vor leichtem Regen.

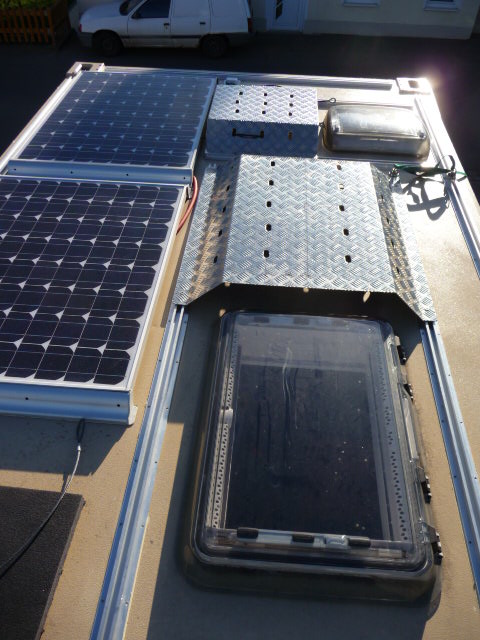

Aluriffelblech-Hauben über den Dachluken schützen diese vor tiefhängenden Ästen. Im verschlossenen Zustand auch ein guter Einbruchschutz.
Mit optional aufsteckbaren Alu-Riffelblech-Klappen können wir auch die Fenster verschließen - beispielsweise bei einer Verschiffung.

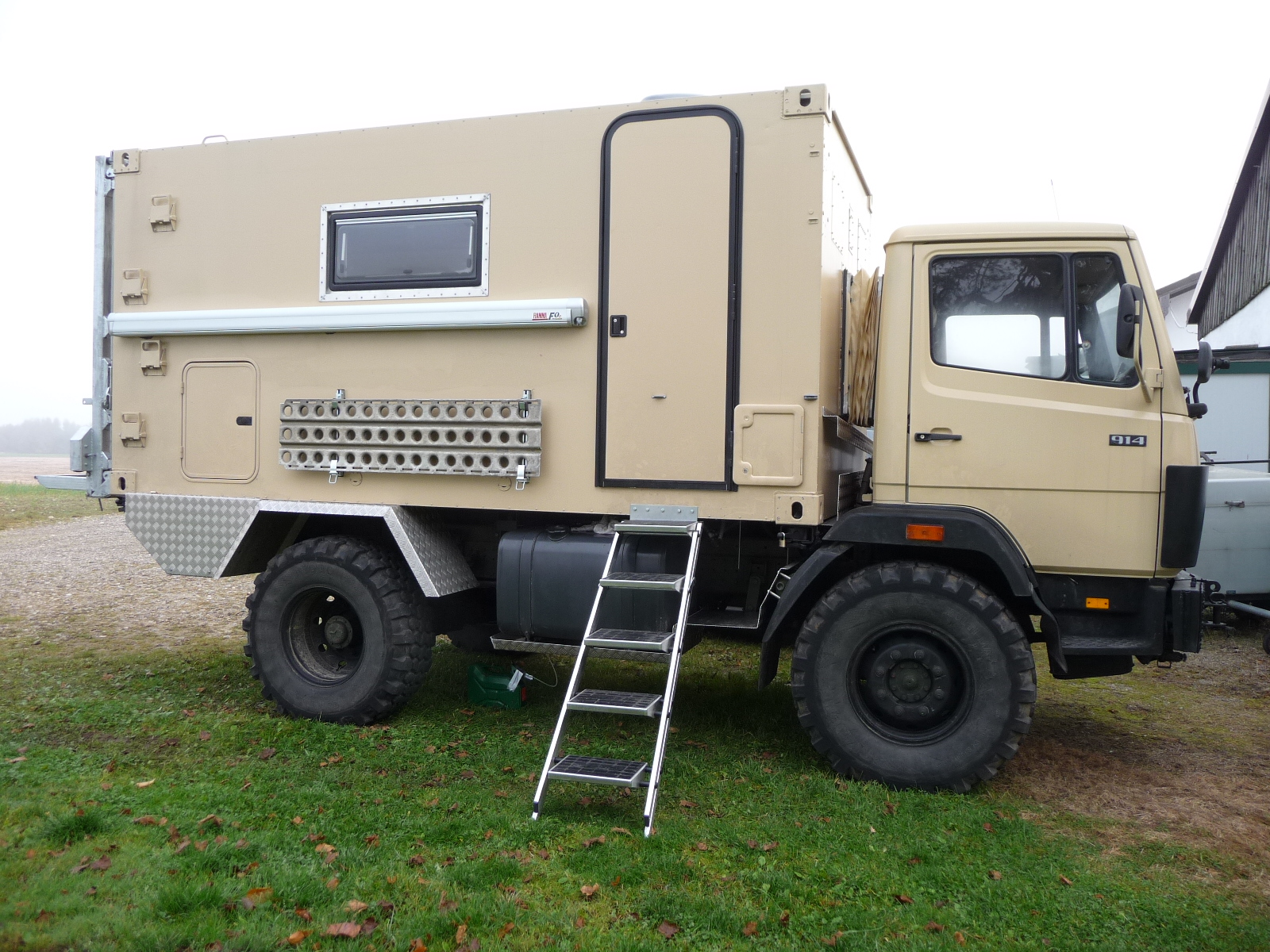

Und so sieht unser Sternchen fertig aus:
Kurz vor der Abreise auf unsere erste Testtour 2008.

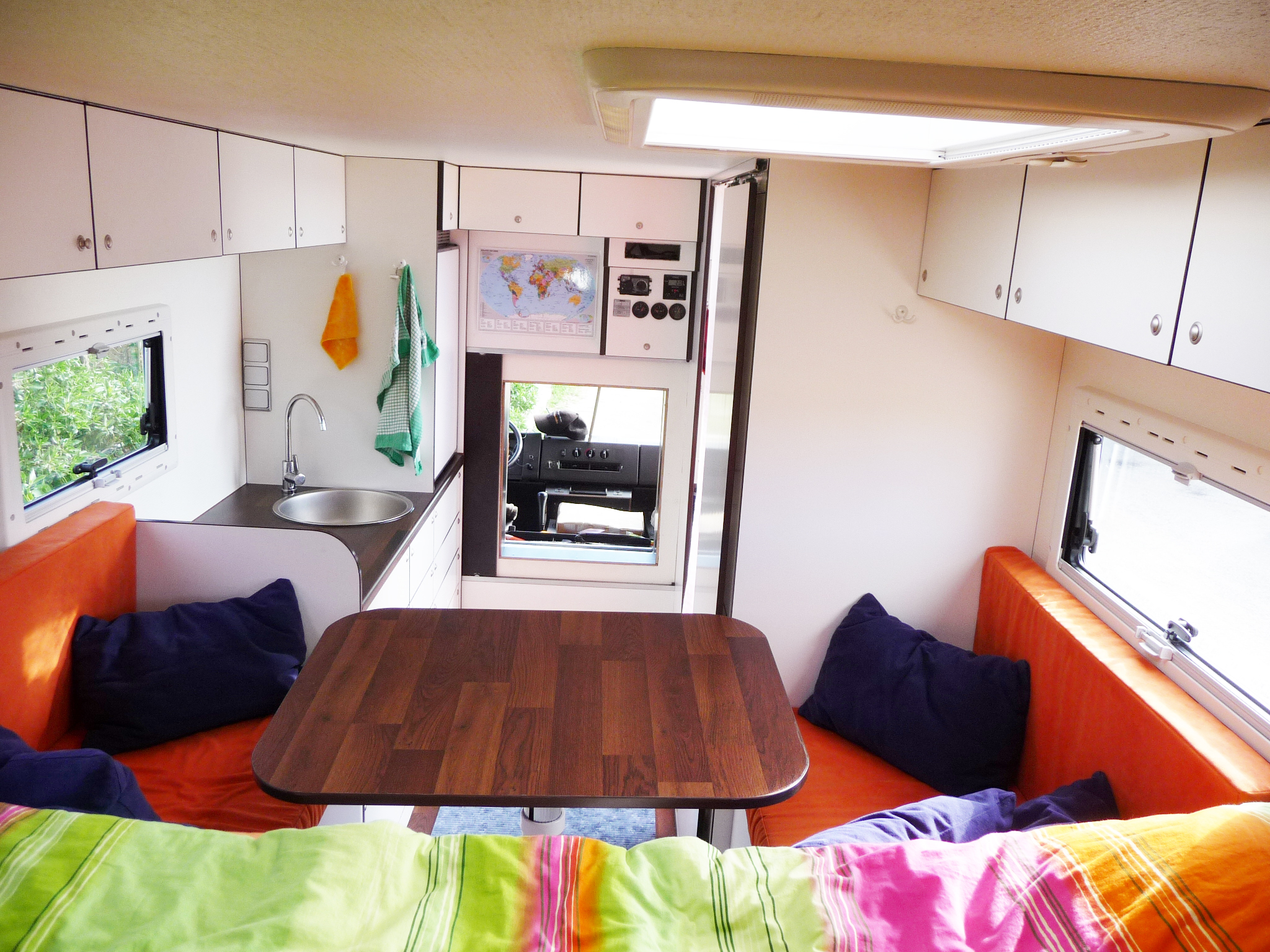

Blick vom Bett zur Küche und dem Durchstieg.
Küche in ihrer Ursprungsversion, noch ohne Gaskochfeld. Der Spirituskocher ist in der obersten Schublade links verstaut.

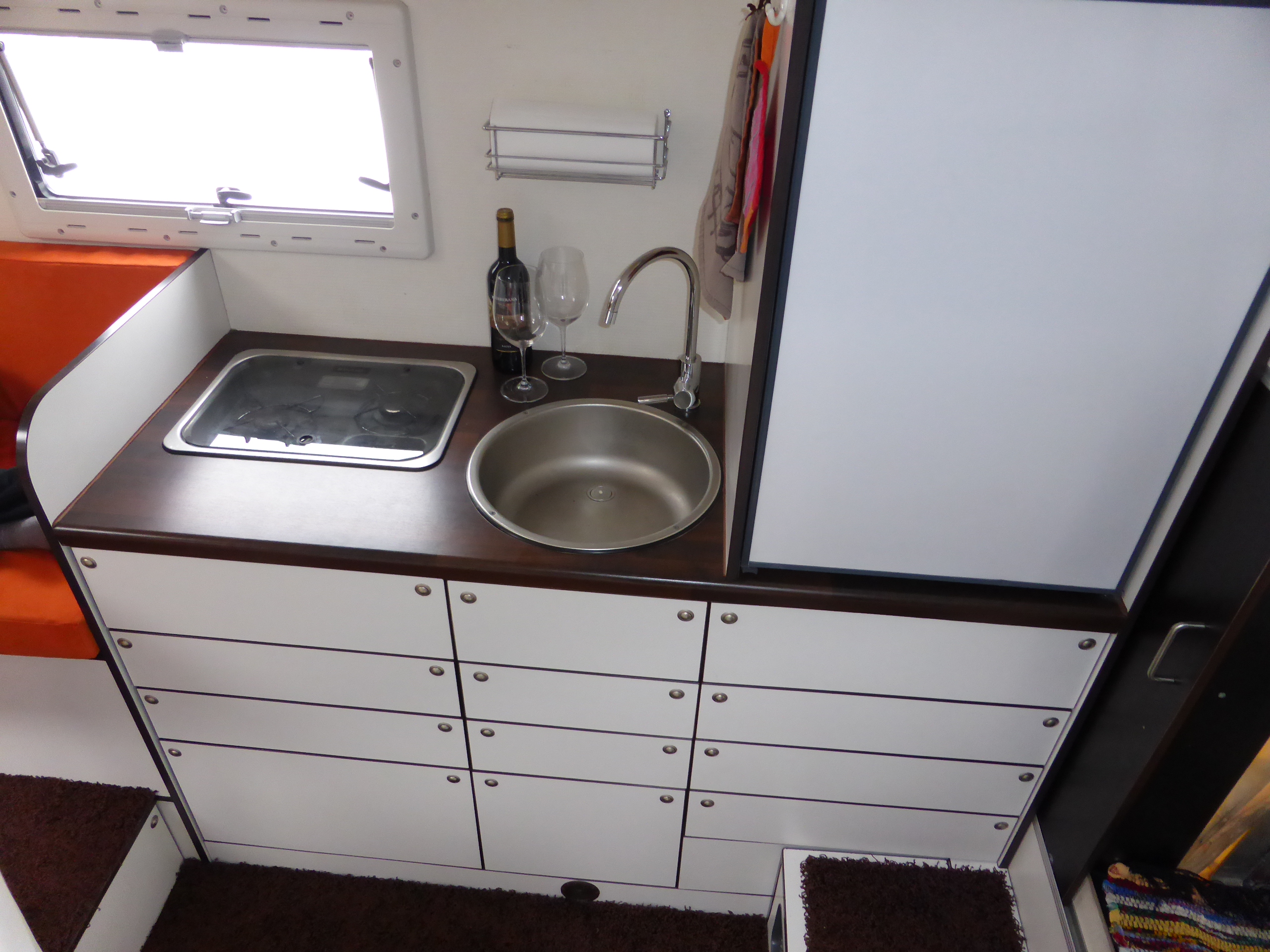

Küche in der optimierten Version mit Gaskochfeld.

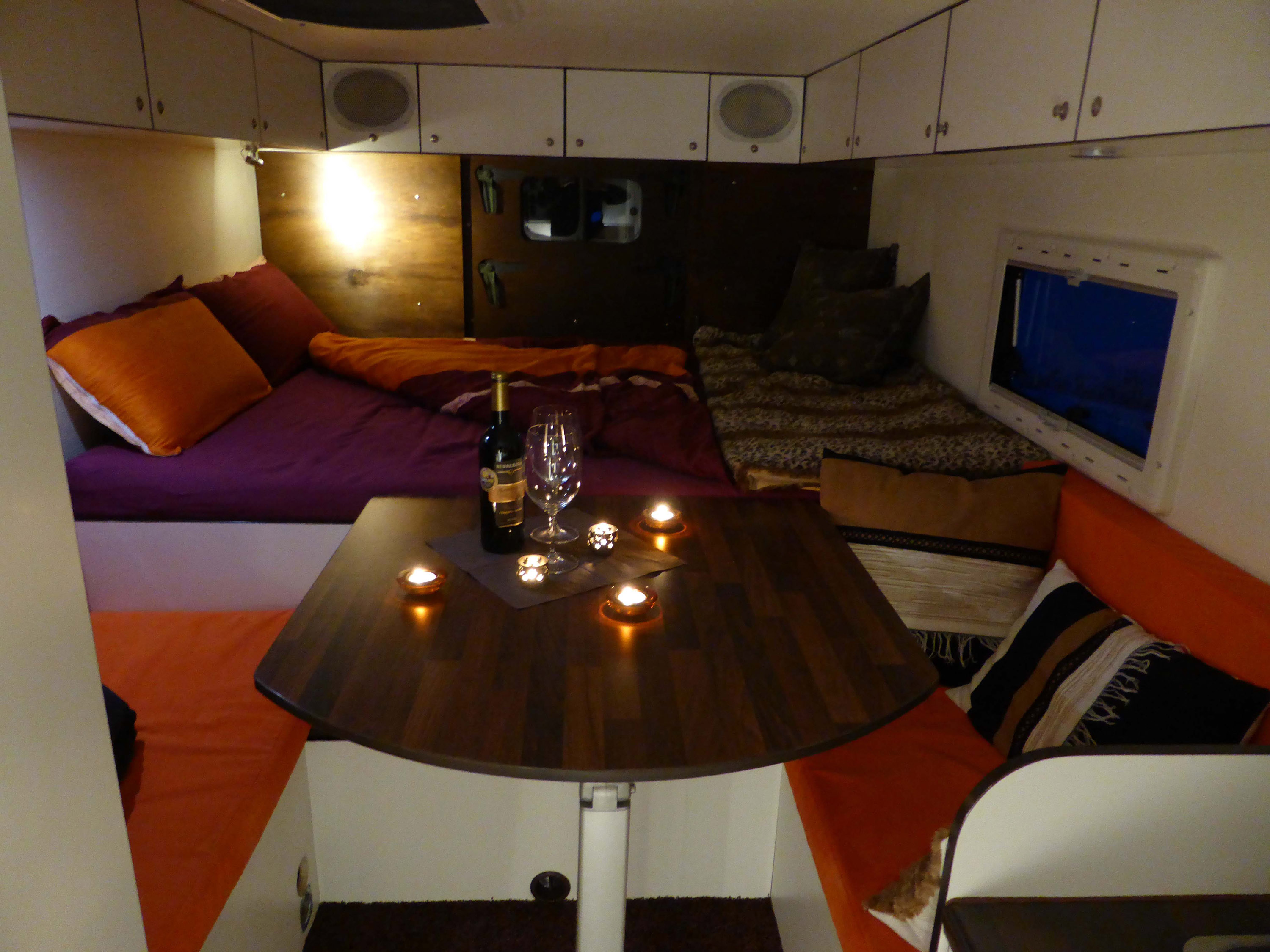

Es war uns wichtig, dass es gemütlich ist und dass wir uns auch auf langen Reisen wohl fühlen.

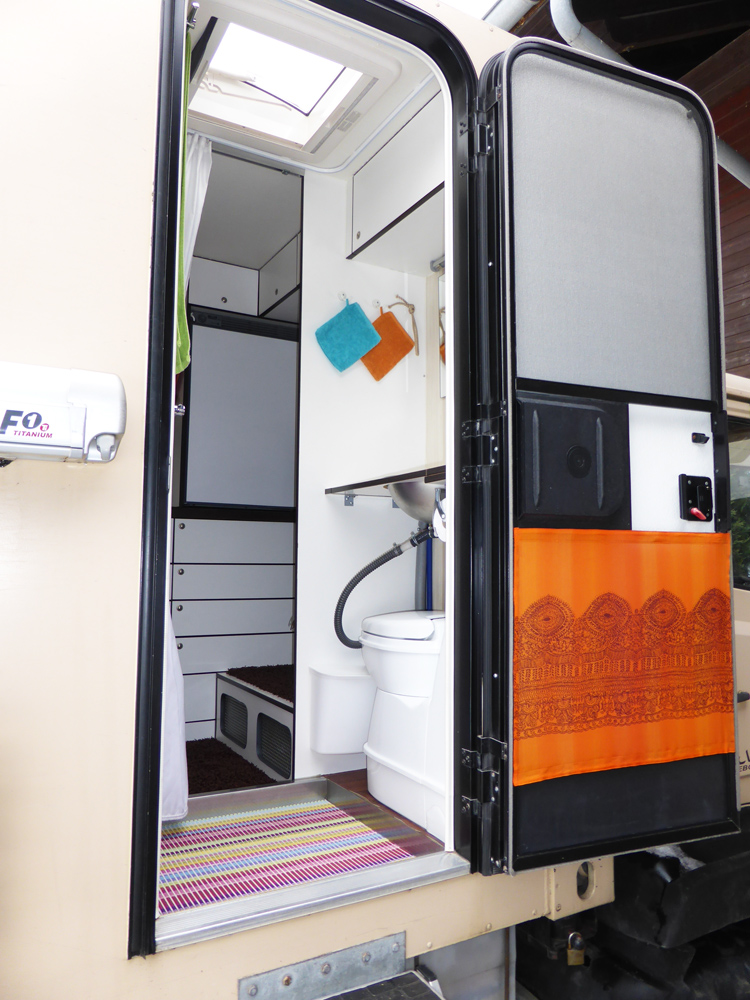

Das Bad im Eingangsbereich hat sich für uns eindeutig bewährt.

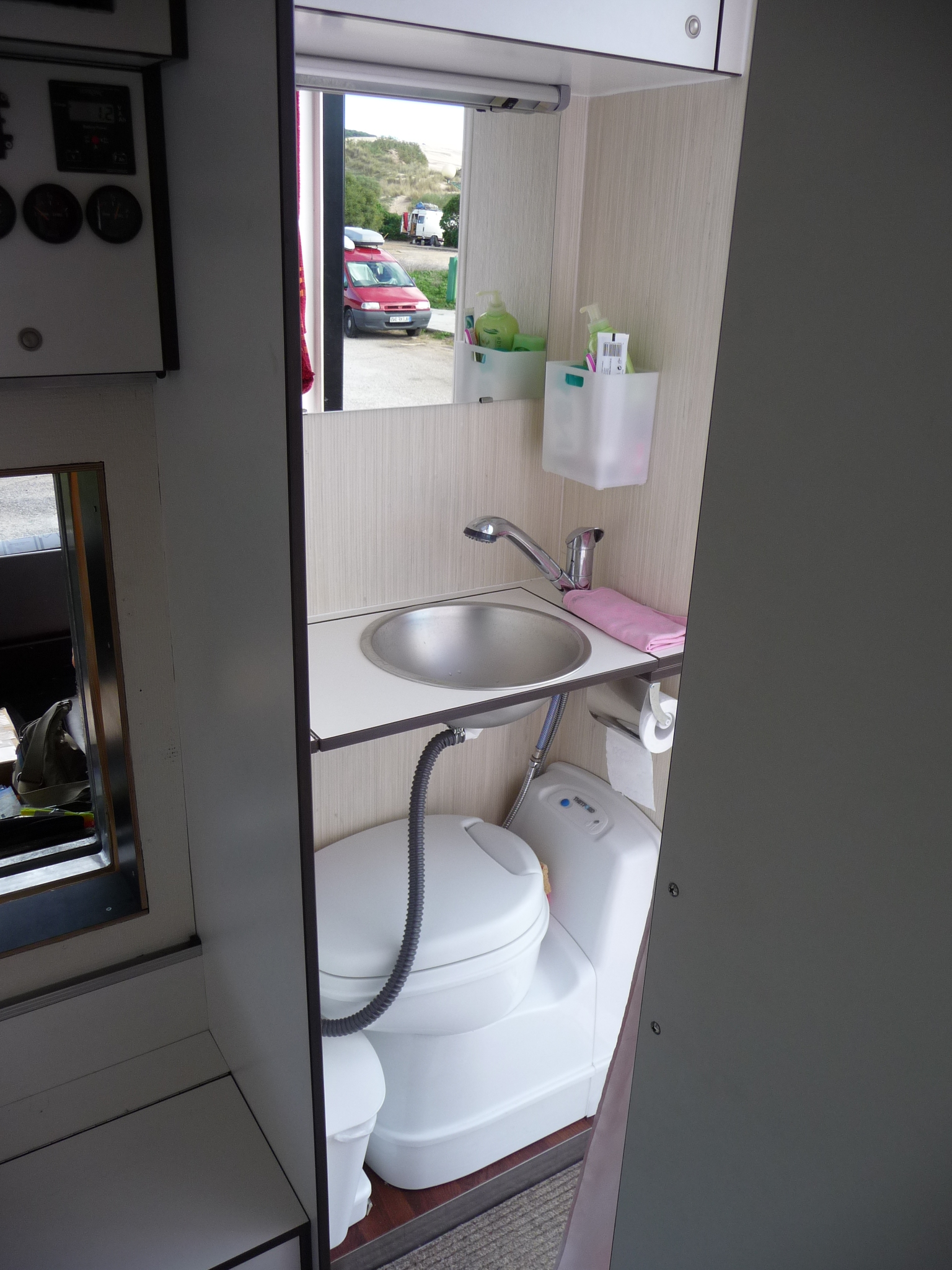

Das Waschbecken über der Toilette ist klappbar, was die Benutzung der Toilette enorm erleichtert.
Am Ende habe ich all meine Erfahrungen aus dem Ausbau sowie die sämtlicher Optimierungsmaßnahmen in meinem mittlerweile 600-seitigen Buch gebündelt. Es beinhaltet aber nicht nur den Ausbau unseres Fahrzeugs in chronologischer Reihenfolge, sondern lenkt den Blick auch weit über unseren Ausbau auf andere Komponenten, andere Verarbeitungsweisen und andere Fahrzeugarten hinaus. Mein Ziel ist es, einem Selbstausbauer möglichst viele Optionen zu bieten, so dass er selbst eine Entscheidung treffen kann, welche Komponenten und Einbauweisen zu seinem individuellen Projekt am besten passen.
