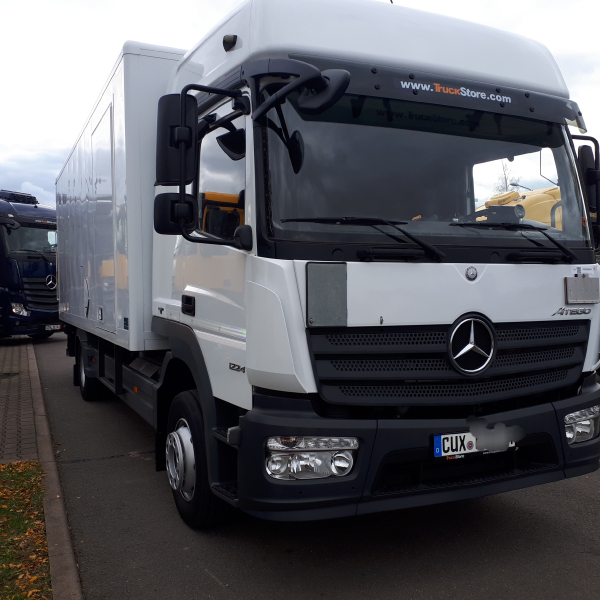

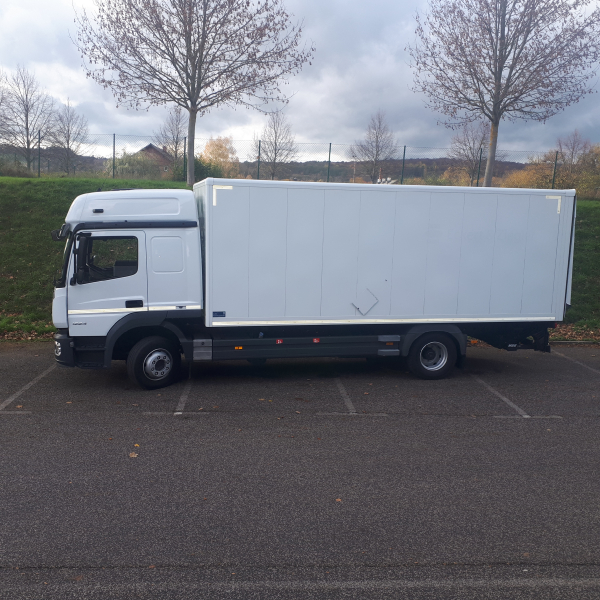

Im November 2020 habe ich mir bei Truckstore.com einen Atego 1224 gekauft der meinen Vorstellungen entsprach und nun wird dieser zum Reisemobil um- und aufgebaut.

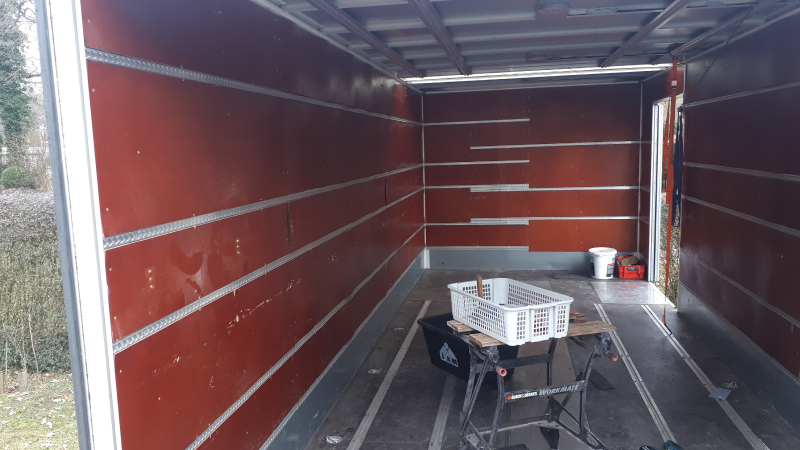

| Manufacturer and model | Mercedes Benz 1224 |
|---|---|
| Name | TC |
| Year of manufacture | 11/2014 |
| For sale? | no |
| Engine type | Reihensechszylinder |
|---|---|
| Cubic capacity | 7698 |
| Number of cylinders | 6 |
| Horsepower | 240 |
| Torque | 850 |
| Other | |
| Euro6 | |
| 4x2, 4x4, 6x6, 8x8 | 4x2 |
|---|---|
| Number of seats | 2 |
| Tyre size | 265/70R19.5 |
| Rim size | Stahl |
| Type of tyre | Straßen- Allwetterreifen |
| Tank capacity | 180 + geplanter Zusatztank ca. 250 Liter |
| Diesel filter | no |
| Other | |
| BigSpace - Fahrerhaus mit einem Schlafplatz. | |
| Permanent or manually selectable 4-wheel drive | kein |
| Diff locks | ASR |
| Manufacturer of the cabin | Böltz |
|---|---|
| Inner dimensions (LxWxH) | 6270 x 2415 x 2040 |
| Outer dimensions (LxWxH) | 6950 x 2500 x 2100 |
| Cabin material | Alu |

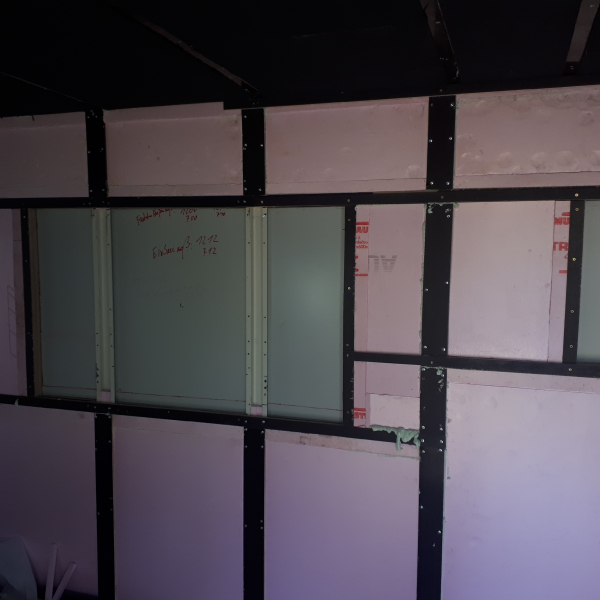

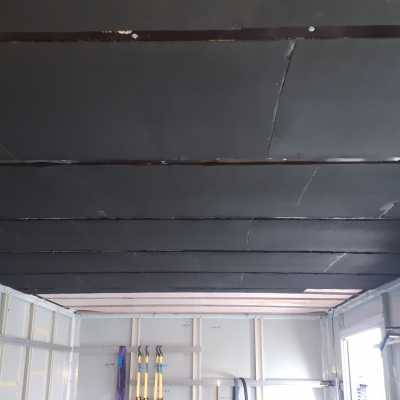

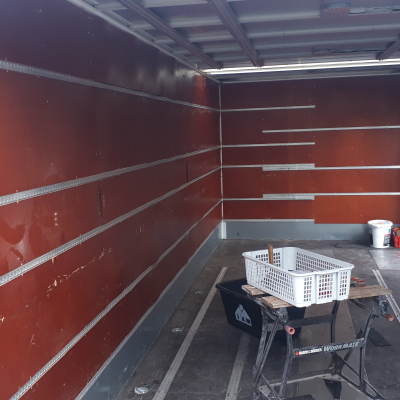

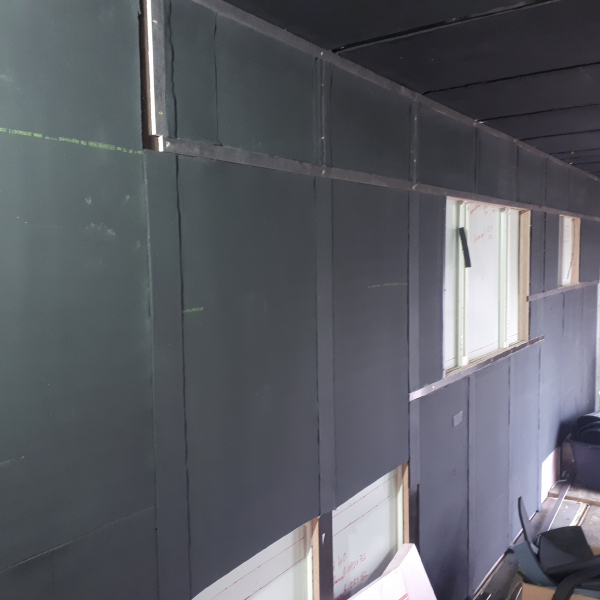

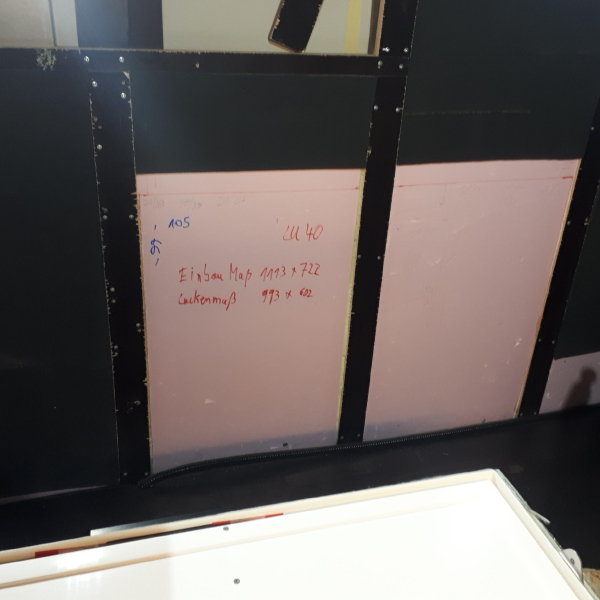

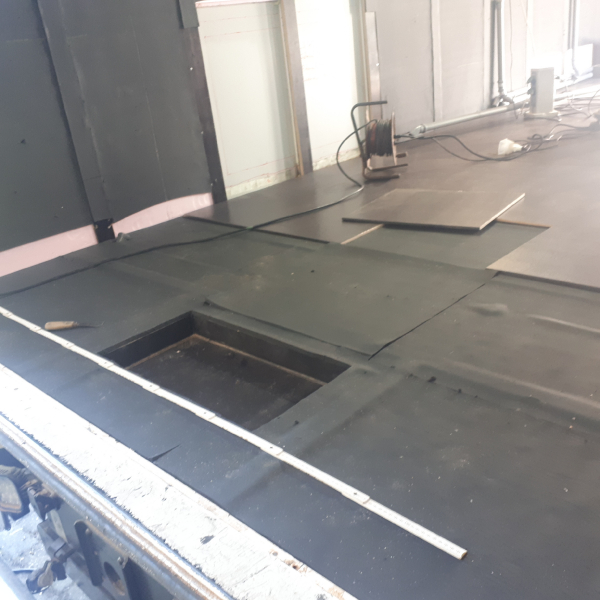

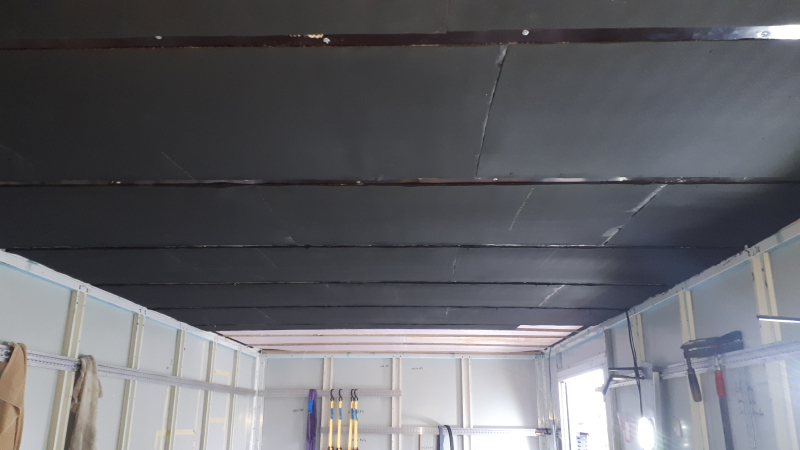

| Kind and thickness of insulation | 40 mm XPS - Platten plus 19 mm Armaflex |
| Number of beds | 2 + 1 (Sitzgruppe) + 1 (Fahrerkabine) |
| Windows | 4 Pabst - Airtec |
| Subframe | kein |
| Other | |

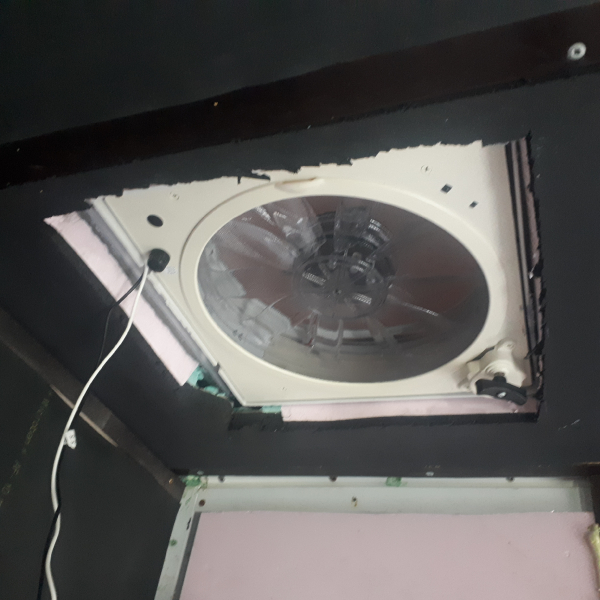

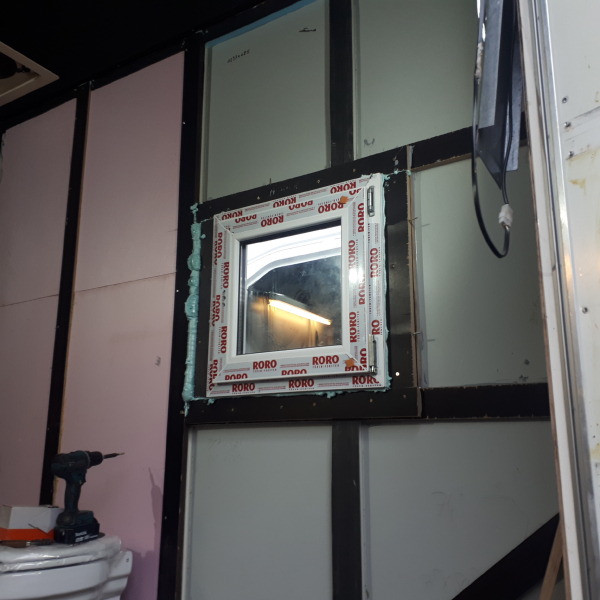

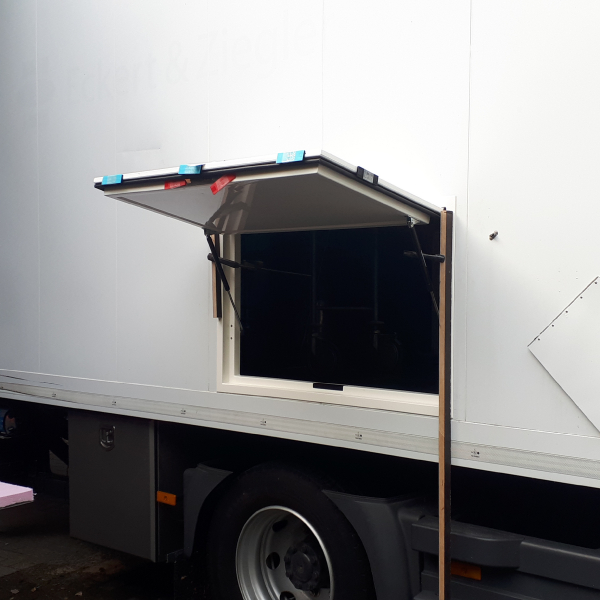

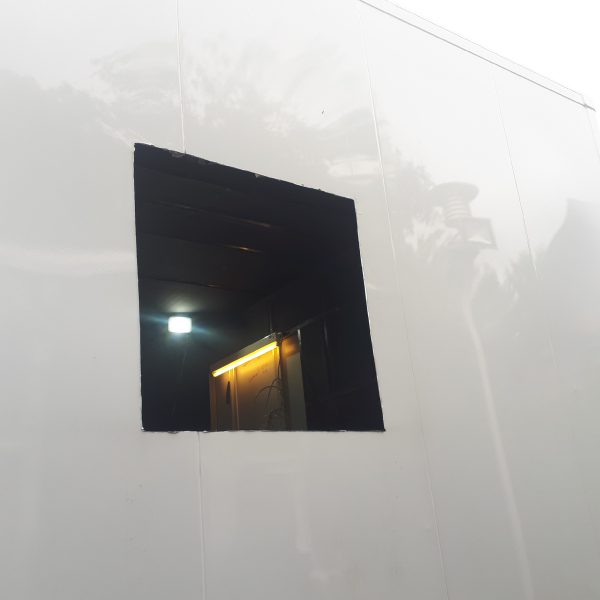

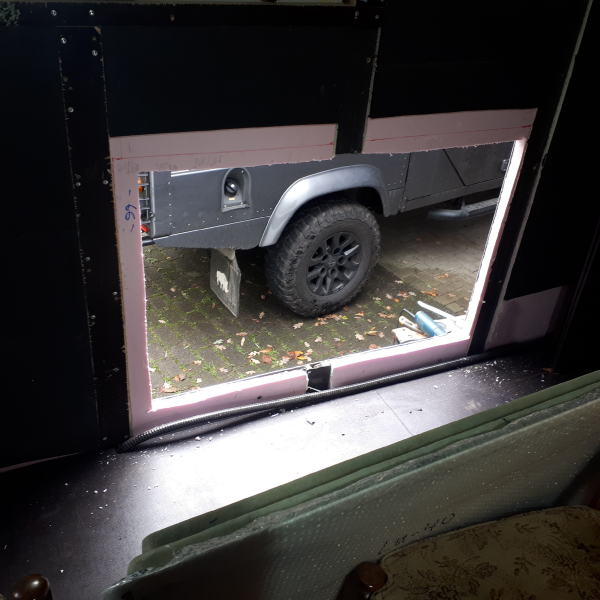

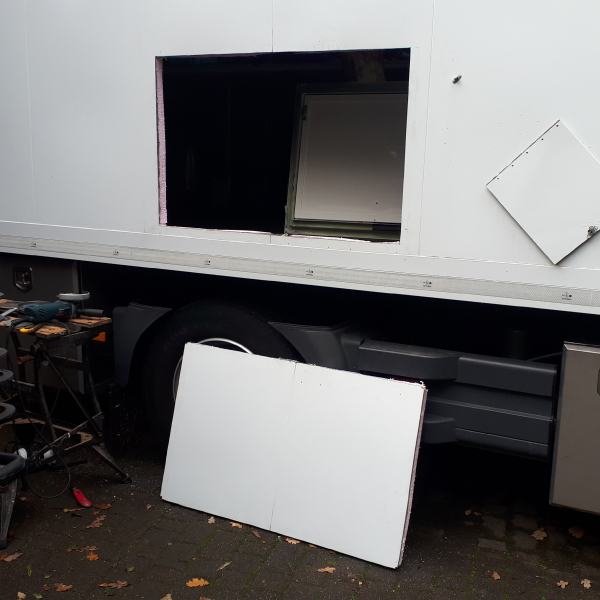

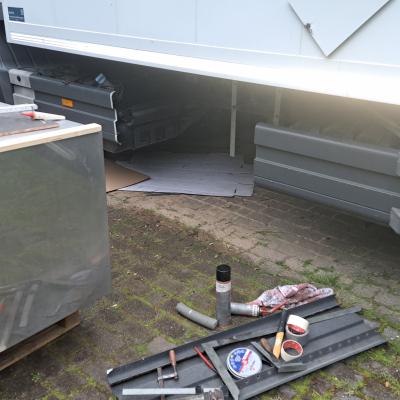

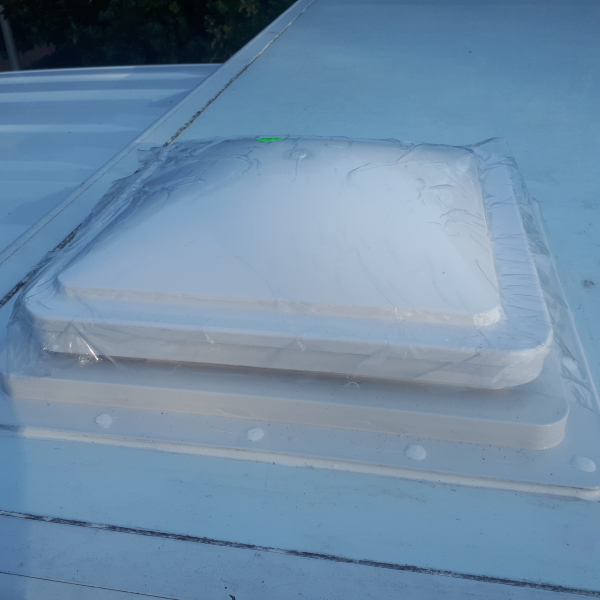

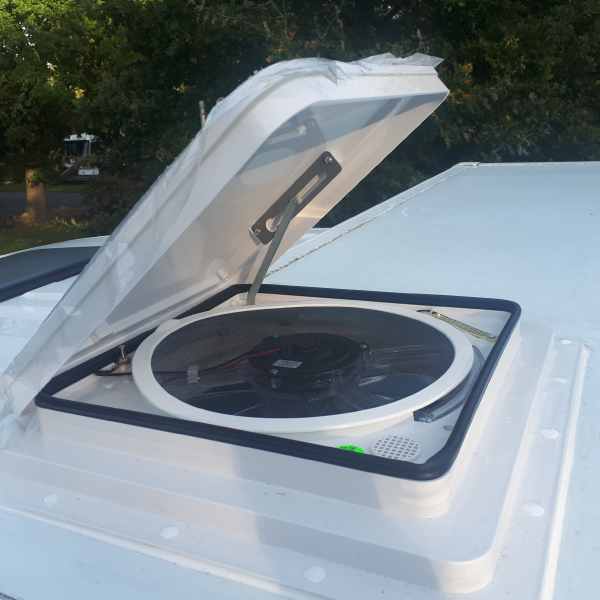

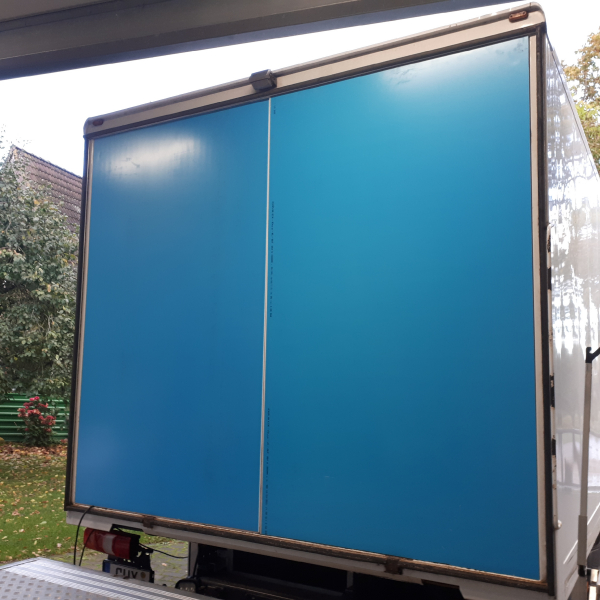

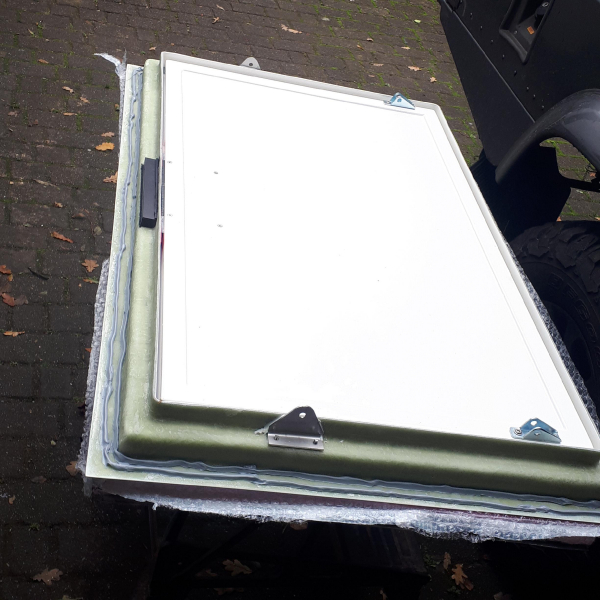

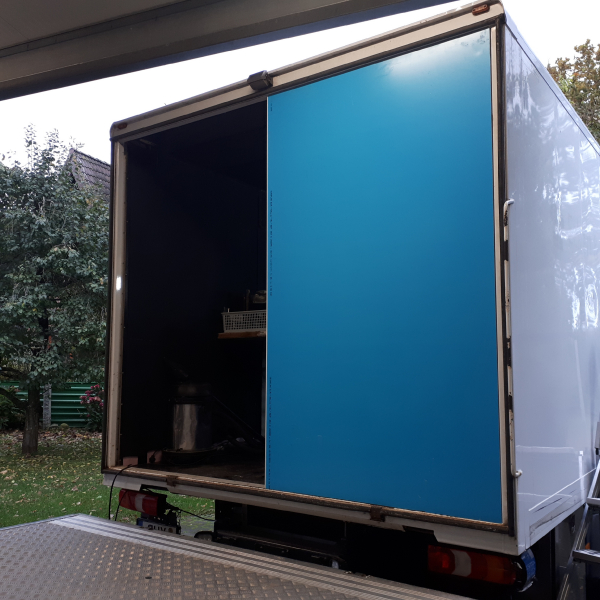

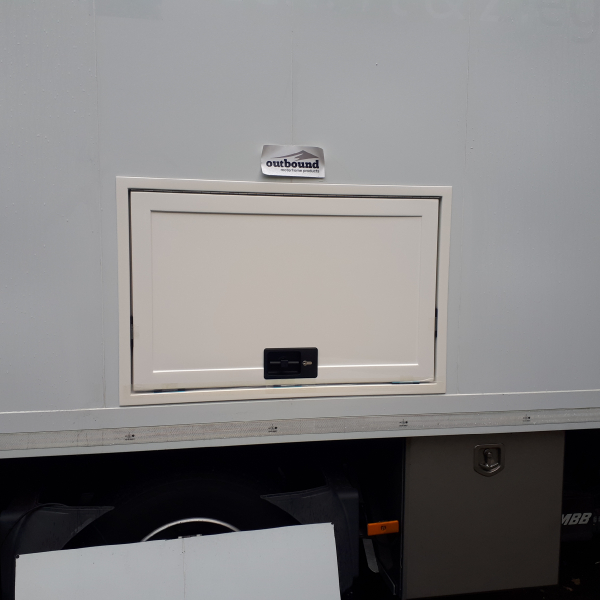

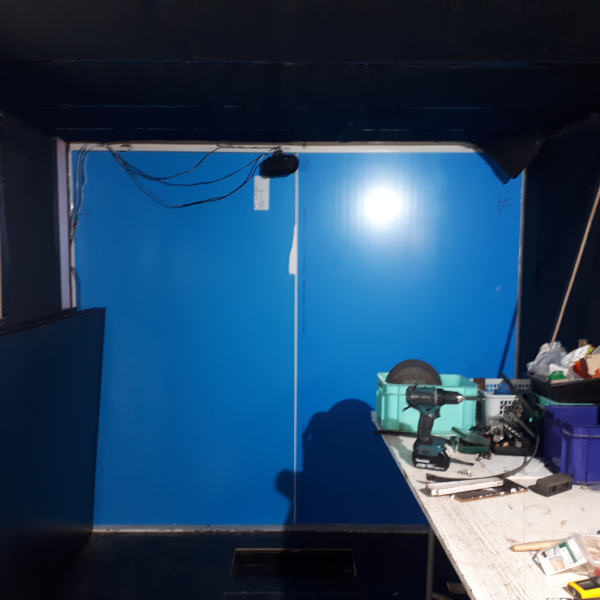

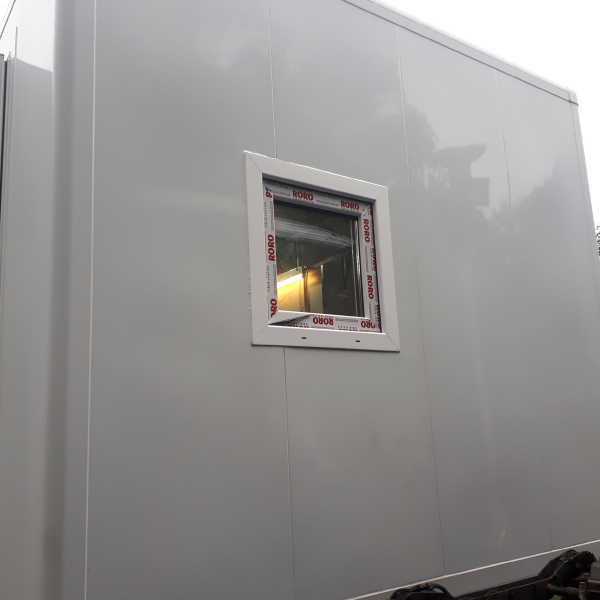

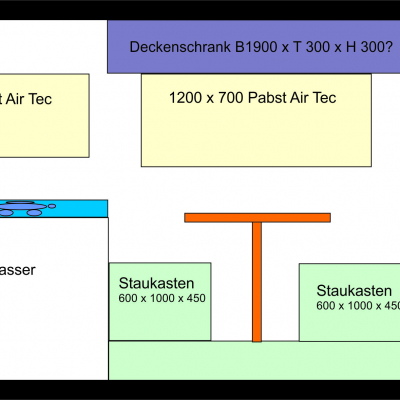

| Die beiden Stauraumklappen sind von Outbound. Das lange Warten bzgl. der Lieferzeit hat sich gelohnt, top Qualität. Für den Durchstieg habe ich ein handelübliches Fenster aus dem Baumarkt verbaut. Da die Doppelverglasung aber nicht der Stvo entspricht wird diese durch eine entsprechende Sandwichplatte ersetzt. Um die Dusche richtig zu entlüften und die Luftfeuchtigkeit direkt abzuleiten habe ich den Dometic Fantastic Vent 2250 über der Duschkabine (70 x70 cm) in das Dach eingesetzt. Ausserdem besteht so die Möglichkeit den Lüfter mit geringer Drehzahl und niedrieger Geräuschkulissen in der Nacht laufen zu lassen und den Kofferaufbau im Sommer zu kühlen (be- oder entlüften). Da die Hebebühne nicht Staub- und Regendicht am Koffer abschließt; das Aluminium DER Hebebühne auch keine Wärmeisolierung darstellt und der Atego auch Wintereisen unternehmen soll, habe ich aus 40 mm beidseitig mit PVC beschichteten Sandwichplatten zwei Türen in das Heck eingebaut. Bei geöffneten Türen habe ich so jeweils links und rechts einen Windschutz für meine Boardwand-Terasse. | |
| Explanation of floor plan | |
|---|---|

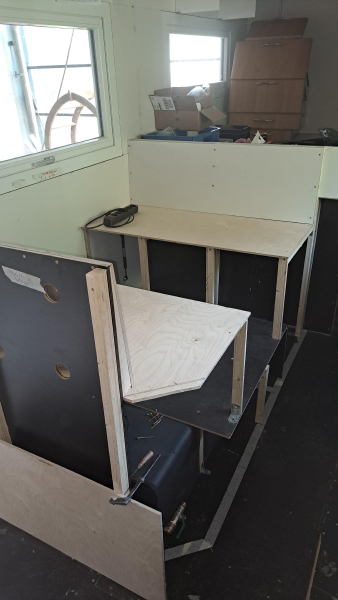

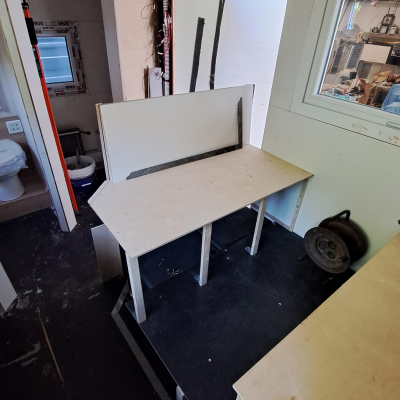

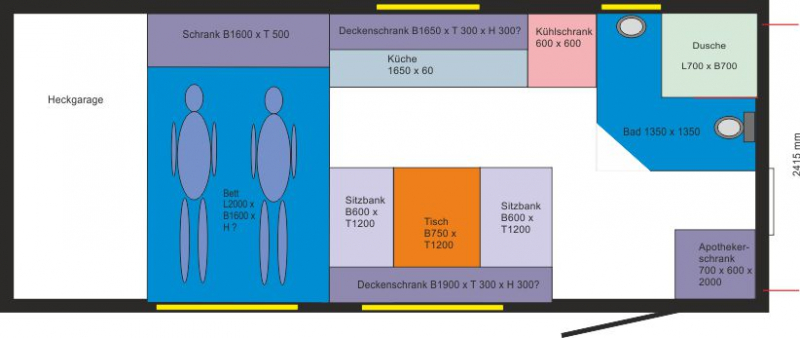

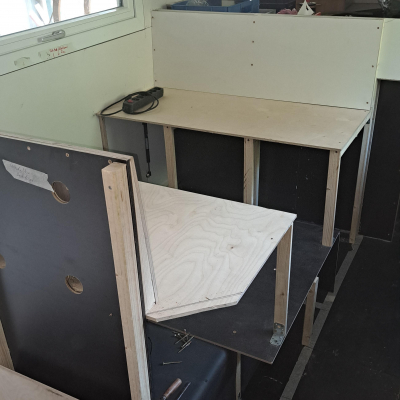

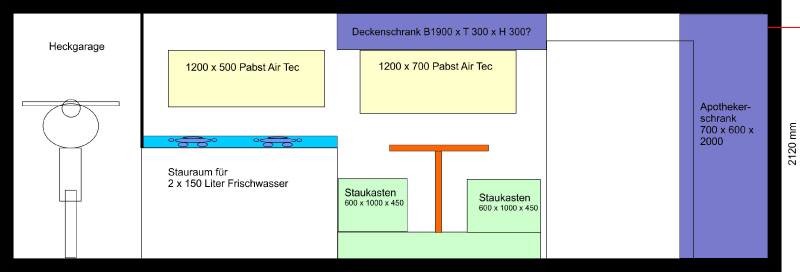

| Die bisherige Raumplanung ist immer noch im Fluss und es gibt immer wieder neue Ideen und Überlegungen, aber es wird immer konkreter. Sobald die Wände und Decke verkleidet sind wird es an den Ausbau gehen. |

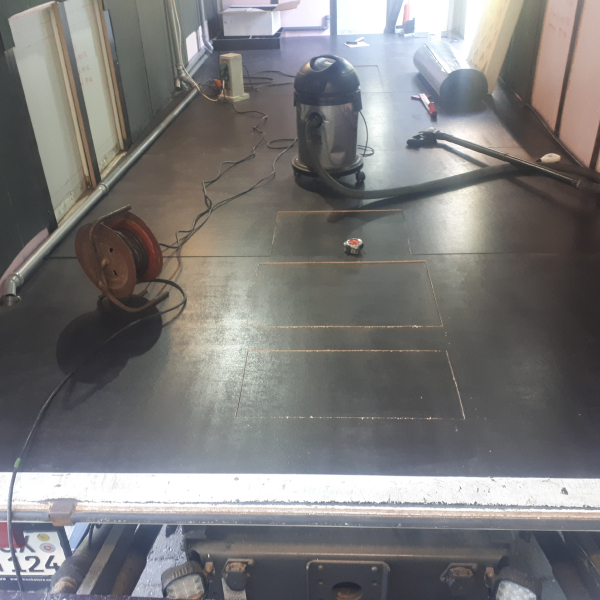

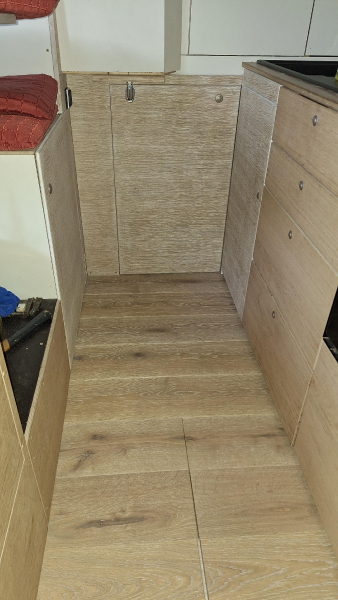

| Material of furniture | Für die Innenwände HPL beschichtetes Pappelsperrholz und für die Möbel Echtholz funierte Multiplexplatten. |
|---|---|
| Other | |
|

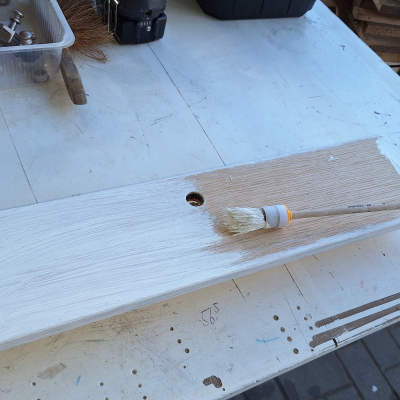

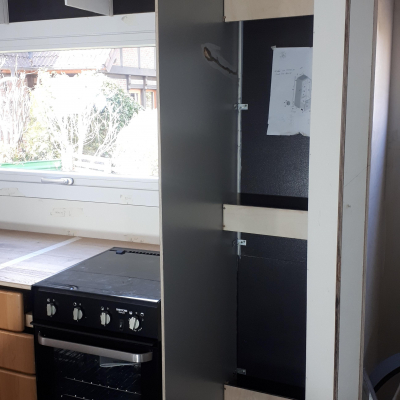

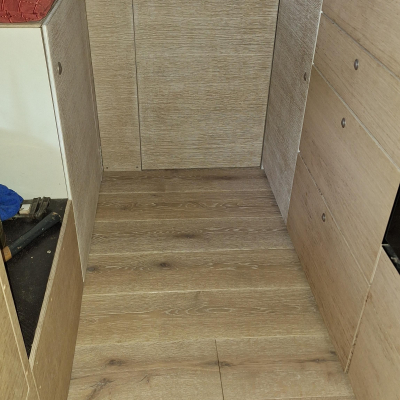

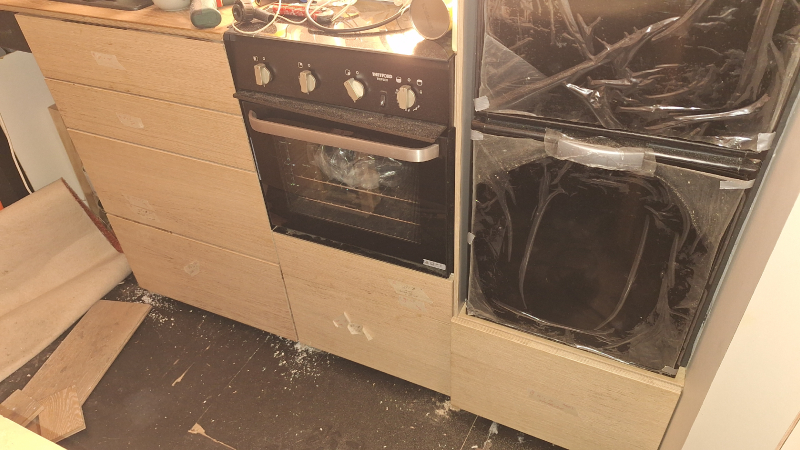

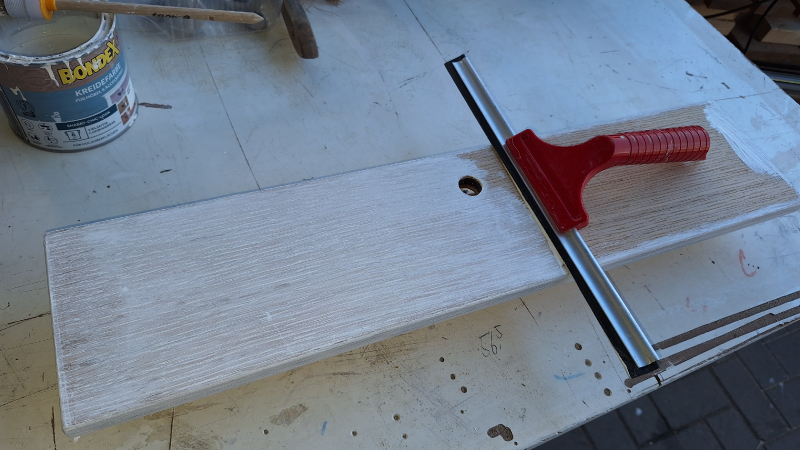

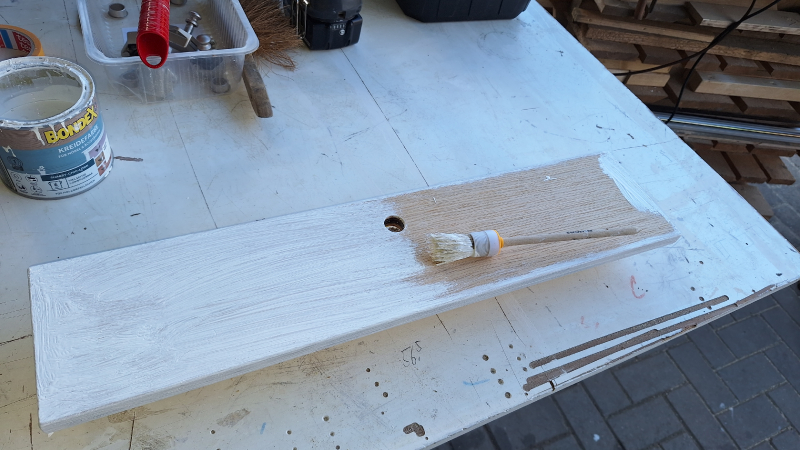

Da die HPL - Platten ja nicht atmungsaktiv sind werden die Möbel aus Birkenholz - Multiplexplatten mit Echtholz - Funier gebaut, zusammen mit dem Parketfussboden soll so das Raumklima (insbesondere die Luftfeuchtigkeit) positiv beeinflusst werden. Zum Teil habe ich auch als Zwischenwand auch unbeschichtete Birkenhol - Sperrholzplatten verbaut und diese mit einer atmungsaktiven Lasur weiß gestriechen und fein übergeschliffen. Die Einbauküche stammt aus unserem Haus und nach der wir hier im letzten Jahr eine neue Küche bekommen habe, wurden Teile der alten im Atego eingebaut. Die Frontplatten werden aber noch gegen die Platte aus dem Eichenfurnier ausgetauscht. | |

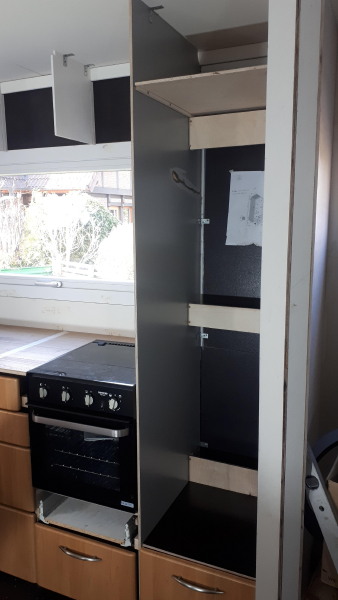

| Cooking stove | Triplex-Gasherd mit Backofen und Grill 36 Liter THETFORD |
|---|---|

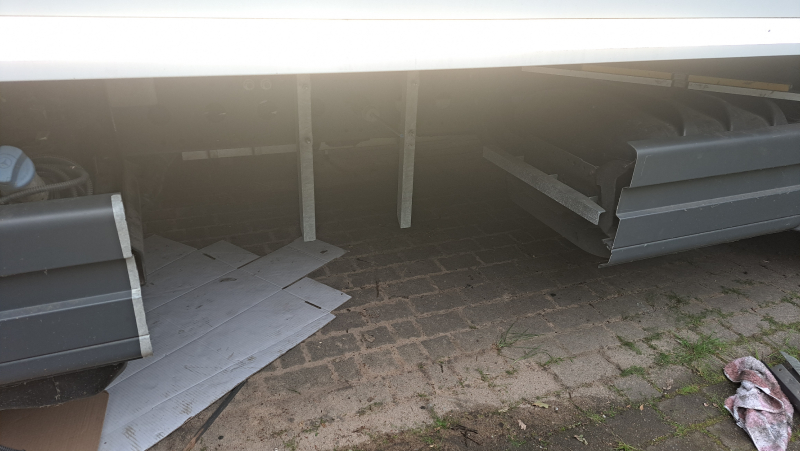

| Gas installation | Die Gasleitung ist aus 10 mm verzinkten Stahlrohr unter dem Aufbau verlegt und kommt unter dem Kücheblock in den Aufbau. Ab hier habe dann eine 8 mm Kupfleitung zum Herd/Backofen verbaut. |
| Other | |
|

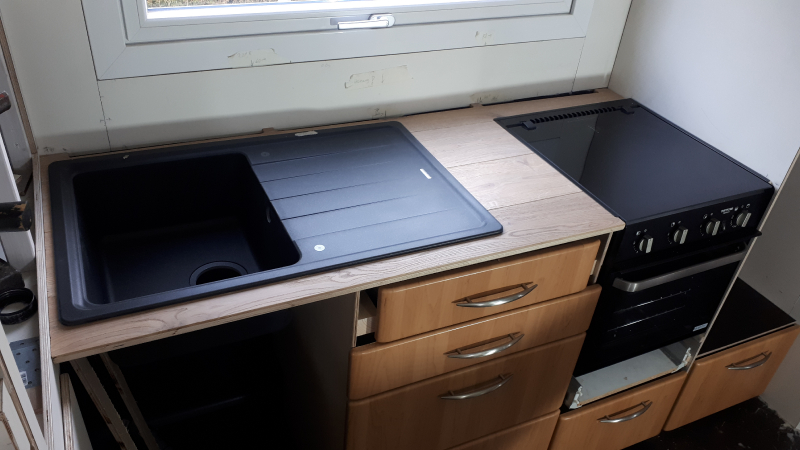

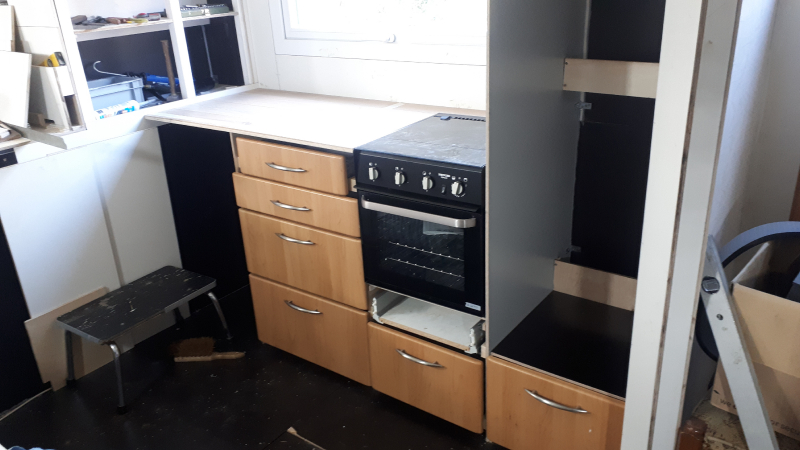

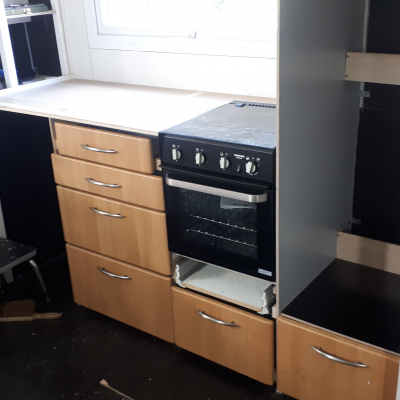

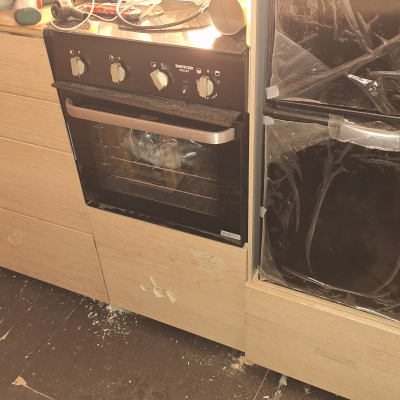

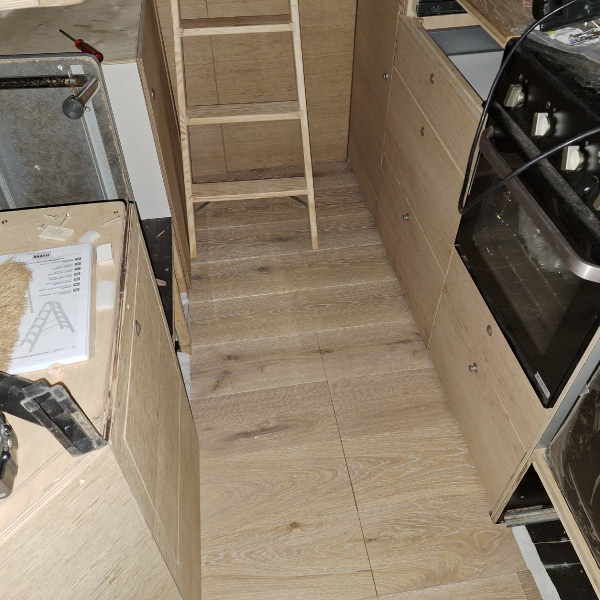

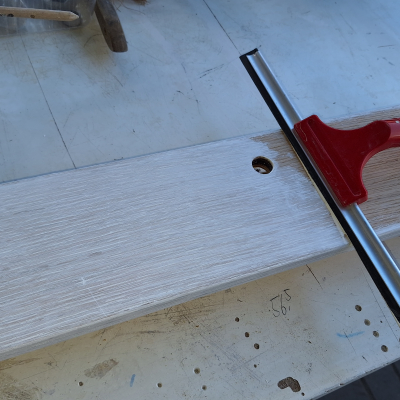

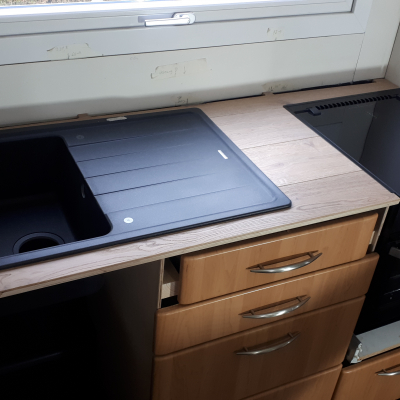

Der Aufbau der Gasversorgung wurde bereits von Anfang an von einem Schverständigen und Prüfer begleitet und dokumentier. So konnt ich bis jetzt sicherstellen, dass keine Fehler auftreten und im Ernstfall im fertigem Zustand noch Änderungen erfolgen müssen. Eine Abschließende Prüfung und Abnahmer der Gasinstallation steht jetzt kurz bevor. Die Küchenspüle ist von Schock aus dem toom - Baumarkt, diese hat eine großes und tiefes Spülbecken und eine entsprechende Tropfablage. Die Arbeitsplatte ist aus dem Eichenparkett gefertig welches auch auf dem Fußboden noch verlegt wird. Dazu gibt es noch ein passendes Eichen - Arbeitsbrett für das Spülbecken. | |
| Manufacturer and type of fridge / cooler | WEMO Kühlgeräte AG, Kompressor Kühlschrank WEMO 150 Slim mit externem Aggregat |
|---|---|
| Other | |
|
Wir haben uns für einen WEMO 150 Slim / Vitrifrigo Slim 150 aufgrund der für uns passenden Einbaubreite mit externem Kompressor entschieden. Der Kompressor ist ausserhalb vom Aufbaukoffer in einer Staubox unter dem Aufbau eingebaut, so müssen wir uns weder über die Kompressorgeräusche noch über die Abwärme des Kühlschranks im Aufbau Gedanken machen. Der Kompressor läuft 12 V und hat eine Vorrangschaltung auf 230 V sobald ein enstprechender Anschluss zum Fahrzeug hergestellt ist. Die Youtube - Videos sind sehr informative und der Typ ist absolut sehenswert! Das nenne ich mal ein super Marketing :-) https://www.youtube.com/watch?v=2pomf1OrE8M https://www.youtube.com/watch?v=XB2yXVsN0nA&t=600s | |
| Voltage in the chassis | 12 und 24 V |
|---|---|
| Voltage in the cabin | 12 V, 24 V und 230 V |
| 110V / 230V in the cabin? | yes |
| Inverter | MultiPlus 24/3000/70-16 1,00 ST 1.273,30 1.273,30 Wechselrichter/Lader Technische Daten: Nennspannung: 24V Ausgangspannung: 230V Anzahl Ausgänge AC: 2 Nennleistung: 3000VA Dauerleistung (25°C): 2400W Spitzenleistung: 6000W Max. Ladestrom: 70A Netz-Strom-Durchschaltung: 16A Abmessungen in mm (LxBxH) 362x258x218 Gewicht: 18 kg |
| Other | |
|

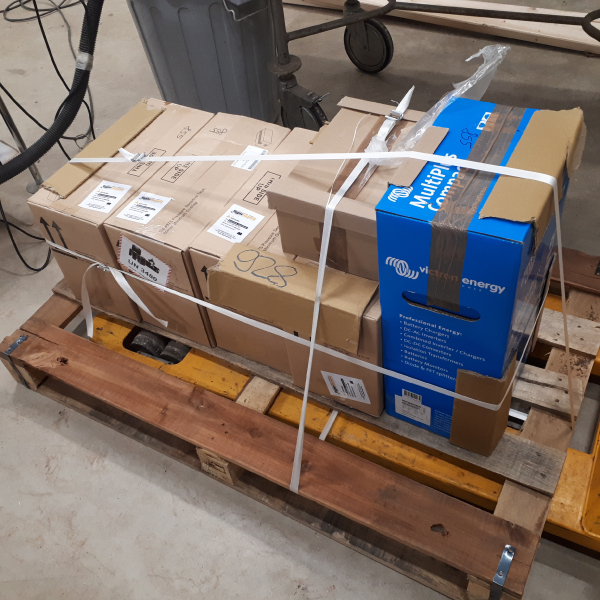

Alle elektrischen Komponenten stammen von Victron Energy die wir über TigerExped bezogen haben. Hier haben wir in mehreren telefonischen Beratungsgesprächen ausführliche Informationen erhalten und unseren Energie- und Komonentenbedarf ermittelt und so das Stromkonzept erstellt. Wechselrichter/Lader Technische Daten: Nennspannung: 24V Ausgangspannung: 230V Anzahl Ausgänge AC: 2 Nennleistung: 3000VA Dauerleistung (25°C): 2400W Spitzenleistung: 6000W Max. Ladestrom: 70A Netz-Strom-Durchschaltung: 16A Abmessungen in mm (LxBxH) 362x258x218 Gewicht: 18 kg TEXU400 - Für bis zu 400A max | |
| Capacity of batteries in the cabin | SYSTEM.B.SPEICHER 24V: 8,2kWh |
|---|---|
| Battery type | 24 V, 2x 2Stk. 160Ah LiFePO4 von VictronEnergy |
| Battery charger for cabin batteries | VictronEnergy |
| Battery management | Digital Multi Control 200/200A GX |
| Other | |
| Modulsystem nach individueller Abstimmung auf unsere geplanten Bedrüfnisse. | |
| Solar capacity | 24V: 6x180Wp (1080Wp, 1100x796mm) mono-kristalline Module tiger2solar |
|---|---|
| Solar controller | 3x Victron MPPT-Regler, Bluetooth und Absicherung |
| Fuel cell | no |
| Other | |
| Die Solaranlage haben wir unter Berücksichtung der geplanten Nutzung auch auf Nordlandtouren mit TigerExped demensioniert. Diese ist aber auch aufgrund der noch zur verfügungstehenden Fläche auf dem Aufbaukoffer durchaus erweiterbar. | |
| Manufacturer and type of heating system | Alde 3020 |
|---|---|
| Warm water processing | AldeFlow |
| Cab heating | Ebersbächer - Diesel-Standheizung |
| Other | |
|

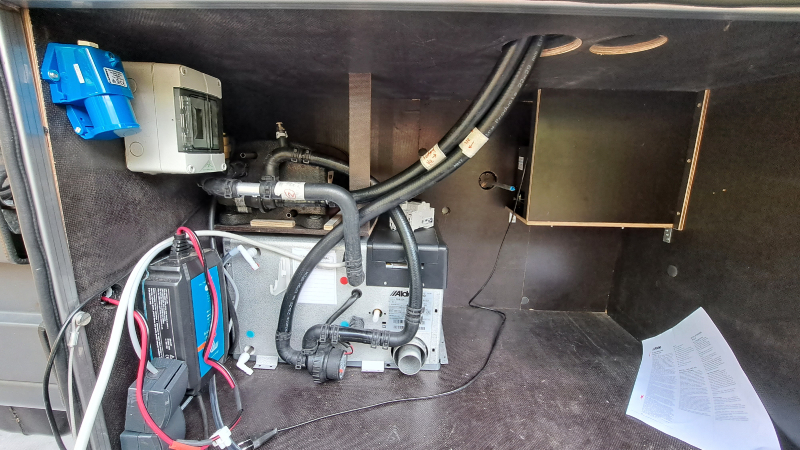

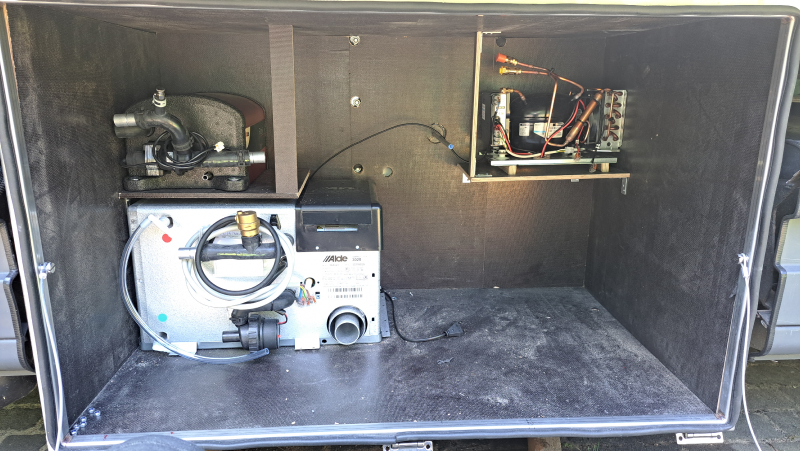

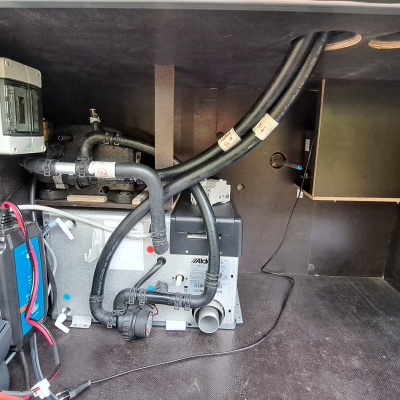

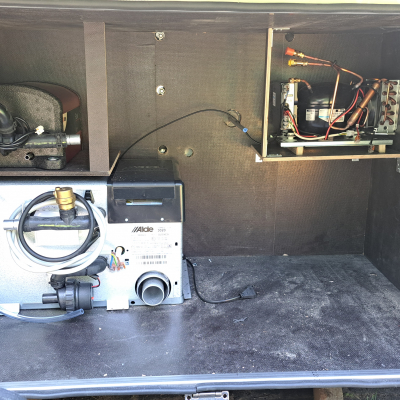

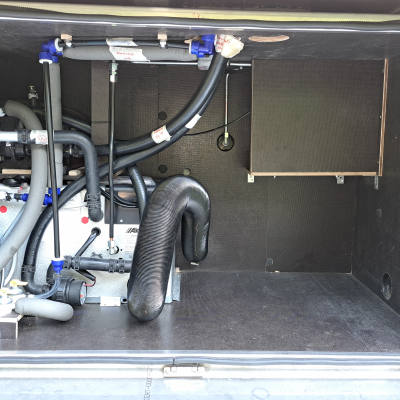

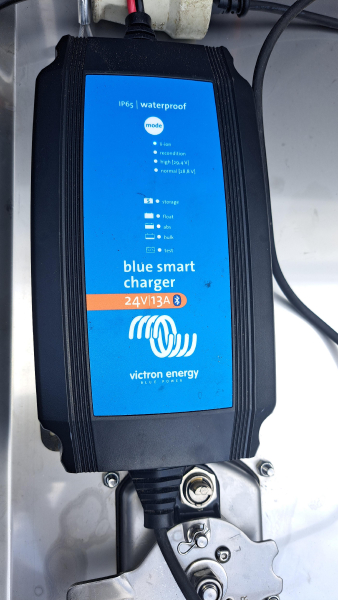

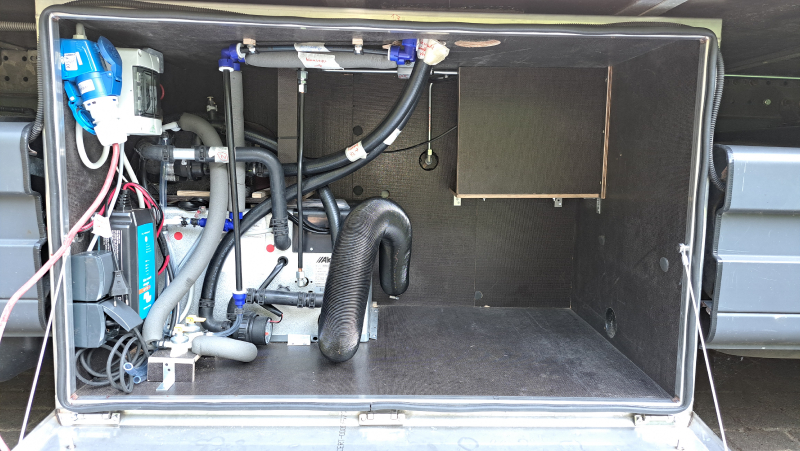

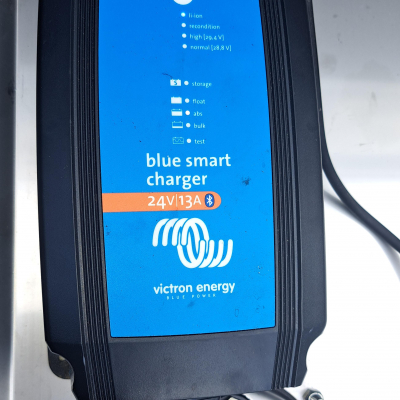

Die Heizung und Warmwasseraufbereitung sowie der externe Kompressor für den Kühlschrank ist auf der Fahrerseite in einer Staubox installiert. Die Alde - Heizung wird durch einen Wärmetauscher der im Kühlkreislauf der Motorkühlung eingebunden ist ergänzt. In der Staubox befindet sich auch die Einspeisung der 230 V - Versorgung und die geforderte, erste FI - Absicherung. Von hieraus wird dann die Aufbauelektrik, die Heizung und der Kompressor für den Kühlschrank direkt mit Landstrom versorgt. Des Weiteren ist hier ein Ladegerät für die Erhaltungsladung der Starterbatterien direkt an den Landanschluss angeschlossen. | |
| Explanation of gas system | |
|---|---|
|

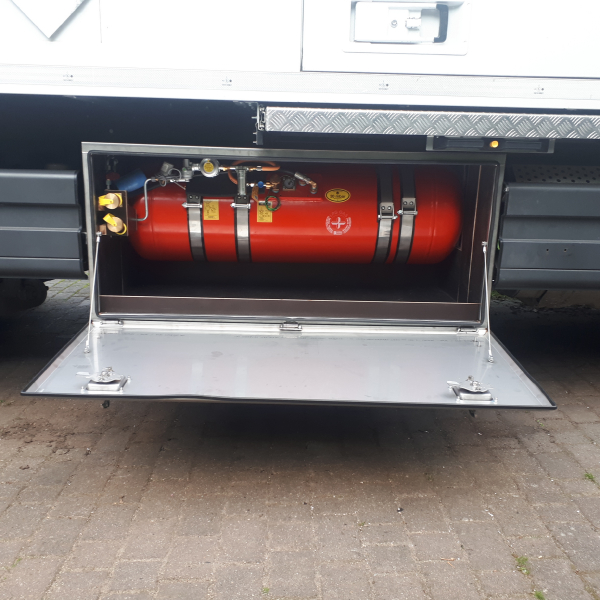

GUG - Ahaus 150 Liter. Der Gastank ist in einem isolierten VA - Staukasten eingebaut, so ist der Tank und alle Anbauteile bestmöglich gegen Korrosion und Feuchtigkeit geschützt. Der der Staukasten ist zwangsbelüftet und hat natürlich die gesetzlich geforderte Entlüftung von 10 cm². Des weiteren ist auch ein Crash - Sensor und ein Fernschalter verbaut. Die Leitungen unter dem Koffer sind aus verzinktem Stahlrohr, die ich in einem 40 mm HT - Rohr mit entsprechender Isolierung verlegt habe. Eine Leitung versorgt den Kofferaufbau und eine Leitung geht zur hinteren Staubox in die eine Außenküche plaziert werden soll. Durch die vorgeschriebene Entlüftung der Stauboxund ist die Box trotz der verbauten Isolierung nicht mehr frostsicher, aus diesem Grund habe ich ein Element der Alde - Fußbodenheizung in der Staubox verbaut. Bei Bedarf kann ich über den Rücklauf der Heizungsanlage die Staubox frostsicher halten. Die Druckprüfung der Gasanlage hat auf anhieb geklappt und keinerlei Beanstandungen ergeben. Hier hat sich die Tatsache, dass der Prüfer schon sehr frühzeitig in den Einbau mit eingebunden war mehr als bezahlt gemacht. So habe ich viele Tips und Informationen erhalten die sicher den einen oder anderen Fehler vermieden haben, ausserdem konnte der Prüfer so schon sehr früh seine Dokumention die für die Abnahme erforderlich ist aufbauen. |
| water flow | UniQuick von Reich und Lilie IQflo 14.4 Membranpumpe Sensorpumpe 14,4l/min 12V Camping |
|---|---|
| Water filtration system | noch nicht endgültig festgelegt |
| Capacity of fresh water tank(s) | 2 x 150 Liter |
| Capacity of waste water tank(s) | 2 x 105 Liter |
| Other | |
|

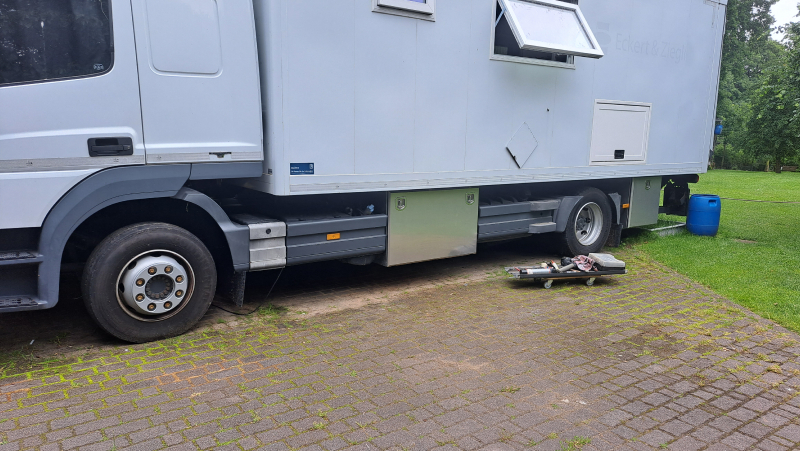

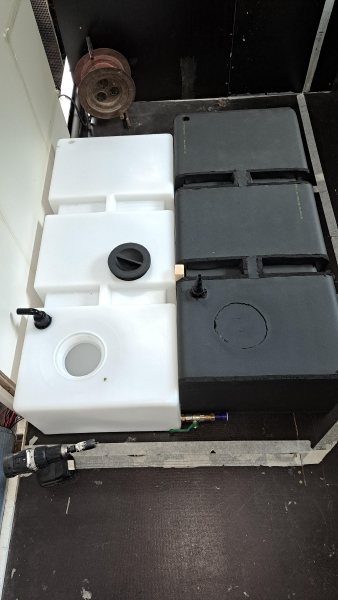

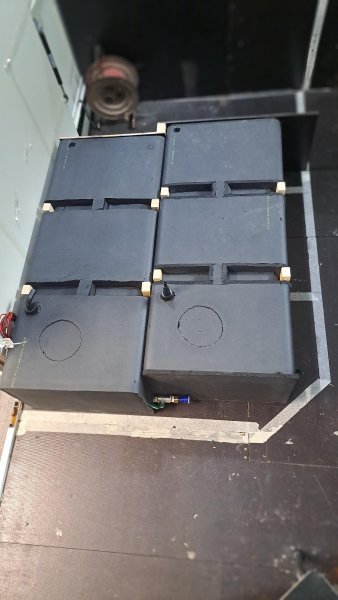

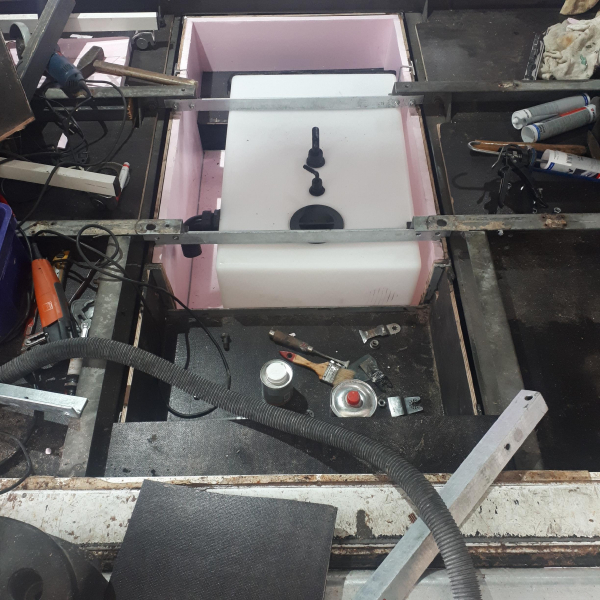

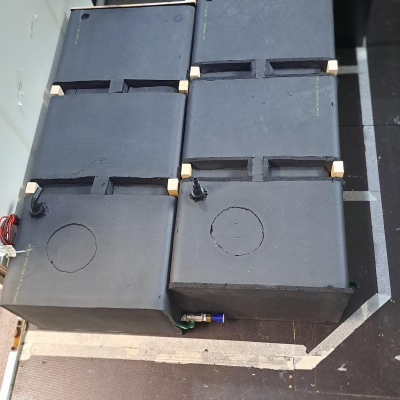

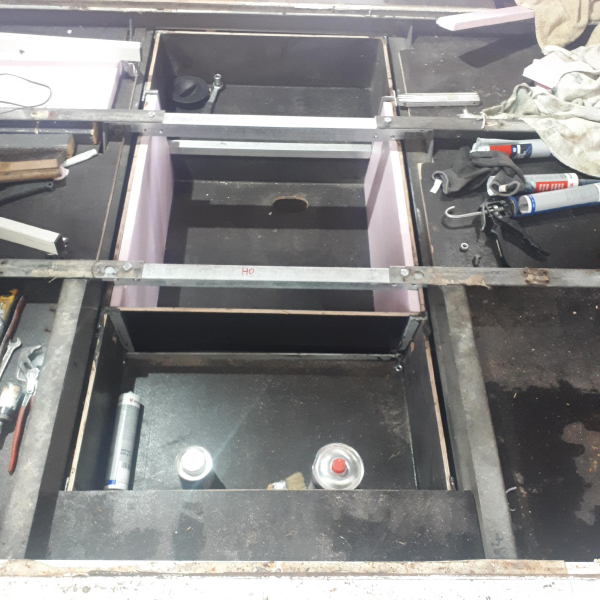

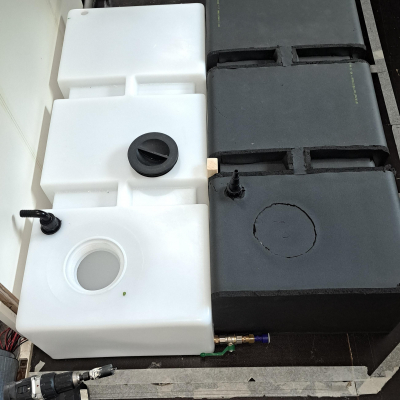

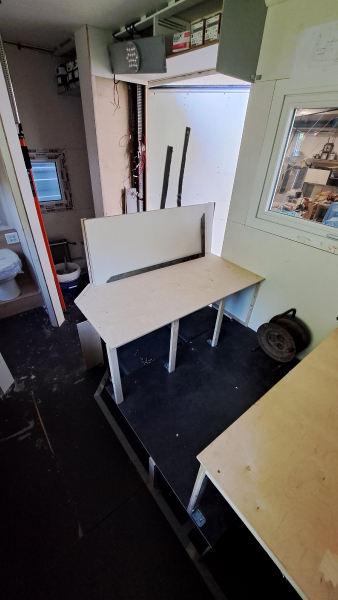

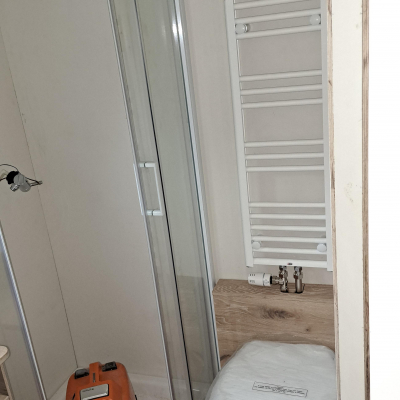

Die beiden Abwassertanks sind unterflur zwischen den beiden Rahmenträger winterfest verbaut. Nach dem Entleeren des Schwarzwassertanks kann über eine 2" -Leitung das Abwasser aus dem Grauwassertank über eine Pumpe zum Spülen des SW - Tanks genutzt und entsorgt werden. Die zwei Frischwassertanks befinden sich unter der Sitzgruppe im Kofferaufbau. Hierdurch ist ein Podest für entstanden, auf die Sitzbänke platzfinden und wir so einen optimalen Ausblick aus den beiden Seitenfenstern erhalten. Des Weiteren gibt es hier genügend Platz für die Frischwasserpumpe und die Wasserfiltration, diese ist auch über die Stauraumklappe auf der Beifahrerseite zugänglich und es gibt noch weiteren Stauraum. Um entsprechendes Kondensat an den Tanks beim Befüllen mit Frischwasser zu vermeinden und das Frischwasser vor zu hohen Temoeraturwechsel zu schonen habe ich die Tanks direkt mit 19 mm Armaflex beklebt und dann noch mit Styrodur - Platten isoliert. Auch sind alle, Warm- und Klaltwaserleitungen mit Armaflex isoliert. | |
| Manufacturer and type of toilet | Vetus Marinetoilette / Zerhacker-WC 12V mit Pumpe |
|---|---|
| Capacity of black water tank | 105 Liter |
| Other | |

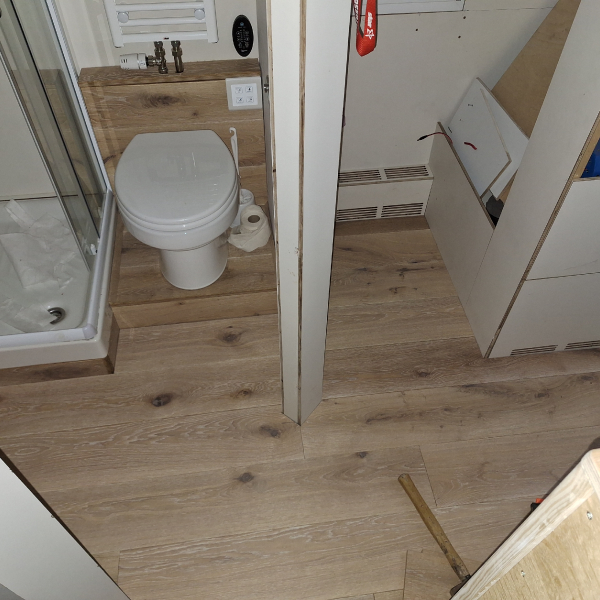

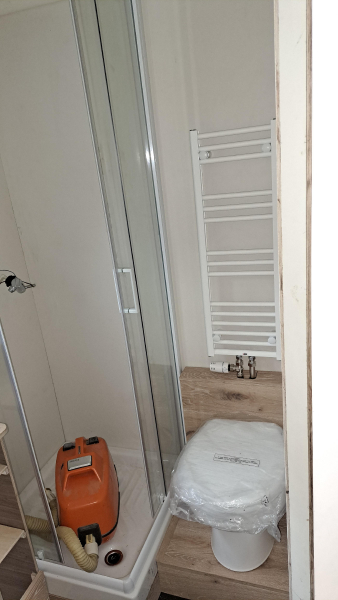

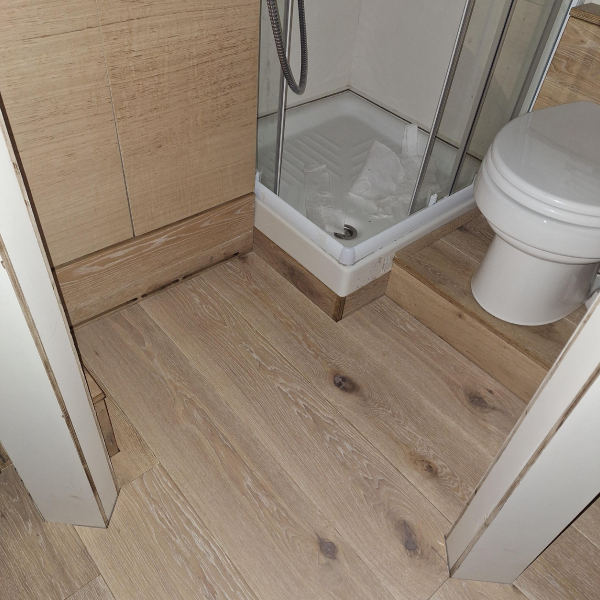

| Die Abflussleitung des WC ist mit Gefälle zum SW - Tank verlegt, so dass die Tolielltenpumpe keinen großen Gegendruck beim Abpumpen überwinden muss. Aus diesem Grund steht das WC auf einem Sockel, die Höhe ist an eine individuelle und optimale Sitzposition angepasst. :-) | |
| Rear carrier | MMB - Palfinger Hebebühne |
|---|---|
| Roof rack | kein |

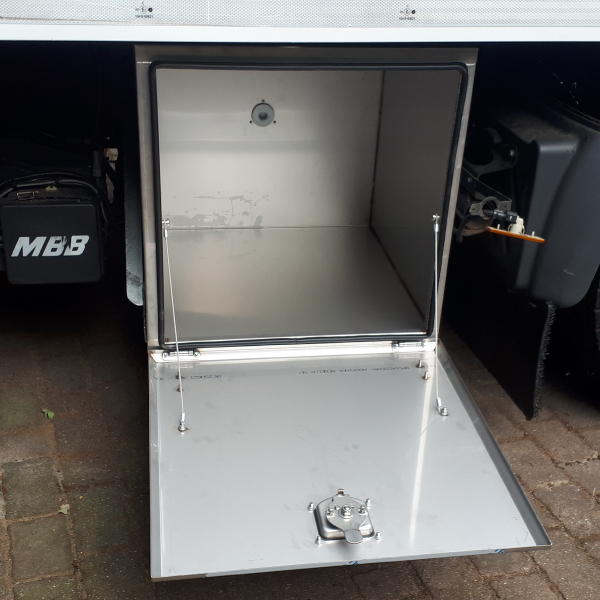

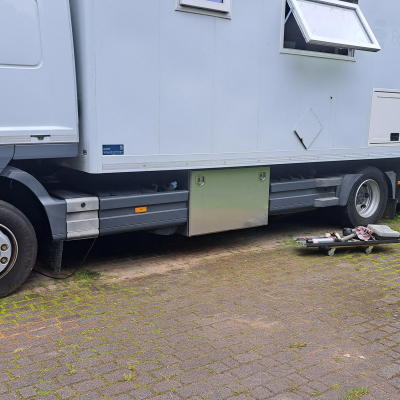

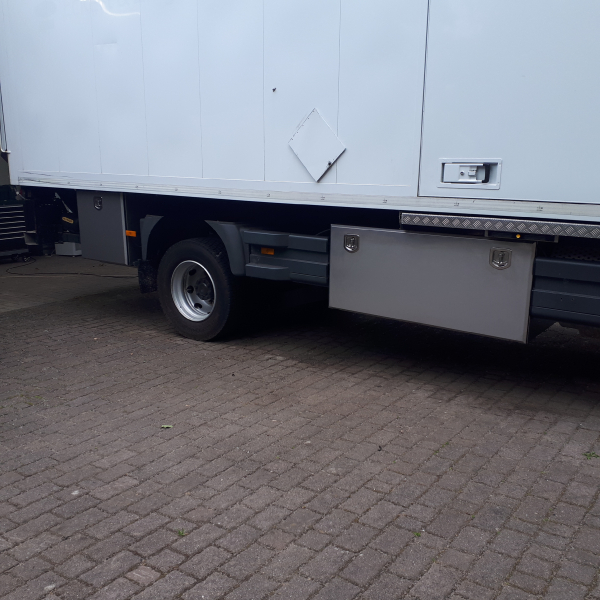

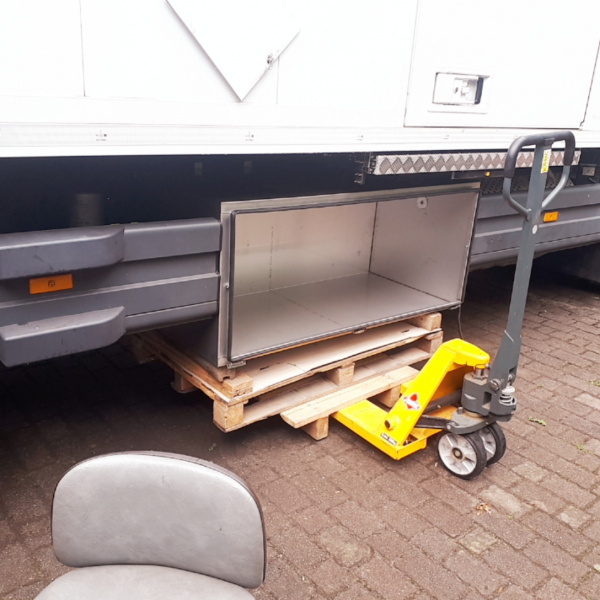

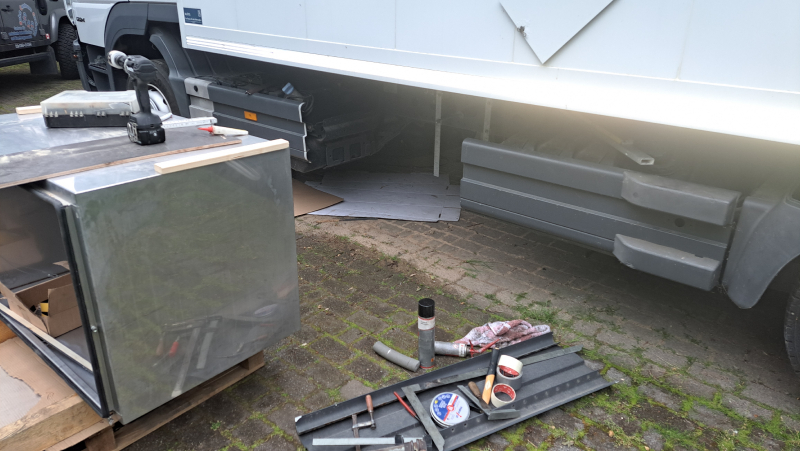

| Storage boxes | 4 Edelstahl - Stauboxen u.a. zur Aufnahme der Heizung, der Frischwasseraufbereitung und des Gastanks |
| Outside cooking facilities | in der rechten hinteren Staubox geplant, hier liegt auch schon eine enstprechende Gasleitung |
| Other | |

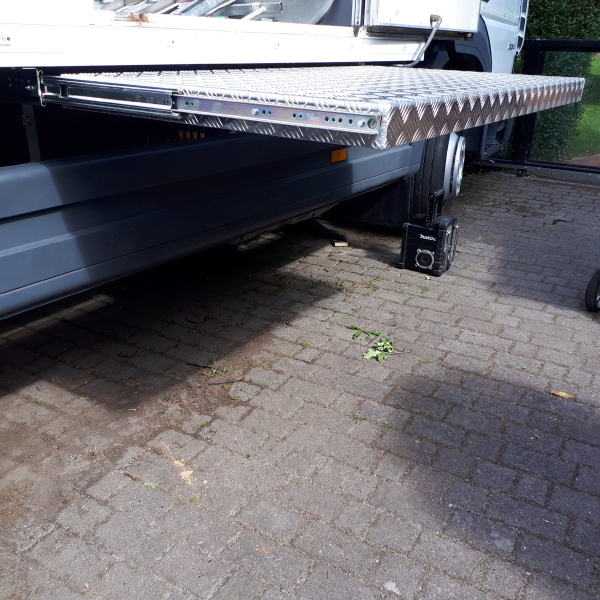

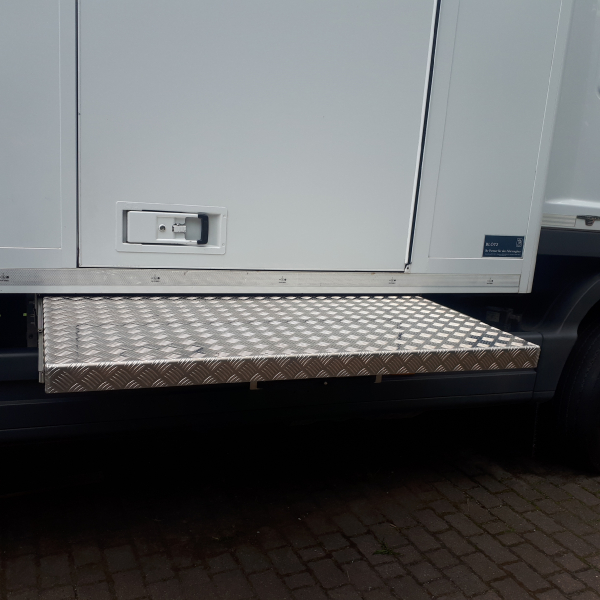

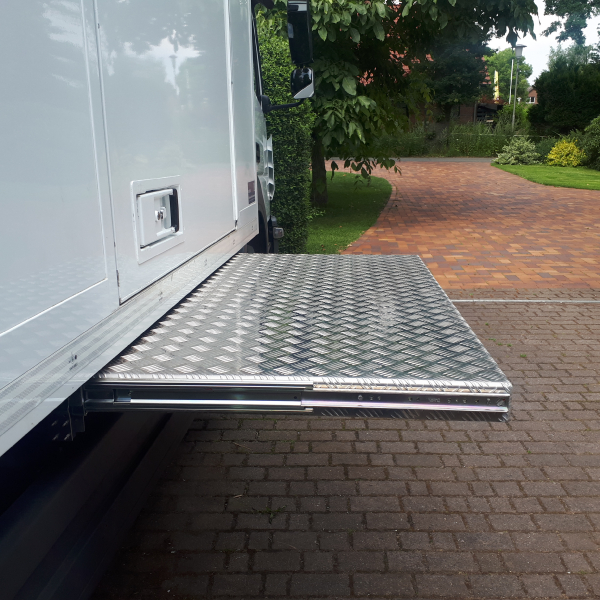

| Einschubpodest an der Seitentür mit 250 kg Schwerlast - Auszügen. Als Treppe dient z.Zt. eine Leiter (Littel Jumbo). | |
