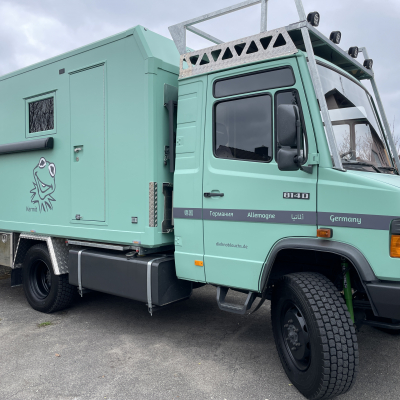

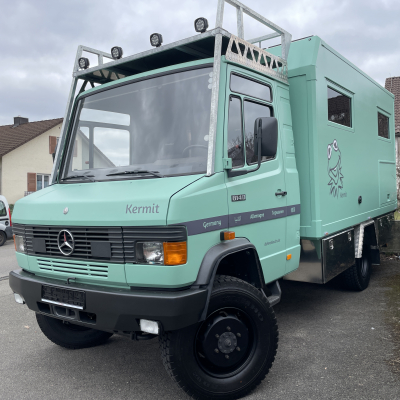

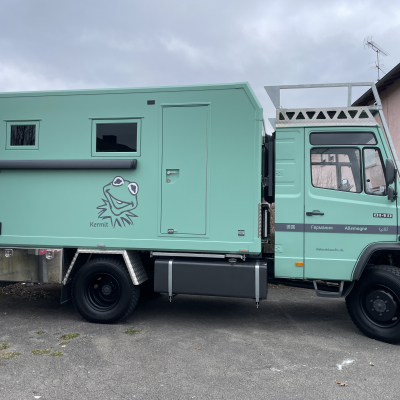

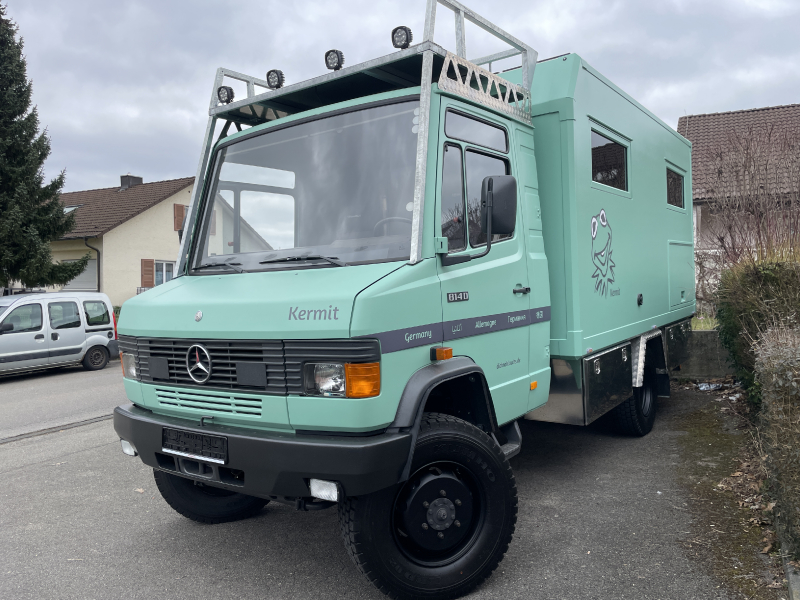

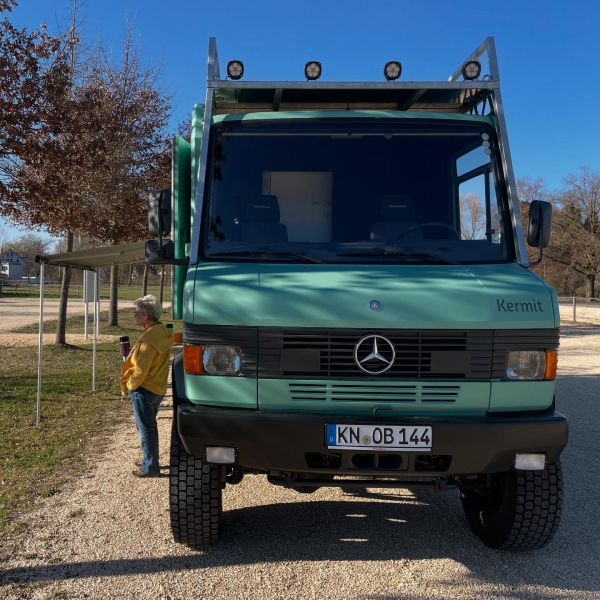

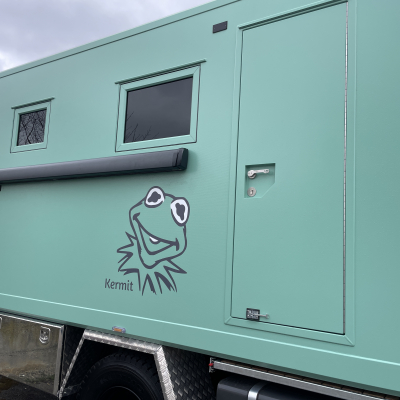

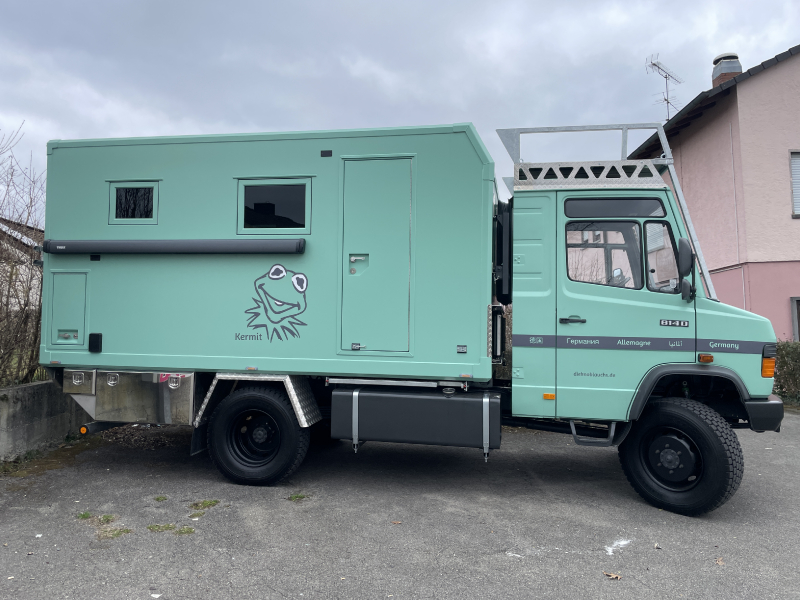

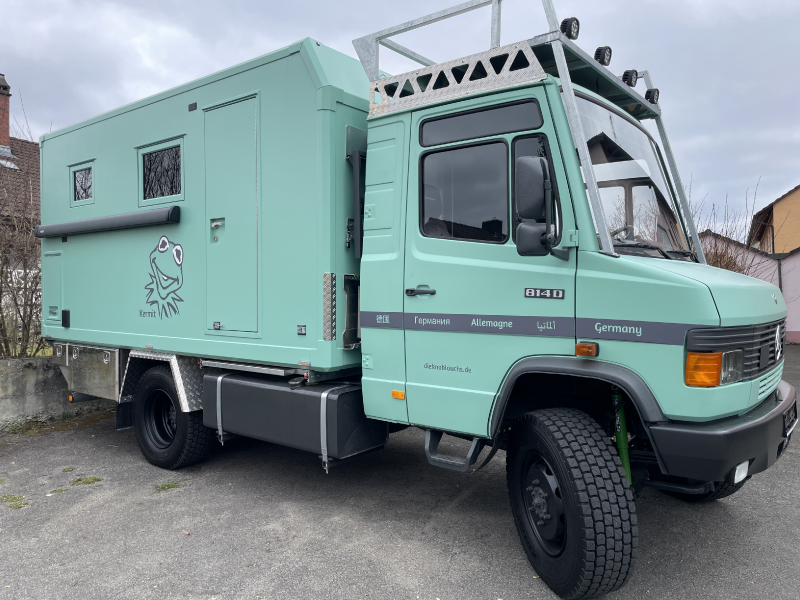

T2-Vario 814 4x4 Kermit

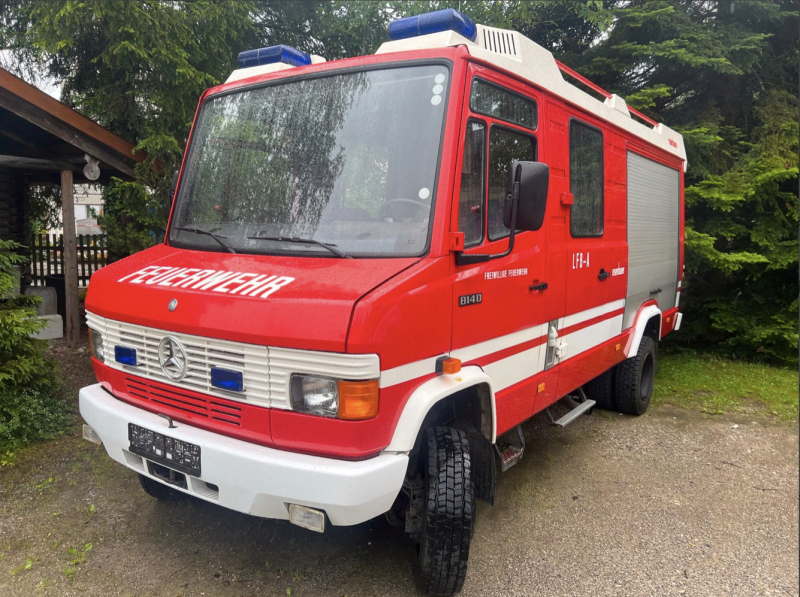

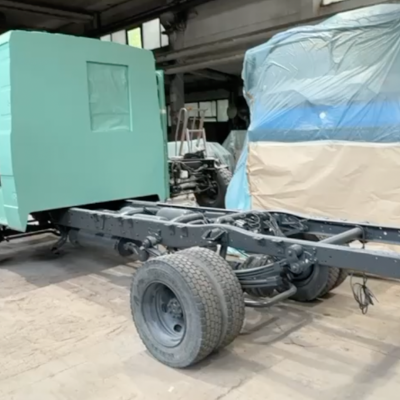

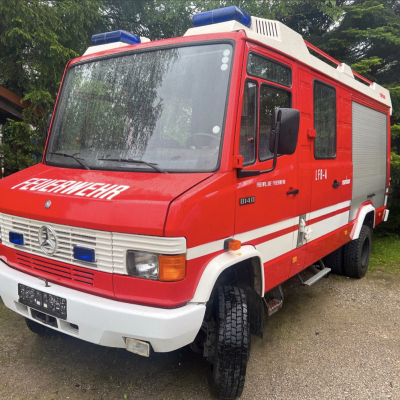

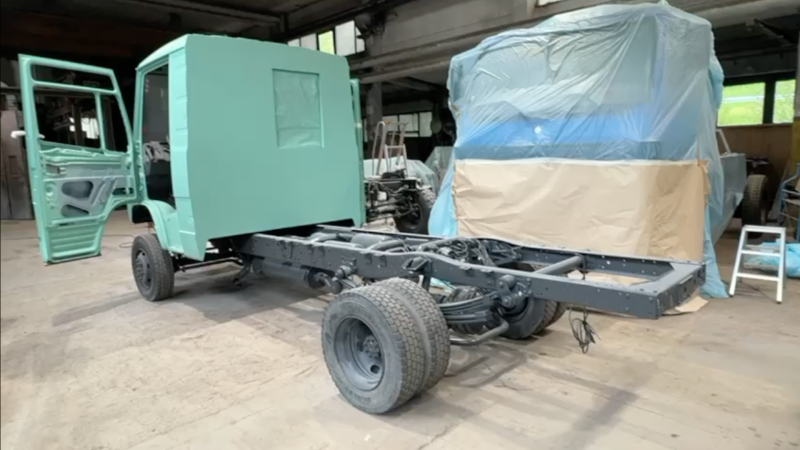

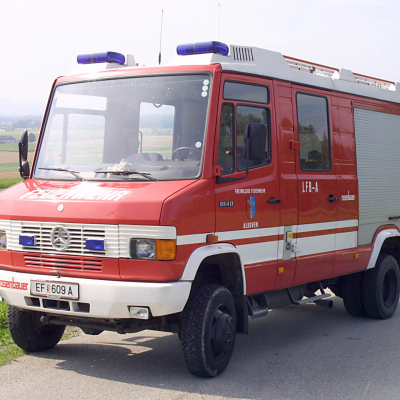

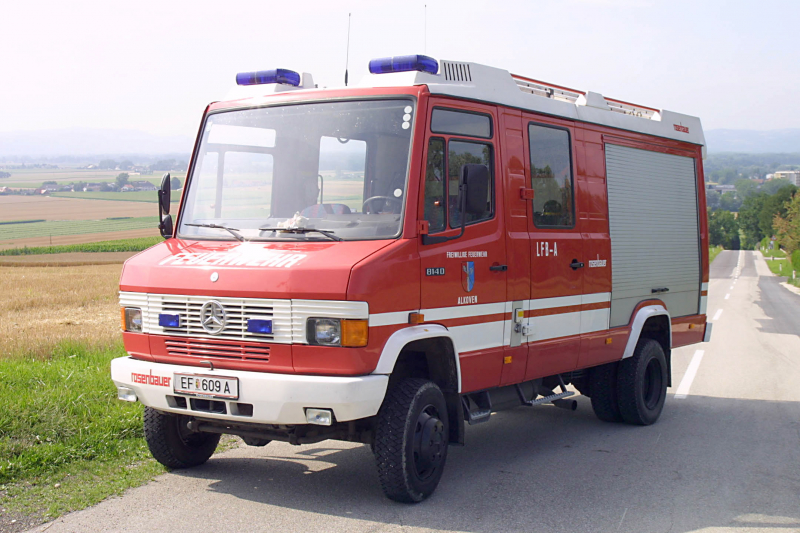

Nachdem wir Willi, einen MB1017 aufgebaut haben, mit ihm einige Jahre gereist sind und ihn dann an nette Nachfolger verkauft haben, entschlossen wir uns, ein zweites Fahrzeug aufzubauen: Kleiner, leichter, etwas neuer. Das Fahrgestell stammt von einer Feuerwehr in Österreich, der Koffer und der Umbau am Fahrgestell läuft zusammen mit einem professionellen Fahrzeugbauer. Den Innenausbau machen wir wieder selbst. Durch unser fortschreitendes Alter wird das Bett längs eingebaut, die Kabine wird kürzer, das Bad wandert an die Beifahrerseite ....

General Information

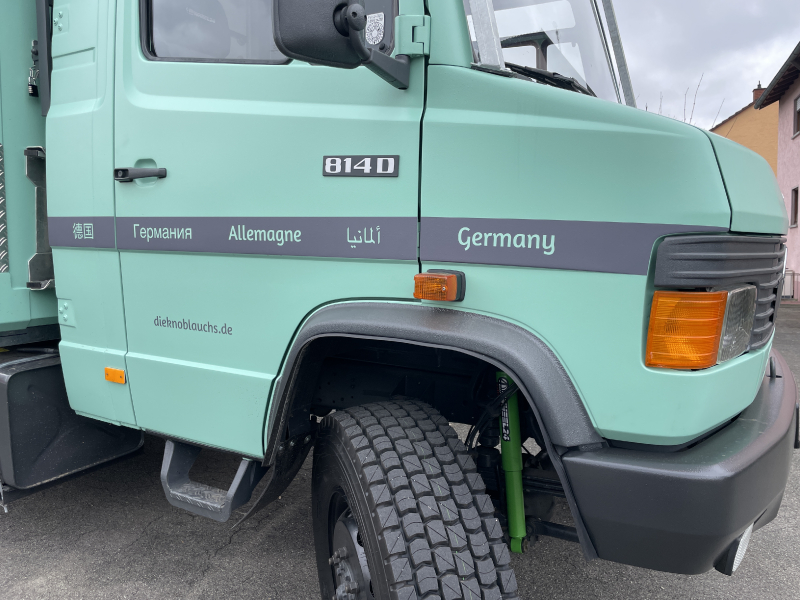

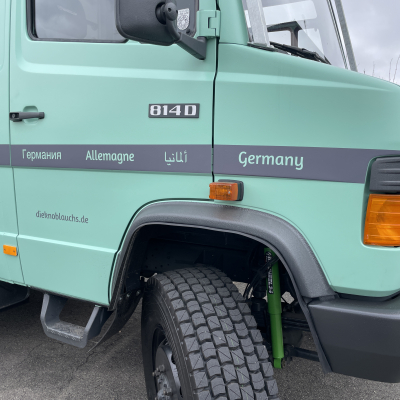

Manufacturer and model Mercedes Vario 814 DA 4x4
Name Uwe Knoblauch
Country Deutschland
Website https://dieknoblauchs.de
Year of manufacture 1994
For sale? no

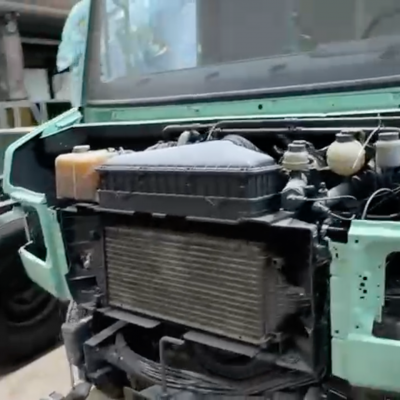

Engine

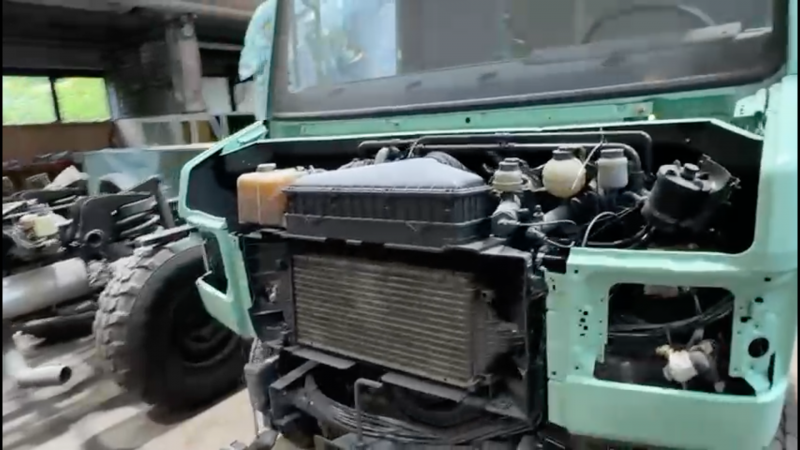

Engine type OM364
Cubic capacity 3972
Number of cylinders 4
Horsepower 136
Torque 408 Nm
Other
Leistung wird noch gesteigert - auf ca.180PS

Chassis

4x2, 4x4, 6x6, 8x8 4x4

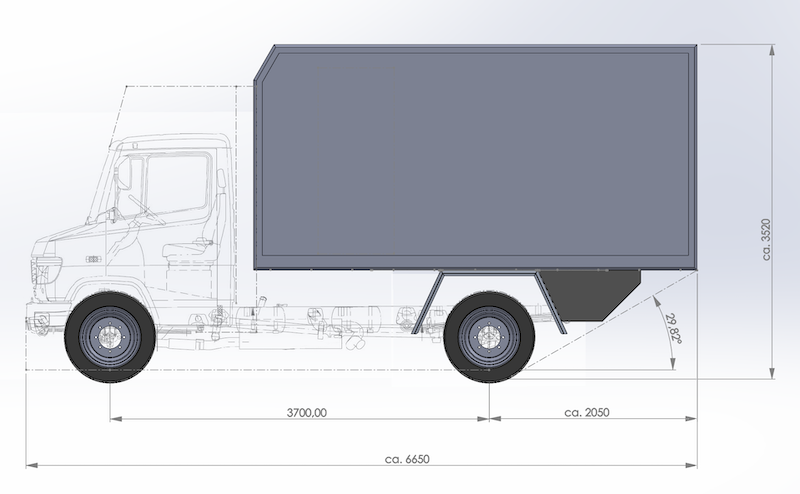

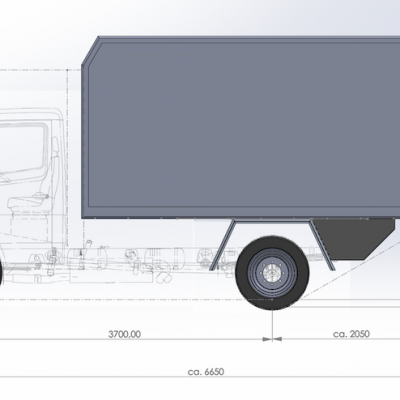

Wheel base 3700
Number of seats 2

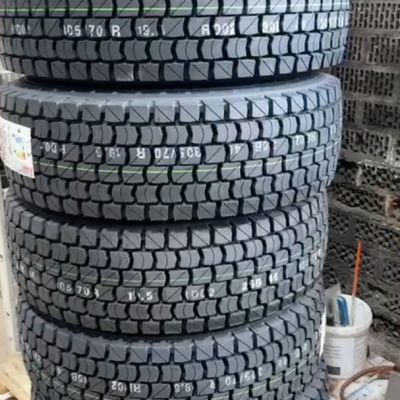

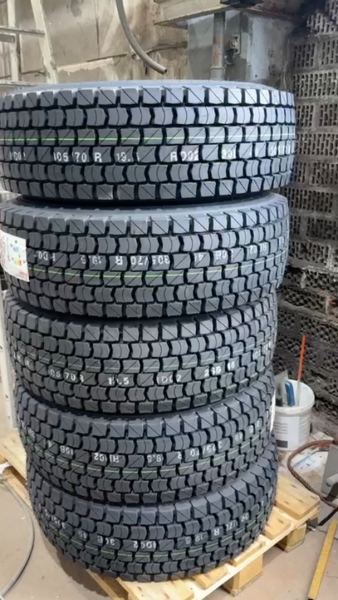

Tyre size 305/70 R19,5
Rim size Gabo
Type of tyre Baustellen mit Schneeflocke
Tank capacity ca. 300l
Diesel filter no
Permanent or manually selectable 4-wheel drive permanennt
Diff locks Mitte und Hinten

Cabin

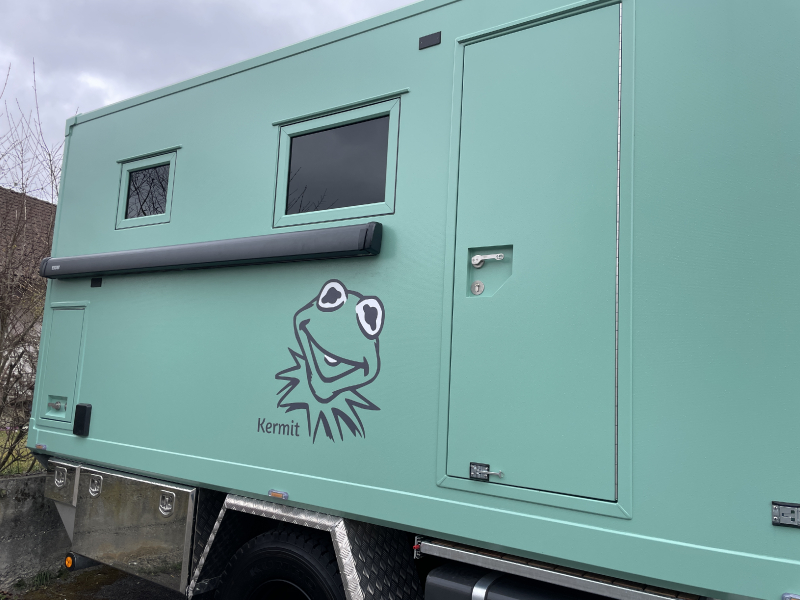

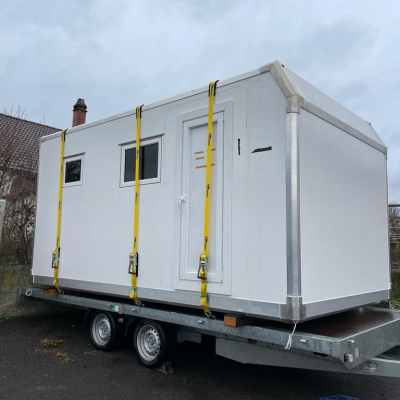

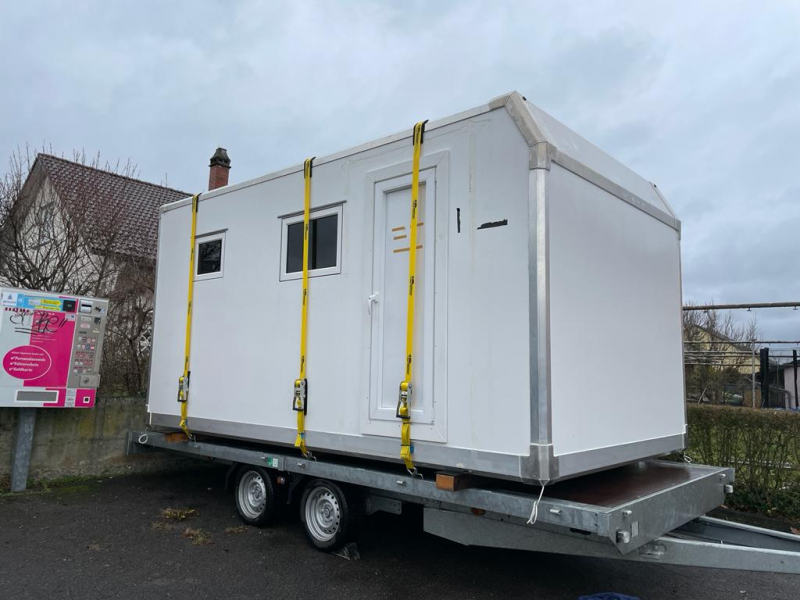

Manufacturer of the cabin 4wheel24

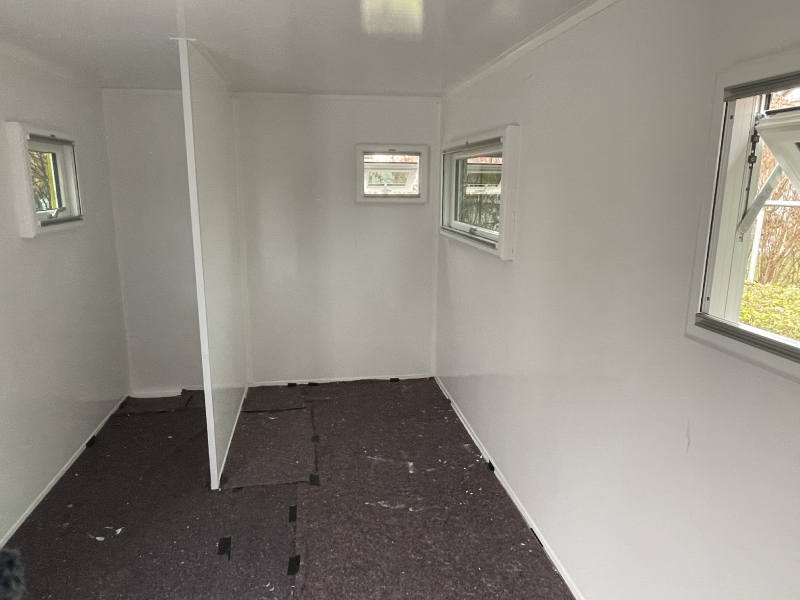

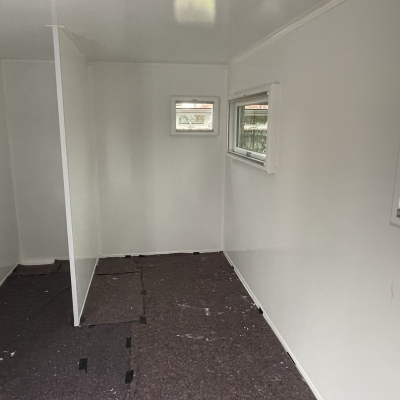

Inner dimensions (LxWxH) L4200 B2200 H2050
Cabin material GFK
Kind and thickness of insulation 55mm
Number of beds 2

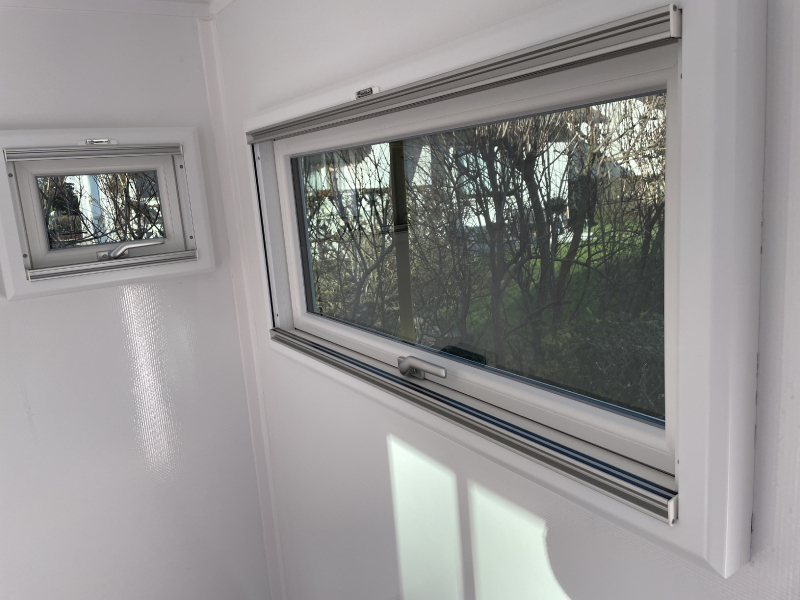

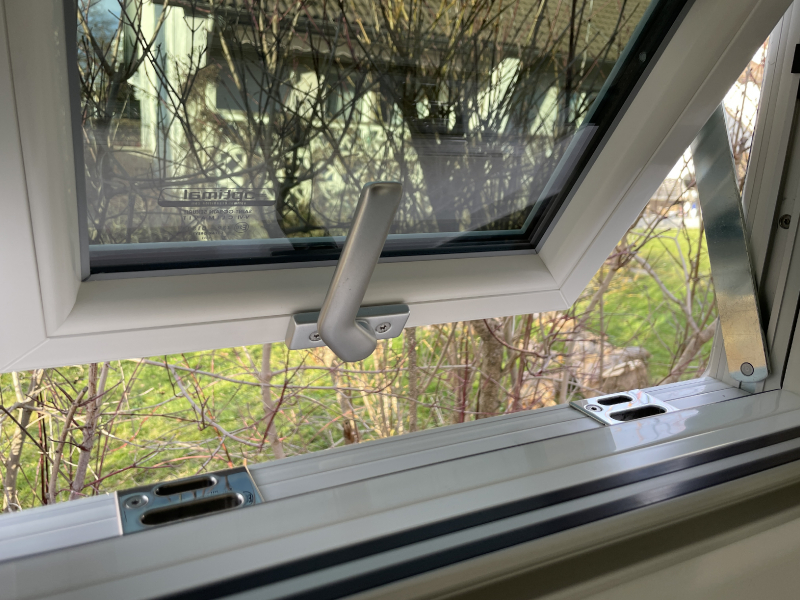

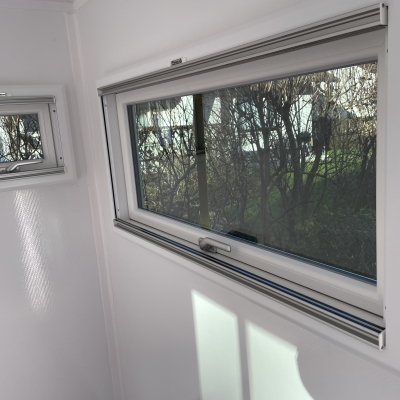

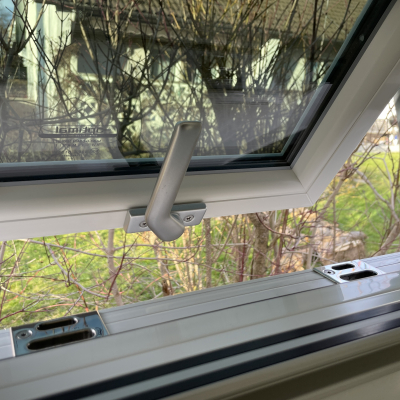

Windows Optimal
Subframe federgelagert
Other
wird von 4wheel24 erstellt

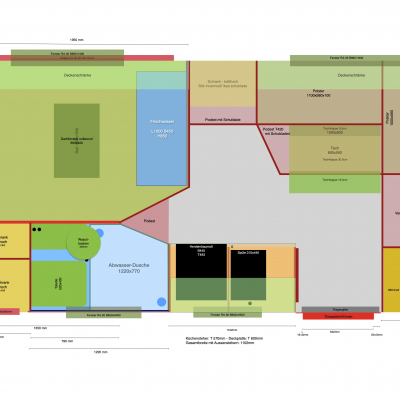

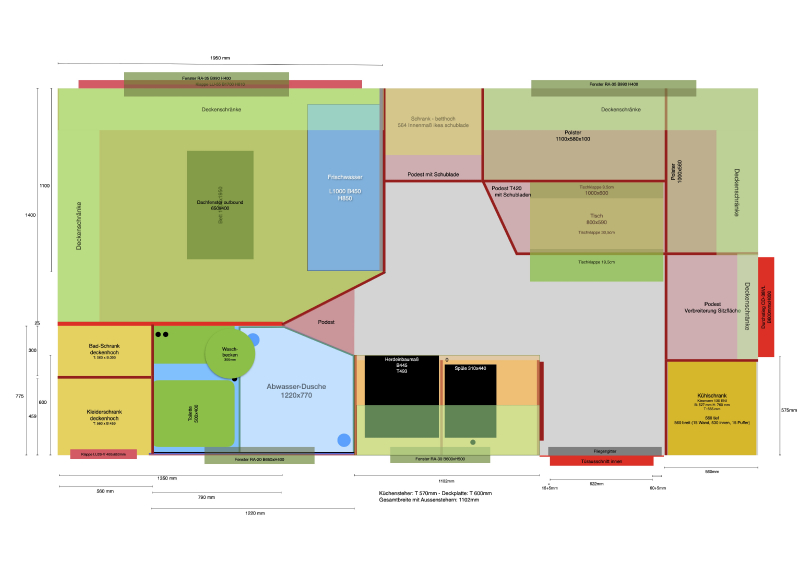

Floor plan

Explanation of floor plan

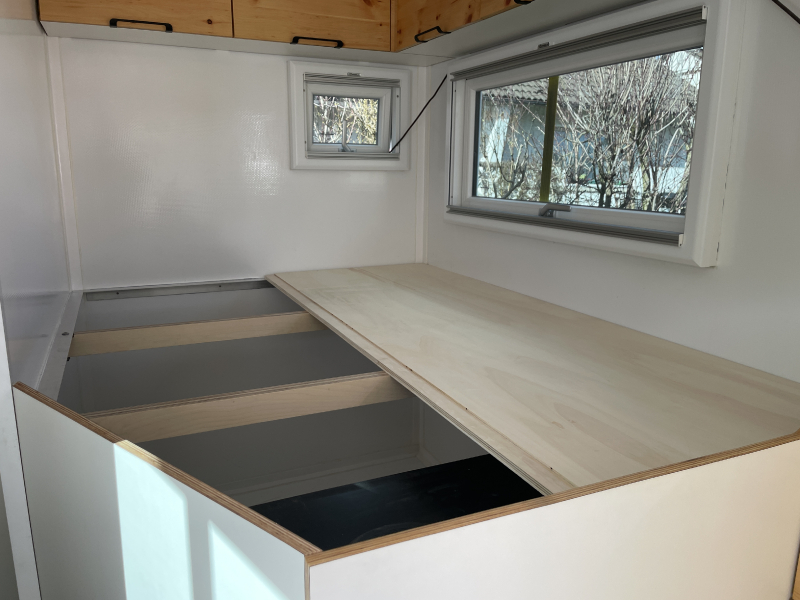

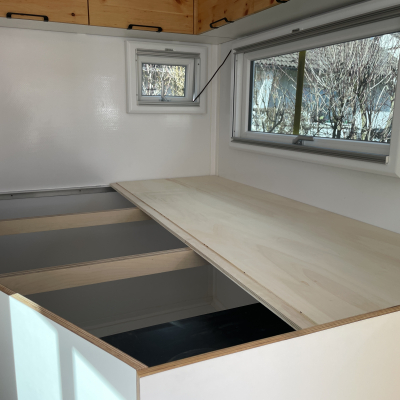

Unsere neue Vorgabe: Um den anderen nachts nicht zu stören, positionieren wir die Betten längs. Da gleichzeitig die Kabine kürzer wird, ist das die erste Herausforderung. Durch die Vorlieben meiner Frau, ist eine Dusche im Eingang keine Option, die zweite Herausforderung. Eine Dinette gefällt uns beiden nicht: dritte Herausforderung. Herausgekommen ist der angefügte Grundriss.

Furniture

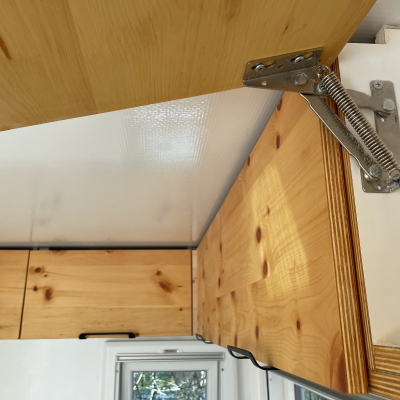

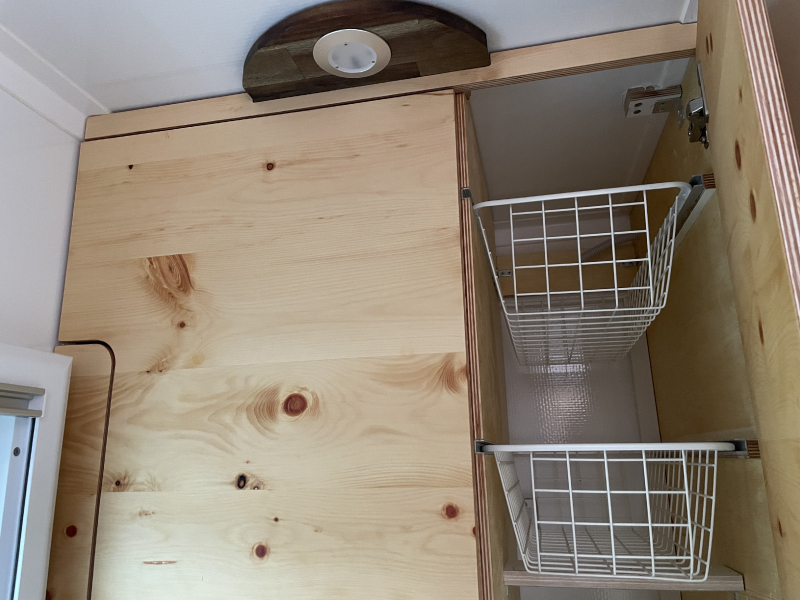

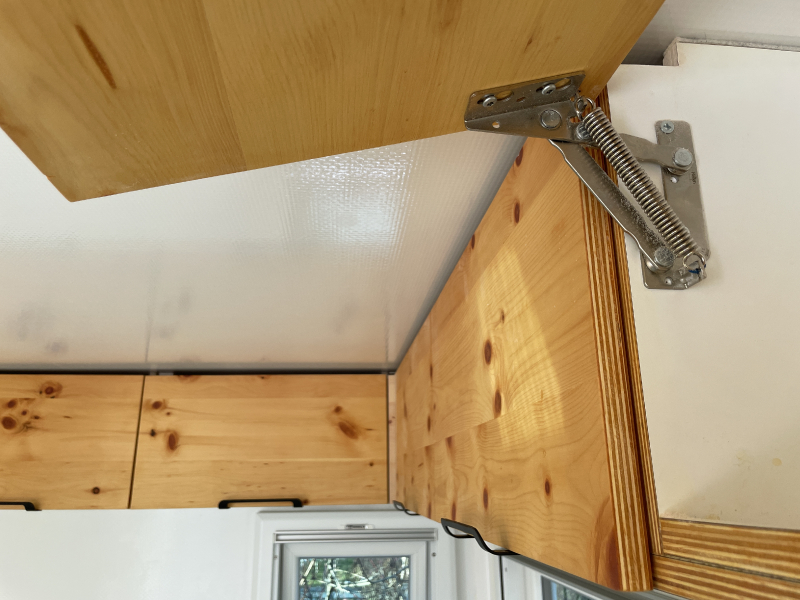

Material of furniture Queensply Leichtbauholz (halb so schwer wie Birke-Multiplex) in 16mm
Other

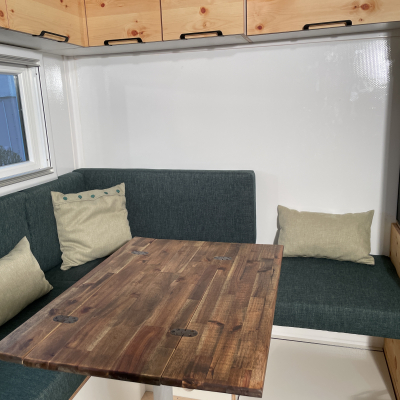

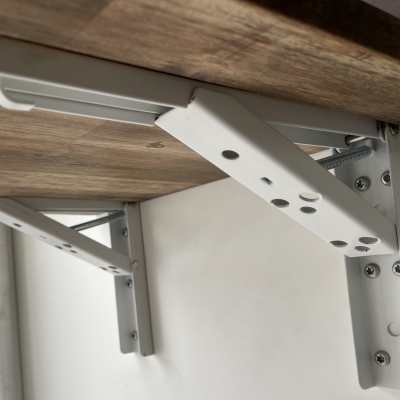

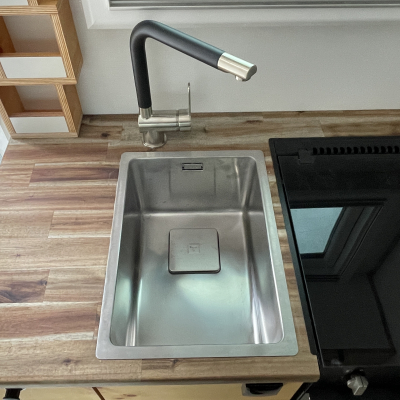

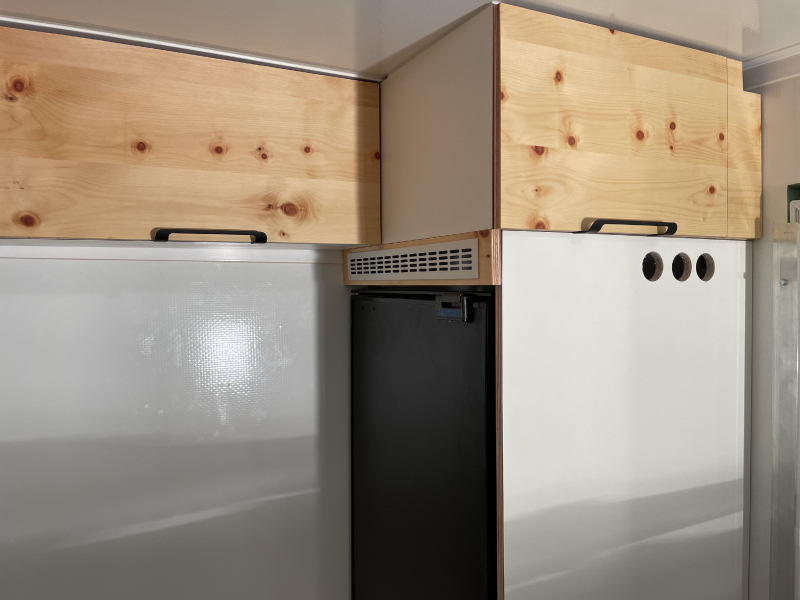

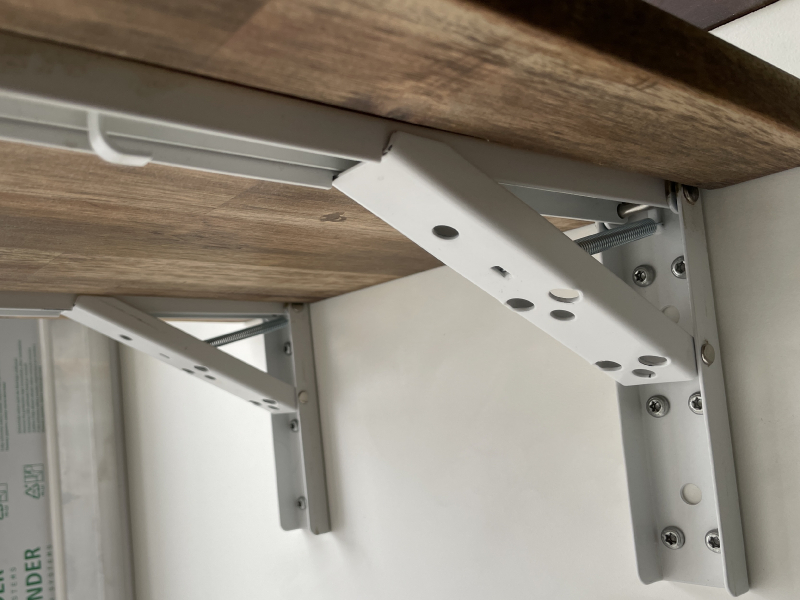

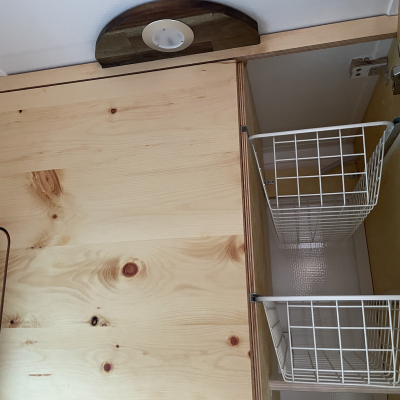

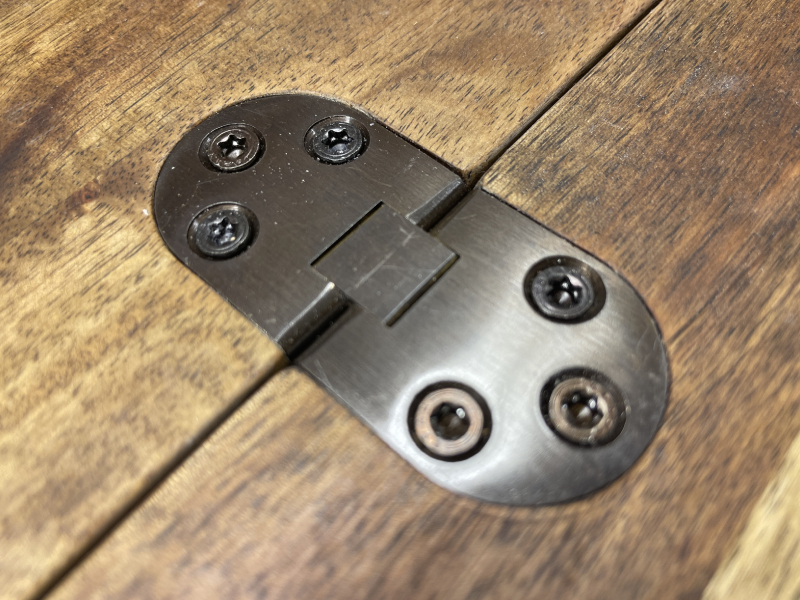

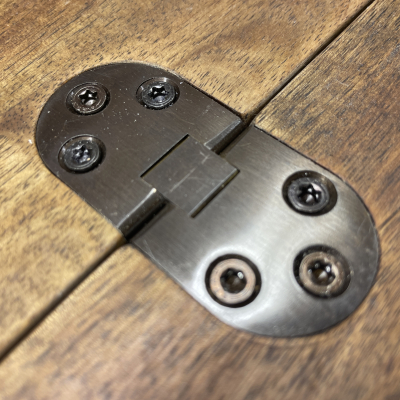

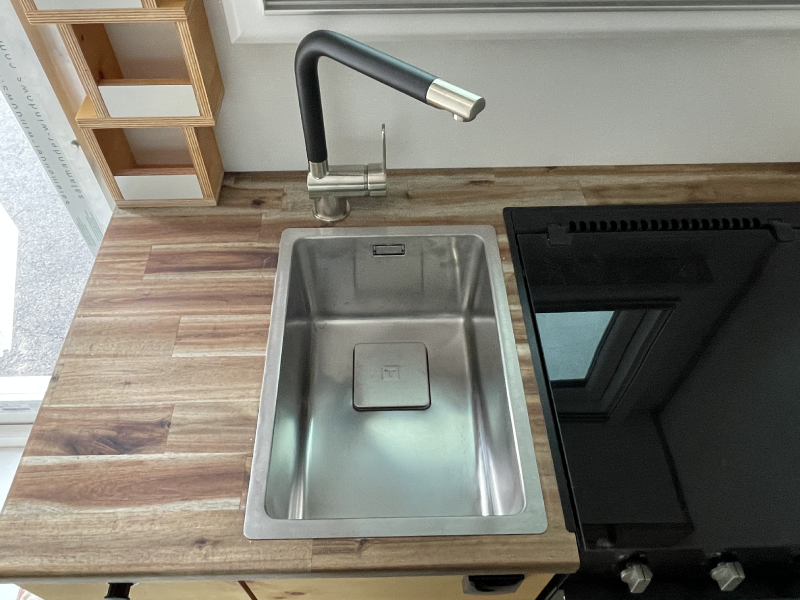

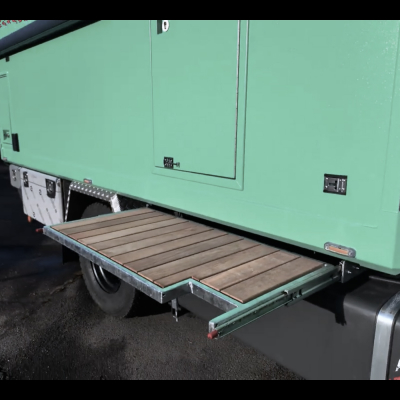

Wir wollen in jedem Fall die 7,5t einhalten - bzw. deutlich darunter bleiben - da MUSS leicht gebaut werden. Queensply (von plattenladen.eu) ist superleicht. Wir verwenden für die Korpusse eine weisse HPL-Beschichtung, für die Fronten ein Echtholzfunier in Zirbe und für die massiven Holzteile (Tisch, Küchenplatte, Trittstufe etc) Akazie vom Bauhaus. Da die Schraubfestigkeit geringer ist, verwende ich teilweise Euroschrauben und Eindrehmuffen oder ein Alu-L-Profil an neuralgischen Stellen. Das ölen der Oberflächen gibt diesen eine höhere Festigkeit und sieht toll aus.

Cooking stove

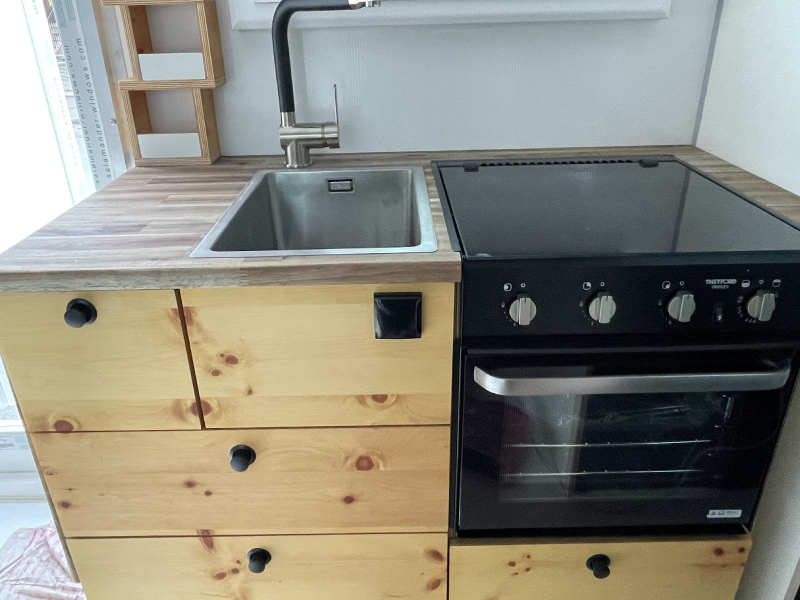

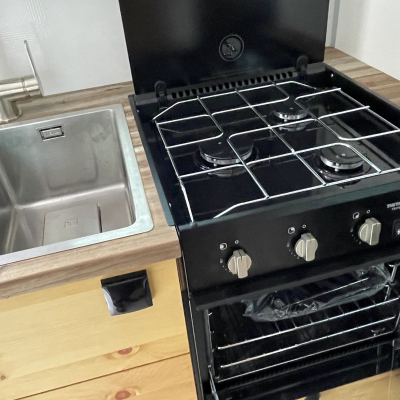

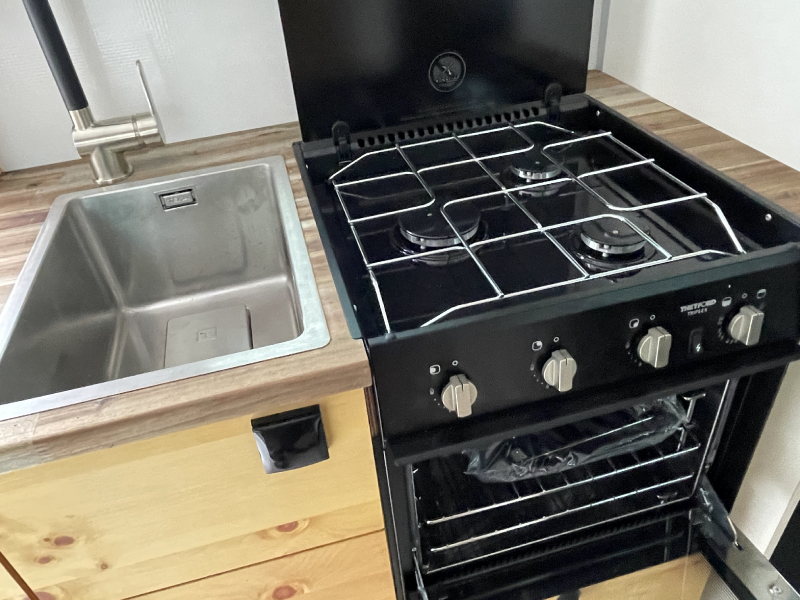

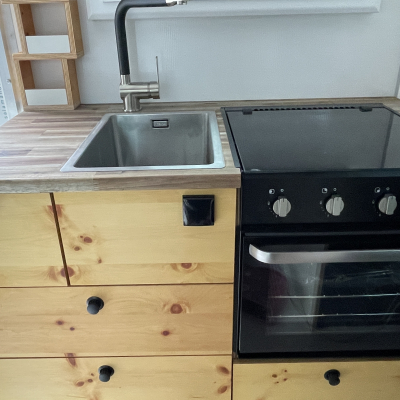

Cooking stove Thetford Triplex - hat sich jahrelang bewährt
Gas installation Gastank im Heck im Rahmen

Refrigerator; cool box

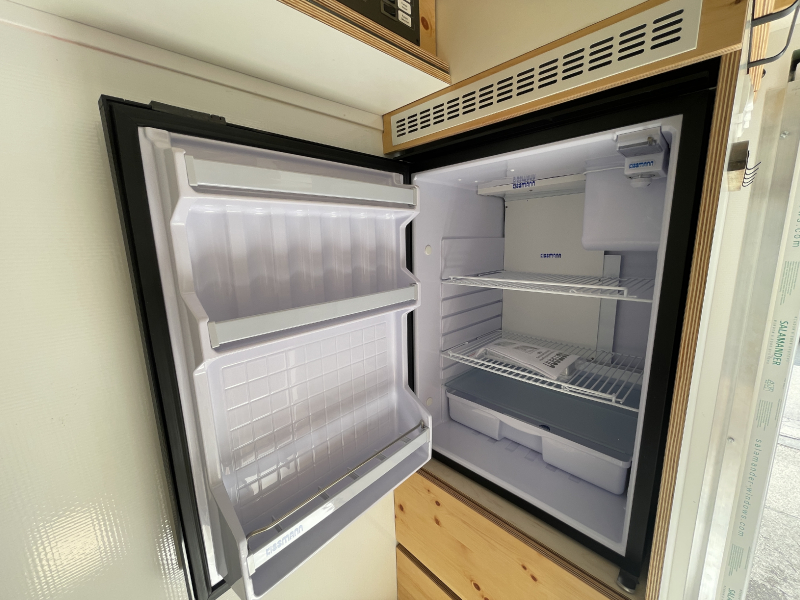

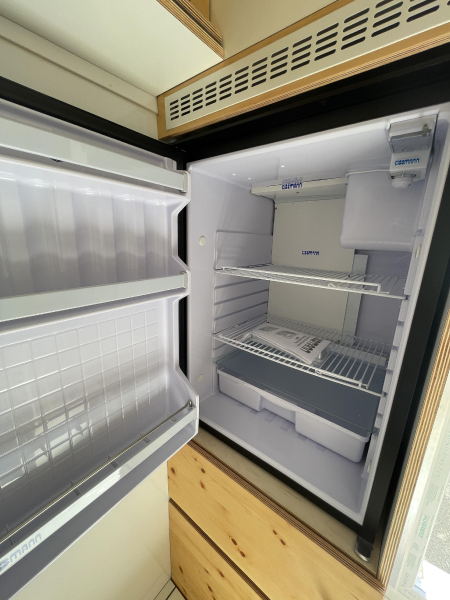

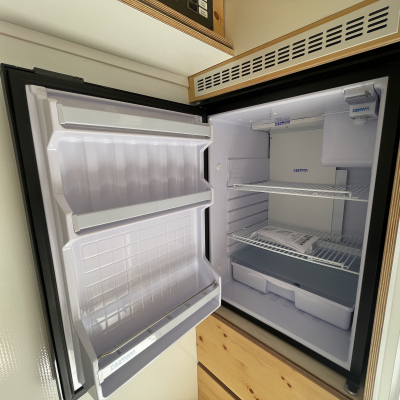

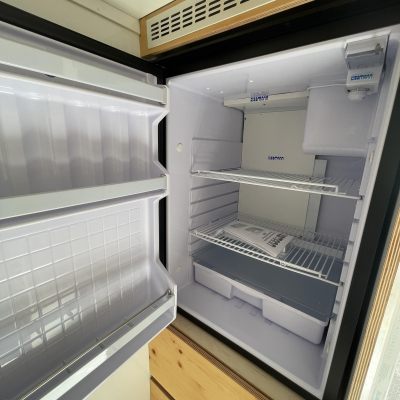

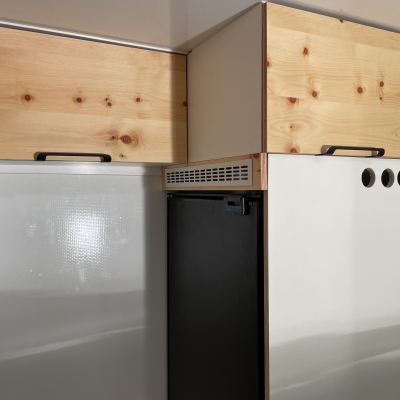

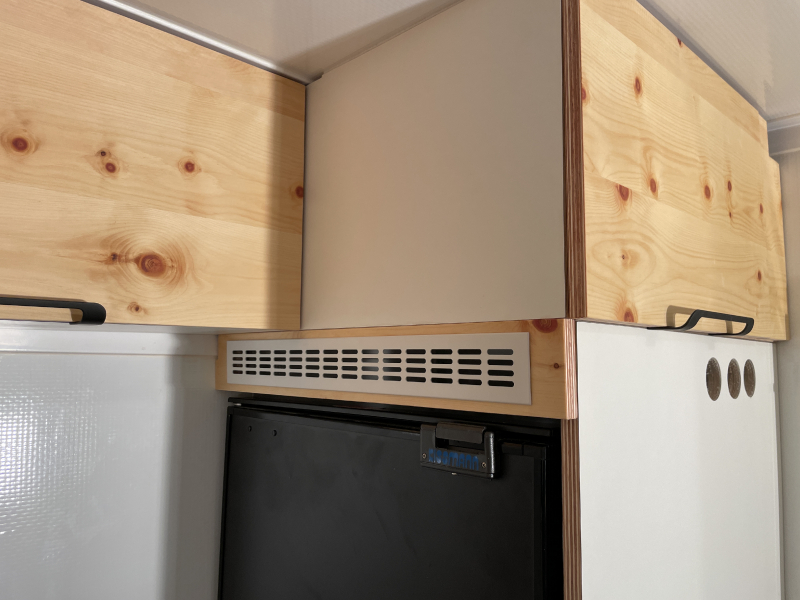

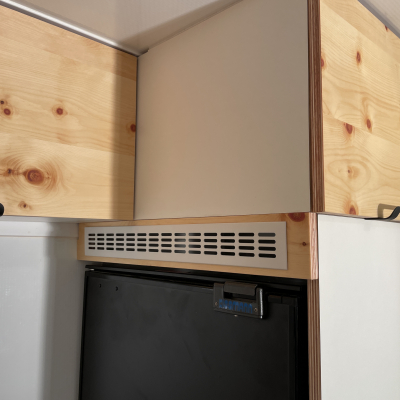

Manufacturer and type of fridge / cooler Kissmann KBE 130 Eni ohne Eisfach - mit Kältetauscher an der Rückseite

Power supply

Voltage in the chassis 24v
Voltage in the cabin 12V
110V / 230V in the cabin? yes

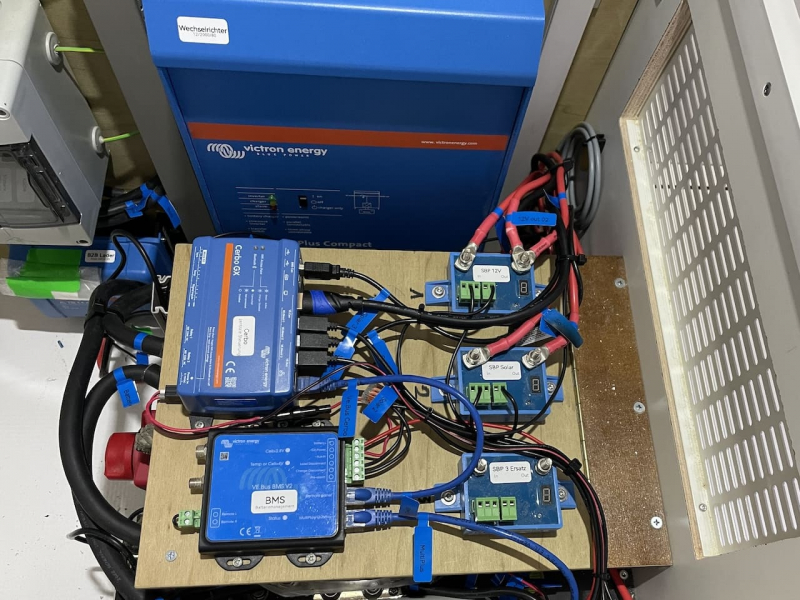

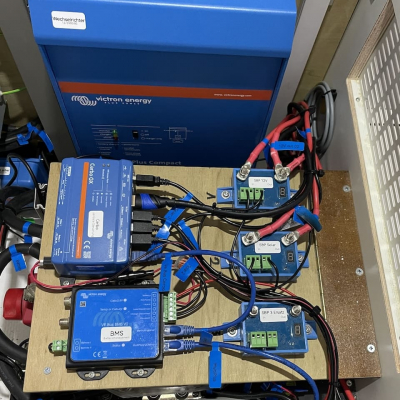

Inverter MultiPlus Compact 12/2000/80-30
Other

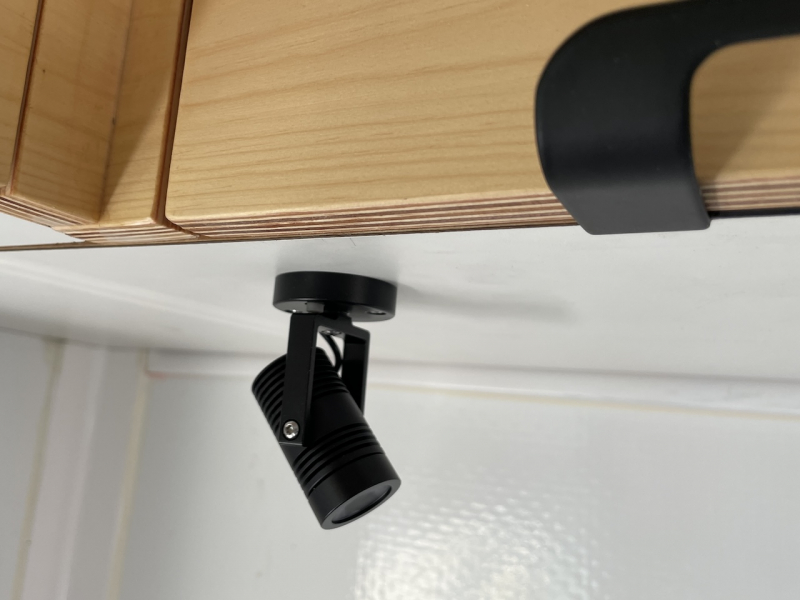

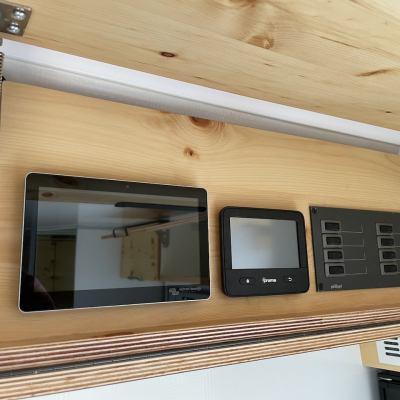

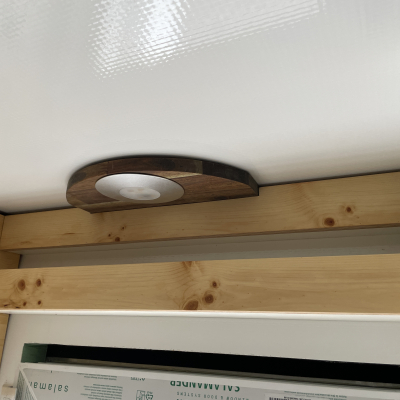

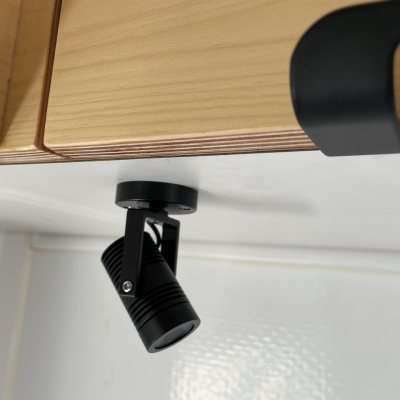

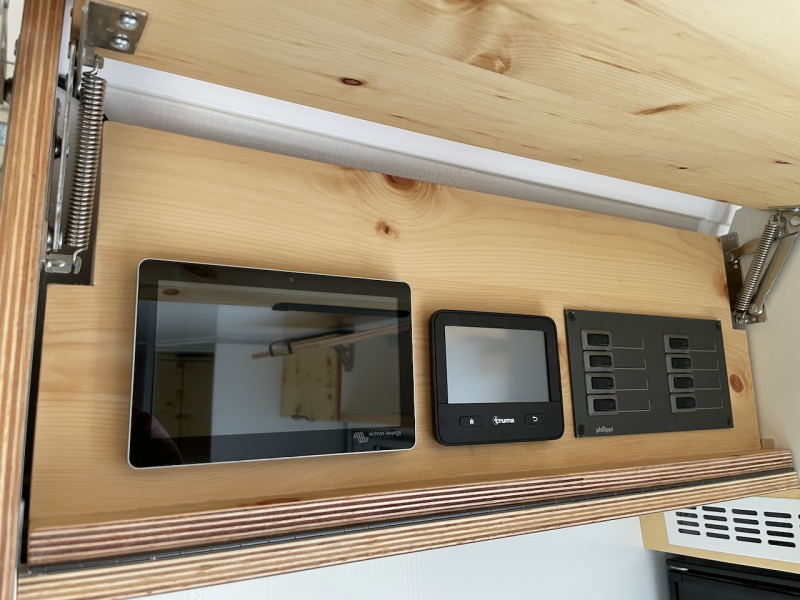

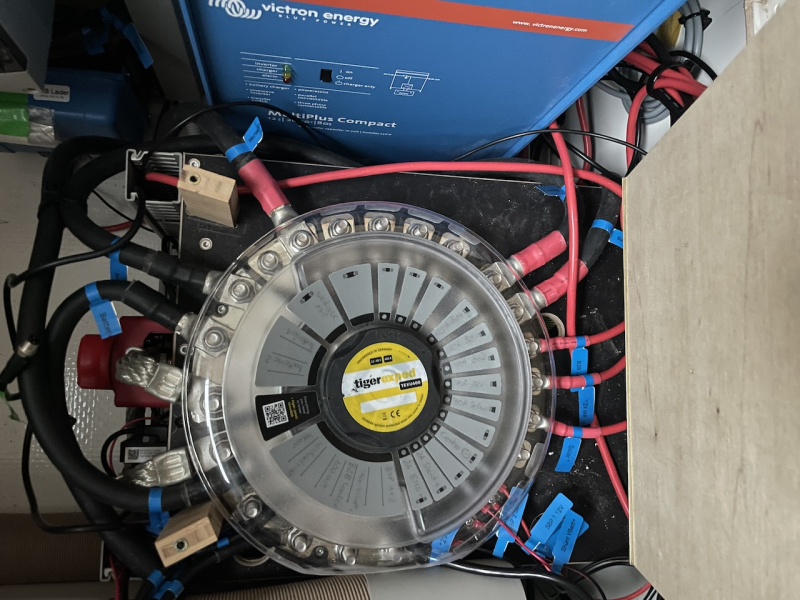

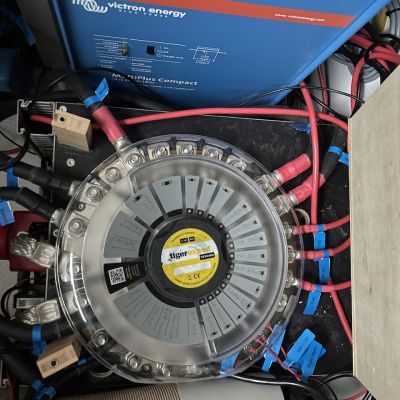

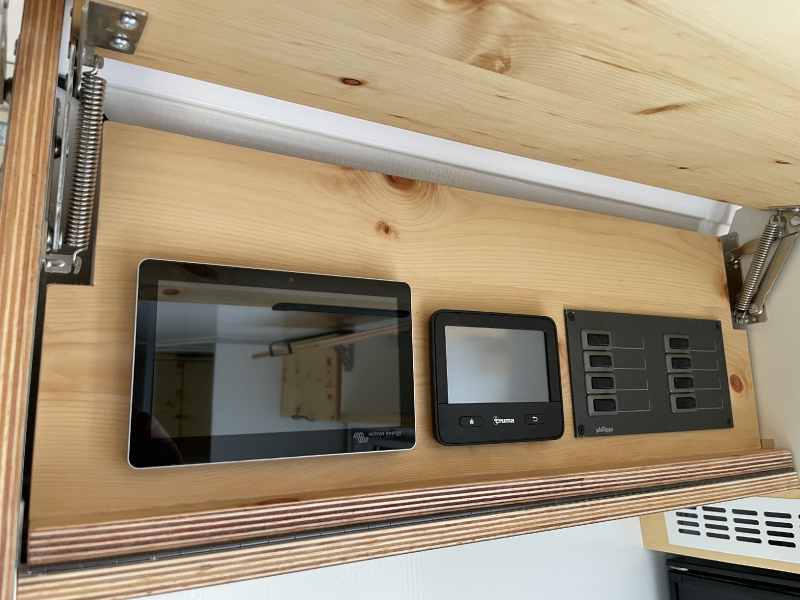

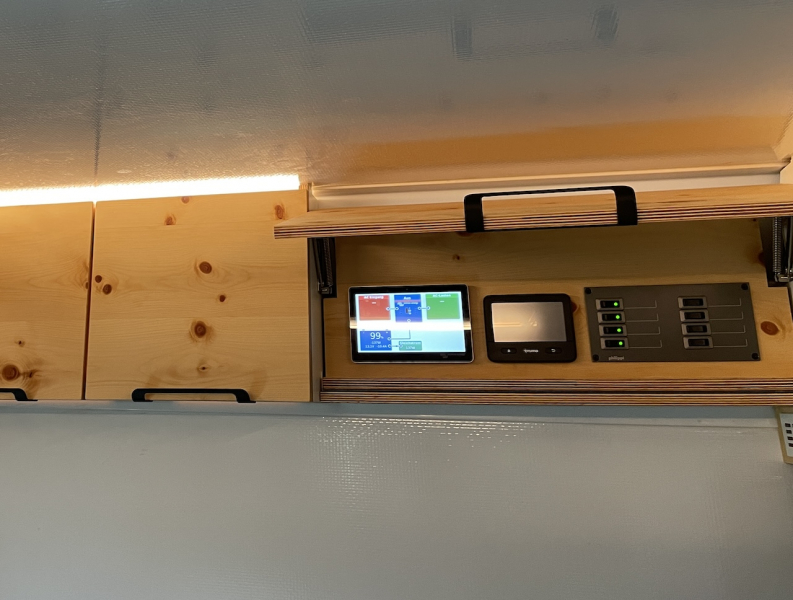

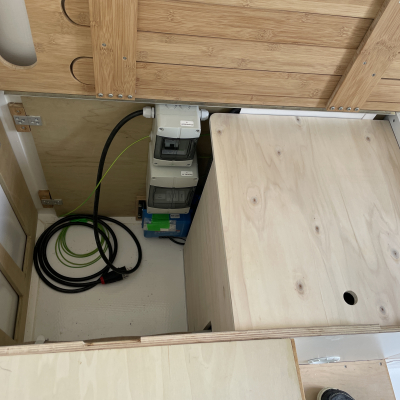

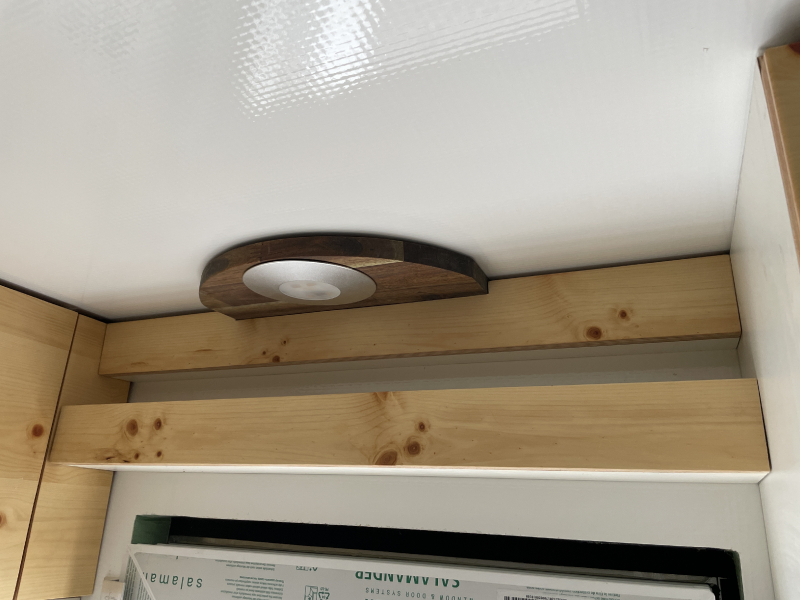

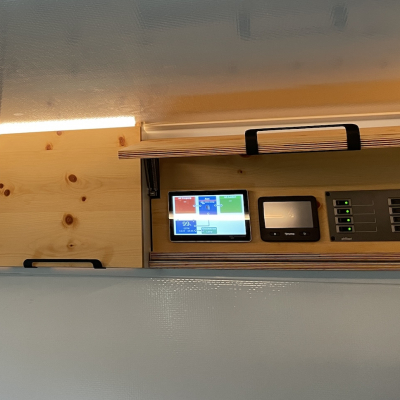

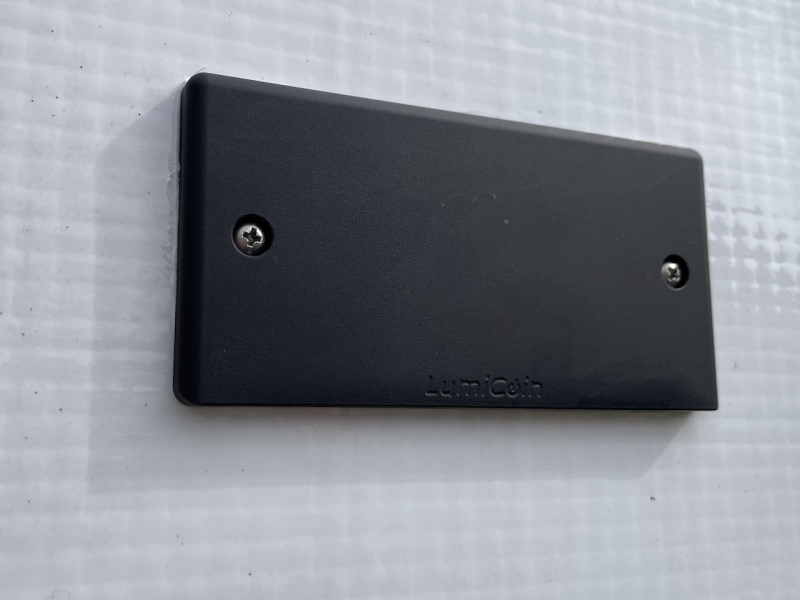

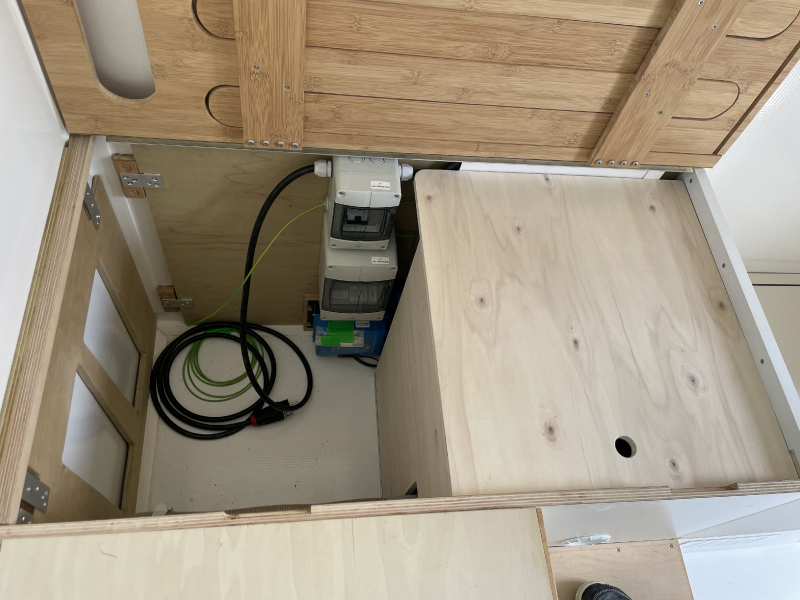

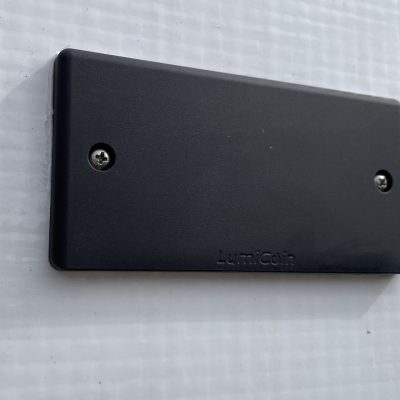

Bedienung mit Cerbo und 7" Bildschirm, Verteilung mit Texu ("Ufo" von tigerexped), 12V Verteilung mit Philippi-Panel, Steckdosen und Schalter von Berker, Lampen von Lumicoin, Unterbringung in vorderer Sitzbank mit entsprechenden Lüftungsgittern

Capacity of batteries in the cabin

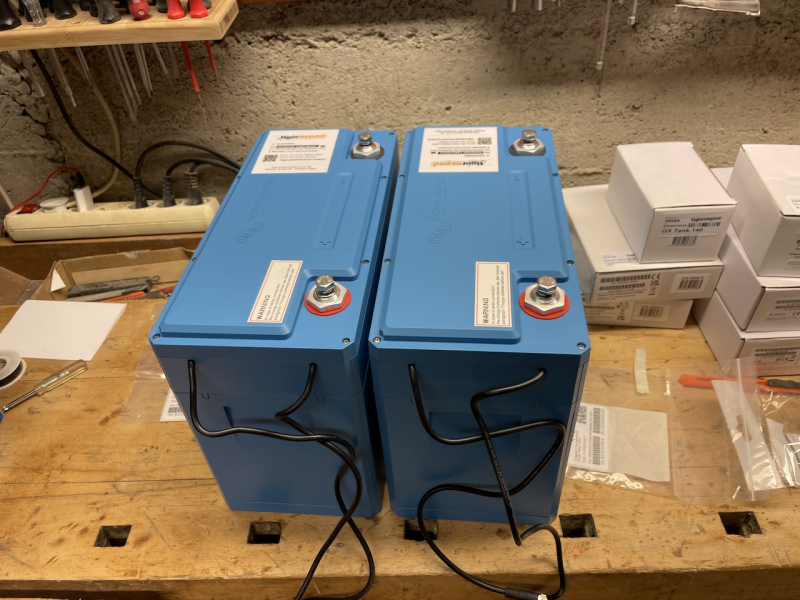

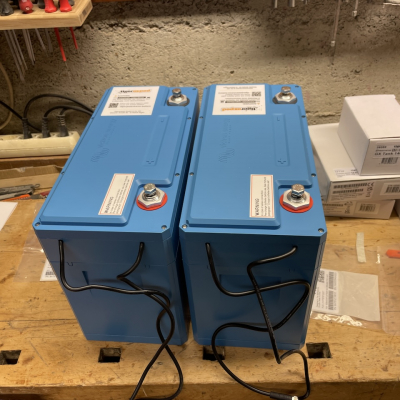

Capacity of batteries in the cabin 2x Victron Smart LiFePO4 je 160Ah 12,8 V
Battery type Smart LiFePO4
Battery charger for cabin batteries Victron Orion-TR 24 - 12 / 30
Battery management VE.bus BMS V2 und SmartShunt 500 A
Other
Elektrokonzept erstellt zusammen mit tigerexped (für mich als Einsteiger sehr zu empfehlen)

Power generation

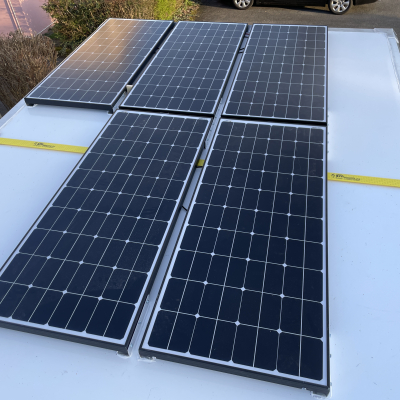

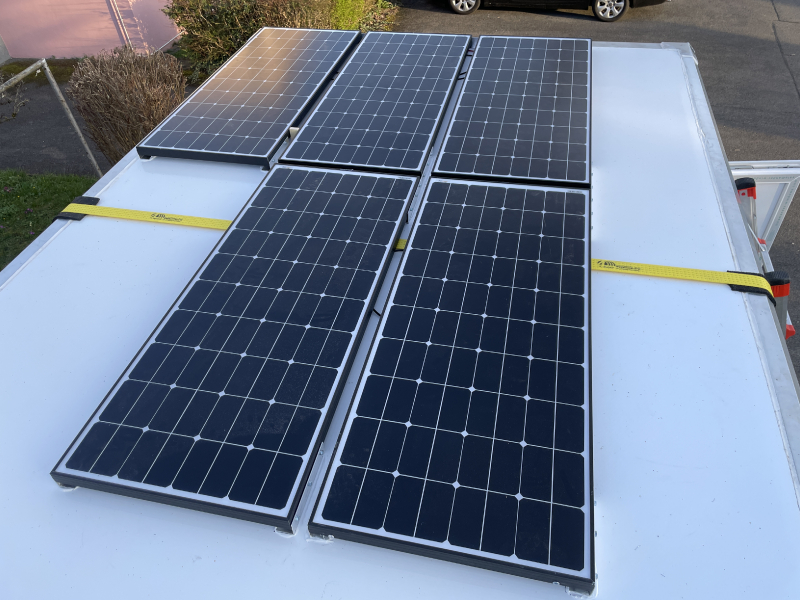

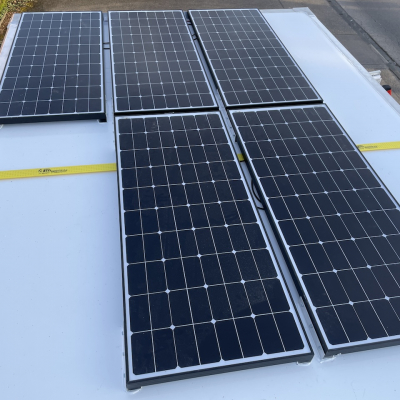

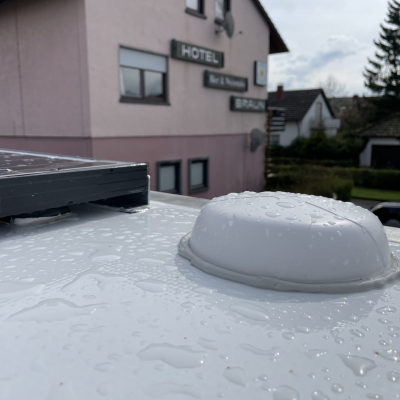

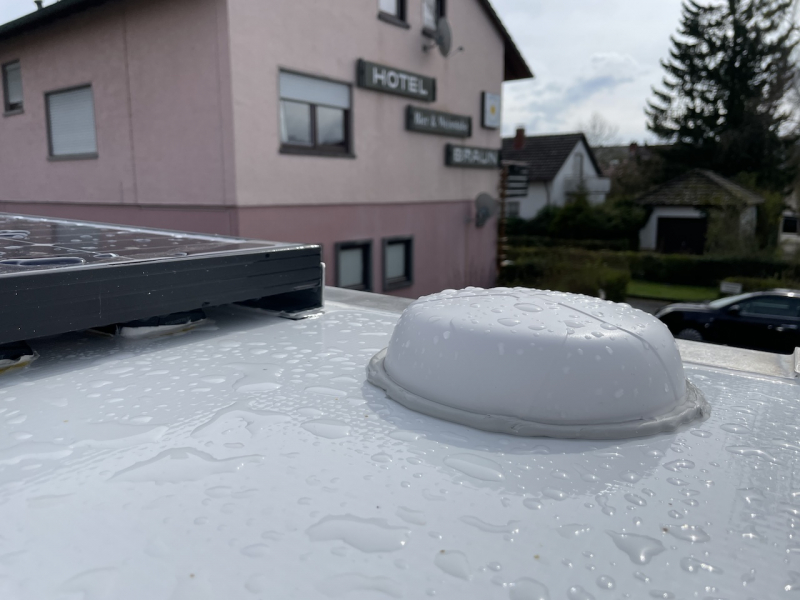

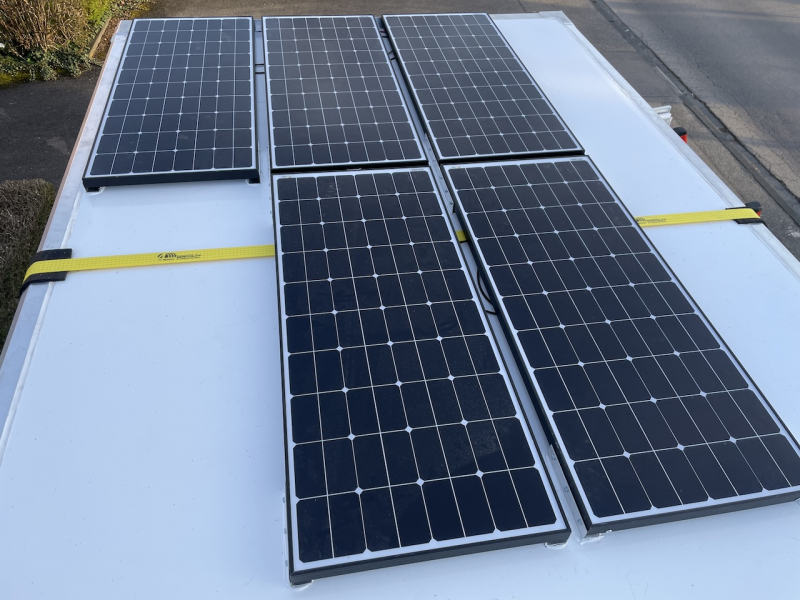

Solar capacity 5x Black Tiger 150W und Faltpanel von Ecoflow 160W: 910W

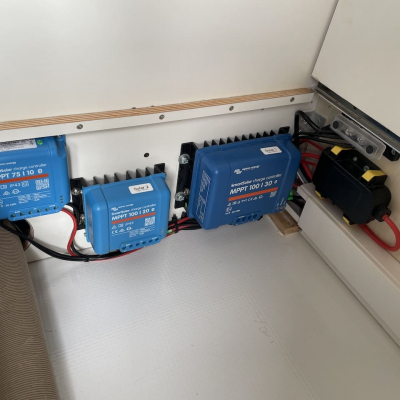

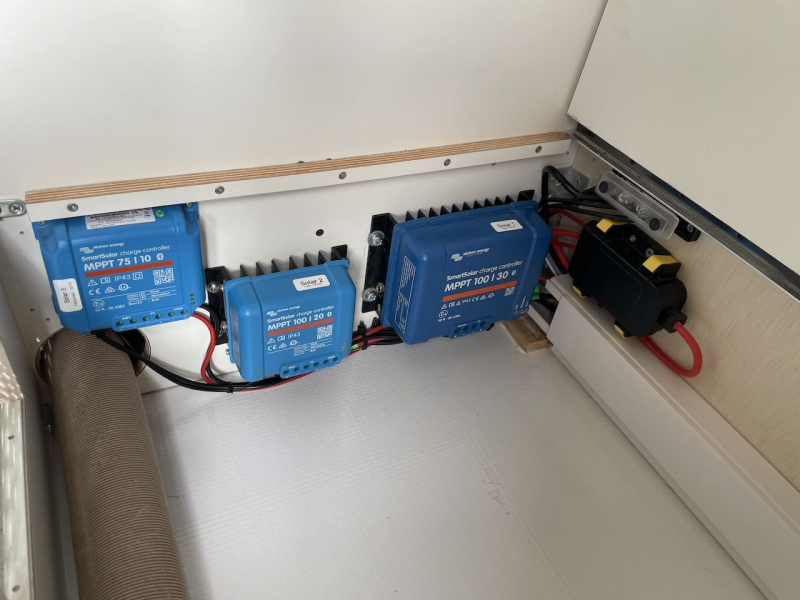

Solar controller SmartSolar MPPT 100/30, MPPT 100/20, MPPT 75/10
Fuel cell no
Power generator nein
Other
extra Regler für Faltpanel

Heating system

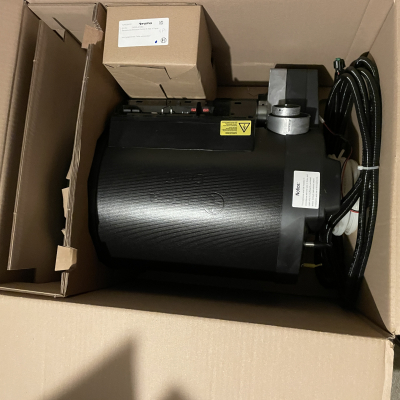

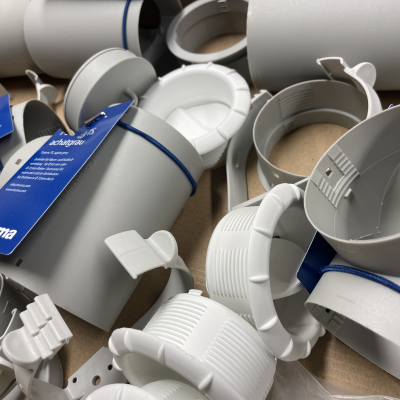

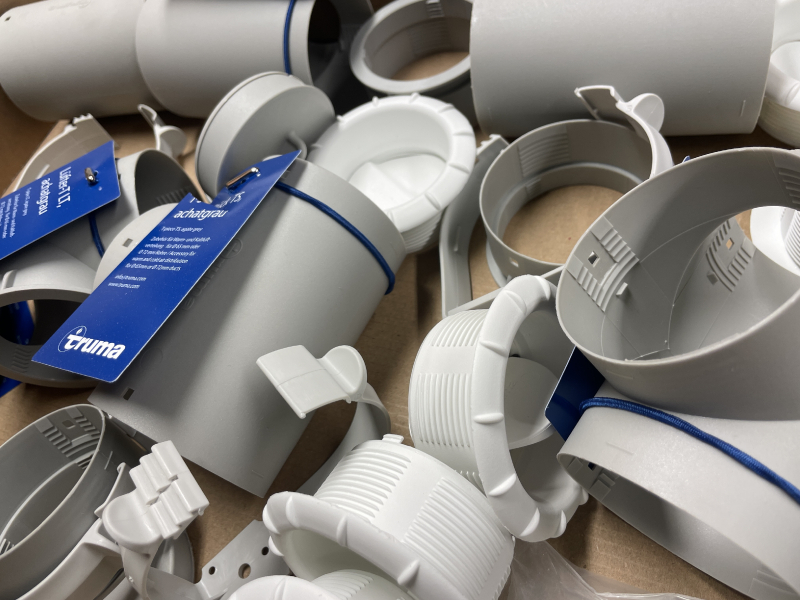

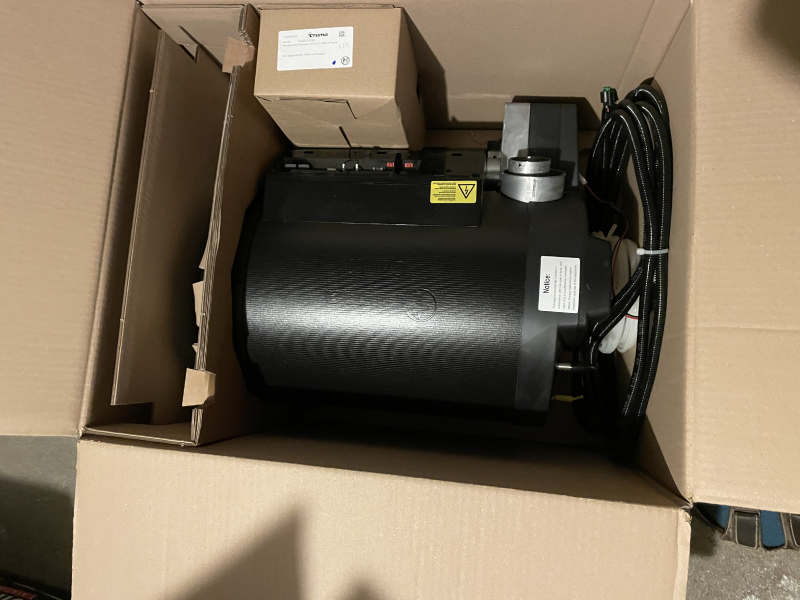

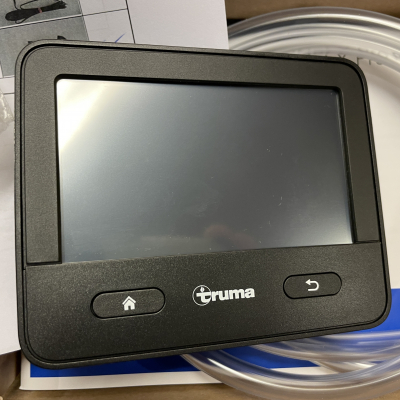

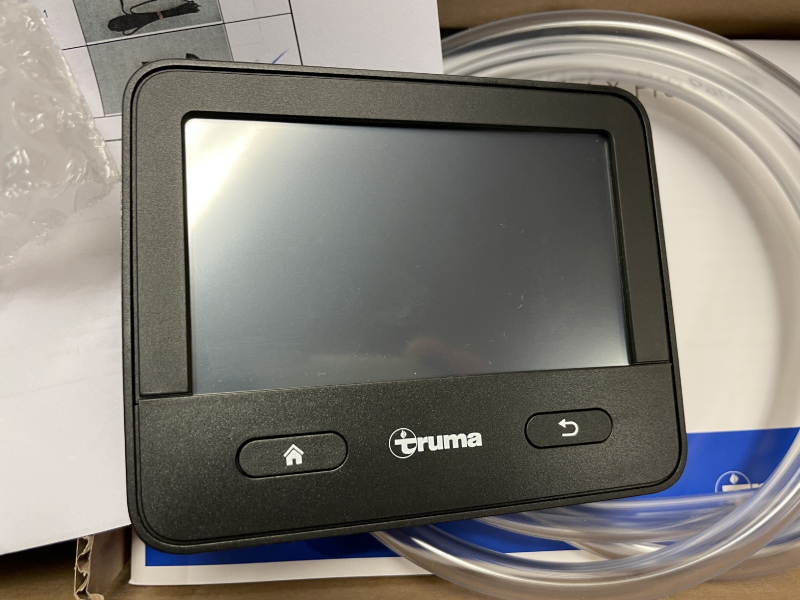

Manufacturer and type of heating system Truma D4e
Warm water processing Truma D4e
Cab heating Original verbaut
Other
Glücklicherweise bietet Truma jetzt auch die kleinere D4E in Deutschland an. Das Höhenkitt ist gleich integriert, Diesel haben wir immer genug dabei, der Elektroheizstab nutzen wir, wenn genügend Sonne da ist und die Batterie schnell nachgeladen wird.

Gas system

Explanation of gas system
Wir kochen nur mit Gas - ein Gastank läßt uns das tanken fast vergessen, so wird ein komplizierter Austausch bei unterschiedlichen Flaschensystemen hinfällig

Water system

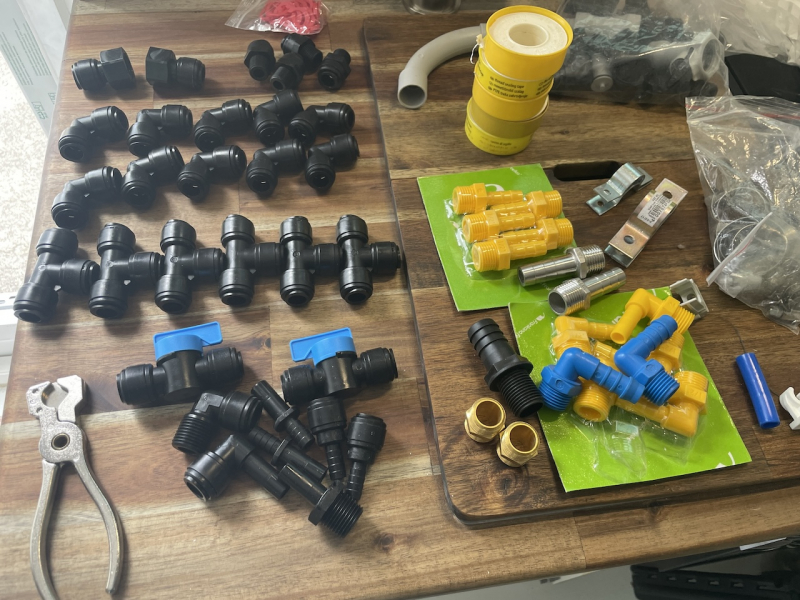

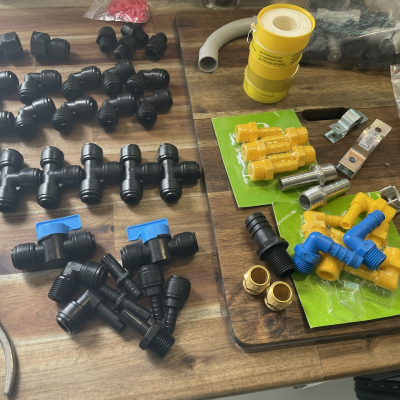

water flow John Guest 12mm
Water filtration system Keramik- und Kohlefilter vor dem Betanken von Katadyn

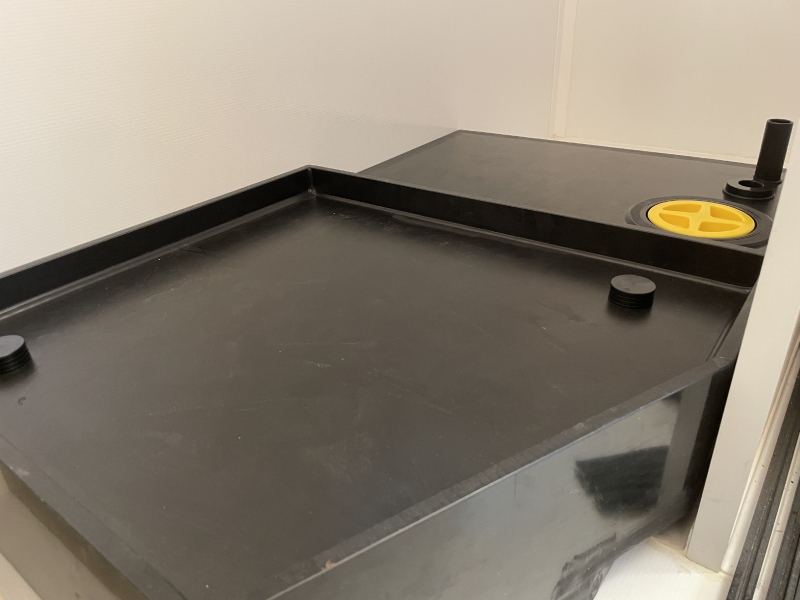

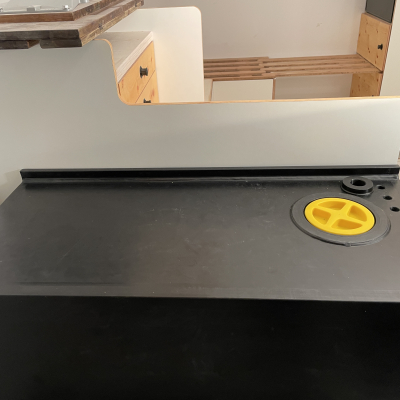

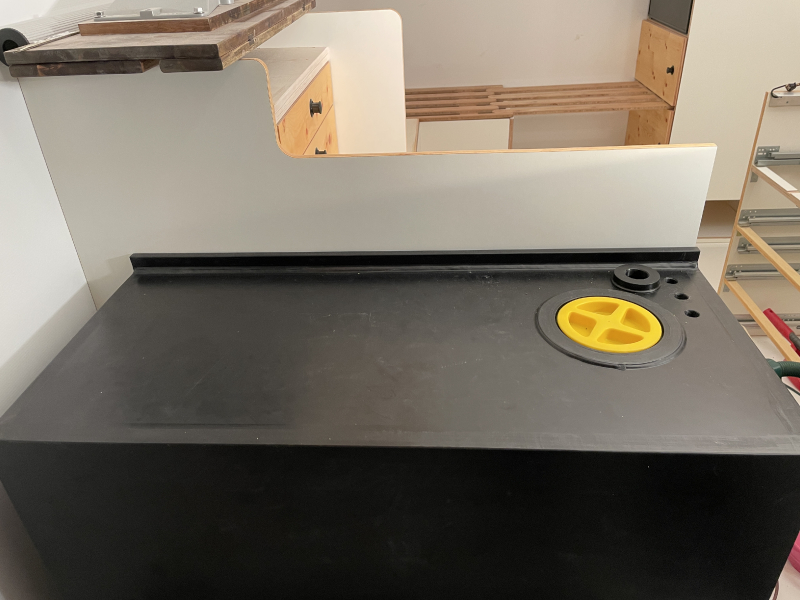

Capacity of fresh water tank(s) wird ca. 300l
Capacity of waste water tank(s) ca. 100l
Other
Tanks werden auf Maß angefertigt von genesis.de

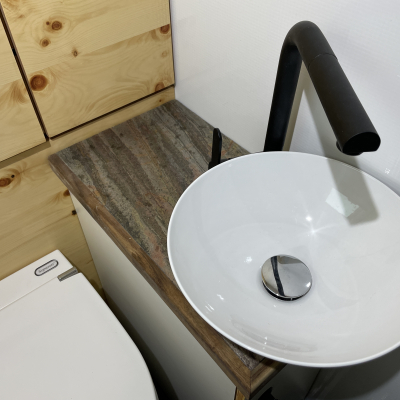

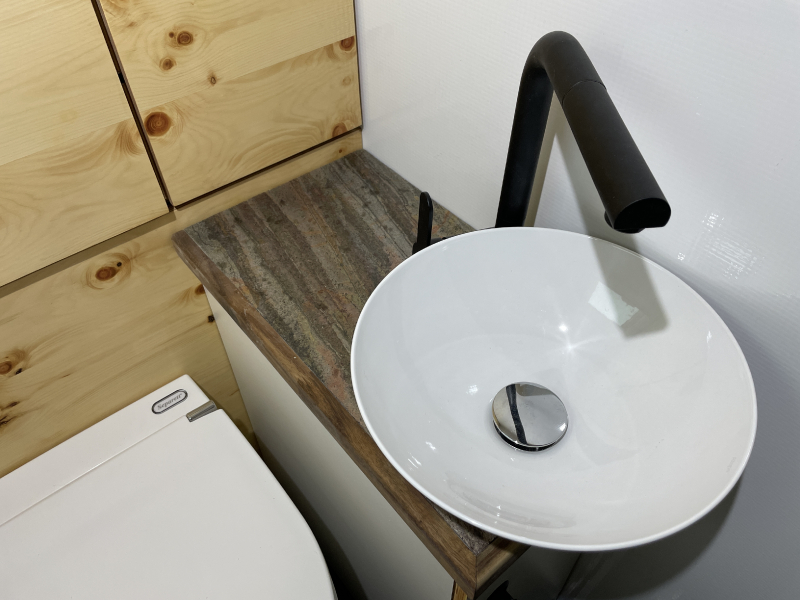

Toilet

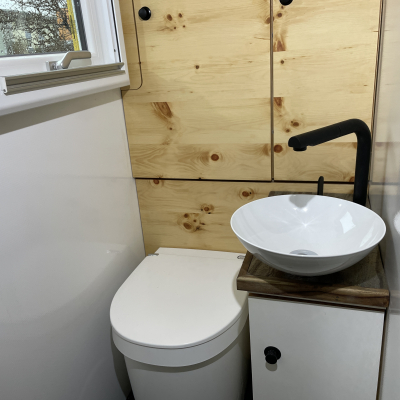

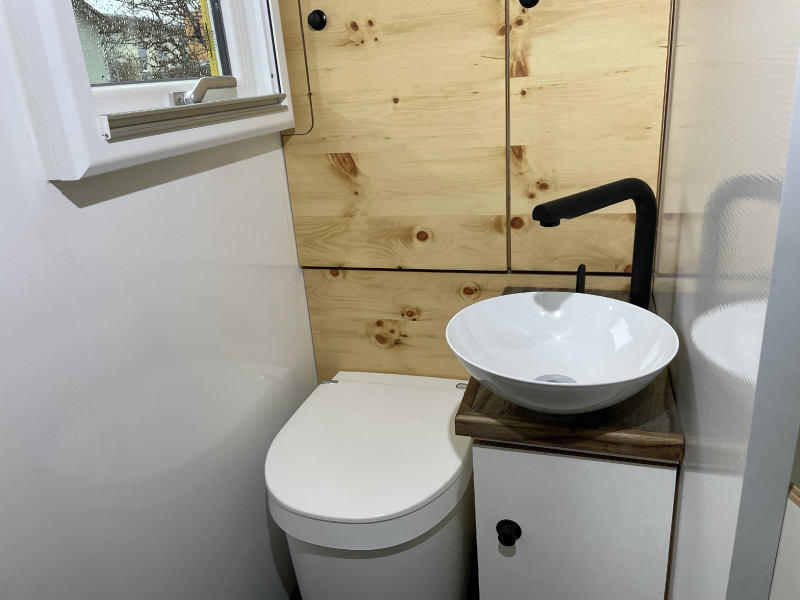

Manufacturer and type of toilet TTT Separette Tiny
Other
separater Urintank mit 12l Kapazität im hinteren Stauraum

Vehicle accessories

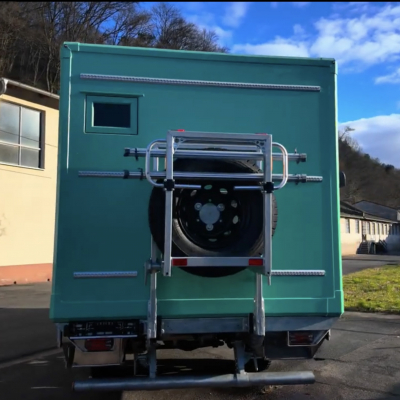

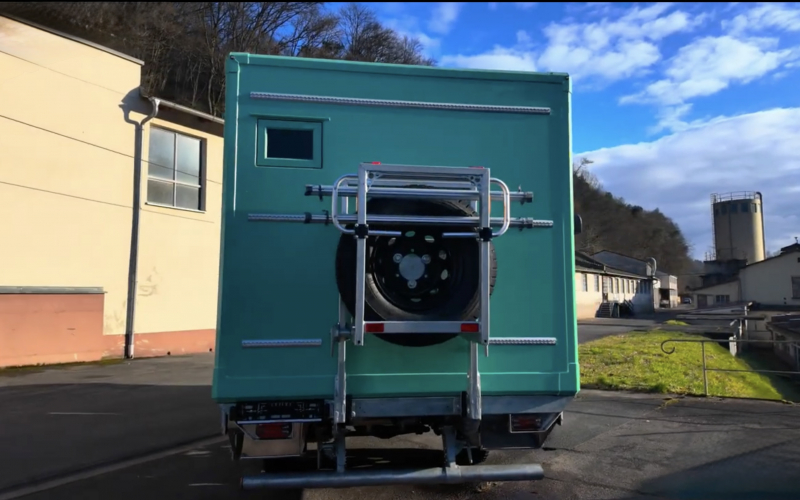

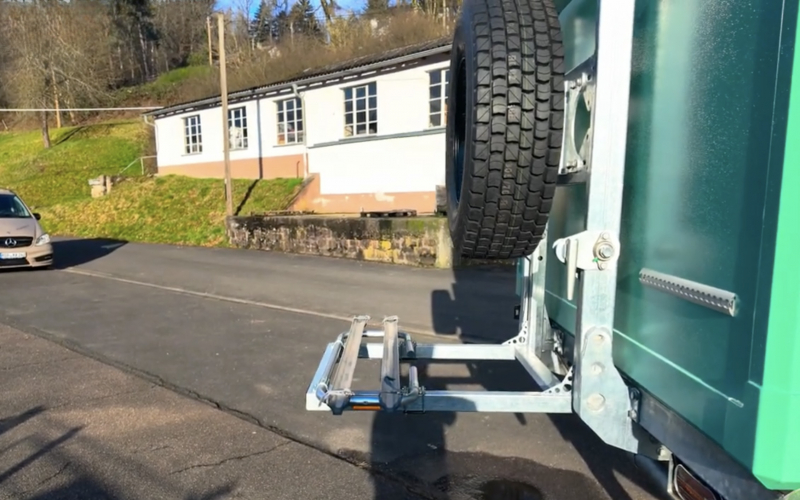

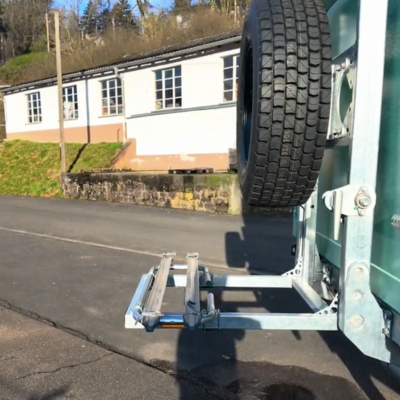

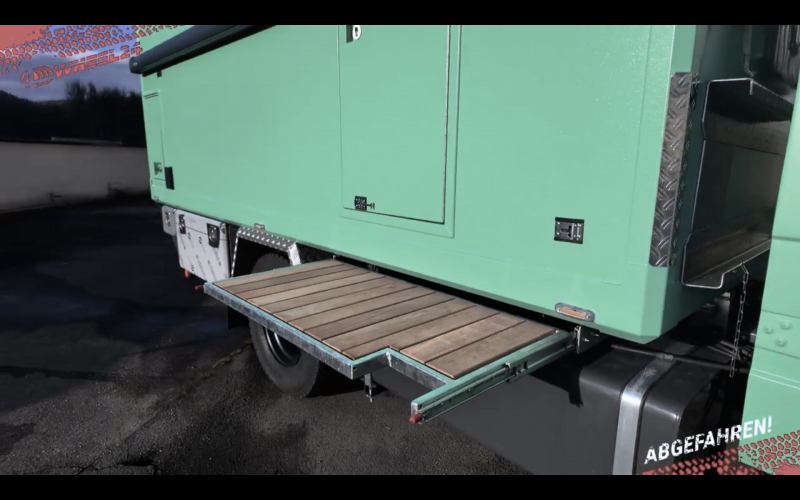

Rear carrier Reserverad und Fahrradpodest

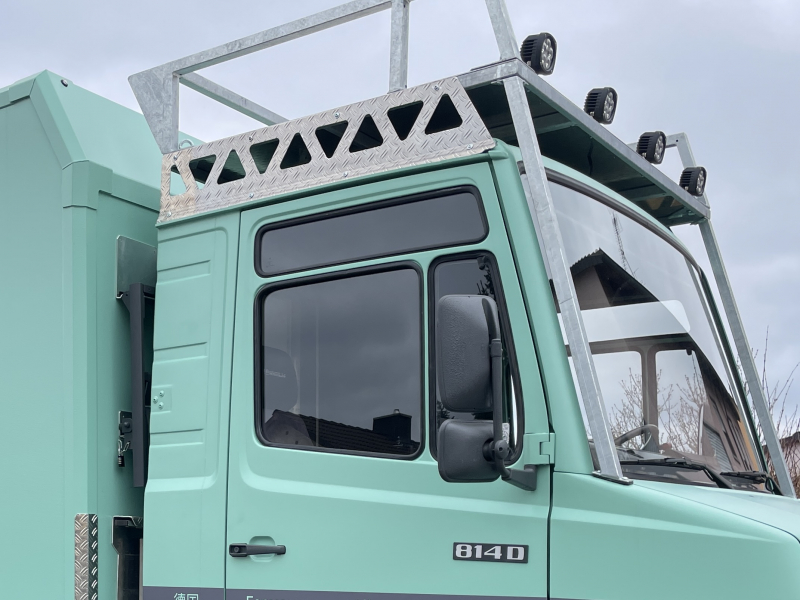

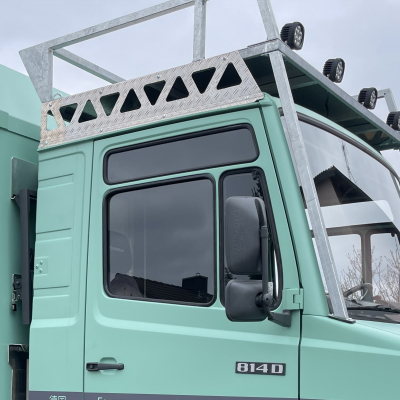

Roof rack ja (als Tropendach, Halter für Arbeitsscheinwerfer)
Storage boxes mehrere - hinten angeschrägt
Outside cooking facilities noch unklar
Awning Thule 4200 (L2600 B2000)
