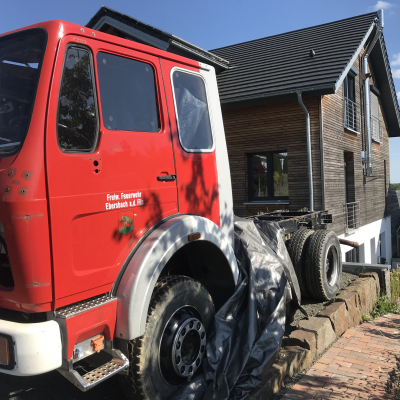

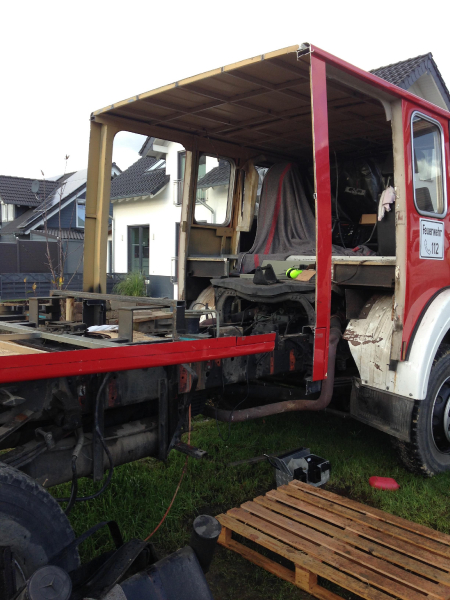

Umbau eines Mercedes 1222AF zu einem familientauglichen Reisemobil mit dem man auch in abgelegene Orte gelangt. Die Umsetzung erfolgt über einen längeren Zeitraum fast ausschließlich in Eigeninitiative und Eigenleistung.....Wo ein Wille ist, ist auch ein Weg.....außerdem lernt man so sein Fahrzeug schon ganz gut kennen und noch gaaaaaaaannnz viele andere Dinge dazu.....

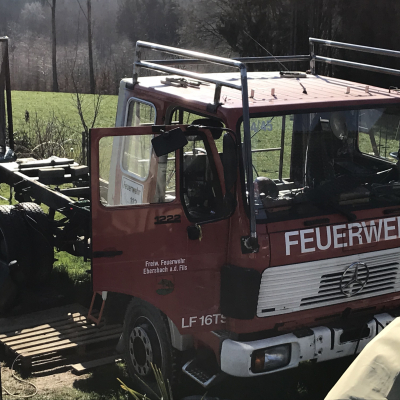

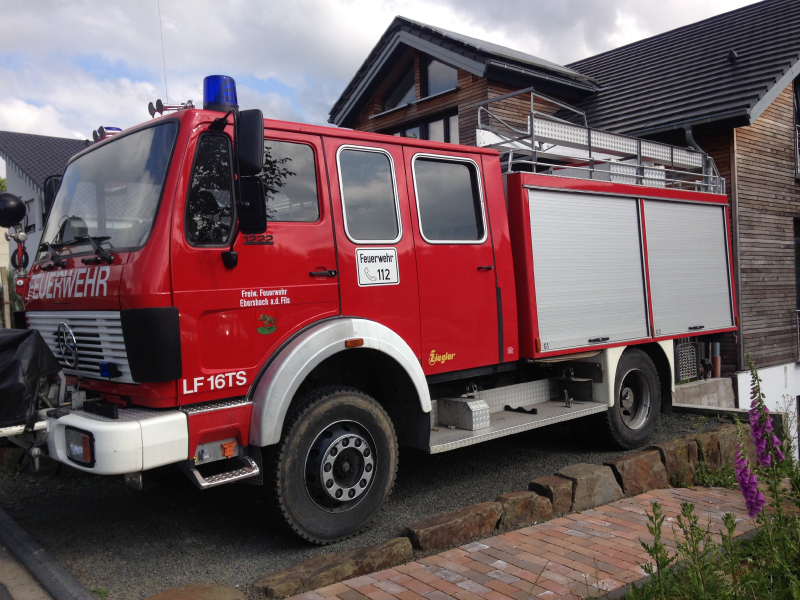

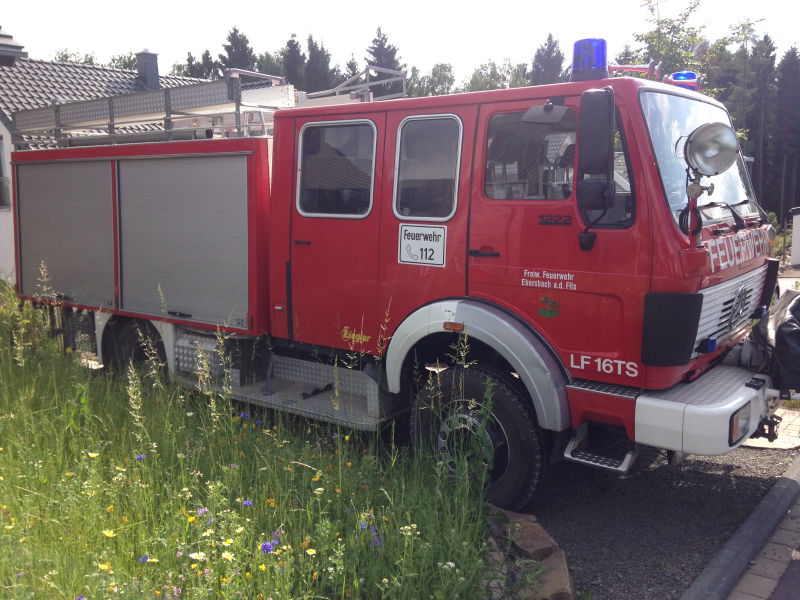

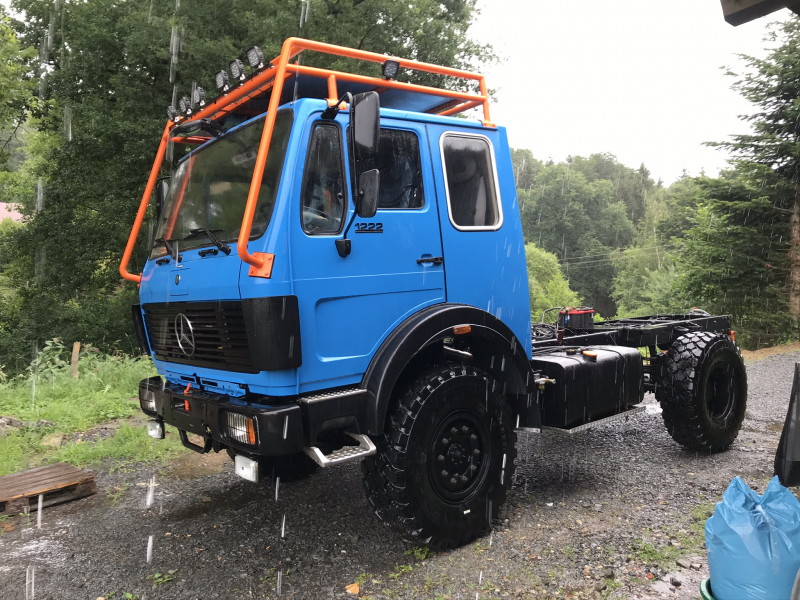

| Manufacturer and model | Mercedes Benz 1222 AF |
|---|---|

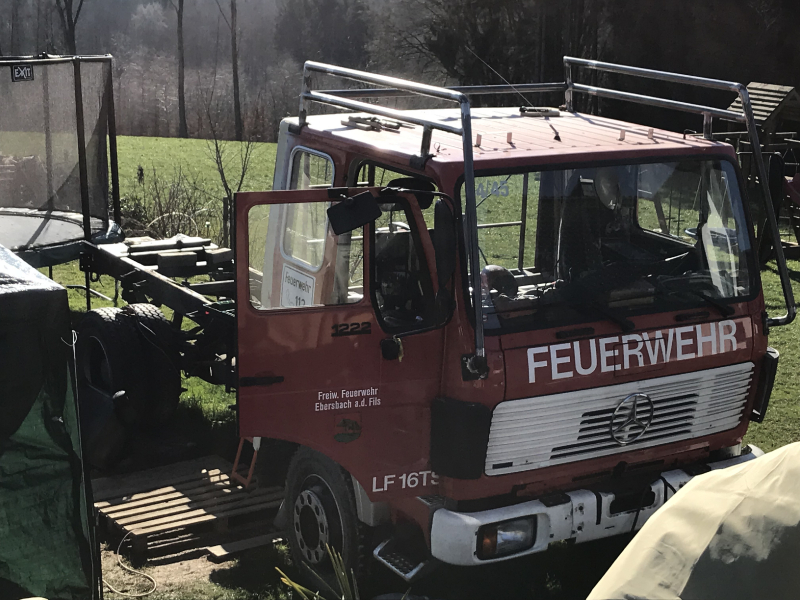

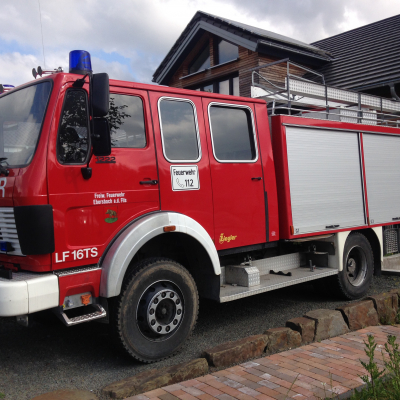

| Name | bisher nur die Feuerwehr Ebersbach an der Fils, irgendwann dann wir.... |
| Country | Deutschland |
| Year of manufacture | 1985 |
| For sale? | no |
| Asking price? | Auf KEINEN Fall..... |

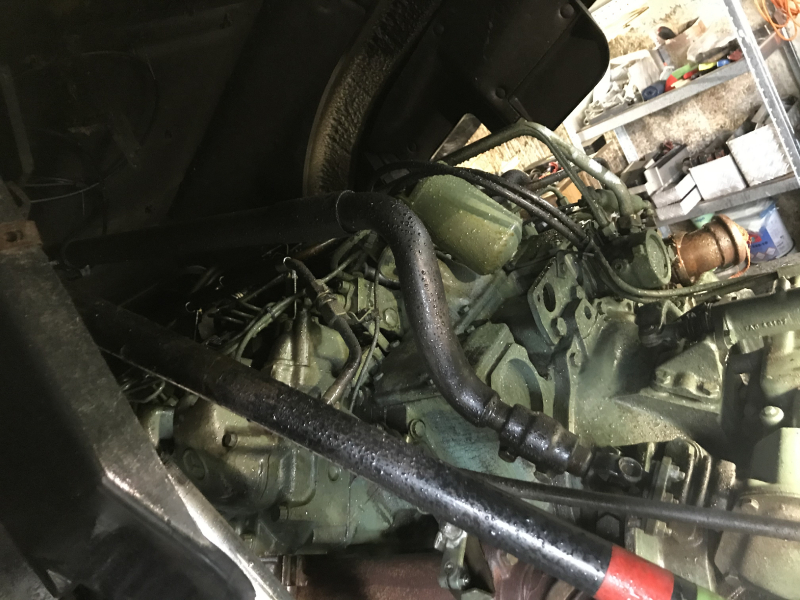

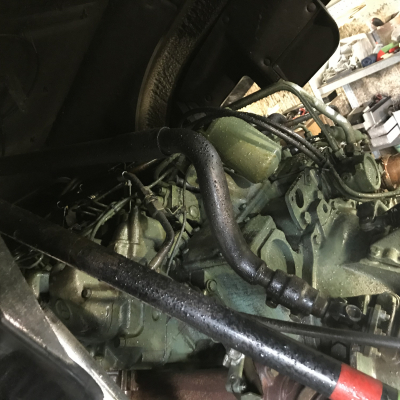

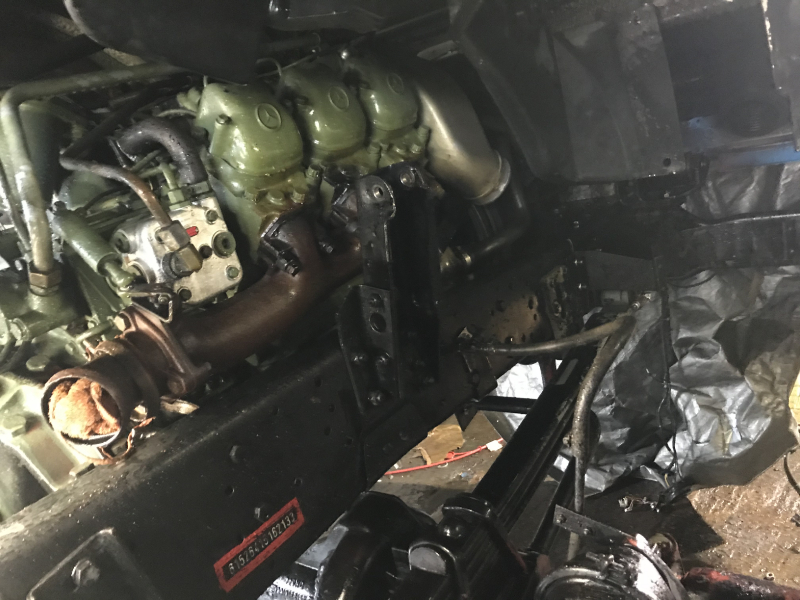

| Engine type | OM 421 |
|---|---|
| Cubic capacity | 11 Liter |
| Number of cylinders | 6 |
| Horsepower | 216 |
| Torque | mehr als ausreichend |
| 4x2, 4x4, 6x6, 8x8 | 4X4 |
|---|---|
| Wheel base | 3600 |
| Number of seats | 9, werden dann auch soviel wie möglich bleiben |

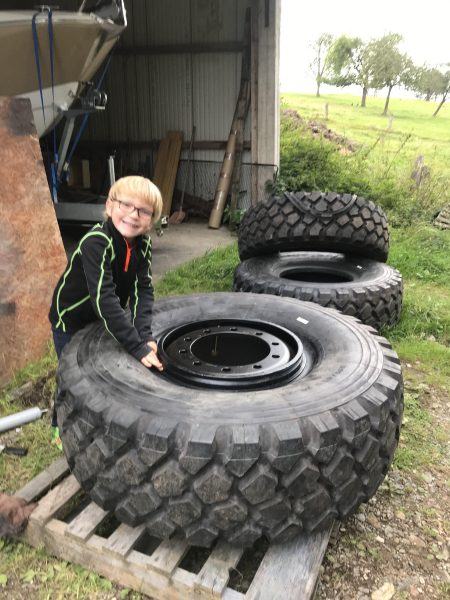

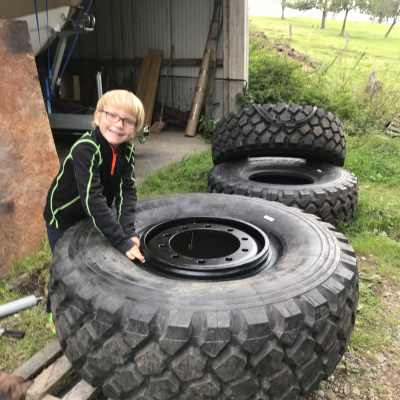

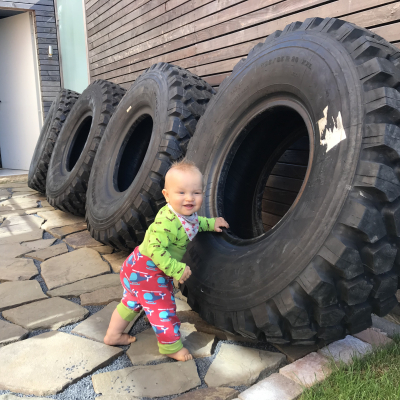

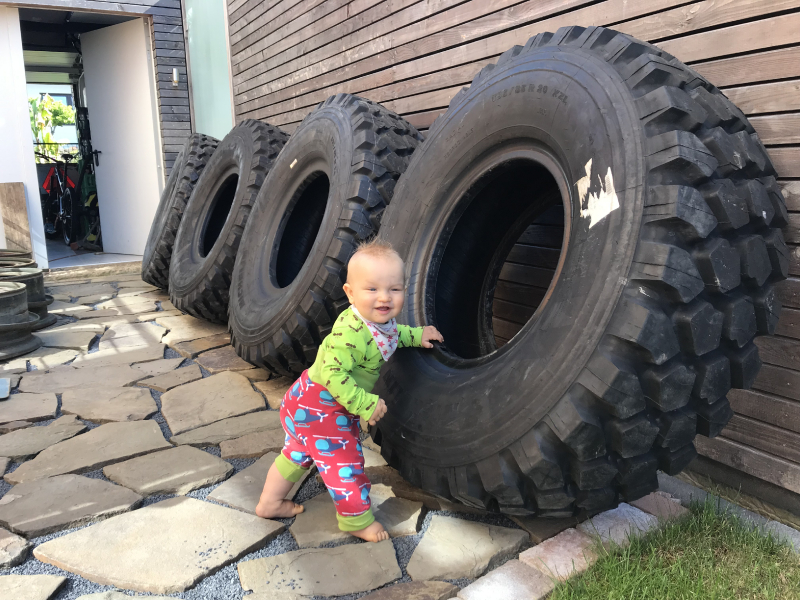

| Tyre size | bisher 10R22,5, dann 395/85R20 |
| Rim size | Sprengringfelgen |
| Type of tyre | Michelin XZL |

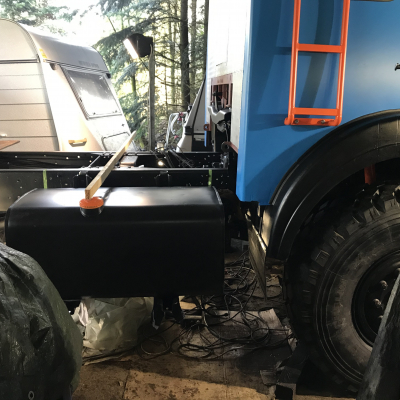

| Tank capacity | wird 2x300l |
| Diesel filter | yes |
| Other | |

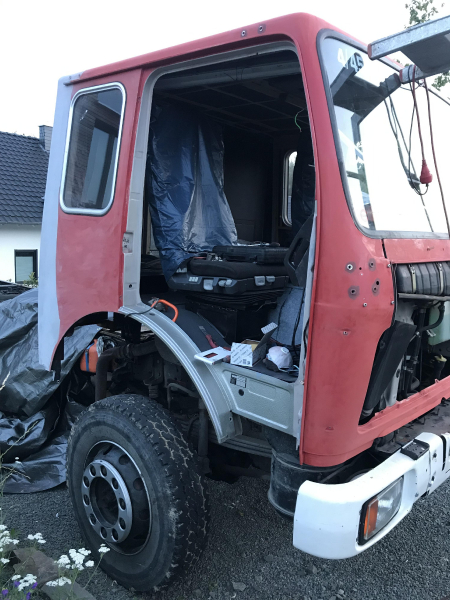

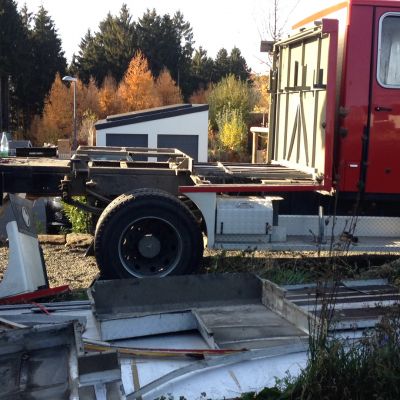

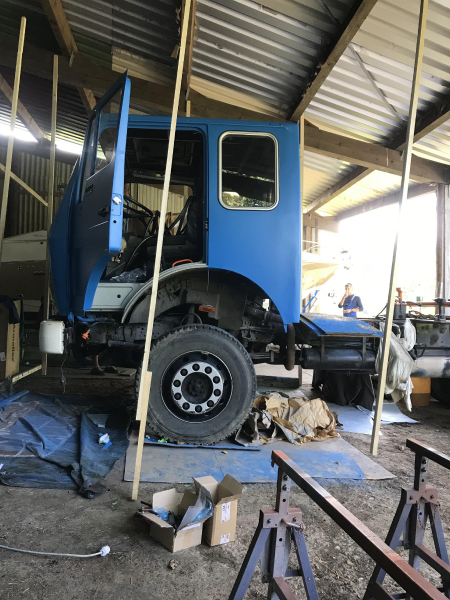

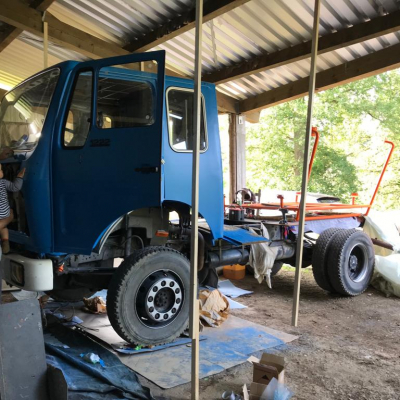

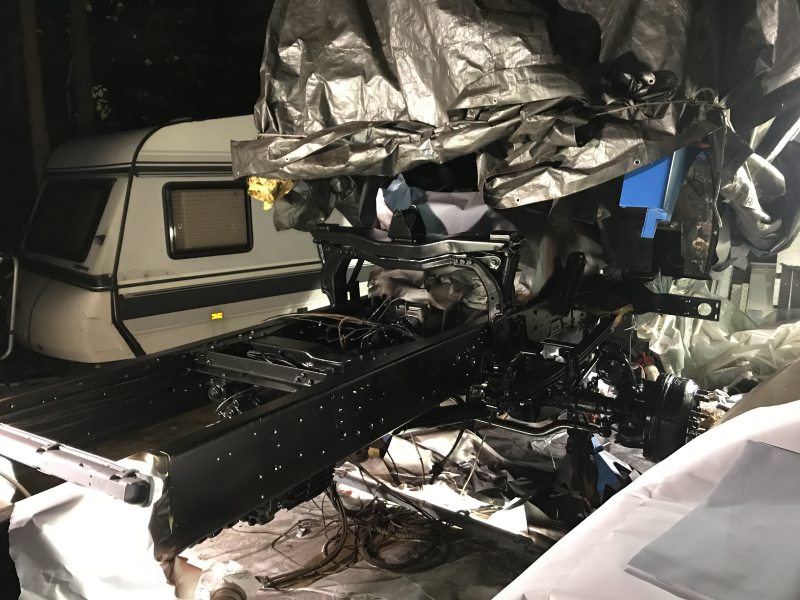

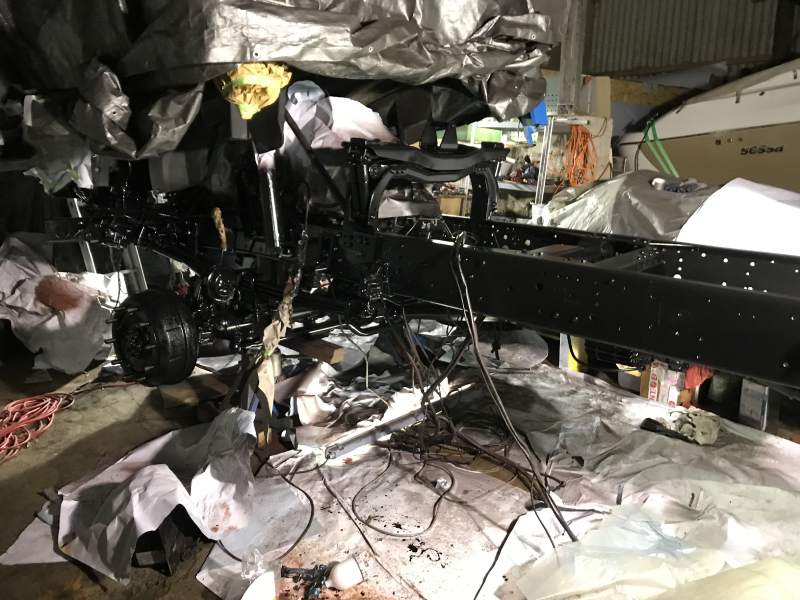

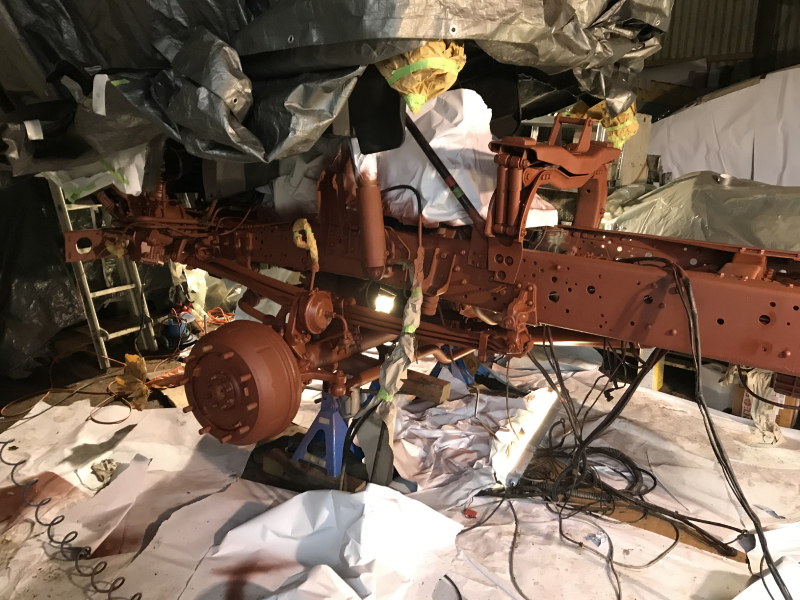

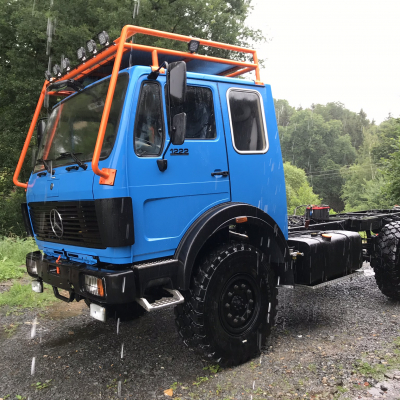

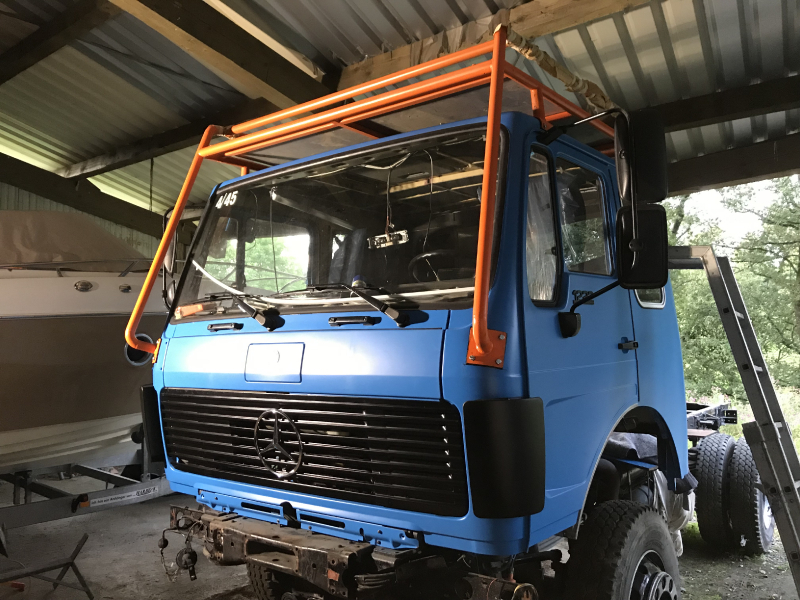

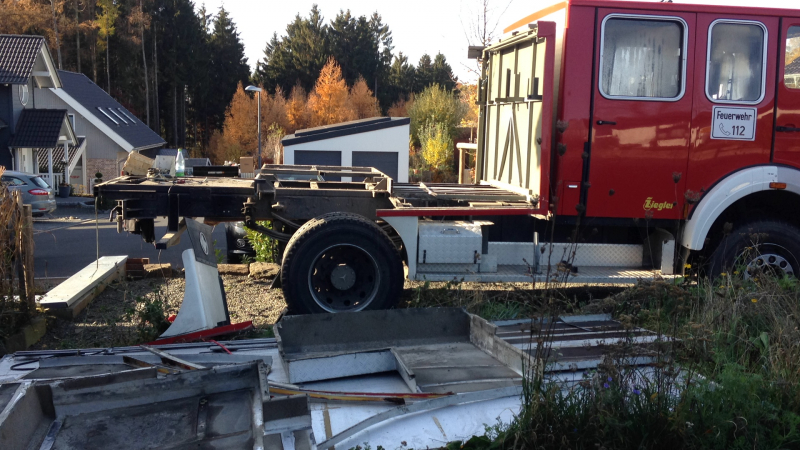

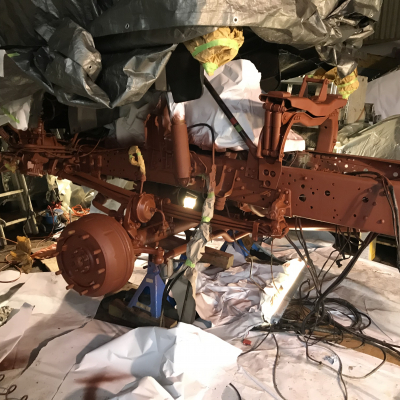

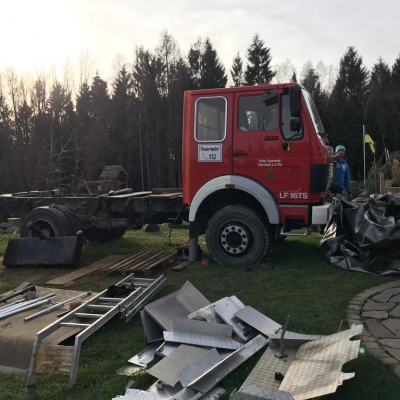

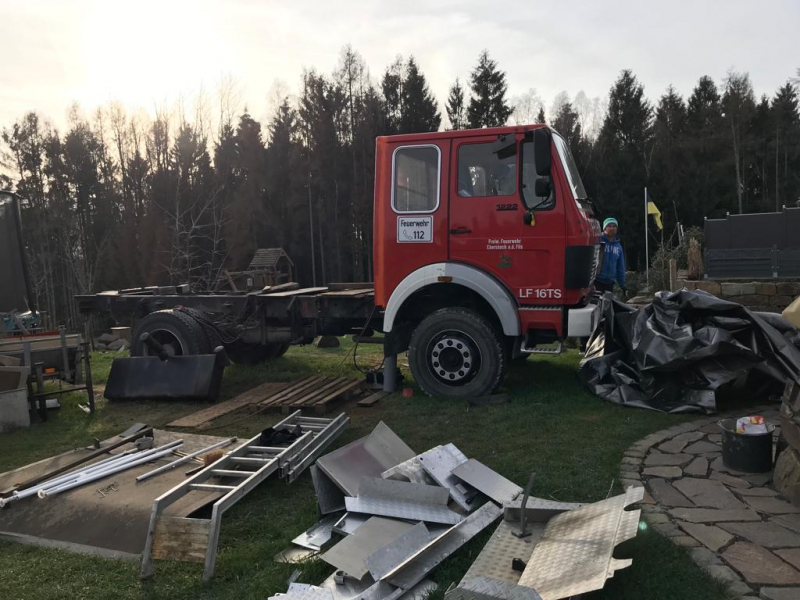

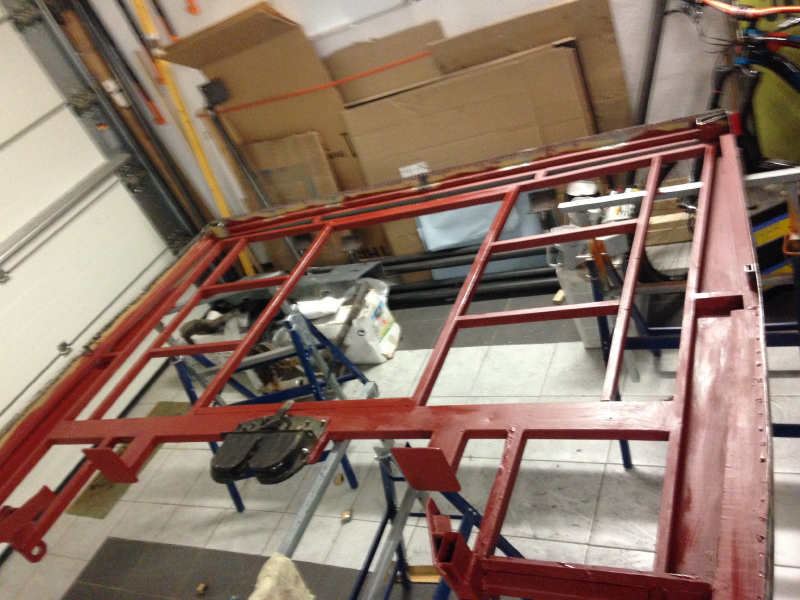

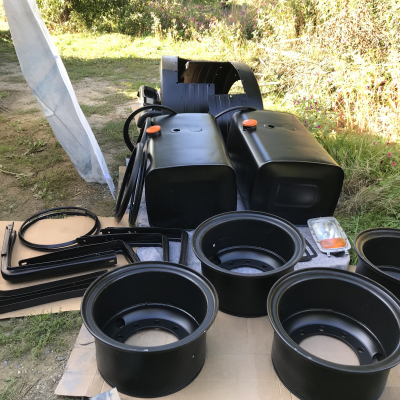

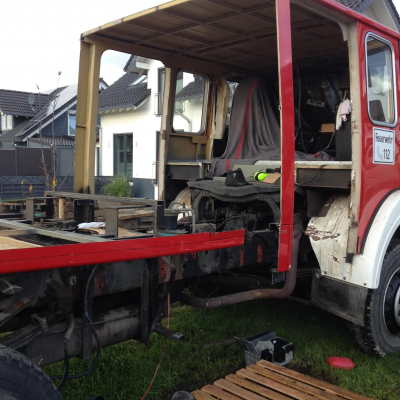

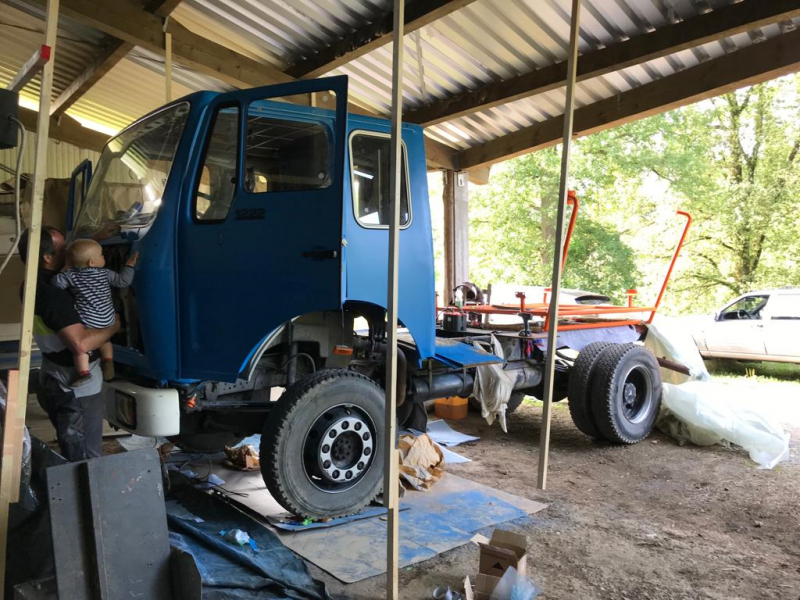

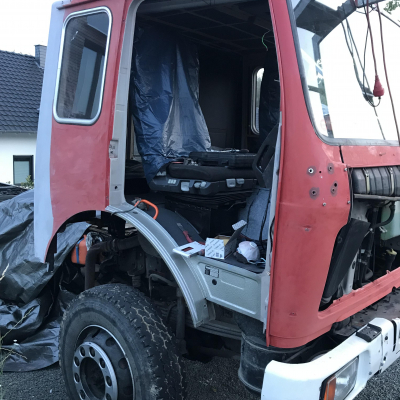

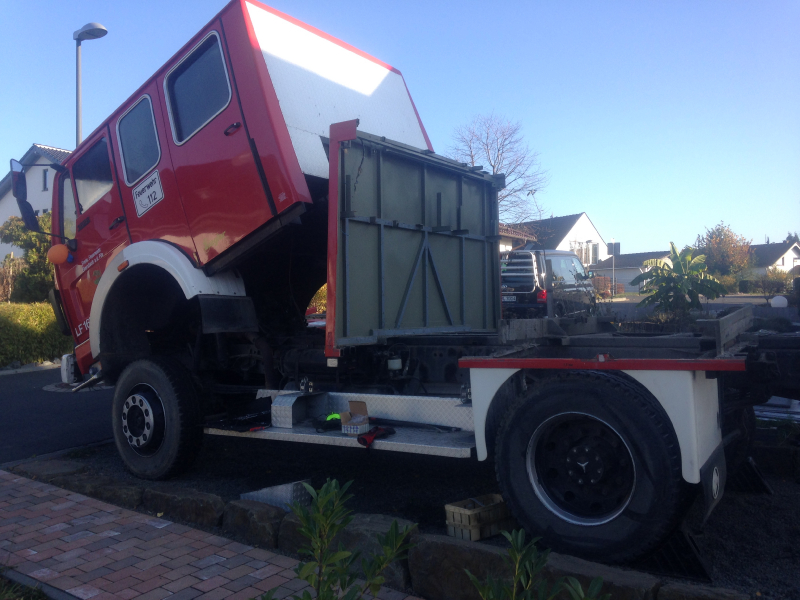

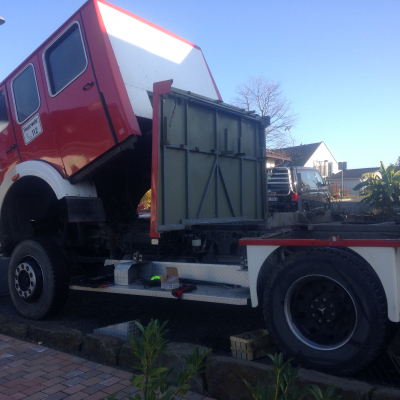

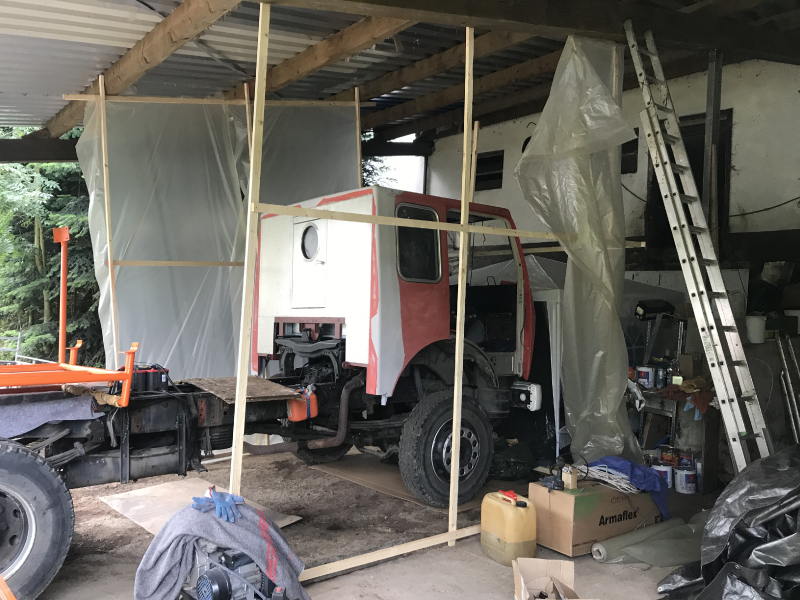

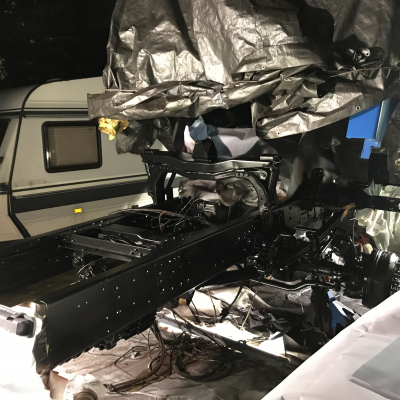

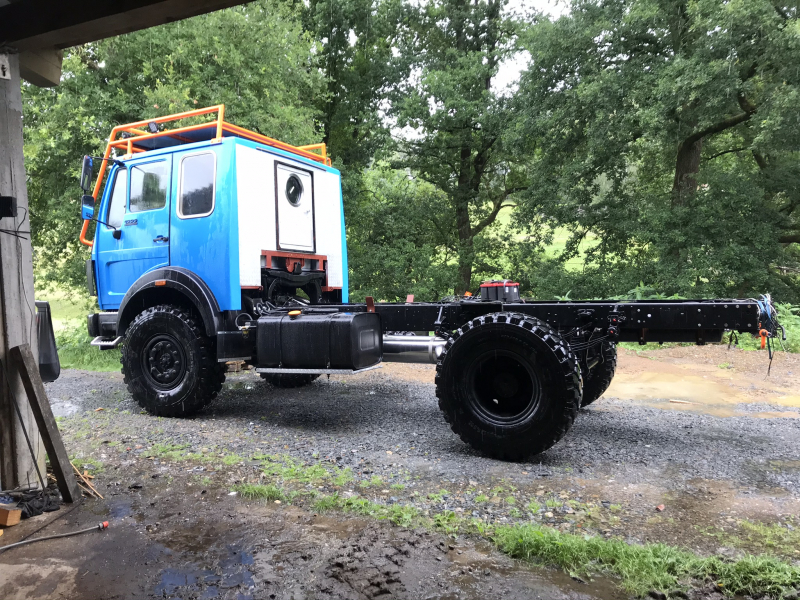

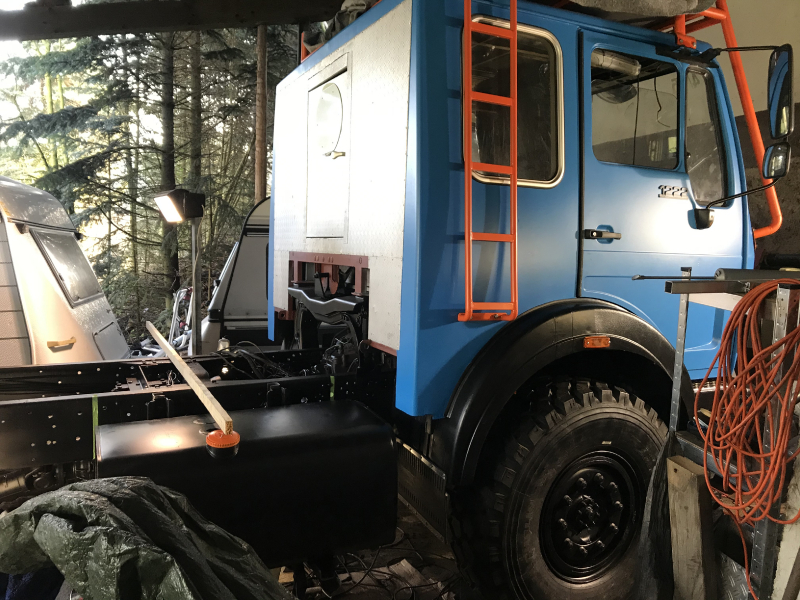

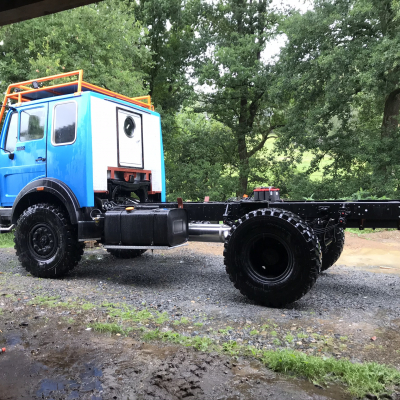

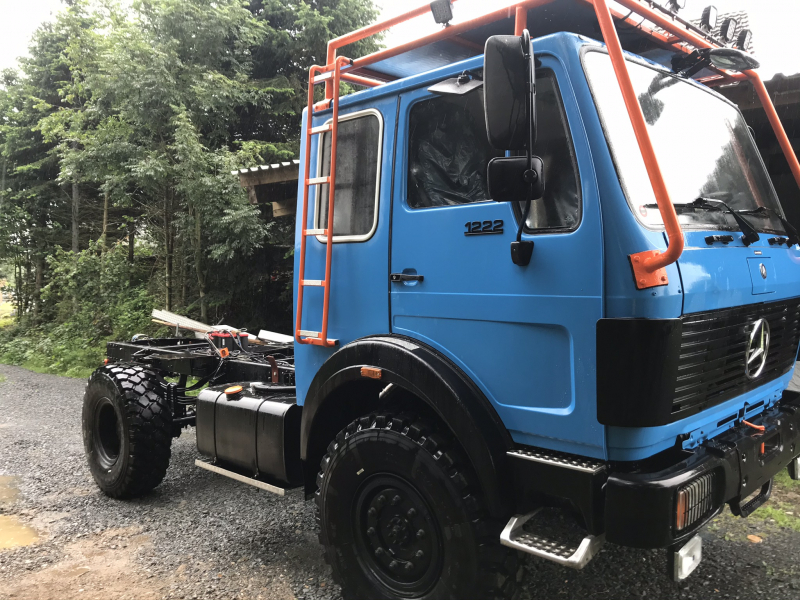

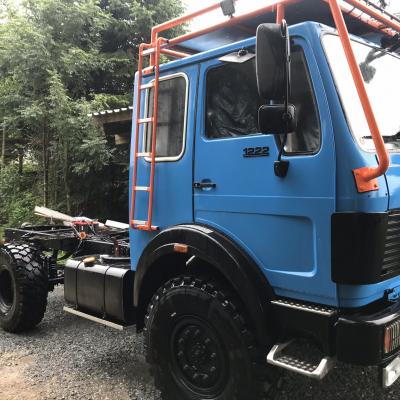

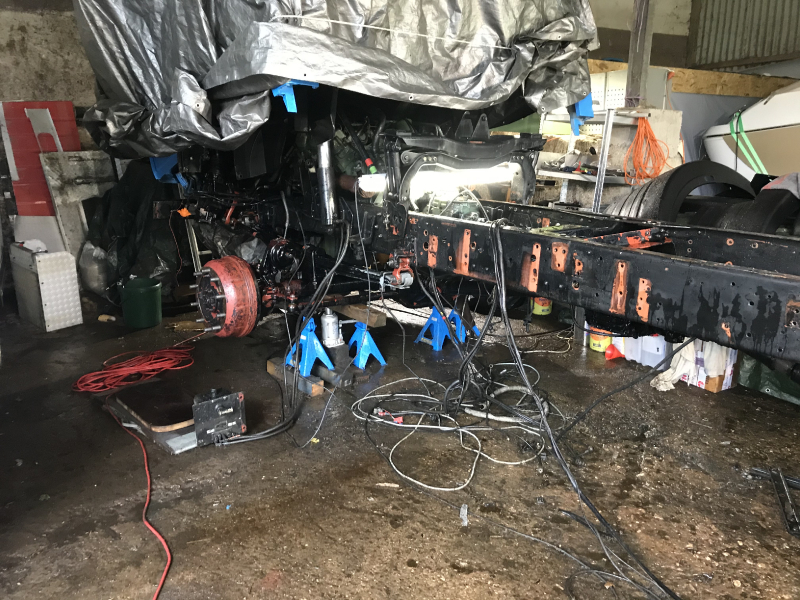

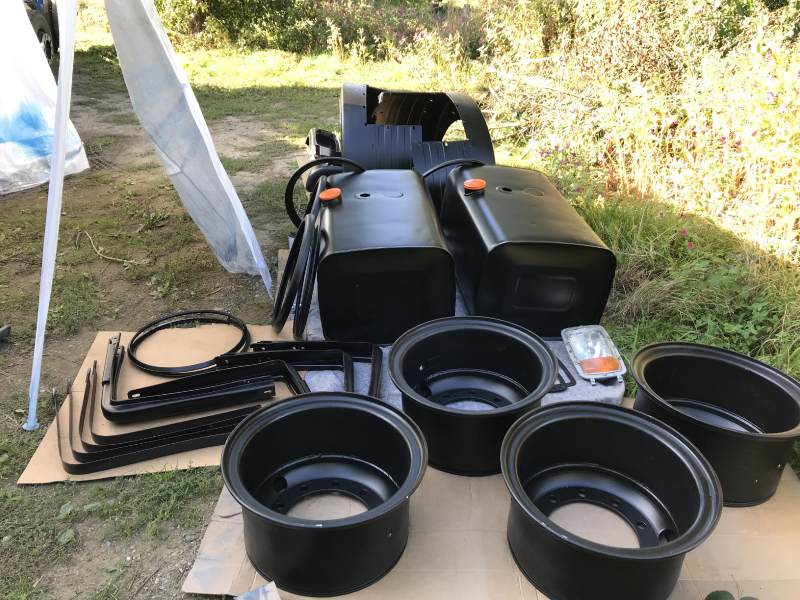

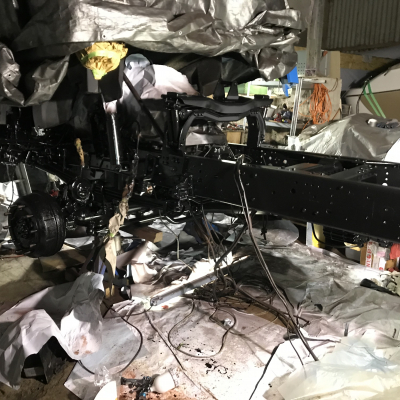

| Fahrgestell ist komplett aufbereitet, demontiert, gesäubert und neu lackiert..... | |
| Permanent or manually selectable 4-wheel drive | permanent |

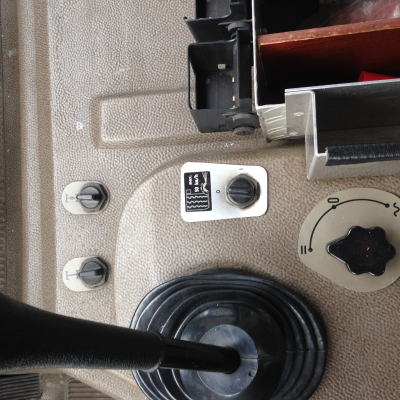

| Diff locks | Mitte, Vorne |

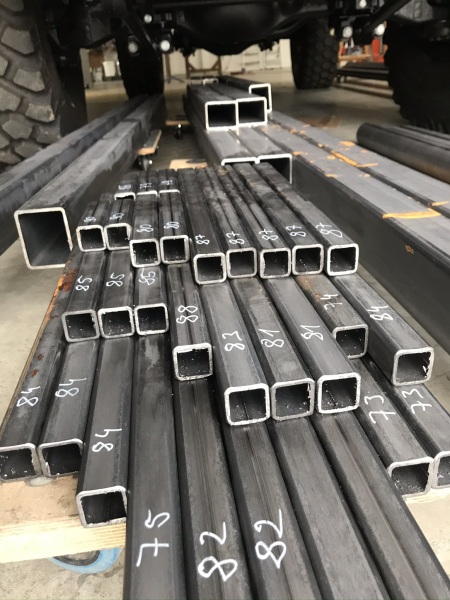

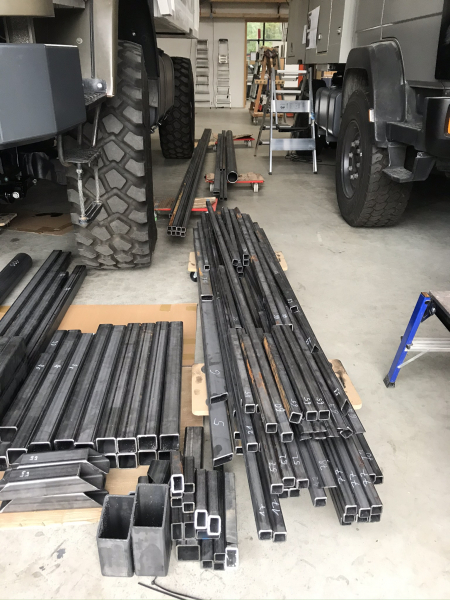

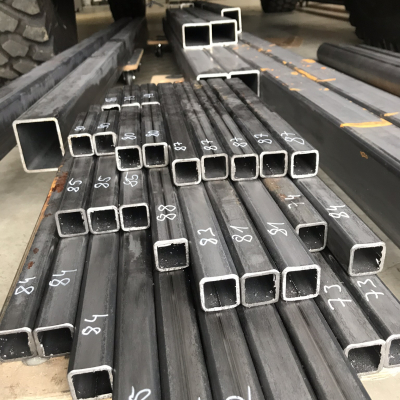

| Manufacturer of the cabin | Ziegler bisher, dann Eigenbau Stahlrohrrahem mit Edelstahlbeplankung |
|---|---|
| Outer dimensions (LxWxH) | Ca. 5300x2300x2400 |
| Cabin material | Stahl/Edelstahl/Isolationsmaterial/Holz |
| Kind and thickness of insulation | ca. 60mm |
| Number of beds | inc. Dachzelt auf Fahrerhaus mind. 6 |

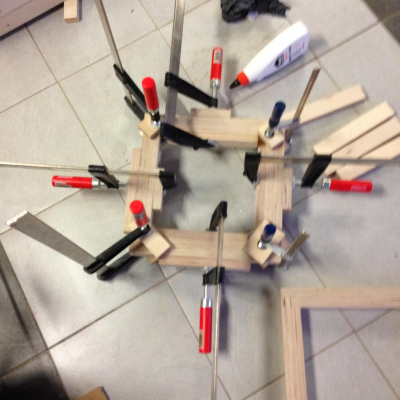

| Windows | Eigenbau Holzfenster |

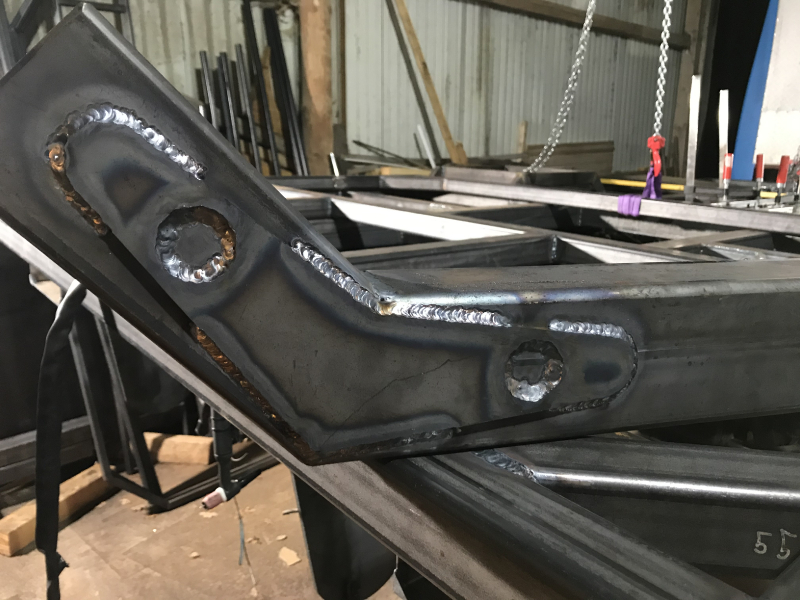

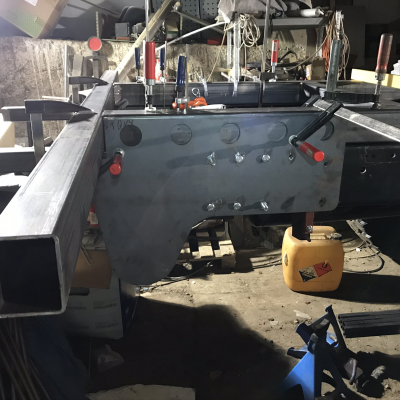

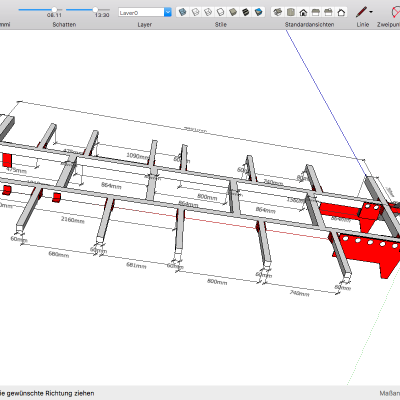

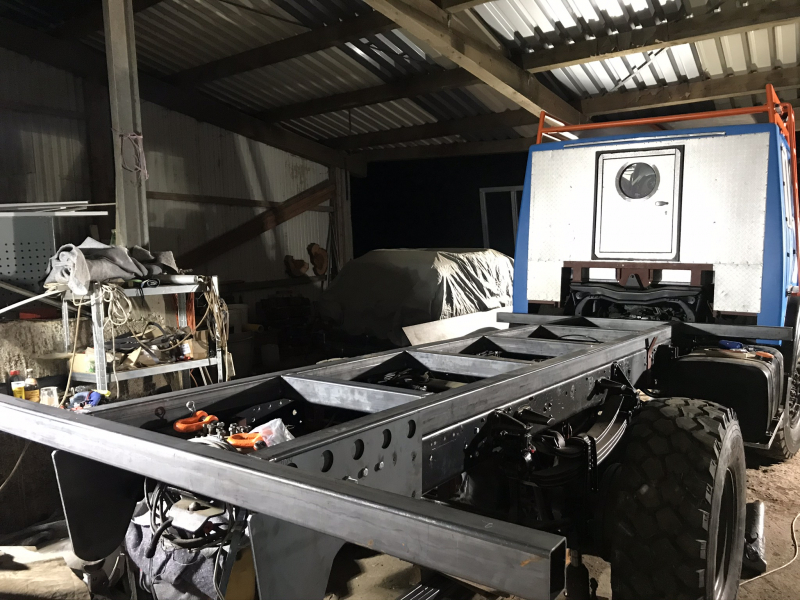

| Subframe | Eigenbau Federlagerung |
| Other | |
|

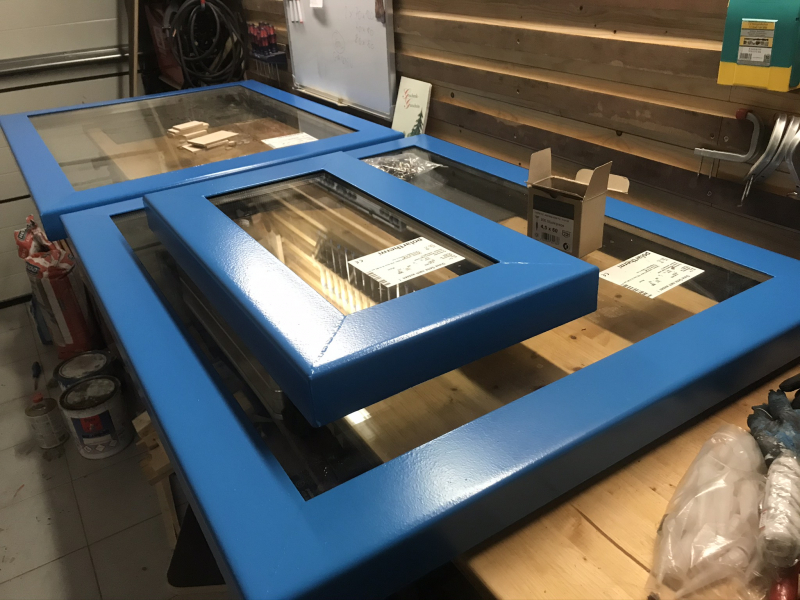

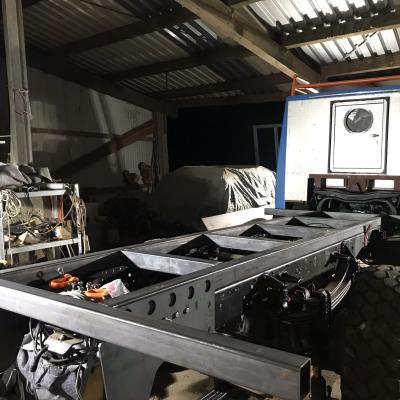

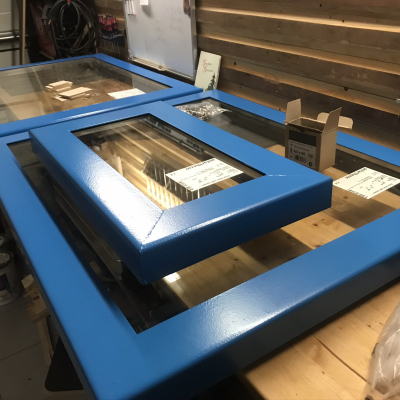

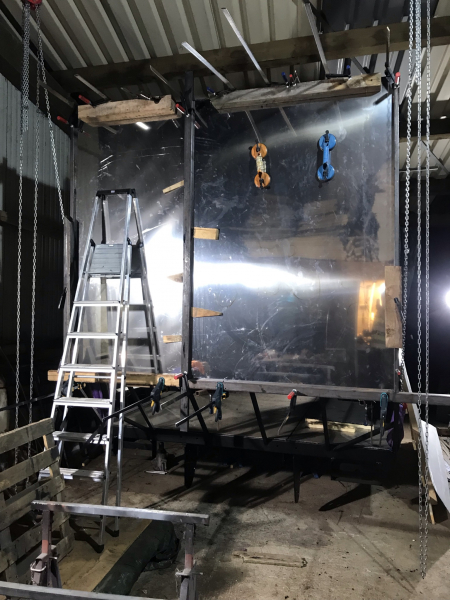

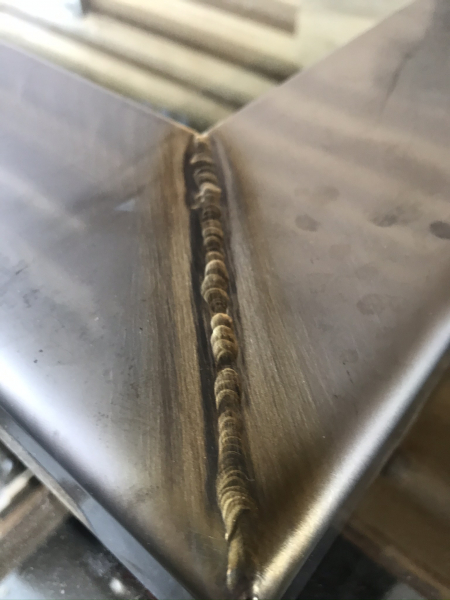

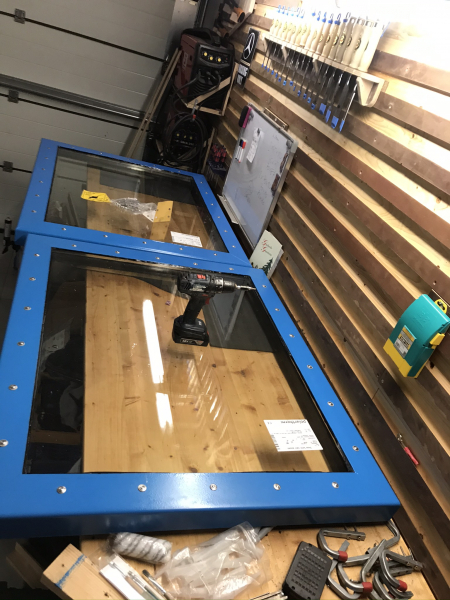

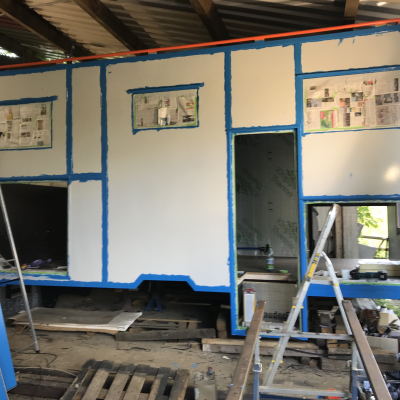

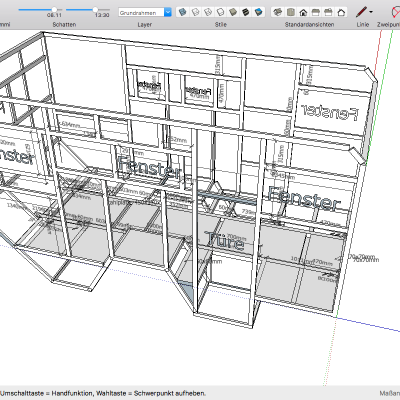

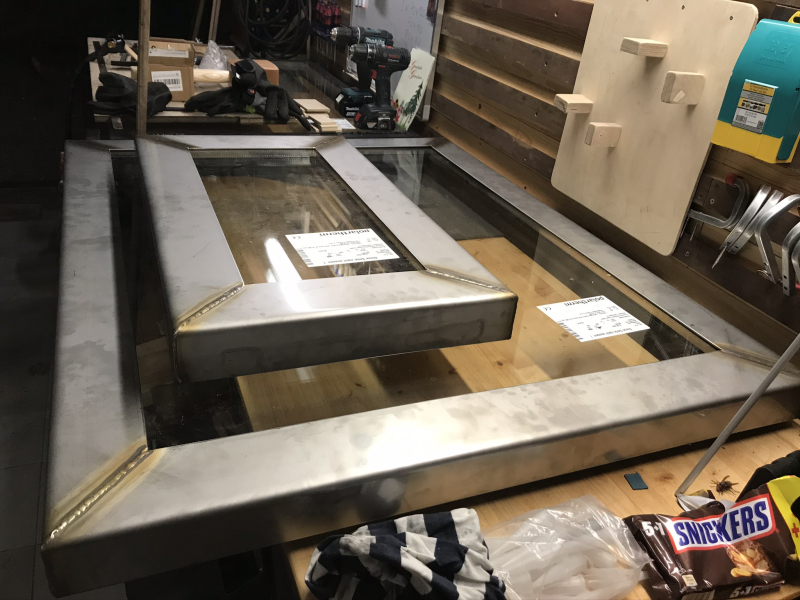

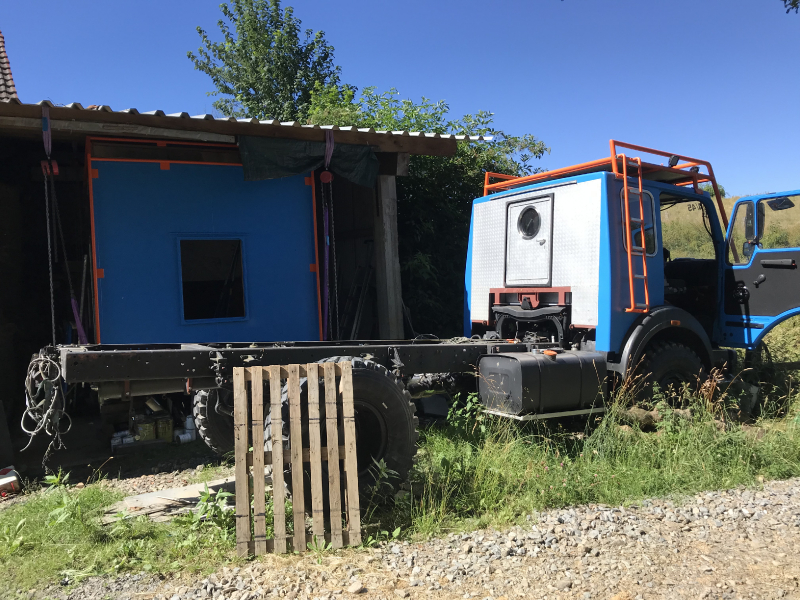

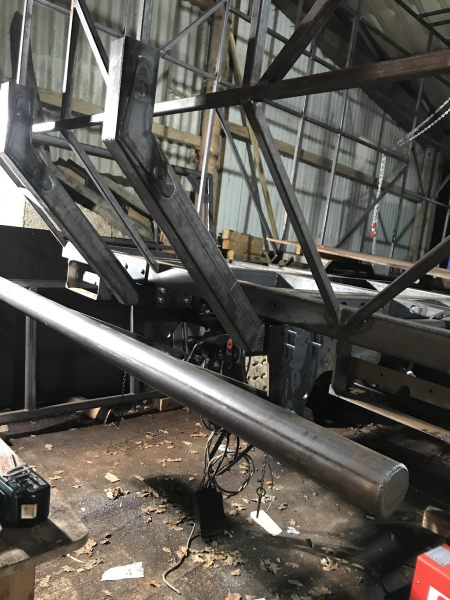

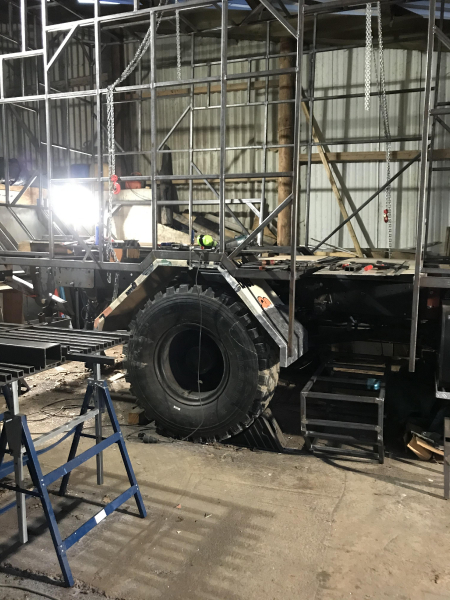

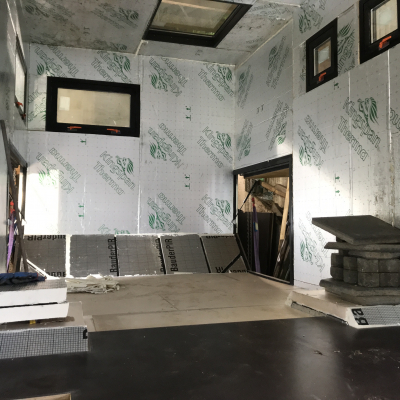

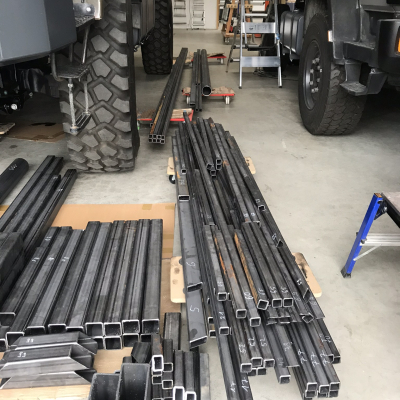

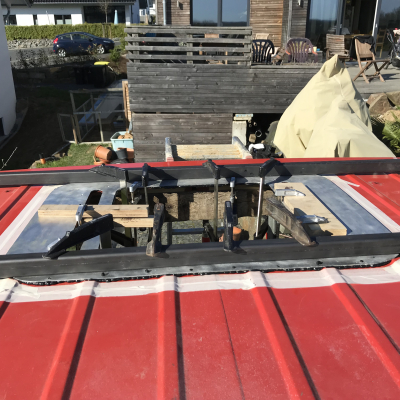

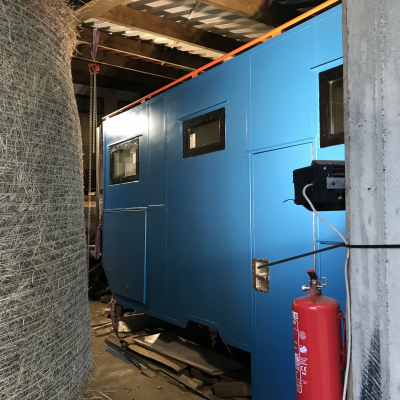

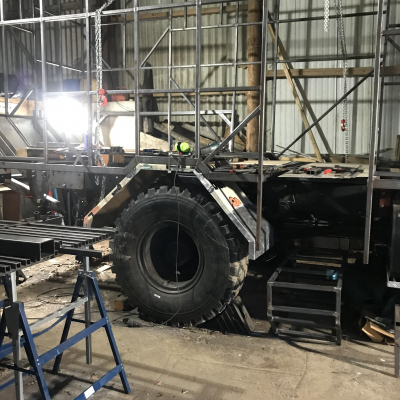

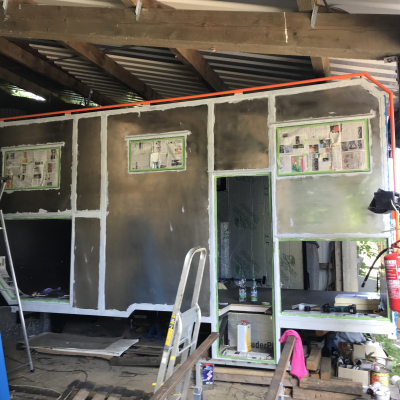

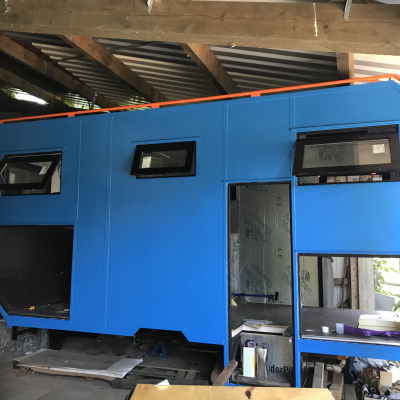

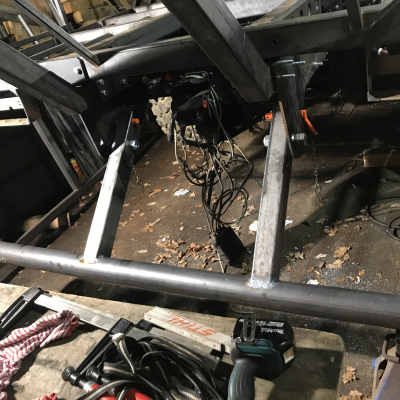

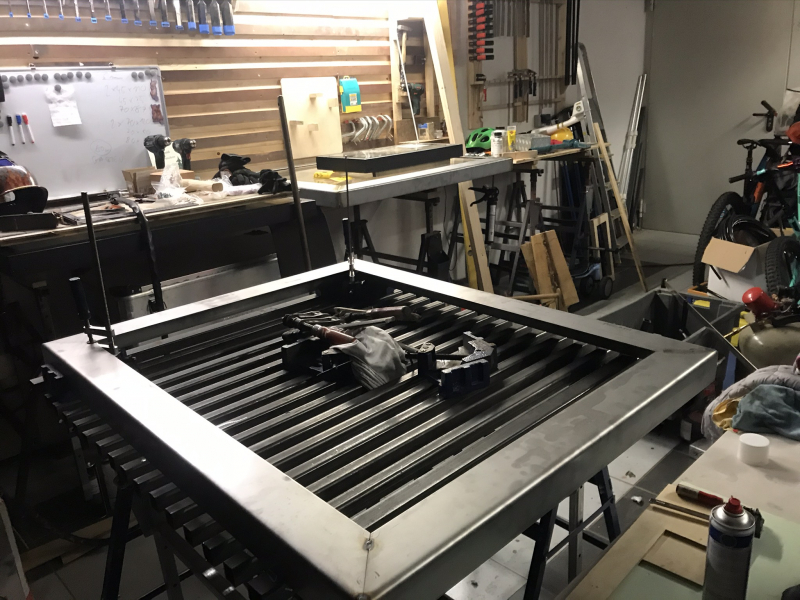

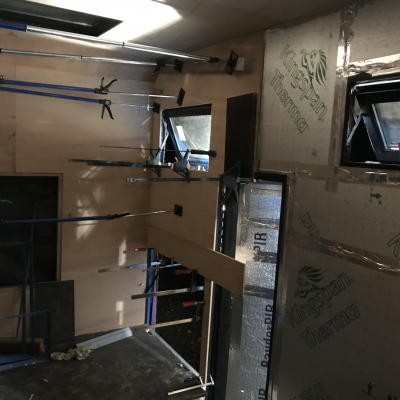

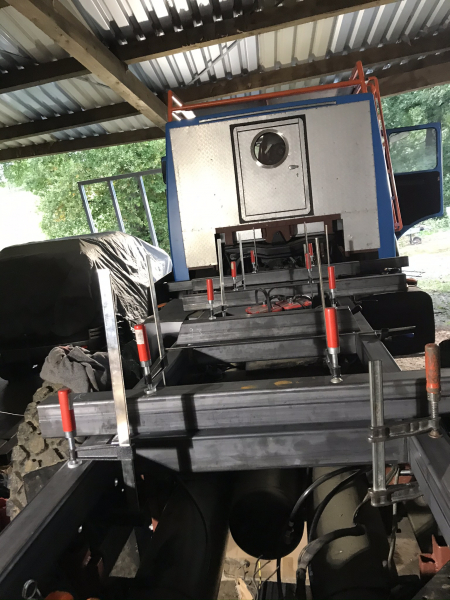

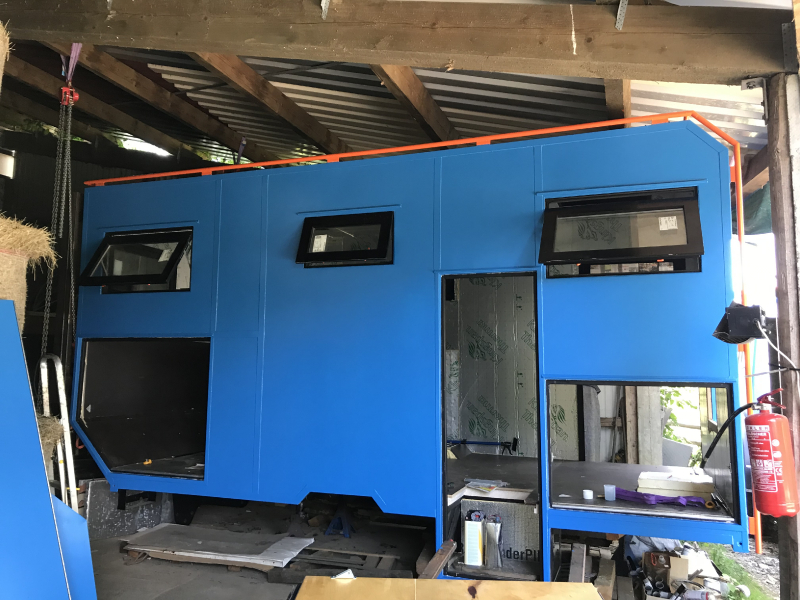

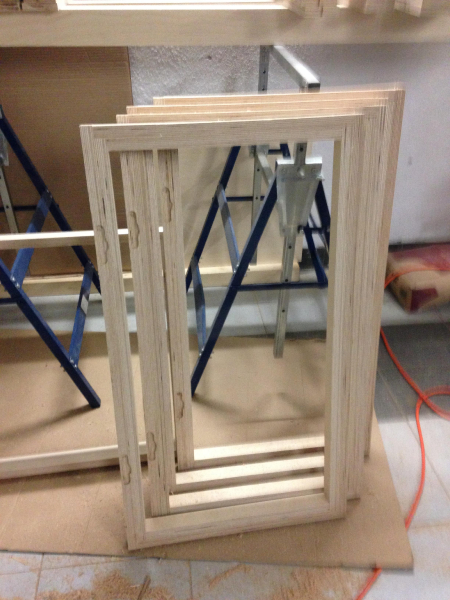

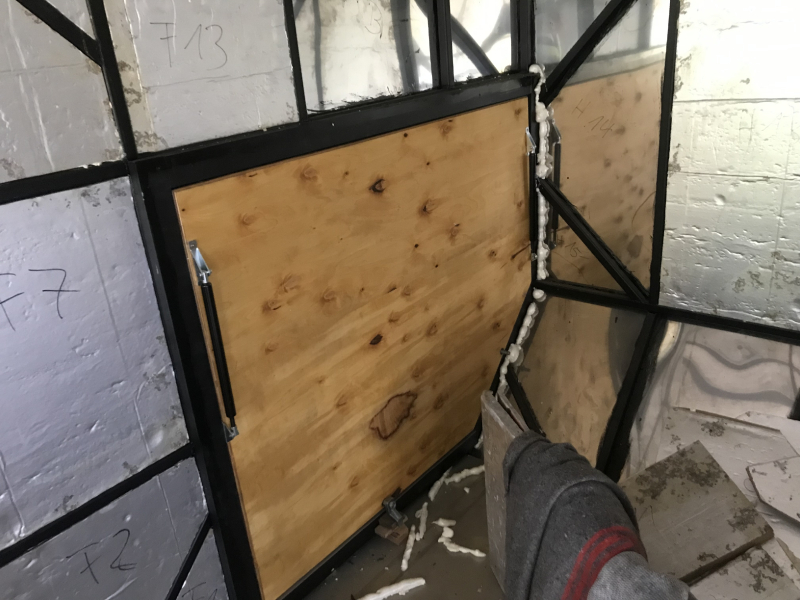

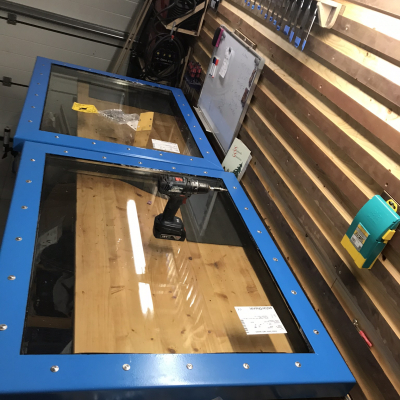

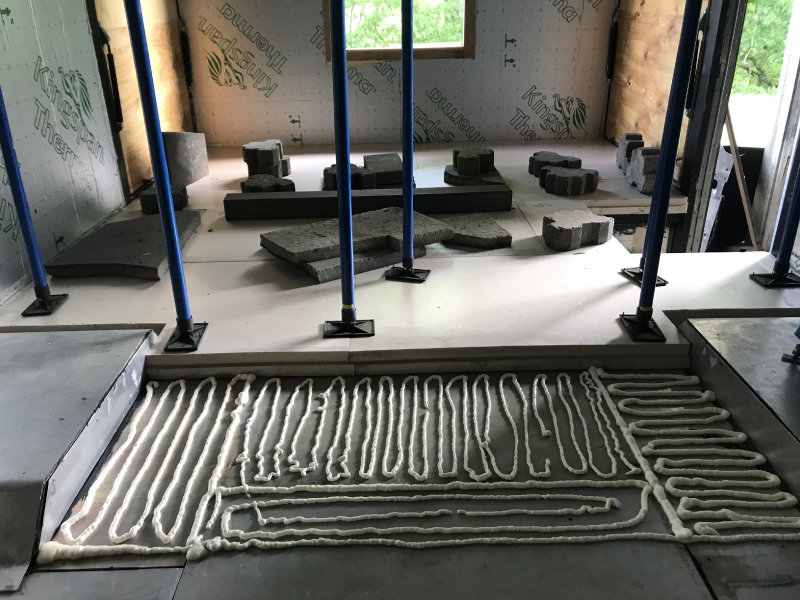

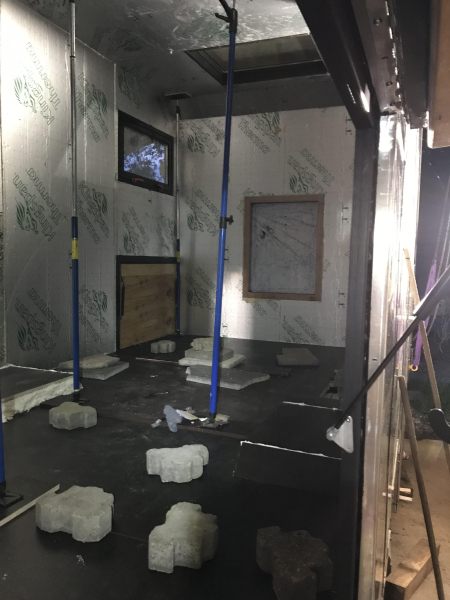

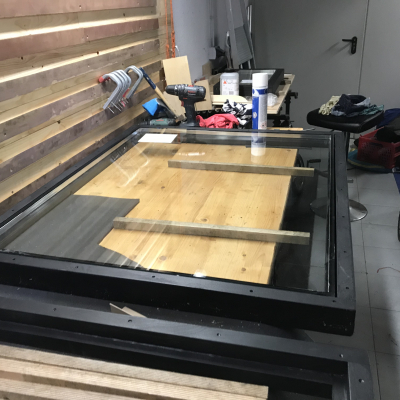

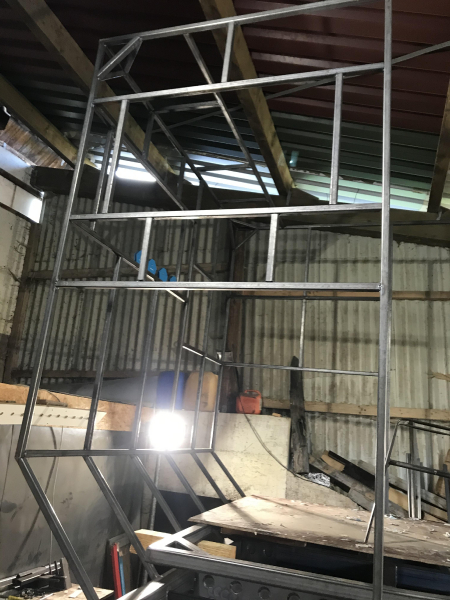

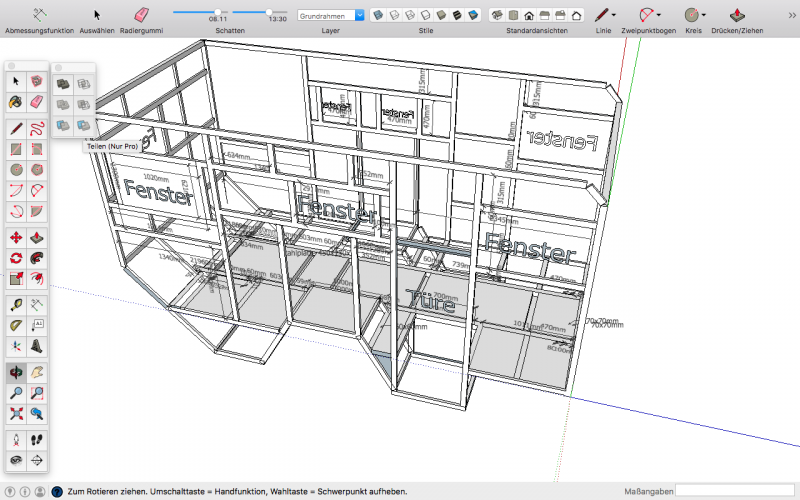

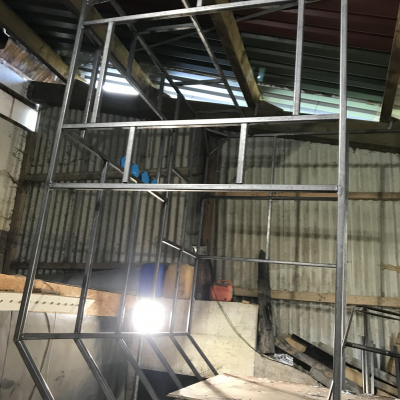

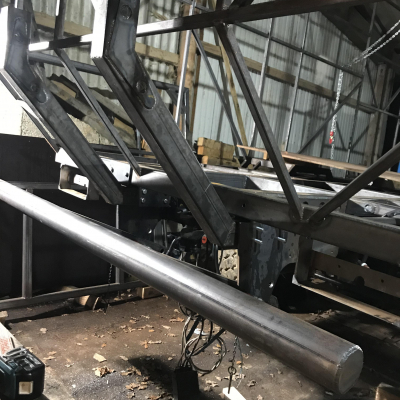

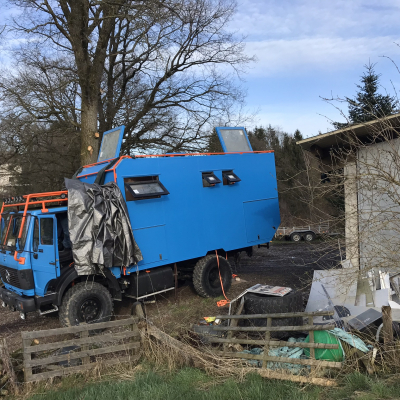

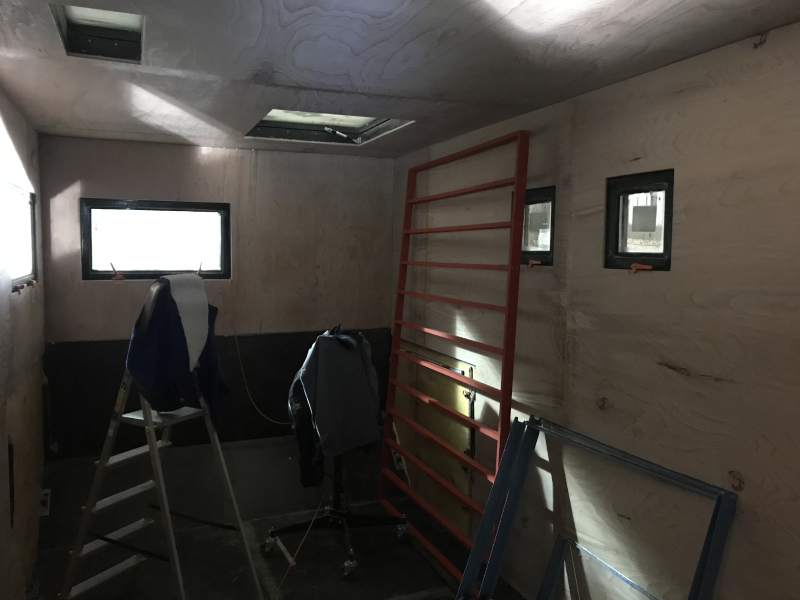

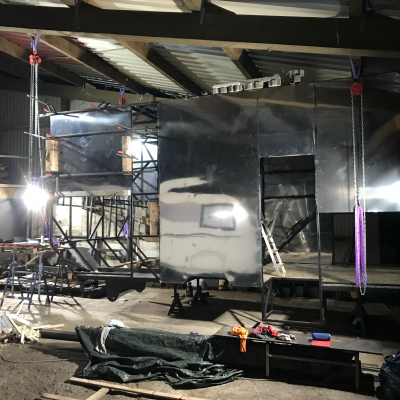

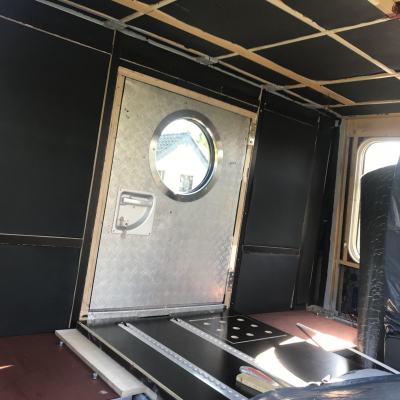

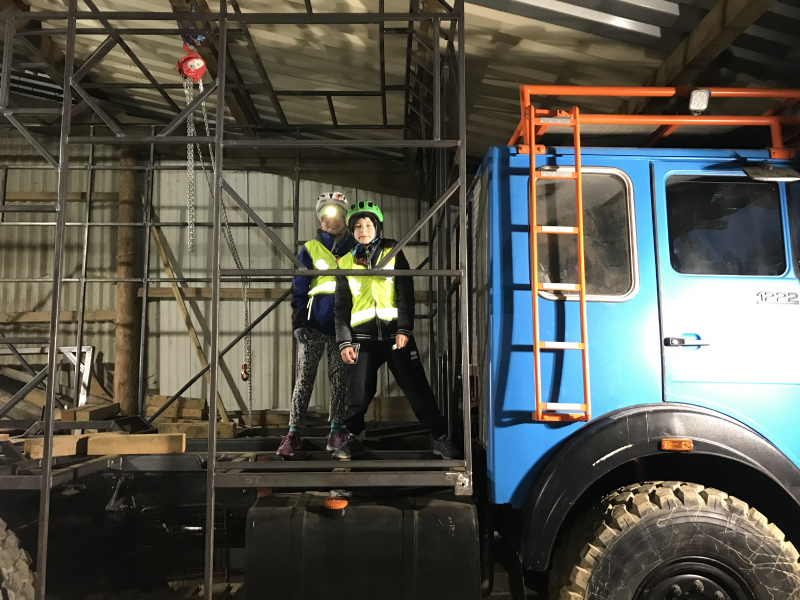

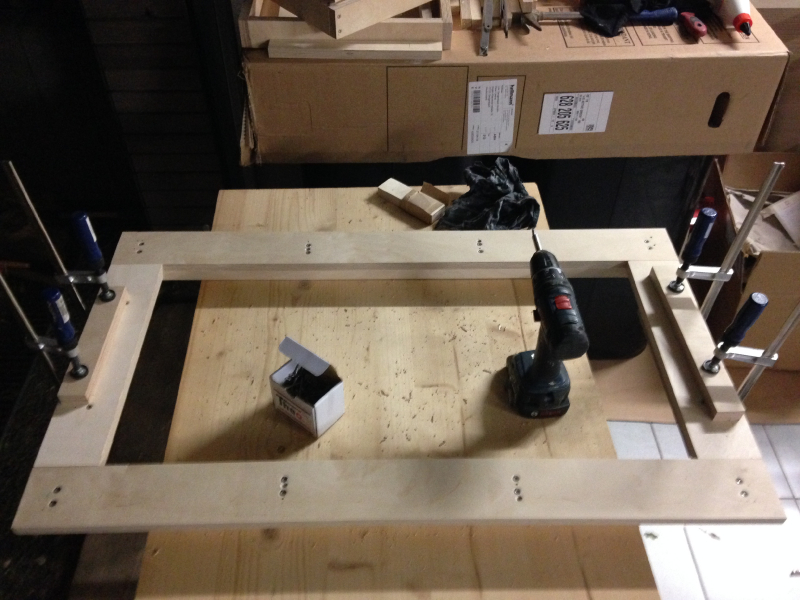

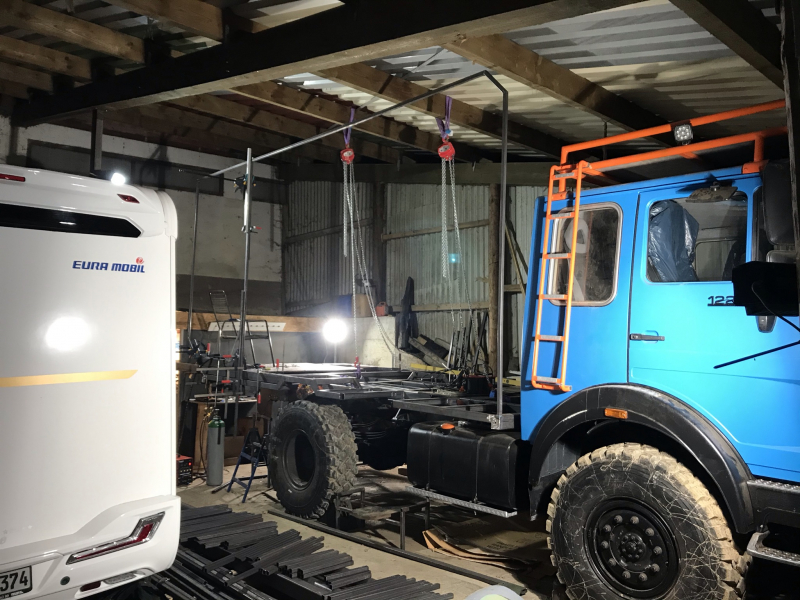

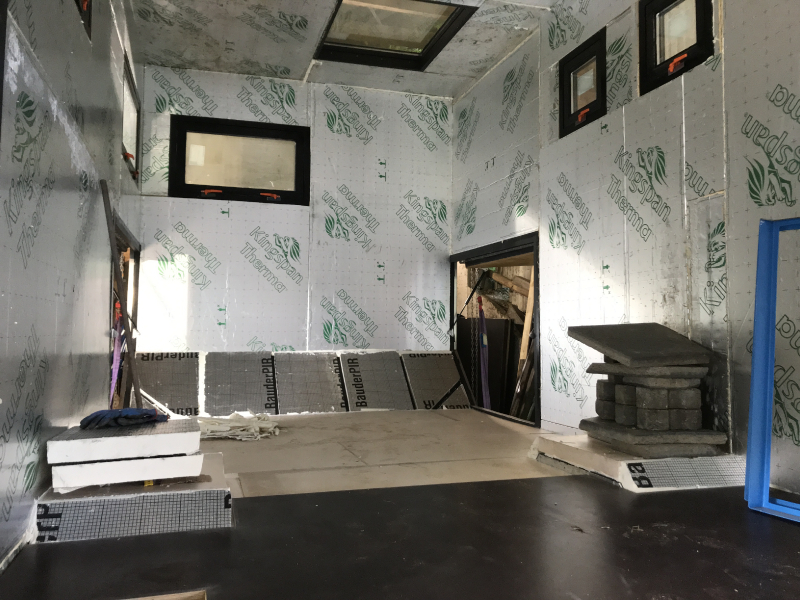

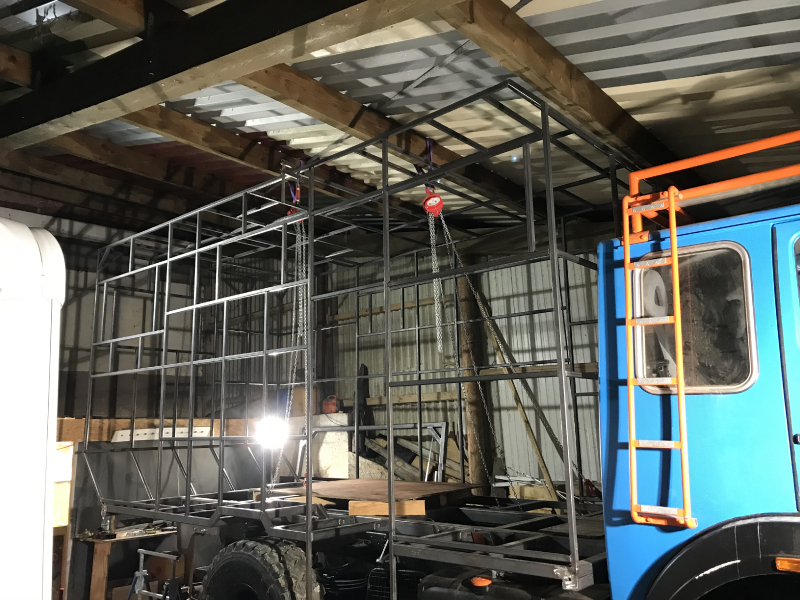

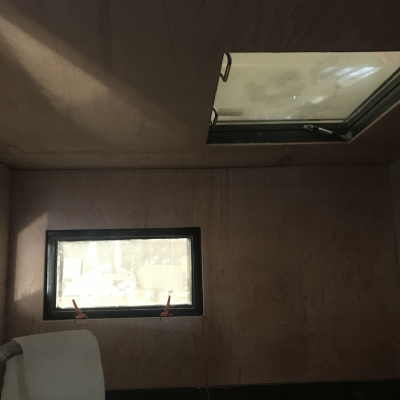

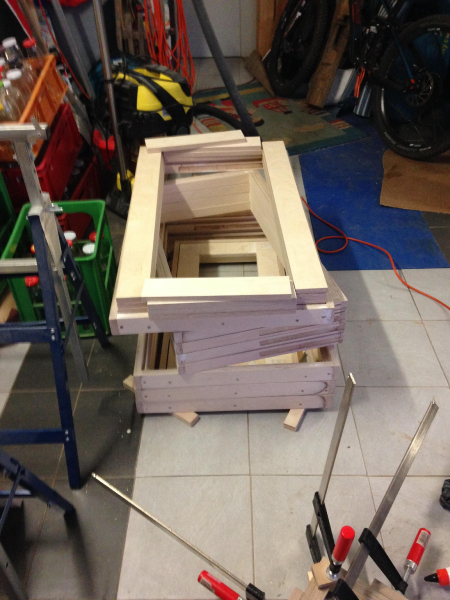

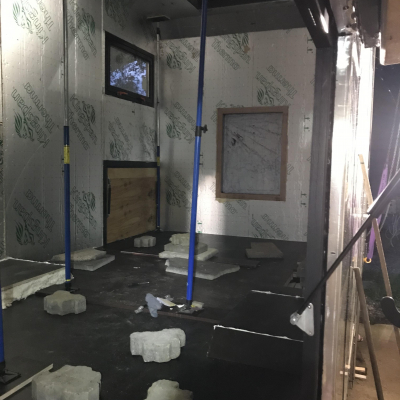

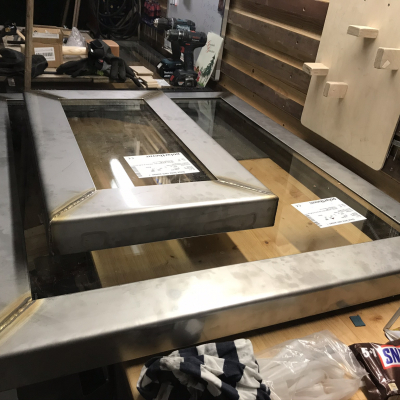

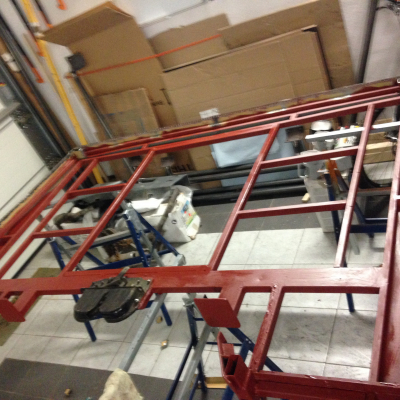

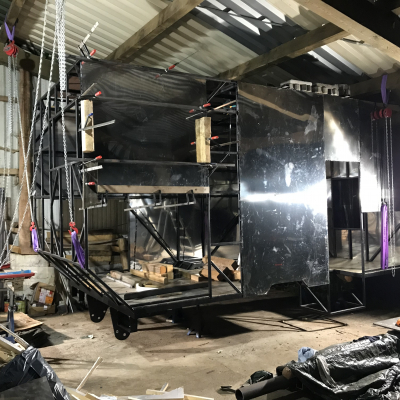

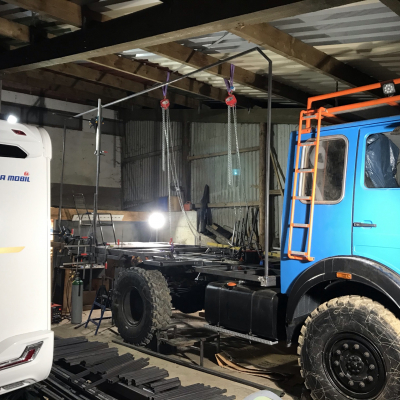

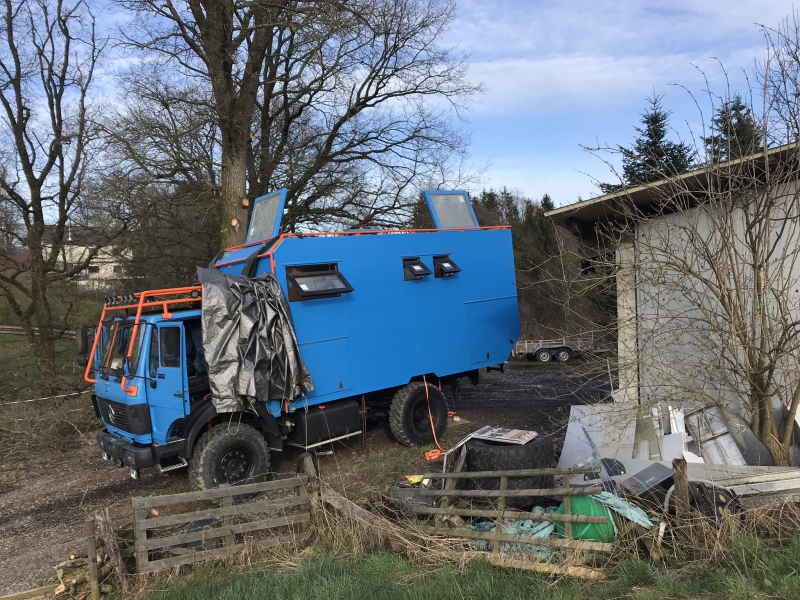

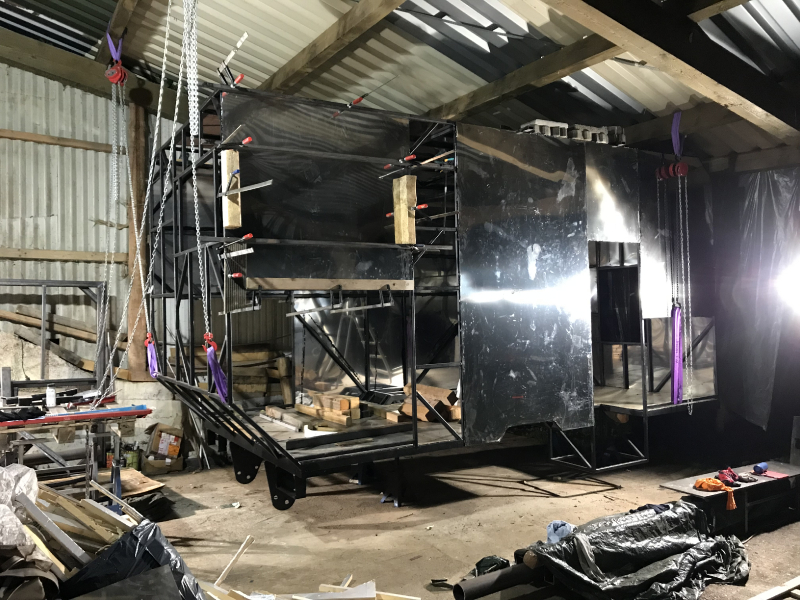

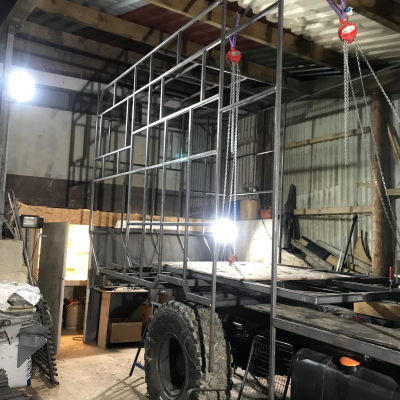

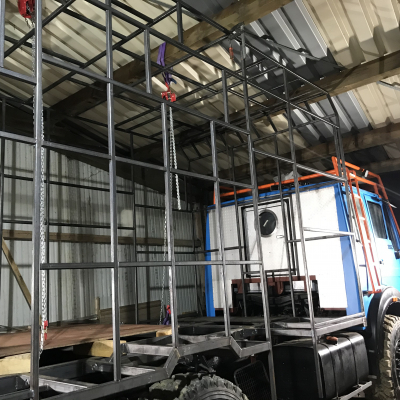

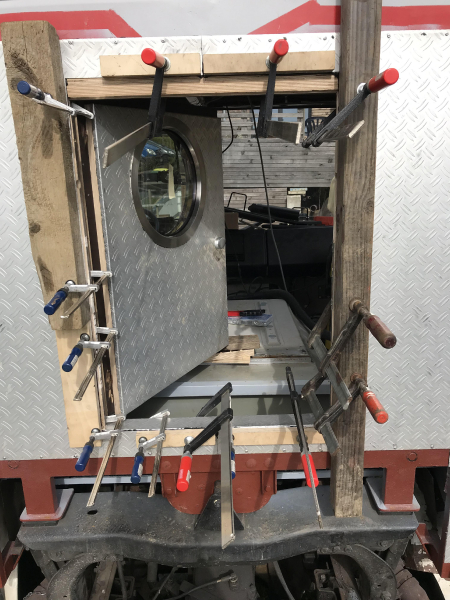

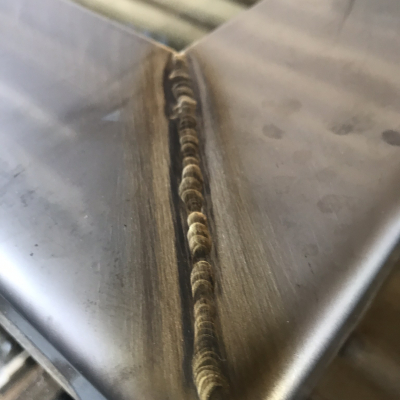

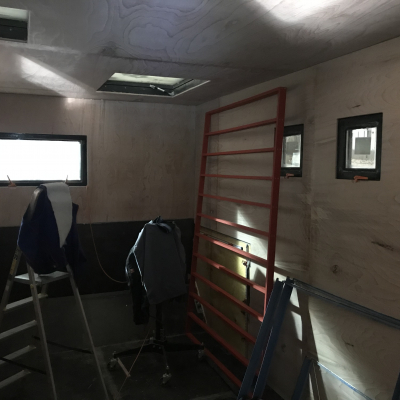

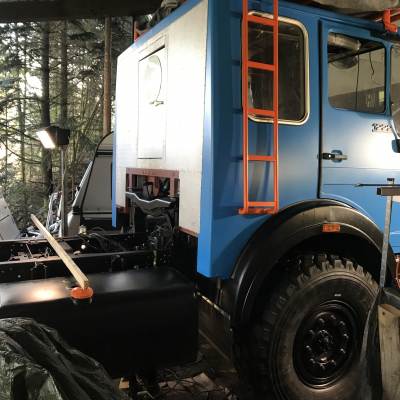

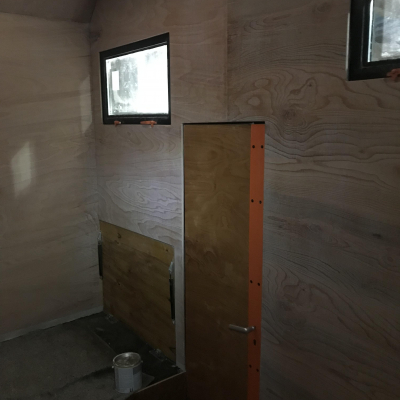

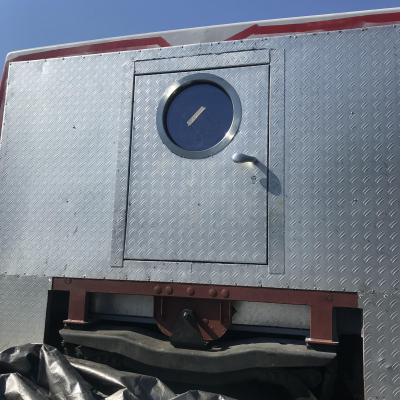

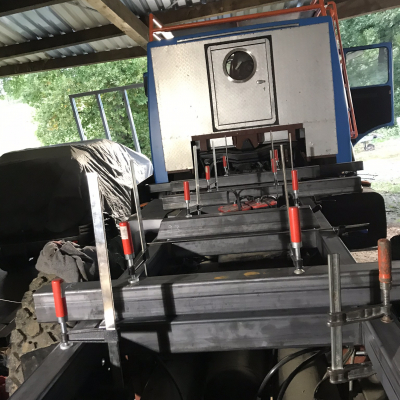

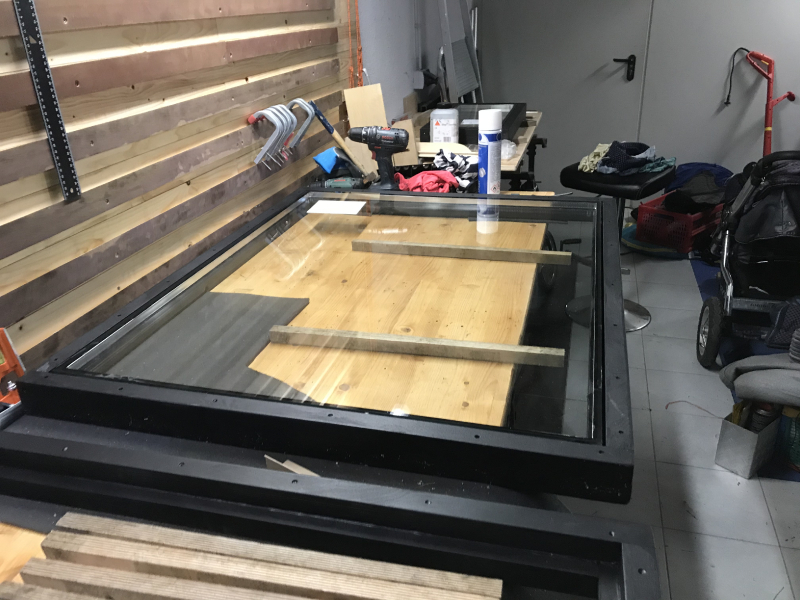

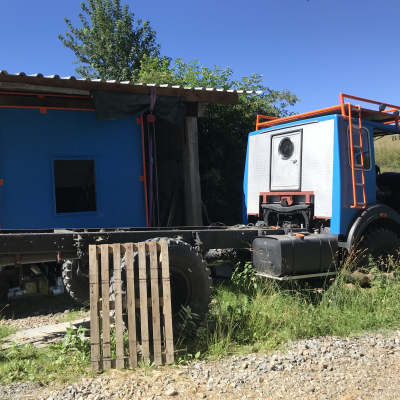

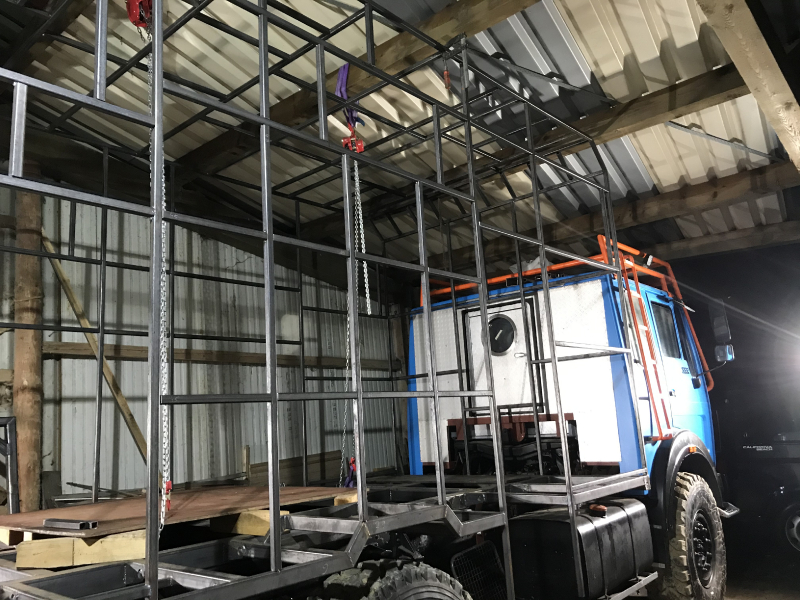

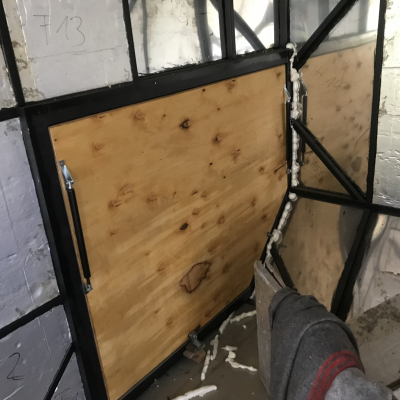

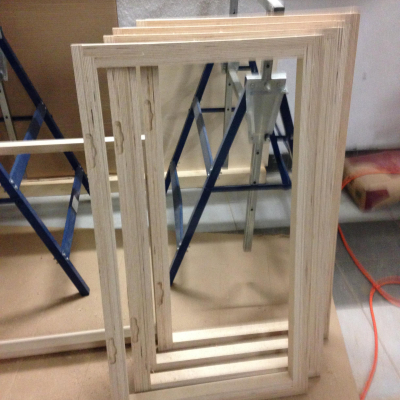

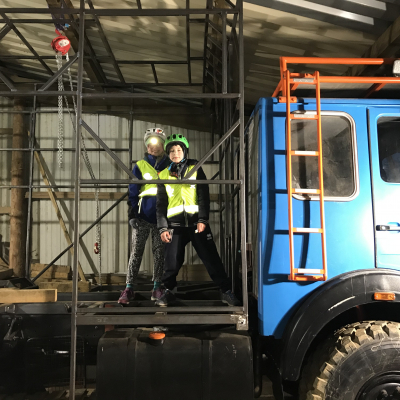

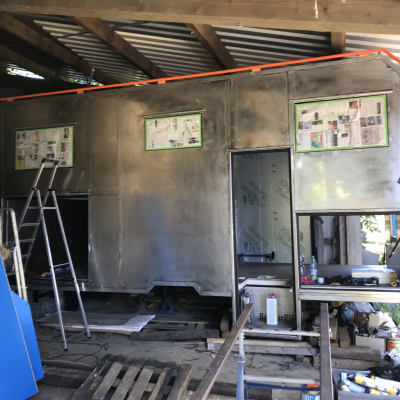

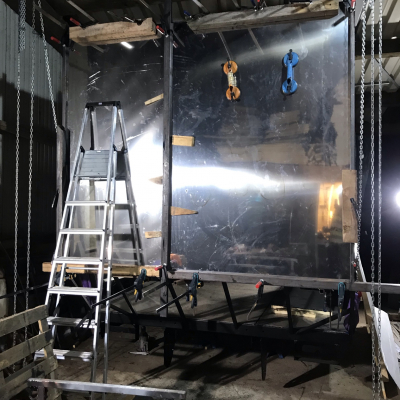

Fenster sind schon gebaut, Zwischenrahmen und Aufbau kommen sobald das Fahrgestell fertig ist......Fenster waren schon vor dem LKW fertig, warum nicht mal andersrum anfangen....der Plan steht eh schon lange im Kopf..... Nov. 20: So, es geht voran....die Dachluken sind auch selbst konstruiert und das Glas ist eingeklebt, Fenster sind verglast und fertig und das Schweißen des Rahmens ist gestartet, das Gestell des Aufbaus folgt in den nächsten Wochen.... Jan. 2023: Es geht immer weiter….der Aufbau ist soweit fertig, Isolierung ist verbaut, die erste Holzschicht auch, Klappen und Türen sind drin, alles ist lackiert und der Aufbau kann demnächst aufs Fahrgestell gehoben werden….dann nur noch schnell Elektrik, Möbelbau und sonstige Installationen….ein wenig dauert es also noch…. | |

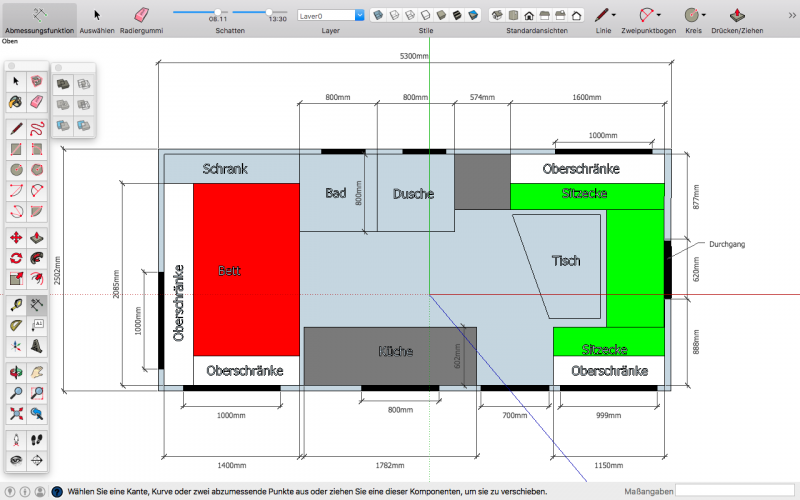

| Explanation of floor plan | |
|---|---|

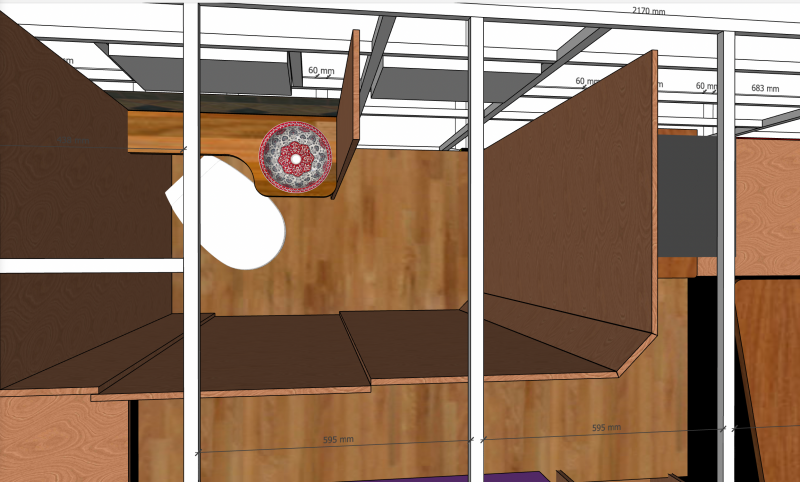

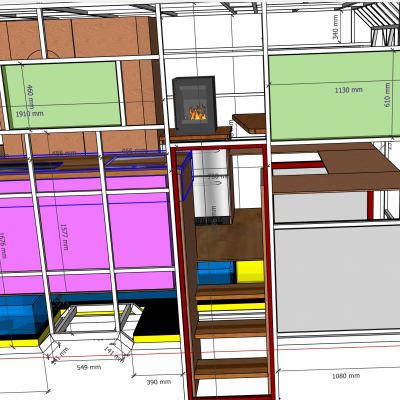

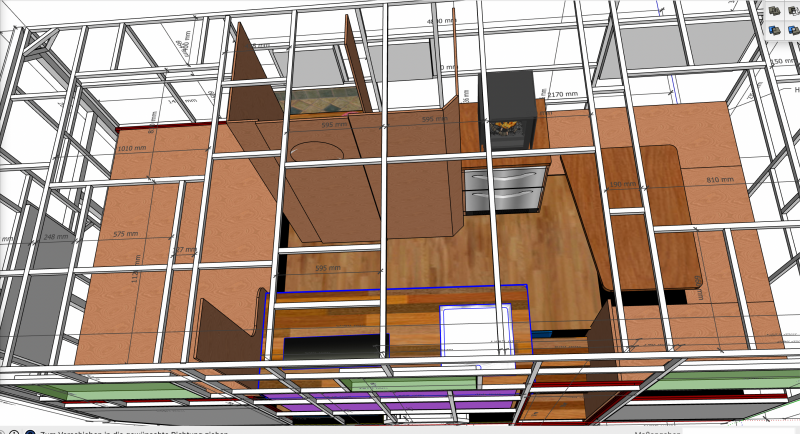

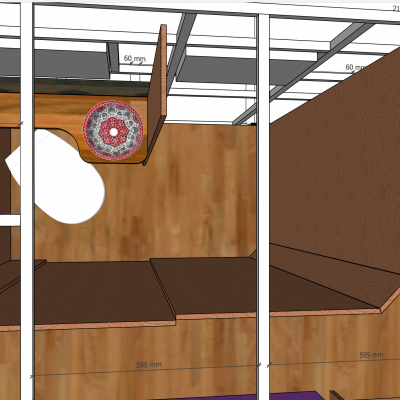

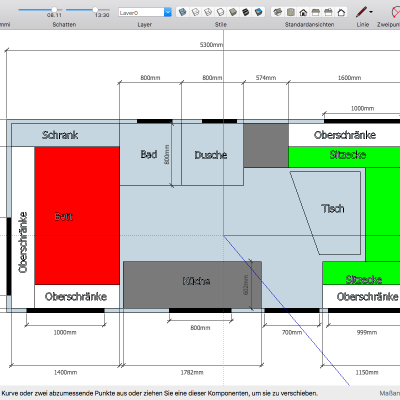

| Heckbett, Küche auf Beifahrerseite, Bad/Dusche auf Fahrerseite, Sitzecke vorne.... |
| Material of furniture | Viel Holz.... |
|---|
| Cooking stove | Gaskocher 3 flammig Thedford Topline 931 |
|---|---|
| Gas installation | Gastank |
| Other | |
| 2 Gaskochfelder in der Aussenküche | |
| Manufacturer and type of fridge / cooler | Vitrifrigo Schubladen Kühlschrank |
|---|
| Voltage in the chassis | 24V |
|---|---|
| Voltage in the cabin | 24V |
| Charging converter 24V-12V | ja, mehrere |
| 110V / 230V in the cabin? | yes |
| Inverter | Victron Multiplus 24/1600 |
| Capacity of batteries in the cabin | 8x75AH |
|---|---|
| Battery type | Optima Yellow |
| Battery charger for cabin batteries | BTB Vortonic |
| Battery management | Victron |
| Solar capacity | ca 1000WP |
|---|---|
| Solar controller | Victron |
| Fuel cell | no |
| Power generator | geht ohne |
| Manufacturer and type of heating system | Planar, 2 kleinere, Luft/Diesel |
|---|---|
| Warm water processing | 2 Nautic Compakt LE Boiler mit 230V Möglichkeit |
| Cab heating | keine extra Heizung |
| Other | |
| Ein schöner kleiner Holzofen aus der Schweiz | |
| Explanation of gas system | |
|---|---|
| Gastank Wynen, Gas Kochfeld, Gas Kocher in Außen Staukiste |
| water flow | in Rohren.... |
|---|---|
| Water filtration system | Famous Water |
| Capacity of fresh water tank(s) | 3x175 Liter |
| Capacity of waste water tank(s) | 1x Dusche, 1x Urin, 1x Abwasser, 3 Tanks aber dafür keine Pumpen nötig.... |
| Manufacturer and type of toilet | Trockentrenntoilette Separett Eigenkonstruktion |
|---|---|
| Capacity of black water tank | keiner....nur Urintank |

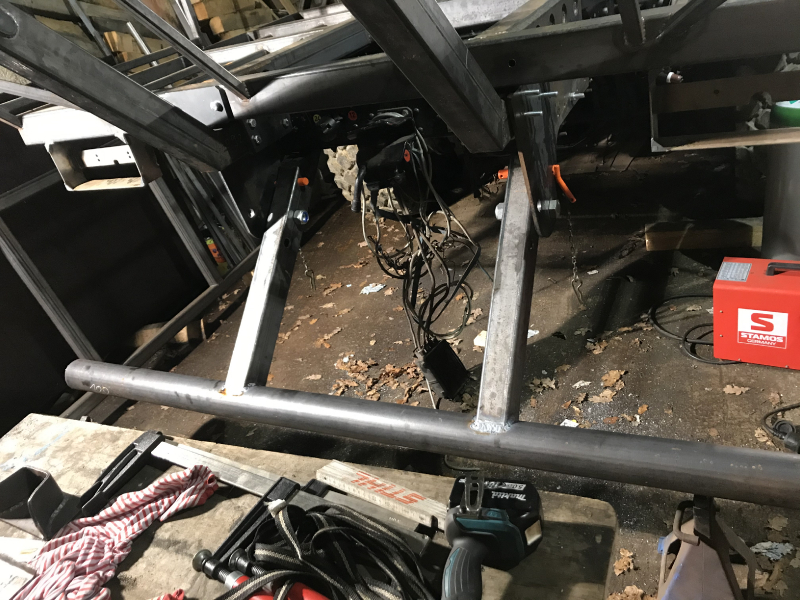

| Rear carrier | Ist fertig geschweißt für Ersatzreifen und Moped wird elektrisch absenkbar |
|---|---|

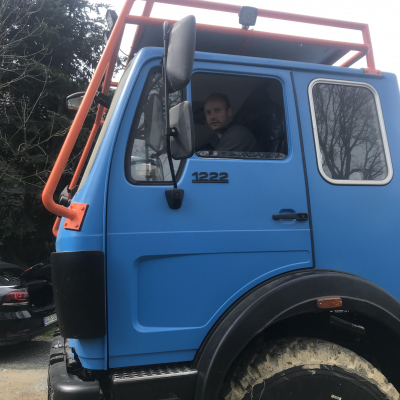

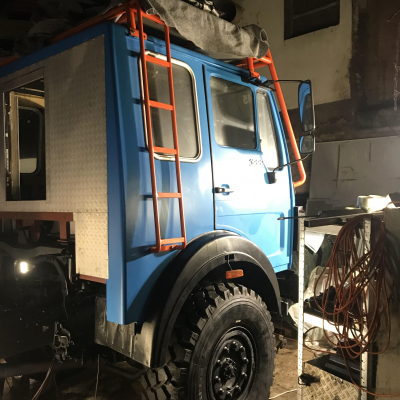

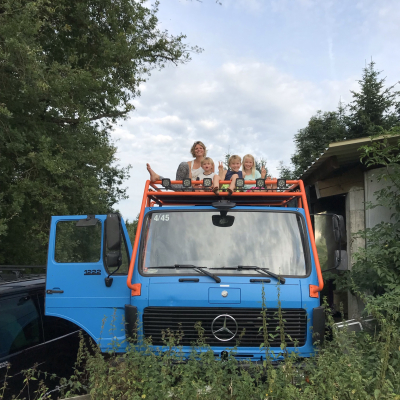

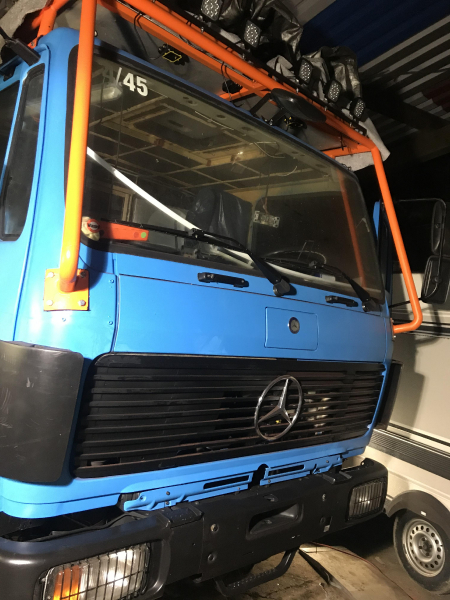

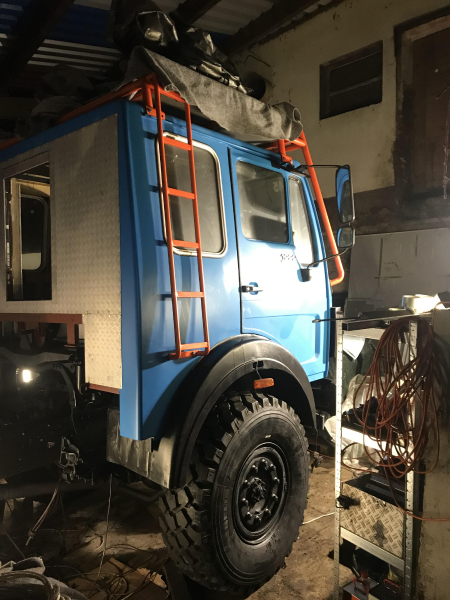

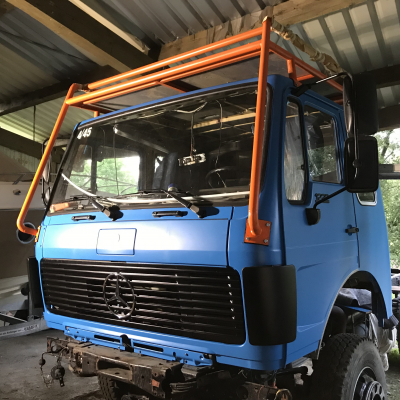

| Roof rack | ist schon drauf.....Leiter ist auch dran…. |

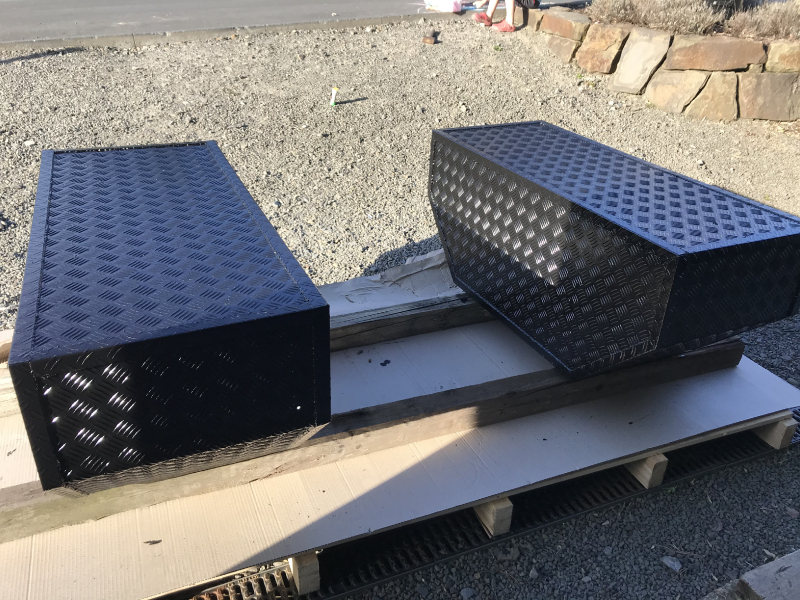

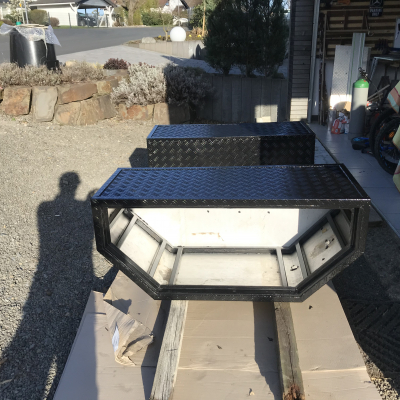

| Storage boxes | Sind gebaut...Stahlrohrrahmen mit Alublech |
| Outside cooking facilities | definitiv, im Staukasten (ausziehbar) |
| Awning | kommt auch....oder Tarp |
| Other | |
|

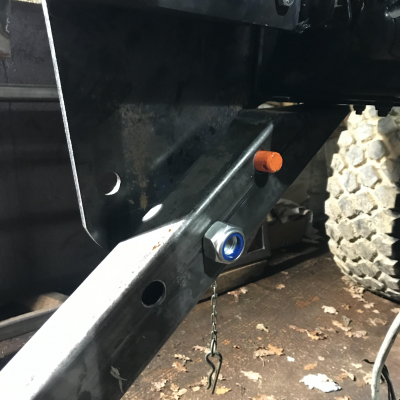

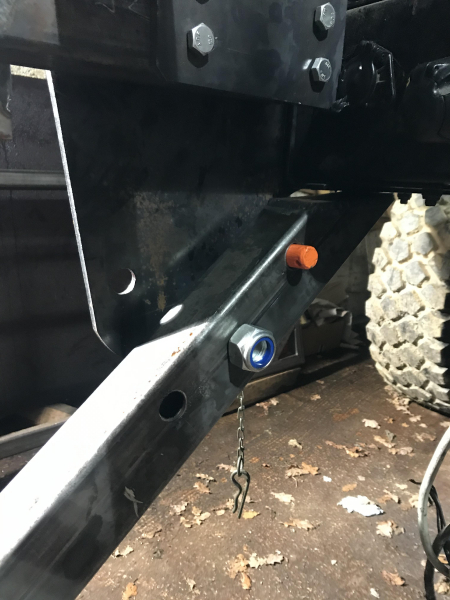

Klappbarer Unterfahrschutz Halter für eine Hängematte....auf jeden Fall auf der Beifahrerseite am Koffer, vielleicht sogar irgendwie über dem Fahrerhaus.... | |
