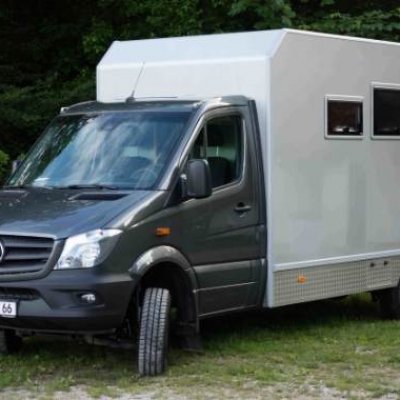

Sprinter 4x4 Selbstausbau Das Fahrzeug ist noch nicht fertig ausgebaut. Aktuelle Infos über den Ausbau findet Ihr in meinem Ausbaublog. https://dexter4x4.wordpress.com/

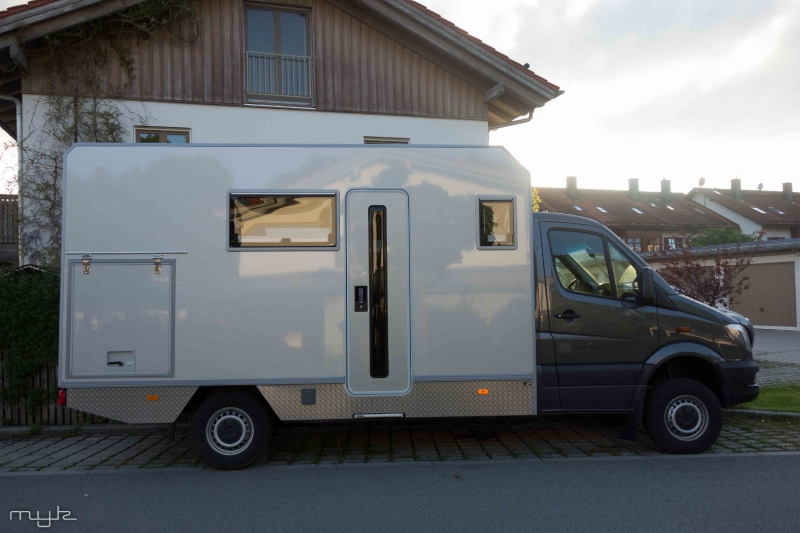

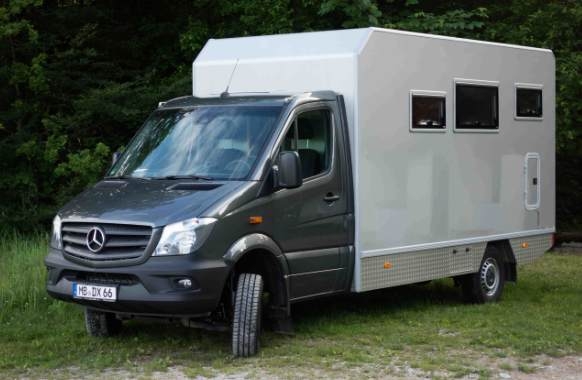

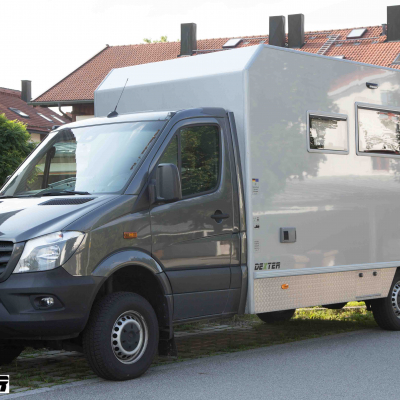

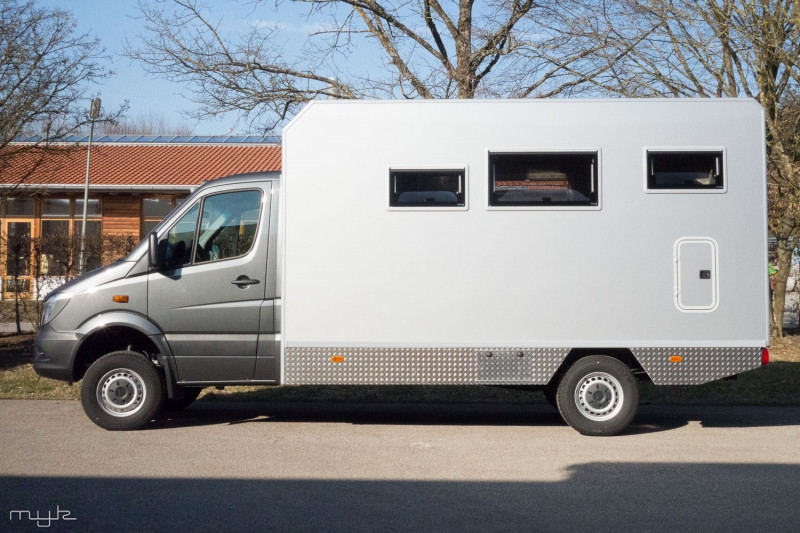

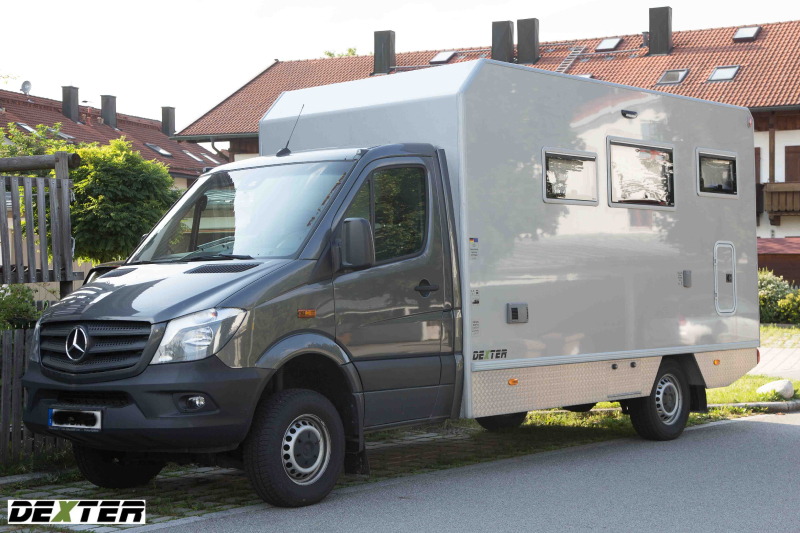

| Manufacturer and model | Mercedes Sprinter 4x4 Bimobil-Kabine |
|---|---|
| Name | Myk |
| Country | Deutschland |
| Website | https://dexter4x4.wordpress.com/ |
| Year of manufacture | 2016 |
| For sale? | no |
| Engine type | CDI 316 |
|---|---|
| Cubic capacity | 2150 cm3 |
| Number of cylinders | 4 |
| Horsepower | 163 |
| Torque | 380 Nm |
| Other | |
| Euro 5+ | |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|
| Wheel base | 4.325 mm |
| Number of seats | 4 |
| Tyre size | 225/75 R16 |
| Rim size | Stahl |
| Type of tyre | Winter |
| Tank capacity | 100 l |
| Diesel filter | yes |
| Other | |
| 3,5 to Gesamtgewicht, Rostschutzbehandlung unmittelbar nach Montage der Kabine. | |
| Permanent or manually selectable 4-wheel drive | zuschaltbar |
| Diff locks | elektronisch über ESP |

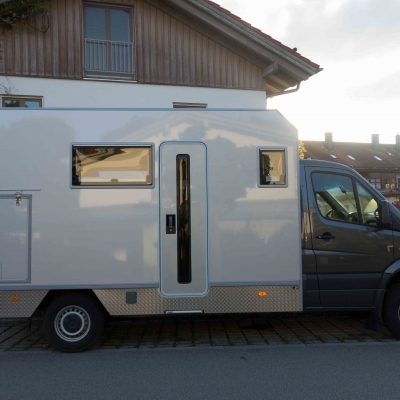

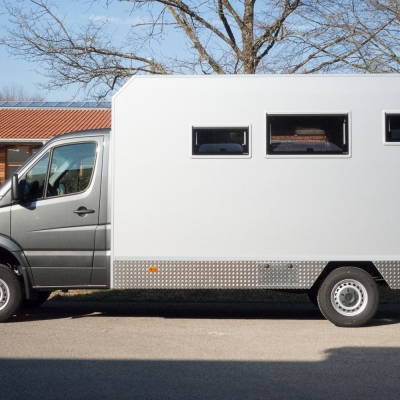

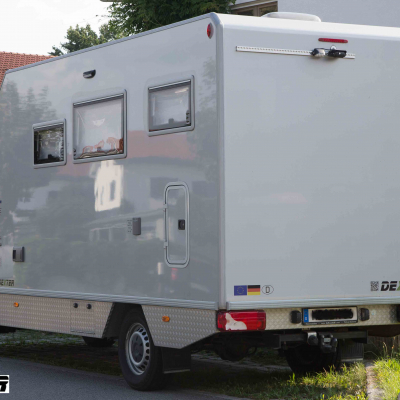

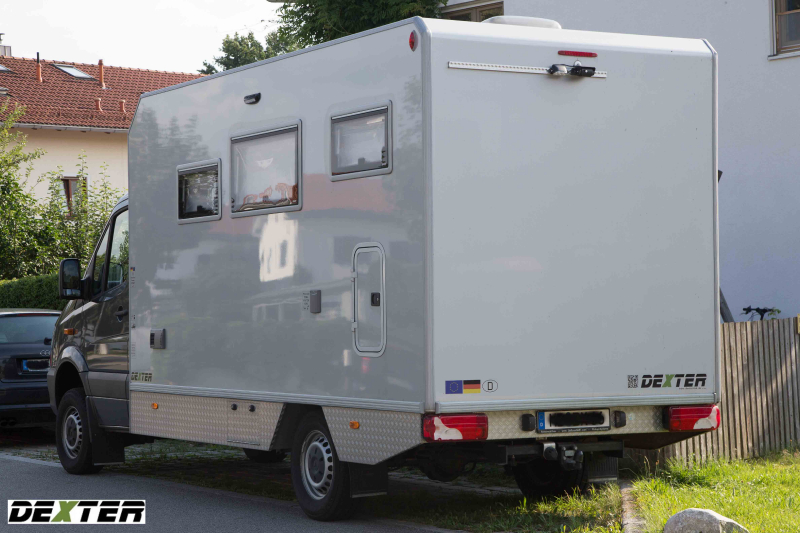

| Manufacturer of the cabin | bimobil |
|---|---|
| Inner dimensions (LxWxH) | 430 x 202 x 212 |
| Outer dimensions (LxWxH) | 435 x 211 x 222 |
| Cabin material | Alu-Sandwich |
| Kind and thickness of insulation | 45 mm |
| Number of beds | 3 |
| Windows | 5 |
| Subframe | keiner |
| Other | |

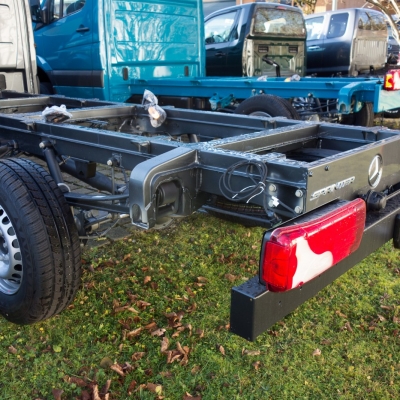

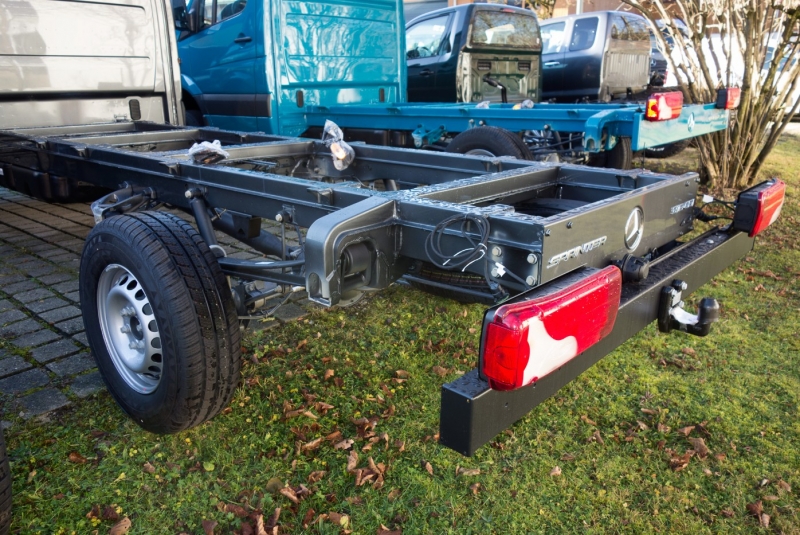

| Die Kabine wurde von bimobil nach meinen Angaben gefertigt und auf das Fahrgestell ohne Zwischenrahmen montiert. | |

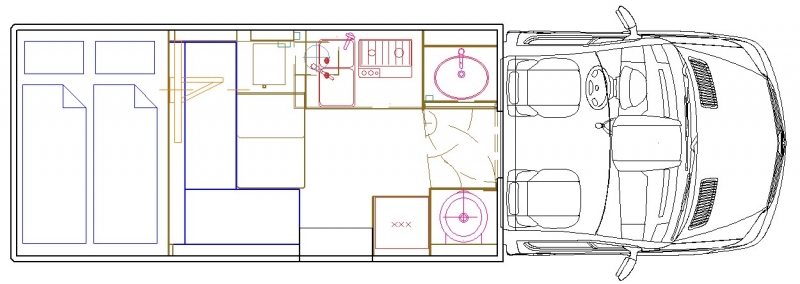

| Explanation of floor plan | |
|---|---|
|

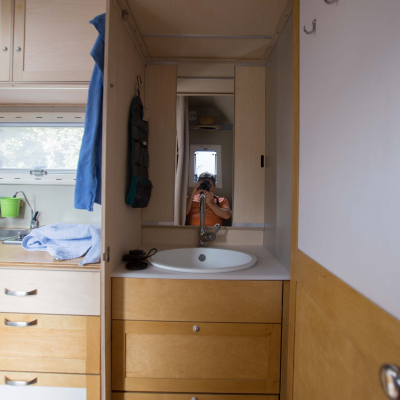

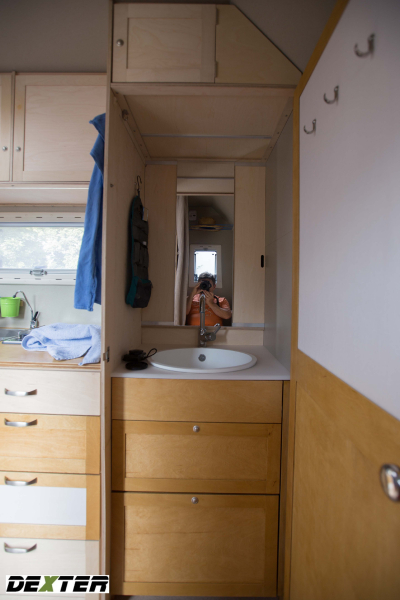

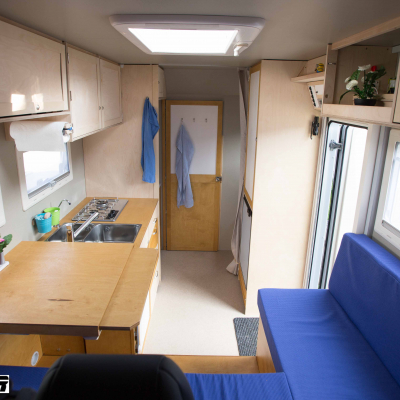

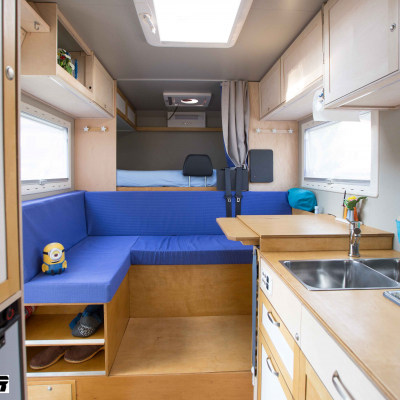

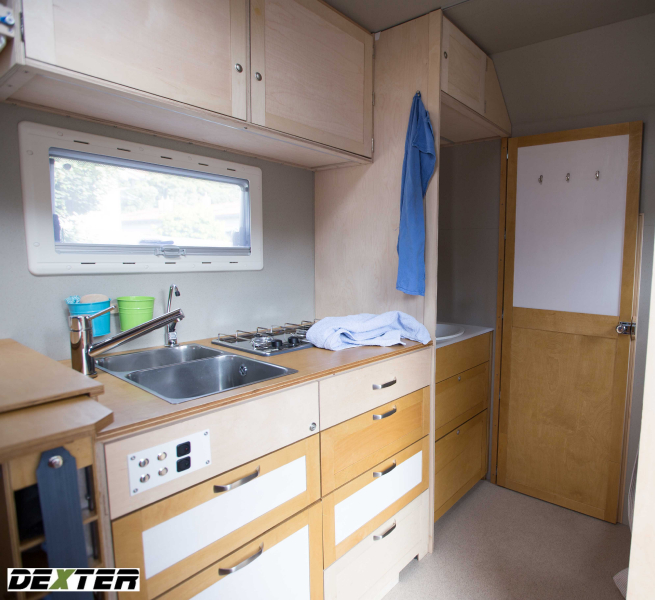

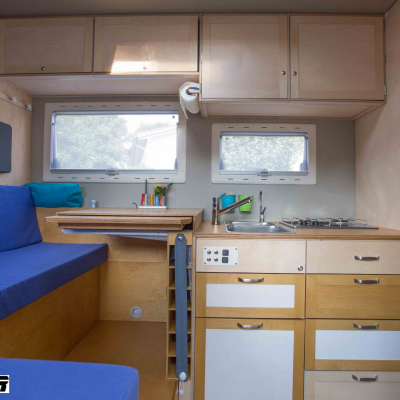

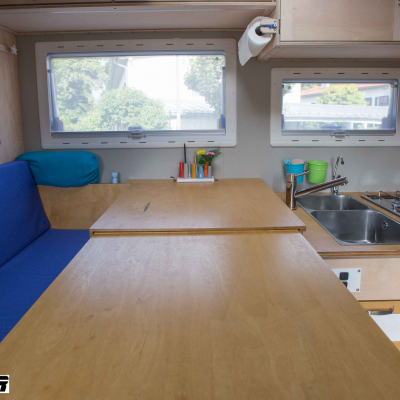

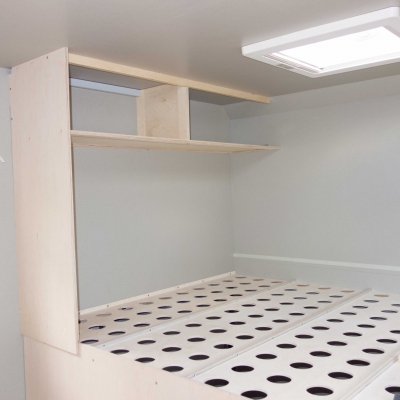

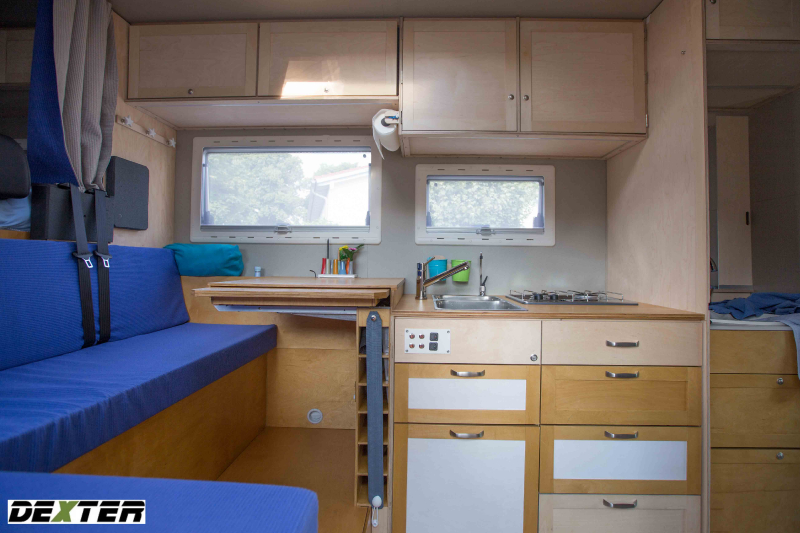

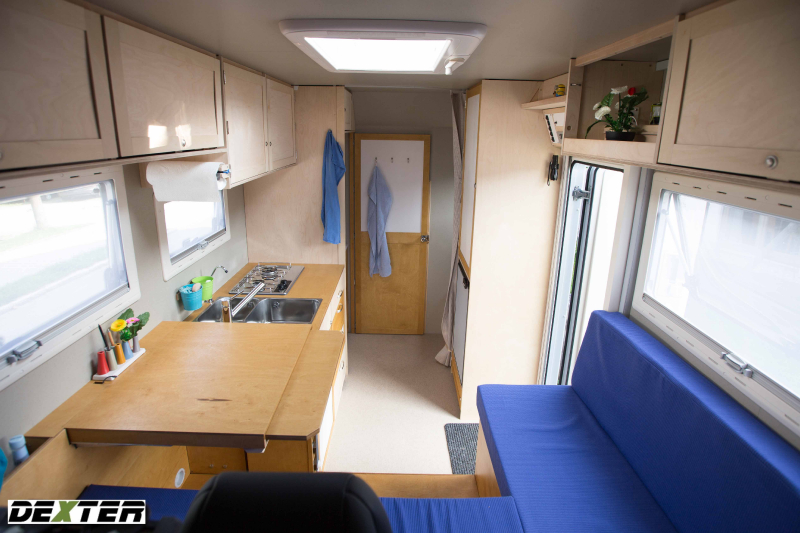

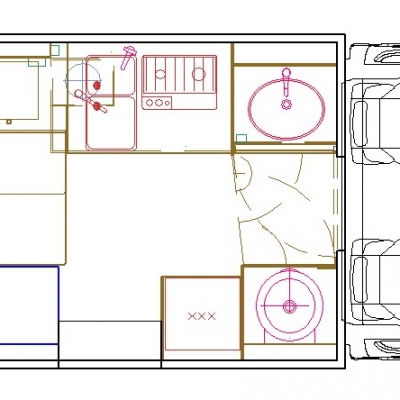

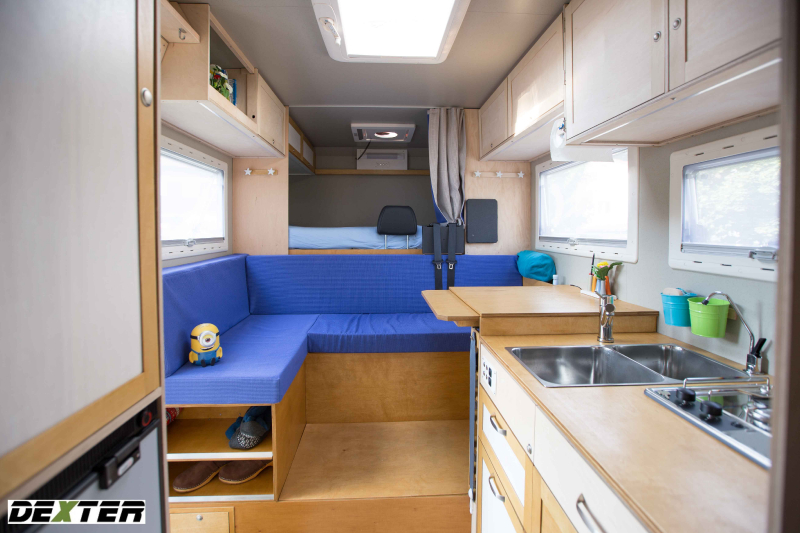

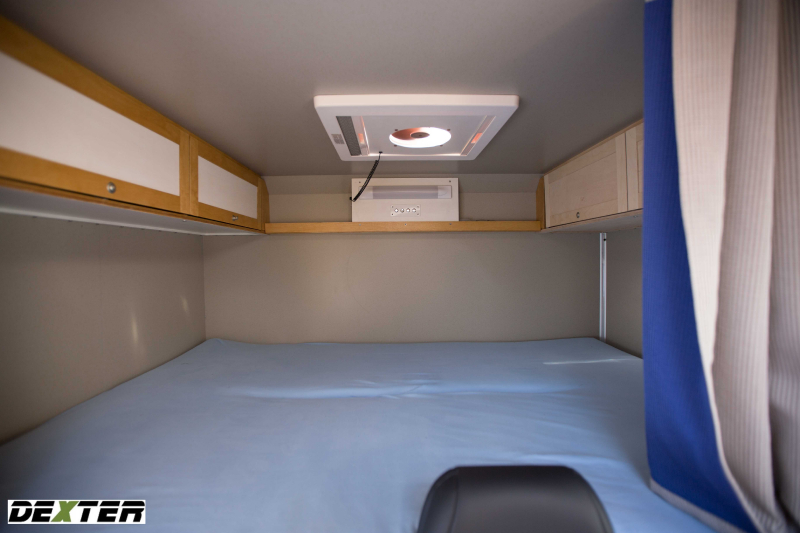

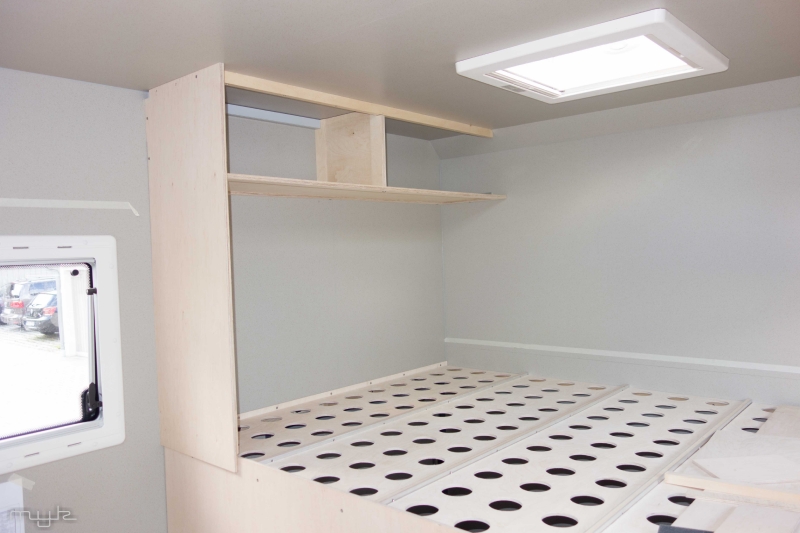

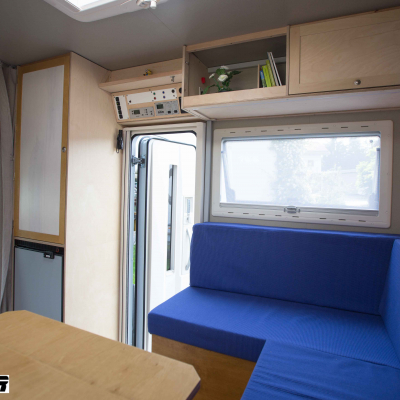

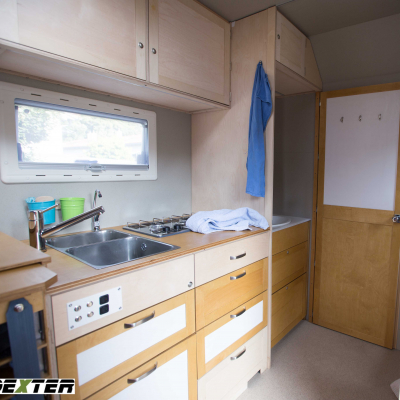

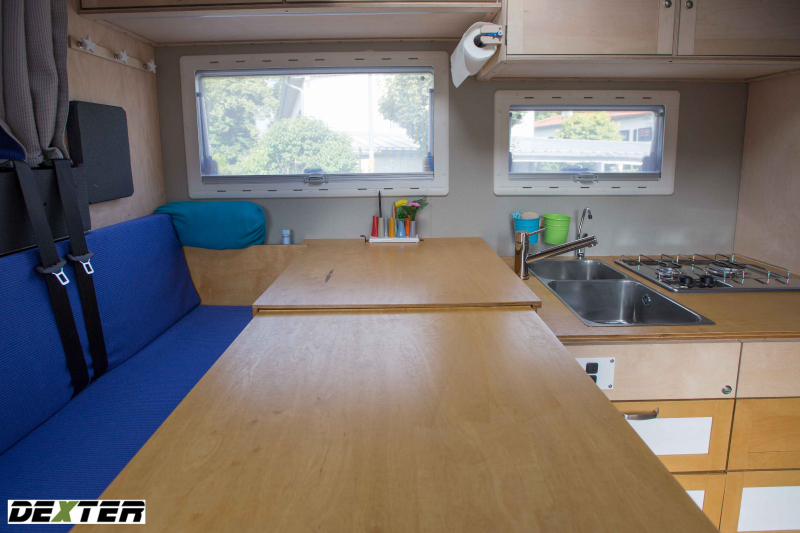

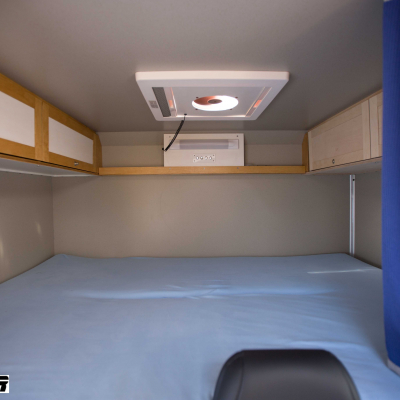

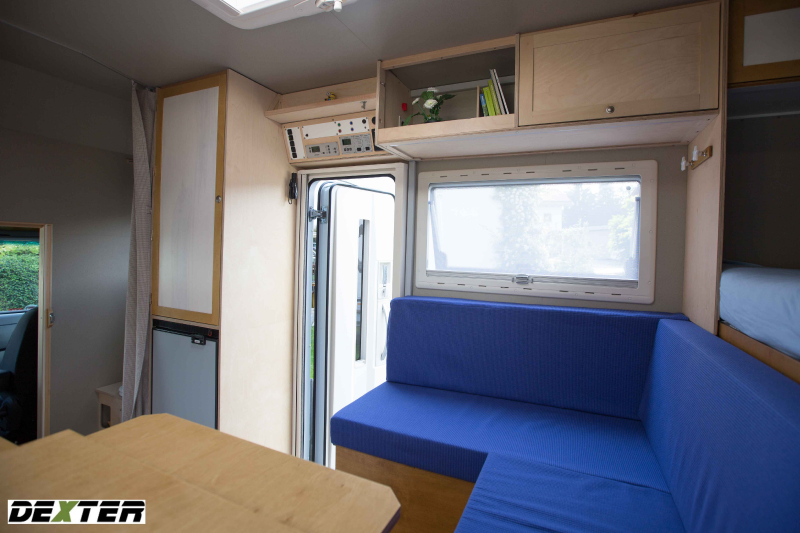

Der Grundriß orientiert sich an zwei Nutzungsprofilen: - Zu Dritt oder Viert für einen Kurztrip übers Wochenende. - Zu Zweit für längere Fahrten. Im Heck befindet sich das Festbett mit einer Liegefläche von 2,02 x 1,34 m. Darunter ist eine große Garage. Vor dem Bett ist die L-förmige Sitzgruppe mit einem ausziehbaren Tisch untergebracht. Auf der langen Sitzfläche kann eine weitere Person schlafen, dort ist auch das Rückhaltesystem für die Passagiere montiert. Davor auf der Fahrerseite befindet sich die Küche (Arbeitsfläche 1,05 x 0,70). Neben der Küche ist das Waschbecken situiert. Zusammen mit der Toilette gegenüber ergibt sich ein "Raumbad". Neben der Toilette sind Schrank und Kühlschrank untergebracht. |

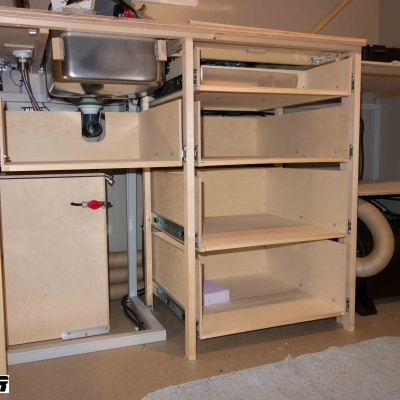

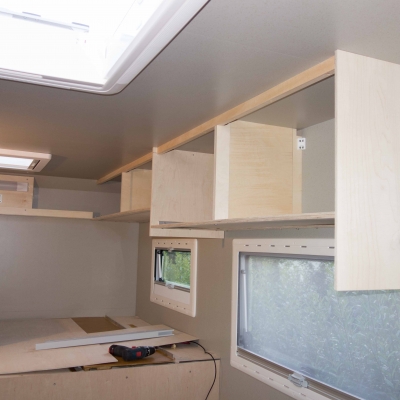

| Material of furniture | Birke Multiplex |
|---|---|
| Other | |

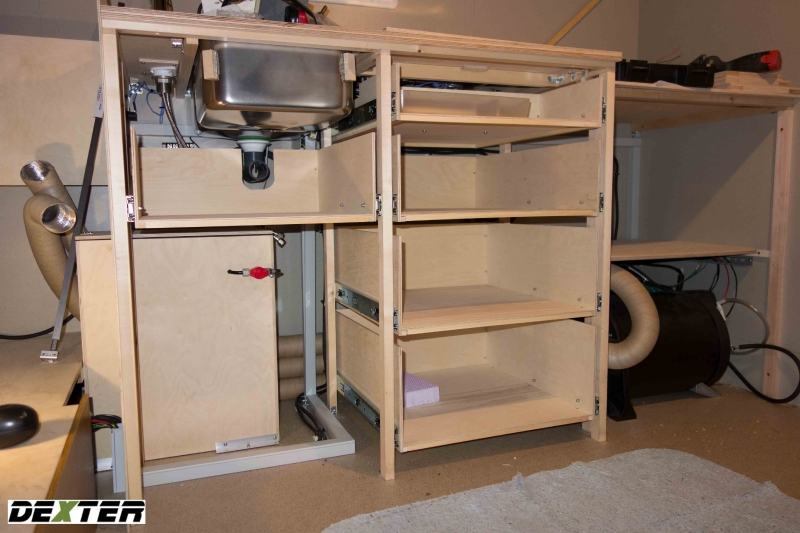

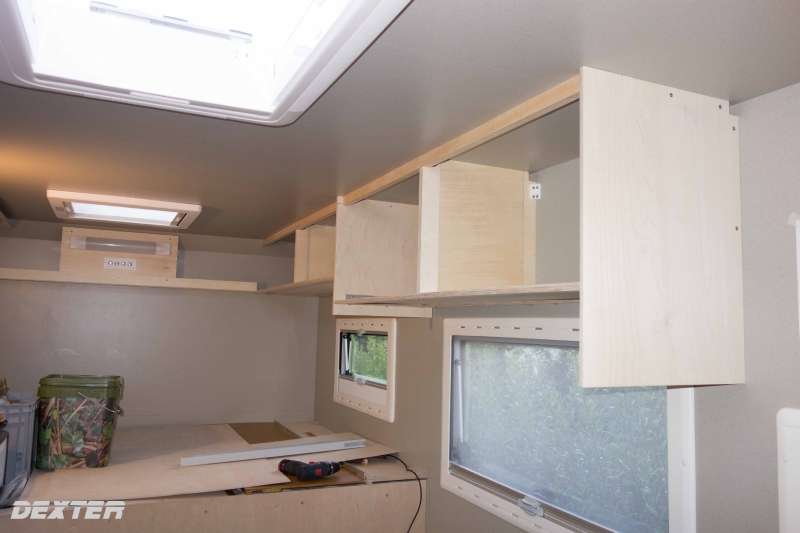

| Um die max. 3,5 to einhalten zu können, sind die Materialstärken sehr dünn gehalten. Wo notwendig wird das Plattenmaterial mit Leisten verstärkt. | |

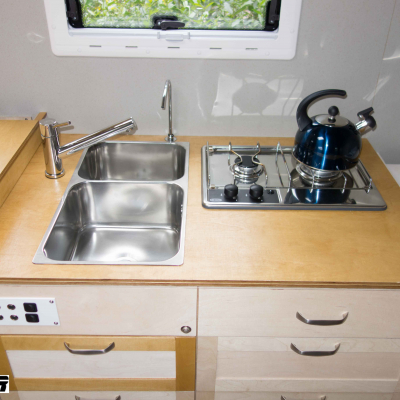

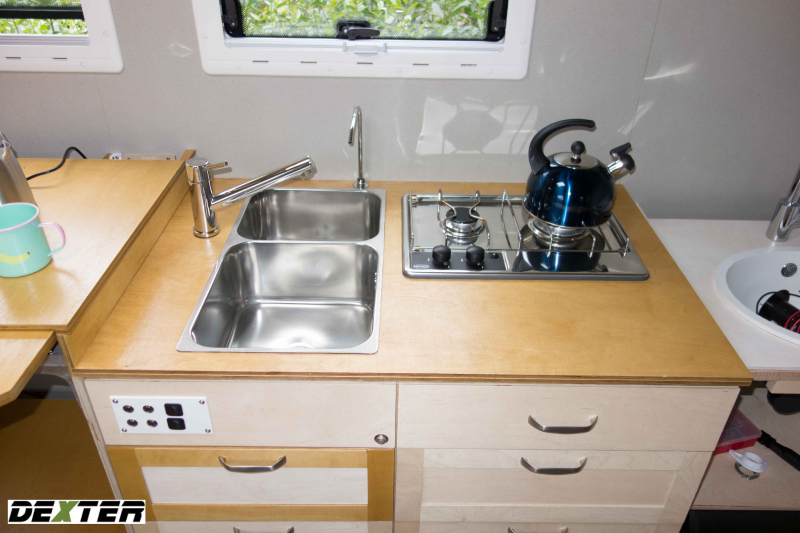

| Cooking stove | Gaskocher 2 Flammen |
|---|---|

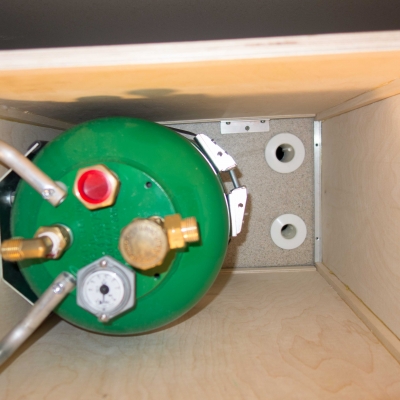

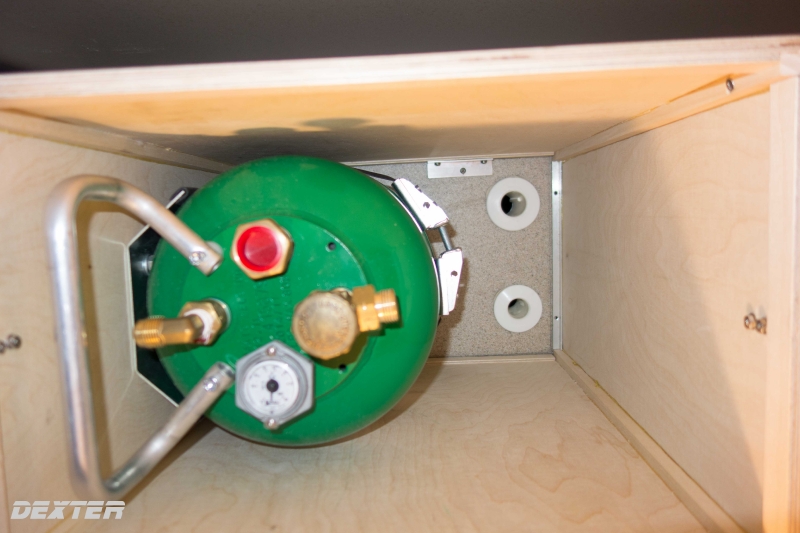

| Gas installation | Tankgasflasche 5l |
| Other | |
| Das Gesamtsystem (nur Gasflasche und Kocher) wiegt ohne Gas gerade einmal 10 kg. | |

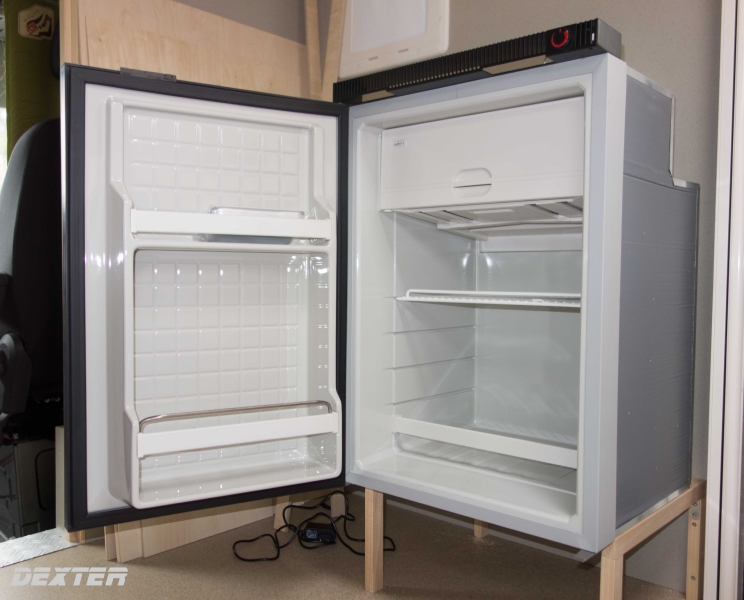

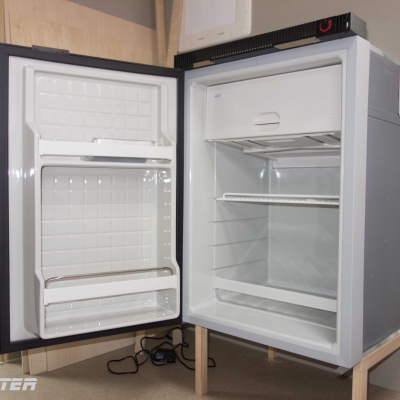

| Manufacturer and type of fridge / cooler | Indel/Webasto Isotherm CR-100 |
|---|---|
| Other | |
| Kompressorkühlschrank mit zusätzlichem Ventilator | |

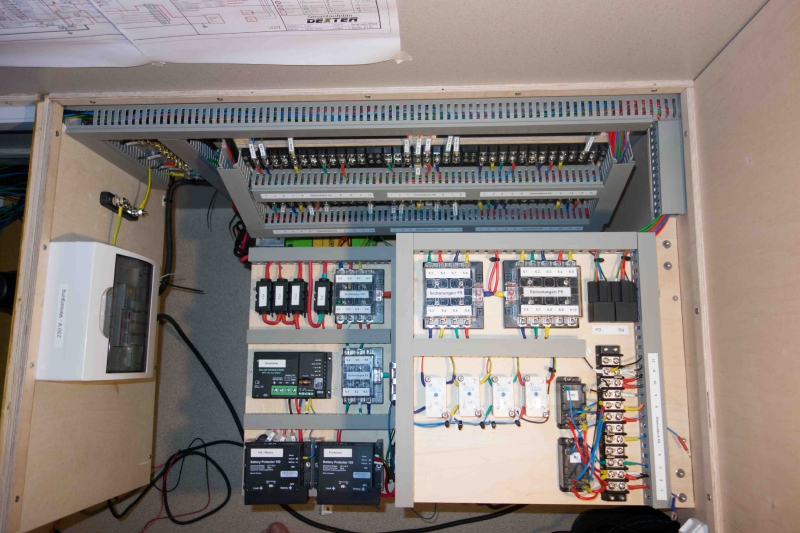

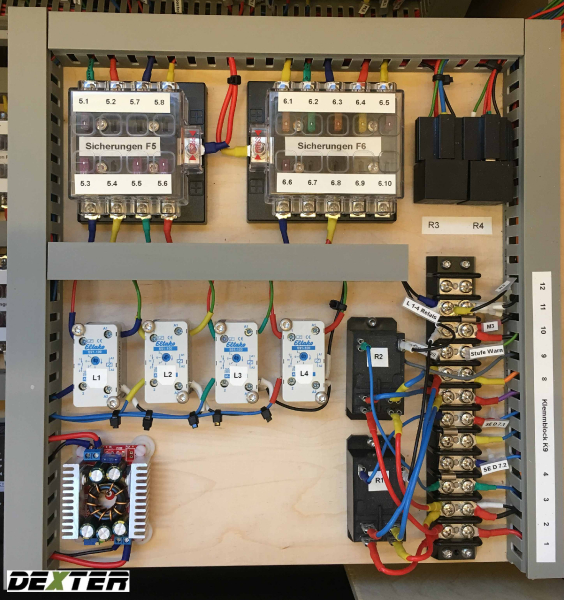

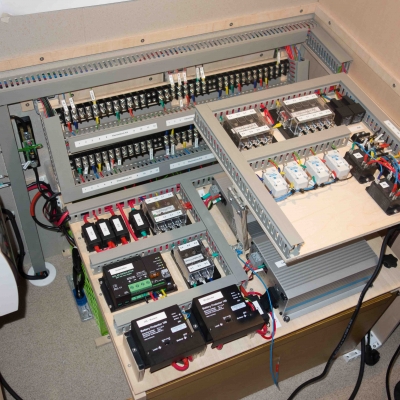

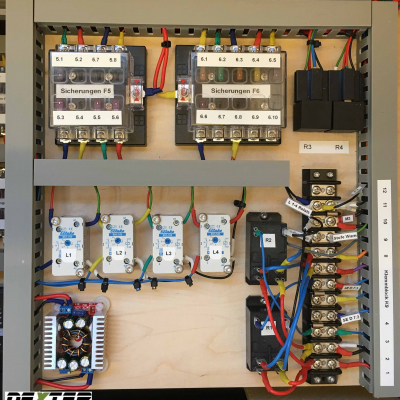

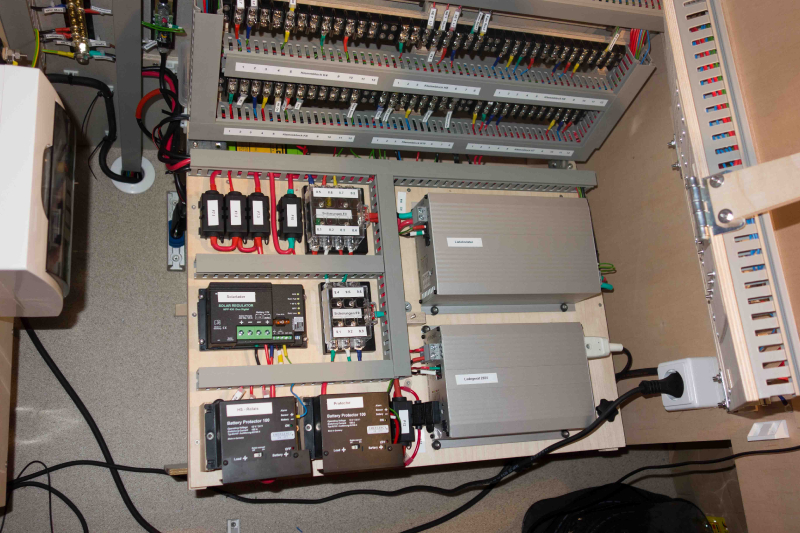

| Voltage in the chassis | 12 V |
|---|---|
| Voltage in the cabin | 12 V |
| Charging converter 24V-12V | keiner |
| 110V / 230V in the cabin? | yes |
| Inverter | keiner |
| Other | |

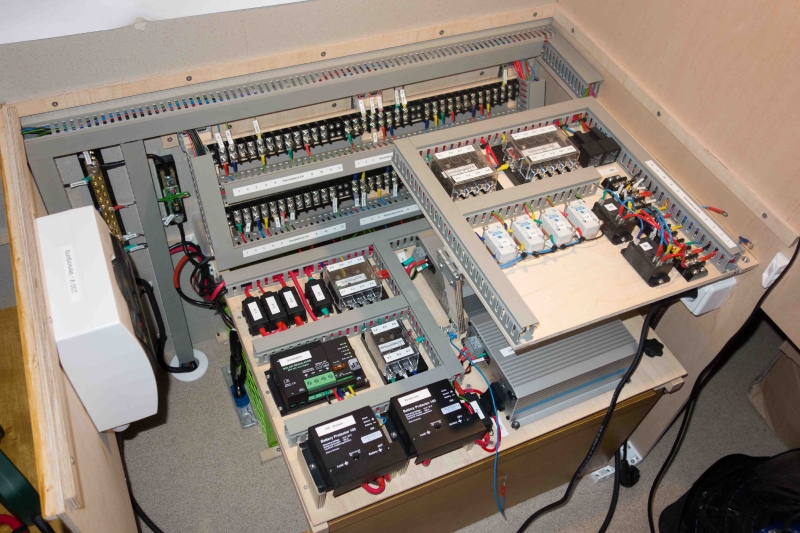

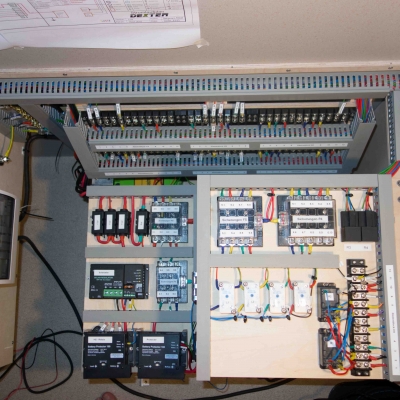

| Durch Verzicht auf große Stromverbraucher und Wechselrichter geringe Batteriekapazität ausreichend. Für den 230 V - Notfall und zur mobilen Versorgung ist eine EFOY GO an Bord. | |

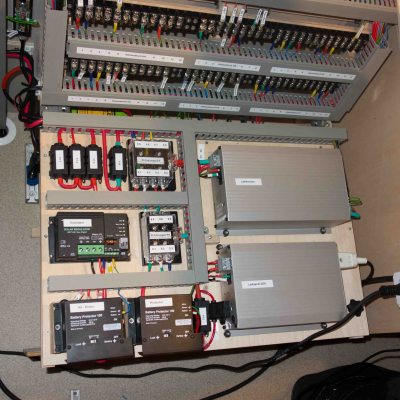

| Capacity of batteries in the cabin | 120 Ah |
|---|---|
| Battery type | LiFePo4 |

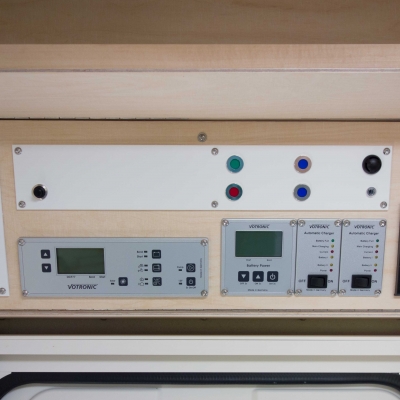

| Battery charger for cabin batteries | Votronic Pb 1230 SMT Li |

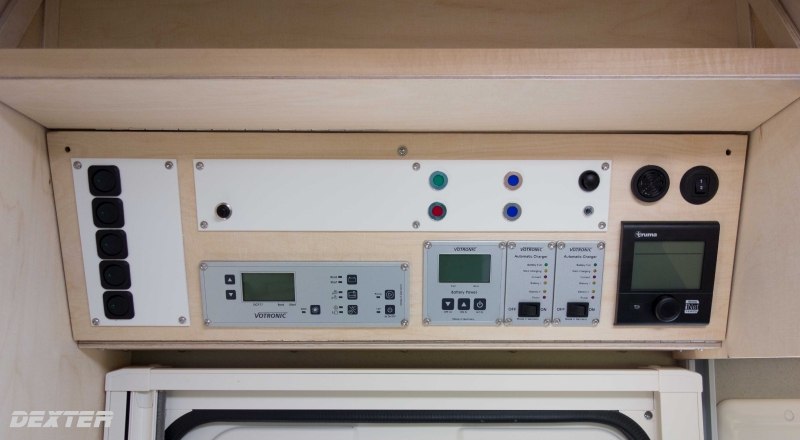

| Battery management | Voctronic Batterie-Computer 100S |

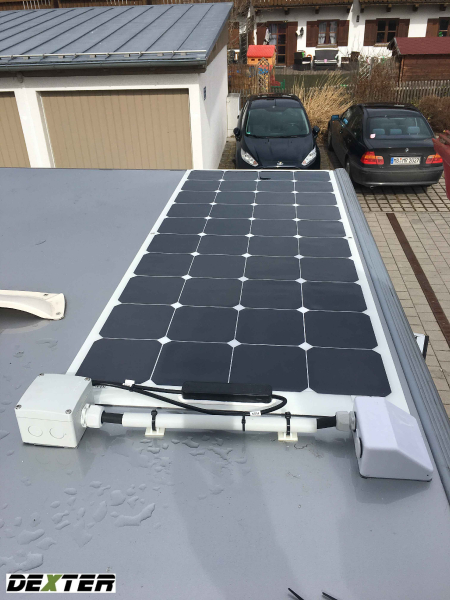

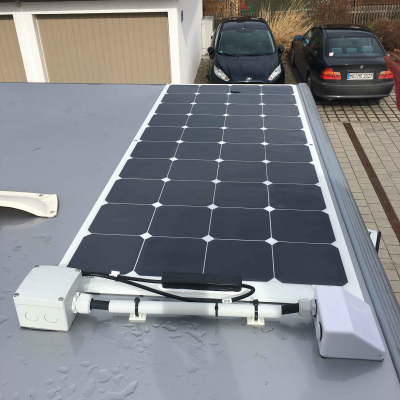

| Solar capacity | 360 W geplant |
|---|---|
| Solar controller | Votronic MPP430 |
| Fuel cell | no |

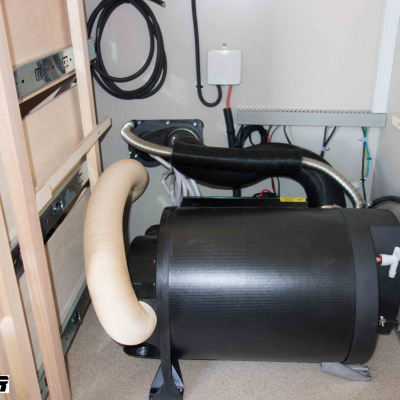

| Manufacturer and type of heating system | Truma D6 e |
|---|---|
| Warm water processing | integrierter Boiler |
| Cab heating | keine |
| Other | |

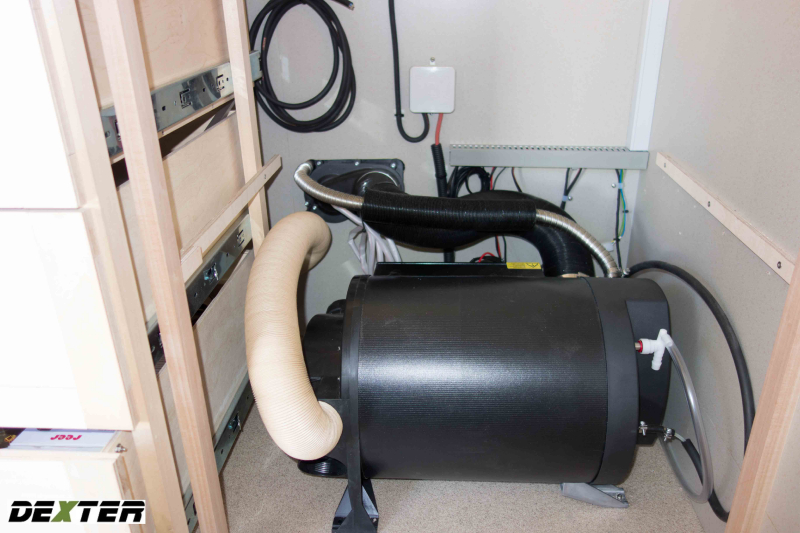

| Die Heizung wird mit Diesel betrieben. Die erzeugt zusätzlich auch das Warmwasser. Sie ist unter dem Waschbecken in unmittelbarer Nähe zum Dieseltank montiert. | |
| Explanation of gas system | |
|---|---|
| Tankgasflasche 5 l und Gaskocher 2 Flammen |
| water flow | PVC-Rohre |
|---|---|
| Water filtration system | mobiler Filter |
| Capacity of fresh water tank(s) | 123 l Brauchwasser und 10 l Trinkwasser |
| Capacity of waste water tank(s) | 119 l |
| Other | |
| Für die Wasserversorgung gibt es zwei Kreise. Einmal Trinkwasser mit einem bewusst kleinen Tank (10 l Kanister), welcher nur einen kleinen Wasserhahn an der Spüle versorgt. Zum anderen einen fest eingebauten Tank, welcher das Brauchwasser speichert. Durch Verzicht auf Dusche und Toilette mit Wasserspülung sollte der Vorrat ausreichend sein. | |

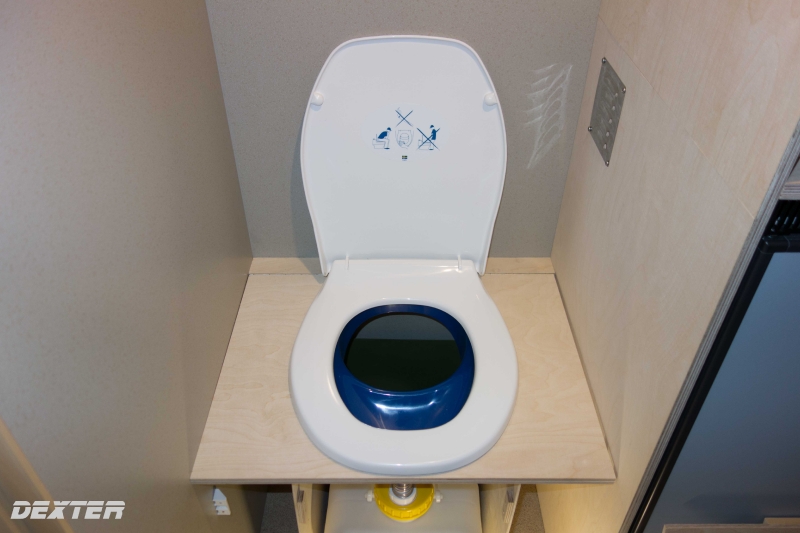

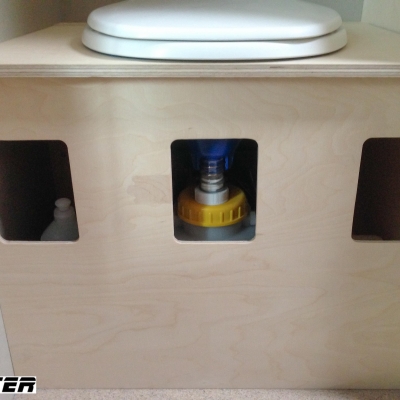

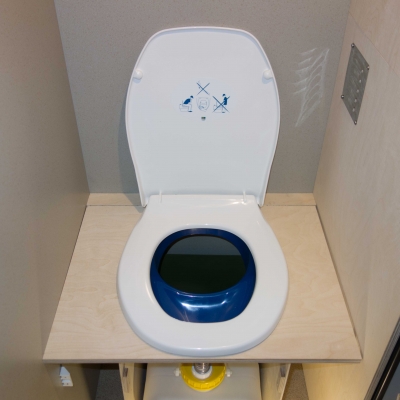

| Manufacturer and type of toilet | Trocken-Trenn-Toilette Privy 501 |
|---|---|
| Capacity of black water tank | Urintank 10l + Eimer für Feststoffe |
| Other | |

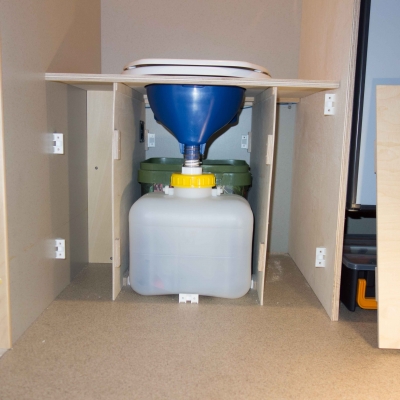

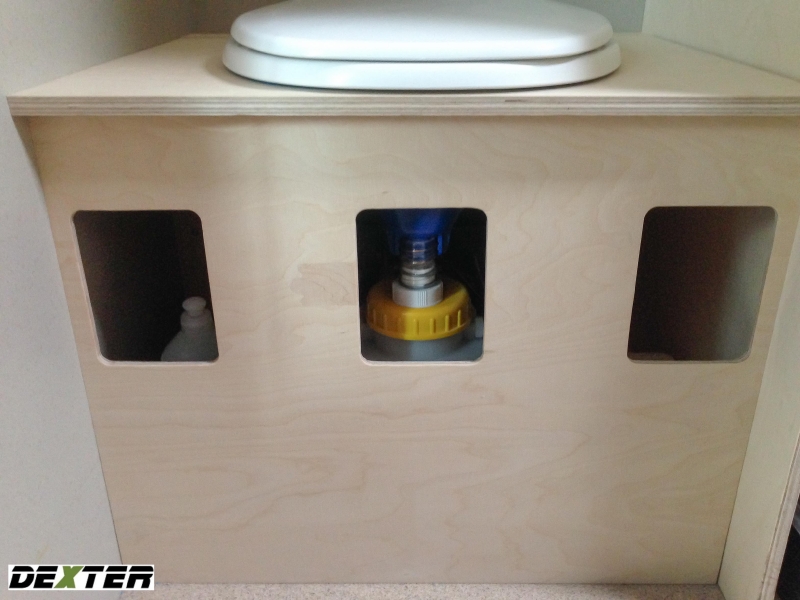

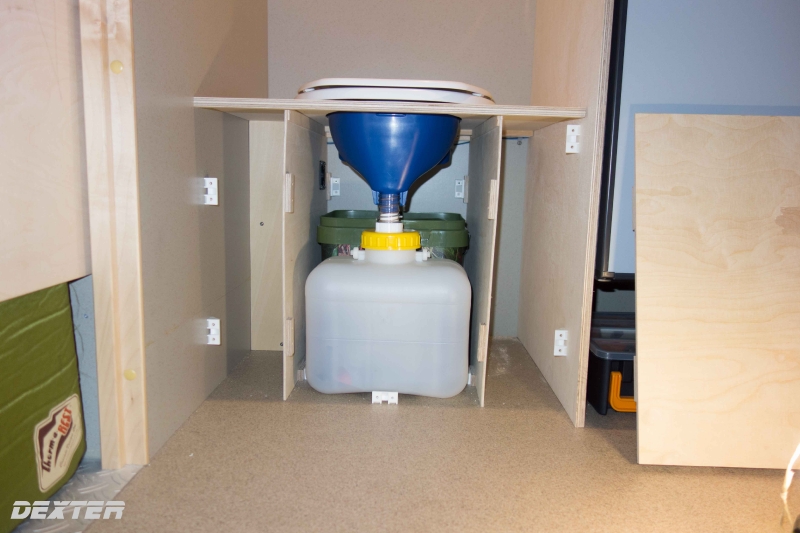

| Fäkalien und Urin werden beim "Geschäft" durch einen Separator getrennt. Durch die Trennung und den Verzicht auf Spülwasser entstehen unangenehme Gerüche gar nicht erst. Der Urin fliesst in einen 10l-Kanister, der direkt unter dem Separator steht. Dahinter steht ein Eimer für die Feststoffe. Für den Luftaustausch ist ein Lüfter montiert, der die verbrauchte Luft nach Aussen befördert. | |
