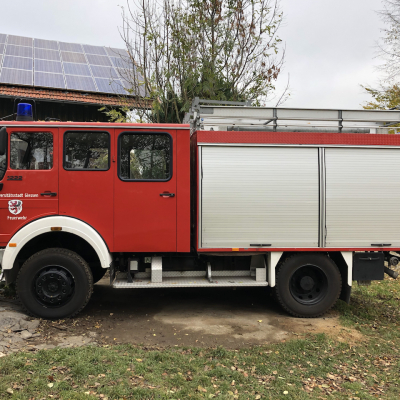

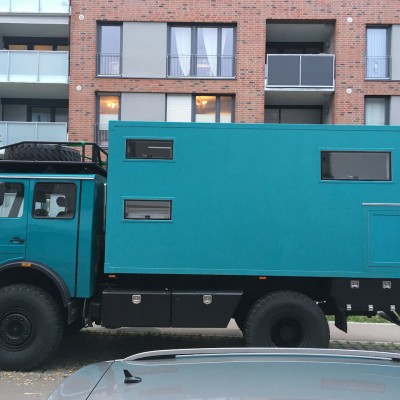

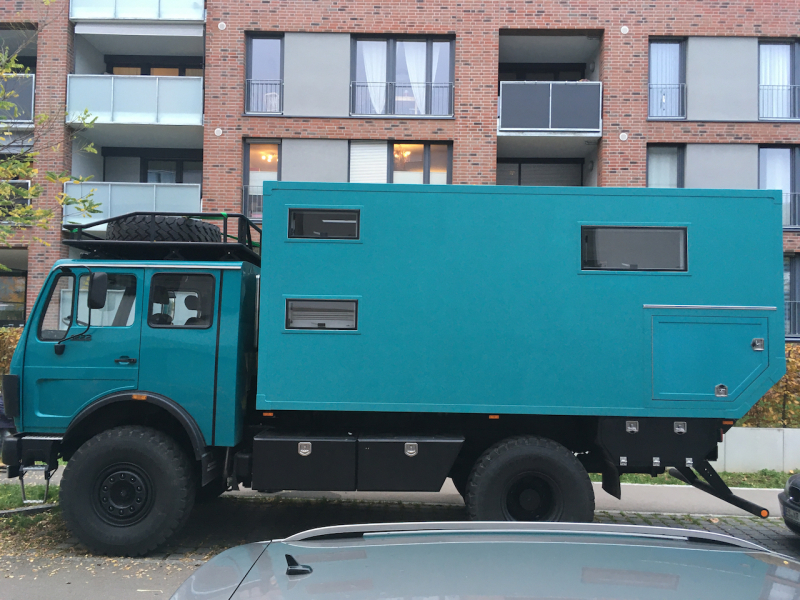

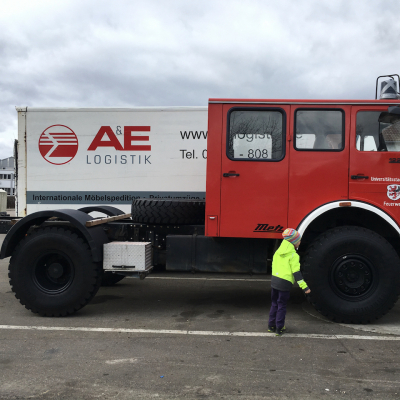

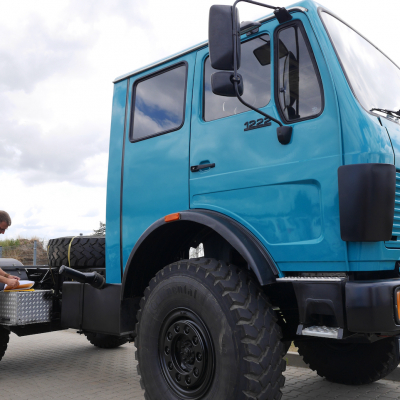

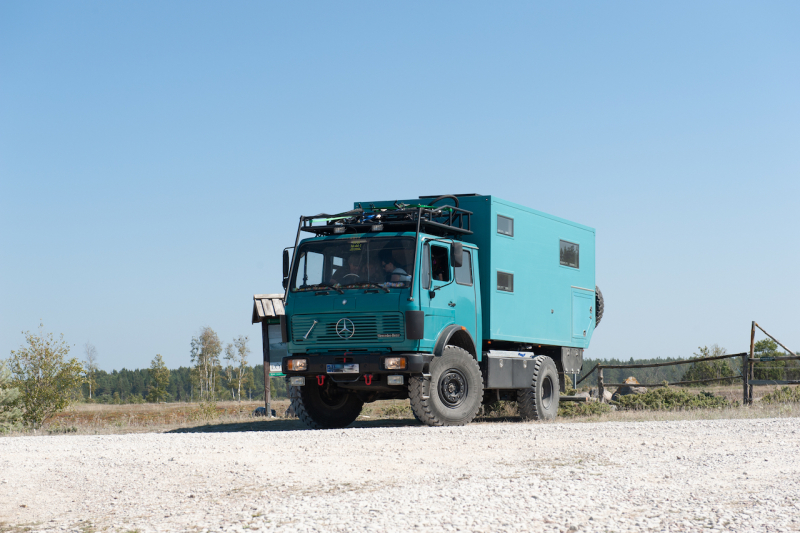

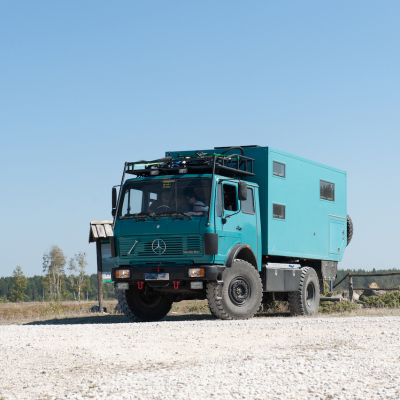

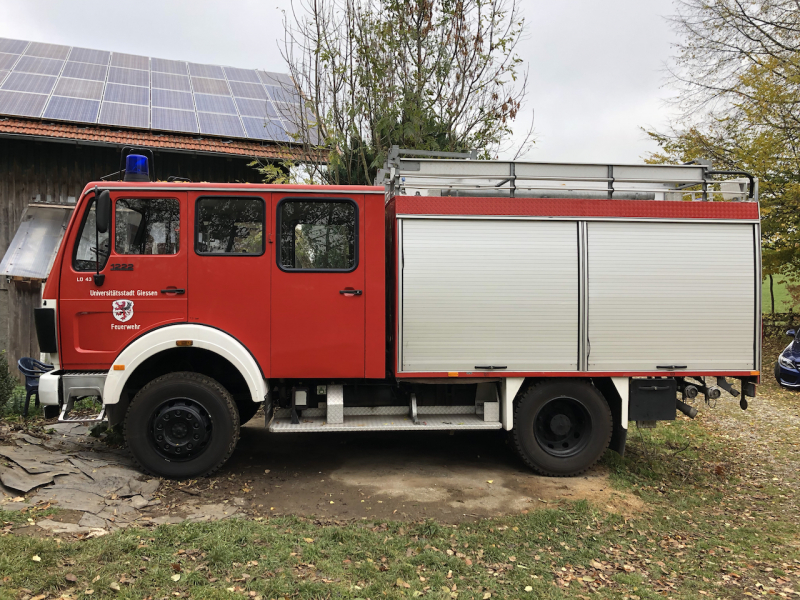

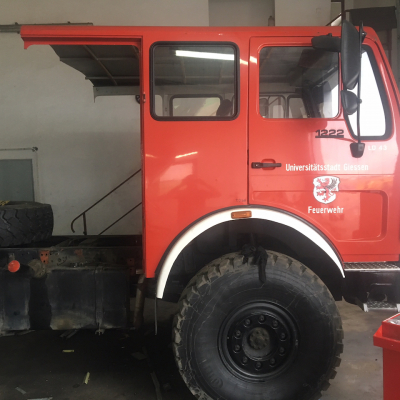

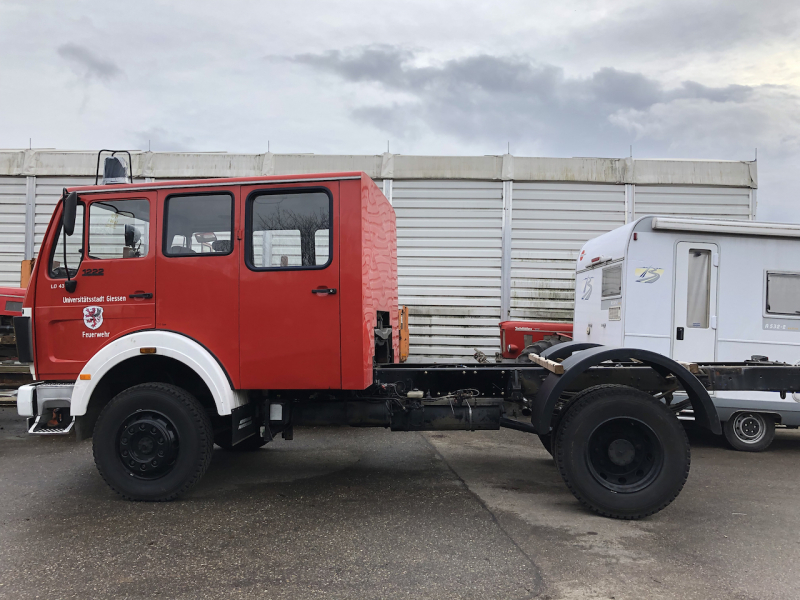

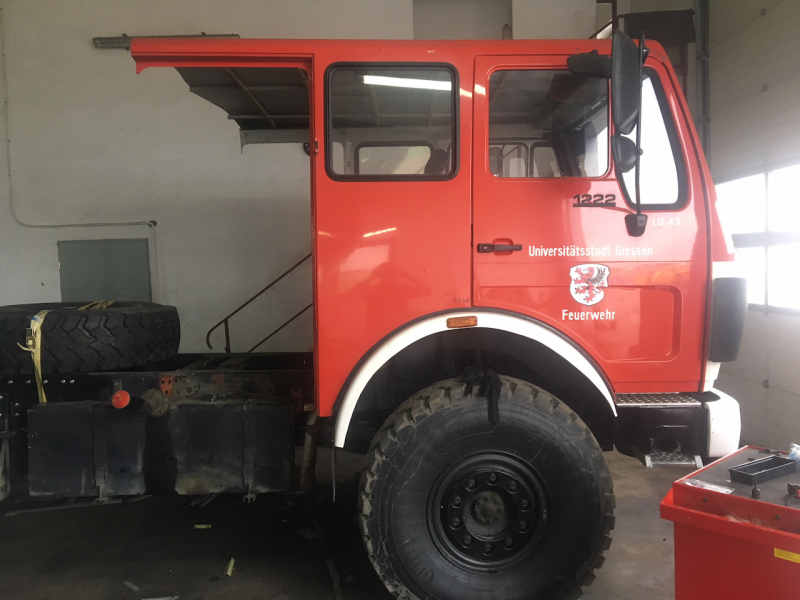

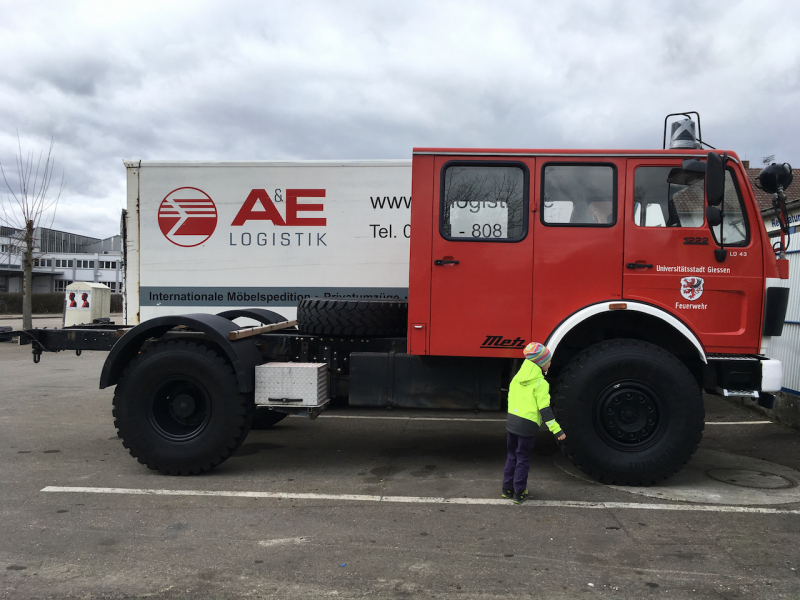

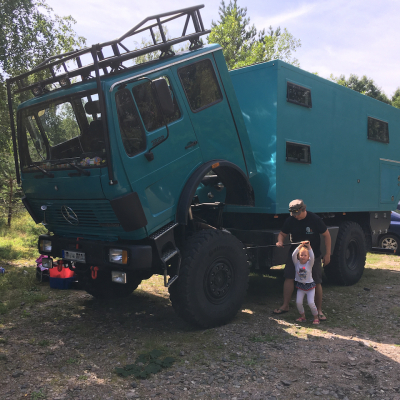

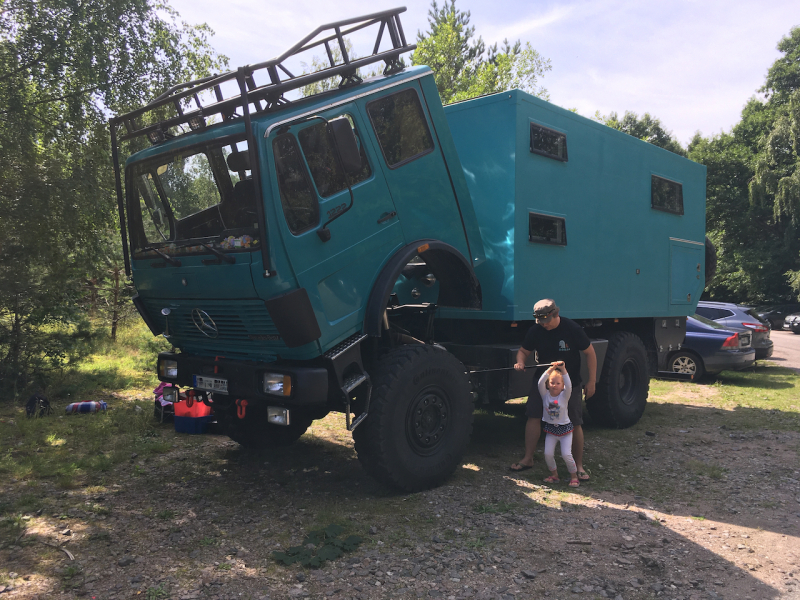

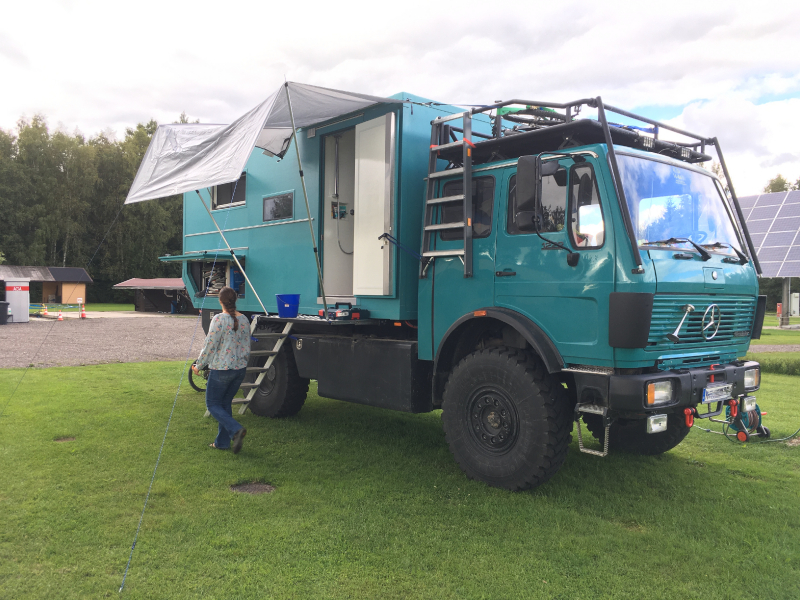

Mercedes-Benz 1222 AF (ehem. TLF 16/25) mit gekürzter Gruppenkabine und verlängertem Radstand
| Manufacturer and model | Mercedes-Benz 1222 AF Baumuster 615.264 |
|---|---|
| Name | Frederik |
| Country | Deutschland |
| Year of manufacture | 1986 |
| For sale? | no |

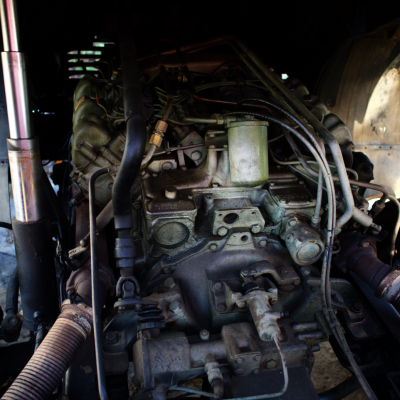

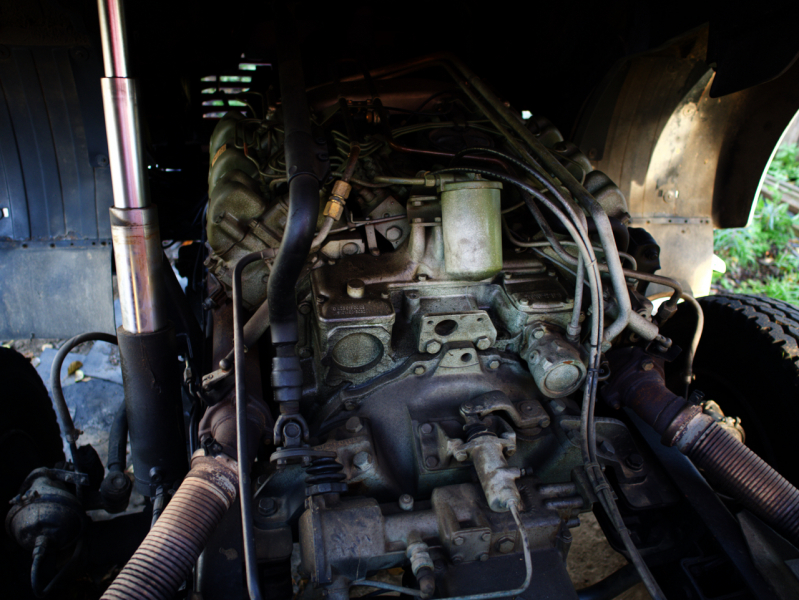

| Engine type | OM421 |
|---|---|
| Cubic capacity | 11 Liter |
| Number of cylinders | 6 |
| Horsepower | 216 |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|

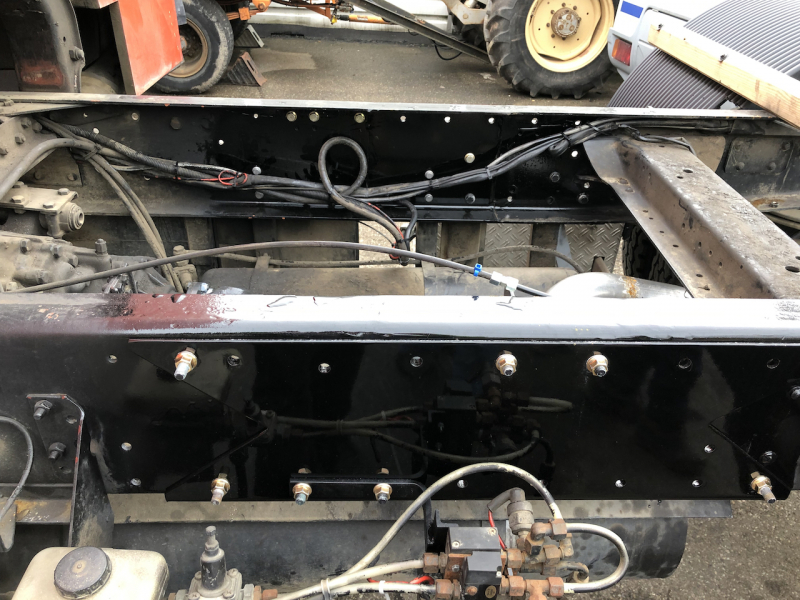

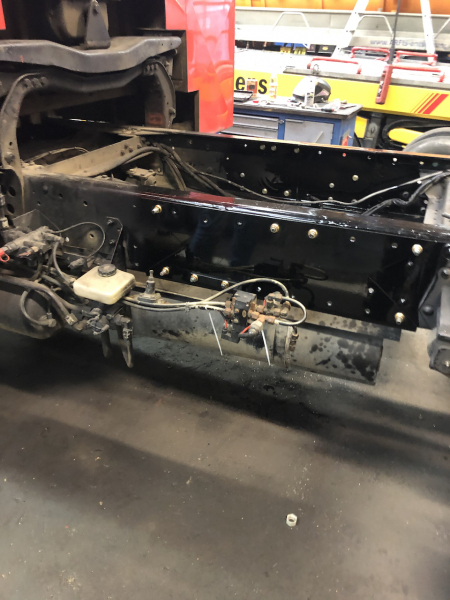

| Wheel base | 3,90m (Original 3,60m von uns verlängert um 30cm) |
| Number of seats | 5 |
| Tyre size | 14.00R20 |
| Type of tyre | Continental HCS |
| Tank capacity | 500l |
| Diesel filter | no |
| Other | |

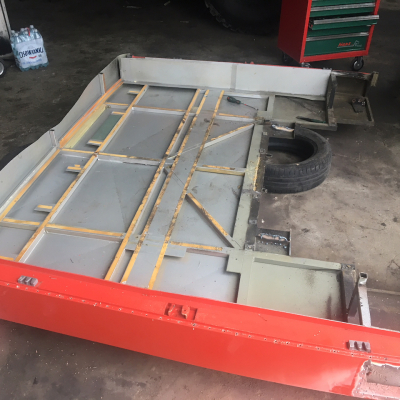

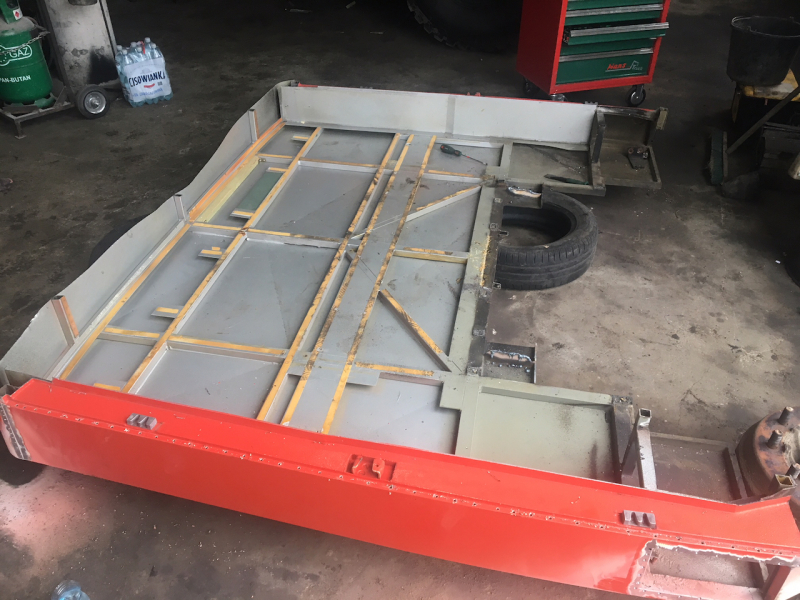

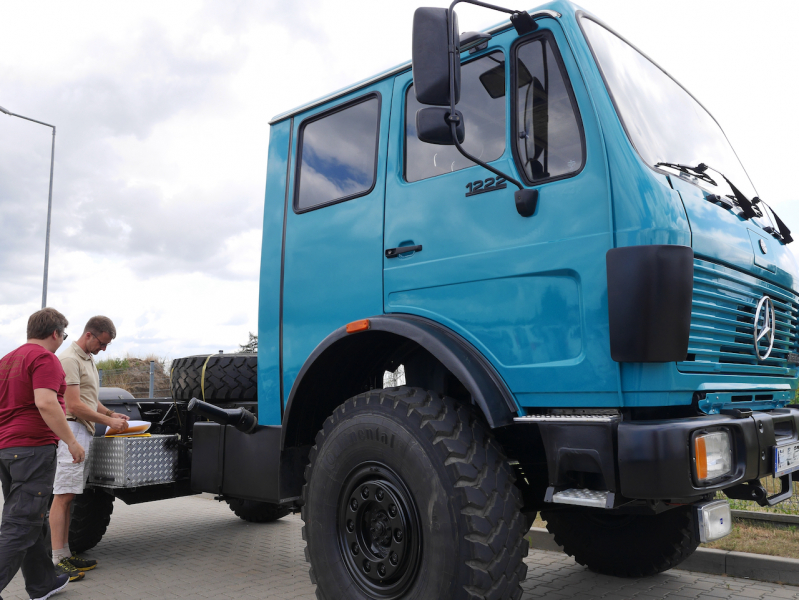

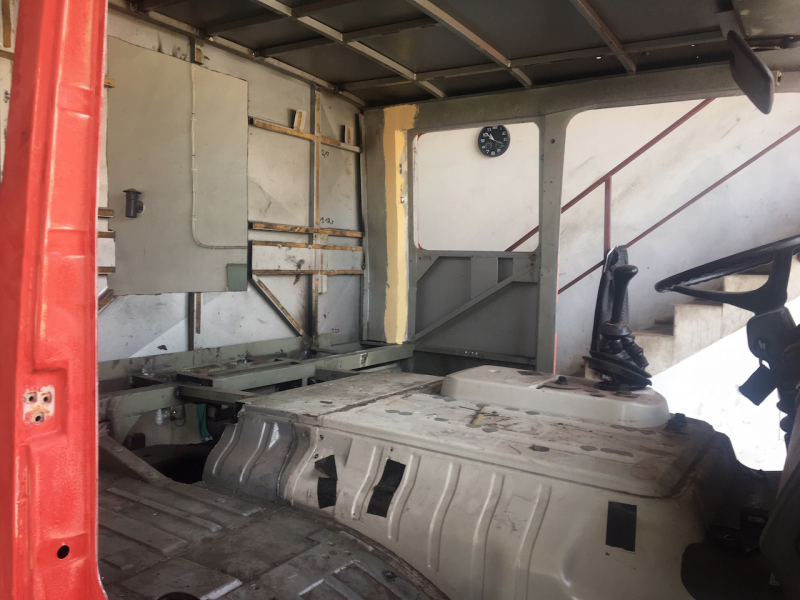

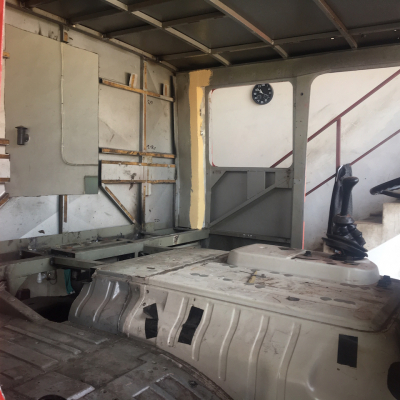

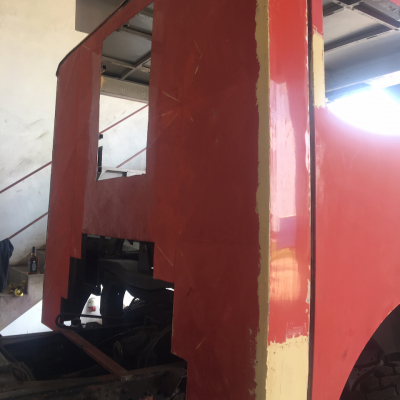

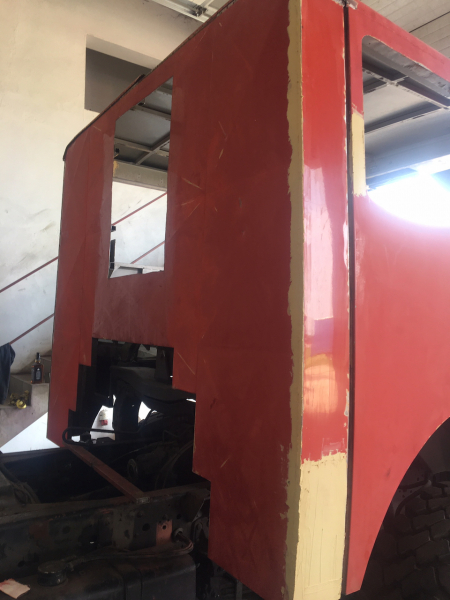

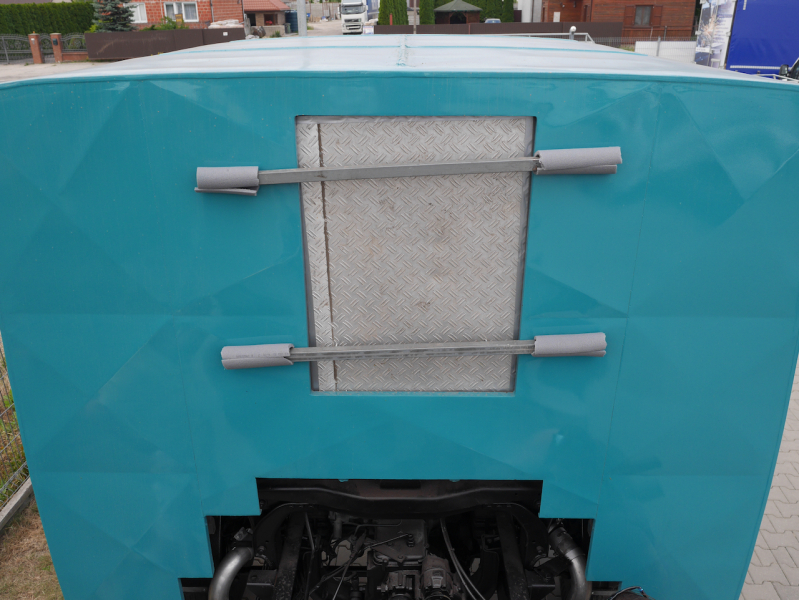

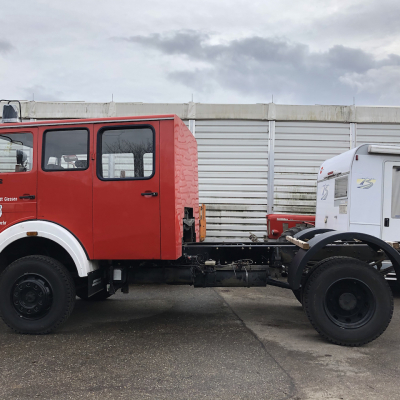

| Gruppenkabine gekürzt auf L-Fahrerhaus-Länge | |
| Permanent or manually selectable 4-wheel drive | permanent |
| Diff locks | mitte und hinten |

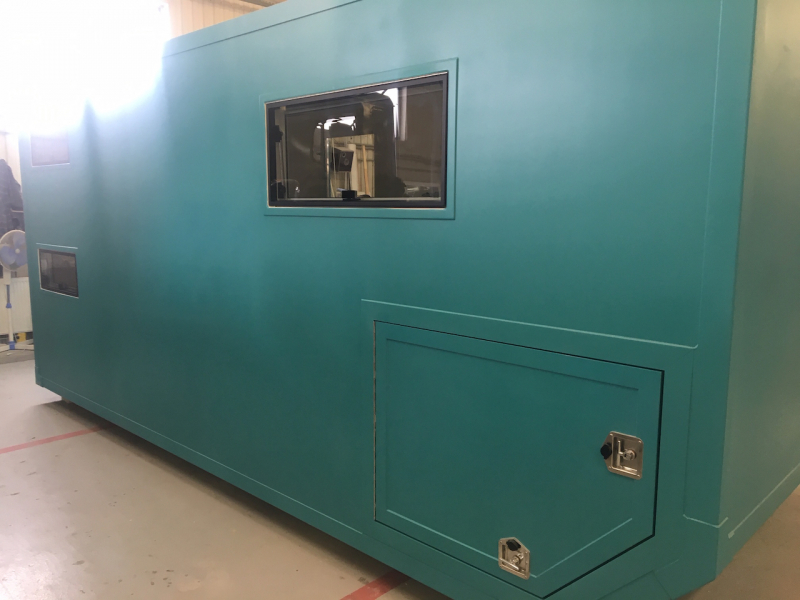

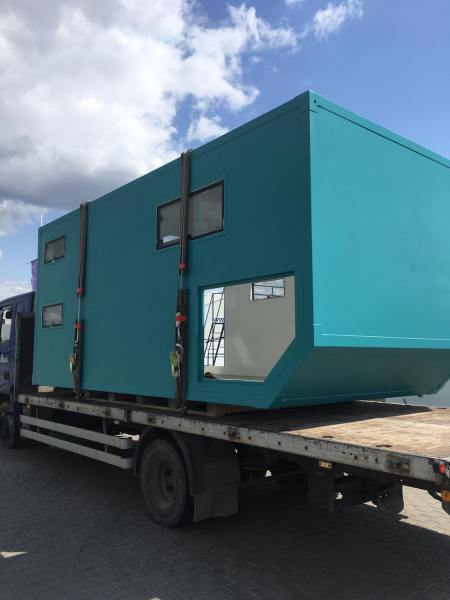

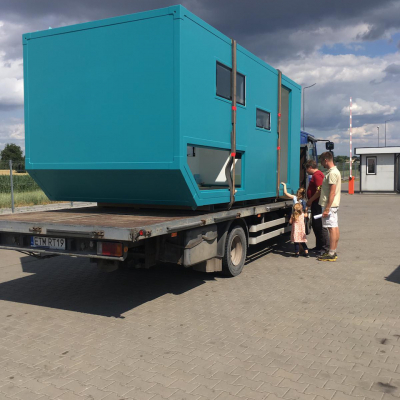

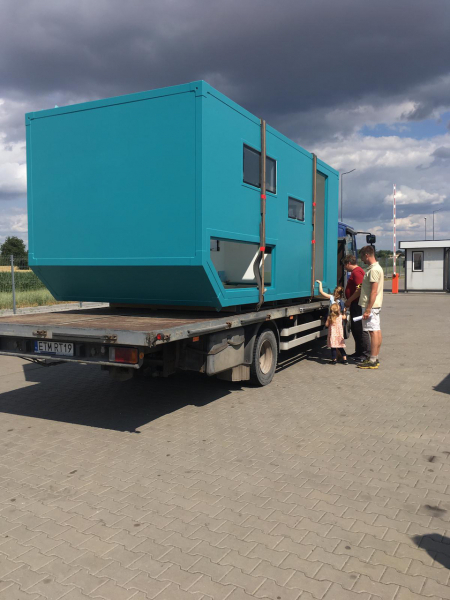

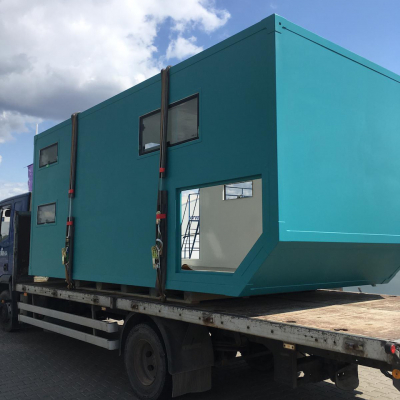

| Manufacturer of the cabin | Independo.de |
|---|---|
| Inner dimensions (LxWxH) | LxBxH 500x230x210cm |

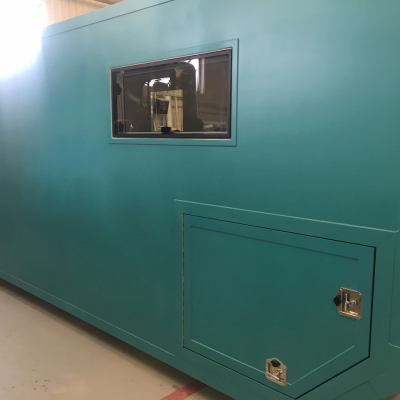

| Cabin material | Gfk Sandwich |
| Kind and thickness of insulation | 50mm |
| Number of beds | 4 |
| Windows | 5 |

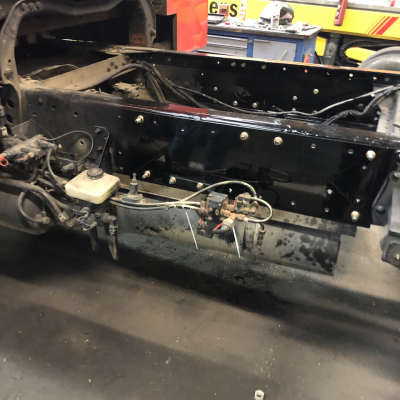

| Subframe | Federlagerung |

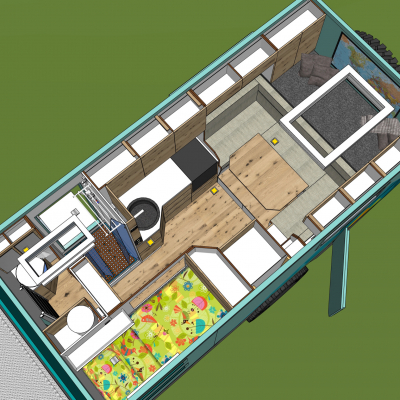

| Explanation of floor plan | |
|---|---|
|

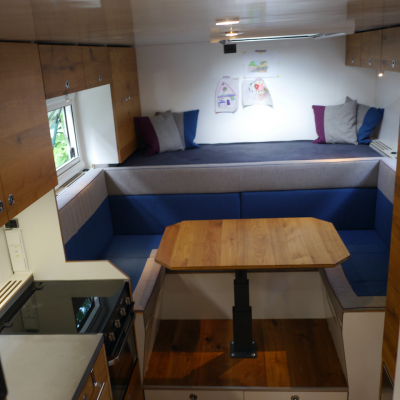

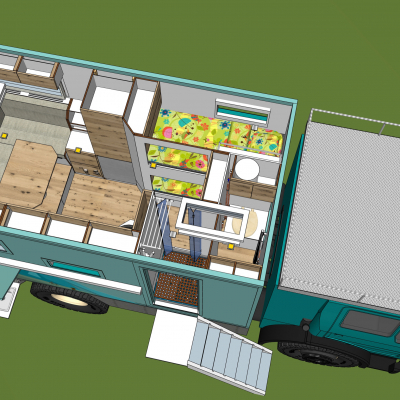

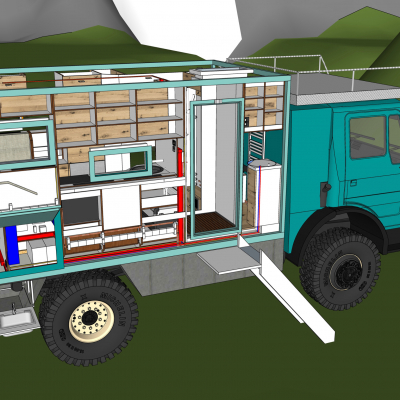

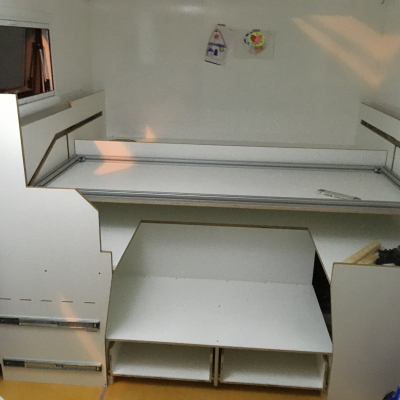

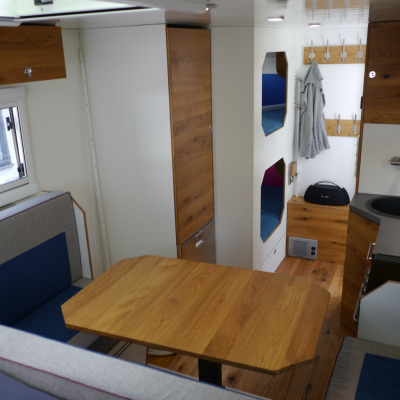

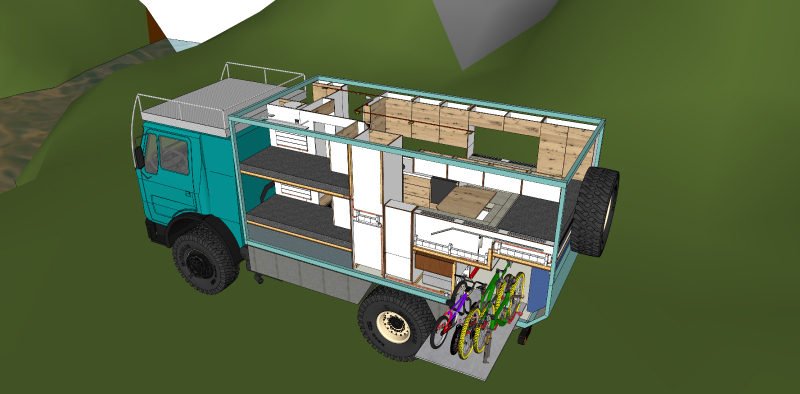

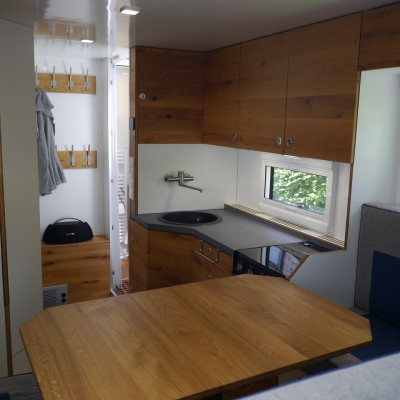

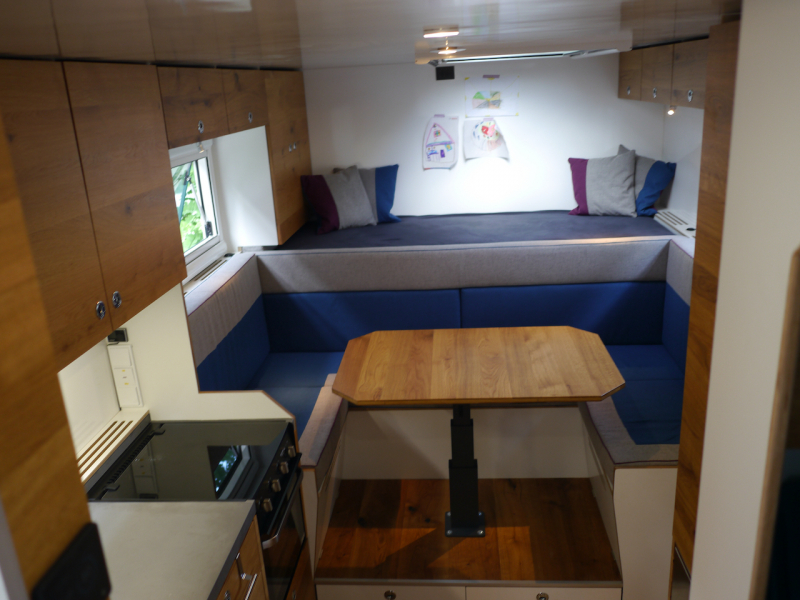

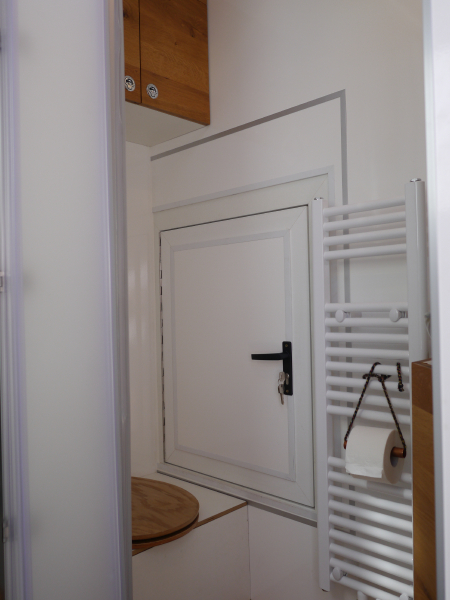

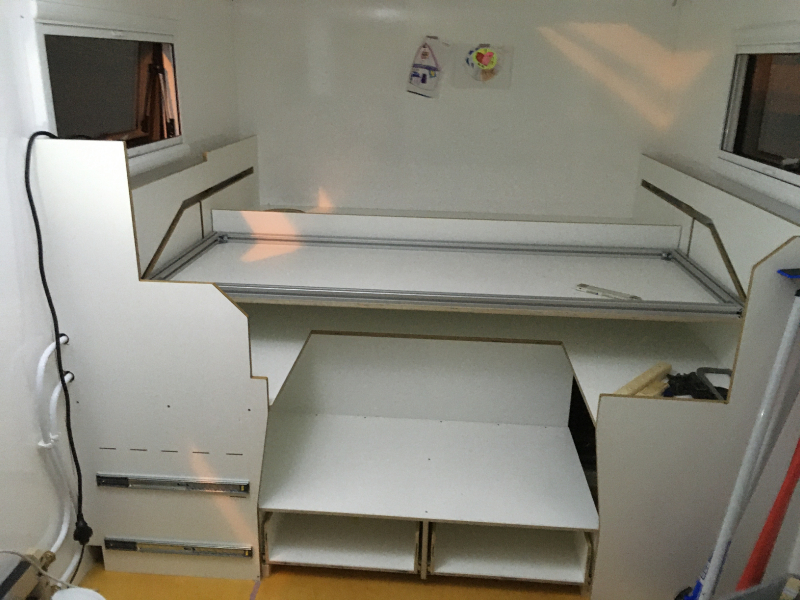

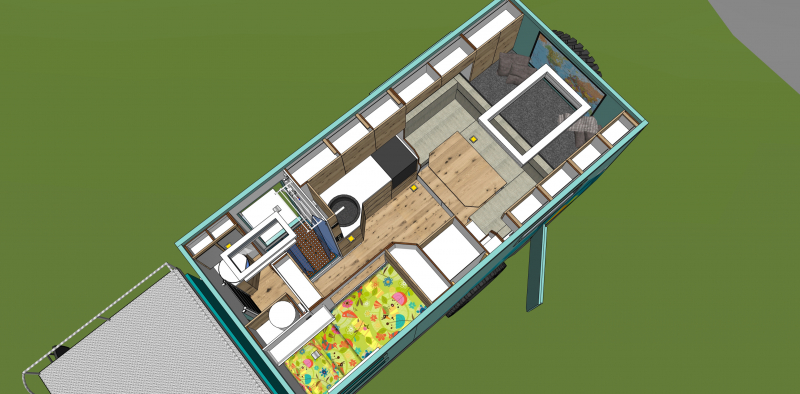

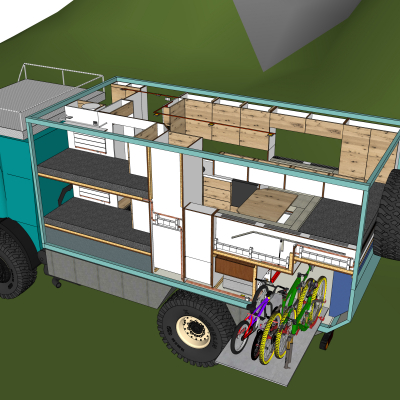

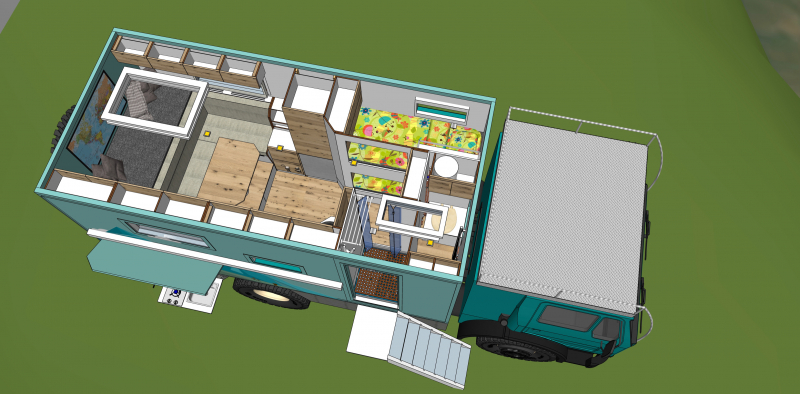

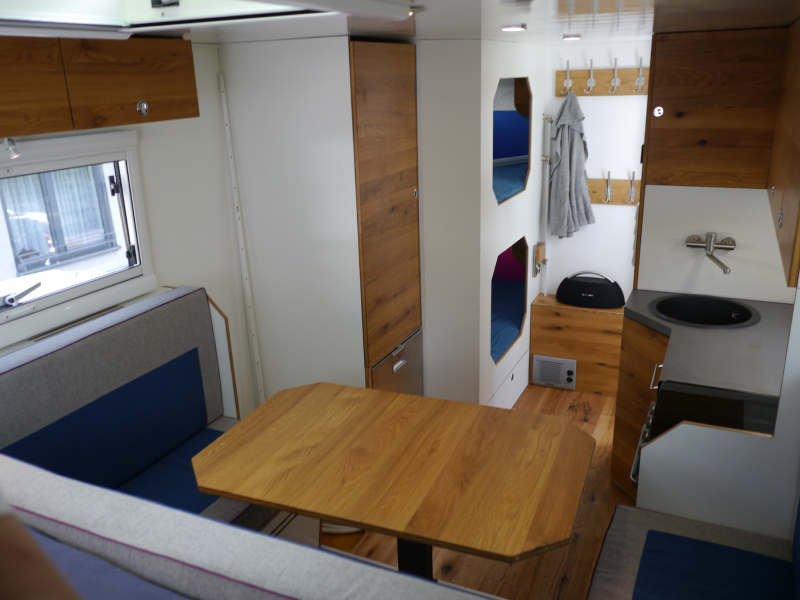

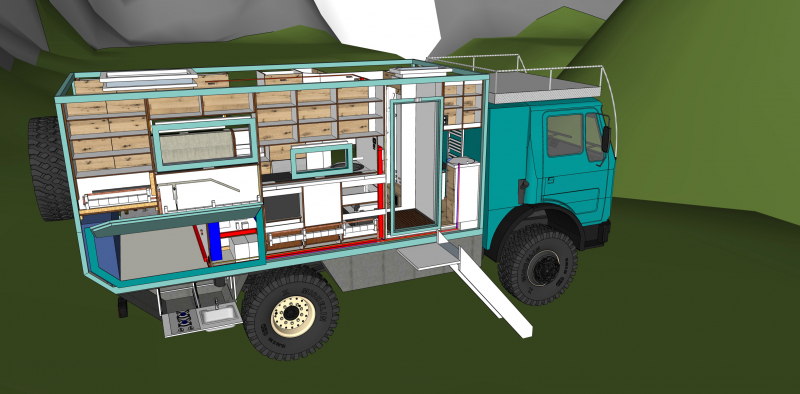

Ziel: Hütte so kurz wie möglich bei maximalem Raumgefühl und 4 Betten. Kinder sollen ungestört schlafen können wenn die Eltern (und Freunde) noch länger sitzen. Das Elternbett ist mit wenigen Handgriffen ausziehbar über die Sitzgruppe. Tagsüber dient es als Sofa oder Liege-Gelegenheit, ohne die Sitzgruppe umbauen zu müssen. Dusche im Eingang, die Toilette ist aber auch bei offener Aufbautür benutzbar dank Schiebetür. |

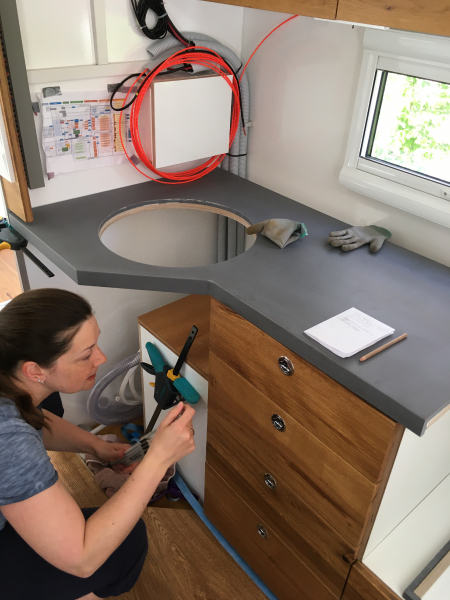

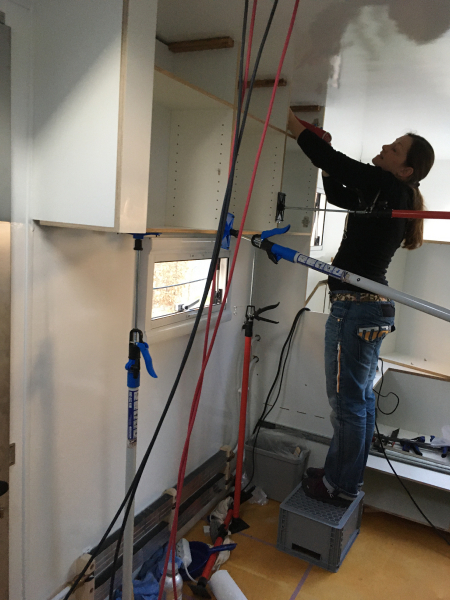

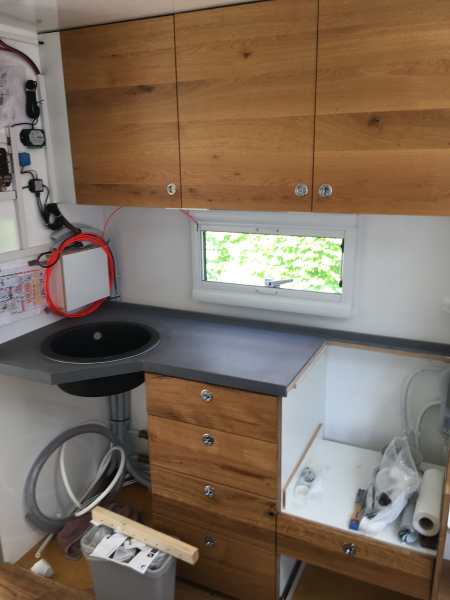

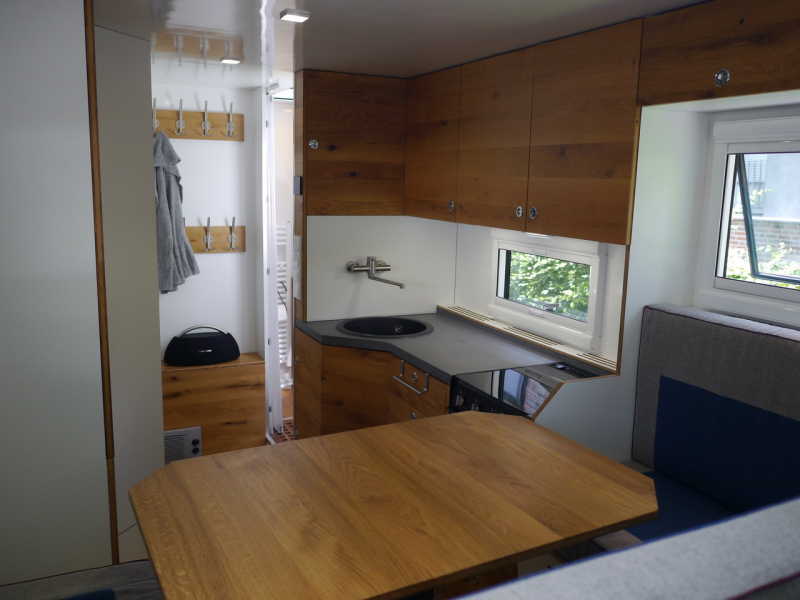

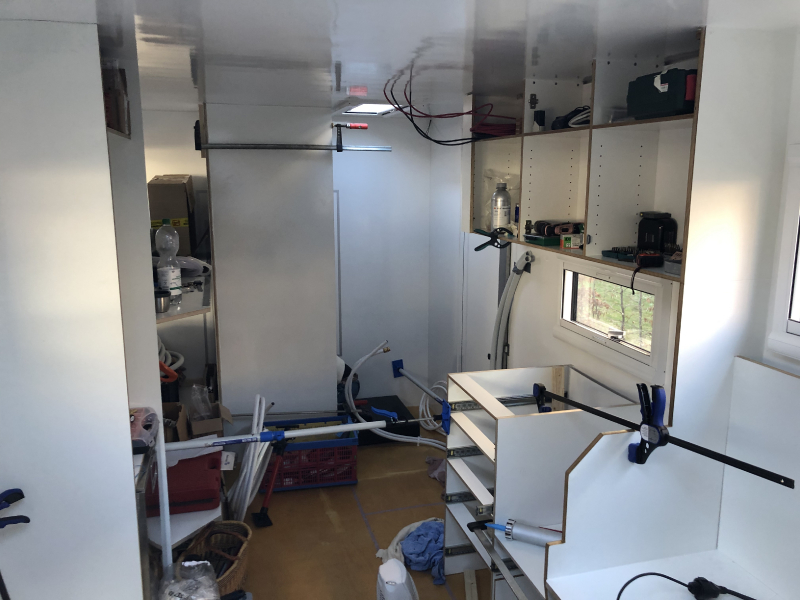

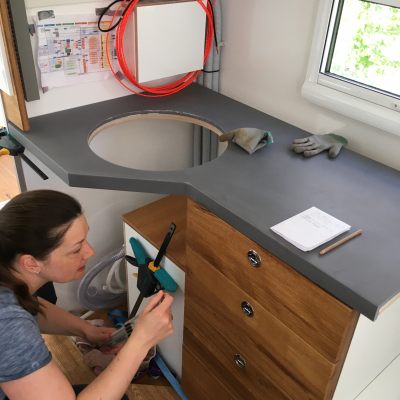

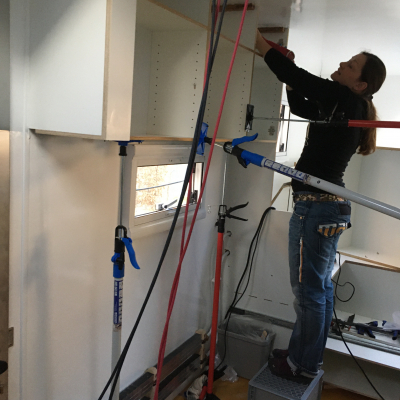

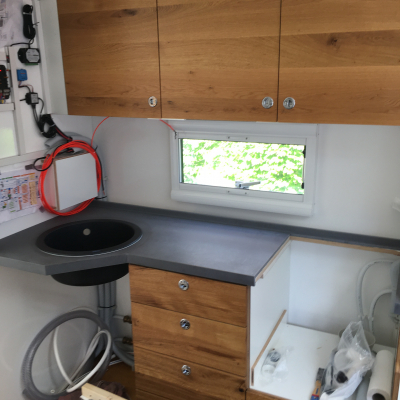

| Material of furniture | Multiplex mit HPL-Beschichtung und Eiche 3-Schicht Platten |
|---|

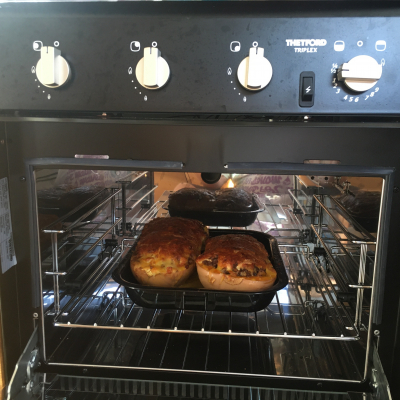

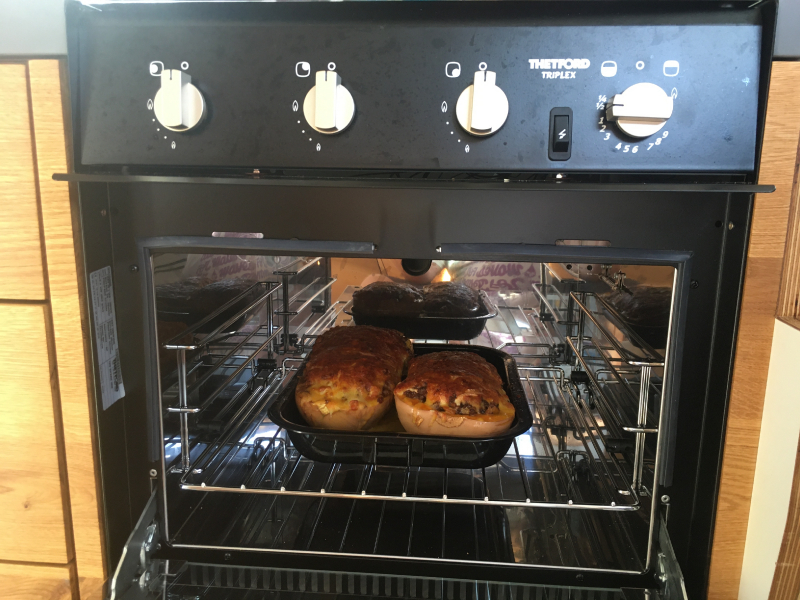

| Cooking stove | Thetford Triplex 3-Flammen Herd mit Backofen |
|---|---|
| Other | |

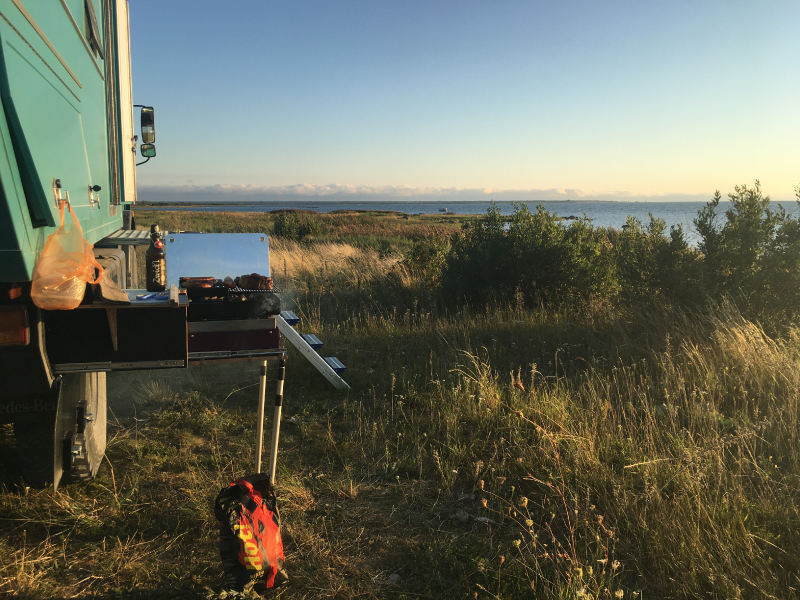

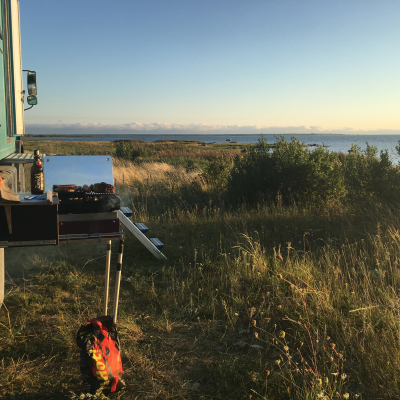

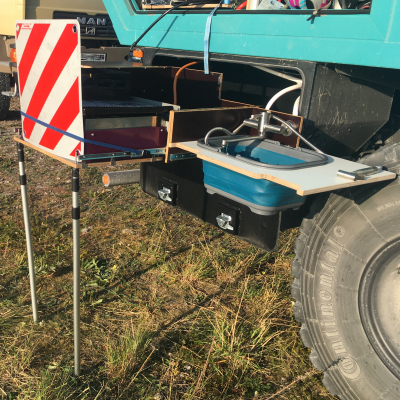

| Außenküche - 7kw Plancha-Gasgrill | |
| Manufacturer and type of fridge / cooler | Waeco Kompressorkühlschrank 110l |
|---|---|
| Other | |
| Engel-Kühlbox | |
| Voltage in the chassis | 24v |
|---|---|
| Voltage in the cabin | 24v |
| 110V / 230V in the cabin? | yes |

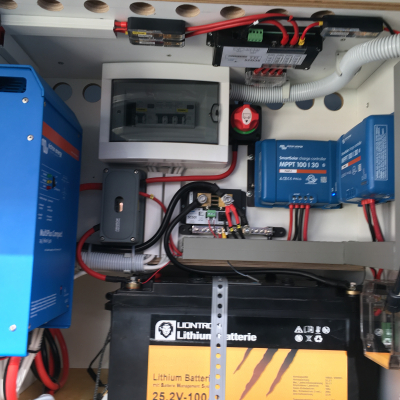

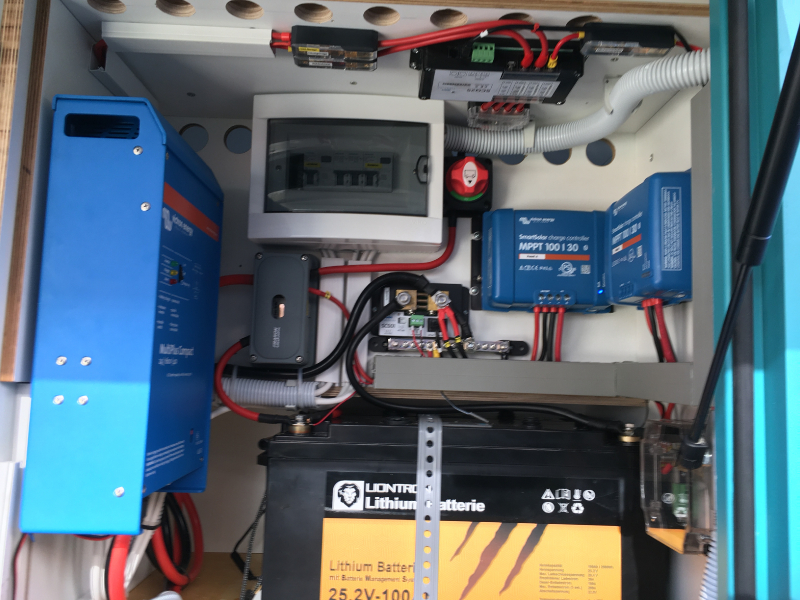

| Inverter | Victron Multiplus compact 1600VA und Ective SI20 (2000W) |
| Capacity of batteries in the cabin | 200Ah |
|---|---|
| Battery type | LiFePo4 Liontron 2x 100Ah 24v |
| Battery charger for cabin batteries | nein |
| Battery management | Simarine Pico Blue |
| Solar capacity | 1240Wp |
|---|---|
| Solar controller | 2x Victron 100/30 |
| Fuel cell | no |
| Manufacturer and type of heating system | Webasto ThermoPro 90 |
|---|---|

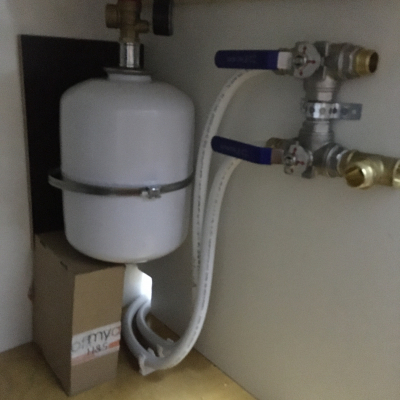

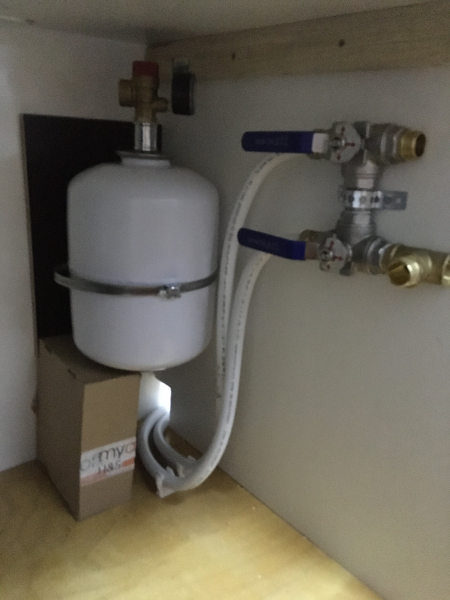

| Warm water processing | 25l Vetus Boiler mit zwei Heizkreisläufen (Motorabwärme und Standheizung) sowie elektrischer Heizpatrone 1500w für Sonnenstrom im Sommer |
| Other | |
|

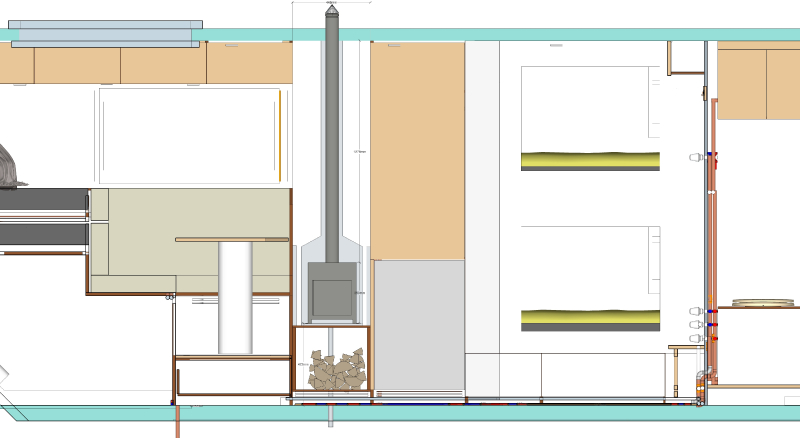

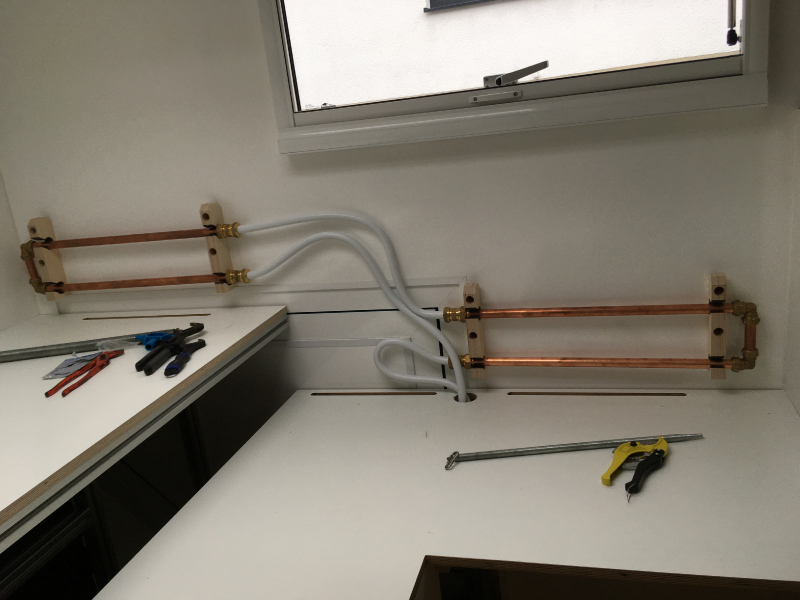

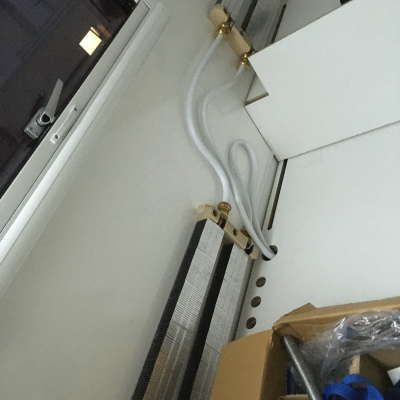

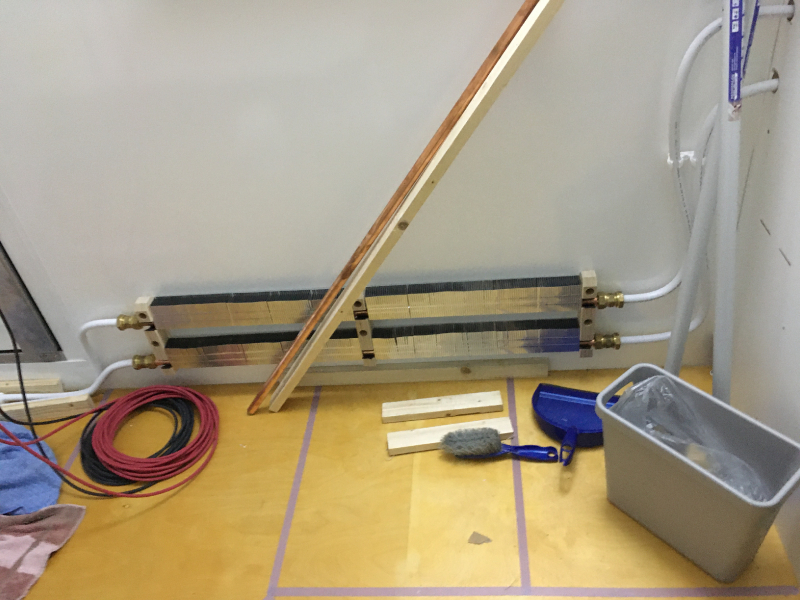

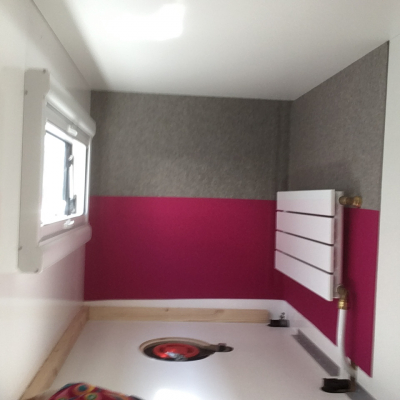

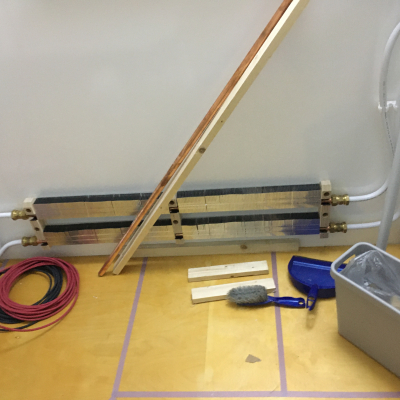

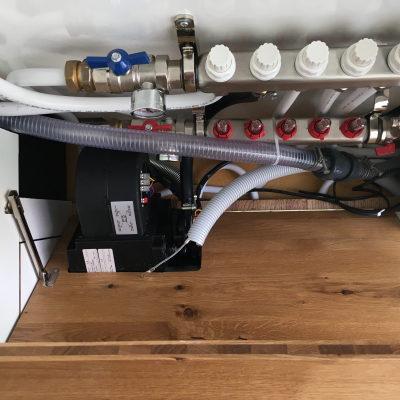

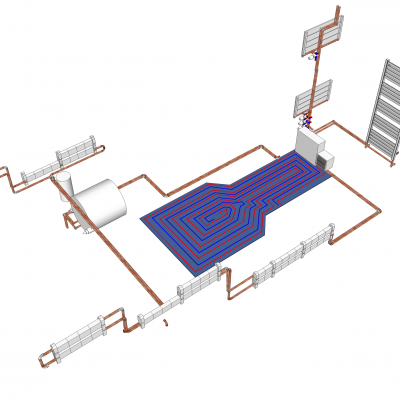

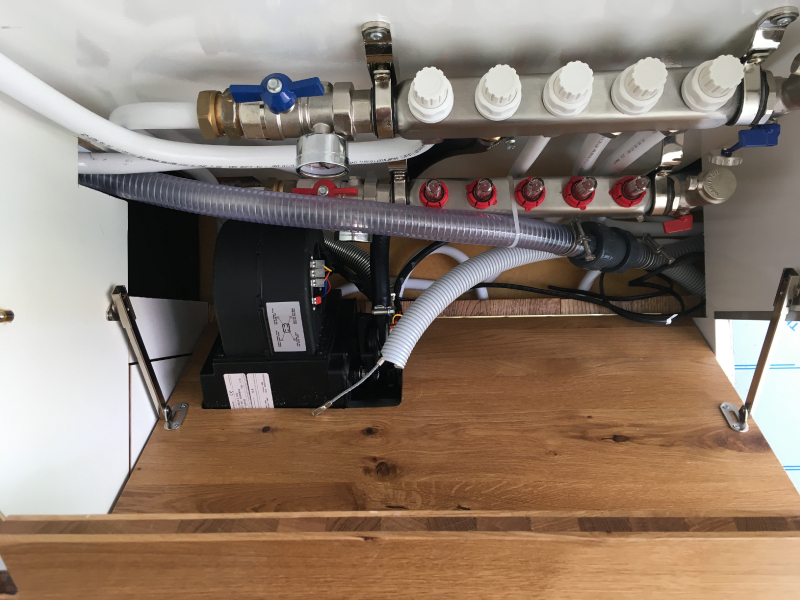

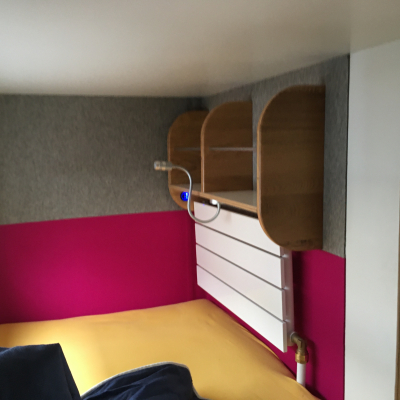

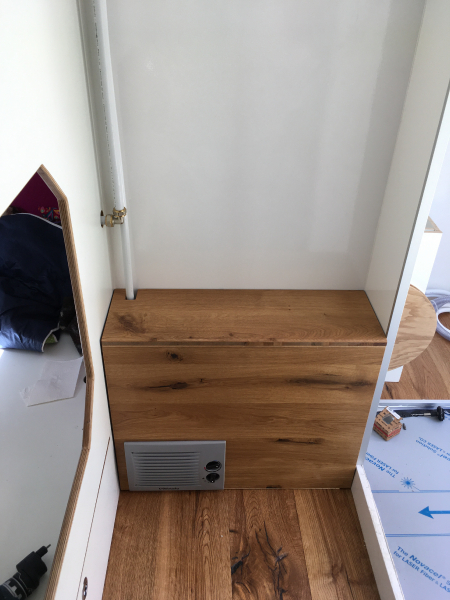

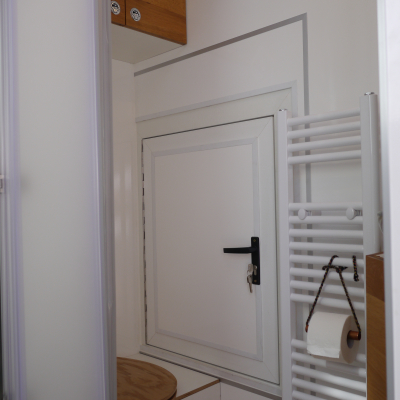

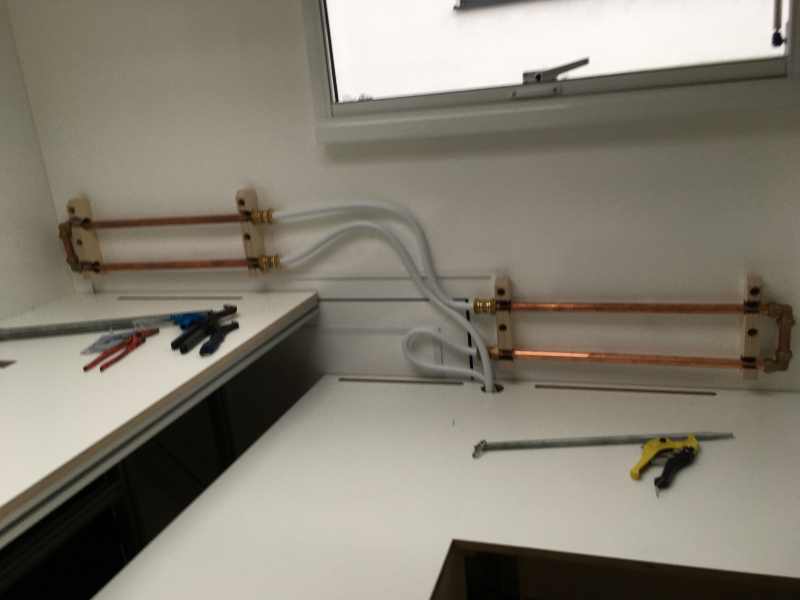

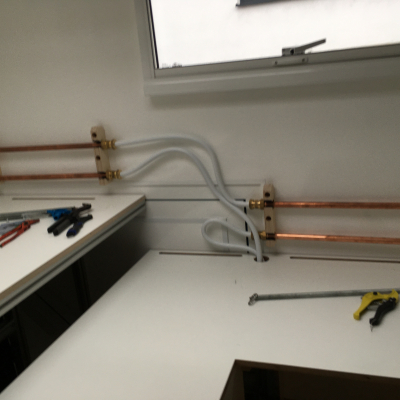

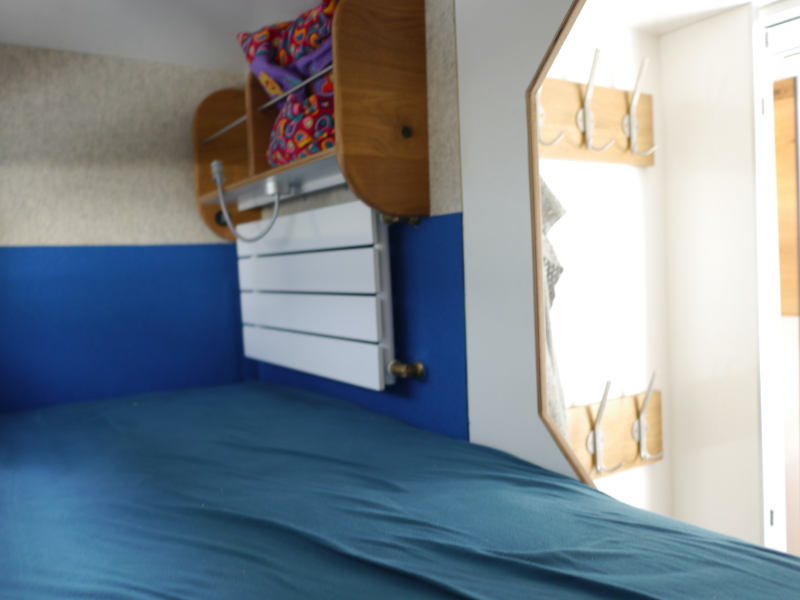

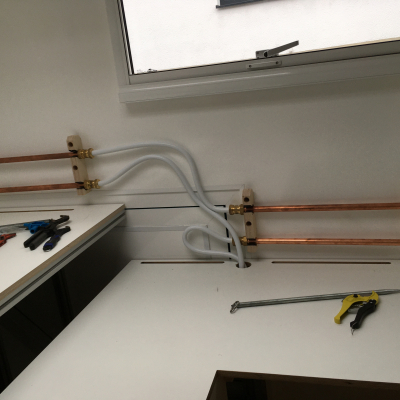

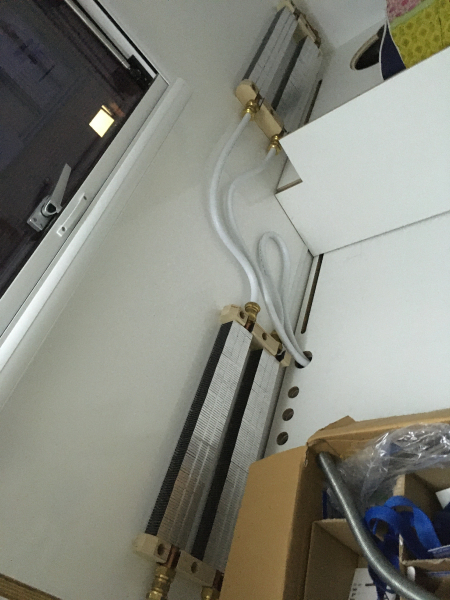

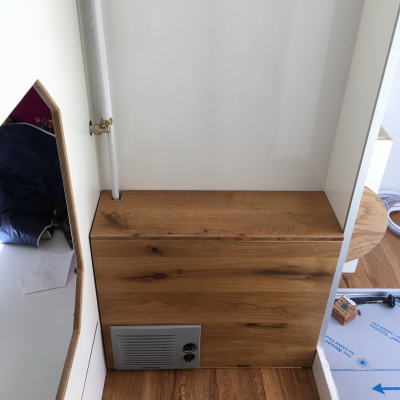

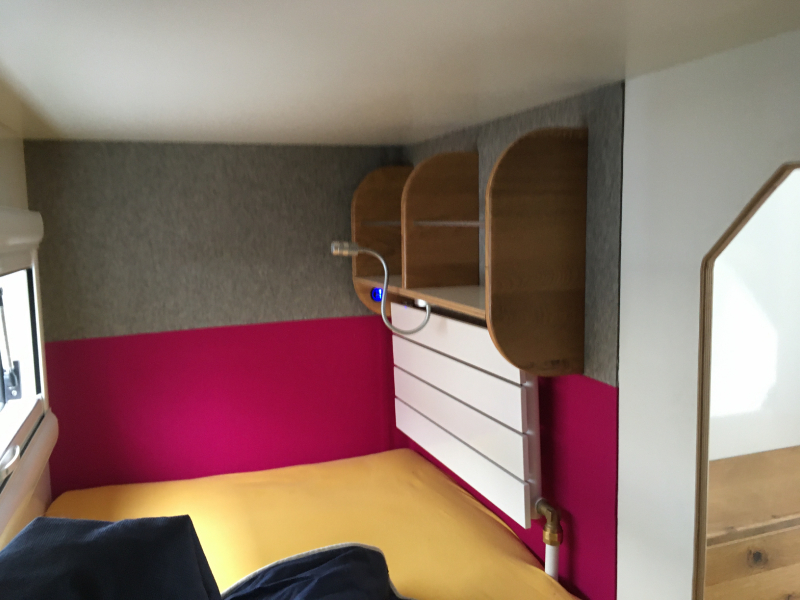

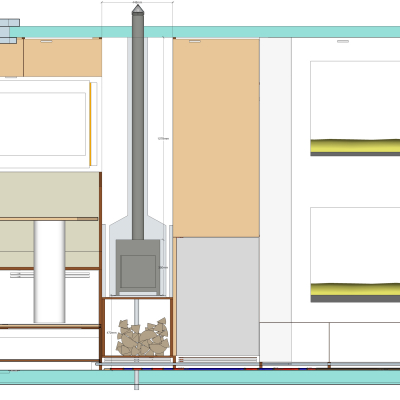

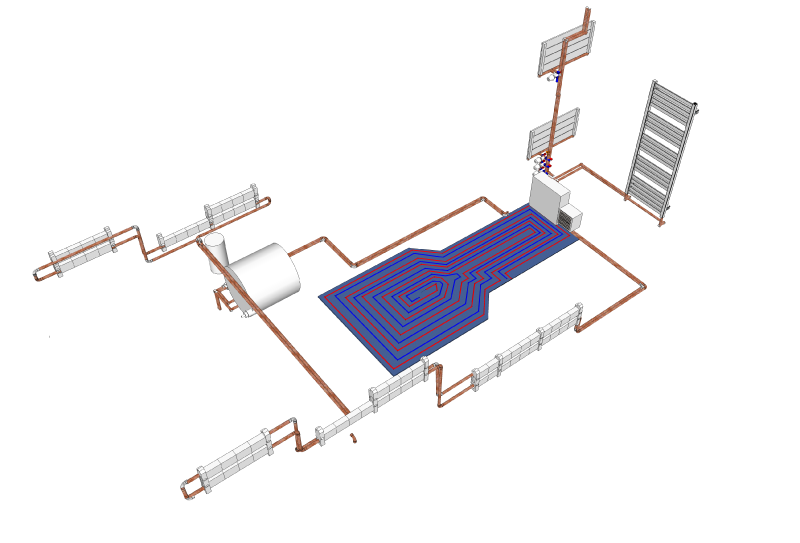

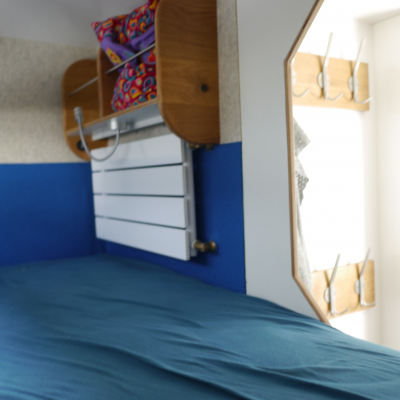

Wasserheizung mit Radiatherm Heizleisten rundum hinter den Möbeln (alle Möbel hinterlüftet). In den Kinder-Kojen je einen eigenen Flächenheizkörper, Handtuchheizkörper im Bad und Fußbodenheizung unter den Eichendielen. Geplant ist noch ein Holzofen (Cubic Cub), der steht schon im Keller. Irgendwann komm' ich da noch dazu... | |
| Explanation of gas system | |
|---|---|
| 55l Gastank, fest im Zwischenrahmen montiert |
| water flow | Lilie Trinkwasserschläuche |
|---|---|
| Water filtration system | Famous Water - Grober Inline-Filter vor dem Tank zur Befüllung, Hinter dem Tank (Entnahme) Kombifilter Aktivkohle und Keramik |
| Capacity of fresh water tank(s) | 480l |
| Capacity of waste water tank(s) | 290l (plus 60l Urintank separat) |
| Other | |
| Alle Tanks innenliegend. Die Hebeanlage (Seaflo Sahara 750) ist leider nicht gut... Wird demnächst noch umgebaut auf WhaleGulper | |

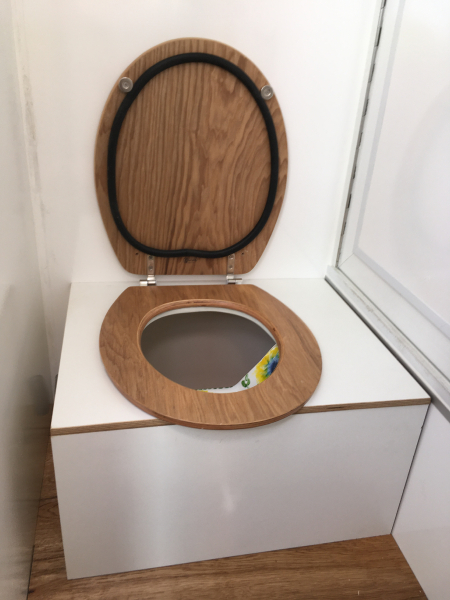

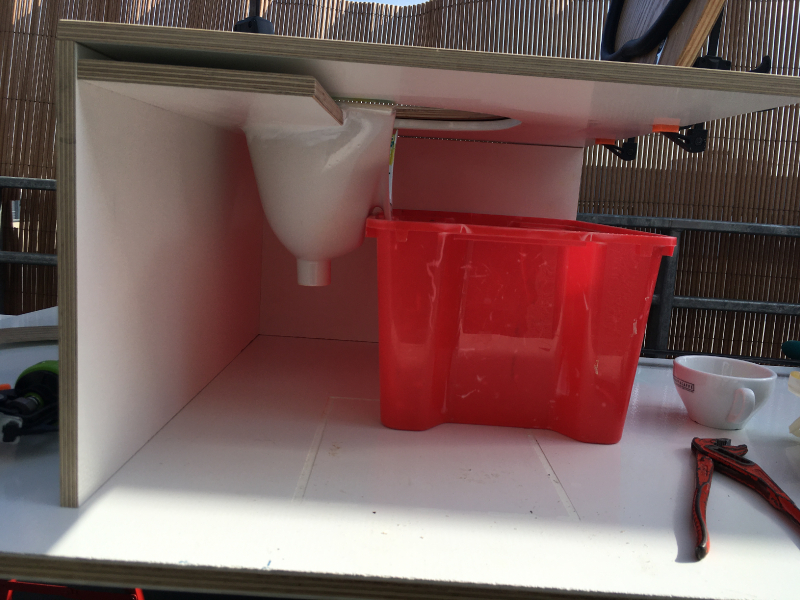

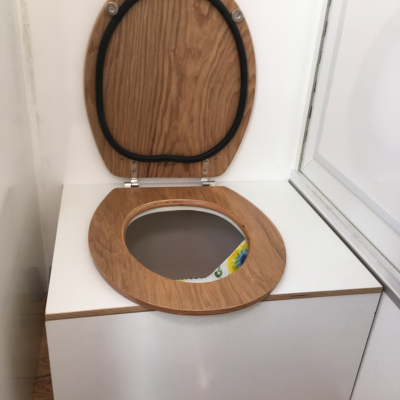

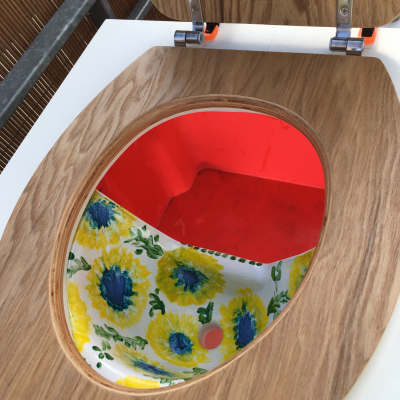

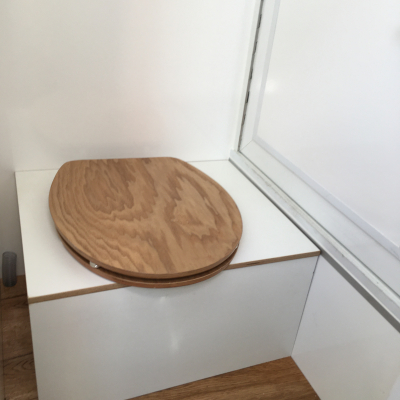

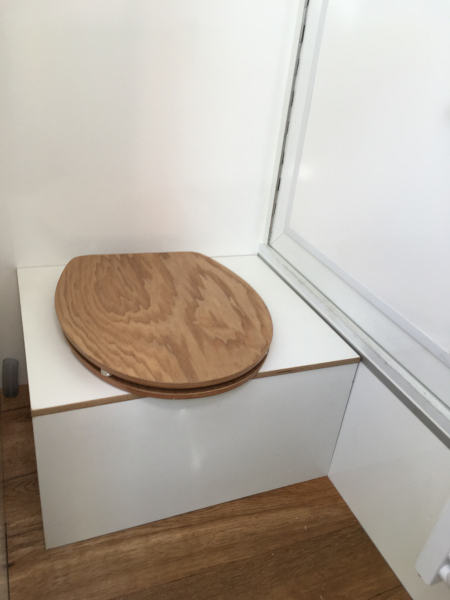

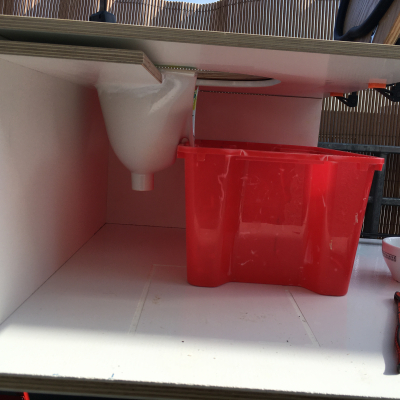

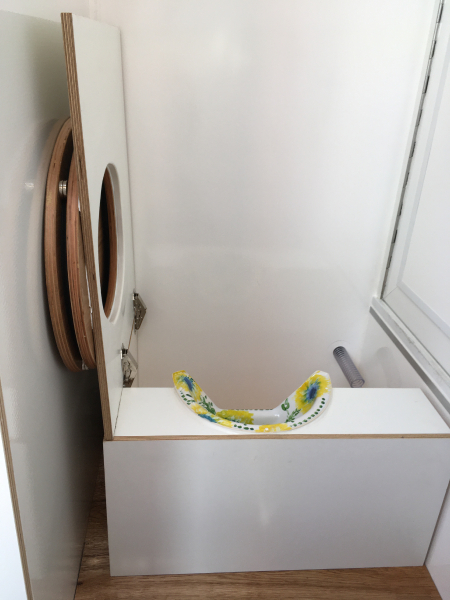

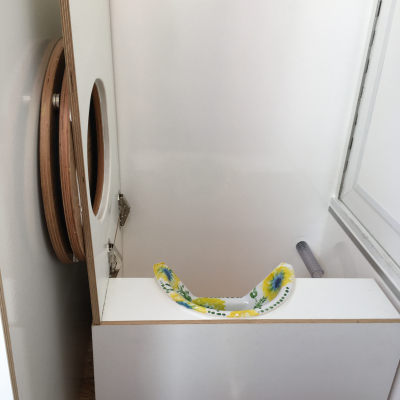

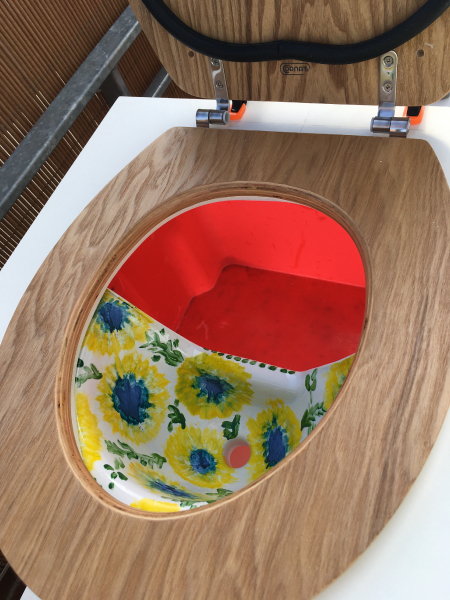

| Manufacturer and type of toilet | Eigenbau Trockentrenntoilette |
|---|---|
| Capacity of black water tank | Reicht für min. 2 Wochen für die ganze Familie |
| Other | |
| Belüftet durch flüsterleisen PC-Lüfter, regelbar mit Poti. | |
| Rear carrier | Für Ersatzrad, eine gute Idee für den Fahrradtransport fehlt noch |
|---|---|
| Roof rack | Ja, eher eine Dachterasse |
| Storage boxes | Viele |

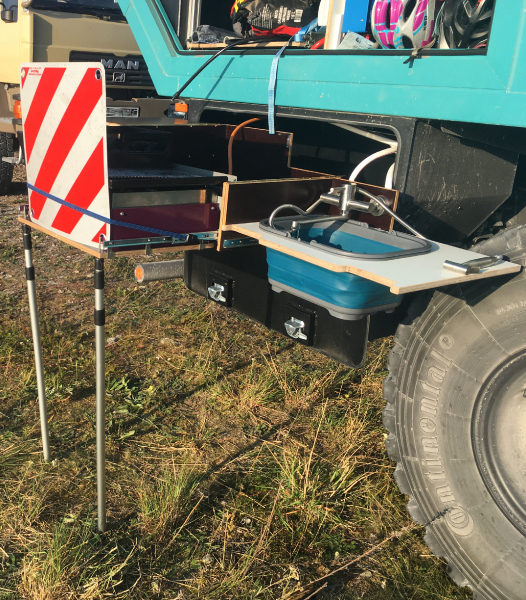

| Outside cooking facilities | jup. |

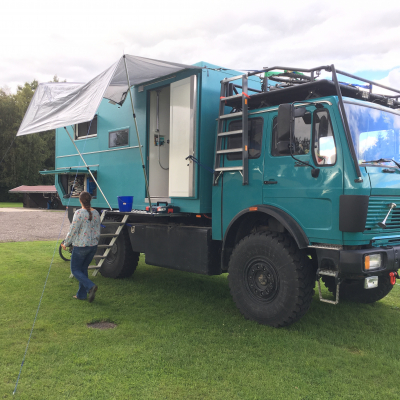

| Awning | Sonnensegel an Kederleiste, kann an zwei Positionen eingezogen werden, als Vordach vor der Aufbautür und als Regendach zum Druntersitzen und -kochen |
