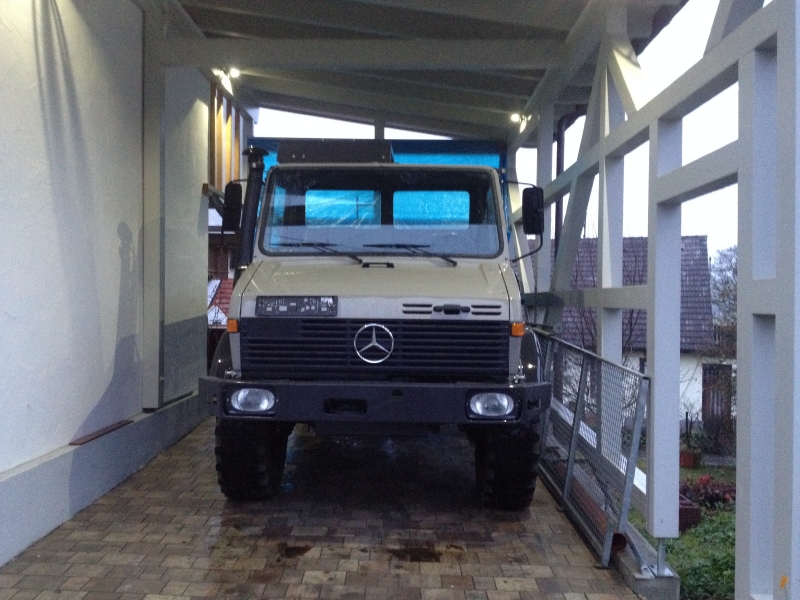

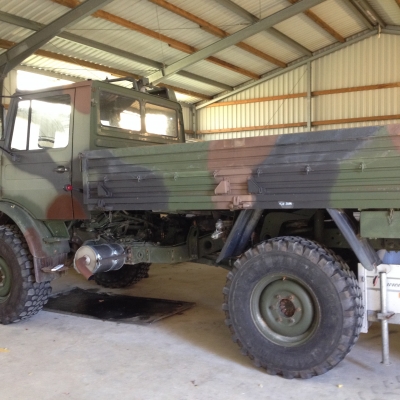

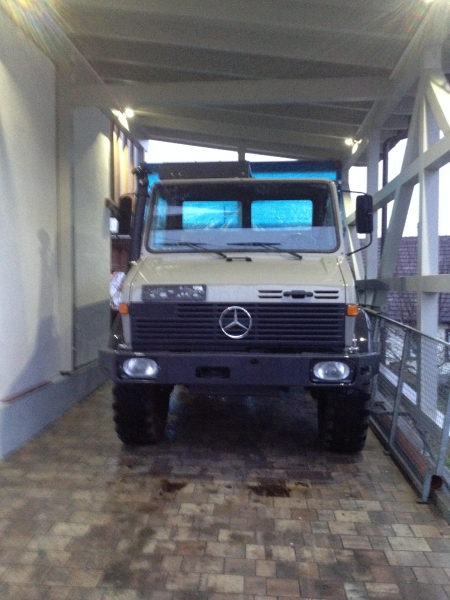

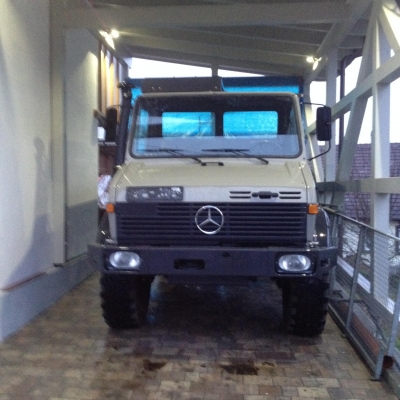

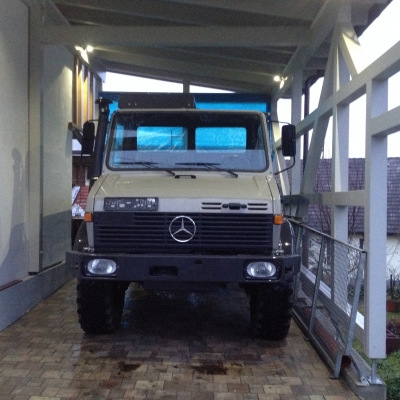

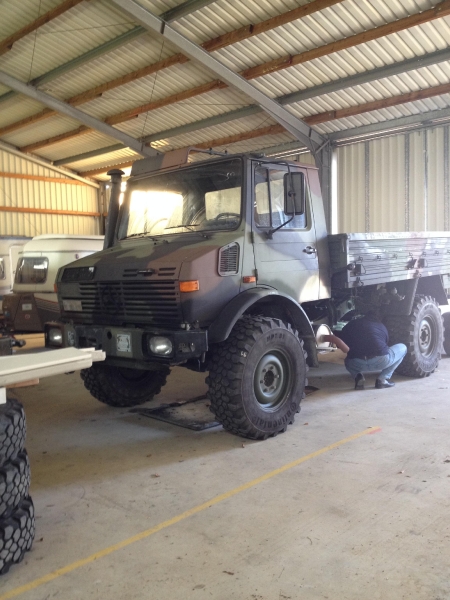

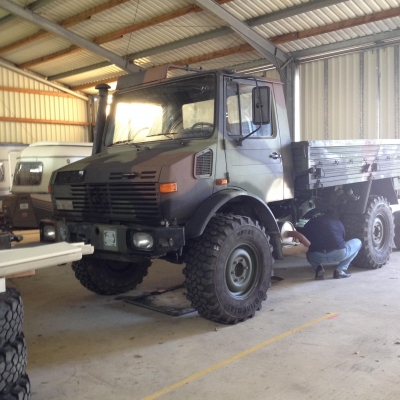

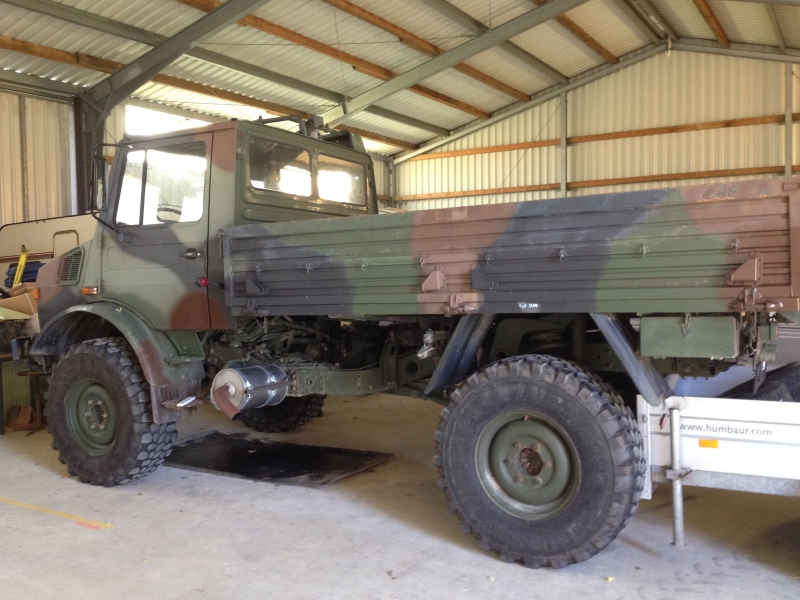

Umbau eines U1300L Turbo zum Wohnmobil, mit einer GFK-Wohnkabine, auf Hilfsrahmen von Atlas 4x4, die Leerkabine entstand 3/17 in Zusammenarbeit mit Batari-Fahrzeugbau (www.batari-fahrzeugbau.de). Beim Ausbau bin ich seit 6/17 dabei, nachdem vorher noch die Kabine lackiert wurde und Staukästen untergebaut, sowie Tür Fenster und Durchstieg eingebaut wurden. Der Ausbau ist so konzipiert, so dass er für eine 4 köpfige Familie praktikabel ist, bzw wenn man zu zweit reist, müssen keine Betten gebaut werden, da im Heck ein Stockbett eingebaut ist. Wir haben Wert darauf gelegt, dass die Fahrzeuglänge 6m nicht überschreitet, da wir häufig mit Fähren unterwegs sind und diese meistens über 6m teurer sind.
| Manufacturer and model | Mercedes Benz, Unimog 435 (U1300L) |
|---|---|
| Name | Marc Tobias Konold |
| Year of manufacture | 06/1987 |
| For sale? | no |
| Engine type | OM366A |
|---|---|
| Cubic capacity | 5955 |
| Number of cylinders | 6 |
| Horsepower | 215 |
| Torque | ca.650 NM |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|
| Wheel base | 3,25 |
| Number of seats | 5 |
| Tyre size | 365/80R20 |
| Rim size | Stahl Südrad 11x20 |
| Type of tyre | Conti MPT 81 |
| Tank capacity | 160 |
| Diesel filter | no |
| Permanent or manually selectable 4-wheel drive | zuschaltbar |
| Diff locks | zuschaltbar vorne und hinten |
| Manufacturer of the cabin | Batari Fahrzeugbau und ich / Ausbau ich selbst |
|---|---|
| Inner dimensions (LxWxH) | 3620x2200x2050mm |
| Outer dimensions (LxWxH) | 3670x2180x2300mm |
| Cabin material | 43mm GFK Sandwich mit innen 1,5mm GFK, Außen 1,1mmGFK und 3mm PE-Wabe |
| Kind and thickness of insulation | 35mm |
| Number of beds | 4 |
| Windows | 4 |
| Subframe | 2x3Punktlagerung von Atlas4x4 nur 127kg leicht....:-))) |
| Explanation of floor plan | |
|---|---|
|
Aufgabenstellung war es den Mog so zu gestalten, dass 4 Personen mit fahren und schlafen können. Aus diesem Grund haben wir uns für einen Grundriss mit 2 Stockbetten im Heck entschieden und einer Sitzgruppe die zum Bett umgebaut werden kann. Am Eingang gelangt man durch die Dusche in den Wohnraum damit auch hier der Platz optimal ausgenutzt ist. Zwischen Nasszelle und Stockbetten findet auf der rechten Seite die Küche ihren Platz. Auf der linken Seite befindet sich vorne die Sitzgruppe die zum Bett umgebaut werden kann und hinter der Sitzgruppe befindet sich der Kleiderschrank. Unter dem Kleiderschrank und den Stockbetten im Heck befindet sich noch ein L-Förmiger Kofferraum für die sperrigeren Sachen. |
| Material of furniture | 15mm Pappelsperrholz mit CPL Beschichtung im Erle Dekor. |
|---|---|
| Other | |
| Die Möbelkanten wurden mit Echtholzumleimer aus Ahorn gemacht um zu dem relativ dunklen Erlendekor einen hellen Kontrast zu schaffen. | |
| Cooking stove | Gas 3 flammig |
|---|---|
| Gas installation | 6kg Tankgasflasche mit Fernbetankung, 30mBar Regler |
| Other | |
| Backofen Dometic Moonlight Three, mit 3 flammigem Kochfeld. | |
| Manufacturer and type of fridge / cooler | Kissmann KB 130 ENI |
|---|---|
| Other | |
| Kann mit 12V oder 24V betrieben werden. Verbraucht nur 14Wh bei 32°C. | |
| Voltage in the chassis | 24V |
|---|---|
| Voltage in the cabin | 12V,24V und 230V |
| Charging converter 24V-12V | nein |
| 110V / 230V in the cabin? | yes |
| Inverter | 1500W Wechselrichter 24V>230V echter Sinus mit Netzvorrangschaltung. |
| Other | |
| Die 12V werden mit einem Victron Orion 24/12V Spannungswandler mit 20A erzeugt. | |
| Capacity of batteries in the cabin | 24V/160AH |
|---|---|
| Battery type | Blei AGM von QBatteries |
| Battery charger for cabin batteries | Votronic PB2416 |
| Battery management | Votronic Paneel |
| Solar capacity | 230W |
|---|---|
| Solar controller | Votronic MPP 480 |
| Fuel cell | no |
| Power generator | nein |
| Manufacturer and type of heating system | Warmwasserheizung mit Diesel über eine Webasto Thermo Pro 50 Eco und Alde-Heizkörpern. Zusätzlich lässt sie die Wohnkabine während der Fahrt über einen Wärmetauscher mit der Motorabwärme heizen. |
|---|---|
| Warm water processing | Isotemp Boiler 20L mit 230V Heizstab und per Wärmetauscher über Kühlwasser und eine Wbasto Thermo Pro 50 Dieselstandheizung |
| Cab heating | Orginal vorhandene Heizung |
| Other | |
| Wohnkabine kann während der Fahrt über einen Wärmetauscher und der Pumpe der Standheizung über die Heizkörper beheizt werden. | |
| Explanation of gas system | |
|---|---|
| Nur 6kg Tank-Gasflsche fest verbaut mit Fernbetankung für den Herd und Grill. |
| water flow | In 16mm Aluverbundrohr und gepressten Anschlüssen. |
|---|---|
| Water filtration system | In Planung |
| Capacity of fresh water tank(s) | 170L |
| Capacity of waste water tank(s) | ca. 95-100L |
| Other | |
| Druckwasseranlage mit Lilie by Shurflo 4 Kammermembranpumpe (13l/min) mit 24V und 2L Osculati VA Druckspeicher. | |
| Manufacturer and type of toilet | Thedfort C402-X |
|---|---|
| Capacity of black water tank | 19,3L |
| Other | |
| Nicht über die Frischwasseranlage angeschlossen sonder Spülung über den integrierten 15L Spülwassertank. | |
| Rear carrier | Für bis zur 4 Fahrräder (eigenbau) |
|---|---|
| Roof rack | Nein |
| Storage boxes | Eigenbau |
| Outside cooking facilities | Derzeit über einen Kartuschenkocher |
| Awning | Nein sondern ein Tarp das in eine Kederschiene eingezogen wird. |
