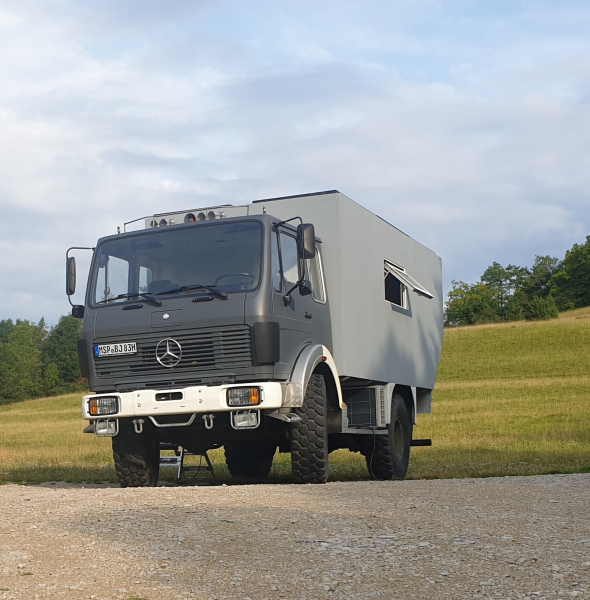

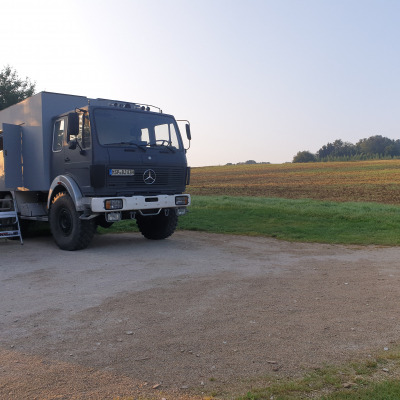

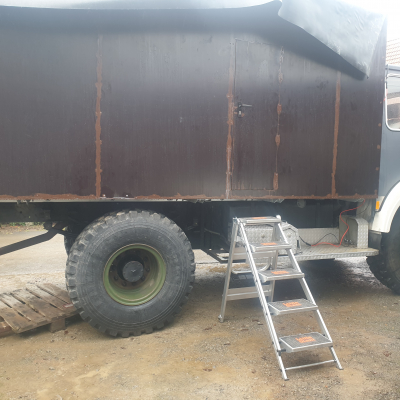

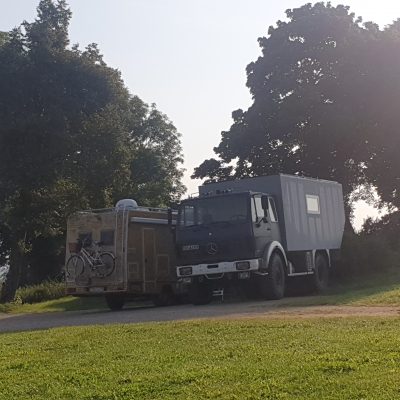

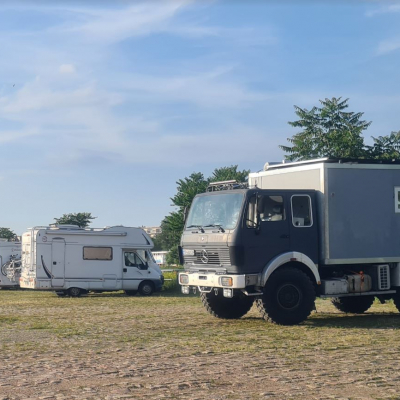

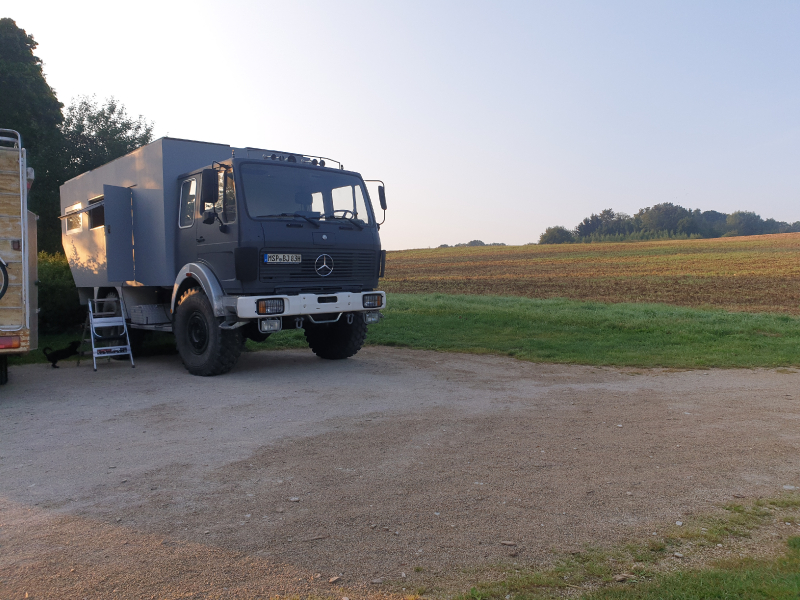

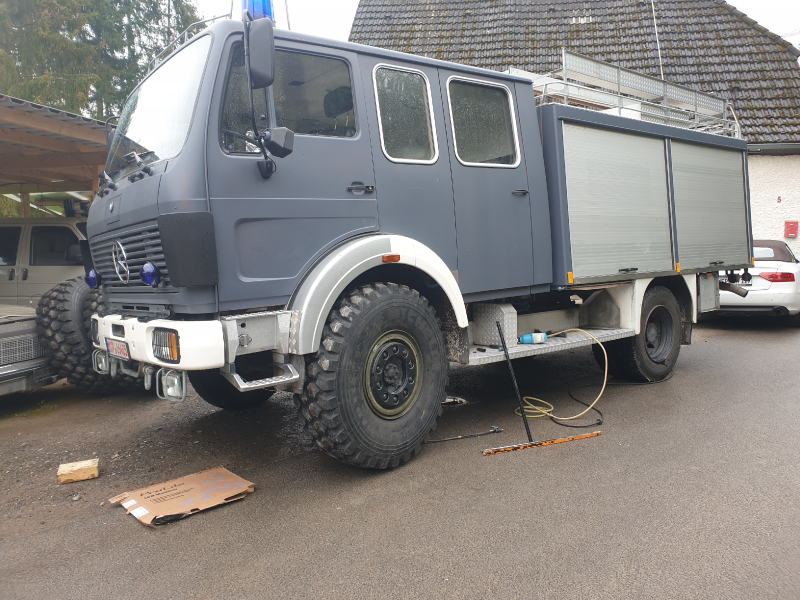

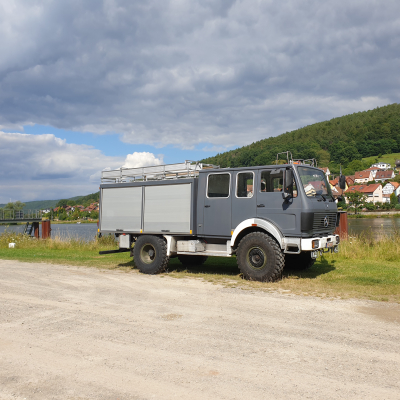

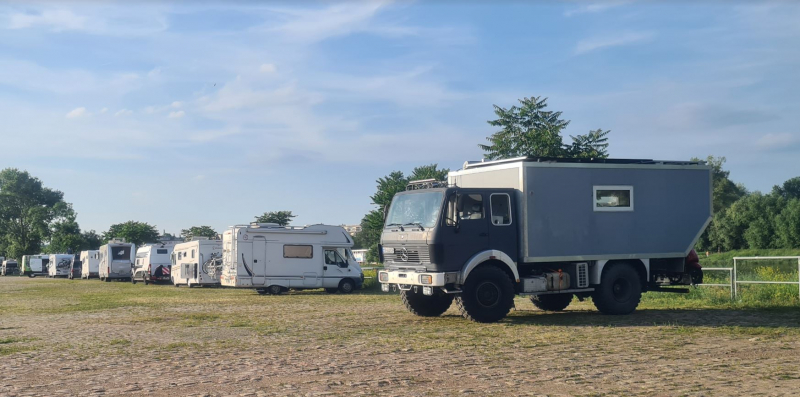

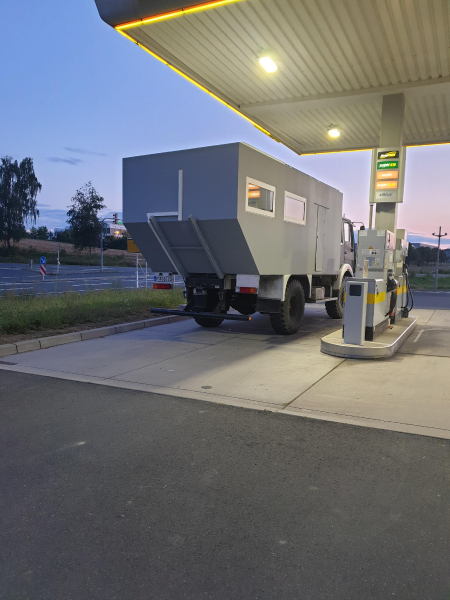

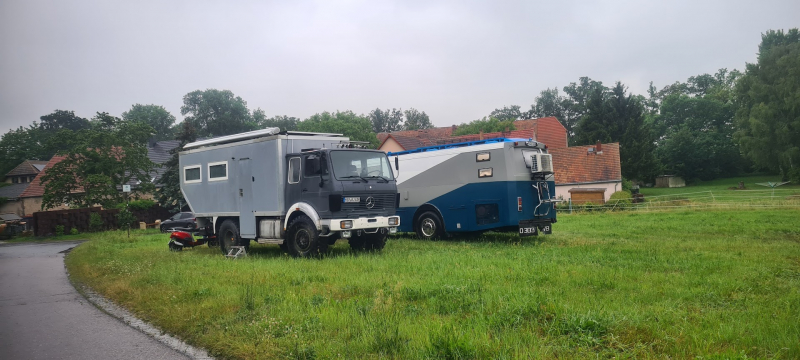

1222AF Umbau zum Reisemobil in kompletter Eigenregie....

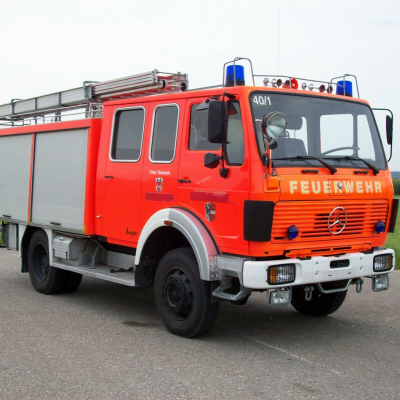

| Manufacturer and model | Mercedes-Benz 1222AF |
|---|---|
| Name | Ben J. |
| Country | Deutschland |
| Website | - |
| Year of manufacture | 1983 |
| For sale? | no |
| Asking price? | Fahrzeug ist unverkäuflich - zumindest in unteren Preisbereichen ;-) |

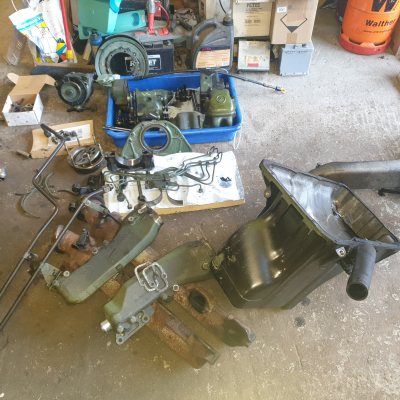

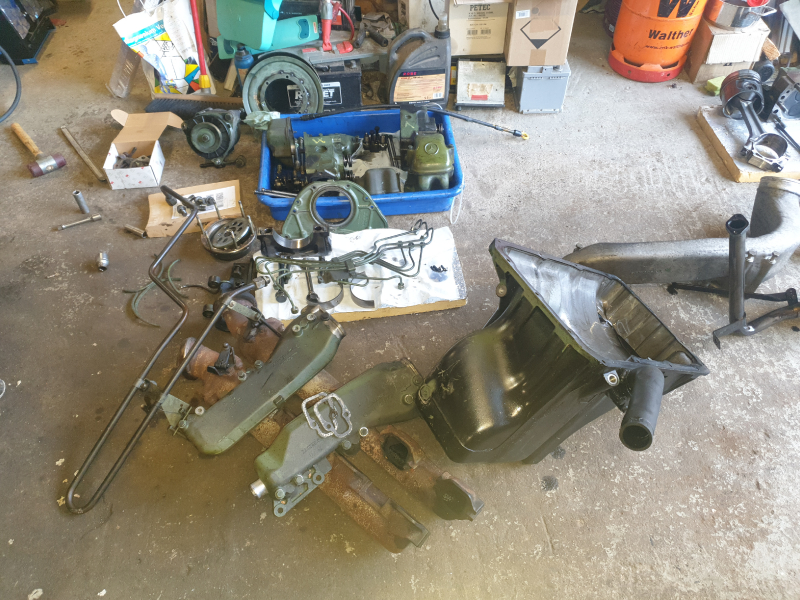

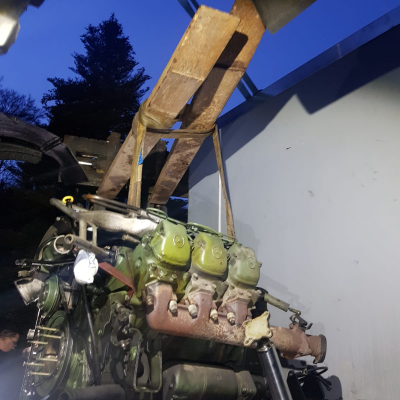

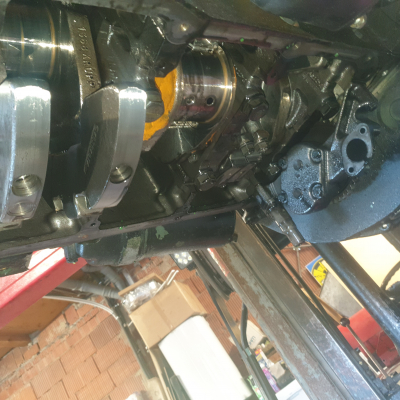

| Engine type | OM 421 V6-Saug Diesel |
|---|---|
| Cubic capacity | 10888ccm |
| Number of cylinders | 6 |
| Horsepower | 216 |
| Torque | hoffentlich genug... (784 NM bei 1200U/min) |
| Other | |
|

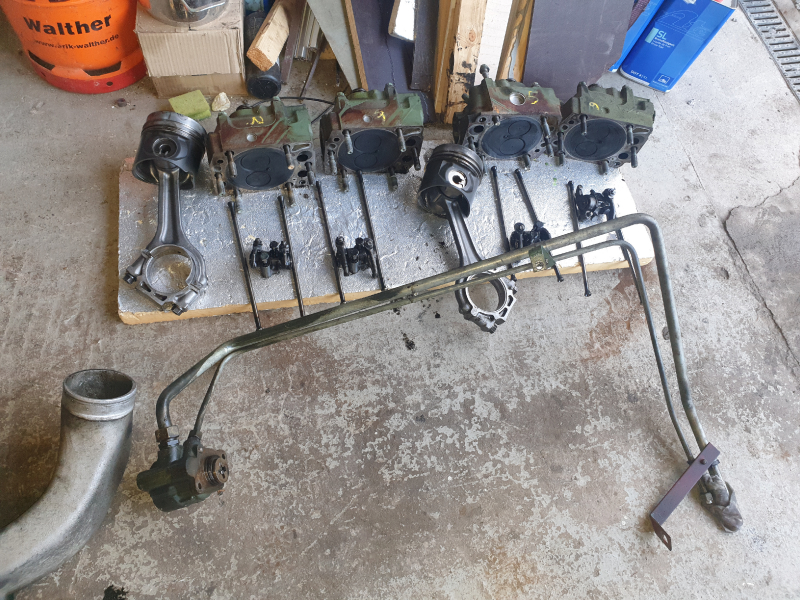

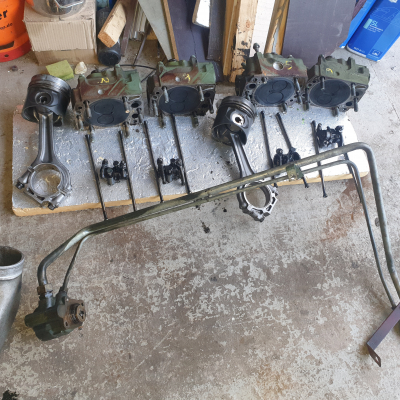

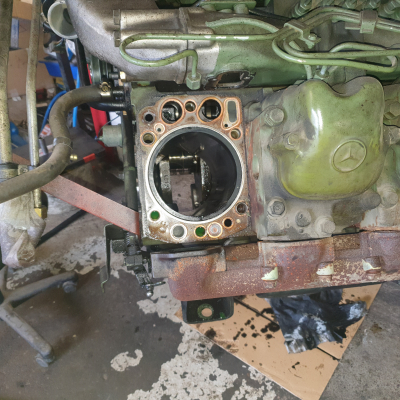

Saugmotor hier die Motordaten (Stand 1983): OM 421 4-Takt-Direkteinspritzer-Dieselmotor 6 Zylinder in V-Form Bohrung x Hub 128 x 142 Hubraum 10964 ccm Verdichtung 16,9:1 Einspritzfolge 1-4-2-5-3-6 Leerlaufdrehzahl 600 U/min Nenndrehzahl 2300 U/min Leistung 159 kW / 216 PS bei 2300 U/min max. Drehmoment 784 Nm bei 1200 U/min | |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|
| Wheel base | 3600mm |
| Number of seats | 6 + 3 |

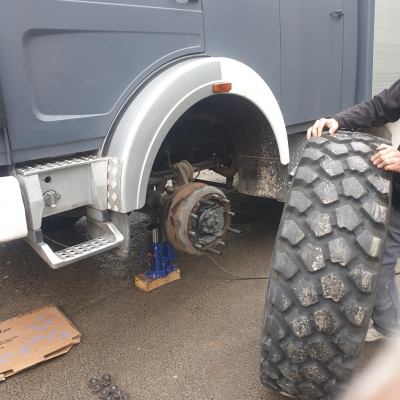

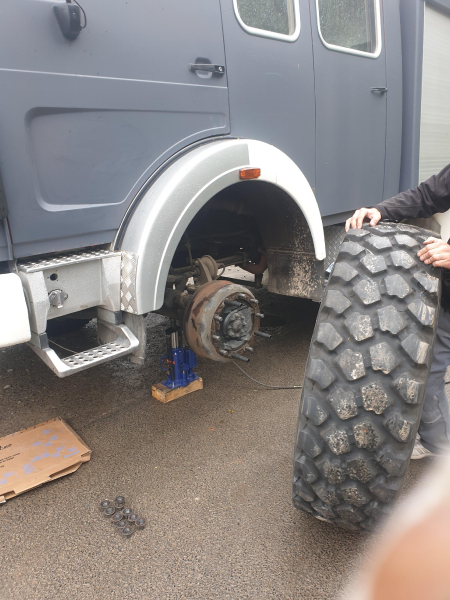

| Tyre size | 14.00 R20 |
| Rim size | 10.00-20v |
| Type of tyre | Michelin XZL |
| Tank capacity | noch 330l - geplant um die 800 |
| Diesel filter | yes |
| Other | |
| Delphi Doppeldieselfilter und in Planung elektische Kraftstoffpumpe zur Umwälzung.... | |
| Permanent or manually selectable 4-wheel drive | permanenter Allradantrieb |
| Diff locks | Mittensperre und Hecksperre zuschaltbar |

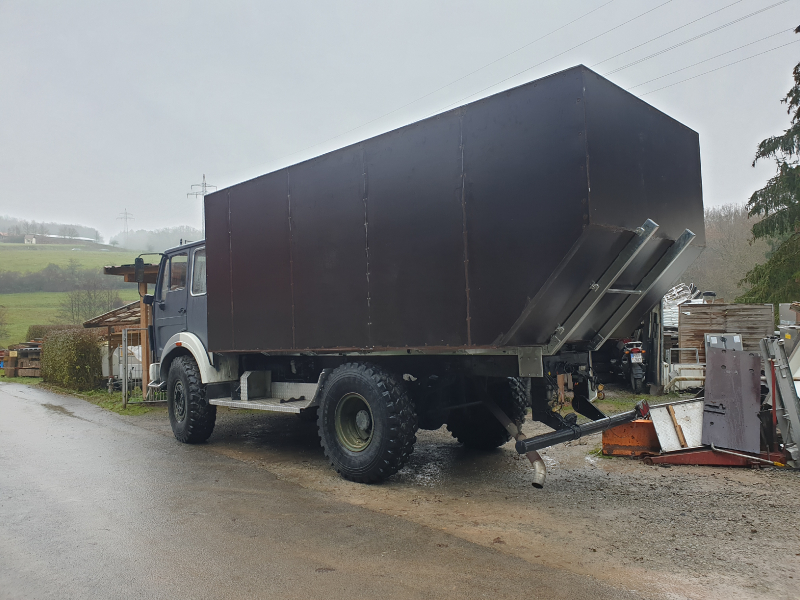

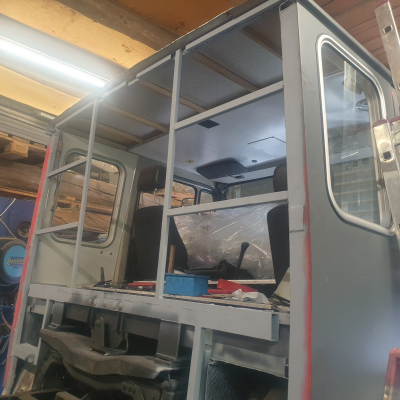

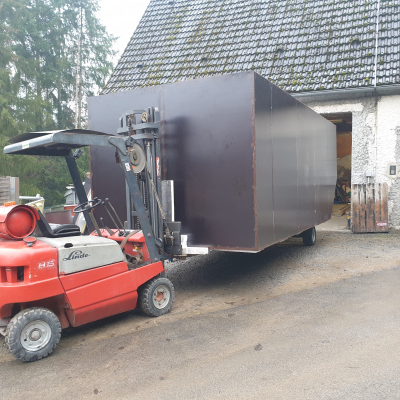

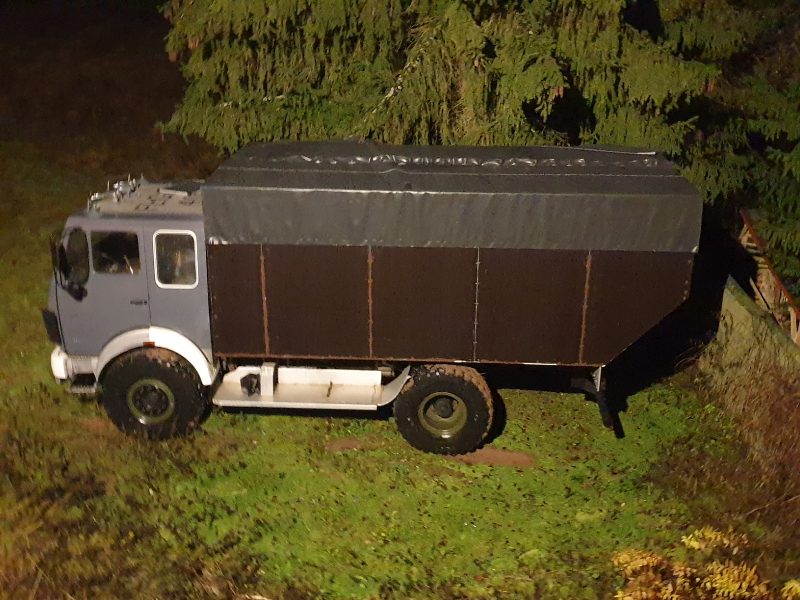

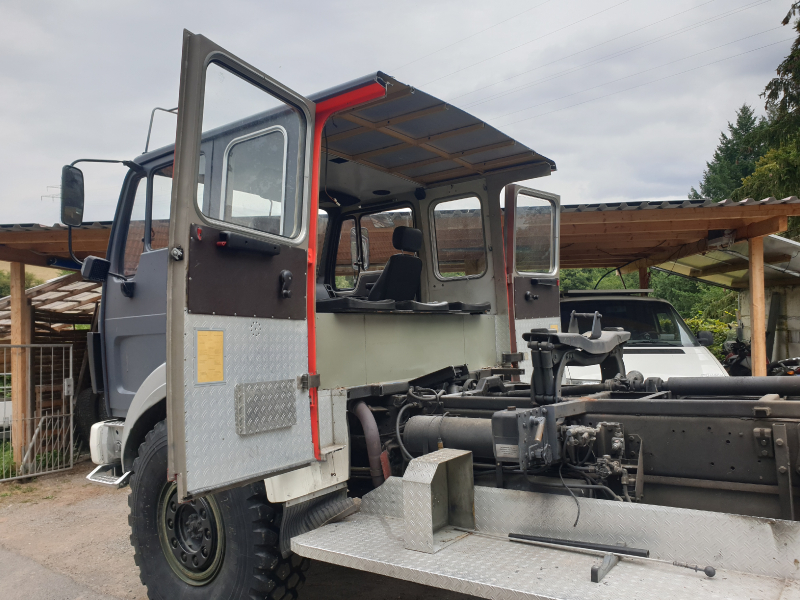

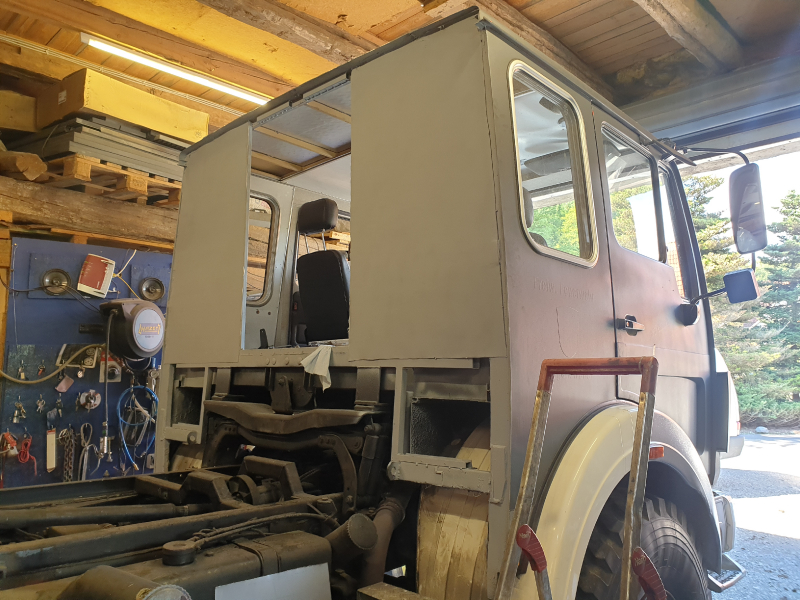

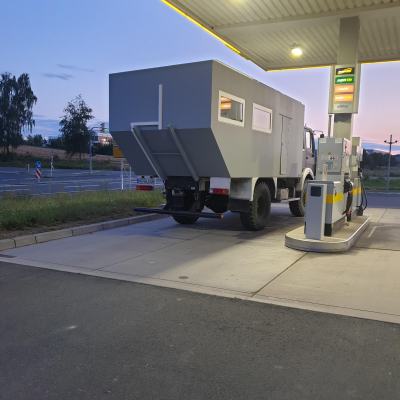

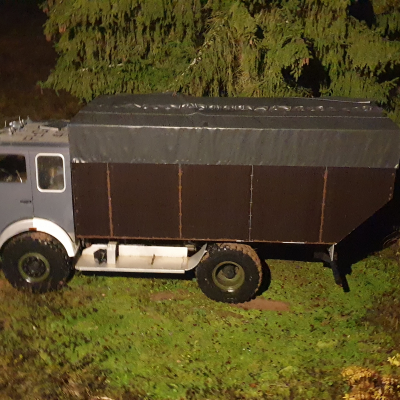

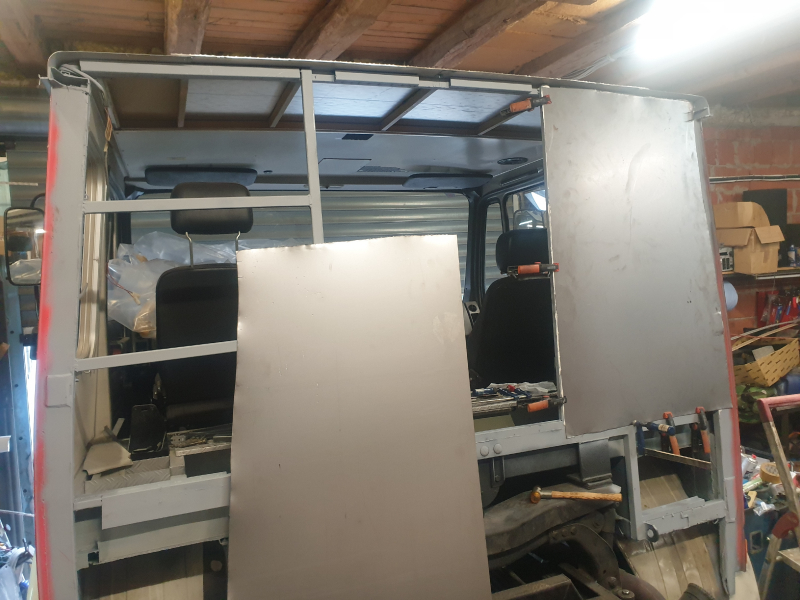

| Manufacturer of the cabin | Ziegler - und jetzt meine Wenigkeit ;-) |
|---|---|
| Inner dimensions (LxWxH) | 5180 L x 2380 B x 1960 H in Millimeter |
| Outer dimensions (LxWxH) | 5300 L x 2500 B x 2100 Hoch in Millimeter |

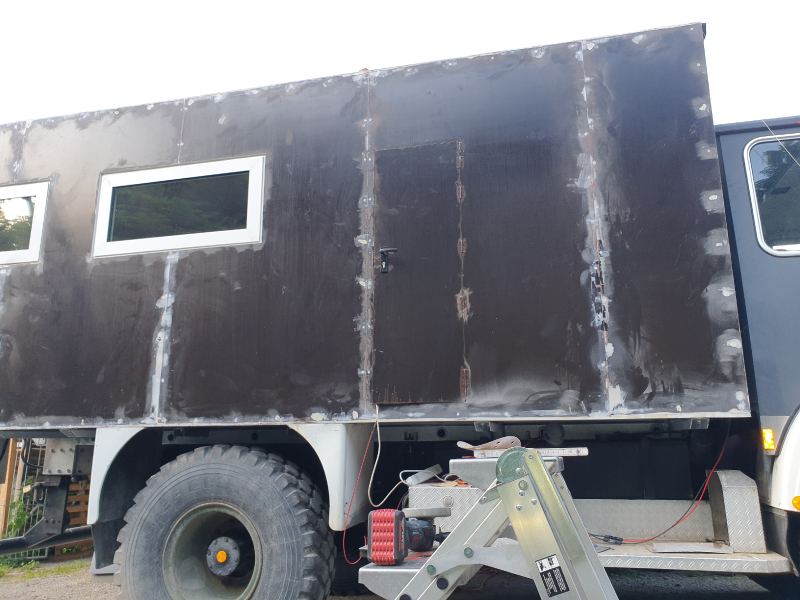

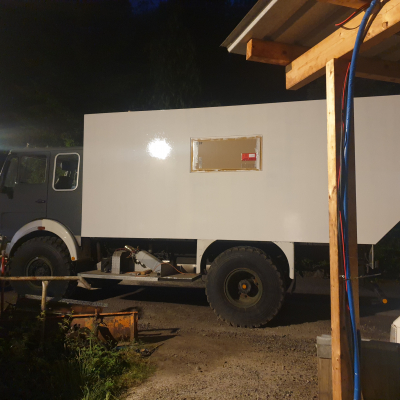

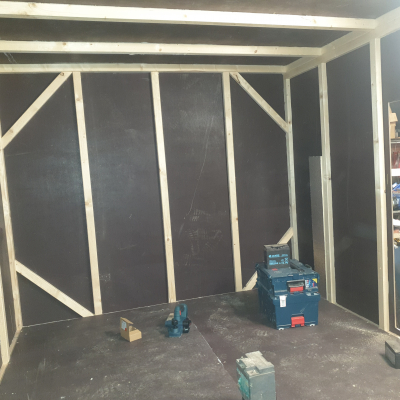

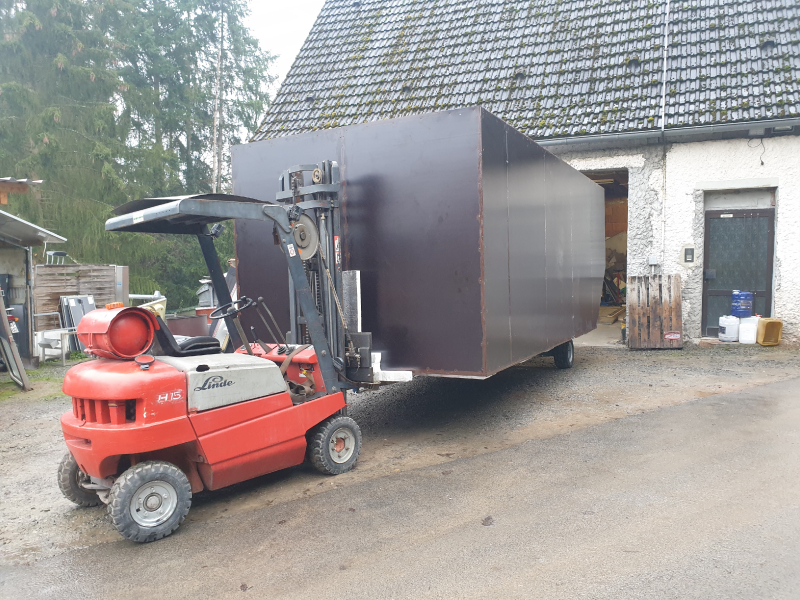

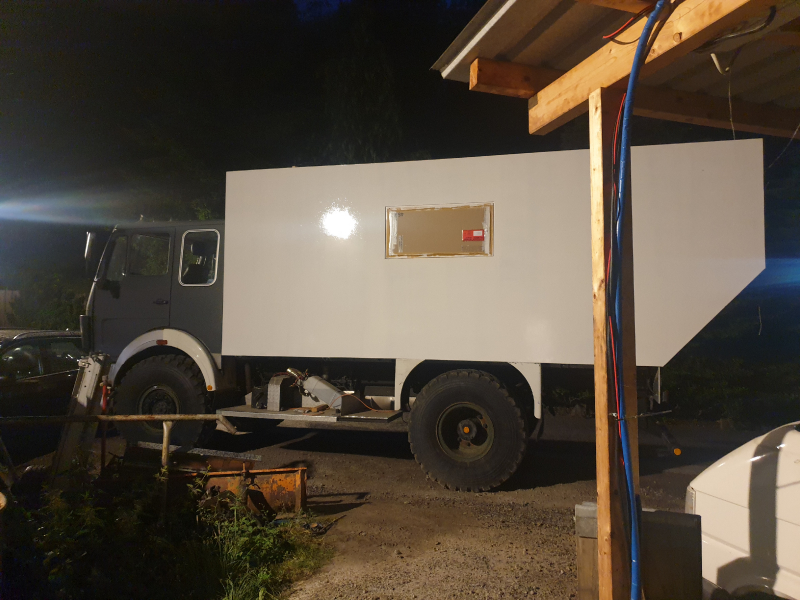

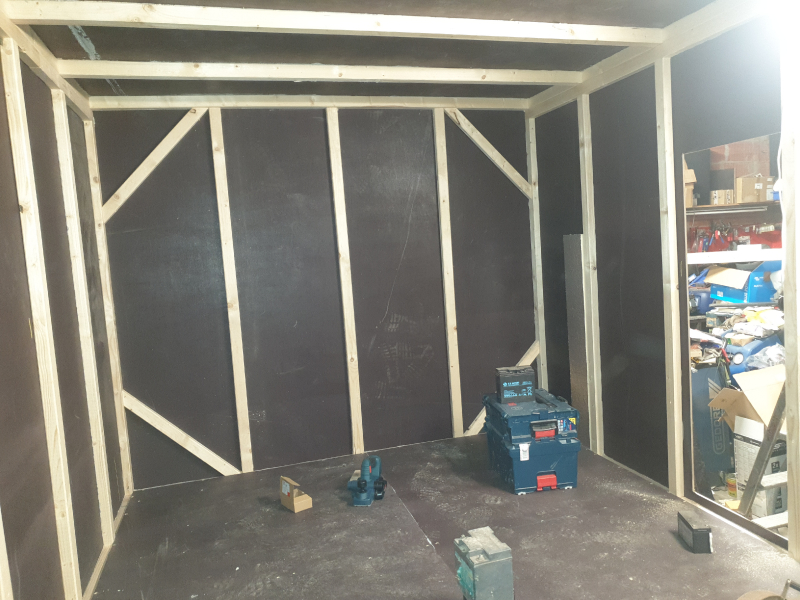

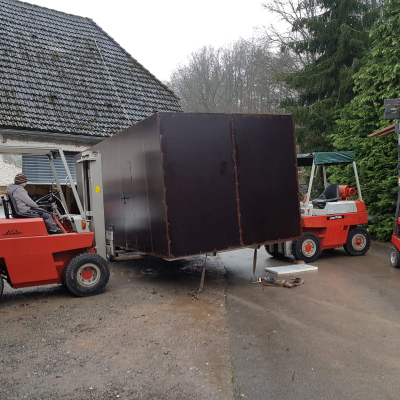

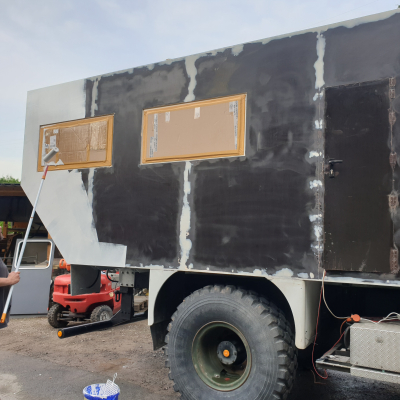

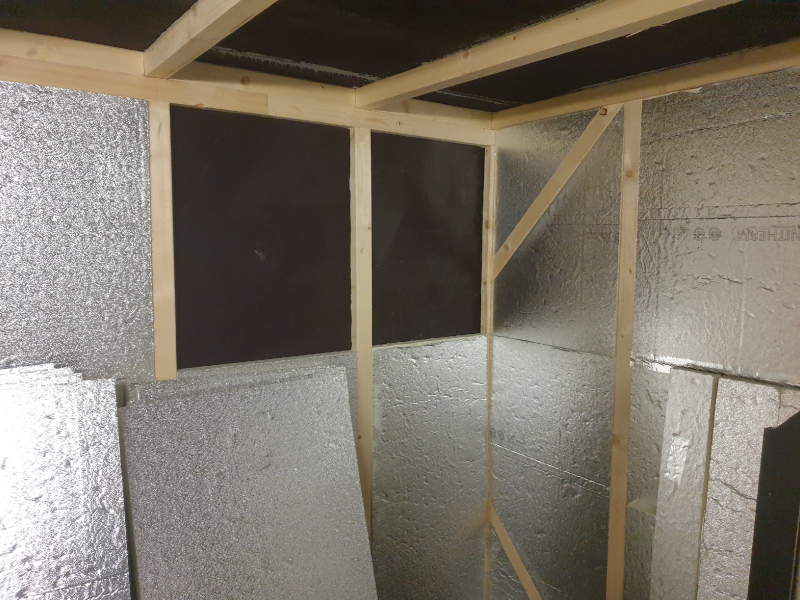

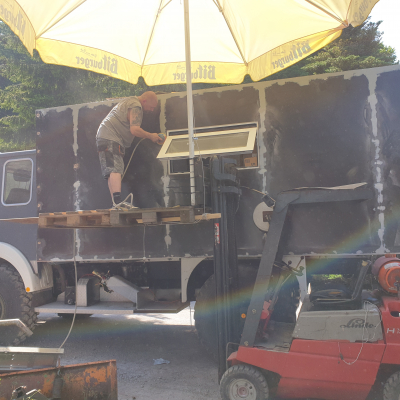

| Cabin material | Holz - aussen Siebdruck 9mm / innen 9mm Multiplex--> Holz Sandwich in 60mm |

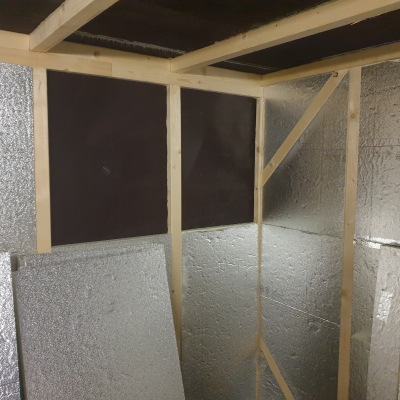

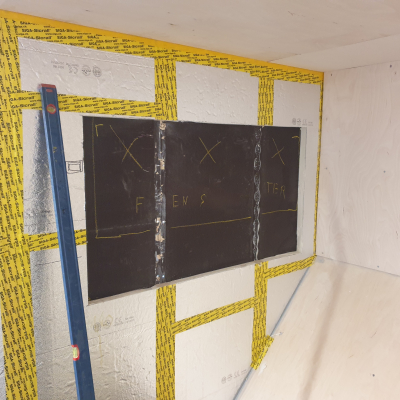

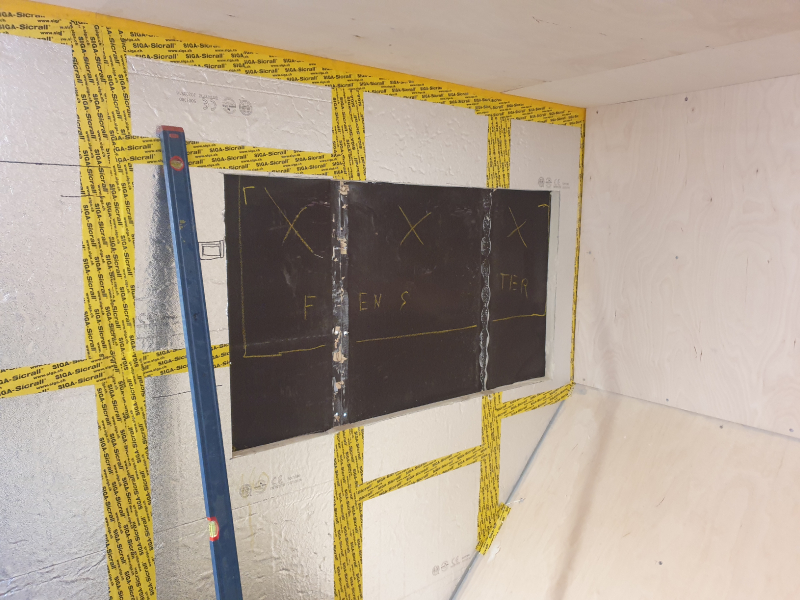

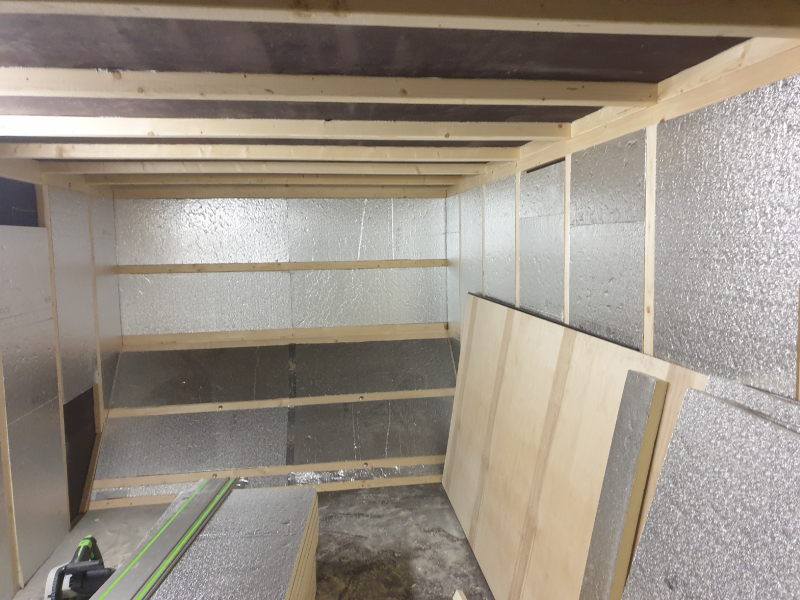

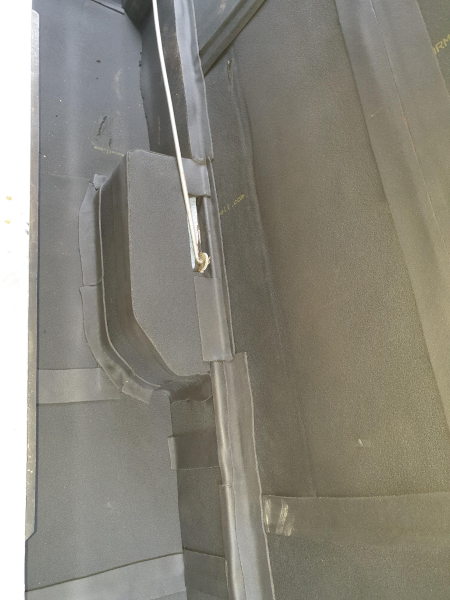

| Kind and thickness of insulation | 40mm - LINITHERM PAL 0,022 W/(mK) = U-wert 0,55 |

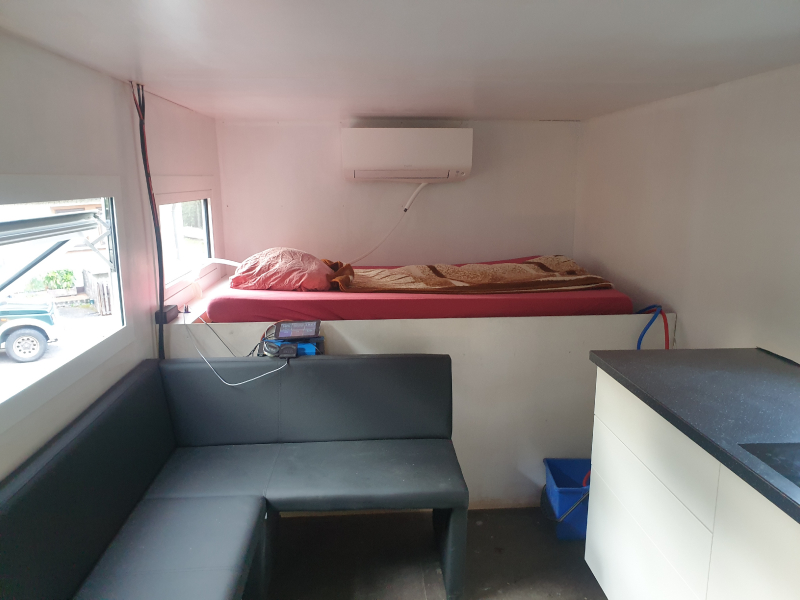

| Number of beds | Festbett 1,40m x 2.00m für 2 Personen im Heck - der Rest mal sehen.... |

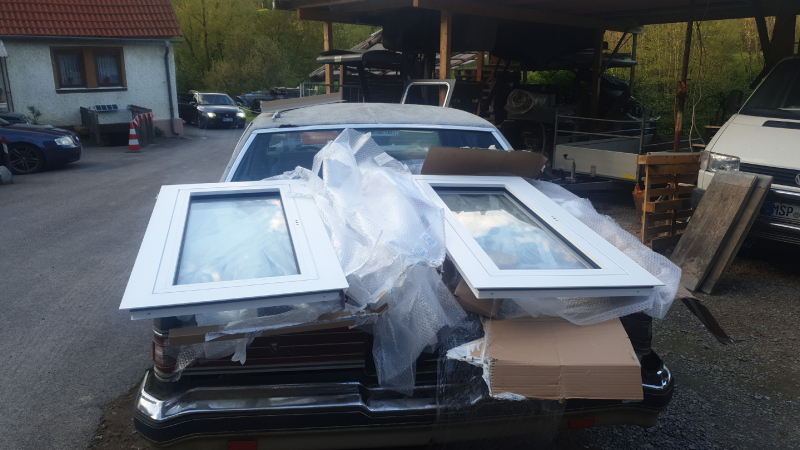

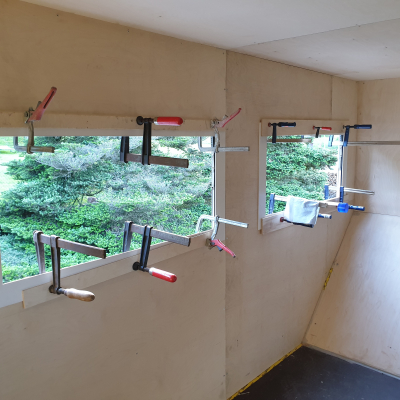

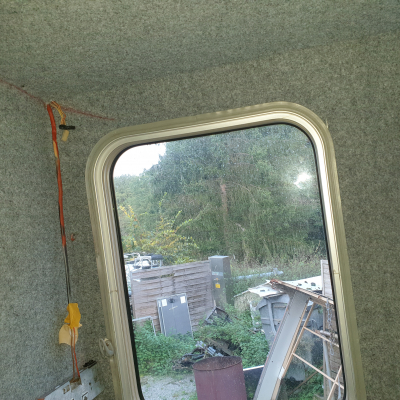

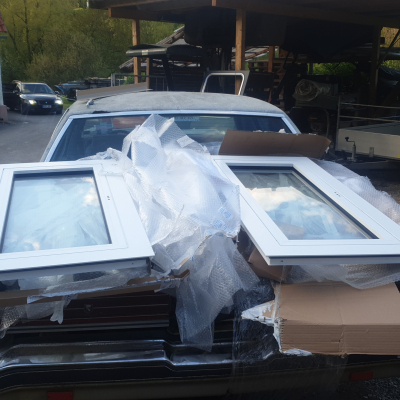

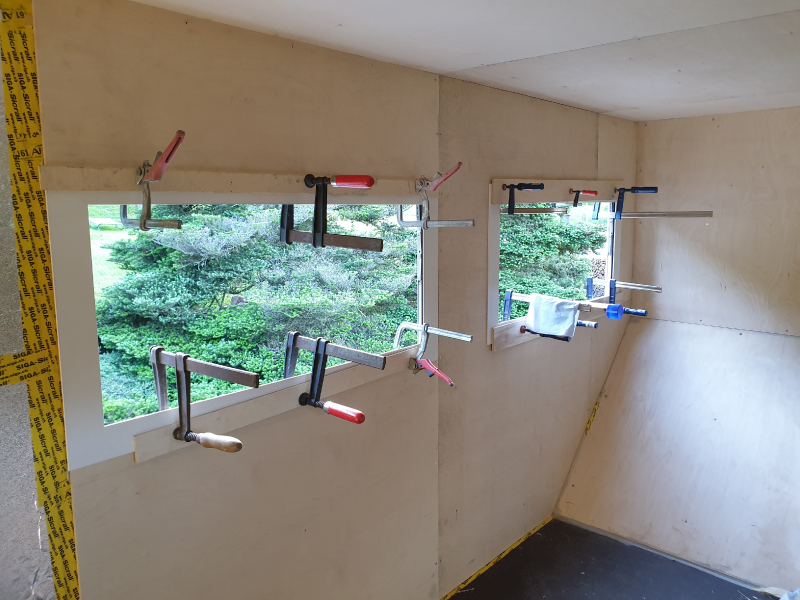

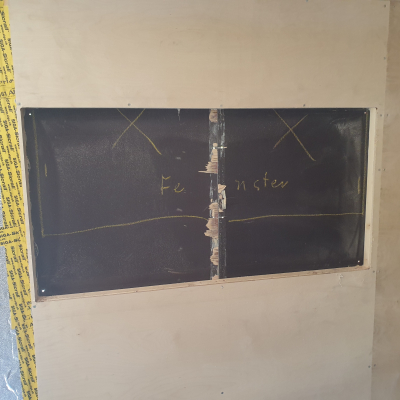

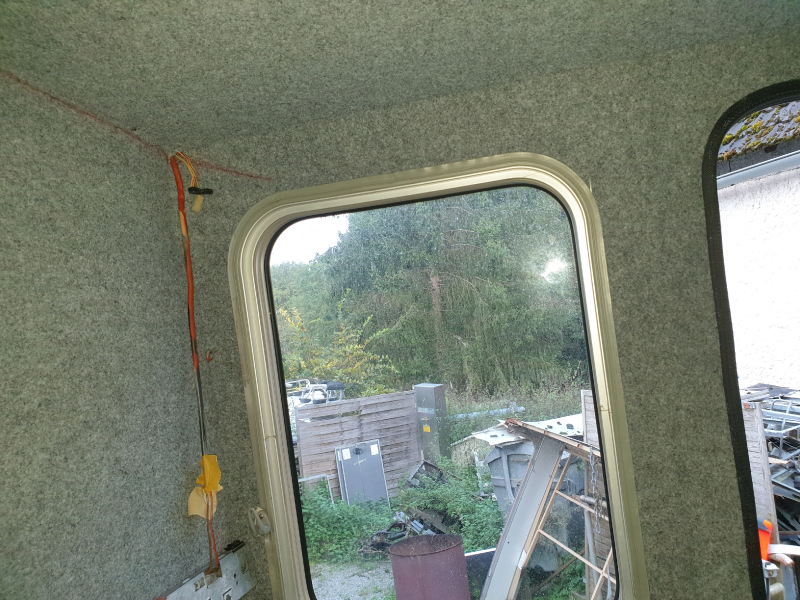

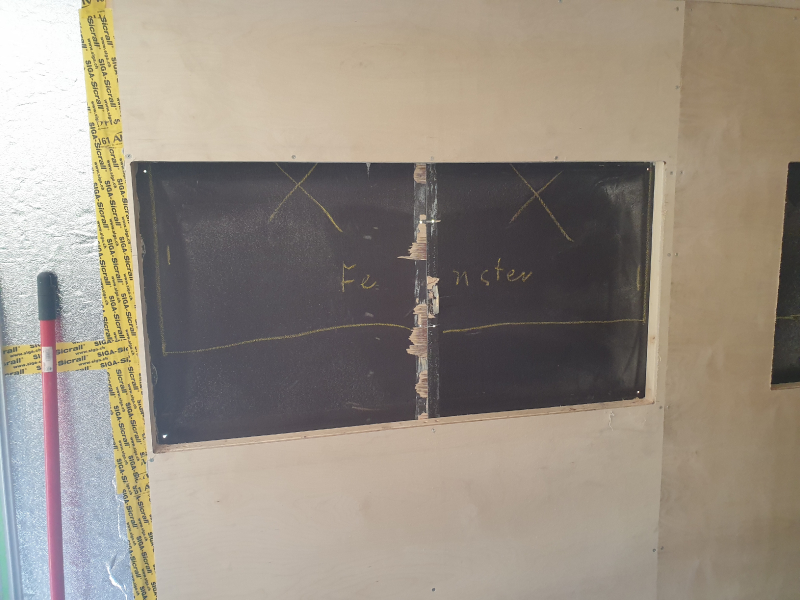

| Windows | 3 x SKI 12060 von www.extremfenster.de/ - der Rest derzeit auch noch in Klärung --> Tür ist auch ein Selbstbau aus Holz mit 3 fach verriegellung... |

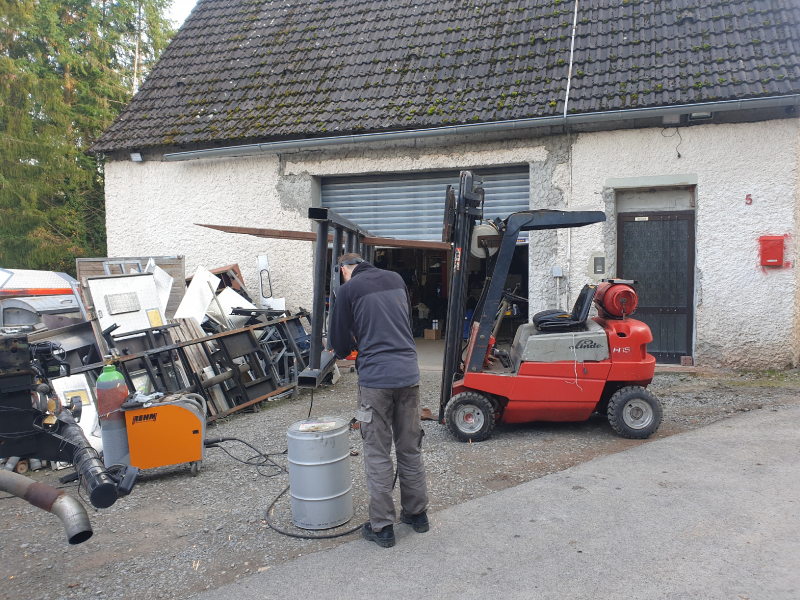

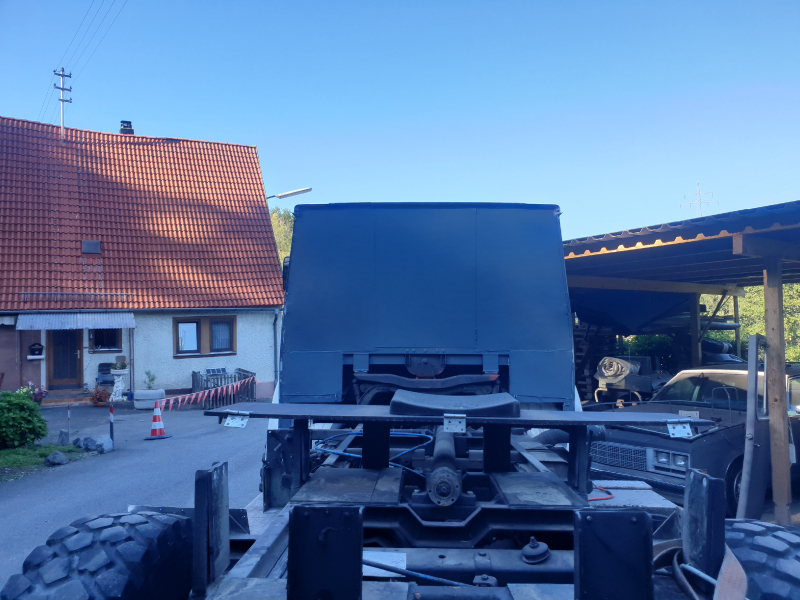

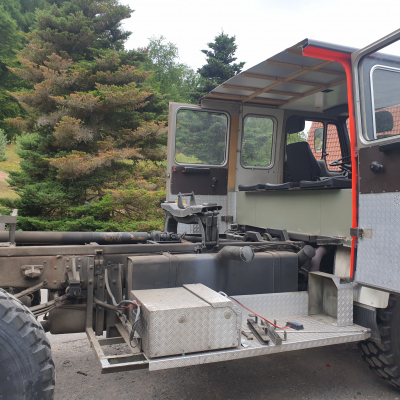

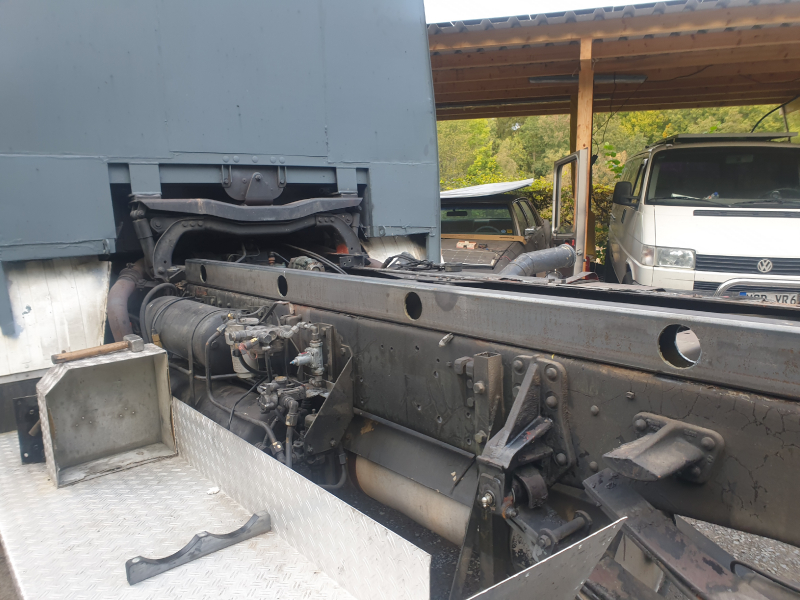

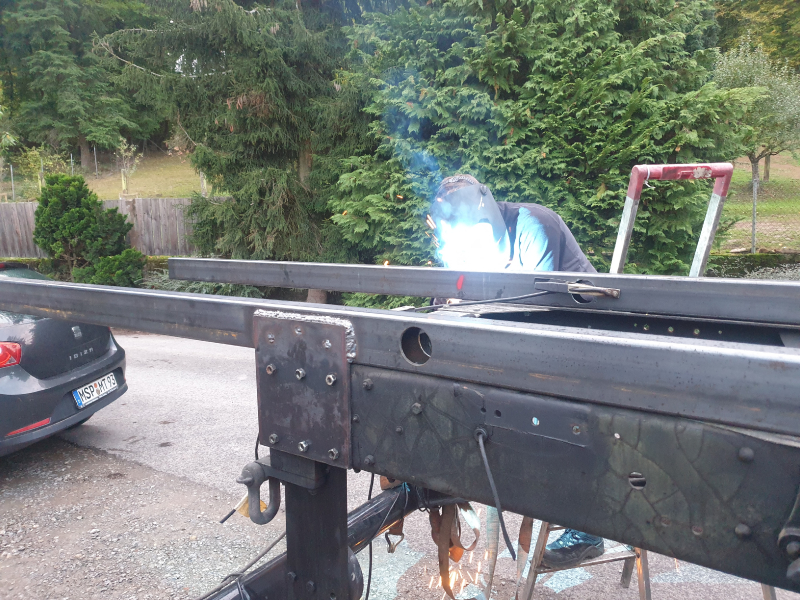

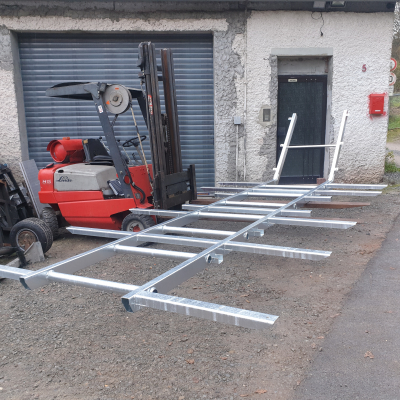

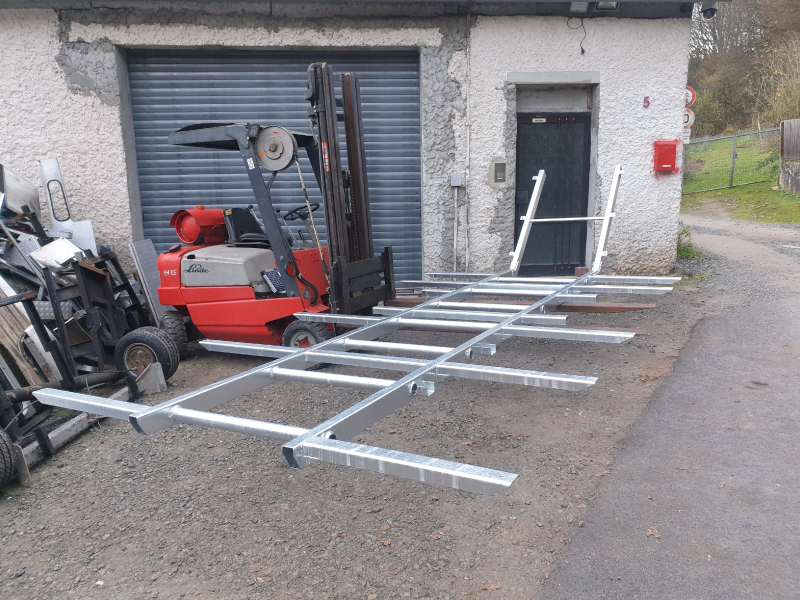

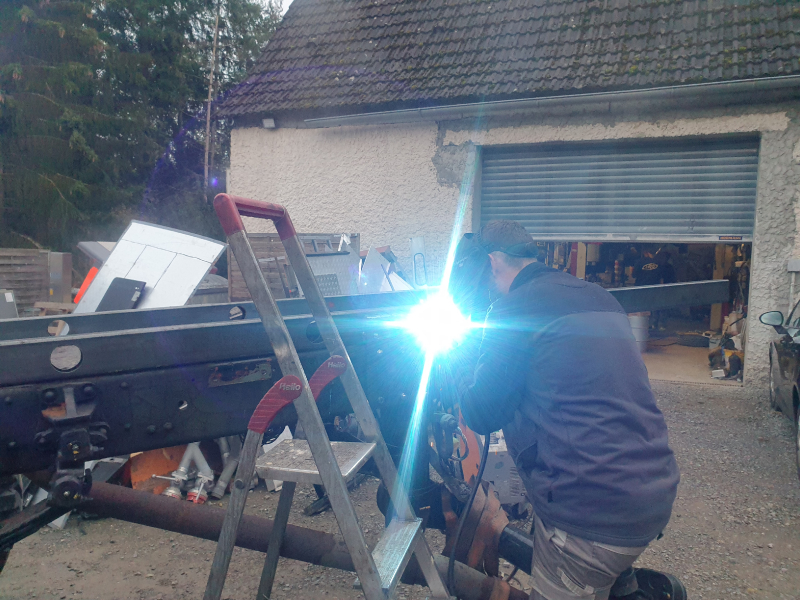

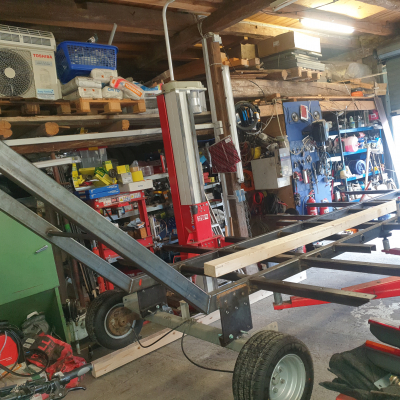

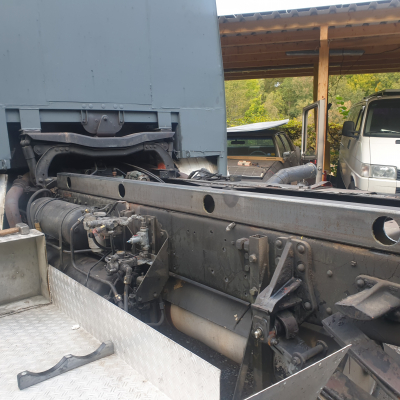

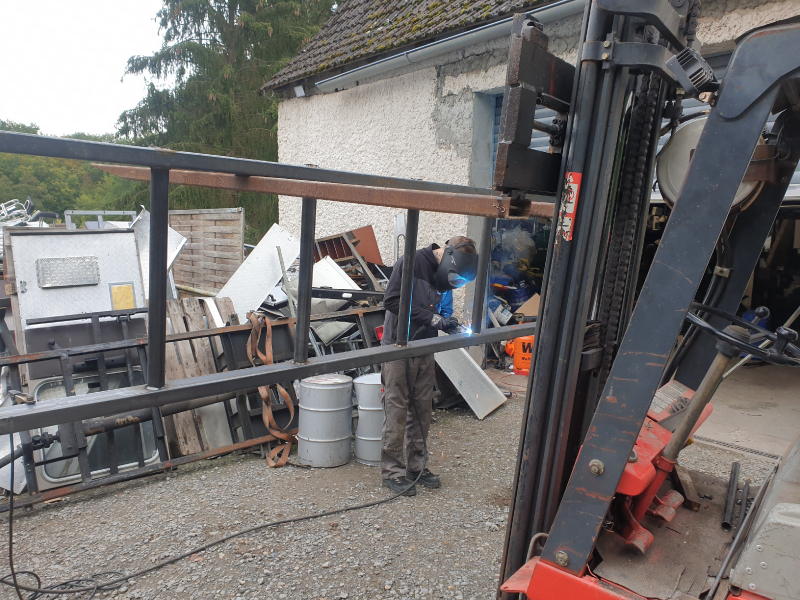

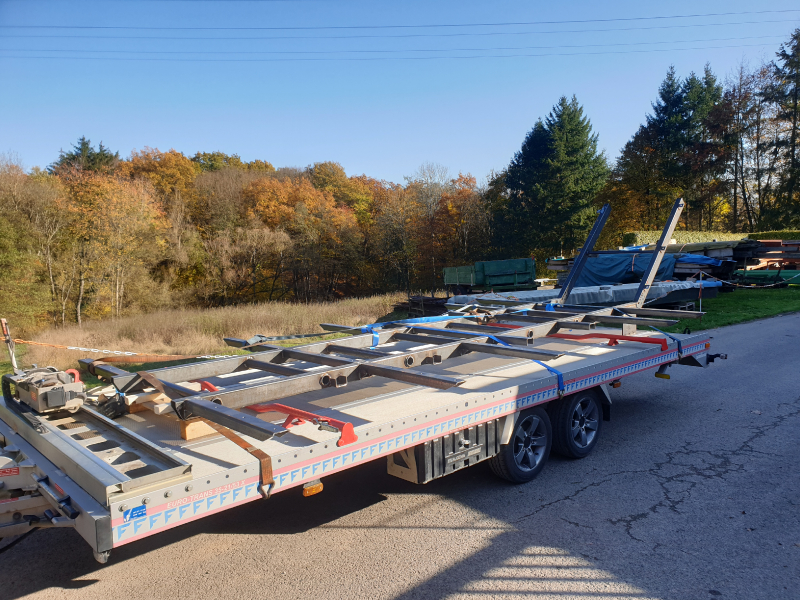

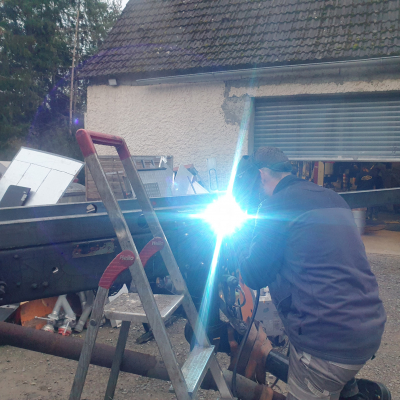

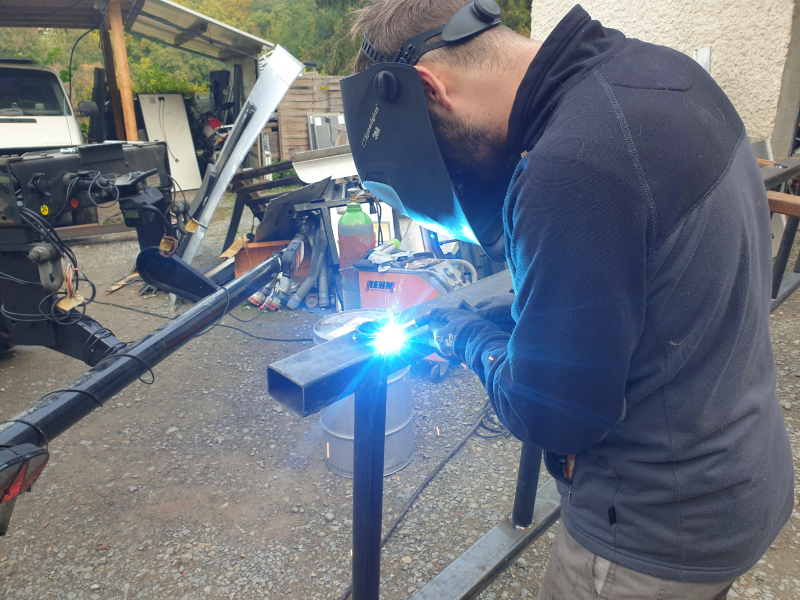

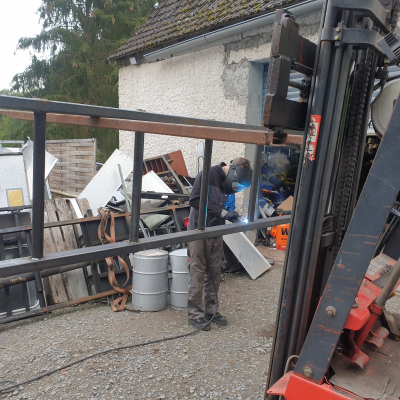

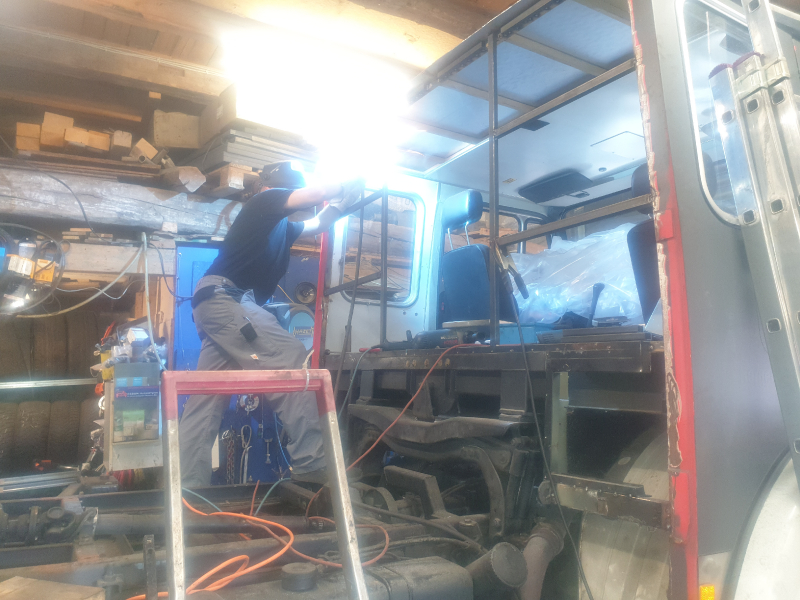

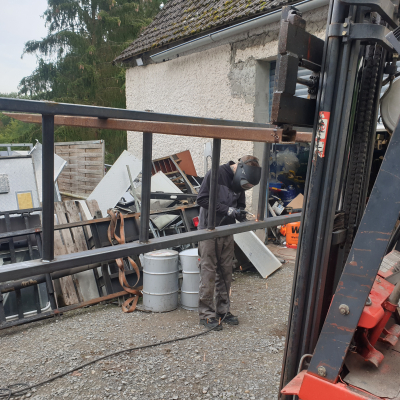

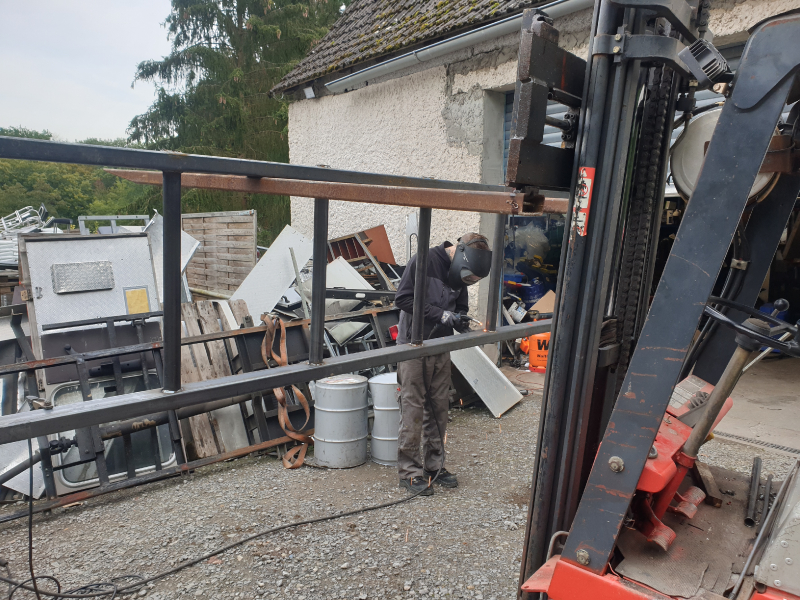

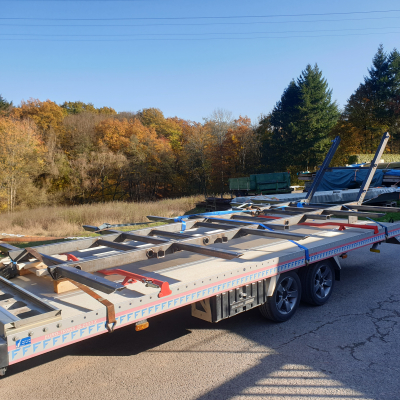

| Subframe | Made bei mir bzw. geschweißt von nem Kumpel - verzinkt moderate 100x60x4mm Rechteckrohr + 80x50x5mm Rundrohr + Ausleger in U-STAHL 65x42x5,5mm |
| Other | |
| Low - Budget Projekt mit trotzdem vernüftiger Ausstattung - und ja der Aufbau ist sehr stabil - (siehe Bilder unter Allgemein) - er fährt bereits wieder.... ;-) | |
| Explanation of floor plan | |
|---|---|

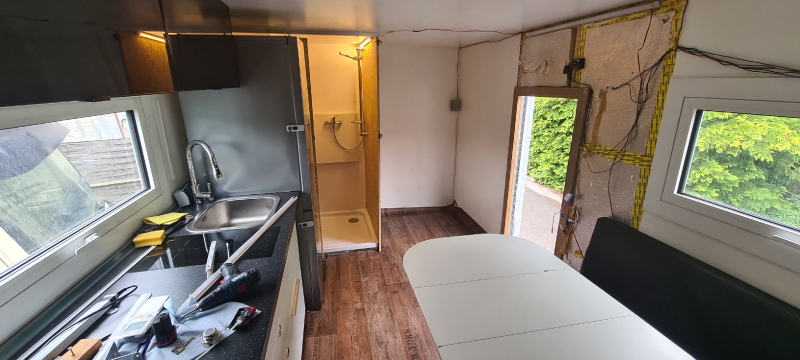

| ja wenn ich das nur schon selbst wüsste ;-) - so langsam ist ein Testgrundriss erkennbar :-) letzte Innenansicht unter: https://youtu.be/TOYnfVYtzs4 ansehbar.... |

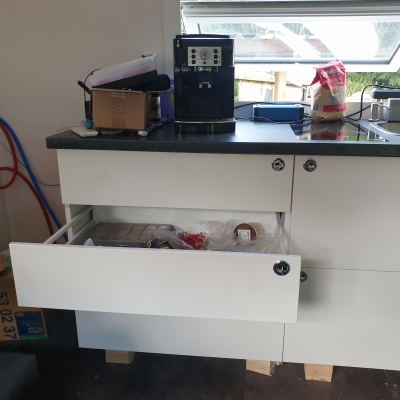

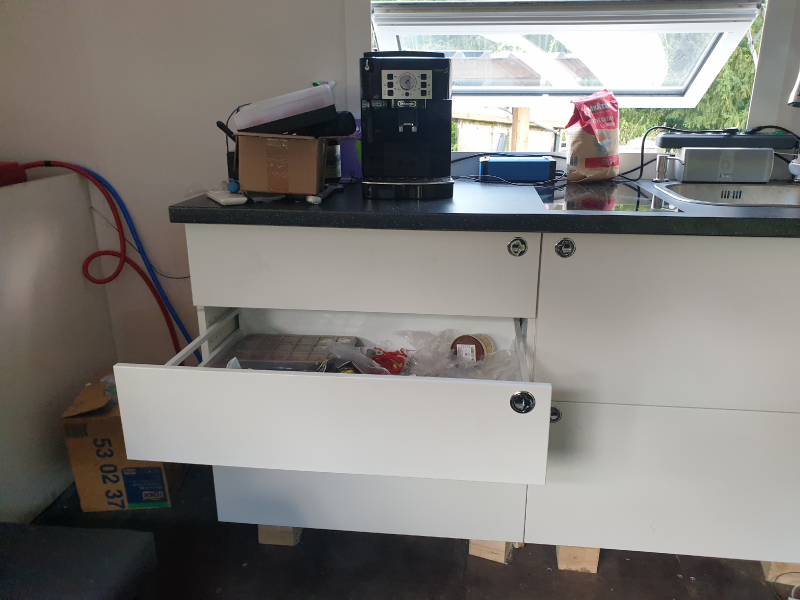

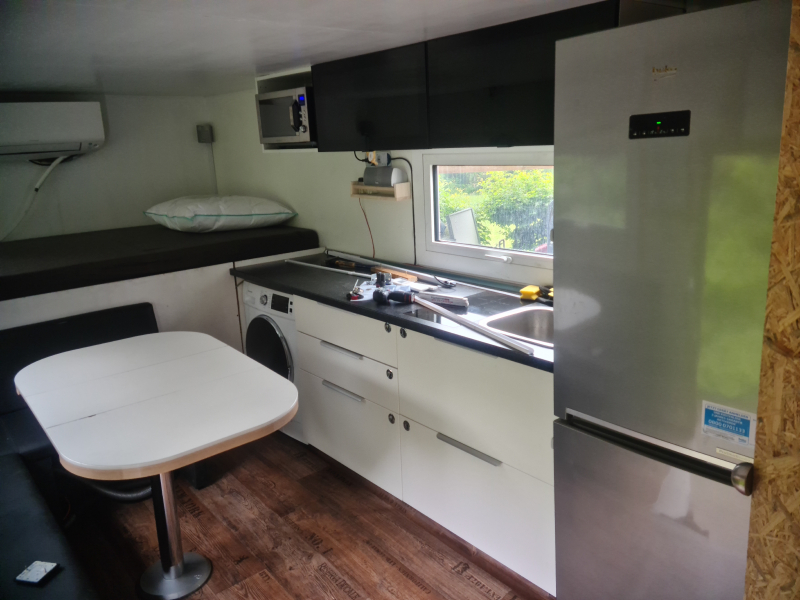

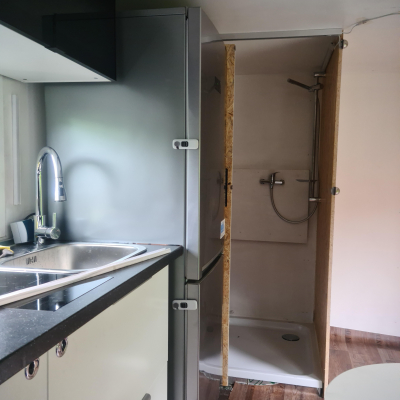

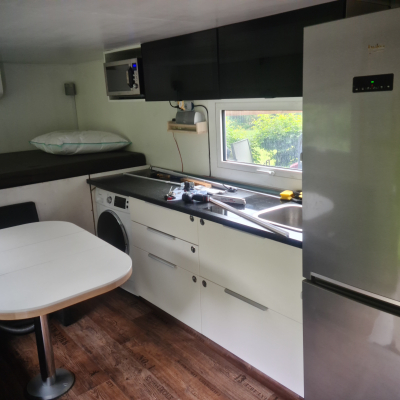

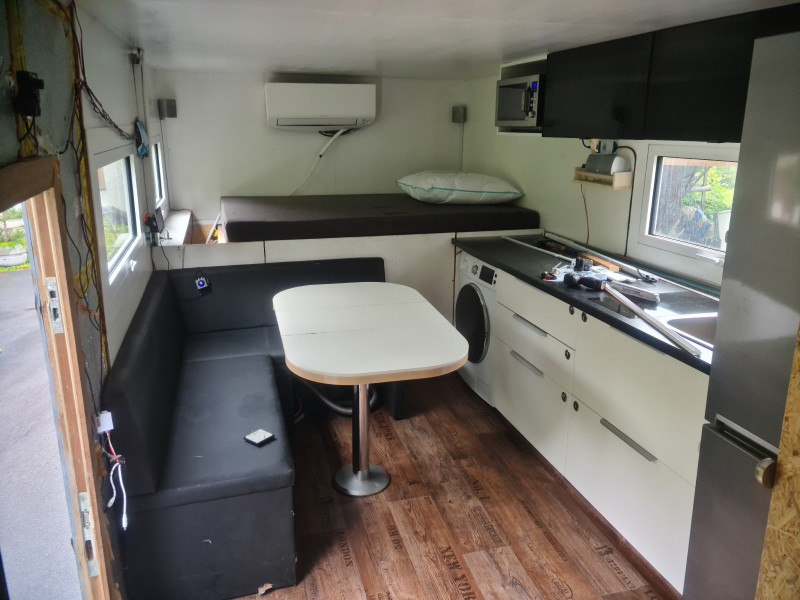

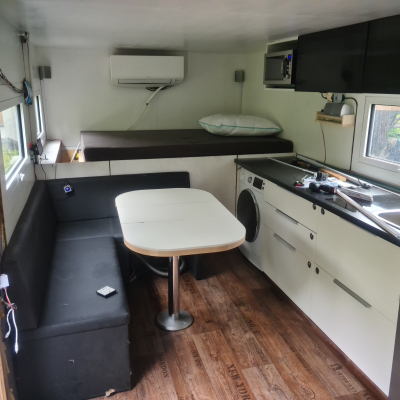

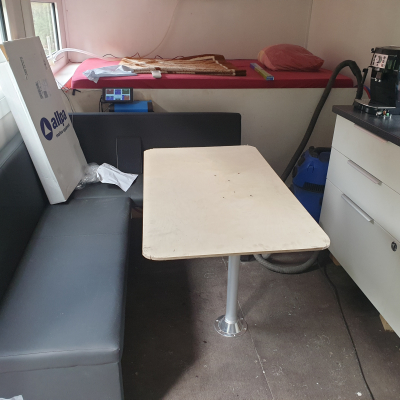

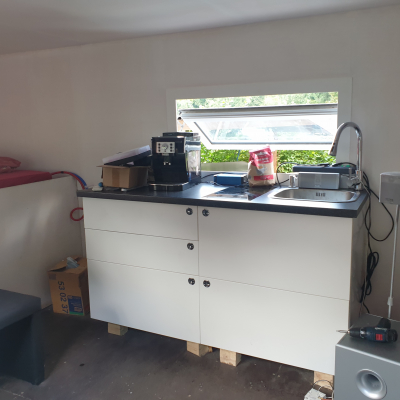

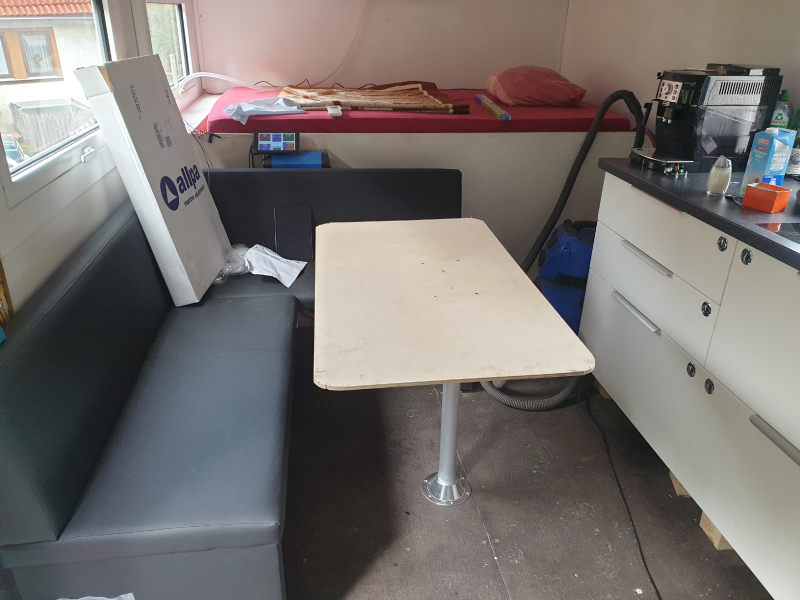

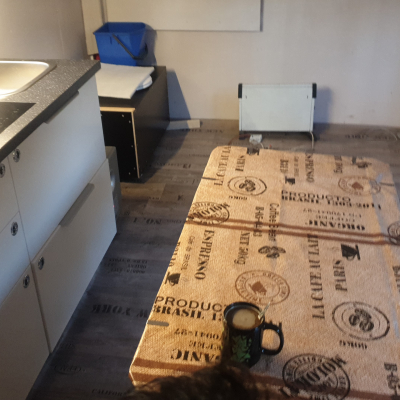

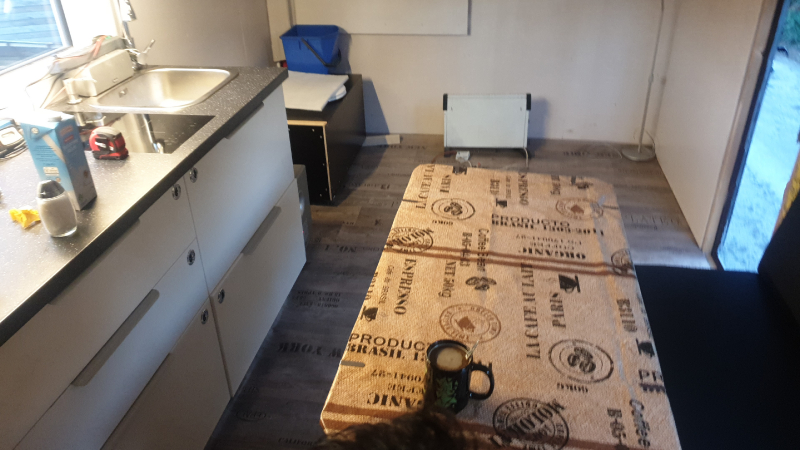

| Material of furniture | Holz - Küche Ikea (method) - Boiler 30l Quick B3 |
|---|

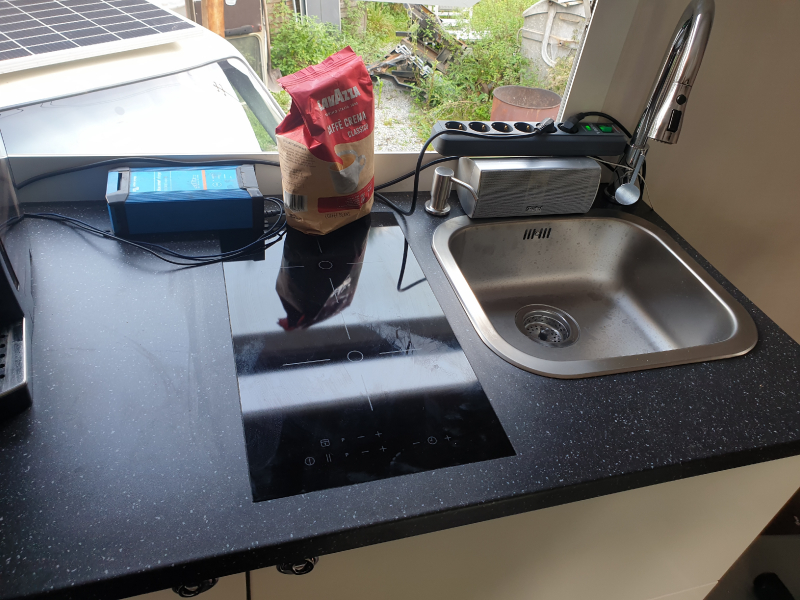

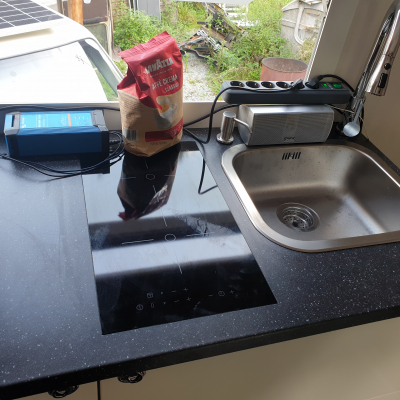

| Cooking stove | Induktionskochplatte IKEA Möjlig |
|---|---|
| Gas installation | ist komplett Gasfrei - bleibt bis jetz auch so :-) |
| Other | |

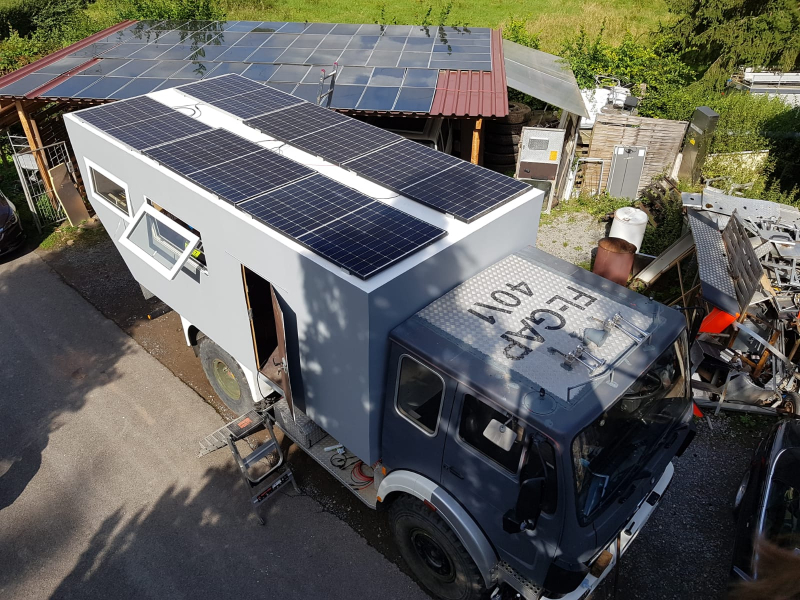

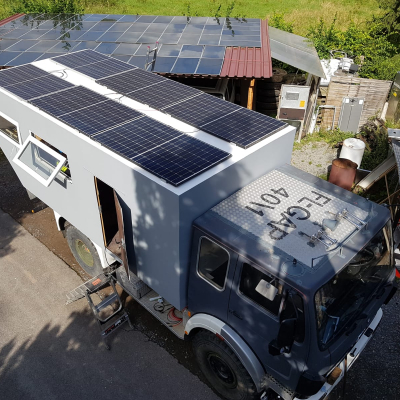

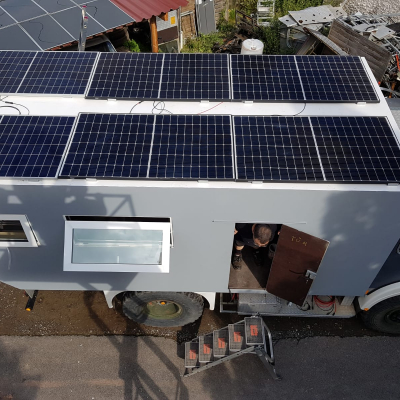

| 2,20 KW Trina Honey 4x 375Wp+ 2x 340Wp Solar an 2x 100/50 Smart MPPT Victron mit Batteriemesscomputer BM-712 & Victron WR (multiplus 24/3000-70) und aktuell 20688WH=knapp 21 KW/h Winston Batterie + 2024 nochmals 7168wh EVE Zellen hinzugefügt - sowie Rasperry PI mit 7" Tft zur Überwachung | |

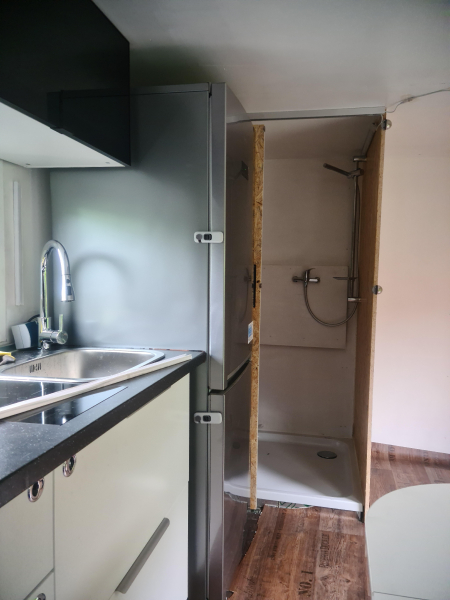

| Manufacturer and type of fridge / cooler | Standart Haushaltskühlschrank 340l Inverter - verriegellung mit Kindersicherungen ;-) |
|---|
| Voltage in the chassis | 24V |
|---|---|
| Voltage in the cabin | 24V + 230V |
| Charging converter 24V-12V | im Fahrerhaus 30a und sonst bis jetzt nicht nötig.... |
| 110V / 230V in the cabin? | yes |
| Inverter | Victron Multiplus 24/3000-70 |
| Other | |
| Gasfrei geplant.... | |
| Capacity of batteries in the cabin | Winston 8x130AH a 3,2V = 3500 Wattstunden + 8x 400AH a 3,2V = 10000Wh macht zusammen 13,5KW |
|---|---|
| Battery type | Winston + EVE - Selbstbau |
| Battery charger for cabin batteries | 2x Victron 100/50 Smart Mppt |
| Battery management | Victron BMV-712 |
| Other | |
| Rasperry Pi selbstbau zur Überwachung mit Display und anderen schnickschnack wie auch ein paar Shellys... | |

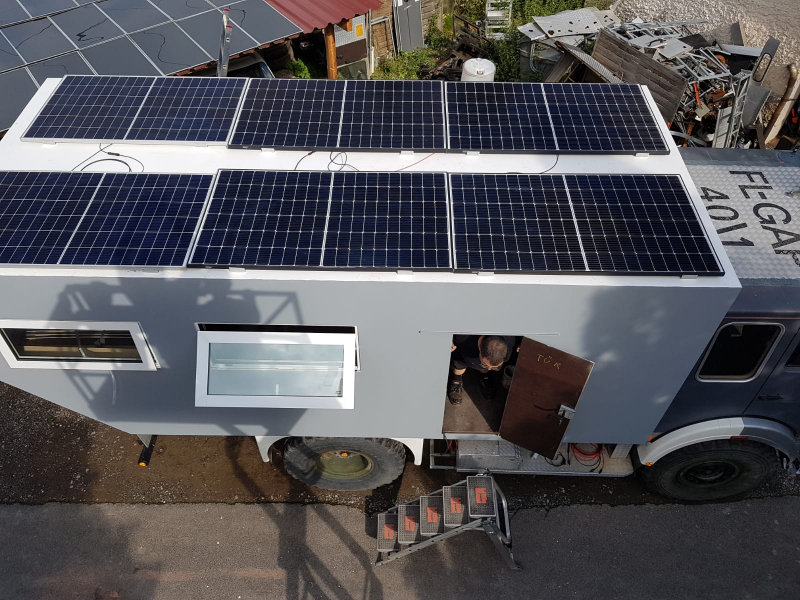

| Solar capacity | 2,2kw |
|---|---|
| Solar controller | 2x 100/50 Victron Smartsolar |
| Fuel cell | no |
| Power generator | EU 10i geplant als Notfall.... - definitiv nicht nötigt !! |
| Manufacturer and type of heating system | Wärmepumpe Daikin + Diesel Warmluft (chinamodell) später Webasto DW300 für Fussbodenheizung etc & Dieselofen - Refleks 66 finde ich Toll ;-) |
|---|---|

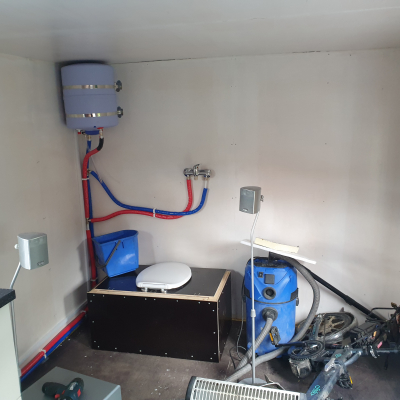

| Warm water processing | derzeit elektrisch (Quick B3 30l - mit wärmetauscher) kommt irgendwann an die Webasto... |

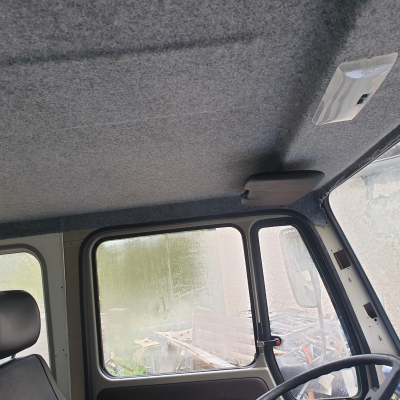

| Cab heating | bis jetzt nur Serienheizung |
| Other | |
|

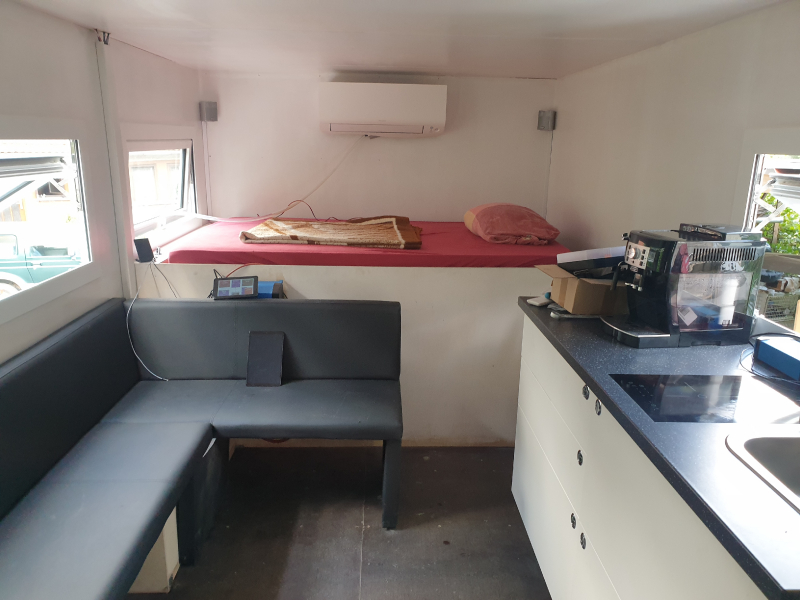

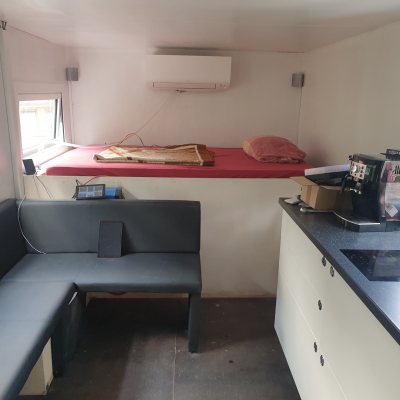

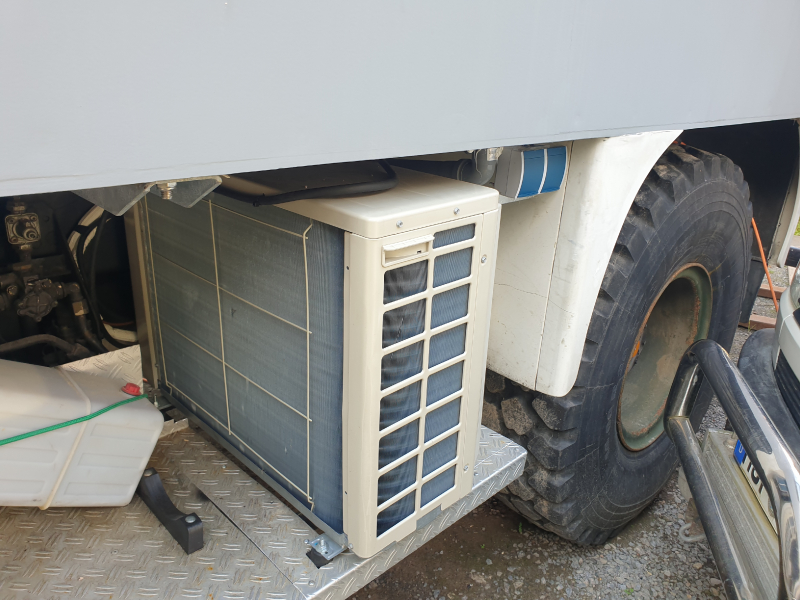

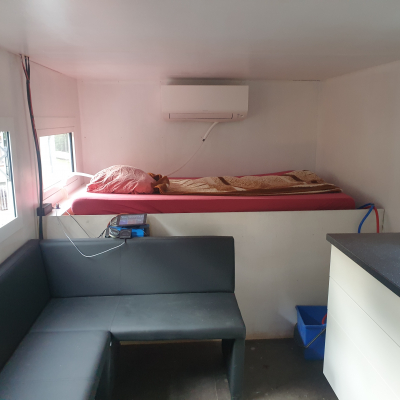

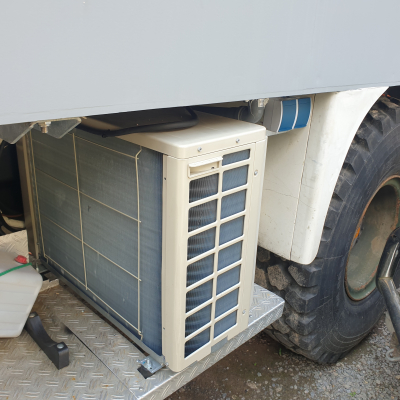

Verbaut ist eine Wärmepumpe (kann Kühlen & Heizen) von Daikin Perfera 2.0 FTXM ausm Haushaltsbereich.... - läuft im Schnitt mit um die 150-250W - Ja wirklich so wenig !! Ich plane noch eine Dünnbett-Fußbodenheizung zusätzlich.... Wärmeenergiebedarf ohne Dachdämmung, mit Türprovisorium noch ohne Fenster bei 22°C innen und -7°c Aussen "nur" 1250W Energiezufuhr nötig - das lässt prinzipiell hoffen.... (aber der Boden muss warm werden/sein !) Aktuell verbaut Split-Wärmepumpe/Klima von Daikin - Daikin Perfera 2,0kW IG FTXM20N+AG RXM20N9 | |
| Explanation of gas system | |
|---|---|
| Gasfrei geplant - evtl. als Backup..... bzw. überlege ich immernoch wegen Warmwasser ob evtl. doch nen Durchlauferhitzer sinnvoll wäre - bzw. evtl. Kochen auf Gas... |
| water flow | Standart Aluverbundmehrschichtrohr in 16mm |
|---|---|
| Water filtration system | geplant 3 fach Sediment + Aktivkohle |
| Capacity of fresh water tank(s) | geplant ca.500 - derzeit nur 2x60l Kanister - jetzt 320L Tank verbaut |
| Capacity of waste water tank(s) | ca. 200l - derzeit 208l Kunstofffaß nur mit Spanngurten befestigt... |
| Other | |

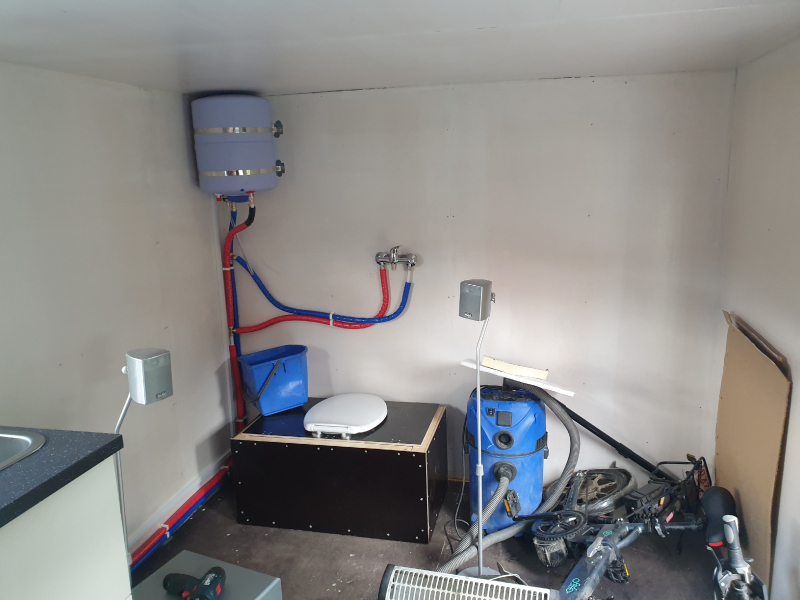

| Druckwasserpumpe Shurflo/Lillie - wurde ersetzt durch ein Hauswasserwerk , Quick B3 30l Boiler, Haushaltswaschmaschine, Spülmaschine geplant, + evtl. Regenrückgewinnung vom Dach gepant | |

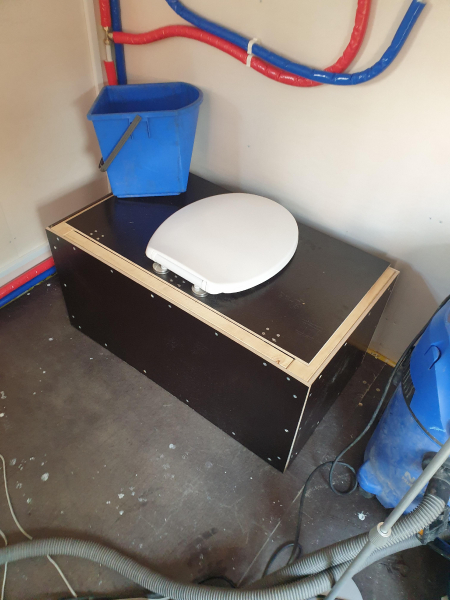

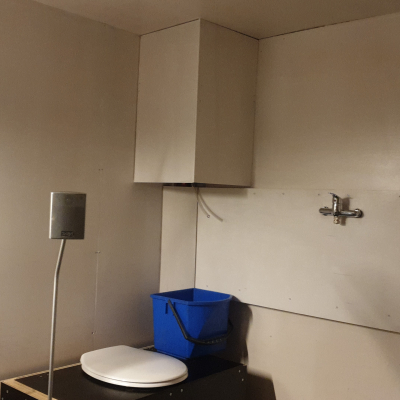

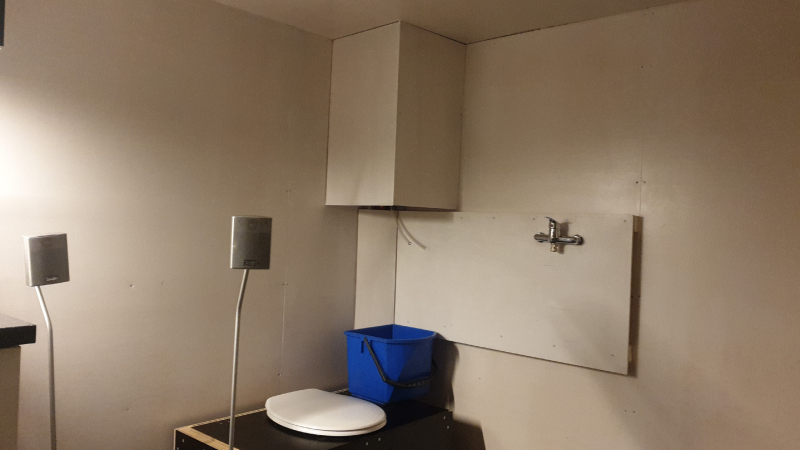

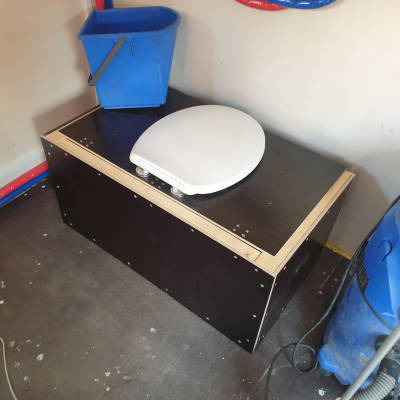

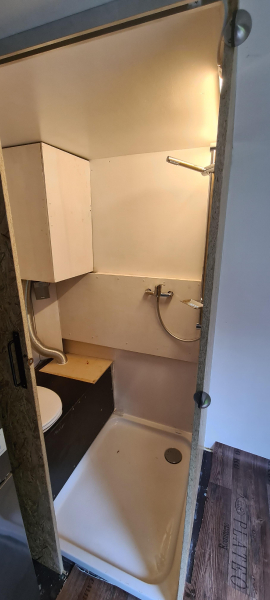

| Manufacturer and type of toilet | Trockentrenntoilette - eigenkonstruktion |
|---|---|
| Capacity of black water tank | -- |
| Other | |
| - jetzt nach gelegentlichen Geruchsproblemen definitv mit Abluftlüfter seid dem ist es Top ! | |

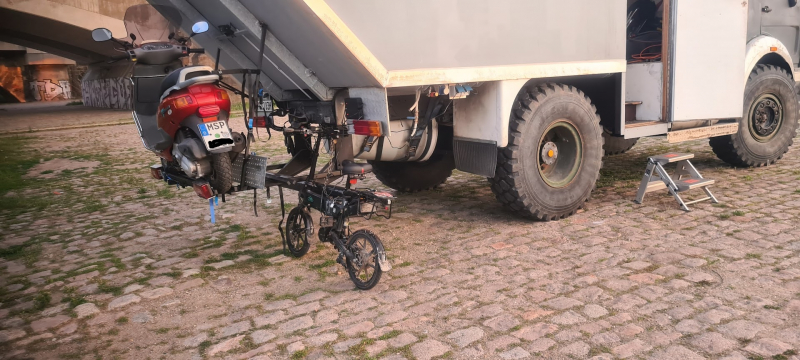

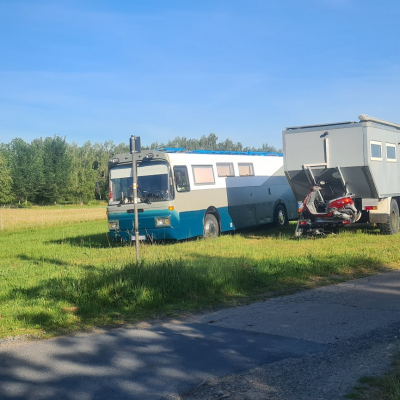

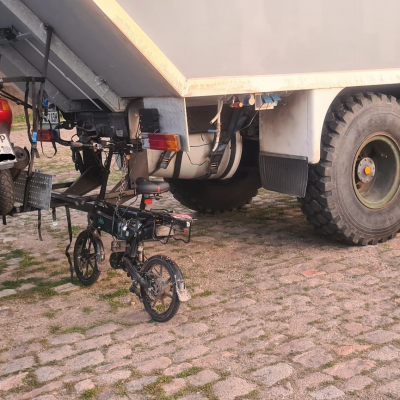

| Rear carrier | geplant - und aktuell für Roller und Fahrrad vorhanden - natürlich selbstbau aber noch in starrer Ausführung |
|---|---|
| Roof rack | vermutlich auch..... |
| Storage boxes | Ja geplant |
| Outside cooking facilities | evtl. |

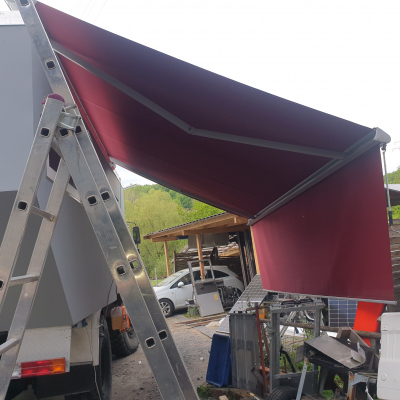

| Awning | eine WAREMA 5m Breit mit 3m Ausfall und 1m Volant - natürlich elektrisch :-) |
