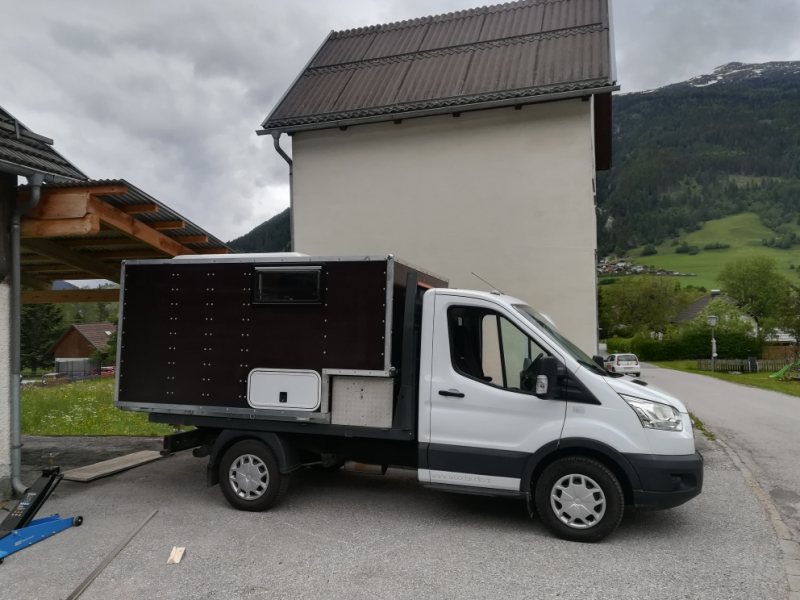

Holzkofferaufbau als Absetzkabine Flachbettpritsche

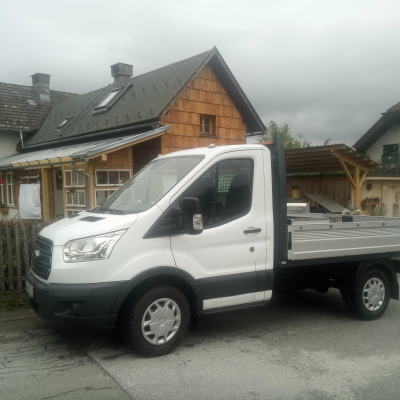

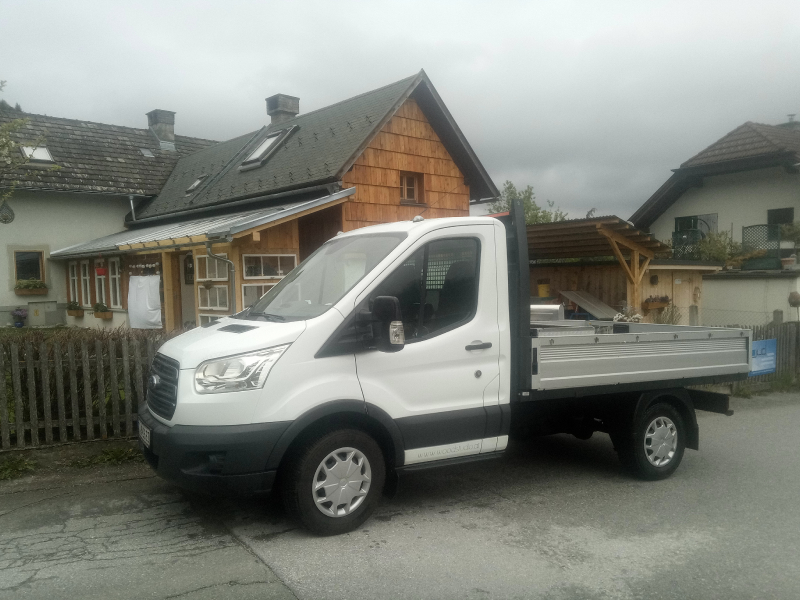

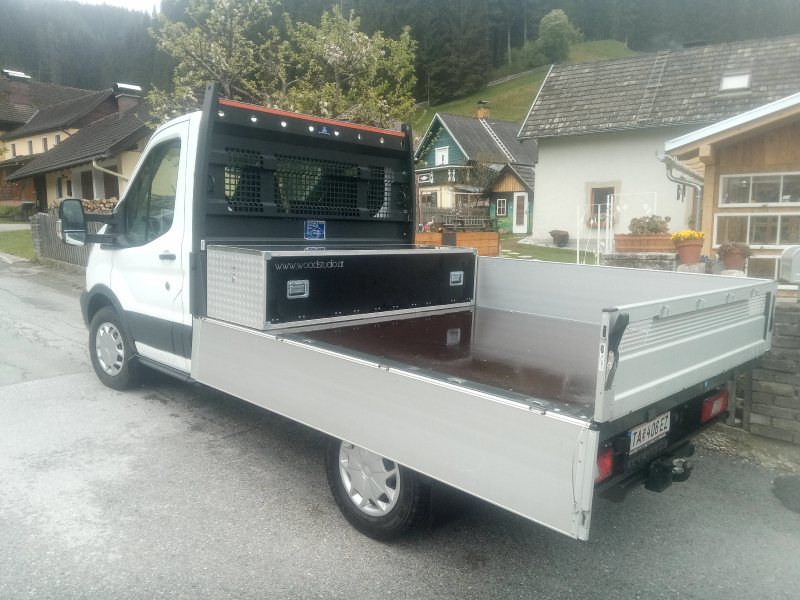

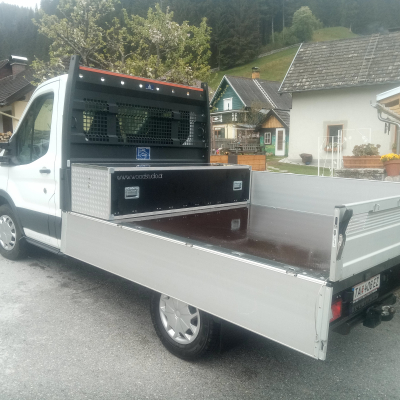

| Manufacturer and model | Ford Transit Pritsche EK Allrad TREND L1H1 330 170PS Pickup / Pritsche |
|---|---|
| Name | Joachim Philipp |
| Country | Österreich |
| Website | www.woodstudio.at |
| Year of manufacture | 2019 |
| For sale? | yes |
| Asking price? | 29400 Leasingübernahme/Kauf VB |
| Manufacturer of the cabin | Eigenbau |
|---|---|
| Inner dimensions (LxWxH) | LxBxH: 288x214x145 (165-210 Hubdach) |
| Outer dimensions (LxWxH) | LxBxH: 300x225x158 (171-216 Hubdach) |
| Cabin material | Siebdruckplatte 9mm |
| Kind and thickness of insulation | Thermohanf 4cm |

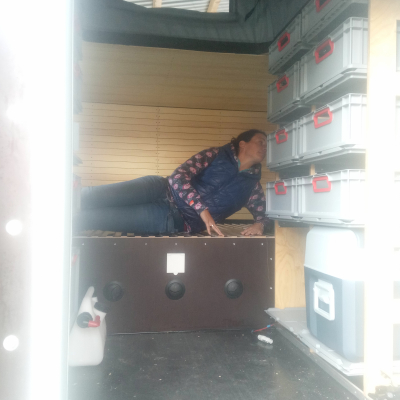

| Number of beds | 2 |

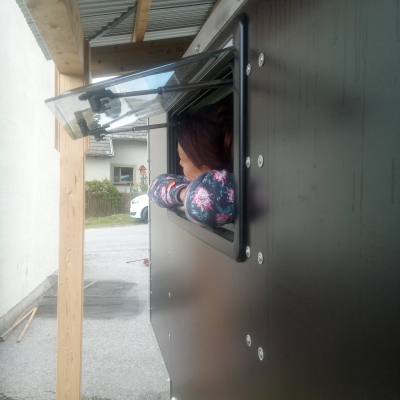

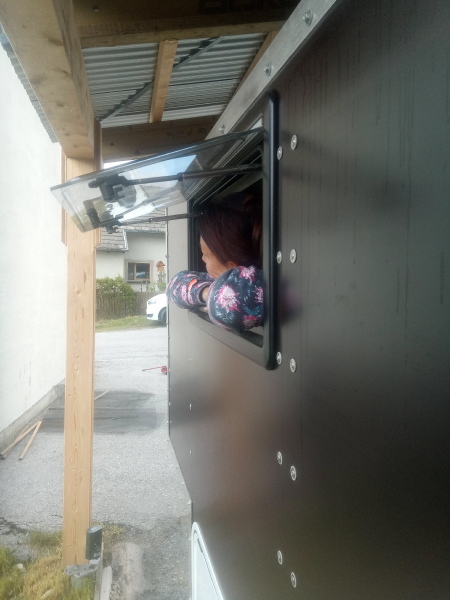

| Windows | Dometic Seitz S4 |
| Subframe | 3mm Stahllech verzinkt |
| Other | |
|

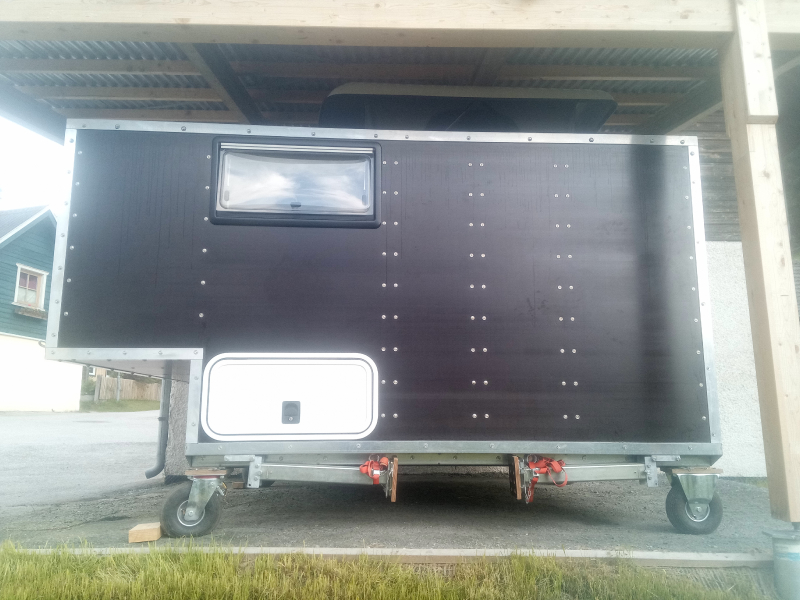

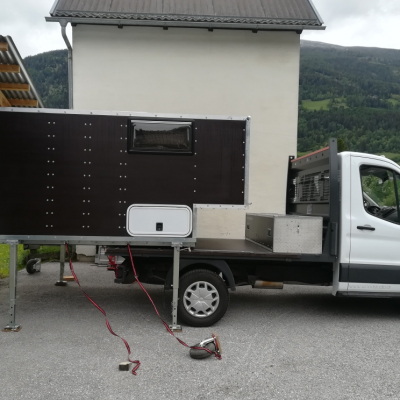

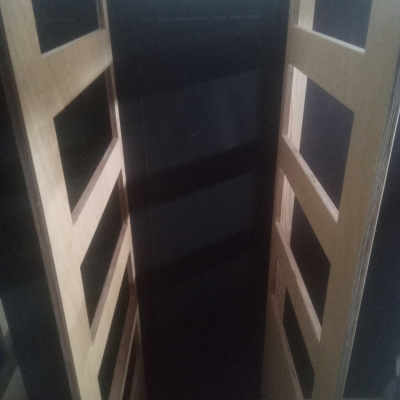

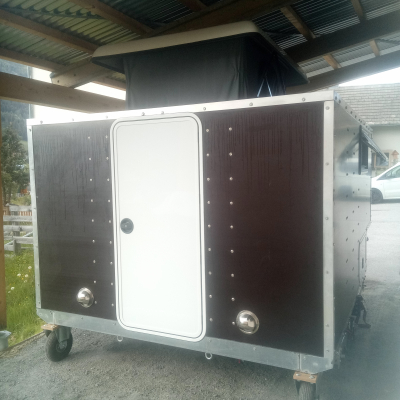

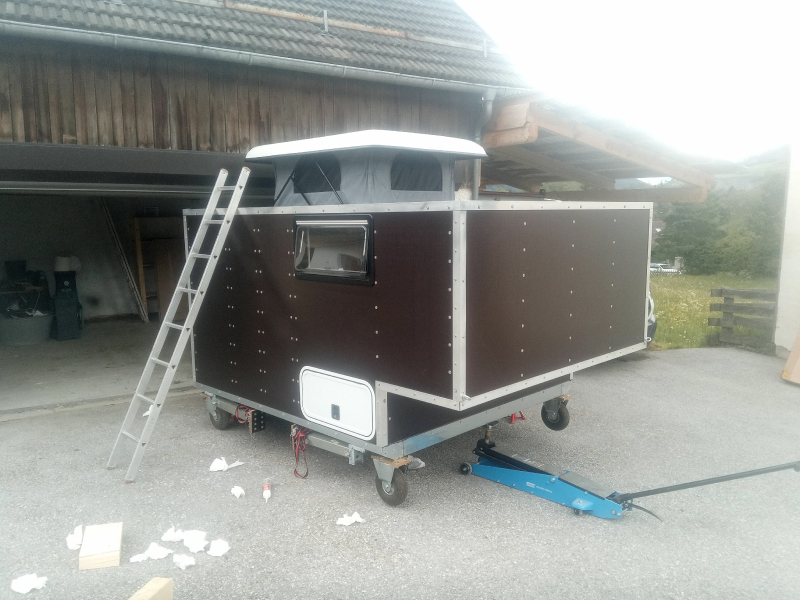

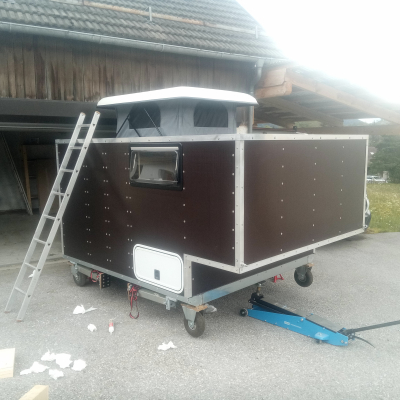

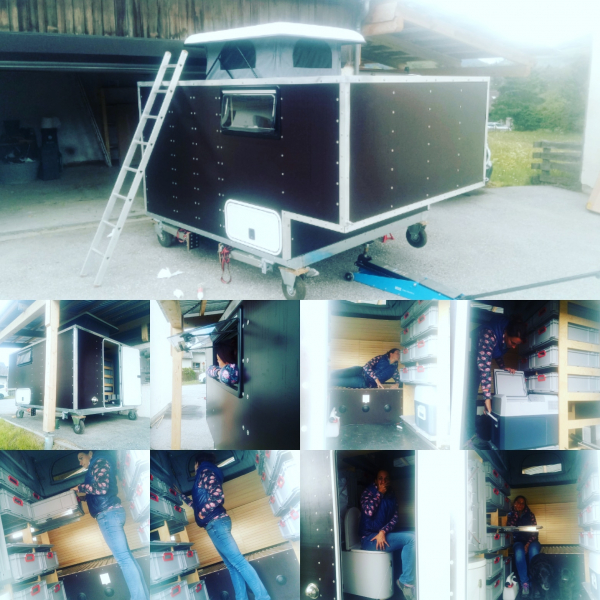

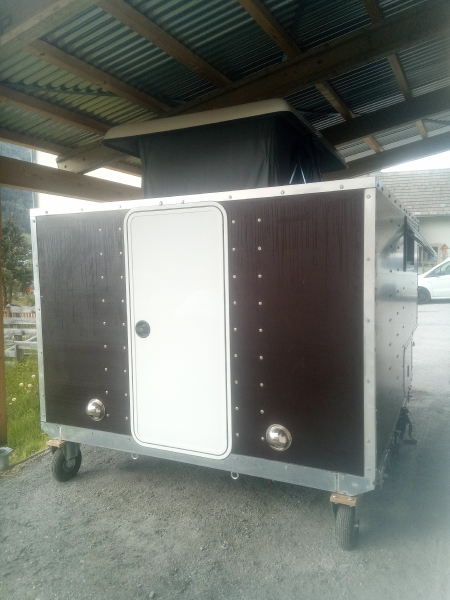

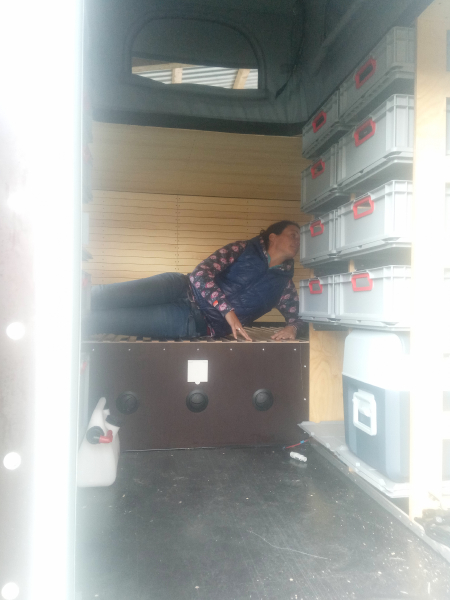

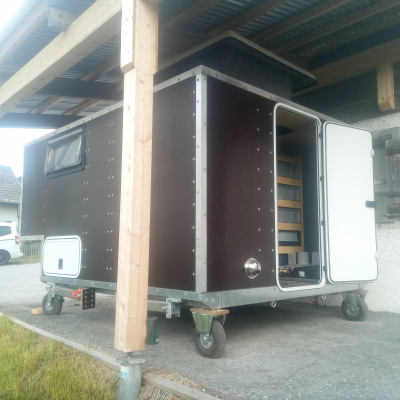

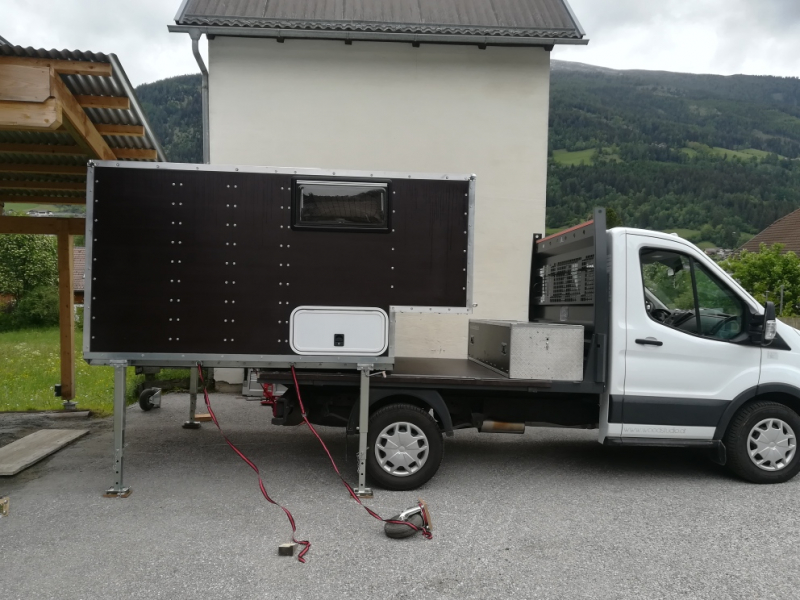

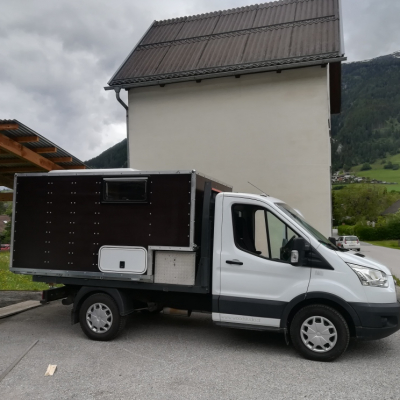

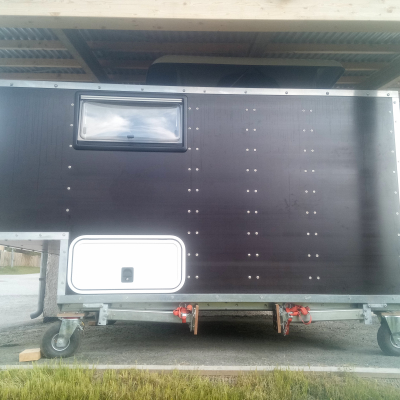

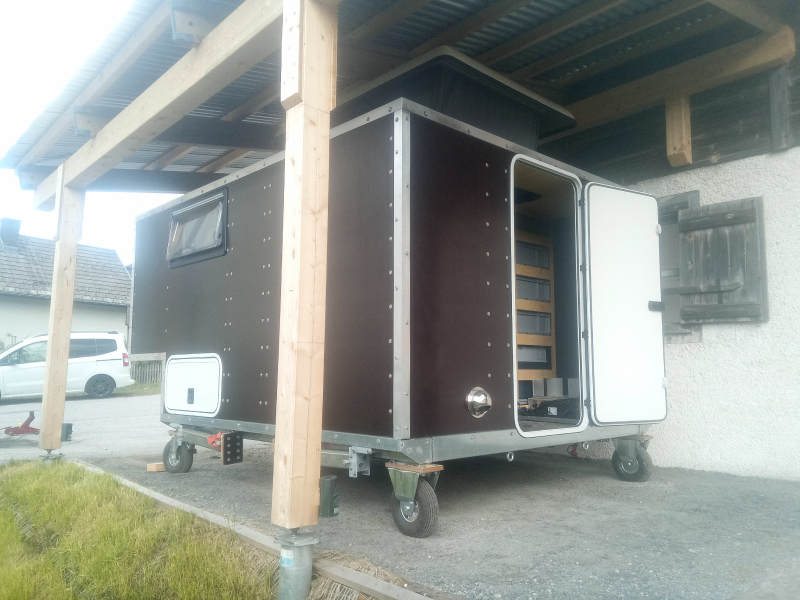

Material: Siebdruckplatte 9mm mit Aluwinkel verklebt und verschraubt. (Sehr stabil!) Dämmung: Thermohanf (Feuchtigkeitsregulierend) mit Variabler Dampfbremse kombiniert 4x SIMOL-Spindelstützen 1500kg - Stützen sehr flexibel, da „abnehmbar“ oder „klappbar“. 4x Luftrad 260mm auf Stahlfelge (2xLenkrolle, 2xBockrolle). Traglast a200kg Rollen durch Wechselsystem flexibel entfernbar oder wechselbar. inklusive Rangierwagenheber GRH 2/800HD (Hubhöhe 80cm) zum Anhebn der Box Anmerkung: Die abgesenkte Box passt in eine Garage mit 2,05m Innenhöhe. Anmerkung für Fernreisemobilisten: Ein Standard-Pritschenwagen mit aufgesetzter Wechselkabine passt in einen s.g. ISO 20?HC HighCube-Seecontainer und ist damit günstig „verschiffbar“. REIMO Hubdach Universal Superflach (14cm) 174x132x14. Innenhöhe geschlossen: ca. 164cm. Innenhöhe geöffnet: ca. 200cm Dometic Seitz S4 Fenster MEKUWA M2000 Tür „weiß“ MEKUWA M2000 Stauraumklappen Stauraum mit Durchladefunktion (zB für Ski o.Ä.) Sichtbare Wand- und Deckenflächen innen in moderner, heller, offener Lattenoptik mit schwarz hinterlegter Vliesmembran. Holzoberflächen hochwertig geölt. Sehr gute Feuchtigkeitsregulation und damit keine Gefahr von Kondenswasser. Liegefläche 145x205cm „Querliegend“, inkl. praktischer Faltmatratze (u.A. auch als Gästebett oder Sitzhocker nutzbar) Lattenrost anhebbar zum Erreichen des Stauraumes und Wassertankes. Liegefläche bei geschlossenen Hubdach mit vollerer Sitzhöhe. Durch das flexible Einrichtungskonzept mit Vollauszügen und Euroboxen entstehen ohne Aufwand einfach zB. ein Esstisch, Abwasch, Kochnische, Kleiderschrank, Stauraum, usw... es gibt keine starre Raumeinteilung bis auf die Liegefläche. | |
| Material of furniture | Birkensperrholz |
|---|---|
| Other | |
|

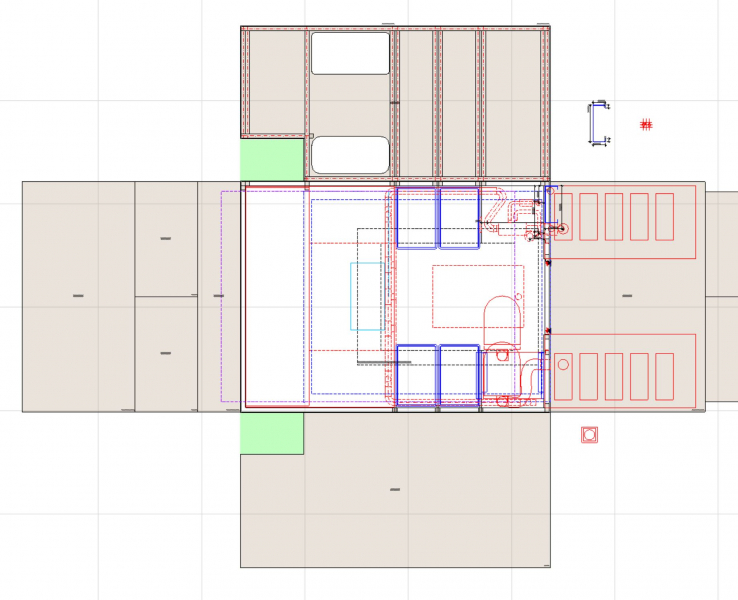

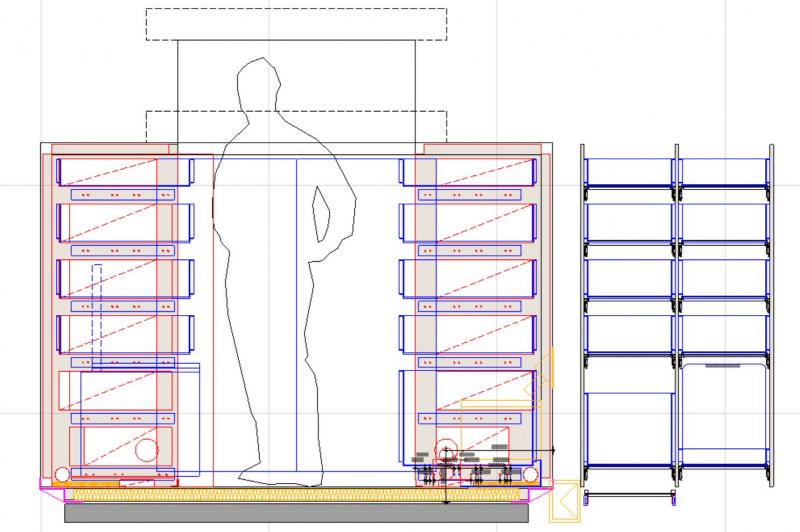

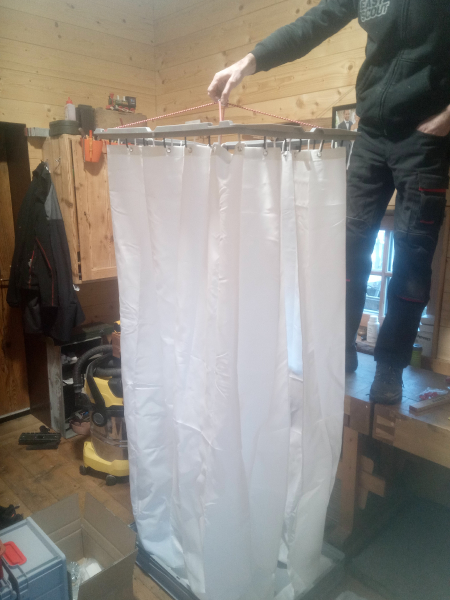

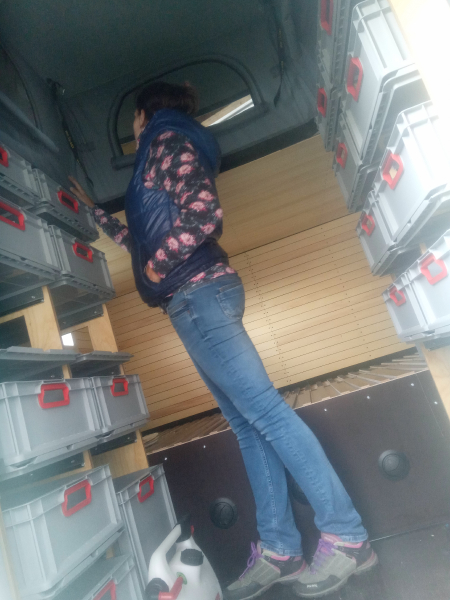

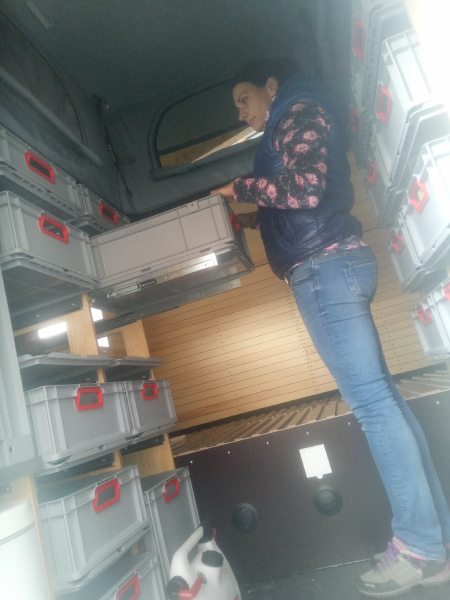

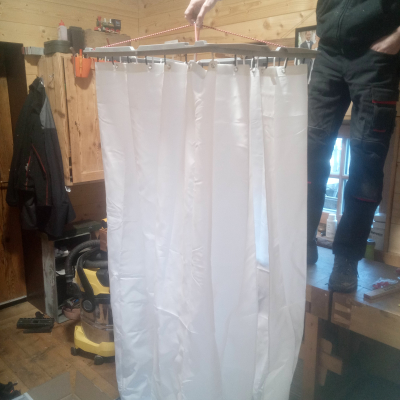

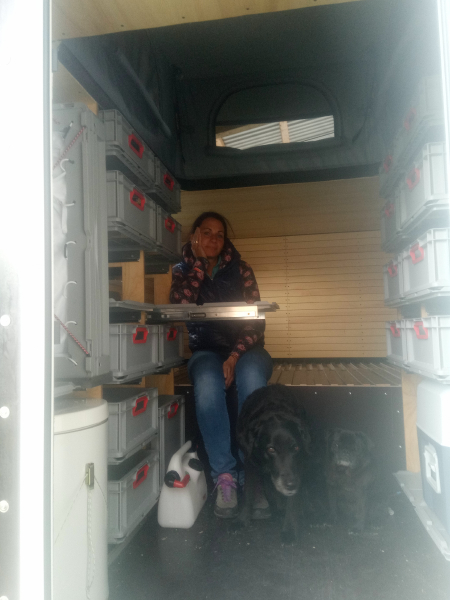

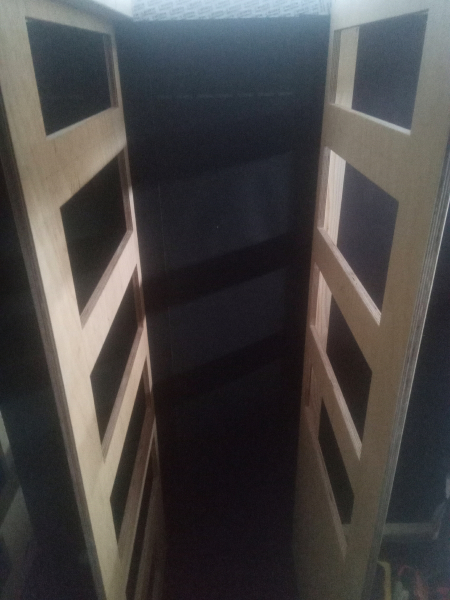

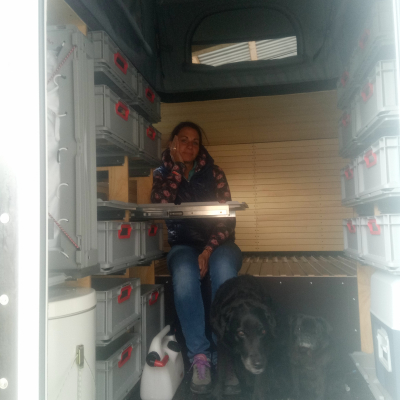

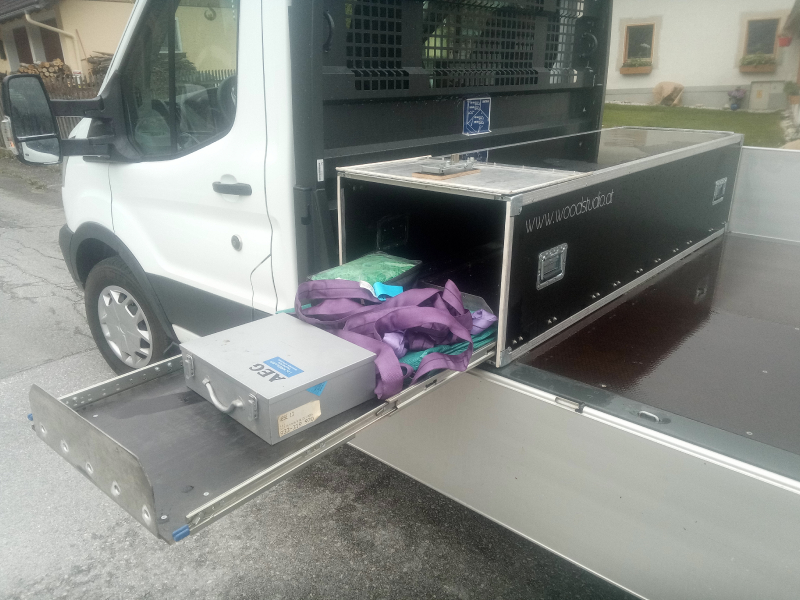

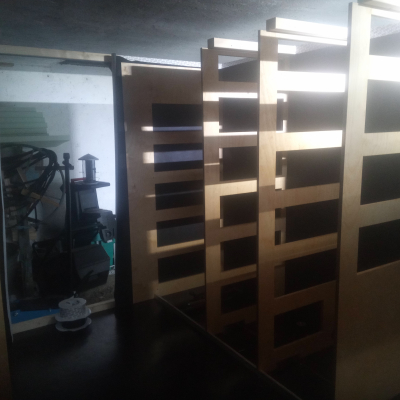

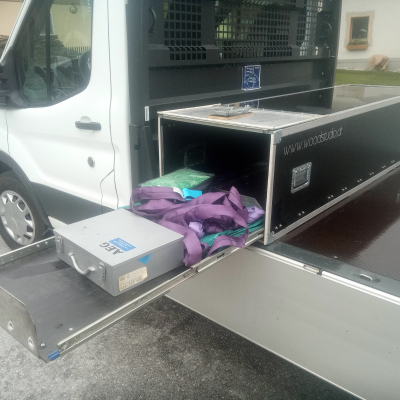

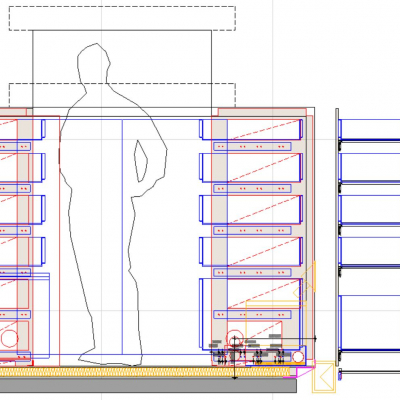

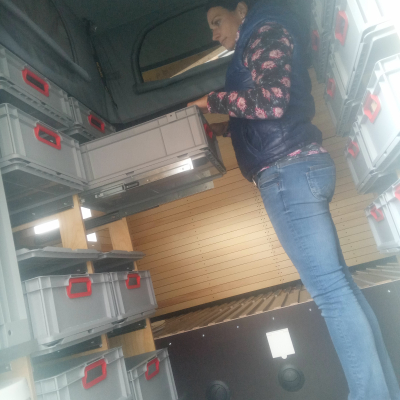

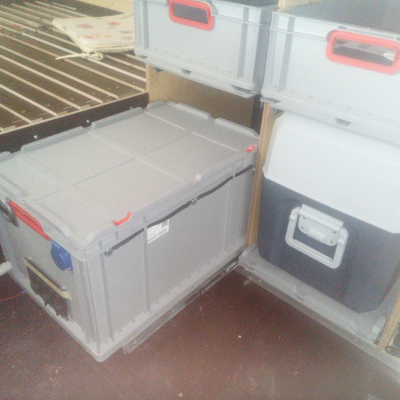

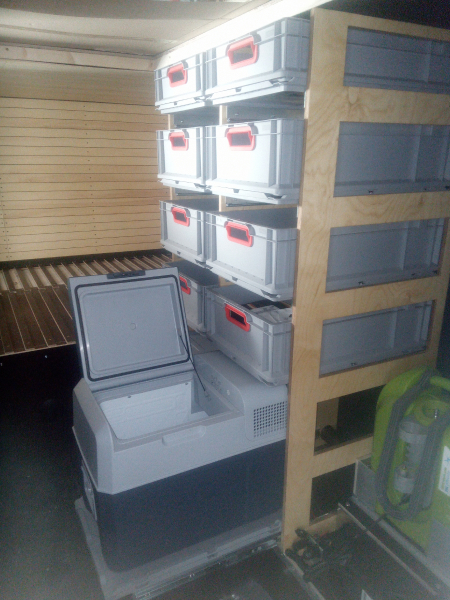

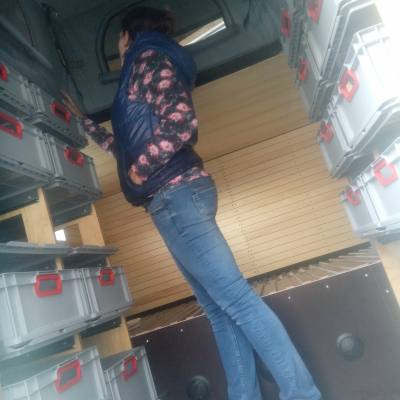

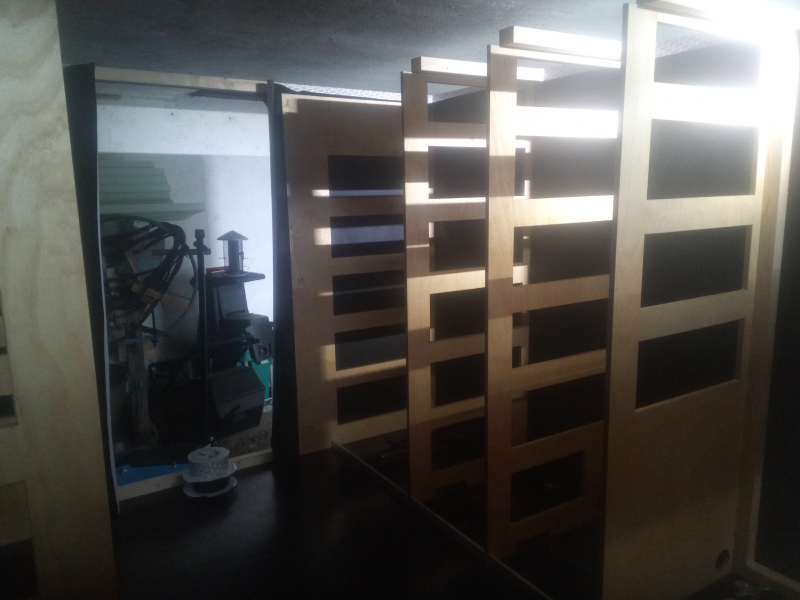

flexibles Einrichtungssystem mit Teleskop- und Schwerlastauszügen und Euroboxen „NextGen-Color“ Durch das flexible Einrichtungskonzept mit Vollauszügen und Euroboxen entstehen ohne Aufwand einfach zB. ein Esstisch, Abwasch, Kochnische, Kleiderschrank, Stauraum, usw... es gibt keine starre Raumeinteilung bis auf die Liegefläche. Popup-Dusche verbaut in Eurobox 800x600x12cm. Flexibel innerhalb oder außerhalb der Kabine nutzbar. | |
| Cooking stove | Primus Tupike Kocher, mit Piezozündung, 2-flammig |
|---|---|
| Gas installation | Kartusche |

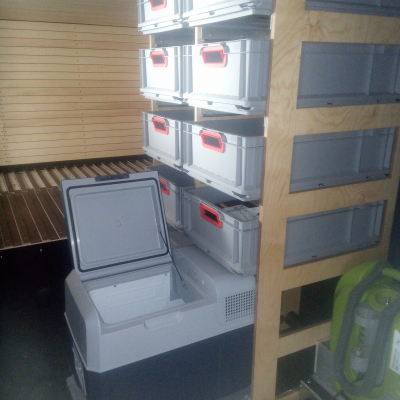

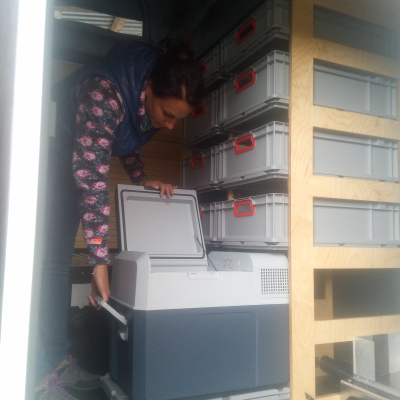

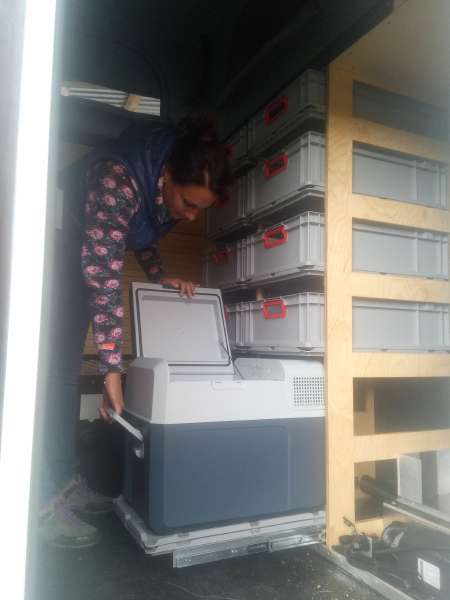

| Manufacturer and type of fridge / cooler | Kühlbox MOBICOOL FR40 AC/DC Kompressor A+ |
|---|
| Voltage in the chassis | 12V |
|---|---|
| Voltage in the cabin | 12V |
| 110V / 230V in the cabin? | yes |
| Inverter | VICTRON Wechselrichter Phönix 500VA/12V |
| Other | |
|

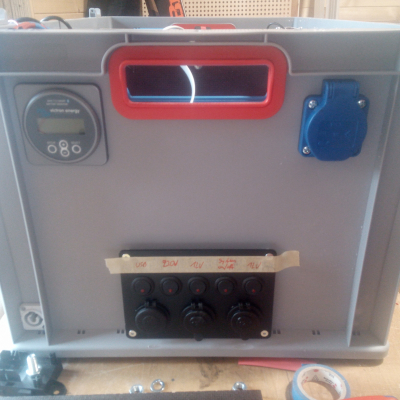

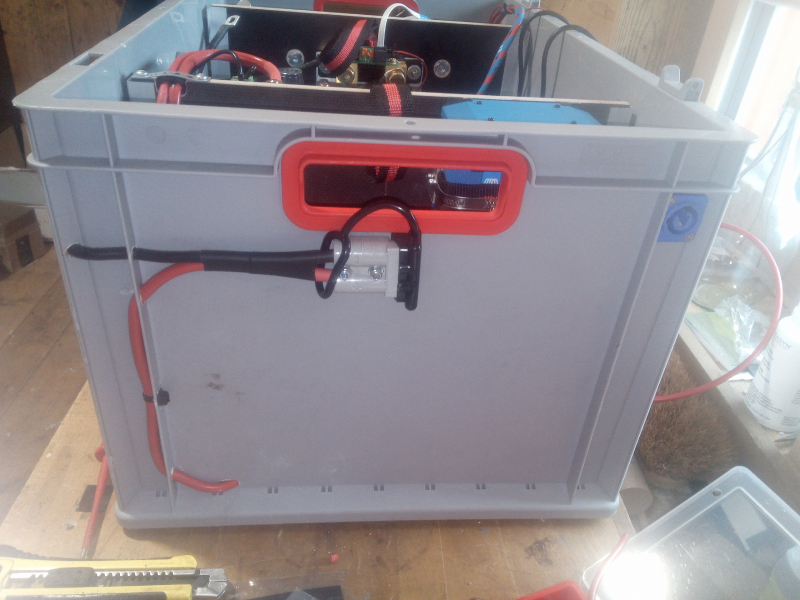

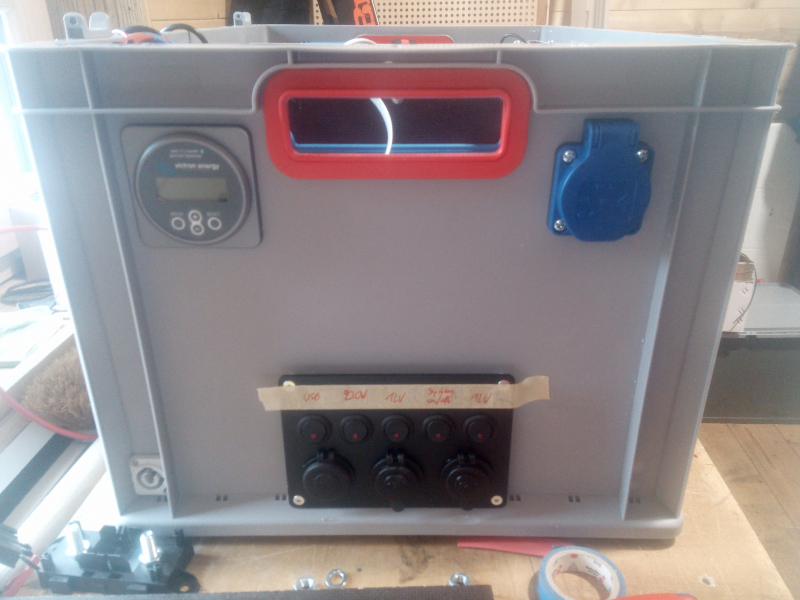

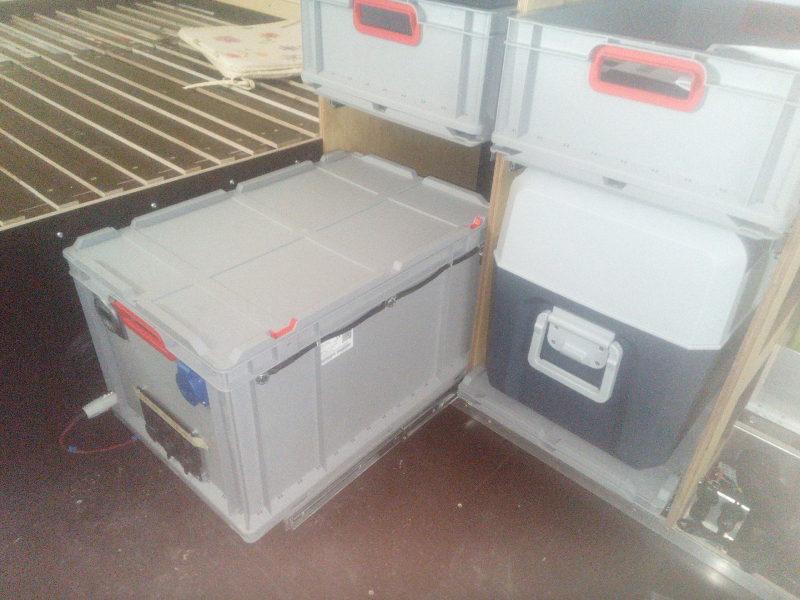

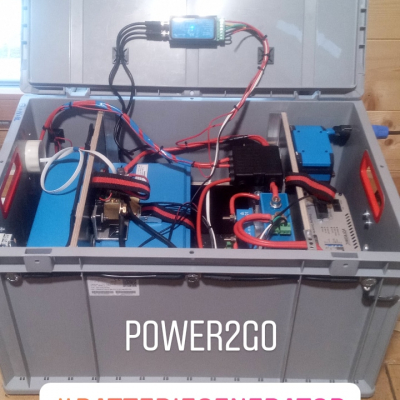

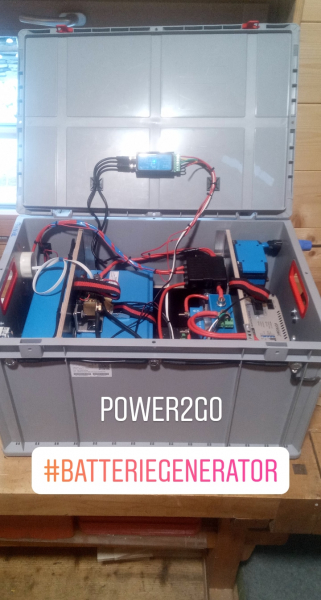

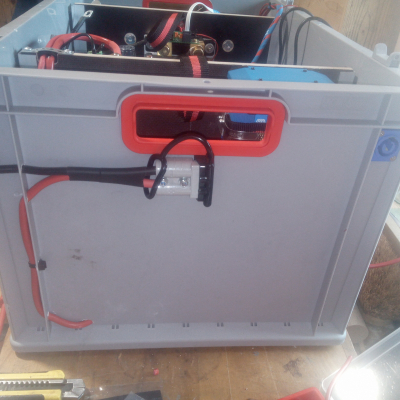

Das Herzstück des Aufbaues: flexible Stromversorgung über kompakte Batteriebox mit folgenden hochqualitativen Komponenten, alles in einer Eurobox sauber und zugänglich verbaut: VICTRON LiFePO4 Batterie 12,8V/100Ah Smart VICTRON MiniBMS Smartbatterie VOTRONIC Ladebooster VCC 1212/50 zum Laden über Fahrzeuglichtmaschine VICTRON Batterie Protect 65A und 100A VICTRON BMV712 Batterie Monitor VICTRON IP22 Smart Charger 30A/12V (zum Laden über 220V) VICTRON Wechselrichter Phönix 500VA/12V Batteriebox überall flexibel einsetzbar da Plug and Play. Batteriebox kann einfach um eine 2. Batterie erweitert werden womit dann 200Ah zur Verfügung stehen würden. | |
| Capacity of batteries in the cabin | VICTRON LiFePO4 Batterie 12,8V/100Ah Smart, erweiterbar auf 20Ah |
|---|---|
| Battery type | Lithium |
| Battery charger for cabin batteries | VOTRONIC Ladebooster VCC 1212/50 zum Laden über Fahrzeuglichtmaschine, VICTRON IP22 Smart Charger 30A/12V (zum Laden über 220V) |
| Battery management | VICTRON BMV712 Batterie Monitor, VICTRON Batterie Protect 65A und 100A, VICTRON MiniBMS Smartbatterie |
| Fuel cell | no |
|---|---|
| Other | |
| VOTRONIC Ladebooster VCC 1212/50 zum Laden über Fahrzeuglichtmaschine, VICTRON IP22 Smart Charger 30A/12V (zum Laden über 220V) | |
| Manufacturer and type of heating system | AUTOTERM (Planar) 2D12 Standheizung mit PU27 Bedienelement inkl. Höhenkit |
|---|---|
| Warm water processing | Warmwasserheizstab 230V/250W inkl. automatischen Thermostat, Warmwasser bis 40°C |
| Other | |
|
AUTOTERM (Planar) 2D12 Standheizung mit PU27 Bedienelement inkl. Höhenkit und integriertem 10l Dieseltank, 60mm Luftrohrleitungen mit verschließ- und verdrehbaren Warmluftausströmern. Warmwasserheizstab 230V/250W inkl. automatischen Thermostat, Warmwasser bis 40°C; auch als Frostwächter für den Wassertank verwendbar. Kann über die in Folge beschriebene Batteriebox und dem Wechselrichter oder über Stromnetz betrieben werden. | |
| Explanation of gas system | |
|---|---|
| Gaskartuschen |
| water flow | Individuell |
|---|---|
| Water filtration system | Individuell |
| Capacity of fresh water tank(s) | 77l+20l |
| Capacity of waste water tank(s) | 0 |
| Other | |
|
77Liter OSCULATI Frischwassertank mit integrierter AUTOCLAV Trinkwasserpumpe. Wasserentnahme dzt. über REICH-Wassersteckdose mit integriertem Pumpenschalter. AQUA2GO mobiler Hochdruckreiniger 20Liter inkl. Akku, 6m Wasserschlauch, Sprühkopf, Brausekopf, langer Bürste, 12Volt Kabel. LED-Lampe. Zum Duschen, Abwaschen, Reinigsungsarbeiten innerhalb und Außerhalb des Fahrzeuges, einsetzbar als Wasserpumpe zur Trinkwassertankfüllung, usw... | |

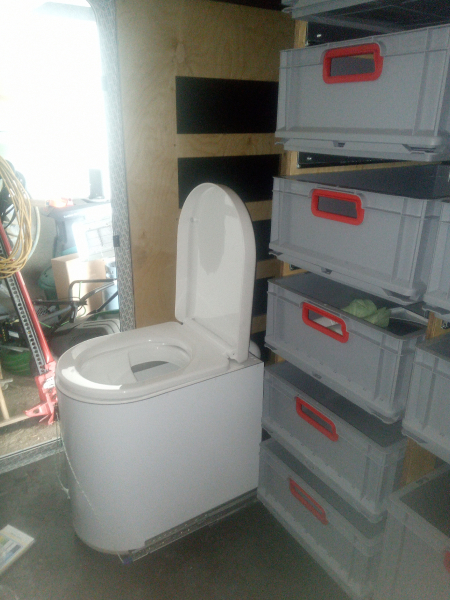

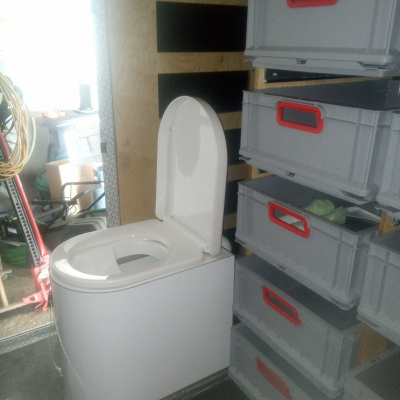

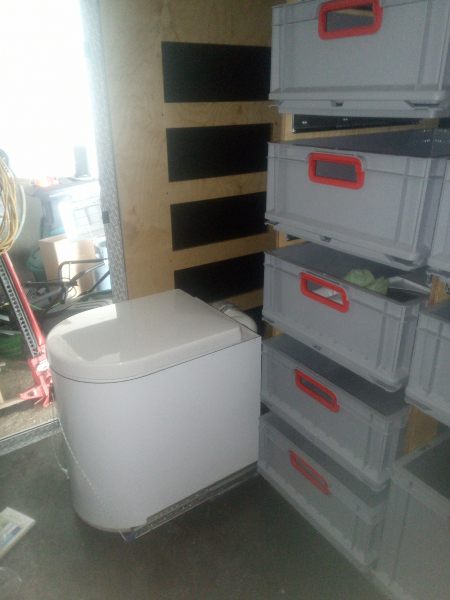

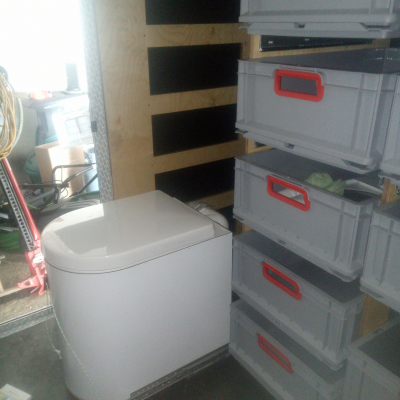

| Manufacturer and type of toilet | SIMPLOO Trockentrenntoilette auf 220kg Schwerlastauszug inkl. Leistungsstarker und extrem leiser Absaugung. Keine Chemie, kein Geruch! |
|---|---|
| Other | |
| SIMPLOO Trockentrenntoilette auf 220kg Schwerlastauszug inkl. Leistungsstarker und extrem leiser Absaugung. Keine Chemie, kein Geruch! | |
