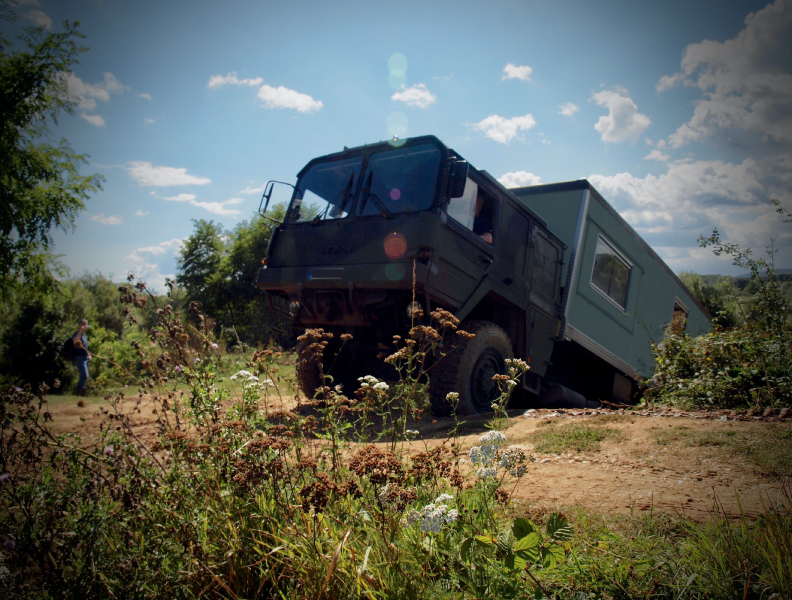

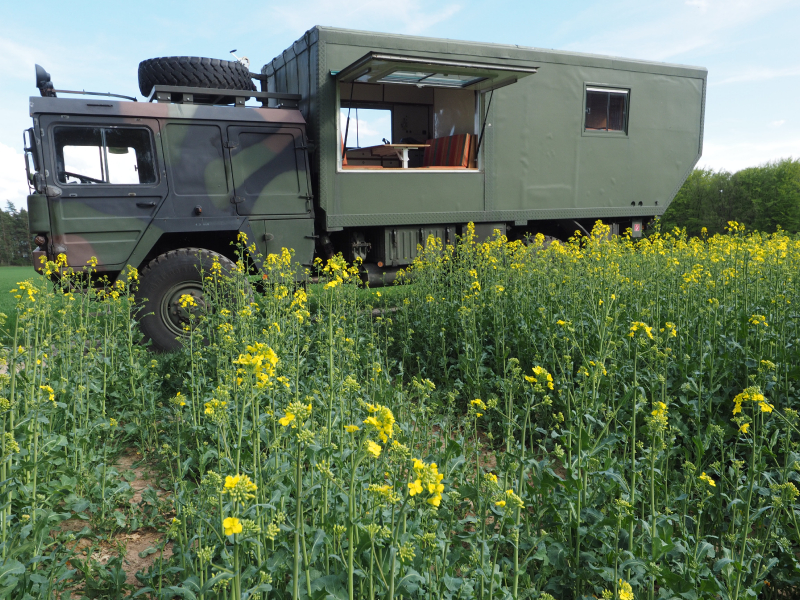

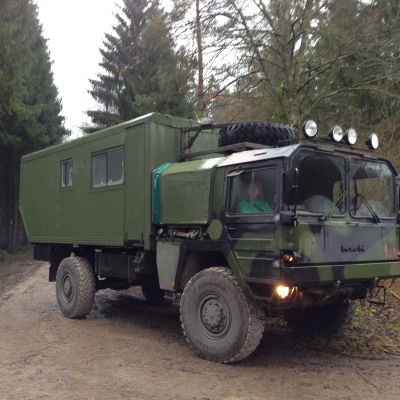

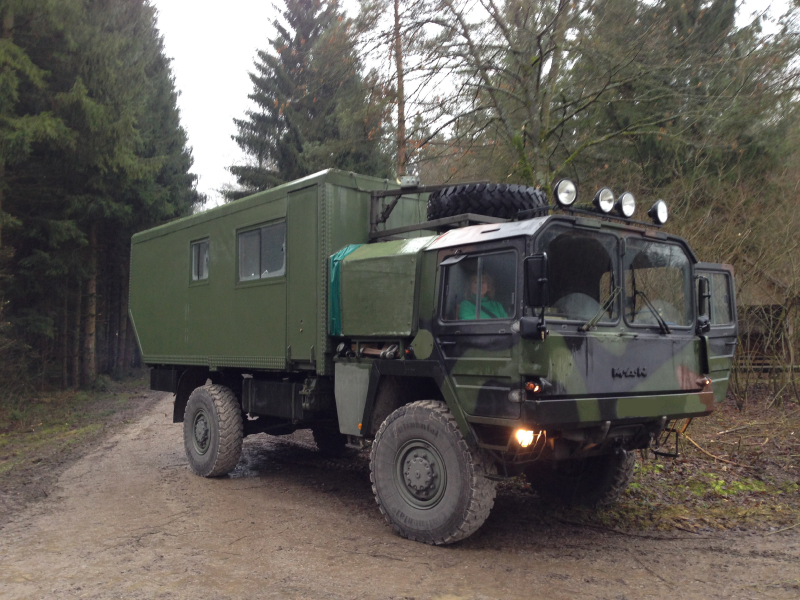

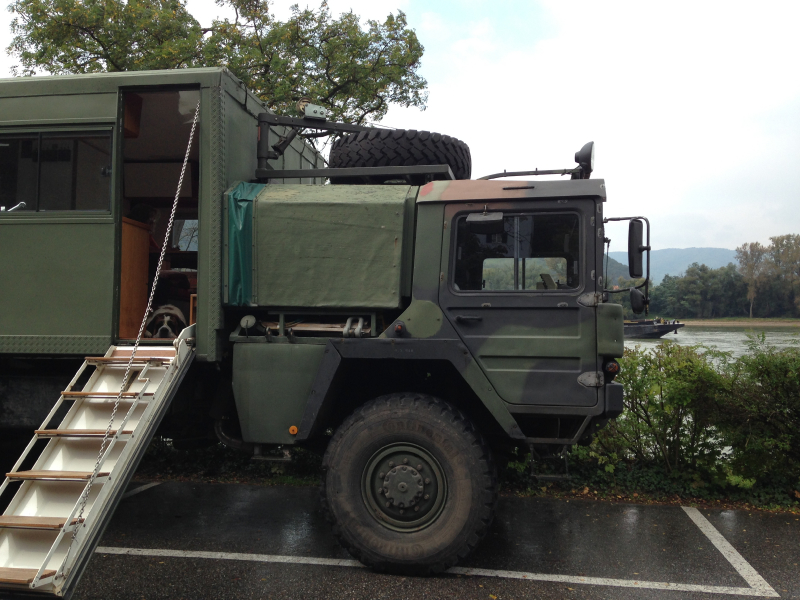

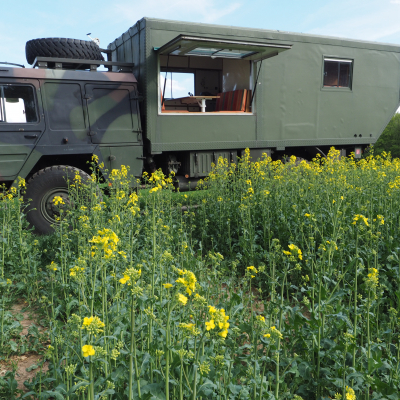

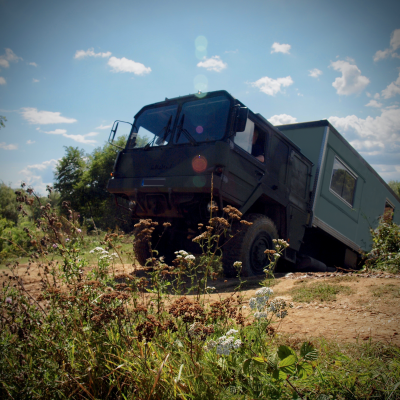

Umbau eines KAT1 Depot-Fahrzeugs der Bundeswehr zu einem Expeditionsmobil der Extraklasse KAT1 5 to 4x4 Glw
| Manufacturer and model | MAN KAT1 Typ 461 |
|---|---|
| Name | RFB |
| Year of manufacture | 1978 |
| For sale? | no |
| Asking price? | zur Zeit unbezahlbar |
| Engine type | F8L413F |
|---|---|
| Cubic capacity | 12,8 l |
| Number of cylinders | V8 |
| Horsepower | Original 256 PS , durch Günter Schramm auf 310 PS verbessert |
| Torque | Original 785 Nm , im Wandlerbetrieb dreifach |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|
| Wheel base | 4500 mm |
| Number of seats | 4 im Führerhaus mit Gurt |
| Tyre size | 14,00 R20 |
| Rim size | Sprengring |
| Type of tyre | Conti HCS |
| Tank capacity | 270 l + 300 l |
| Diesel filter | yes |
| Other | |
|

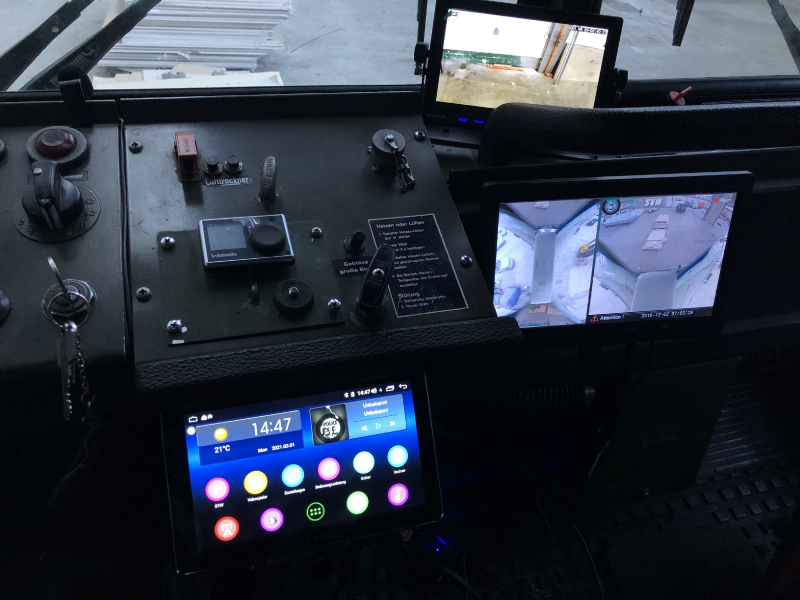

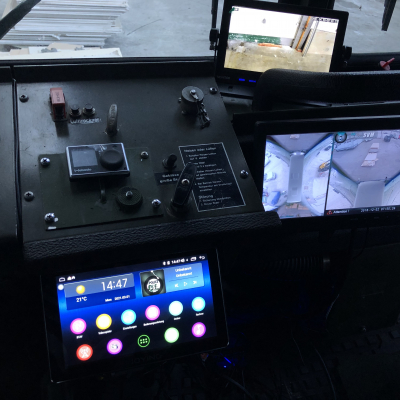

Rallye Dakkar Fahrgestell-Änderung durch Toni Maurer zur Unterdrückung der Wankneigung ohne Beeinträchtigung der Hochgeländegängigkeit 3 Monitore , 7 HD-Kameras gewähren Rundumblick , tote Zonen und 360-Grad-Sicht , ggfalls Speicherung | |
| Permanent or manually selectable 4-wheel drive | permanent |
| Diff locks | vorne ! - Mitte - hinten |
| Manufacturer of the cabin | Faraday-Käfig durch Carbonarmierung der Sandwichkabine |
|---|---|
| Inner dimensions (LxWxH) | 5780 x 2430 x 1930 mm |
| Outer dimensions (LxWxH) | 5900 x 2550 x 2030 mm |
| Cabin material | GFK/CFK -XPS Sandwich mit CFK/Aramidwinkelverstärkungen |
| Kind and thickness of insulation | 60mm XPS |
| Number of beds | 2 + 2 bei Bedarf |
| Windows | 5 große Echtglas-Fenster |
| Subframe | Original Bundeswehr KAT1 |
| Other | |
| Sowohl die Carbonarmierungen als auch Stahlrohre sind kältebrückenfrei im Schaum versenkt | |
| Explanation of floor plan | |
|---|---|
| typische 4-er Dinette gegenüber Eingangstüre vorne , neben dem Eingang der 1,40m breite Küchenblock , Hinter der Dinette der Hängeschrank und Elektroblock . Dahinter ein 1,60 x 2,10 m breites Doppelbett mit elektromotorisch verfahrbaren Lattenrosten und 12cm dicken Kaltschaum-Matratzen. Neben dem Bett die große Dusche mit WC . |

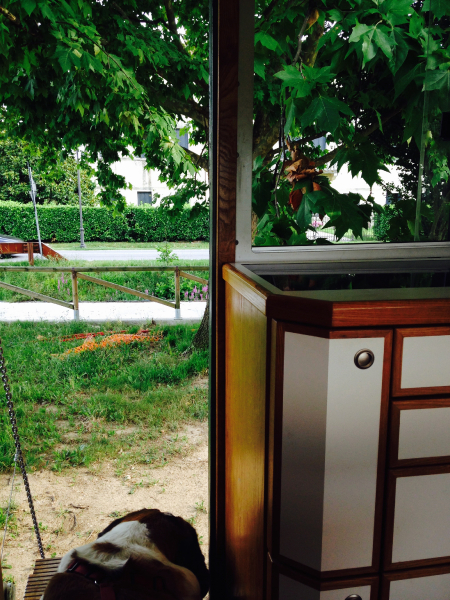

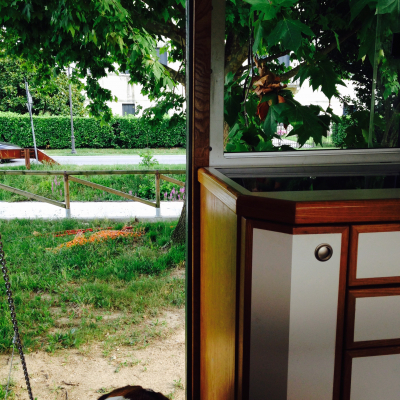

| Material of furniture | Teak Vollholz und Messerfurnier , high gloss GFK-Fronten auf Teak-Sperrholz aufgezogen . |
|---|---|
| Other | |
| Schreinermeister-Ausbau aus dem Yachtbau . Boden Teak-Vollholzriemchen in 140mm Dicke , geölt . | |
| Cooking stove | Induktionsfeld mit 1400Watt und 2000Watt Platte , plus kleiner Backofen mit Ober/Unterhitze und Umluftbetrieb |
|---|---|
| Gas installation | k e i n Gas |
| Manufacturer and type of fridge / cooler | Isotemp CR 200 Edelstahl mit getrennten Kühl-und Frostbereichtüren . 200 l |
|---|
| Voltage in the chassis | 12V - 24V - 230V |
|---|---|
| Voltage in the cabin | 12V - 24V . 230V |
| Charging converter 24V-12V | Victron Energy |
| 110V / 230V in the cabin? | no |
| Inverter | Victron 24-300-70Amp |
| Capacity of batteries in the cabin | 920 Ah / 24V |
|---|---|
| Battery type | 8x Varta N9 230Ah |
| Battery charger for cabin batteries | Victron Energy |
| Battery management | Victron Energy smart bluetooth |
| Solar capacity | 5x 275 Wp Dünnschichtmodule + 200Wp auslagerbare Module = Gesamt 1575 Wp |
|---|---|
| Solar controller | Victron Energy MPPT |
| Fuel cell | no |
| Power generator | Dometic Benzingenerator 3,5 KW , bei Bedarf via Wechselrichter bei low battery Zustand selbst-startend |
| Manufacturer and type of heating system | Webasto Thermo 50 |
|---|---|
| Warm water processing | Isotemp Boiler 24l über Fußbodenwasserheizung oder elektrisch mit 750W Heizungsstab . |
| Cab heating | Webasto Thermo55 |
| Other | |
|
Die Führerhausheizung kann notfallmäßig die Kabine mit beheizen . Alternativ elektrische Beheizung mit der Dometic Staukasten-Klimaanlage . | |
| Explanation of gas system | |
|---|---|
| K e i n Gas |
| water flow | Edelstahlrohre vercrimpt . |
|---|---|
| Water filtration system | Biolit 97 Kaskadenfilter - bei Bedarf zusätzliche UV-Bestrahlung in den Vorratstanks |
| Capacity of fresh water tank(s) | Gesamt 600l in 4 Tanks - 3 soft-Start Pumpen, im Notfall redundant |
| Capacity of waste water tank(s) | 120l Abwasser und 180l Fäkaltank |
| Manufacturer and type of toilet | Keramik-Zerhackertoilette aus dem Yachtbau |
|---|---|
| Capacity of black water tank | 180l |

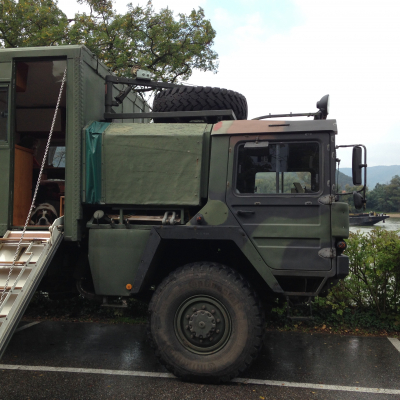

| Roof rack | Reserveradhalterung auf dem Führerhaus mit hydraulisch unterstütztem Kran und Seilwinde |
|---|---|
| Storage boxes | Original Bw-Staubox |
| Outside cooking facilities | 2x 2000W Induktionsplatten |
| Awning | Tarp |
