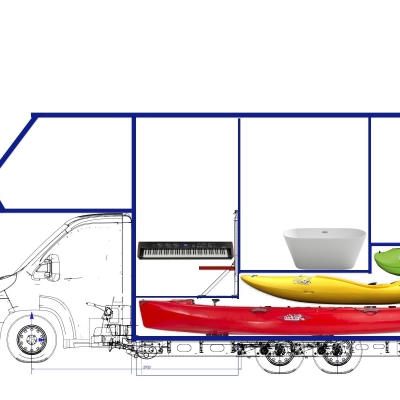

Die planerischen Möglichkeiten innerhalb eines Wohnmobiles sind durch das Volumen des Aufbaues (Grundfläche x Höhe) begrenzt. Bei der Planung wird versucht, das zur Verfügung stehende Volumen nach den eigenen Bedürfnissen sinnvoll und bestmöglich zu nutzen. Wie gut das Volumen genutzt ist oder wie das Volumen hätte genutzt werden können, erahnt man beim Vergleich mit anderen Wohnmobilen, z.B. hier in der Fahrzeuggalerie oder im Buch Wohnmobile selbst ausbauen. Nach 17 Jahren und 390000 km im ersten Wohnmobil wird aus technischen Gründen ein Nachfolger geplant. Bei der Planung des neuen Wohnmobils sollen der Aufbau verbessert, die Technik vereinfacht und bei gleicher Parkfläche die Nutzungsmöglichkeiten vergrößert werden. Bei dem Projekt [•RNK001] wird versucht herausfinden, welche Raumnutzung bei einer gegebenen Parkfläche, hier Länge 7,20m x 2,25m Breite, maximal möglich ist. Da wurde auch der Platz für eine Badewanne gefunden. Der Prozess der persönlichen Optimierung der Raumnutzung ist Teil jeder Planung eines Wohnmobiles. Das Ergebnis der Planung ist für viele Projekte dokumentiert. Die Raumnutzungskennzahl [•RNK] soll die Nutzungsmöglichkeiten in dem zur Verfügung stehenden Volumen des Wohnmobiles durch konkrete Berechnungen nachvollziehbar und vergleichbar in Zahlen abbilden. [•Raum zum machen] [•Raum zum ruhen] [•Raum zum bewegen] [•Raum zum lagern] [•Raum zum gehen] [•Raum zum schließen] [•Raum zum fühlen] [•Raum zum sehen]

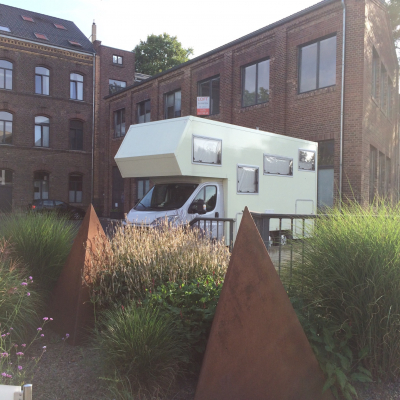

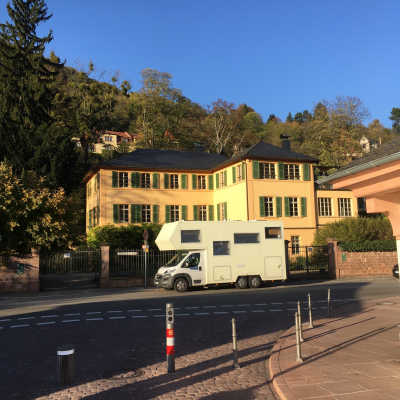

| Manufacturer and model | Fiat Ducato |
|---|---|
| Name | Felix |
| Country | Deutschland |
| Website | www.rnk001.de |
| Year of manufacture | Ausbau 2017 / 2018 |
| For sale? | no |
| Asking price? | nein |
| Engine type | 3 Liter Euro 5 |
|---|---|
| Cubic capacity | 2999 ccm |
| Number of cylinders | 4 |
| Horsepower | 177 PS |

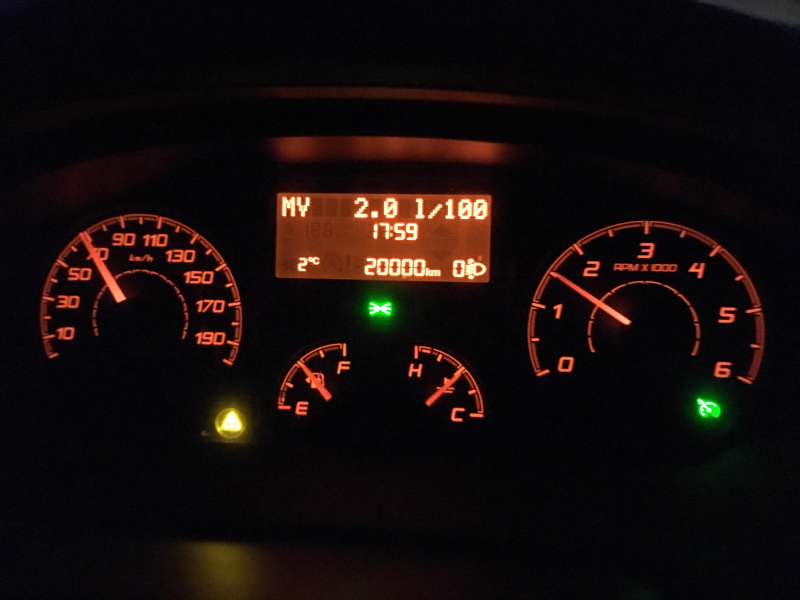

| Torque | 400 Nm bei 1400 min • 6-Gang Schaltgetriebe • 1500 U/min im 6 ten Gang entspricht 70 km/h |

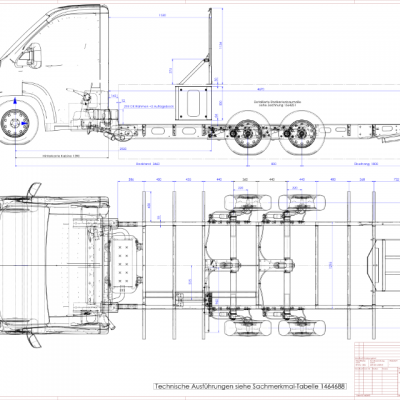

| 4x2, 4x4, 6x6, 8x8 | 6 x 2 ALKO Tiefrahmen mit Sitzbock, 22 cm Absenkung, Sitzbock für zwei Sicherheitsgurte auf Doppelbodenhöhe 50cm |
|---|---|

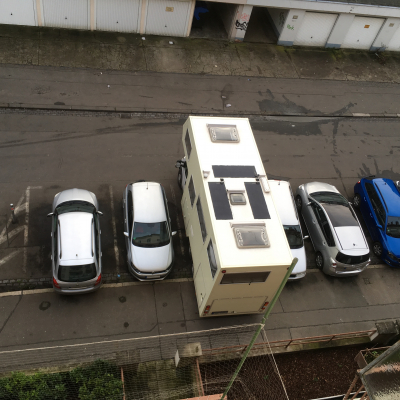

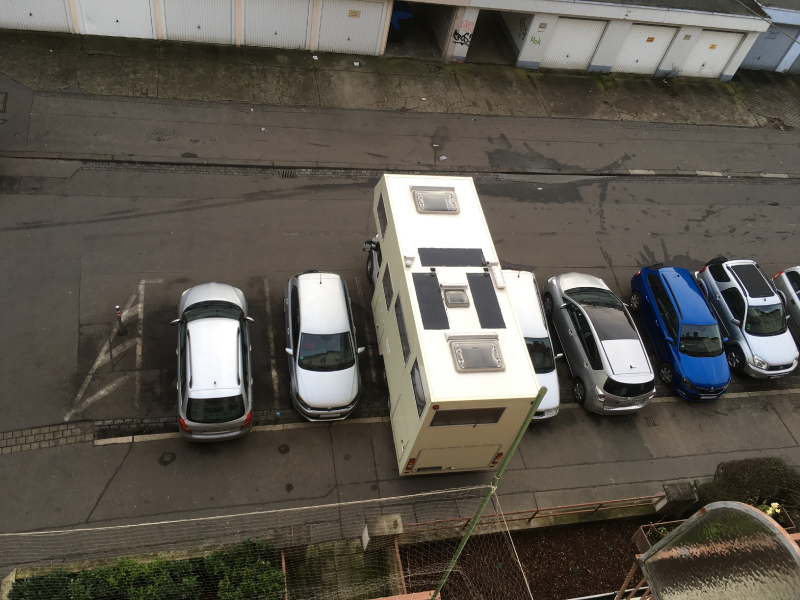

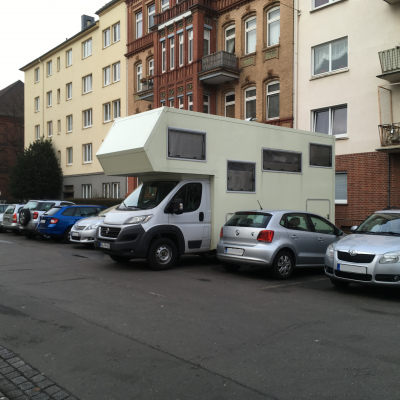

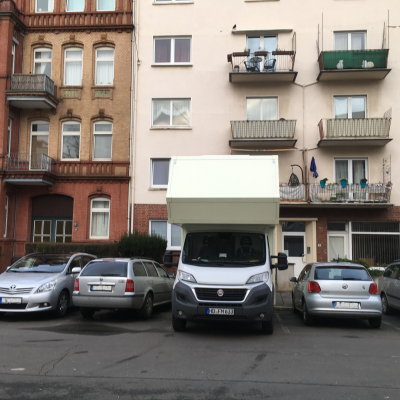

| Wheel base | 2te Achse 346cm, 3te Achse 426cm / Überhang ab 3ter Achse 140cm [•Fahrzeug Länge 720cm x Breite 227cm] = [•Park-Fläche 15,975 m2 Quadratmeter] |
| Number of seats | 2x Fahrerhaus, 2x Wohnraum mit ALKO Sitzbock Stahlausführung |
| Tyre size | 225/70 R16 CP 113 |
| Rim size | Stahl |
| Type of tyre | Generell Grabber AT3 - Michelin Snow, beides Winterreifen, ganzjährig |
| Tank capacity | 120 Diesel |
| Diesel filter | no |
| Other | |
|
VB Airsuspension Voll-Luftfederung 4C, Lieferung und Montage durch Carsten Stäbler Kirrlach ========================================= Berechnung [•RNK Fahrzeug] [•Fahrzeug Länge 710cm x Breite 225cm] = [•Park-Fläche 15,975 m2 Quadratmeter] [•Park-Fläche 15,975 m2 Quadratmeter] x Höhe 350cm = [•Park-Volumen 55,8125m3 Kubikmeter] ====================================== [•Aussparung Radkasten] Der Minimum-Abstand Reifen bis Höhe 380mm zum Radkasten ist 30mm. Zusätzlich soll bis zur Höhe 130mm ein Aussparung bis zur Rahmenspur Y sein. Da der Aufbau in GfK Platten aber nur senkrecht bis 380mm geht, ist der Abstand des gesamten Radkasten bis zum Reifen [•Aussparung Breite = Abstand Reifen bis Rahmenspur Y] [•Aussparung Breite = Abstand Reifen bis Rahmenspur Y] [•Aussparung Höhe 130mm] [•Aussparung Länge 1700mm] [•Aussparung Volumen m3] Die [•Aussparung Breite = Abstand Reifen bis Rahmenspur Y] wird nur beim Einbau der ALKO Luftfederung benötig. Wird die ALKO Luftfederung nicht verbaut kann [•Aussparung Breite = Abstand Reifen 60mm] sein Die Vergrößerung der Breite kann bei den Wassertanks dann bis zur Höhe 85cm der Garage 2 genutzt werden. Die ergibt auf beiden Seiten ein größeres Volumen der Wassertanks von links und rechts jeweils circa 300 Liter. | |
| Permanent or manually selectable 4-wheel drive | nein |
| Diff locks | Vorderradantrieb mit elektronischer Differentialsperre |

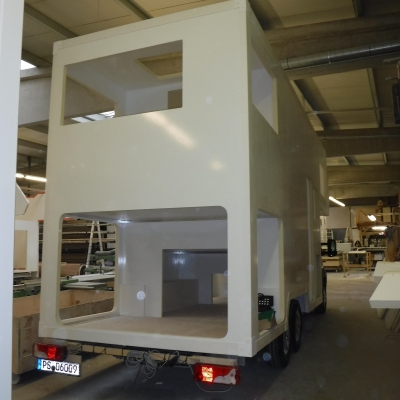

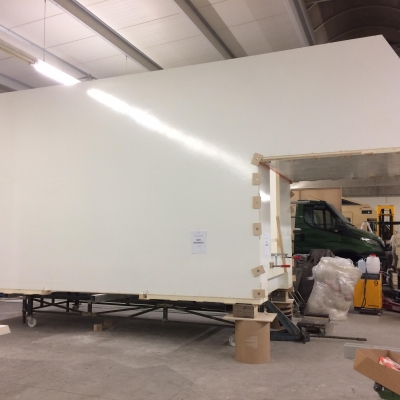

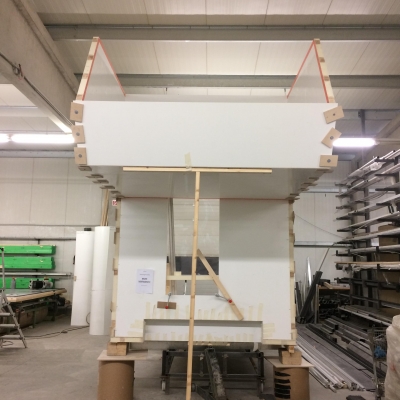

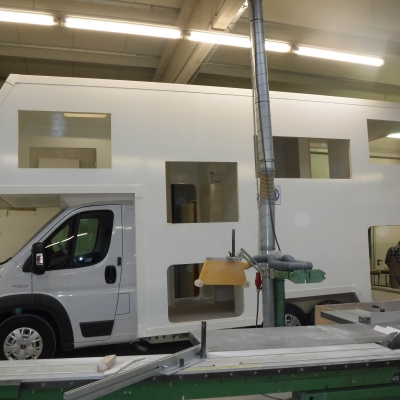

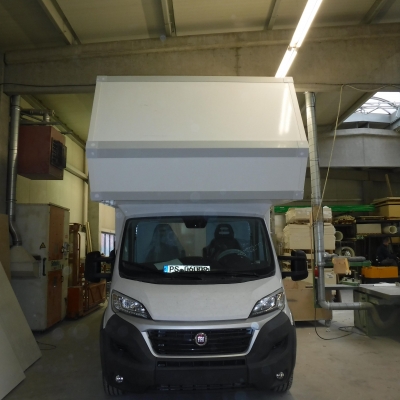

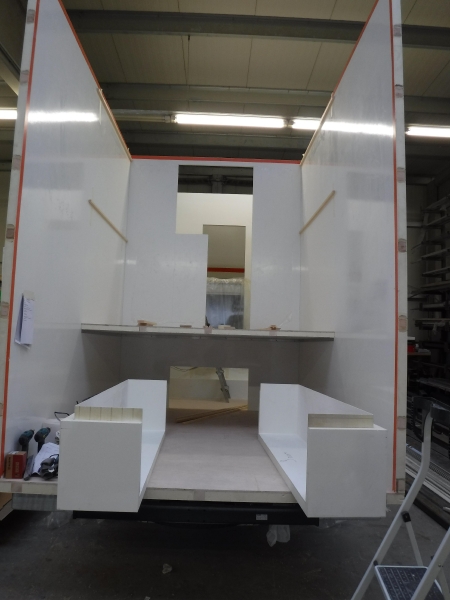

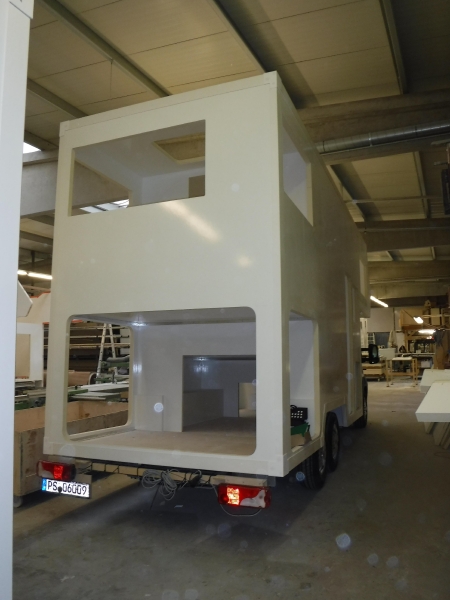

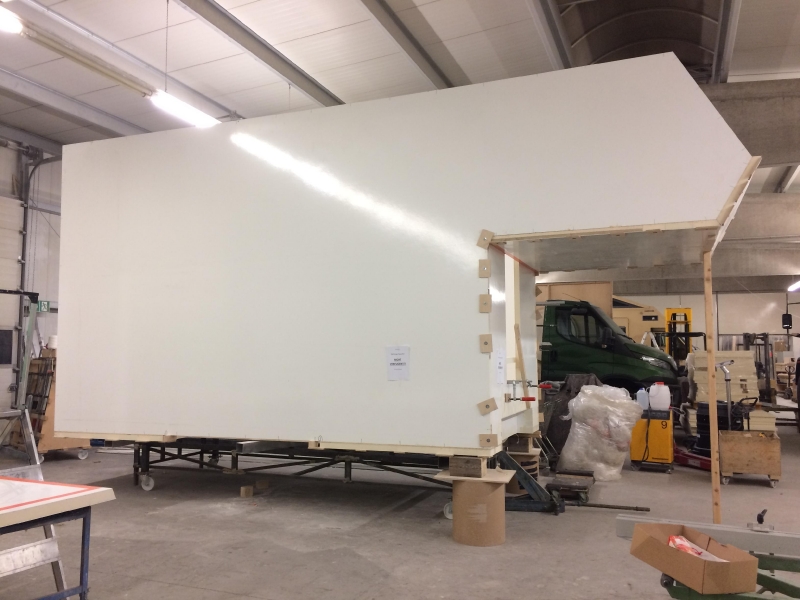

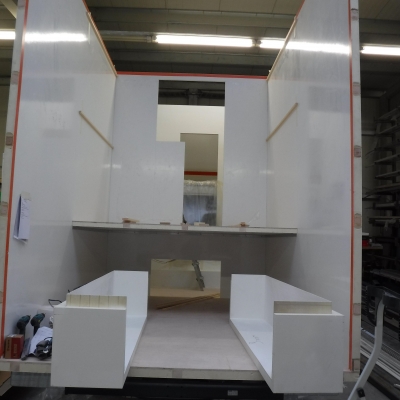

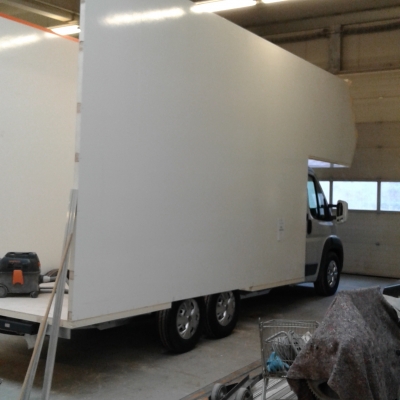

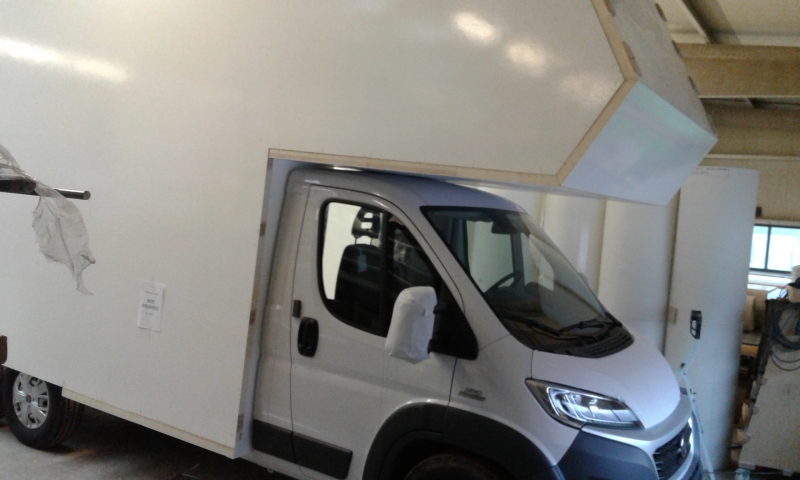

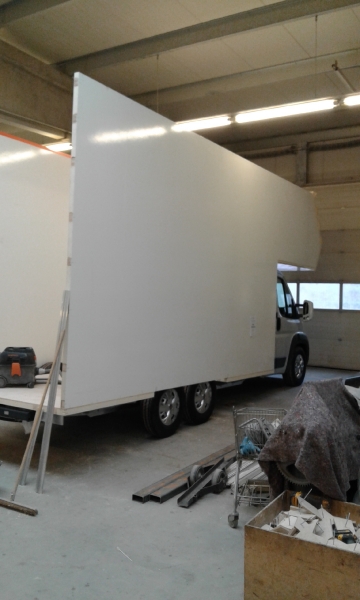

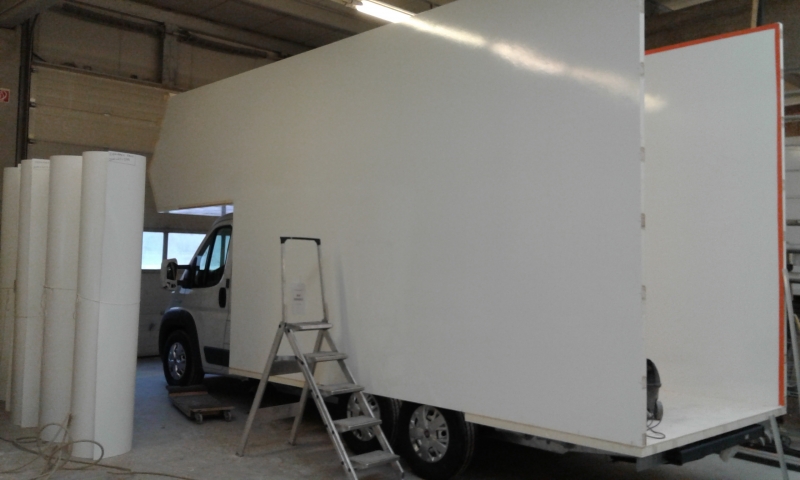

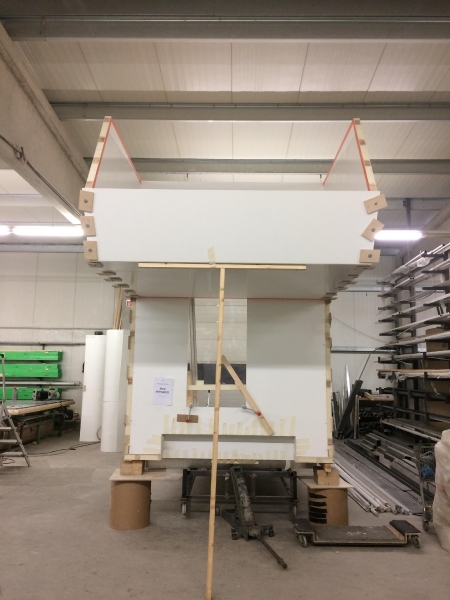

| Manufacturer of the cabin | ORMOCAR Haunstein |
|---|---|

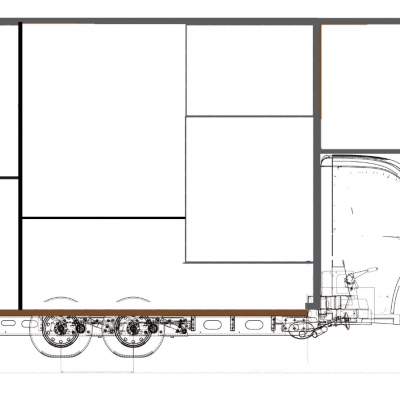

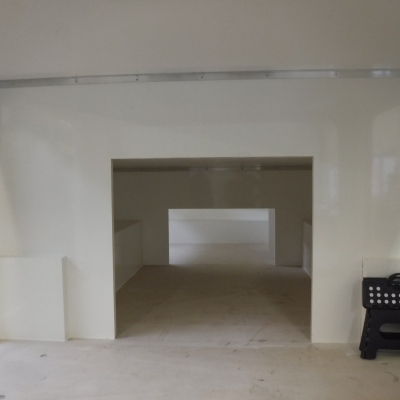

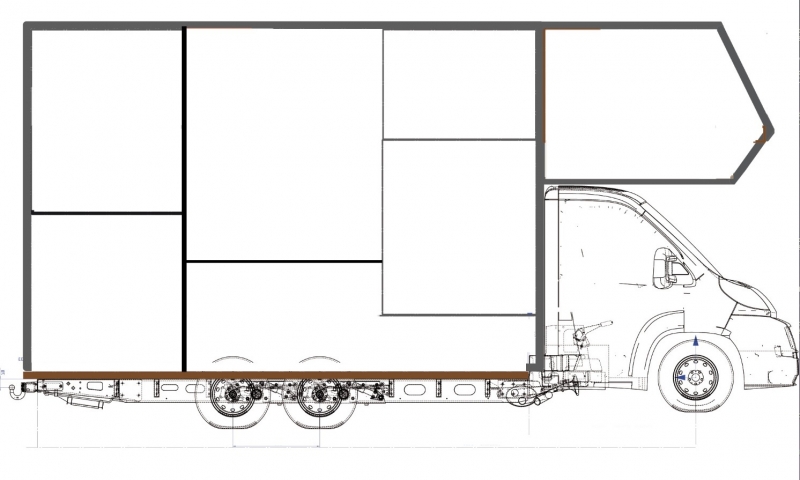

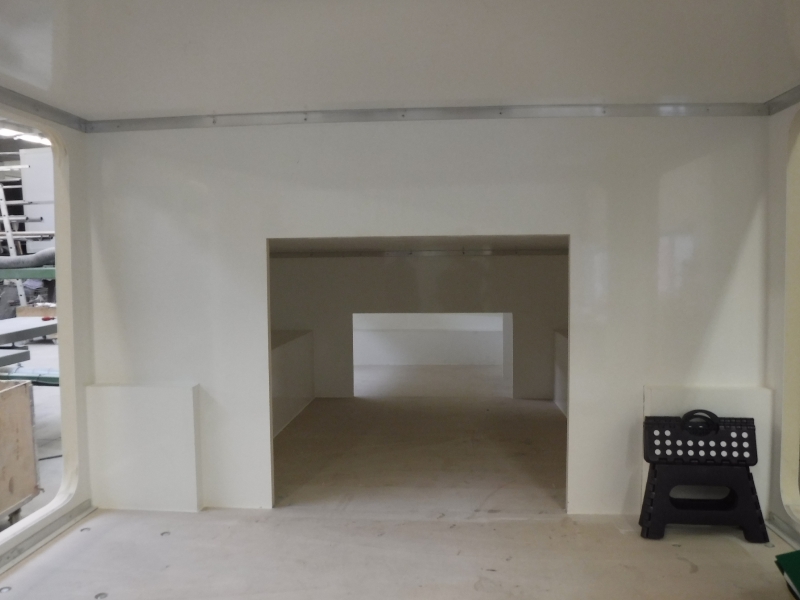

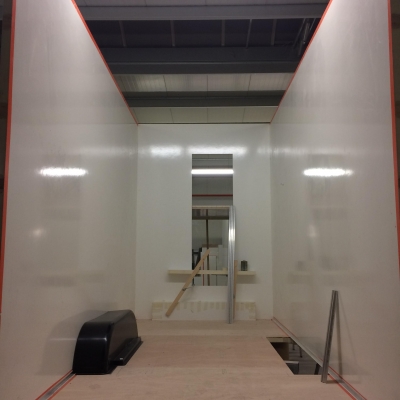

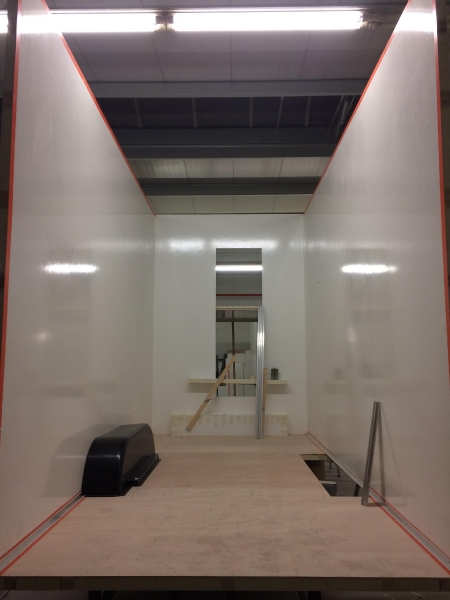

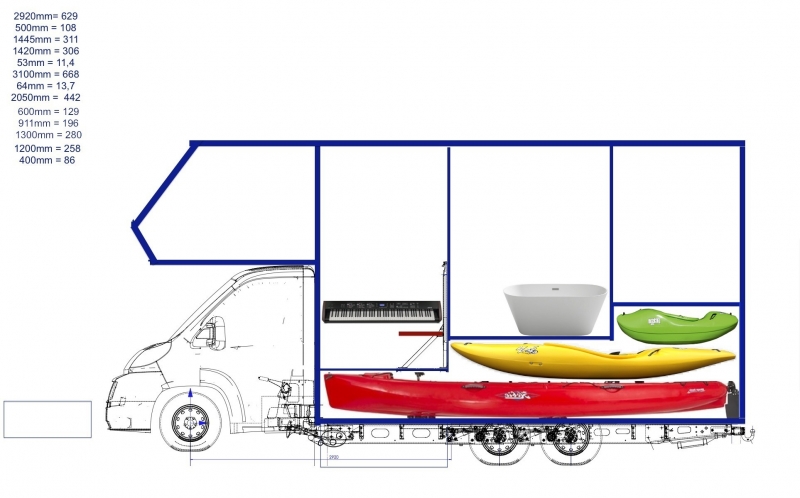

| Inner dimensions (LxWxH) | Alkoven Länge 198cm x Breite 214cm x Höhe 133cm / Koffer Länge 471cm x Breite 214cm x Höhe 310cm |

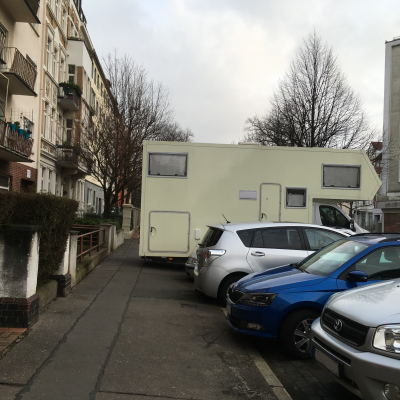

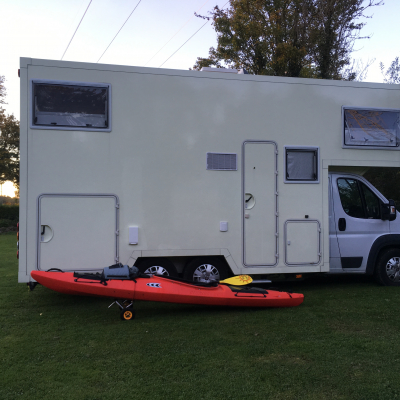

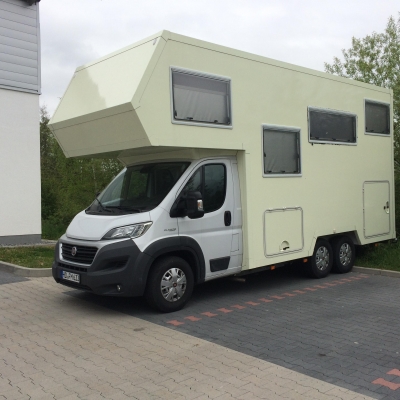

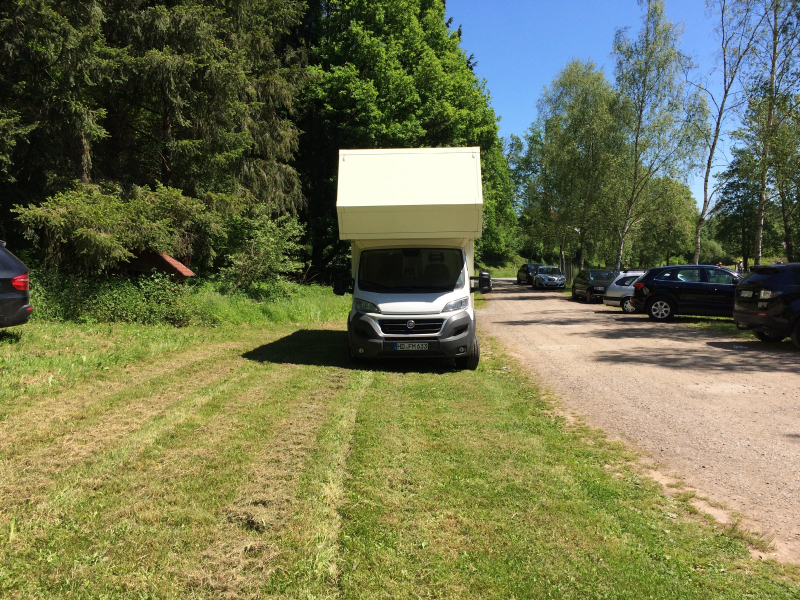

| Outer dimensions (LxWxH) | Länge 680cm x Breite 225cm x Höhe 322cm |
| Cabin material | Wände-Dach: innen-außen 2mm GFK; Boden: innen 12 mm Holz - außen 3mm GFK; |
| Kind and thickness of insulation | Wände-Dach 49mm PU-Schaum - Boden 49mm PU-Schaum |
| Number of beds | 4 |

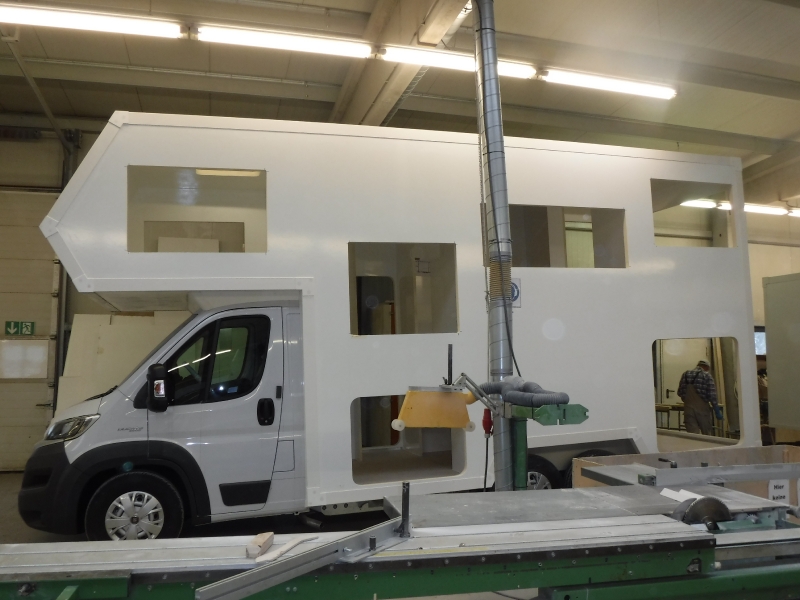

| Windows | 9x Seitz S4 Fenster 3x Garagenklappe 1x Seitenklappe 1x Gaskasten 1x Aufbautür 2xHeki 1x Mini |
| Subframe | Alko Tiefrahmen |
| Other | |
|
======= Berechnung [•RNK] [•RNK Alkoven] [•Alkoven-Boden Länge 173cm x Breite 214cm] = [•Alkoven-Boden-Fläche 3,7022 m2 Quadratmeter] [•Alkoven-Boden-Fläche 3,7022 m2 Quadratmeter] x Höhe 133cm = [•Alkoven-Volumen 4,923926 Kubikmeter - [•RNK Koffer] [•Koffer Länge 469,5cm x Breite 214cm] = [•Koffer-Fläche 10,0473m2 Quadratmeter] [•Koffer-Fläche 10,0473m2 Quadratmeter] x Höhe 310cm = [•Koffer-Volumen 31,14663 m3Kubikmeter] Im Koffer befinden sich 2 Radkästen [•RNK Radkasten] [•Radkasten Länge 187cm x Breite 41,9cm] = [•Radkasten-Fläche 0,78353 m2 Quadratmeter] [•Radkasten-Fläche 0,78353m2 Quadratmeter] x Höhe 40cm] = [•Radkasten-Volumen 0,313412m2m3Kubikmeter] Im Koffer befindet sich eine Umbauung Triebkopfanschlüsse [•RNK Umbauung] [•Umbauung Länge 16,5cm x Breite 156cm] = [•Umbauung-Fläche 0,2574m2 Quadratmeter] [•Umbauung-Fläche 0,2574m2 Quadratmeter] x Höhe 25cm = [•Umbauung-Volumen 0,06435m3Kubikmeter] [•Koffer-Volumen 31,14663 m3Kubikmeter] MINUS [•Radkasten-Volumen Fahrerseite 0,313412m2m3Kubikmeter] MINUS [•Radkasten-Volumen Beifahrerseite 0,313412m2m3Kubikmeter] MINUS [•Umbauung-Volumen 0,06435m3Kubikmeter] BLEIBT [•Koffer-Volumen nutzbar 30,455456m3Kubikmeter] ========================================= [•RNK Dach] [•Dachfläche Länge 627,1cm x Breite 225cm] = [• Dach-Fläche 14.10975m2 Quadratmeter] Davon eben gleichmäßig benutzbar [•Dach-Fläche-nutzbar 14.10975m2 Quadratmeter] Verwendung [•Dach-Fläche-nutzbar 14.10975m2 Quadratmeter] für Dachfenster [•HEKI 1 außen Länge 82cm x Breite 110cm = [• HEKI 1 außen-Fläche 0,902m2 Quadratmeter] Dachluken [•HEKI MINI außen Länge 51cm x Breite 55cm = [• HEKI MINI außen-Fläche 0,2805m2 Quadratmeter] Lüftung [•Lüftung ? Länge ?cm x Breite ?cm] = [• ?-Fläche ?m2 Quadratmeter] Solarmodul Strom [•Solarmodul ? Länge ?cm x Breite ?cm] = [•Solarmodul-Fläche ?m2 Quadratmeter] Sonnenkollektor Wärme [•Sonnenkollektor Länge ?cm x Breite ?cm]= [• Sonnenkollektor-Fläche ?m2 Quadratmeter] Satelittenantenne [•Satelitenantenne ? Länge ?cm x Breite ?cm] = [• Satelitenantenne-Fläche ?m2 Quadratmeter] | |
| Explanation of floor plan | |
|---|---|
|

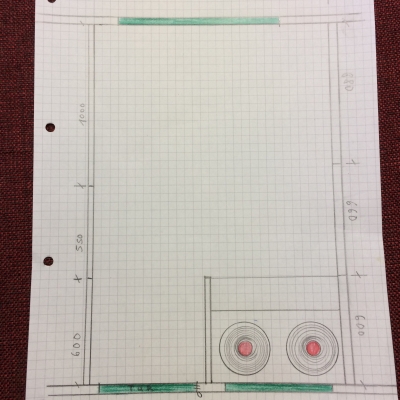

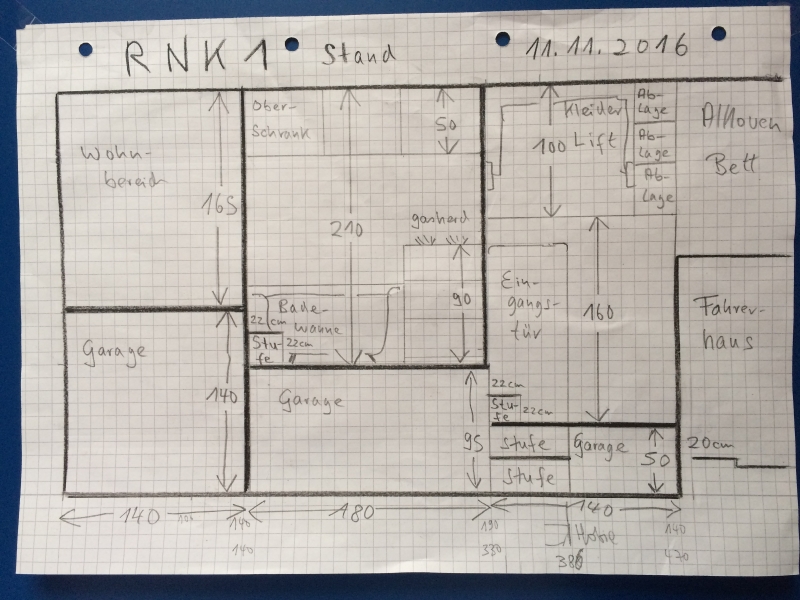

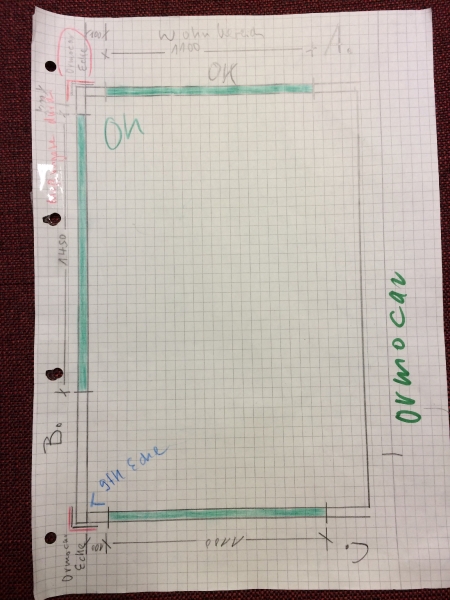

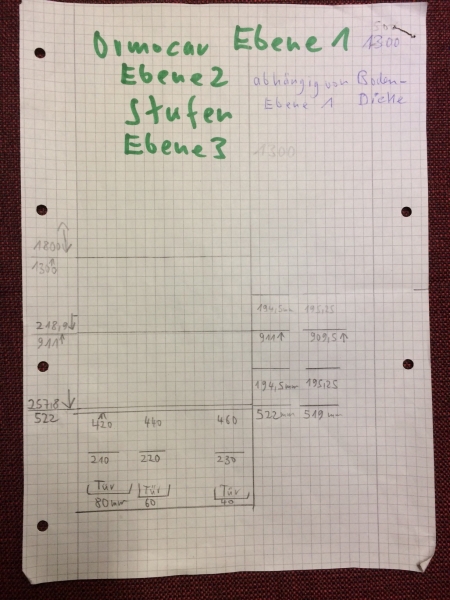

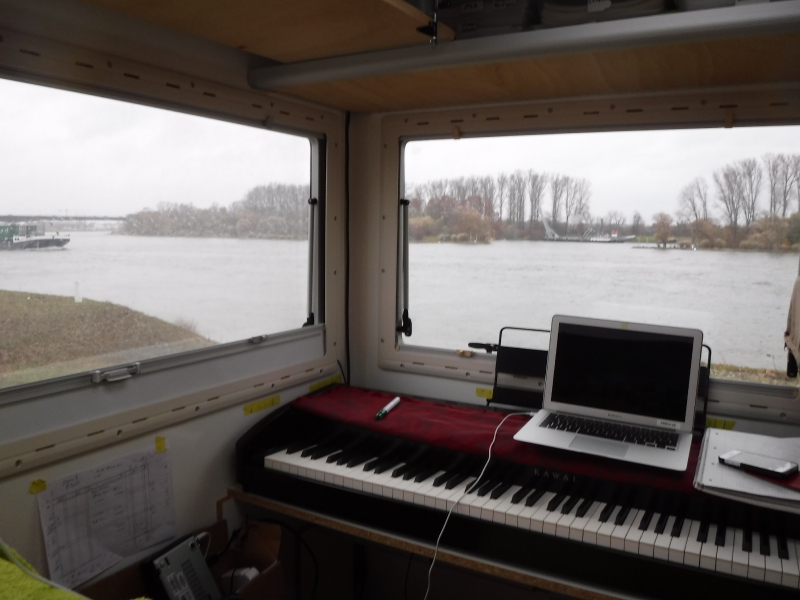

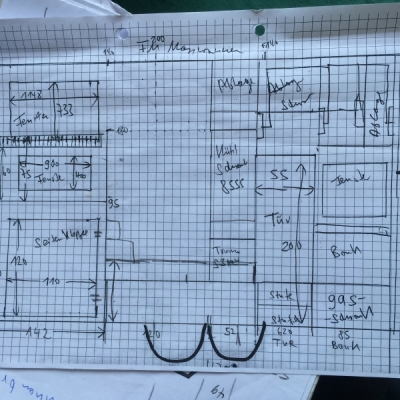

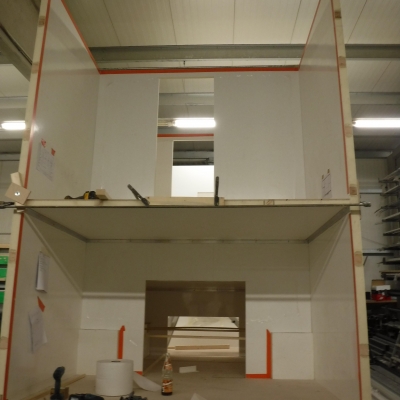

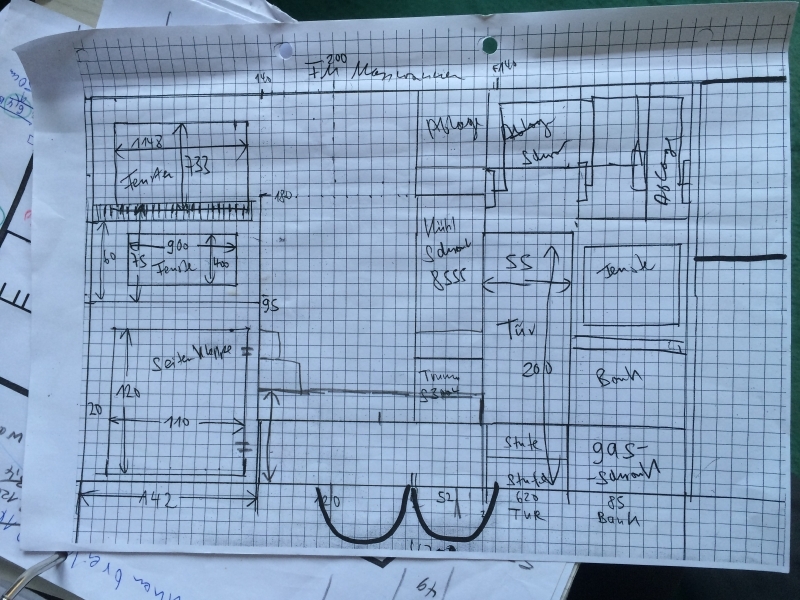

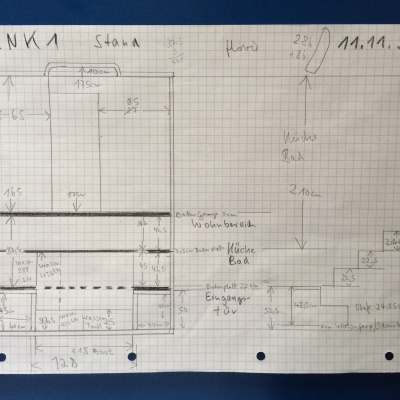

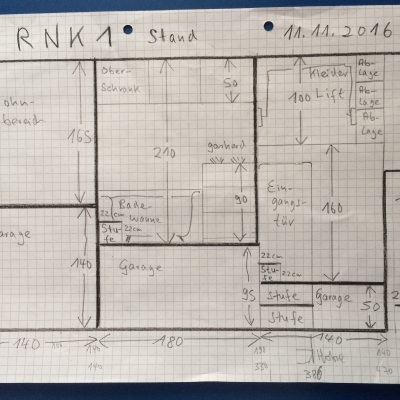

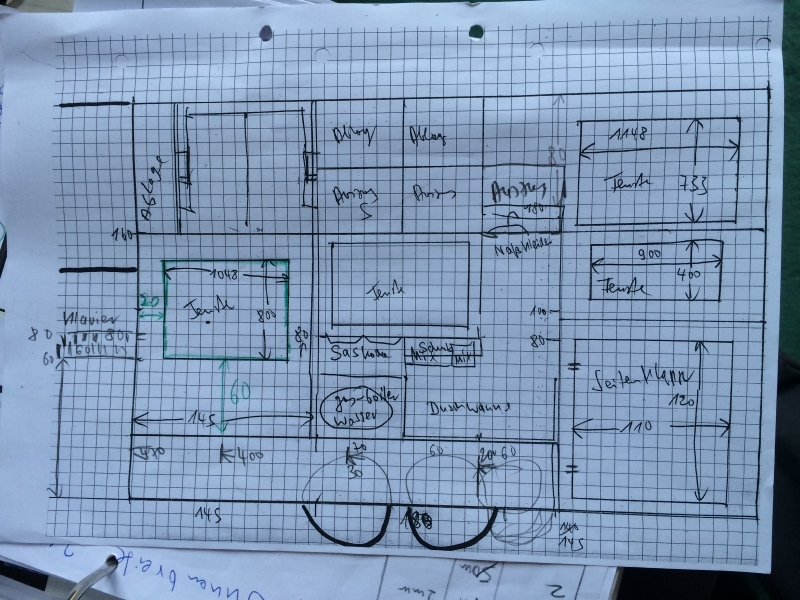

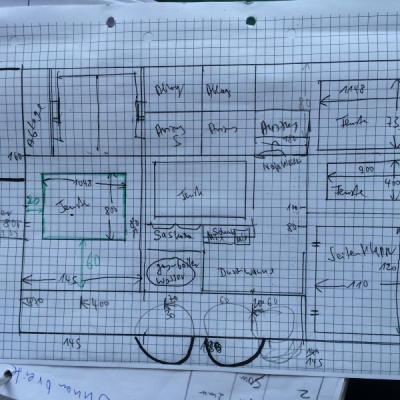

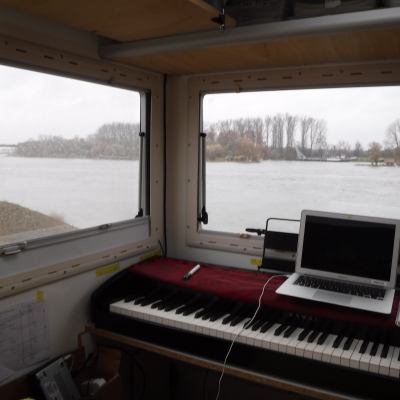

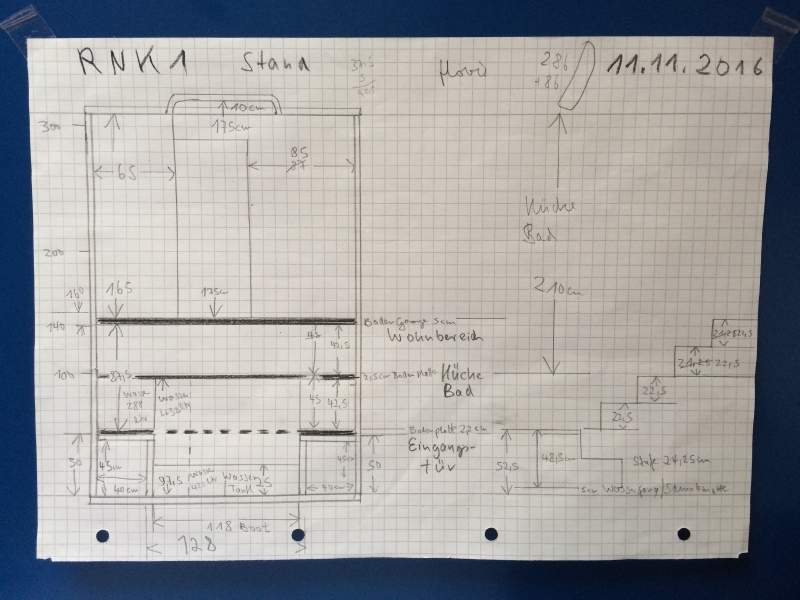

EBENE 3 Oberkante 130cm Wohnbereich Länge: 142 cm Breite: 214cm Höhe: 180cm Fahreseite: E-Piano, Fenster Seitz S4 1100mmx700mm Rückseite: Zugang zum Fenster Seitz S4 1450mm x 700mm Beifahrerseite: Sitzbank 140cm x 80cm, Fenster Seitz S4 1100mm x 700mm Dach: Ausguck Seitz HEKI 1 Dachfenster 960mm x 655mm Die Bodenfläche des Wohnbereiches kann als Bett genutzt werden. Aufnahmen für E-Piano und Sitzbank über Airline-Schiene und Querträger Boden 50mm: oben 9mm Multiplex, 39mm PU-Schaum, unten 2mm GfK Unter der Ebene 3 befindet sich die Heckgarage L:142 B:214cm H:125cm. [•Heckgarage Länge 142cm x Breite 214cm x Höhe 125cm] = [•Heckgarage-Volumen 3,7985 m3] Der Zugang erfolgt über eine Heckklappe B:184cm H:114cm und beidseitige Klappen B:114cm H:114m. Ebene 3 und Ebene 2 verbinden zwei Stufen Höhe 19,5cm -------------------------------------------------------------------------------- EBENE 2 Oberkante 91cm Küche/Bad Länge 177cm x Breite 214cm x Höhe 219cm Fahrerseite: (Bade-)Wanne L:120cm B:68cm H:60 Über der (Bade-)Wanne sind rechts und links jeweils zwei senkrechte Airlineschienen montiert. In die Airlineschienen lassen 120cm lange Querträger über der Badewanne einhängen. Auf den zwei Querträgern lassen sich Arbeitsplatten, z.B. 60cm x 60cm auflegen. Die Arbeitsplatten dienen als Küchenplatte, Esstisch, Schreibtisch, Arbeitsfläche, Werkbank, etc. In die zwei Querträger können alternativ Geschirrspülbehälter eingehängt werden. Bei der Benutzung mehrerer Querträger können mehrere übereinander liegende Ebenen geschaffen werden. Das ermöglich eine viele Kombinationen für übereinander liegende Arbeitsplatten, Geschirrspülbehältern und sonstige Behälter für viele unterschiedliche Funktionen. Die darunterliegende (Bade-)Wanne kann für alle Tätigkeiten mit Wasser genutzt werden: Kochvorbereitung wie Gemüse/Salat putzen, Abtropfen von nasser Bekleidung wie Skibekleidung oder Neoprenanzug, Wäsche waschen, Duschen und natürlich auch mal ein Vollbad nehmen. Unter der (Bade-)Wanne ist der Abstellplatz für eine 2-stufige Leiter und den Staubsauger. Rechts neben dem Bereich des Airline-Ablagesystemes schließ die Gaskocher/Grill Kombination an Breite 57cm x Tiefe 60cm Darunter befindet sich die Truma S3004 Gasheizung. Fenster über der (Bade-)Wanne und Gaskocher Seitz S4 1600mm x 600mm Über (Bade-)Wanne Gaskocher befinden sich 3 Oberschränke mit Auszügen und Klapptüren, Breite 177cm x Tiefe 50cm x Höhe 55cm Beifahrerseite: Dusche/Toilette/Waschbecken L:119cm B:87cm Unterschrank, Oberschrank, Fenster Seitz S4 900mm x 600mm Links daneben ist der Bereich Kühlschrank Oberschrank Breite 55cm x Tiefe 60cm x Höhe 30cm Kühlschrank Breite 55cm x Tiefe 65cm x Höhe 125cm Unterschrank Breite 55cm x Tiefe 60cm x Höhe 60cm Boden der 2ten Ebene 53mm: oben 12mm Multiplex, 39mm PU-Schaum, unten 2mm GfK Unter der Ebene 2 befindet sich die Mittelgarage L:180 B:214cm H:85cm In der Mittelgarage befindet sich rechts und links jeweils ein Radhaus [•Radhaus links Länge 177cm x Breite 41,9cm x Höhe 40cm] = [•Radhaus-Volumen 0,296652 m3] Radhaus rechts Länge 177cm x Breite 41,9cm x Höhe 40cm = [•Radhaus-Volumen 0,296652 m3] [•Summe Radhäuser-Volumen 0,593304m3] Der Zugang erfogt über die Heckgarage z.B. beim Einschieben von Booten. In der Mittelgarage befinden sich 2 Frischwassertanks und 2 Abwassertanks. Verfügbarer Platz in der Mittelgarage ist L:180cm x B:90cm x H:80cm] = 1,296 m3 [•Mittelgarage verfügbar Länge 180cm x Breite 90cm x Höhe 80cm] = [•Mittelgarage-Volumen 1,296 m3] Ebene 2 und Ebene 1 verbinden zwei Stufen Höhe 19,5cm -------------------------------------------------------------------------------- EBENE 1 Oberkante 52cm Eingang Länge 144,5cm x Breite 214cm x Höhe 258cm Beifahrerseite: Eingangstür Schnittmaß Breite 600mm x 2040mm ergibt lichtes Durchgangsmaß Breite 560mm x 2000mm Höhe Ebene 1 und den Einstieg durch die Eingangstür verbinden zwei Stufen 22,5cm Höhe Neben der Eingangstür ist eine Sitzbank B:75cm H:60cm, Seitz S4 Fenster 600mm x 600mm Über der Sitzbank in der Höhe von 160cm befindet sich ein Kleiderschrank mit Kleiderlift B:75cm. Unter der Sitzbank befindet sich der Gaskasten mit 2x11kg Gasflaschen Fahrerseite: Raum zur freien Verfügung Fenster Seitz S4 1000mm x 800mm Am Fenster wäre ein alternativer Platz für das E-Piano oder für eine Sitzbank. In der Höhe von 160cm über dem Raum zu freien Verfügung befindet sich ein Kleiderschrank mit Kleiderlift Breite 90cm. Rechts neben dem Kleiderschrank befindet sich ein vom Alkoven zugänglicher Wäscheschrank Breite 60cm x Tiefe 44,5cm x Höhe 100cm Im den Raum zur freien Verfügung können bei Bedarf zwei gegenüberliegende Sitzbänke mit Kulissenscharnieren eingesteckt werden. Sitzfläche Sitzbank vorne Länge 100cm x Breite 50cm Sitzfläche Sitzbank hinten Länge 100cm x Breite 50cm Die Sitzfläche der Sitzbänke kann hochgeklappt werden und gibt zum Stauraum Sitzbank Stauraum Sitzbank vorne Länge x 80cm x Breite 47cm x Höhe 37cm = 0,139 Kubikmeter Stauraum Sitzbank hinten Länge x 80cm x Breite 47cm x Höhe 37cm = 0,139 Kubikmeter Boden 16mm Pappelsperrholz Unter der Ebene 1 befindet sich die Frontgarage Länge 144,5cm x Breite 214cm x Höhe 50cm Der Zugang erfolgt über die Heckgarage z.B. beim Einschieben von Booten oder über eine Klappe auf der Fahrerseite Breite 100cm x Höhe 70cm oder über den Boden der Ebens 1welcher komplett geklappt oder entfernt werden kann. Zwischen der Ebene 1 und Ebene Alkoven ist 128cm Abstand. -------------------------------------------------------------------------------- EBENE Alkoven Oberkante 130cm Alkoven-Boden L:173cm B:214cm H:133cm Bett Länge 210cm x 140cm Breite Fahrerseite und Beifahrerseite Fenster Seitz S4 1100mm x700mm Zugang zum Wäscheschrank Fahrerseite Oberschränke vorne Dach Ausguck Seitz HEKI 1 Dachfenster -------------------------------------------------------------------------------- EBENE Fahrerhaus Zwischen Ebene 1 und Ebene Fahrerhaus befindet sich eine Schiebetür und eine Stufe 30cm ========================================= Berechnung RNK EBENE 3 [•Wohnbereich Länge 142cm x Breite 214cm] = [•Wohnbereich-Fläche 3,0388m2 Quadratmeter] [•Wohnbereich-Fläche 3,0388m2 Quadratmeter] x Höhe 180cm = [•Wohnbereich-Volumen 5,4698m3 Kubikmeter] [•Heckgarage Länge 142cm x Breite 214cm] = [•Garage-Fläche 3,0388m2 Quadratmeter] [•Heckgarage-Fläche 3,0388m2 Quadratmeter] x Höhe 125cm = [•Heckgarage-Volumen 3,7985m3 Kubikmeter] ========================================= EBENE 2 [•Küche/Bad Länge 177cm x Breite 214cm] = [•Küche/Bad-Fläche 3,7978m2 Quadratmeter] [•Küche/Bad-Fläche 3,7878m2 Quadratmeter] x Höhe 219cm = [•Küche/Bad-Volumen 8,295282m3 Kubikmeter] [•Mittelgarage Länge 177cm x Breite 214cm] = 3,7878m2 = [•Mittelgarage-Fläche 3,7878m2 Quadratmeter] [•Mittelgarage-Fläche 3,7878m2 Quadratmeter] x Höhe 85 = Mittelgarage-Volumen 3,21963m3 Kubikmeter minus [•Summe Radhäuser-Volumen 0,593304m3] = [•Mittelgarage-Volumen nutzbar 2,626326m3 Kubikmeter] [•Mittelgarage verfügbar Länge 180cm x Breite 90cm x Höhe 80cm] = [•Mittelgarage-Volumen 1,296 m3] ========================================= EBENE 1 [•Eingang Länge 144,5 x Breite 214cm] = [•Eingang-Fläche 3,0923m2 Quadratmeter] [•Eingang-Fläche 3,0923m2 Quadratmeter] x Höhe 258cm = [•Eingang-Volumen 7,978134m3 Kubikmeter] [•Frontgarage Länge 144,5 x Breite 214cm] = [•Frontgarage-Fläche 3,0923m2 Quadratmeter] [•Frontgarage-Fläche 3,0923m2 Quadratmeter] x Höhe 50cm = [•Frontgarage-Volumen 1,54615m3 Kubikmeter] 170 In der Frontgarage befindet sich die Umbauung des zwei Triebkopfanschlüsse [•Umbauung Länge 16,5cm x Breite 156cm] = [•Umbauung-Fläche 0,2574m2 Quadratmeter] [•Umbauung-Fläche 0,2574m2 Quadratmeter] x Höhe 25cm = [•Umbauung-Volumen 0,06435m3 Kubikmeter] [•Frontgarage-Volumen 1,54615m3 Kubikmeter] MINUS [•Umbauung-Volumen 0,06435m3 Kubikmeter] BLEIBT [•Frontgarage-Volumen nutzbar 1,4818m3 Kubikmeter] In der Frontgarage befindet sich der Gasflaschen-Schrank [•Frontgarage verfügbar Länge 144,5cm x Breite 170cm x Höhe 50cm] = [•Frontgarage-Volumen 1,2282 m3] ========================================= EBENE Alkoven [•Alkoven-Boden Länge 173cm x Breite 214cm = [•Alkoven-Fläche 3,7022m2 Quadratmeter] [•Alkoven-Fläche 3,7022m2 Quadratmeter] x Höhe 133cm = [•Alkoven-Volumen 4,923926m3 Kubikmeter] ========================================= Berechnung [•RNK] [•RNK ?] [•? Länge ?cm x Breite ?cm] = [•?-Boden-Fläche ?m2 Quadratmeter] [•?-Boden-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ? Kubikmeter] |

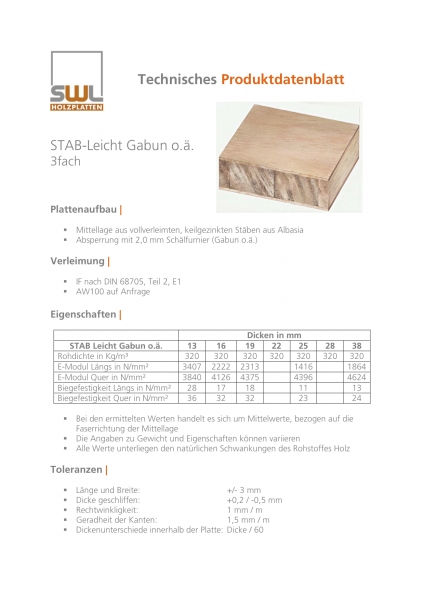

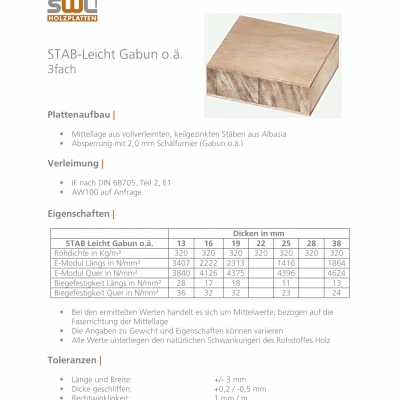

| Material of furniture | 19mm SWL Tischlerplatte Leichtbau 320 kg pro Kubikmeter 2mm Gabun - 15mm Albasia - 2mm Gabun / Küche Oberschrank + Ebene1 Oberschrank / 16mm Pappelsperrholz Ebene 1 Boden + Sitzbank |
|---|---|
| Other | |
|
Berechnung [•RNK Möbel] [•Möbel Breite cm x Tiefe cm] = [•Möbel Fläche m2 Quadratmeter] [•Möbel Fläche cm2 Quadratmeter] x Höhe cm = [•Möbel Volumen m3 Kubikmeter] [• ] ====================== Ebene 3 [•Oberschrank-FS Fahrerseite] [•Oberschrank-FS Breite 142cm x Tiefe 40cm] = [•Oberschrank-FS-Fläche 0,568m2 Quadratmeter] [•Oberschrank-FS-Fläche 0,568m2 Quadratmeter] x Höhe 30cm = [•Oberschrank-FS-Volumen 0,1704m3 Kubikmeter] -------------------------- Arbeitsfläche über E-Piano [•Arbeitsfläche über E-Piano Breite 138cm x Tiefe 46cm] = [•Arbeitsfläche über E-Piano-Fläche 0,6348m2 Quadratmeter] E-Piano [•E-Piano Breite 138cm x Tiefe 46cm x Höhe 19cm] [•Höhe Füße E-Piano 70cm] [•Höhe E-Piano + Höhe E-Piano-Füße] = 19cm+70cm = 89cm Ablagefläche unter E-Piano [•Ablagefläche unter E-Piano Breite 138cm x Tiefe 46cm] = [•Ablagefläche unter E-Piano-Fläche 0,6348m2 Quadratmeter] [•Ablagefläche unter E-Piano-Fläche 0,6348m2 Quadratmeter] x Höhe 70cm = [•Ablagefläche unter E-Piano-Volumen 0,44436m3 Kubikmeter] -------------------------- [•Oberschrank-Mitte] [•Oberschrank-Mitte Breite 142cm x Tiefe 40cm] = [•Oberschrank-Mitte-Fläche 0,568m2 Quadratmeter] [•Oberschrank-Mitte-Fläche 0,568m2 Quadratmeter] x Höhe 30cm = [•Oberschrank-Mitte-Volumen 0,1704m3 Kubikmeter] --------------------- [•Oberschrank-BS Beifahrerseite] [•Oberschrank-BS Breite 142cm x Tiefe 40cm] = [•Oberschrank-BS-Fläche 0,536m2 Quadratmeter] [•Oberschrank-BS-Fläche 0,536m2 Quadratmeter] x Höhe 30cm = [•Oberschrank-BS-Volumen 0,1608m3 Kubikmeter] [•Bank-BS Beifahrerseite] [•Bank-BS Breite 142cm x Tiefe 60cm] = [•Bank-FS-Fläche 0,852m2 Quadratmeter] [•Bank-BS-Fläche 0,852m2 Quadratmeter] x Höhe 60cm = [•Bank-BS-Volumen 0,5112m3 Kubikmeter] Ablagefläche unter Bank-BS Beifahrerseite [•Ablagefläche unter Bank-BS Breite 142cm x Tiefe 60cm] = [•Ablagefläche unter Bank-BS-Fläche 0,852m2 Quadratmeter] [•Ablagefläche unter Bank-BS-Fläche 0,852m2 Quadratmeter] x Höhe 60cm = [•Ablagefläche unter Bank-BS-Volumen 0,5112m3 Kubikmeter] Ablagefläche unter E-Piano + Ablagefläche unter Bank-BS Beifahrerseite = Zusatzbett 142 ====================== Ebene 2 [•Oberschrank-FS Breite 177cm x Tiefe 52cm] = [•Oberschrank-FS-Fläche 0,9204m2 Quadratmeter] [•Oberschrank-FS-Fläche 0,9204m2 Quadratmeter] x Höhe 55cm = [•Oberschrank-FS-Volumen 0,505622m3 Kubikmeter] [•Kühlschrank-Oberschrank Breite 55 ?cm x Tiefe 55cm] = [•Kühlschrank-Oberschrank-Fläche ?m2 Quadratmeter] [•Kühlschrank-Oberschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Oberschrank-Volumen ?m3 Kubikmeter] [•Kühlschrank Breite ?cm x Tiefe ?cm] = [• Kühlschrank-Fläche ?m2 Quadratmeter] [•Kühlschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Volumen ?m3 Kubikmeter] [•Kühlschrank-Unterschrank Breite ?cm x Tiefe ?cm] = [• Kühlschrank-Unterschrank-Fläche ?m2 Quadratmeter] [•Kühlschrank-Unterschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Unterschrank-Volumen ?m3 Kubikmeter] [•Herd Breite ?cm x Tiefe ?cm] = [• Herd-Fläche ?m2 Quadratmeter] [•Herd-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Herd-Volumen ?m3 Kubikmeter] ====================== Ebene 1 [•Kleiderschrank-FS Fahrerseite] [•Kleiderschrank-FS Breite 90cm x Tiefe 60cm] = [•Kleiderschrank-FS-Fläche 0,54m2 Quadratmeter] [•Kleiderschrank-FS-Fläche 0,54m2 Quadratmeter] x Höhe 100cm = [•Kleiderschrank-FS-Volumen 0,54m3 Kubikmeter] [•Wäscheschrank-FS Fahrerseite] Zugang von Alkoven [•Wäscheschrank-FS Breite 70cm x Tiefe 40cm] = [•Wäscheschrank-FS-Fläche 0,28m2 Quadratmeter] [•Wäscheschrank-FS-Fläche 0,28m2 Quadratmeter] x Höhe 95cm = [•Wäscheschrank-FS-Volumen 0,266m3 Kubikmeter] Die Sitzfläche der Sitzbänke kann hochgeklappt werden und gibt zum Stauraum Sitzbank Stauraum Sitzbank vorne Länge x 80cm x Breite 47cm x Höhe 37cm = 0,139 Kubikmeter Stauraum Sitzbank hinten Länge x 80cm x Breite 47cm x Höhe 37cm = 0,139 Kubikmeter Boden 16mm Pappelsperrholz [•Sitzbank-FS Fahrerseite] [•Sitzbank-FS Sitzfläche Breite 100cm x Tiefe 50cm] = [•Sitzbank-FS-Sitzläche 0,50m2 Quadratmeter] [•Sitzbank-FS-Sirtzfläche 0,50m2 Quadratmeter] x Höhe 50cm = [•Sitzbank-FS-Volumen 0,250 m3 Kubikmeter] Die Sitzfläche der Sitzbänke kann hochgeklappt werden und gibt den Griff zum Stauraum Sitzbank frei [•Stauraum Sitzbank-FS Fahrerseite vorne] Länge x 80cm x Breite 47cm x Höhe 37cm = 0,139 Kubikmeter [•Stauraum Sitzbank-FS Fahrerseite hinten] Länge x 80cm x Breite 47cm x Höhe 37cm = 0,139 Kubikmeter ----------------- [•Kleiderschrank-BF Beifahrerseite] [•Kleiderschrank-BF Breite 80cm x Tiefe 60cm] = [•Kleiderschrank-F-Fläche 0,48m2 Quadratmeter] [•Kleiderschrank BF-Fläche 0,48m2 Quadratmeter] x Höhe 100cm = [•Kleiderschrank-BF-Volumen 0,48m3 Kubikmeter] [•Sitzbank-BF Beifahrerseite] [•Sitzbank-BF Breite 60cm x Tiefe 60cm] = [•Sitzbank-BF-Fläche 0,36m2 Quadratmeter] [•Sitzbank-BF-Fläche 0,36m2 Quadratmeter] x Höhe 60cm = [•Sitzbank-BF-Volumen 0,216m3 Kubikmeter] ----------------- Ebene Alkoven -------------------------- [•Oberschrank-Mitte] [•Oberschrank-Mitte Breite 212cm x Tiefe 60cm] = [•Oberschrank-Mitte-Fläche 1,272m2 Quadratmeter] [•Oberschrank-Mitte-Fläche 1,272m2 Quadratmeter] x Höhe cm = [•Oberschrank-Mitte-Volumen m3 Kubikmeter] -------------------------- Schlafbereich [•Matratze Breite 140cm x Länge 210cm] = [•Matratze-Fläche 2,94 Quadratmeter] [•Matratze-Fläche 2,94 m2 Quadratmeter] x Höhe 20cm = [•Matratze-Volumen 0,588m3 Kubikmeter] [•Schlafbereich Breite 140cm x Tiefe 210cm] = [•Schlafbereich-Fläche 2,94 Quadratmeter] [•Schlafbereich-Fläche 2,94 m2 Quadratmeter] x Höhe cm = [•Schlafbereich-Volumen m3 Kubikmeter] | |

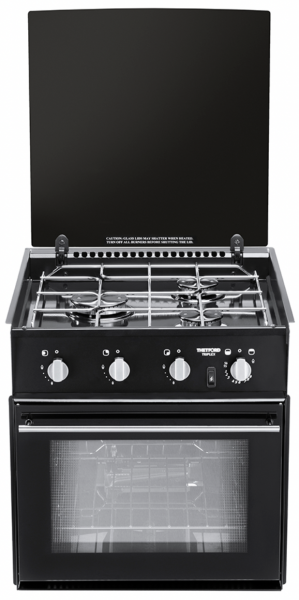

| Cooking stove | Thetford Triplex Gas 3 Flammen Herd + Grill/Backofen; BACKUP/Stromverbraucher Rommelsbacher CT 2203-TC 220 Volt Infrarot Herdplatte |
|---|---|

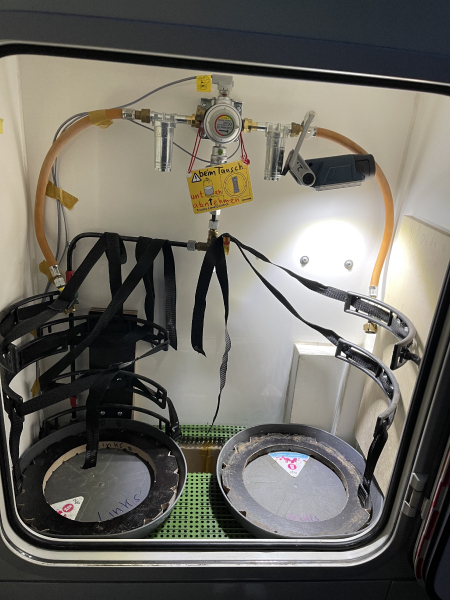

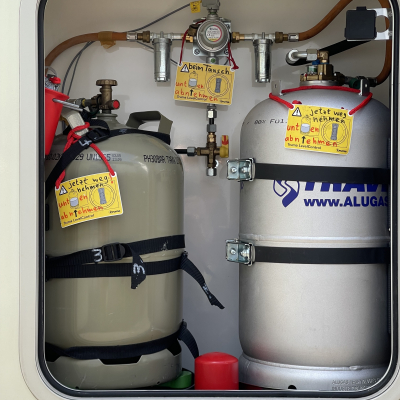

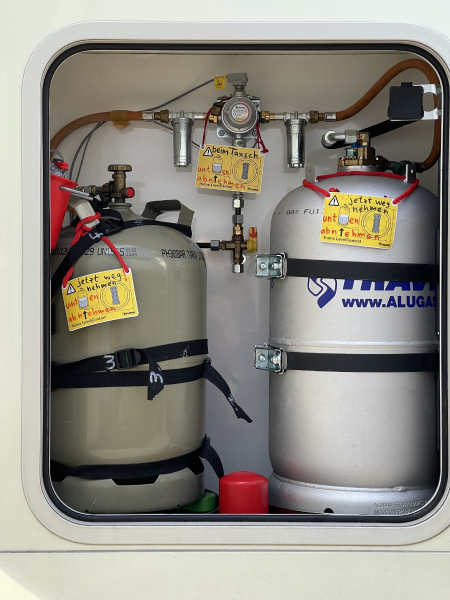

| Gas installation | 1x 11 kg Gasflasche 1x 14kg Gastankflasche |
| Other | |
|
Berechnung RNK ================= Küche Oberschrank Oberschrank Länge ?cm x Breite ?cm = [•Oberschrank-Fläche ?m2 Quadratmeter] [•Oberschrank-Fläche Unterschrankm2 Quadratmeter] x Höhe Oberschrank cm = [•Oberschrank-Volumen ?m3 Kubikmeter] Einschubhöhe Zugriff --------------------- Küchen Wanne Wanne Länge 120cm x Breite 65cm = [•Wanne-Fläche 0,78m2 Quadratmeter] [•Wanne-Fläche 0,78m2 Quadratmeter] x Höhe Wanne 60cm = [•Wanne-Volumen 0,468m3 Kubikmeter] --------------------- Gaskocher Gaskocher Länge ?cm x Breite ?cm = [•Gaskocher-Fläche ?m2 Quadratmeter] [•Gaskocher-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Gaskocher-Volumen ?m3 Kubikmeter] ------------------------ Unterschrank Unterschrank Länge ?cm x Breite ?cm = [•Unterschrank-Fläche ?m2 Quadratmeter] [•?-Fläche Unterschrankm2 Quadratmeter] x Höhe Unterschrank cm = [•Unterschrank-Volumen ?m3 Kubikmeter] Einschubhöhe Zugriff --------------------- | |

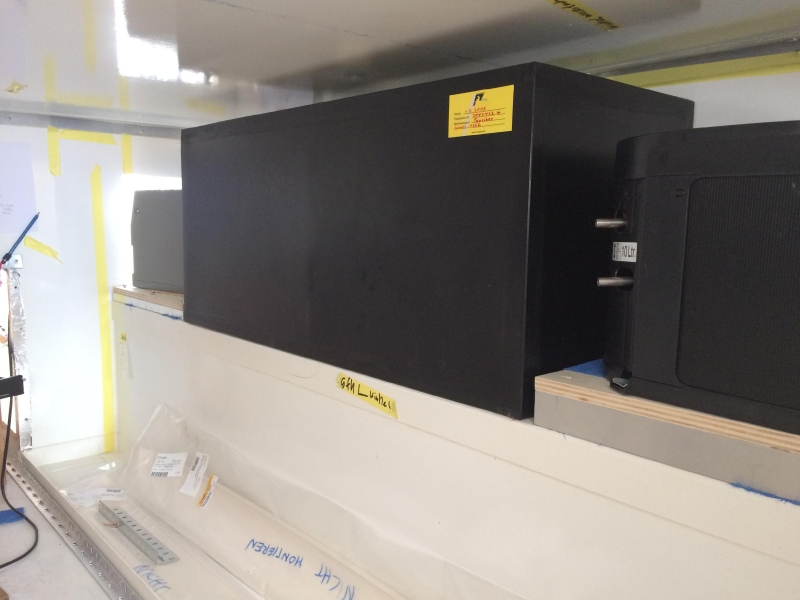

| Manufacturer and type of fridge / cooler | Hanseatic Kompressor HKGK14349CBI Kühl-Gefrierschrank Energieverbrauch 0,343kWh/Tag 125 kWh/Jahr ERSETZT Dometic RMD 8555 Absorber |
|---|---|
| Other | |
|
Berechnung RNK Höhe 143 cm Breite 49,5 cm Tiefe 56,2 cm 0,3978117 Kubikmeter Gewicht 52 kg Volumen Kühlschrank 122 Liter Volumen Gefrierschrank 53 Liter 0,122 Kubikmeter + 0,55 Kubikmeter = 0,177 Kubikmeter Volumen Gefrierschrank-Wannen ==================== Ebene 2 Kühlschrank-Oberschrank Länge ?cm x Breite ?cm = [•Kühlschrank-Oberschrank-Fläche ?m2 Quadratmeter] [•Kühlschrank-Oberschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Oberschrank-Volumen ?m3 Kubikmeter] Kühlschrank Länge ?cm x Breite ?cm = [•Kühlschrank-Fläche ?m2 Quadratmeter] [•Kühlschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Volumen ?m3 Kubikmeter] Kühlschrank-Unterschrank Länge ?cm x Breite ?cm = [•Kühlschrank-Unterschrank-Fläche ?m2 Quadratmeter] [•Kühlschrank-Unterschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Unterschrank-Volumen ?m3 Kubikmeter] ----------------- | |
| Voltage in the chassis | 12 Volt |
|---|---|
| Voltage in the cabin | 12 Volt |
| 110V / 230V in the cabin? | yes |
| Inverter | Victron Multi Control 12-1600-70 220 Volt ERSETZT Votronic SMI 1200 ST-NVS 220Volt |
| Other | |
|

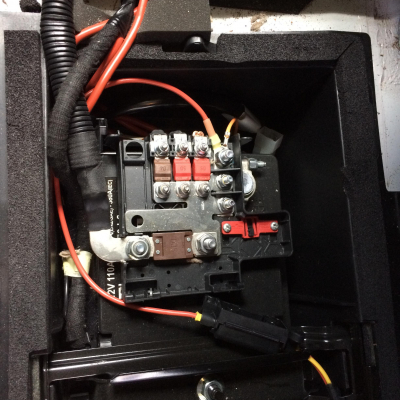

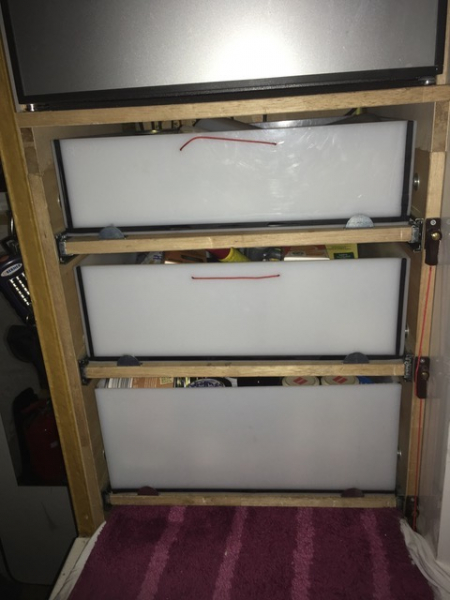

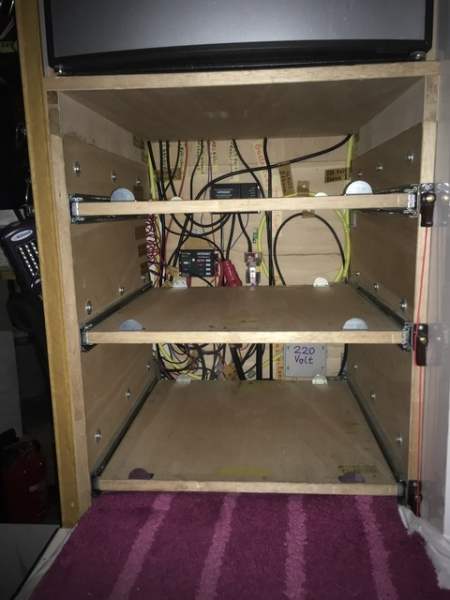

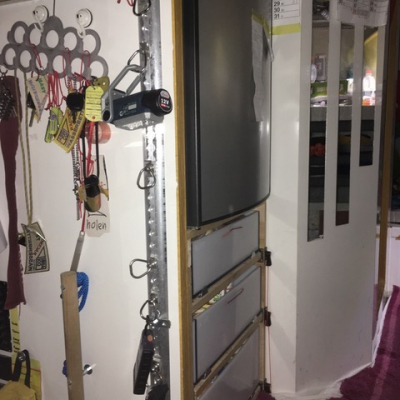

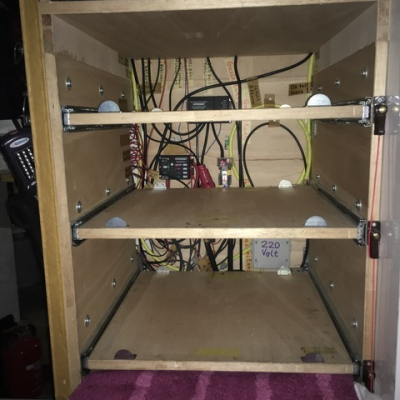

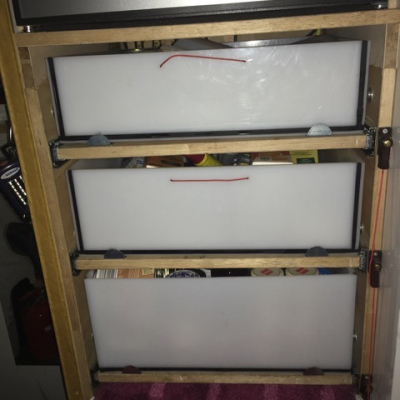

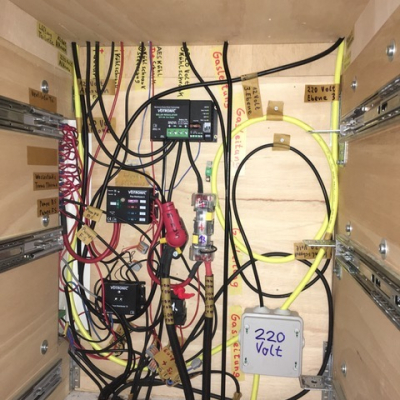

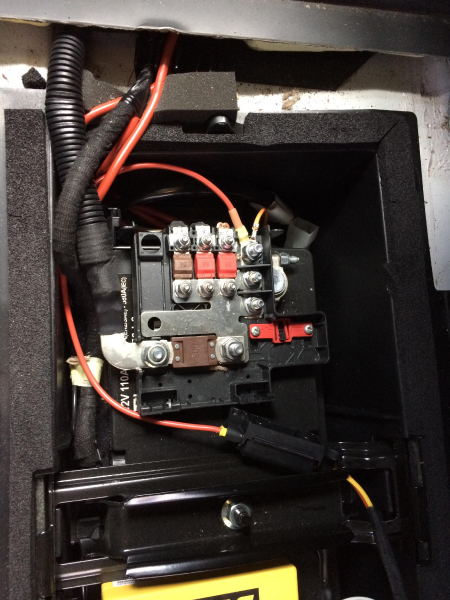

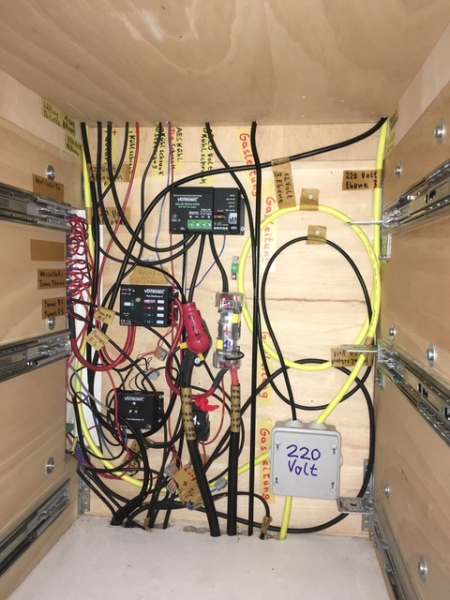

Die Stromverteilung befindet sich in Ebene 2 unterhalb des Kühlschranks, auf der Rückwand des darunter befindlichen Unterschrankes mit den drei Schubladenauszügen. Ursprünglich befand sich das Batterie/Lade/Wandler-Kombigerät direkt darunter im Boden der Ebene 2. Das Batterie/Lade/Wandler-Kombigerät wurde ersetzt durch: Batterieladegerät + 220 Volt Wandler befinden sich im Boden der Ebene 1. Die zwei Batterien befinden sich unterhalb des Beifahresitzes. [•RNK Unterschrank ] [•Unterschrank Länge 0,60m x Breite 0,50m] = [•Unterschrank-Boden-Fläche 0,3m2 Quadratmeter] [•Unterschrank-Boden-Fläche 0,3m2 Quadratmeter] x Höhe 0,67m = [•Unterschrank-Volumen 0,201 Kubikmeter] [•RNK Schubkasten-Auszug-Oben] [•Schubkasten-Auszug-Oben Länge 0,46m x Breite 0,465m] = [•Schubkasten-Auszug-Oben-Boden-Fläche 0,2139m2 Quadratmeter] [•Schubkasten-Auszug-Oben-Boden-Fläche 0,2139m2 Quadratmeter] x Höhe 0,145m = [•Schubkasten-Auszug-Oben-Volumen 0,0310 Kubikmeter] [•RNK Schubkasten-Auszug-Mitte] [•Schubkasten-Auszug-Mitte Länge 0,46m x Breite 0,465m] = [•Schubkasten-Auszug-Mitte-Boden-Fläche 0,2139m2 Quadratmeter] [•Schubkasten-Auszug-Mitte-Boden-Fläche 0,2139m2 Quadratmeter] x Höhe 0,17m = [•Schubkasten-Auszug-Mitte-Volumen 0,0363 Kubikmeter] [•RNK Schubkasten-Auszug-Unten] [•Schubkasten-Auszug-Unten Länge 0,46m x Breite 0,465m] = [•Schubkasten-Auszug-Unten-Boden-Fläche 0,2139m2 Quadratmeter] [•Schubkasten-Auszug-Unten-Boden-Fläche 0,2139m2 Quadratmeter] x Höhe 0,215m = [•Schubkasten-Auszug-Unten-Volumen 0,04598 Kubikmeter] [•RNK Stromverteilung] [•Stromverteilung Tiefe 0,08m x Breite 0,50m] = [•Stromverteilung-Boden-Fläche 0,04m2 Quadratmeter] [•Stromverteilung-Boden-Fläche 0,04m2 Quadratmeter] x Höhe 0,67m = [•Stromverteilung-Volumen 0,0268 Kubikmeter] [•Unterschrank-Volumen 0,201 Kubikmeter] Davon sind [•Stromverteilung-Volumen 0,0268 Kubikmeter] [•Schubkasten-Auszug-Oben-Volumen 0,0310 Kubikmeter] [•Schubkasten-Auszug-Mitte-Volumen 0,0363 Kubikmeter] [•Schubkasten-Auszug-Unten-Volumen 0,04598 Kubikmeter] [•Unterschrank-Volumen 0,201 Kubikmeter] [•Unterschrank-Volumen NUTZUNG 0,14008 Kubikmeter] [•Unterschrank-Volumen AUSZUG-GEHÄUSE-LUFT 0,06092 Kubikmeter] Von Außen ist nichts zu sehen. Durch öffnen der Schubladen hat man Sicht auf die Stromverteilung, z.B. auf die Kontrollleuchten des Solarreglers. Die Stromverteilung ist bei Bedarf durch Herausnahme der Schubladen direkt zugänglich. Die Kabel nach oben gehen: -direkt zum darüber stehen Kühlschrank; -zu den Solarpanelen; -zwei 220 Volt Kabel in den Alkoven und in Ebene 3; -zwei 12 Volt Kabel in den Alkoven und in Ebene 3; Die Kabel nach unten gehen: -zur 220 Volt Landstrom-Einspeisung; -zum 220 Volt Wechselrichter, -zur 12 Volt-Einspeisung; -zu den elektrischen Geräten im Keller; Beleuchtung ohne Kabelverlegung BOSCH LED Akku-Lampe Professional GLI 12Volt mit 2 Ampere Li-Ion Akku 4 Stück TYP 300 300 Lux 16 Stück TYP 330 350 Lux 20x 2 Ampere = 40 Ampere zusätzliche Batteriekapazität Die Lampen können an jeder Position im Fahrzeug angebracht werden. ? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter] [• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter] | |
| Capacity of batteries in the cabin | 1x 480 Ah LiFePO 2x 200 Ah LiFePO |
|---|---|
| Battery type | Bulltron 480Ah, Liontron 200Ah, |
| Battery charger for cabin batteries | Votronic VAC Triple 45 Landstrom und B2B Ladewandler, Victron Multi Control 12-1600-70 220 Volt |
| Battery management | Votronic Shunt + EnergyMonitor + Solaranzeige |
| Other | |
|
Batterie Batterie Länge 47cm x Breite 25cm = [• ?-Fläche ?m2 Quadratmeter] [• ?-Fläche ?m2 Quadratmeter] x Höhe 28cm = [•?-Volumen ?m3 Kubikmeter] Länge 47cm x Breite 25cm = [• ?-Fläche ?m2 Quadratmeter] [• ?-Fläche ?m2 Quadratmeter] x Höhe 28cm = [•?-Volumen ?m3 Kubikmeter] 220 Volt Wandler ? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter] [• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter] 12 Volt Ladegerät ? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter] [• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter] | |

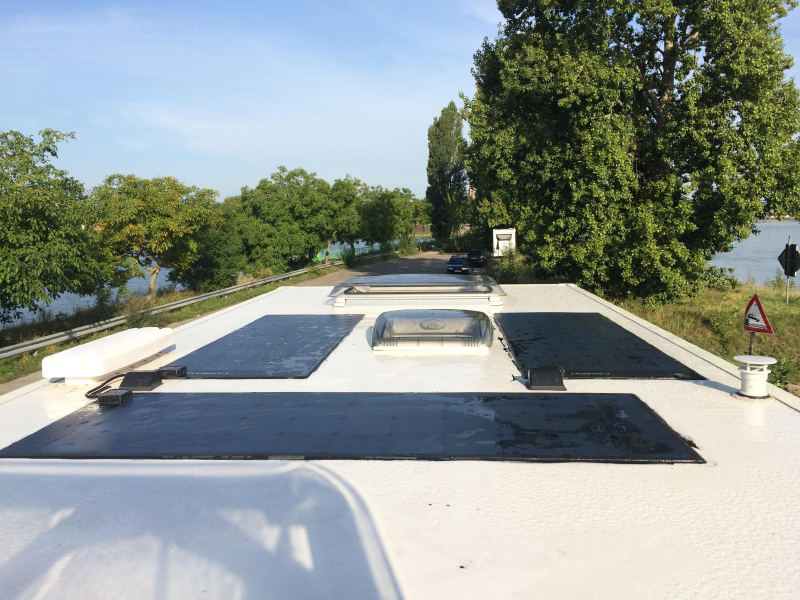

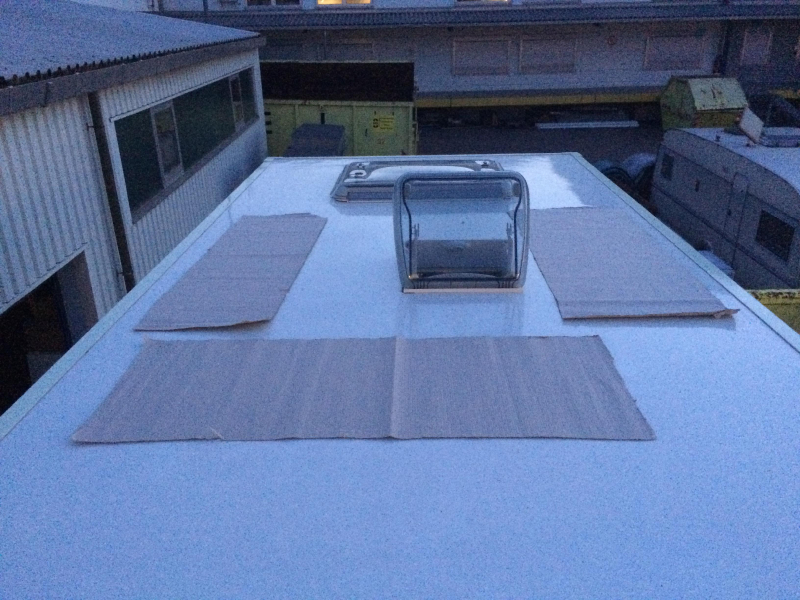

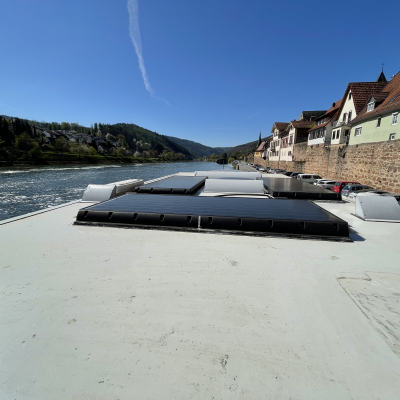

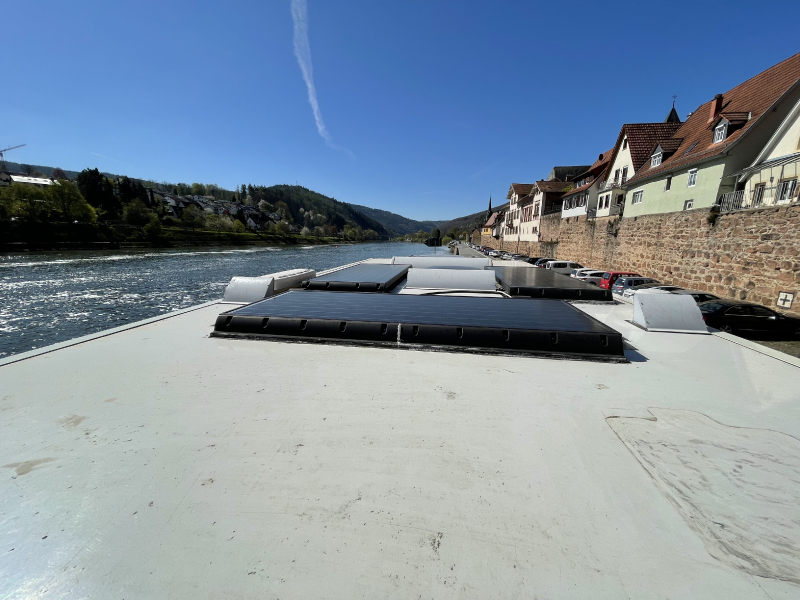

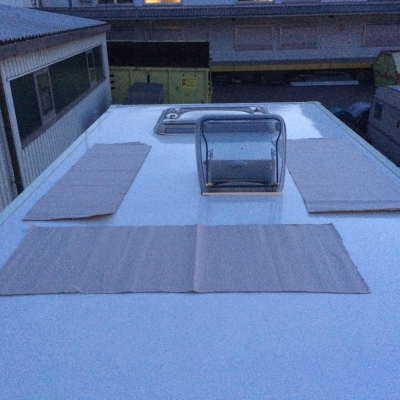

| Solar capacity | 3x Büttner POWER LINE 120 Watt 1329mm x 530mm x 33mm ersetzen defekte delaminierte 3x 135 Watt ETFE Solarpanel flexibel, 1477mm x 540mm x 3mm / Zusätzlich ein variabel einsetzbares Modul SUNBEAMsystem Nordic N100F 100 Watt |
|---|---|

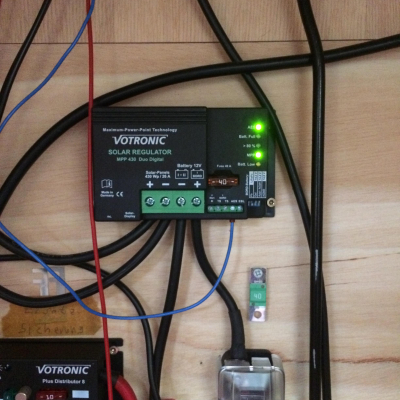

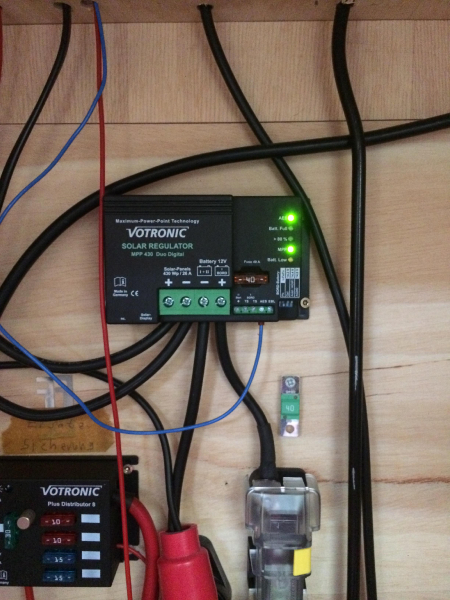

| Solar controller | Votronic MBB 430 |
| Fuel cell | no |
| Power generator | Honda EU 10i Stromgenerator 230 V 1000 W |

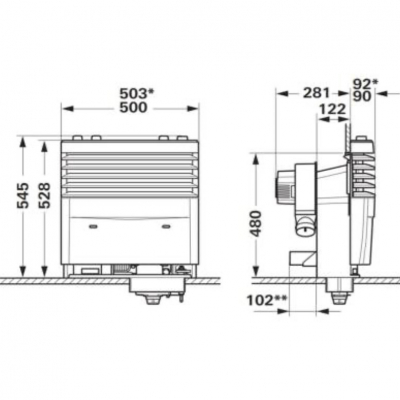

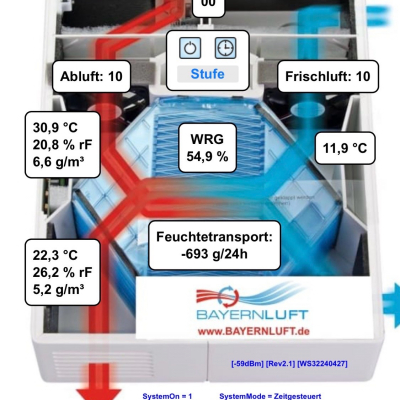

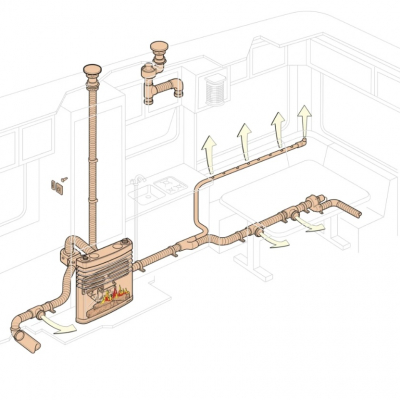

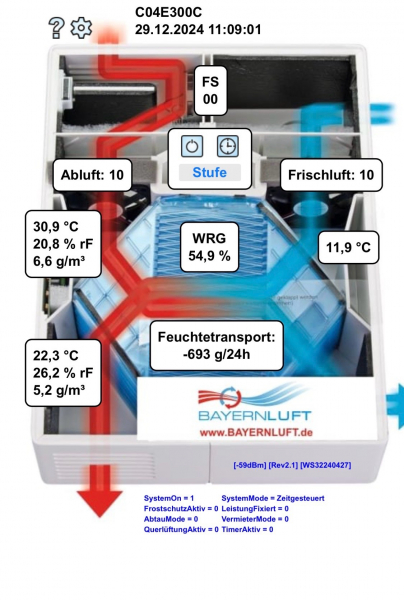

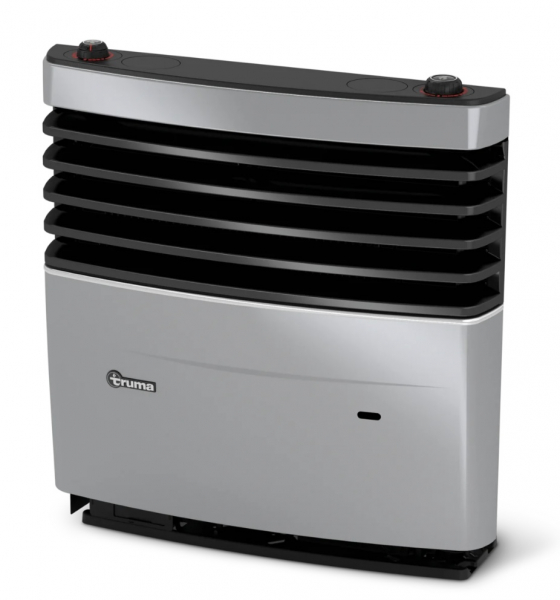

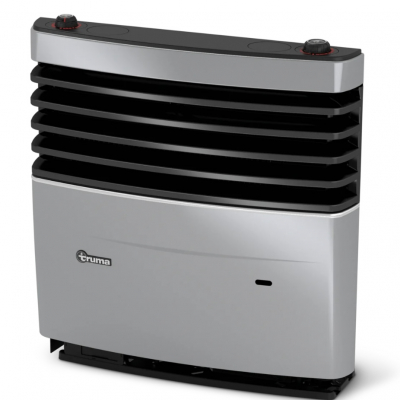

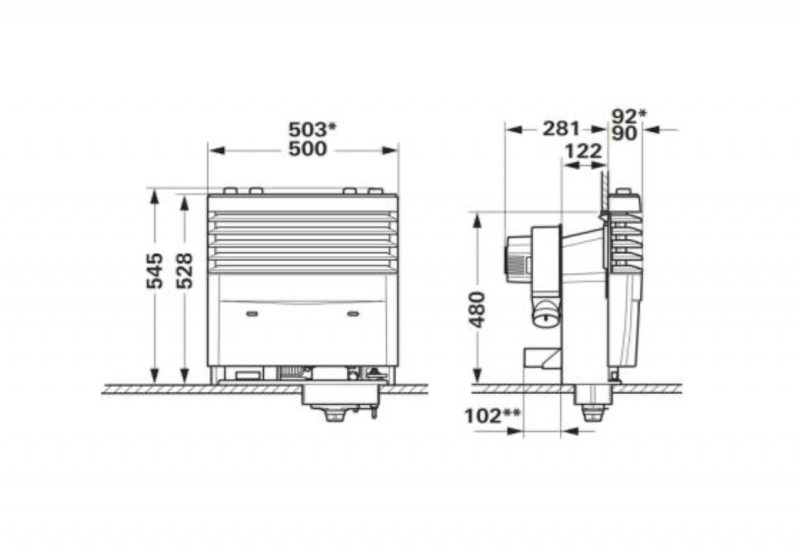

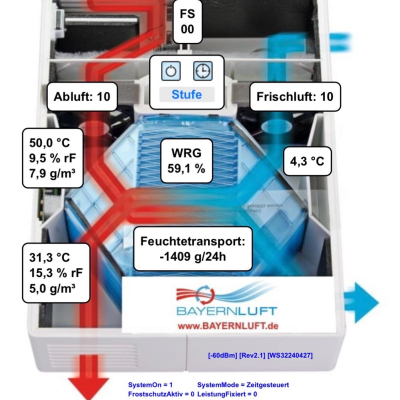

| Manufacturer and type of heating system | Truma S 3004 Gasheizung, keine Elektronik - benötigt zum Betrieb keinen Strom; der Minimum-Gasverbrauch ist 30 Gramm Gas pro Stunde = 720 Gramm Gas am Tag; BACKUP/Stromverbraucher DREO DR-HSH004 ERSETZT NORDIC HOME HTR-520 220 Volt Elektro Heizlüfter Lüftung/Wärmerückgewinnung BAYERNLÜFTER Comfort mit Feuchteautomatik |
|---|---|
| Warm water processing | ELGENA 30 Liter Wärmetauscher 220 Volt + Truma Gasboiler 10 Ltr |
| Cab heating | Webasto Thermo Top C Warmluft |
| Other | |
|
Gasverbrauch der Truma S 3004 Gasheizung Die Truma S 3004 hat eine Brennkammer mit einer Zündflamme. Der Minimum-Gasverbrauch durch die Zündflamme ist: 30 Gramm Gas pro Stunde; 720 Gramm Gas am Tag; Eine Gasflasche mit 11000 Gramm reicht im Betrieb mit der Zündflamme maximal 15 Tage; Beim Minimum-Gasverbrauch durch die Zündflamme ist: Temperatur im Innenraum plus +12 Grad bei minus -1 Grad Außentemperatur; Temperatur im Innenraum plus +10 Grad bei minus -10 Grad Außentemperatur Gasverbrauch der Truma S 5000 Gasheizung Die Truma S 5000 hat zwei Brennkammern mit jeweils einer Zündflamme. Der Minimum-Gasverbrauch durch zwei Zündflamme ist dann: 60 Gramm Gas pro Stunde; 1440 Gramm Gas am Tag; Eine Gasflasche mit 11000 Gramm reicht im Betrieb mit zwei Zündflammen maximal in 7,5 Tage. | |
| Explanation of gas system | |
|---|---|
|

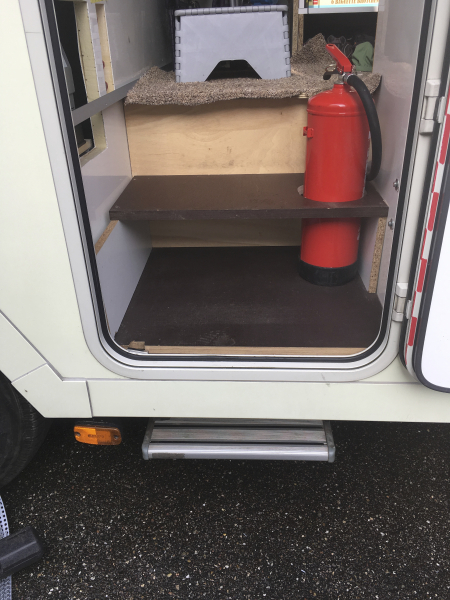

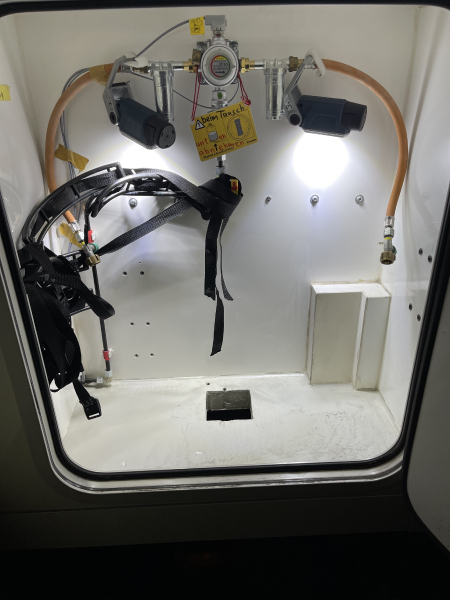

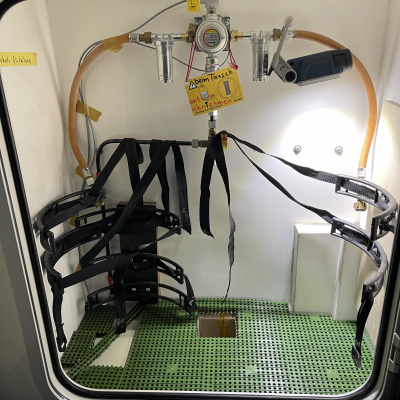

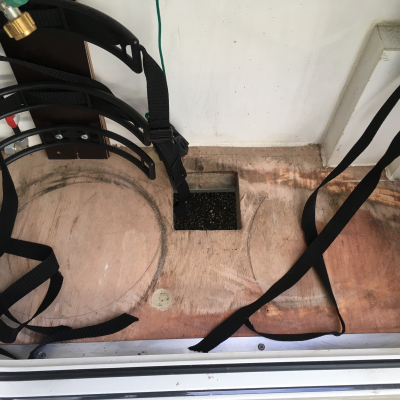

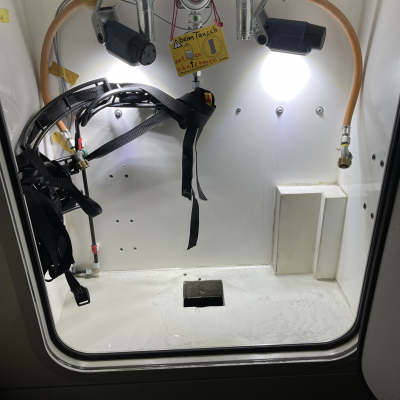

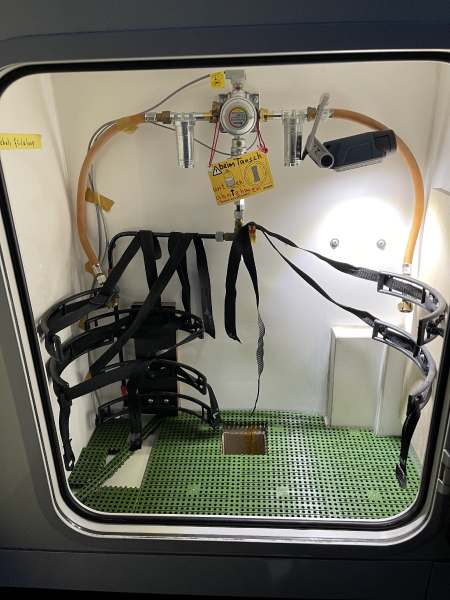

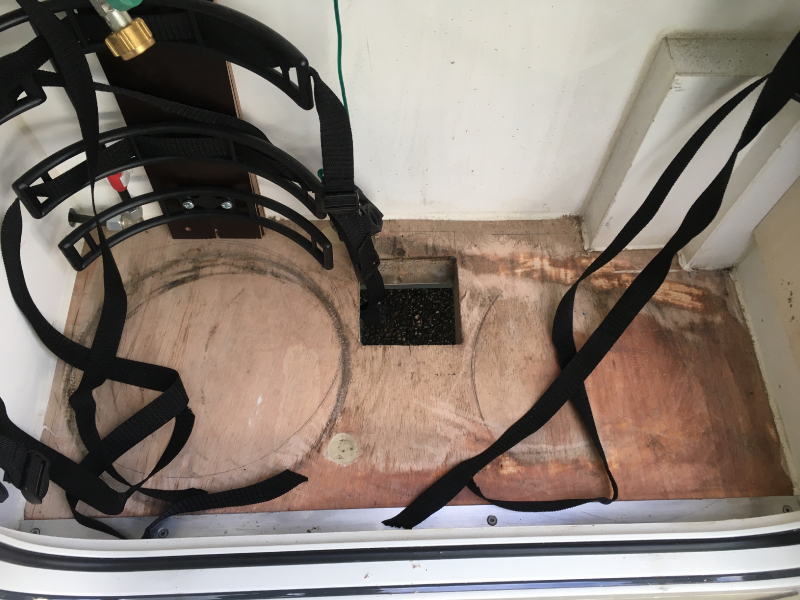

A must have, but hopefully never a must use. Der Feuerlöscher griffbereit eingelassen in die Stufe am Eingang auf der Seite der Türscharniere. Kondenswasser an den Gasflaschen tropft auf den Holzboden und bildet Stockflecken. Holzboden reinigen und wasserfest streichen. Umgedrehte Fußmatte dient als Unterlüftung. Das Kondenswasser wird links in einem Topfuntersetzer und rechts in einem Edelstahltablett aufgefangen. 1x 11kg Gasflasche wechselbar 1x 14kg Alu-Gastankflasche festeinbau für Gasherd Truma S3004 Truma Gasboiler 10 Liter ========================== Truma S3004 ? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter] [• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter] ============================ Gastank ? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter] [• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter] |

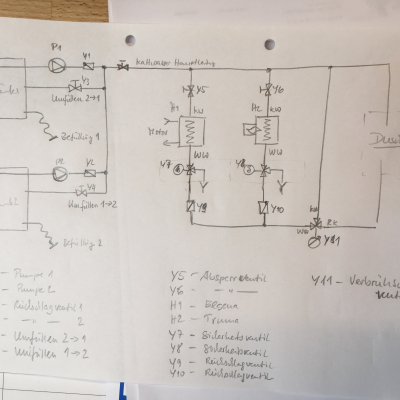

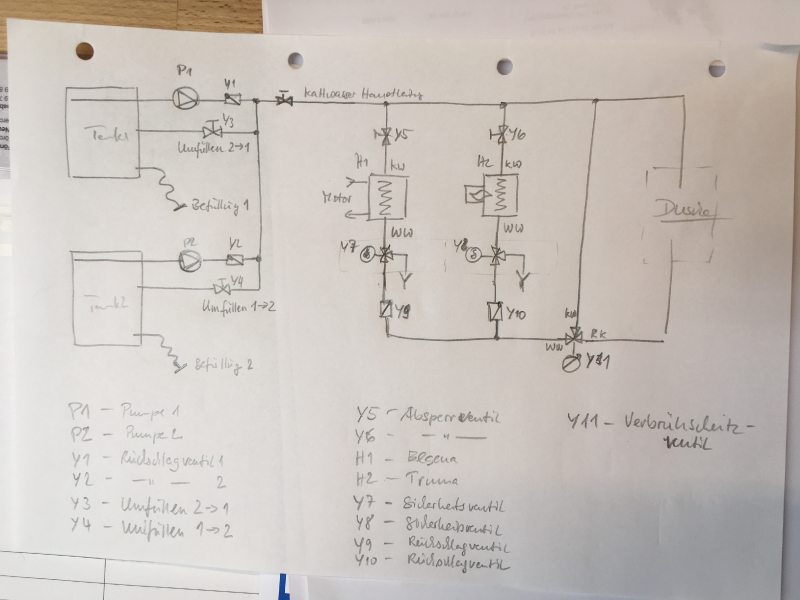

| water flow | 2x Lilie Classic Pumpe über flexible Schlauchleitungen, Kalwasser Lilie blau, Warmwassr Lilie rot |
|---|---|
| Water filtration system | Filterung erfolgt beim Befüllen der Wassertanks über einen externen Wasserfilter von famous water |

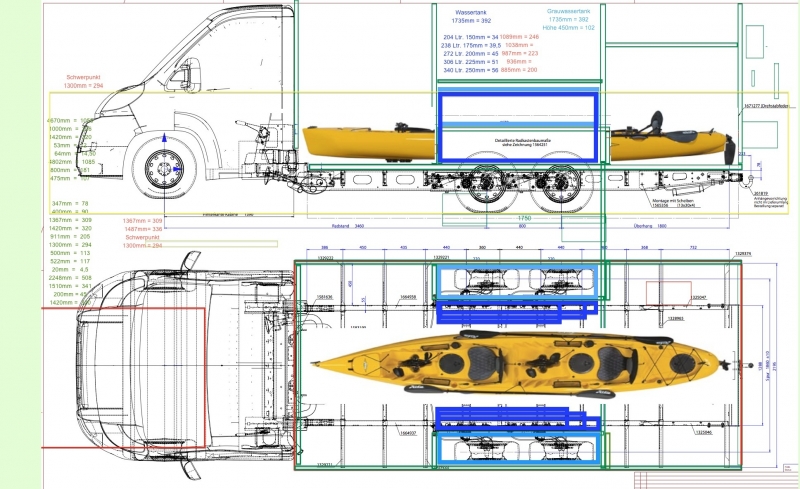

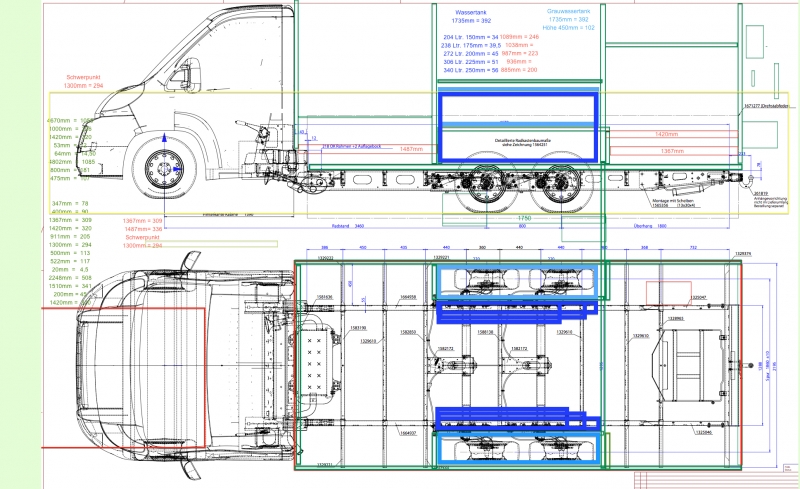

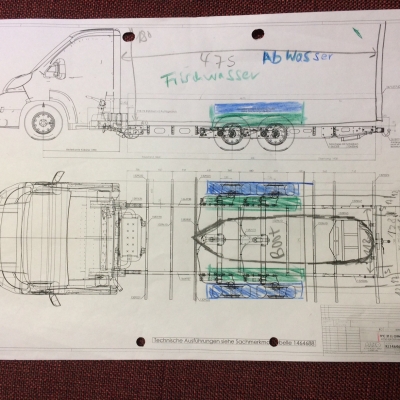

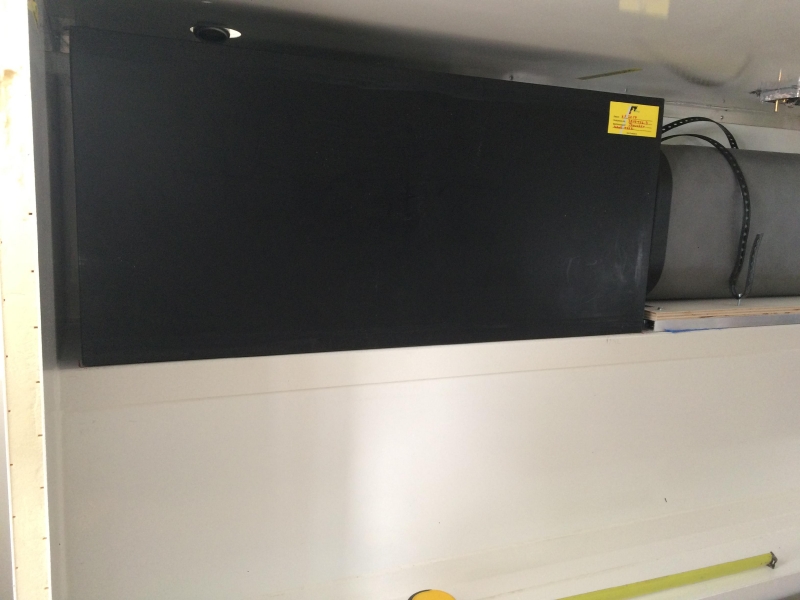

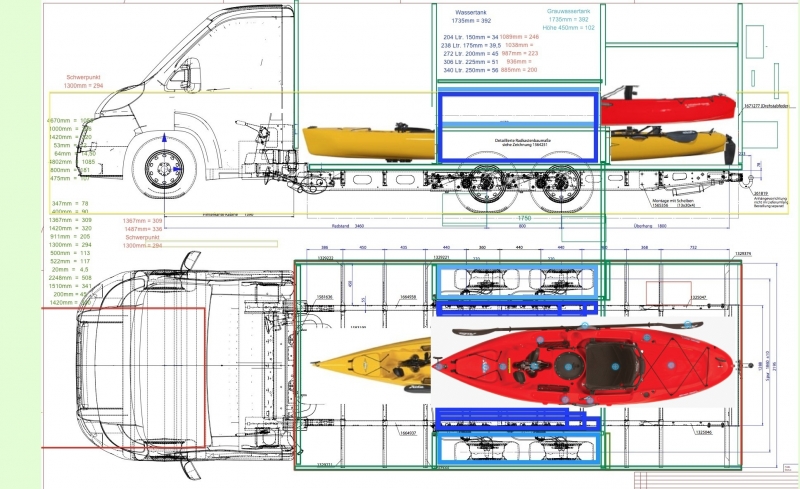

| Capacity of fresh water tank(s) | 2x 220 Liter FT Design Tankbau, zusätzlich 80 Liter Frischwasser über 20 Liter Hahn-Kanister |
| Capacity of waste water tank(s) | 2x 120 Liter FT Design Tankbau |
| Other | |
|

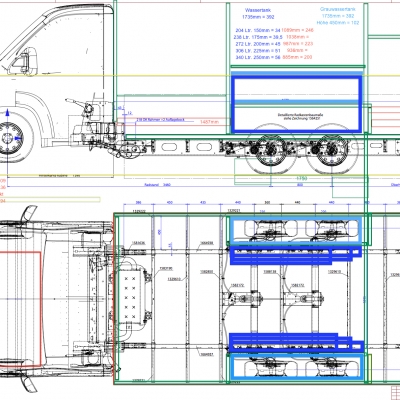

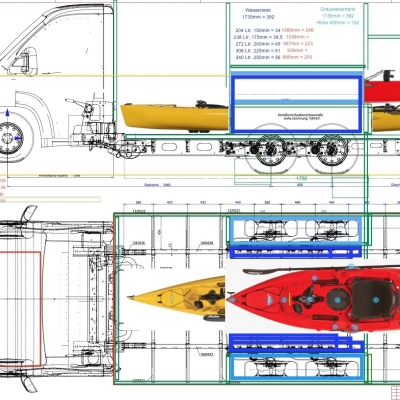

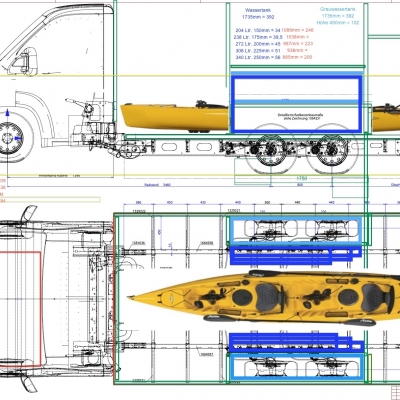

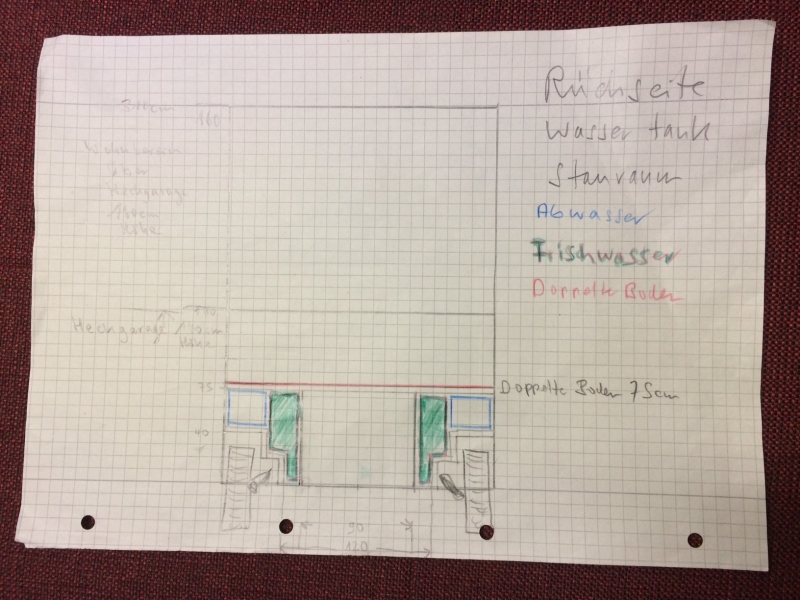

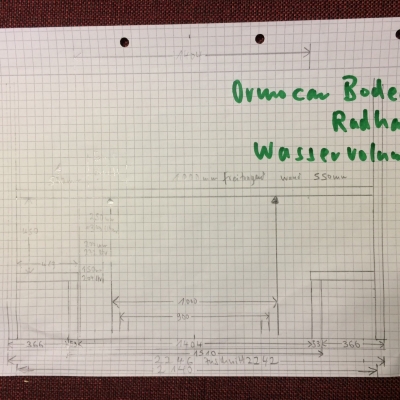

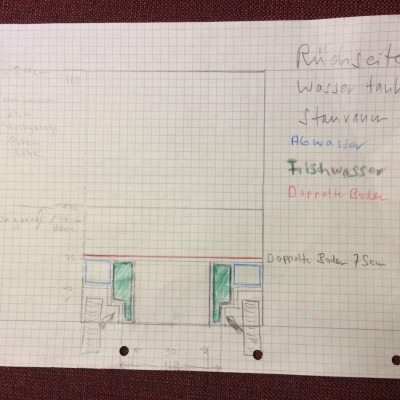

Wassertank-FS Fahrerseite Grauwassertank-FS ELGENA 30 Liter Wärmetauscher am Motorkühlkreislauf. Die Wassertanks und der Wärmetauscher stehen in einer geschlosssenen GfK-Wanne mit Wasserablauf durch den Boden. Wassertank-BF Beifahrerseite Grauwassertank-FS Truma Gasboiler 10 Ltr Die Wassertanks und der Gasboiler stehen in einer geschlosssenen GfK-Wanne mit Wasserablauf durch den Boden. Berechnung Wassertank-FS-Volumen bei Länge 162cm x Höhe 75cm mit unterschiedlichen Breiten Je nach Breite von Wassertanks FS und Wassertank BF ergibt sich einer Volumen der Wassertanks Breite Wassertank ergibt Volumen m3 x 2 Tanks = Gesamtwasservorrart 15,0cm = 0,204 m3 = 408 Liter 17,5cm = 0,238 m3 = 476 Liter 20,0cm = 0,272 m3 = 544 Liter 22,5cm = 0,306 m3 = 612 Liter 25,0cm = 0,340 m3 = 680 Liter Je nach Breite von Wassertanks FS und Wassertank BF ergibt sich eine andere Breite der Garage Breite Wassertank ergibt Breite Garage 15,0cm = 108,9cm 17,5cm = 103,8cm 20,0cm = 98,7cm 22,5cm = 93,6cm 25,0cm = 88,5cm Wassertank-FS Länge 170cm x Breite 15cm = [•Wassertank-FS-Fläche 0,255m2 Quadratmeter] [•Wassertank-FS-Fläche 0,255m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,204m3 Kubikmeter] Wassertank-FS Länge 170cm x Breite 17,5cm = [•Wassertank-FS-Fläche 0,2975m2 Quadratmeter] [•Wassertank-FS-Fläche 0,2975m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,238m3 Kubikmeter] Wassertank-FS Länge 170cm x Breite 20cm = [•Wassertank-FS-Fläche 0,34m2 Quadratmeter] [•Wassertank-FS-Fläche 0,34m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,272m3 Kubikmeter] Wassertank-FS Länge 170cm x Breite 22,5cm = [•Wassertank-FS-Fläche 0,3825m2 Quadratmeter] [•Wassertank-FS-Fläche 0,3825m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,306m3 Kubikmeter] Wassertank-FS Länge 170cm x Breite 25cm = [•Wassertank-FS-Fläche 0,425m2 Quadratmeter] [•Wassertank-FS-Fläche 0,425m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,340m3 Kubikmeter] Wassertank-BF Wassertank-BF Länge ?cm x Breite ?cm = [•Wassertank-BF-Fläche ?m2 Quadratmeter] [•Wassertank-BF-Fläche ?m2 Quadratmeter] x Höhe cm = [•Wassertank-BF-Volumen ?m3 Kubikmeter] ---------------------- Grauwassertank-FS Grauwassertank-FS Länge ?cm x Breite ?cm = [•Grauwassertank-FS-Fläche ?m2 Quadratmeter] [•Grauwassertank-FS-Fläche ?m2 Quadratmeter] x Höhe cm = [•Grauwassertank-FS-Volumen ?m3 Kubikmeter] Grauwassertank-BF Grauwassertank-BF Länge ?cm x Breite ?cm = [•Grauwassertank-BF-Fläche ?m2 Quadratmeter] [• Grauwassertank-BF-Fläche ?m2 Quadratmeter] x Höhe cm = [•Grauwassertank-BF-Volumen ?m3 Ku ---------------------- Pumpe/Verteiler ? Länge ?cm x Breite ?cm = [•?-Fläche ?m2 Quadratmeter] [•?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter] ---------------------- Wasserboiler-I ELGENA 30 Liter Wärmetauscher mit Motorkühlwasser, zusätzlich Elektro 230 Volt Wasserboiler-I Länge ?cm x Breite ?cm = [•Wasserboiler-I-Fläche ?m2 Quadratmeter] [•Wasserboiler-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Wasserboiler-I-Volumen ?m3 Kubikmeter] ---------------------- Wasserboiler-II TRUMA Boiler mit Gas Wasserboiler-II Länge ?cm x Breite ?cm = [•Wasserboiler-II-Fläche ?m2 Quadratmeter] [• Wasserboiler-II-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Wasserboiler-II-Volumen ?m3 Kubikmeter] | |
| Manufacturer and type of toilet | Nature Head Trenntoilette, Komplettumbau von Kompost auf Beutel; Rührwerk entfernt, Klappe entfernt-Öffnung vergrößert, komplettes Innenleben entfernt, Kunststoffbehälter eingesetzt zur leichteren Aufnahme/Entnahme der Beutel; |
|---|---|
| Other | |
|

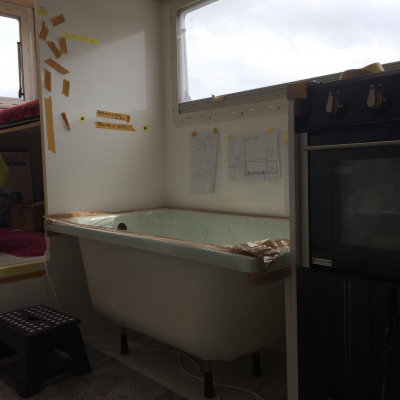

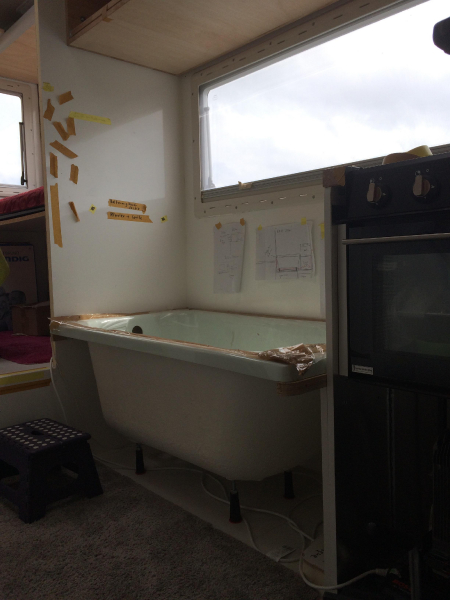

Küchenbereich (Bade-) Wanne L:120cm B:68cm H:60cm Bad/Toi/Dusche Bad/Toi/Dusche Länge 1180cm x Breite 900cm = [•Bad/Toi/Dusche-Fläche ?m2 Quadratmeter] [•Bad/Toi/Dusche-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad/Toi/Dusche-Volumen ?m3 Kubikmeter] ----------------- Waschtisch ? Länge ?cm x Breite ?cm = [•?-Fläche ?m2 Quadratmeter] ----------------- Waschbecken Volumen in Liter Länge x Breite ----------------- Bad-Oberschrank-I Bad-Oberschrank-I Länge 120cm x Breite ?cm = [•Bad-Oberschrank-I-Fläche ?m2 Quadratmeter] [•Bad-Oberschrank-I-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad-Oberschrank-I-Volumen ?m3 Kubikmeter] Bad-Oberschrank-II Bad-Oberschrank-II Länge ?cm x Breite ?cm = [•Bad-Oberschrank-II-Fläche ?m2 Quadratmeter] [•Bad-Oberschrank-II-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad-Oberschrank-II-Volumen ?m3 Kubikmeter] Bad-Unterschrank Bad-Unterschrank Länge ?cm x Breite ?cm = [•Bad-Unterschrank-Fläche ?m2 Quadratmeter] [•Bad-Unterschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad-Unterschrank-Volumen ?m3 Kubikmeter] ----------------- Bad-Ablage Bad-Ablage Länge ?cm x Breite ?cm = [•Bad-Ablage-Fläche ?m2 Quadratmeter] [•Bad-Ablage-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad-Ablage-Volumen ?m3 Kubikmeter] | |
| Rear carrier | nein |
|---|---|
| Roof rack | nein |
| Storage boxes | nein |
| Outside cooking facilities | nein |
| Awning | nein |
| Other | |
|
Anhängerkupplung Kugelkopf ========================================= Berechnung RNK ? Länge ?cm x Breite ?cm = [•?-Fläche ?m2 Quadratmeter] [•?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter] ========================================= Berechnung [•RNK Möbel] [•Möbel Breite cm x Tiefe cm] = [•Möbel Fläche m2 Quadratmeter] [•Möbel Fläche cm2 Quadratmeter] x Höhe cm = [•Möbel Volumen m3 Kubikmeter] | |
