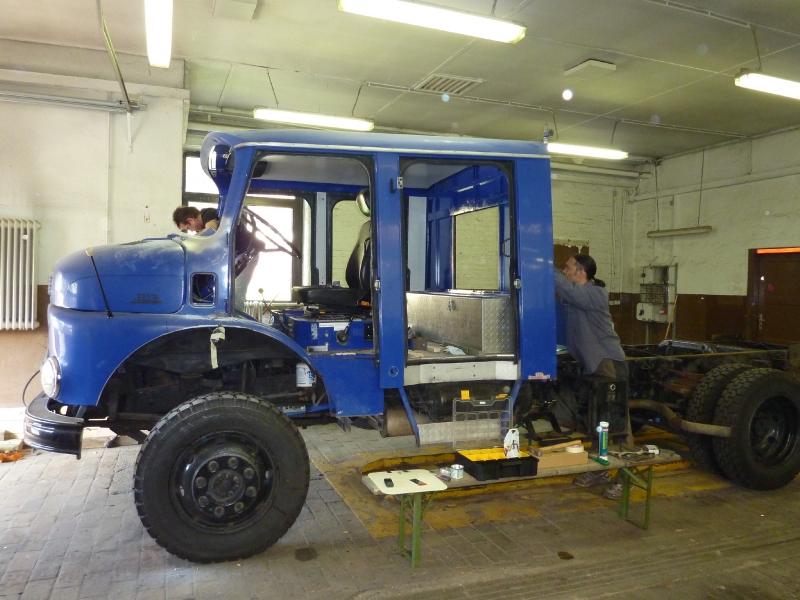

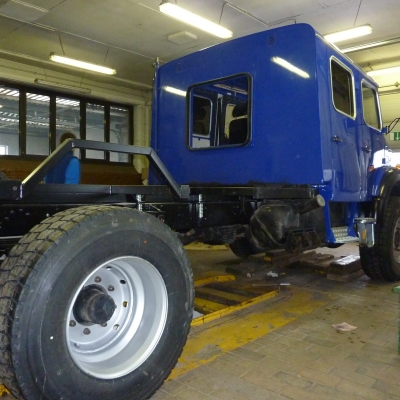

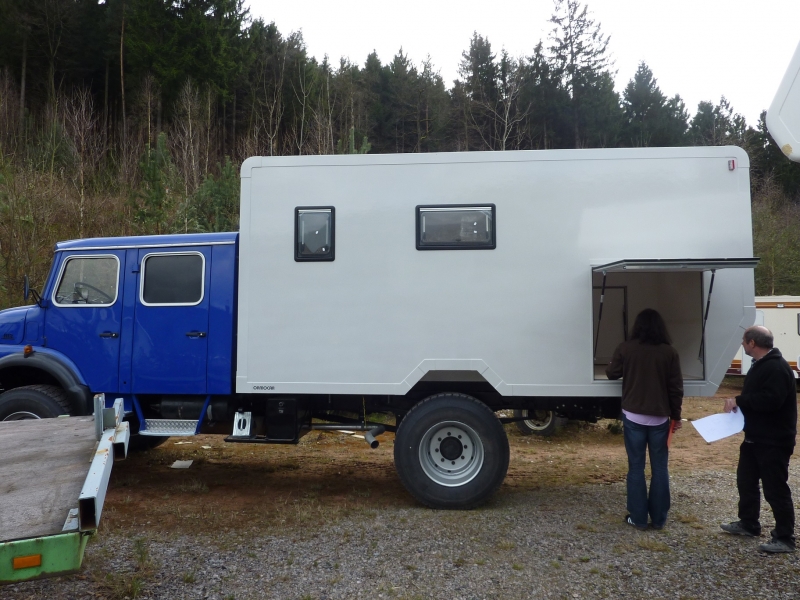

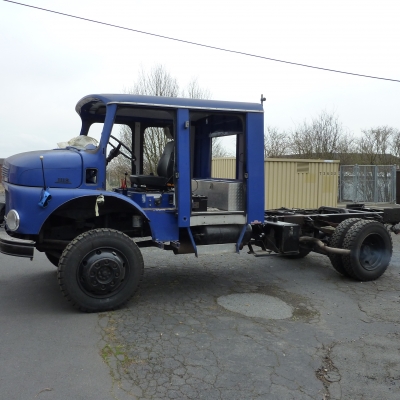

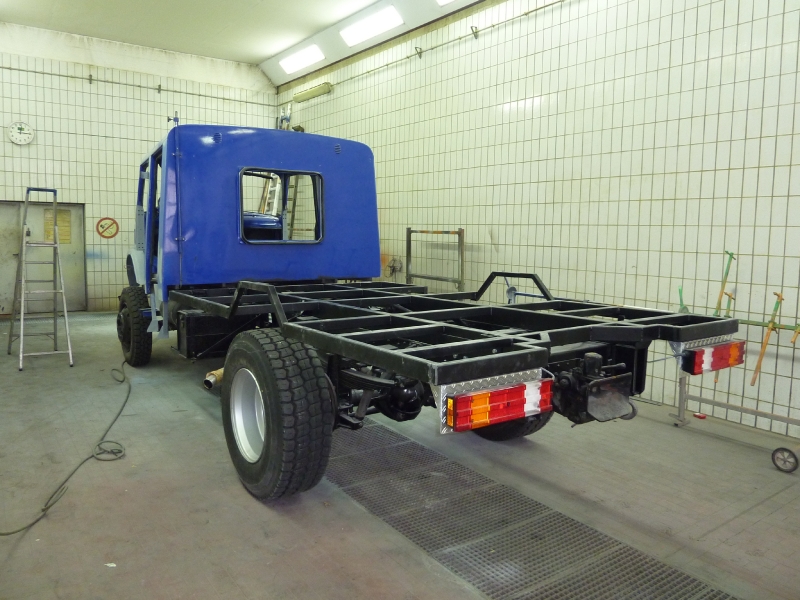

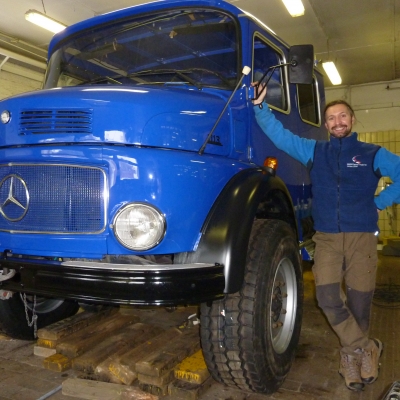

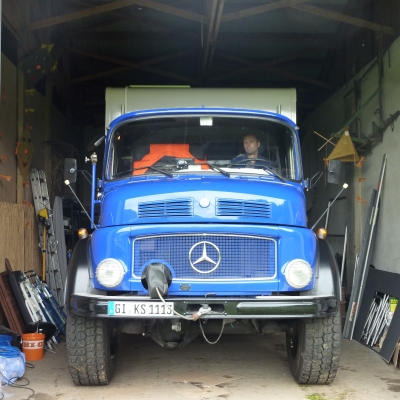

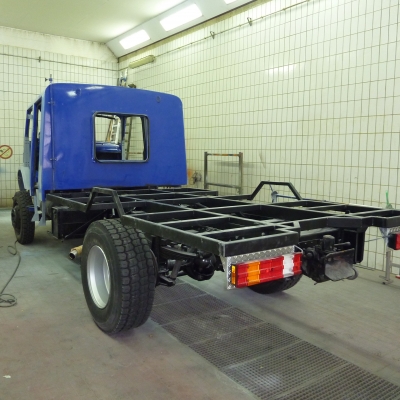

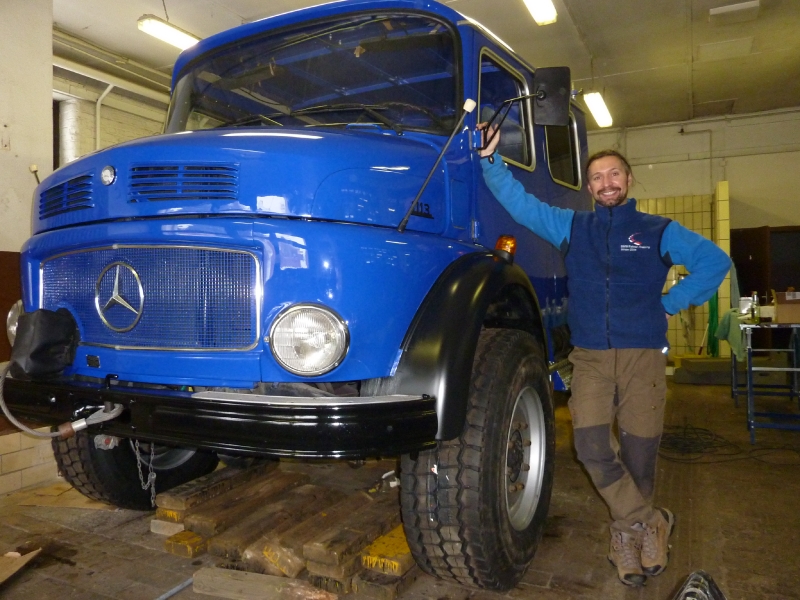

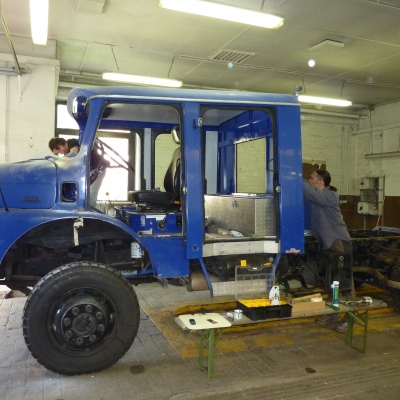

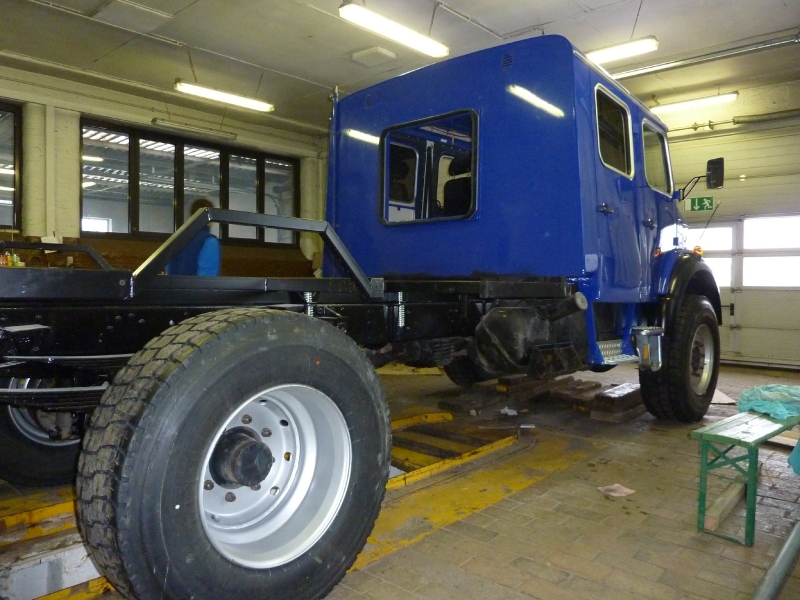

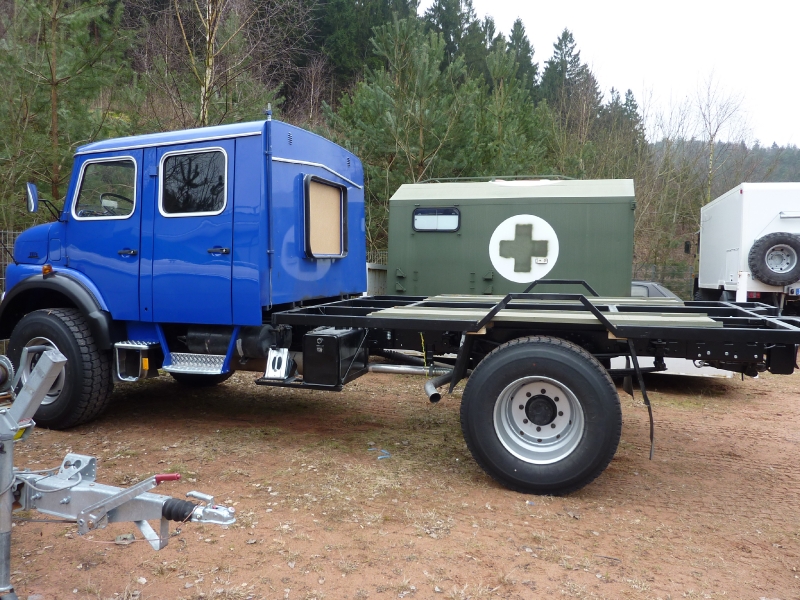

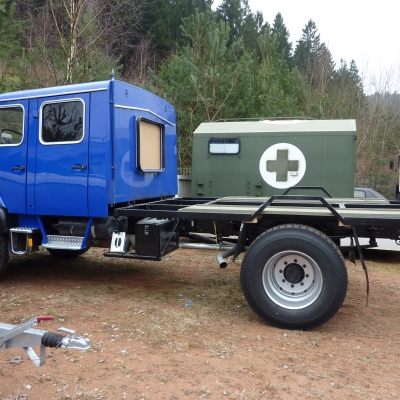

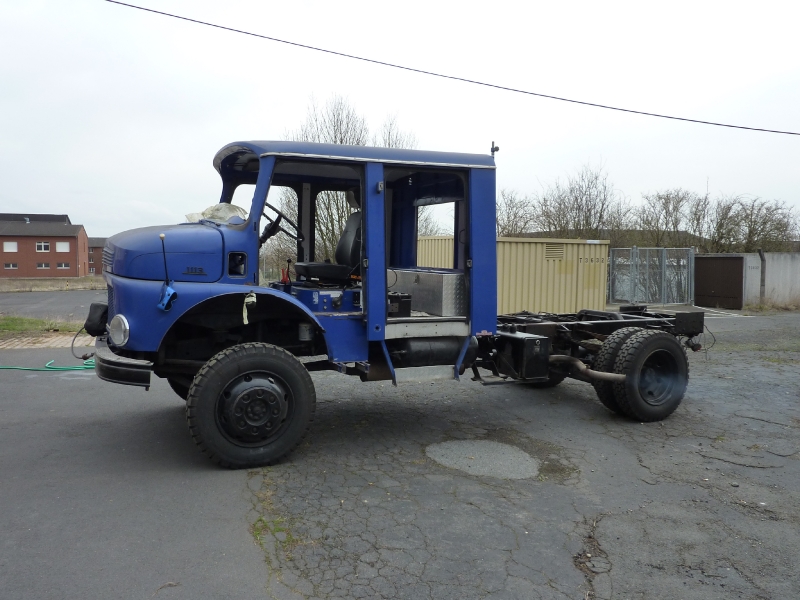

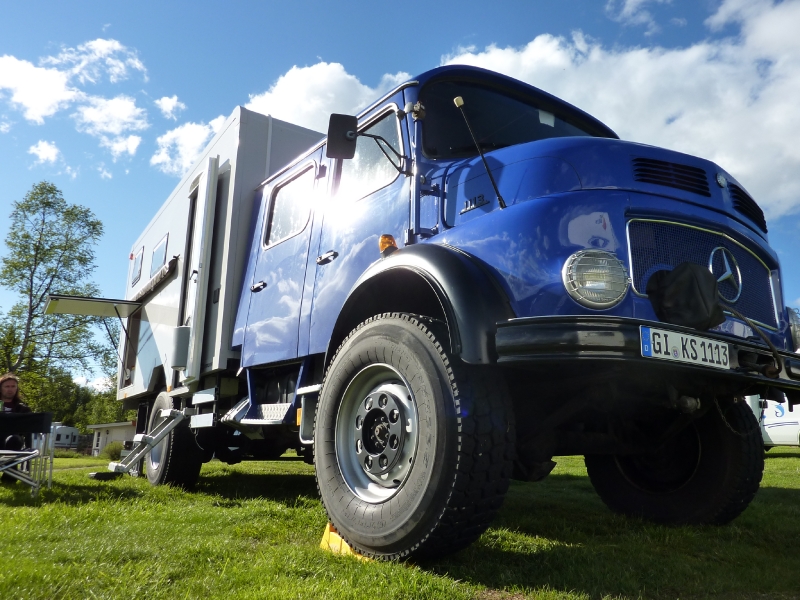

Ewald wurde 2009 vom THW übernommen und musste erst mal komplett restauriert werden. Die Doppelkabine hatte unter der langen Standzeit gelitten, die Türunterseiten, der Windschutzscheibenrahmen, die Innenkotflügel und andere Bleche mussten geschweißt werden. Danach hat Ewald ein neues Kleid im Originalfarbton RAL5002 (ultramarinblau) bekommen. Technisch wurde Ewald sehr gut gewartet und wir mussten zunächst nur sämtliche Öle und Filter wechseln. 2011 hat er dann seinen neuen Aufbau von Ormocar bekommen. Seit dieser Zeit sind wir mit Ewald unterwegs, auch mit lehrer Kabine.

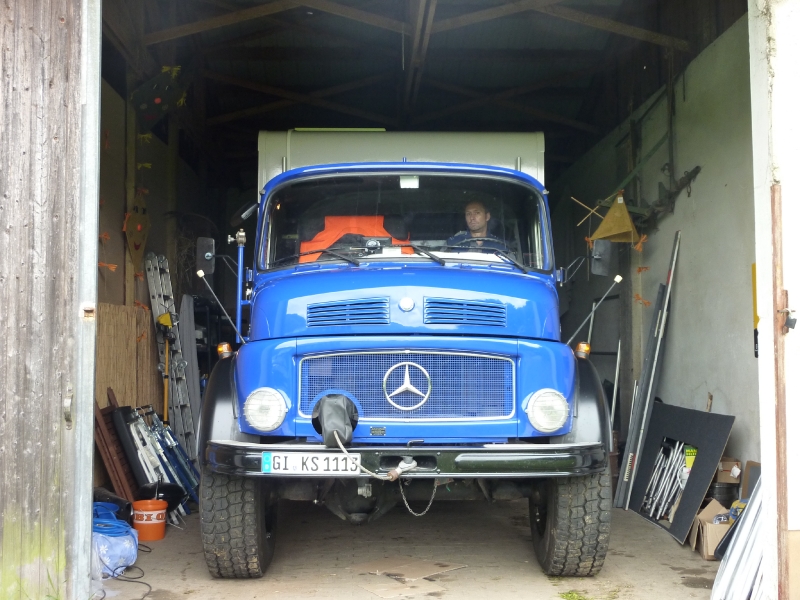

| Manufacturer and model | Mercedes Benz LA1113 B |
|---|---|
| Name | Sandie Schaab & Karsten Reikowski |
| Country | Deutschland/Hessen |
| Website | www.ewaldontour.net |
| Year of manufacture | 22.06.1983 (THW Homberg) |
| For sale? | no |

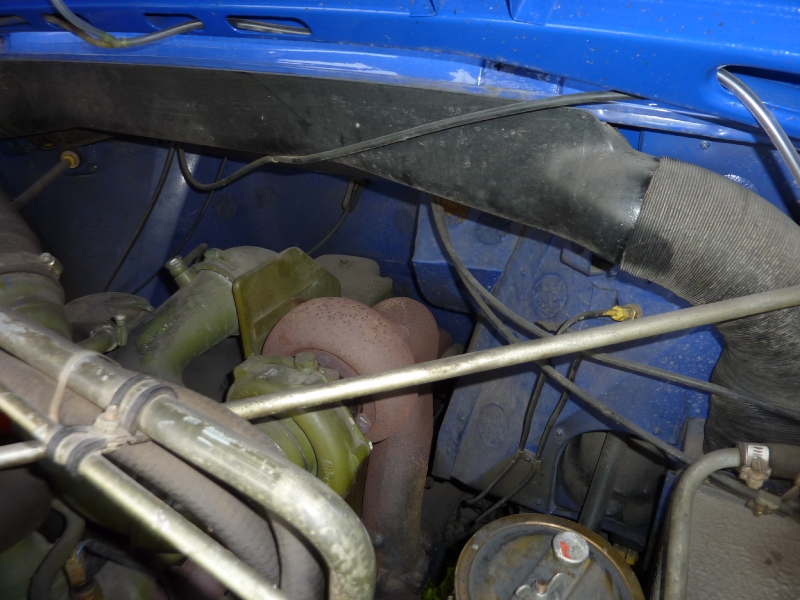

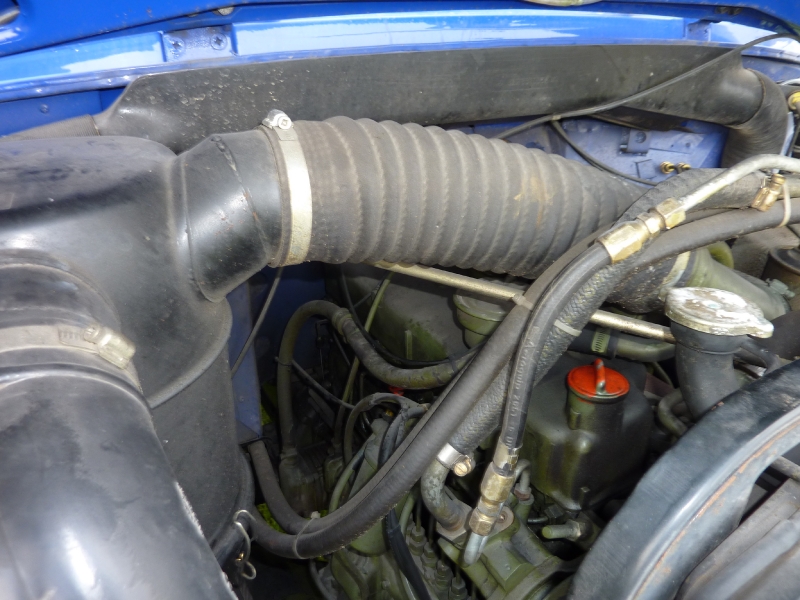

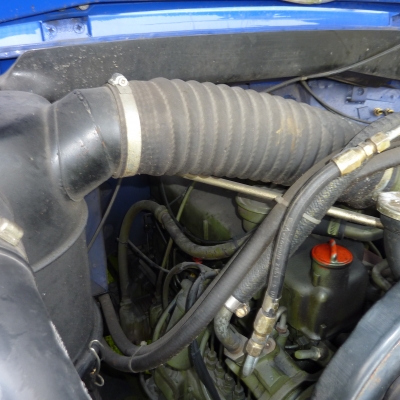

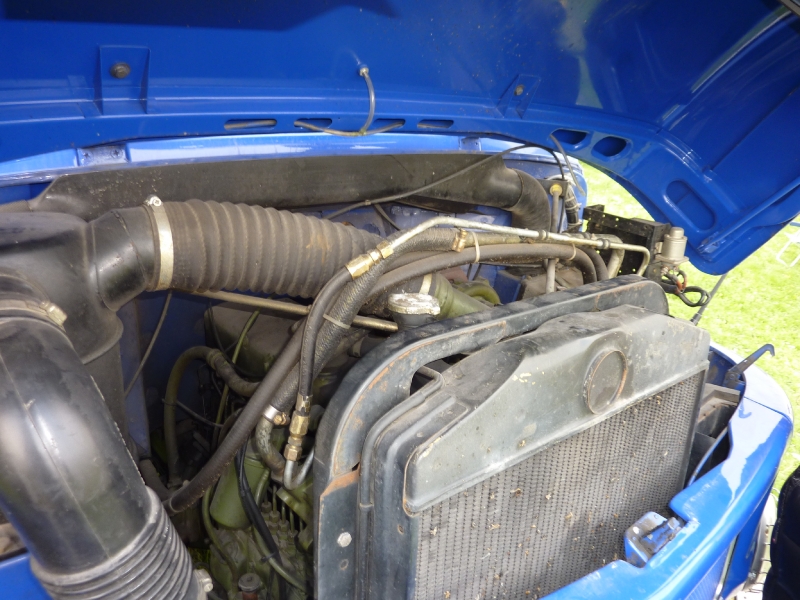

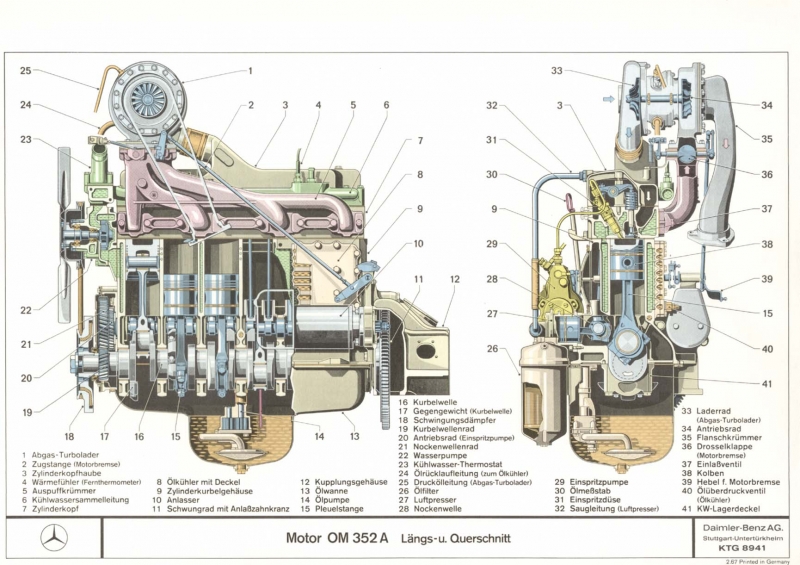

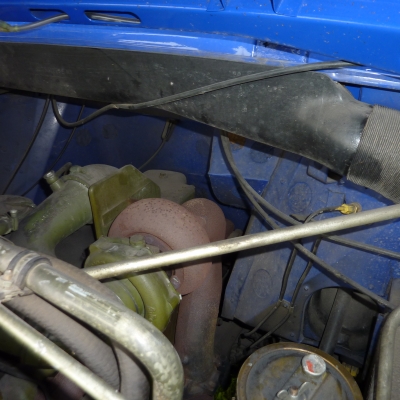

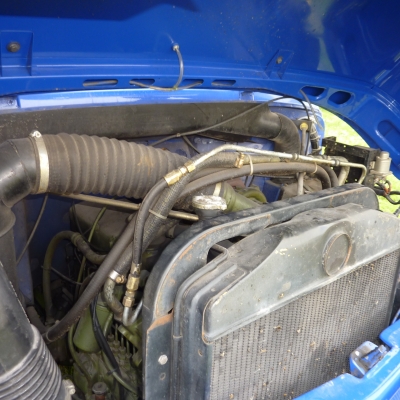

| Engine type | OM 352 A, Turbo Direkteinspritzer, Baumuster 353.911 |
|---|---|
| Cubic capacity | 5638 ccm |
| Number of cylinders | 6 |
| Horsepower | 168 bei 2800 1/min |
| Torque | 490Nm bei 1600 1/min. |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|
| Wheel base | 4200 mm |
| Number of seats | 7 (Doppelkabine) |
| Tyre size | 385/65 R 22,5 152K |
| Rim size | Mefro einteilig 11,75x22,5 |
| Type of tyre | GT 876 / schlauchlos |
| Tank capacity | 135l + 90l |
| Diesel filter | yes |
| Other | |
|
Grammer Luftfeder-Schwingsitze beheizt und belüftet. Rotzler Hydraulikwinde, Zug: 5t nach vorne, 10t nach hinten. Ewald wurde 2015 auf eine schnelle Achsübersetzung umgebaut. Jetzt rennt er 107 km/h ohne Rückenwind! | |
| Permanent or manually selectable 4-wheel drive | pneumatisch zuschaltbar, Untersetzung getrennt schaltbar |
| Diff locks | Diff.-Sperre an Hinterachse |

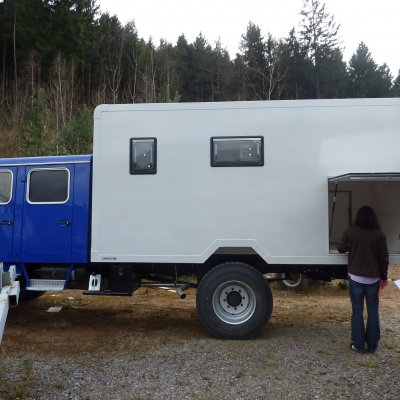

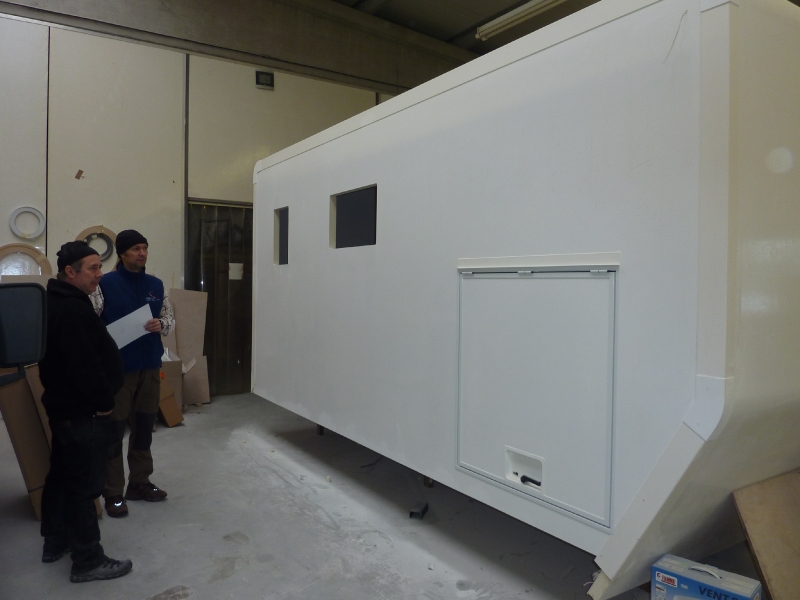

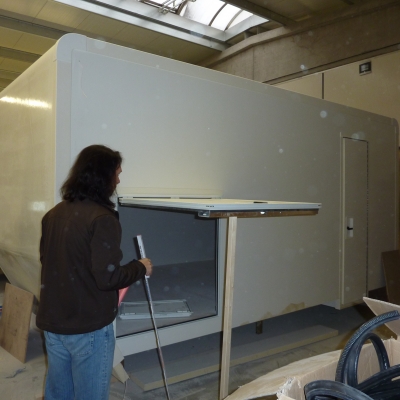

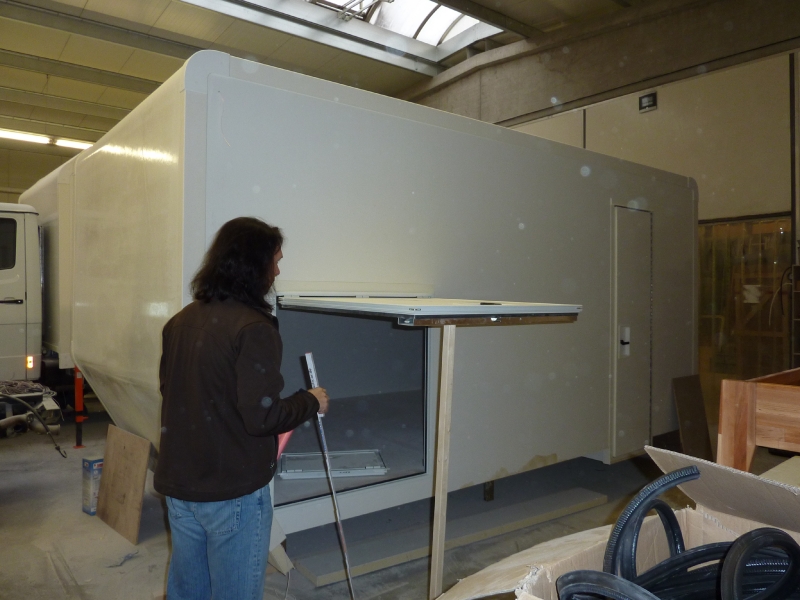

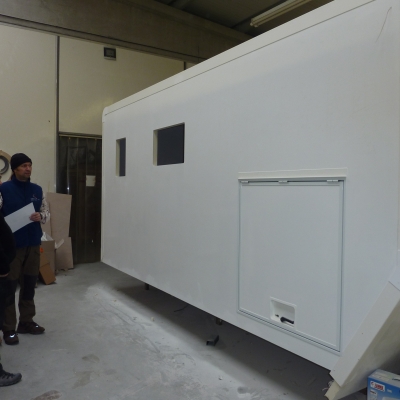

| Manufacturer of the cabin | Ormocar (www.ormocar.de) |
|---|---|

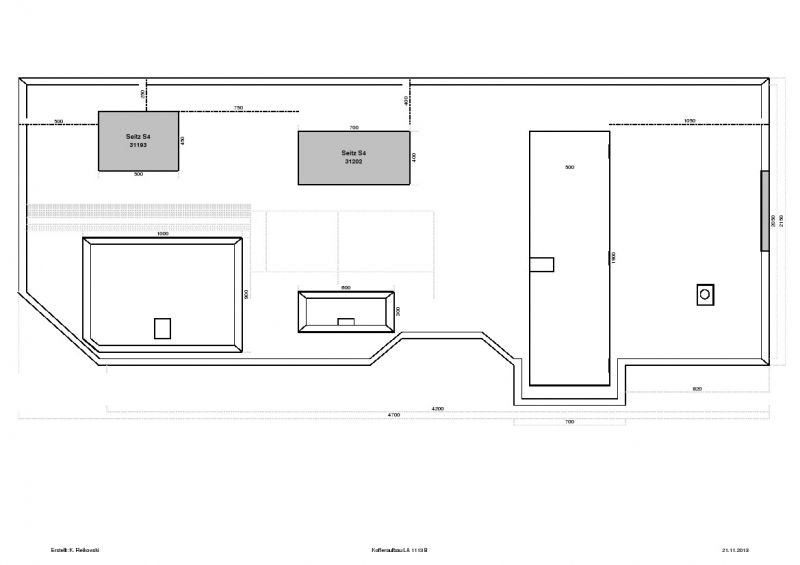

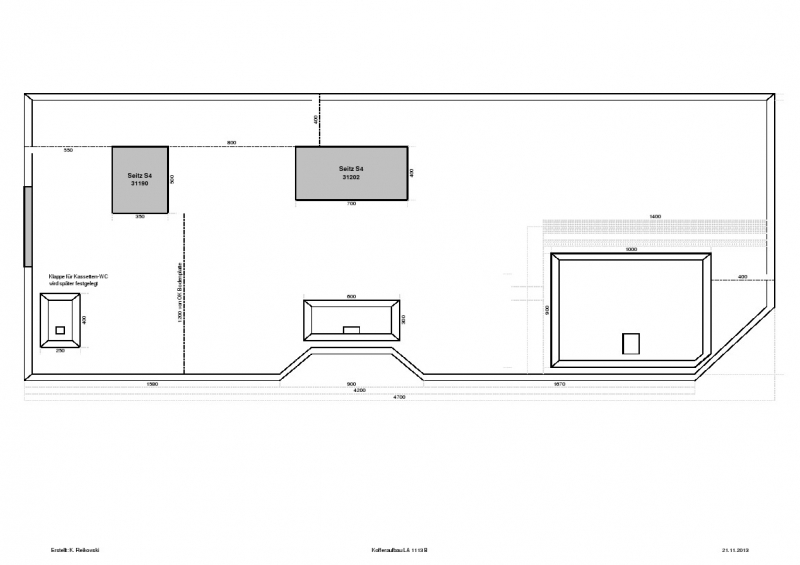

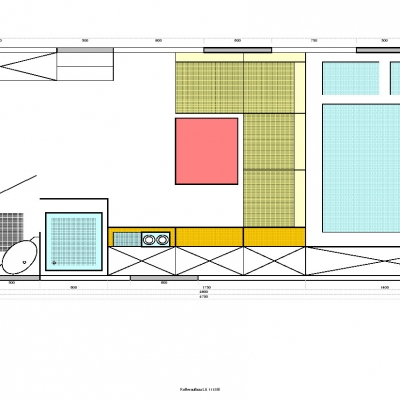

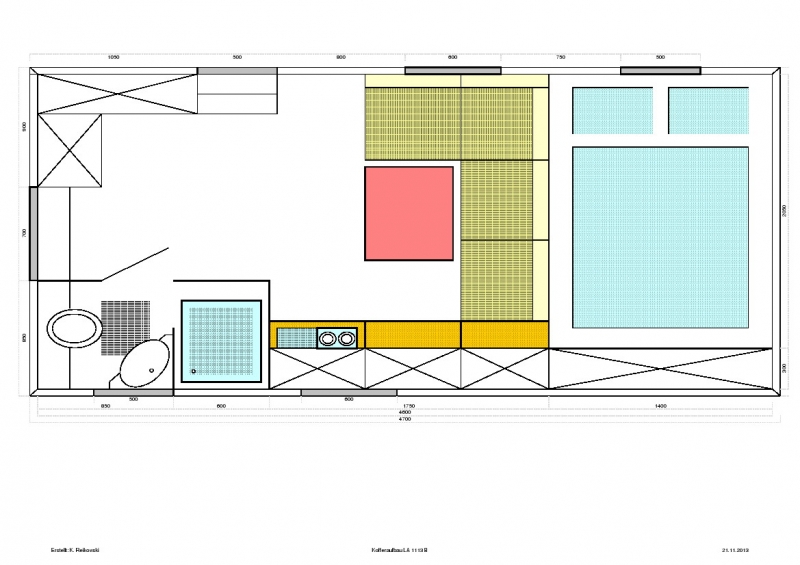

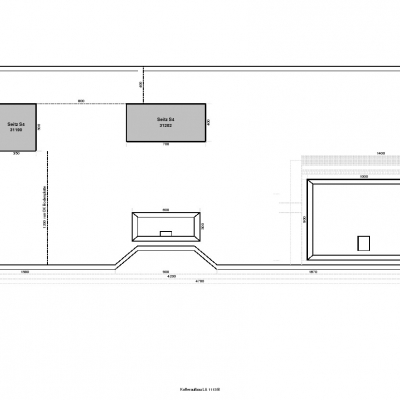

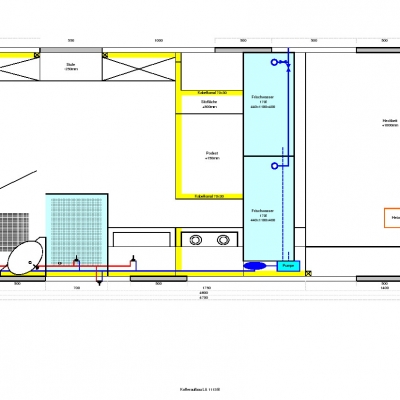

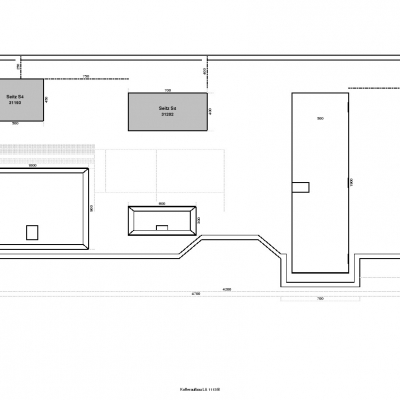

| Inner dimensions (LxWxH) | 4592 mm x 2342 mm |
| Outer dimensions (LxWxH) | 4700 mm x 2450 mm |
| Cabin material | GFK Sandwich |
| Kind and thickness of insulation | 54 mm Wandstärke, Bodenplatte 94mm |
| Number of beds | 2+1 |
| Windows | KCT |
| Subframe | 4-Punkt Federlagerung, Originalzwischenrahmen von THW Koffer |

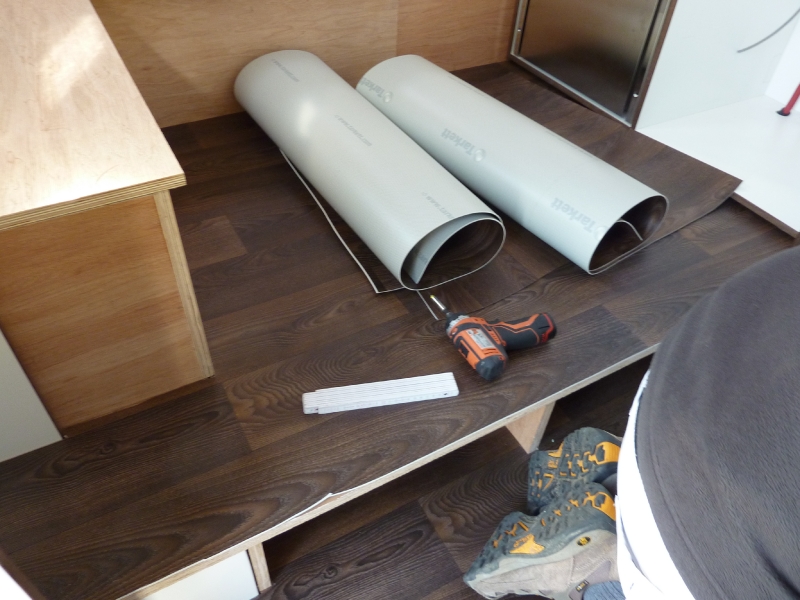

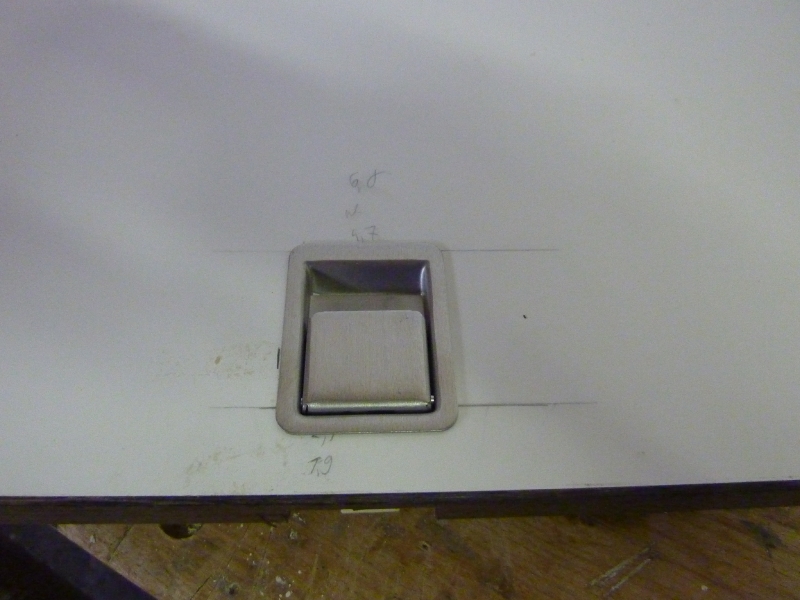

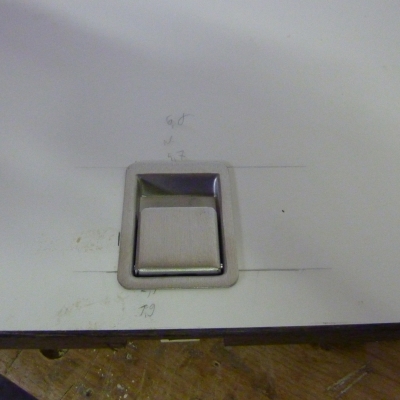

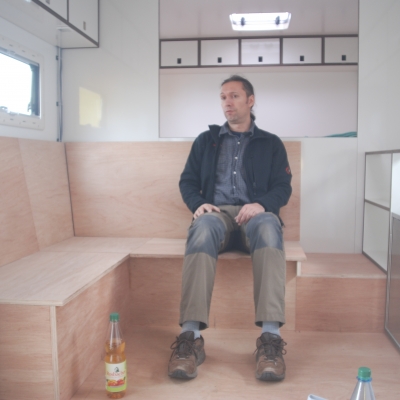

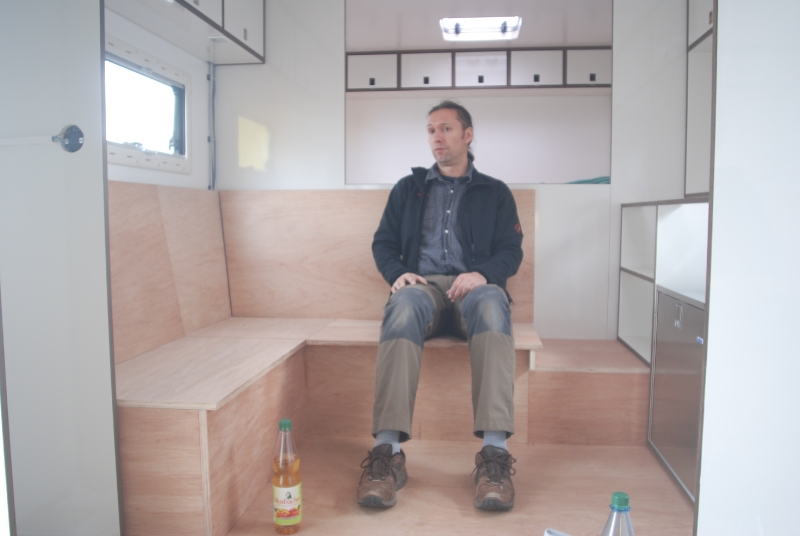

| Material of furniture | Pappelsperrholz beschichtet (Schreinerei Lutz Dort) |
|---|
| Cooking stove | Dometic 3-Flammen Kocher; mobiles induktives Kochfeld für den Notfall |
|---|---|
| Gas installation | 2x5kg Gasflaschen nur für Kocher |
| Other | |
|

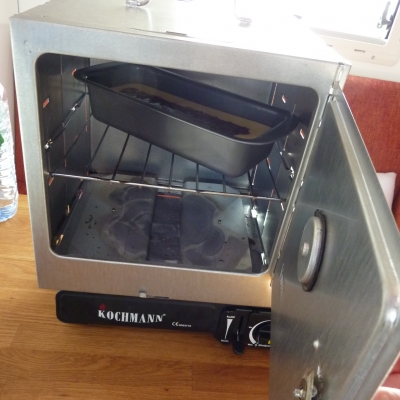

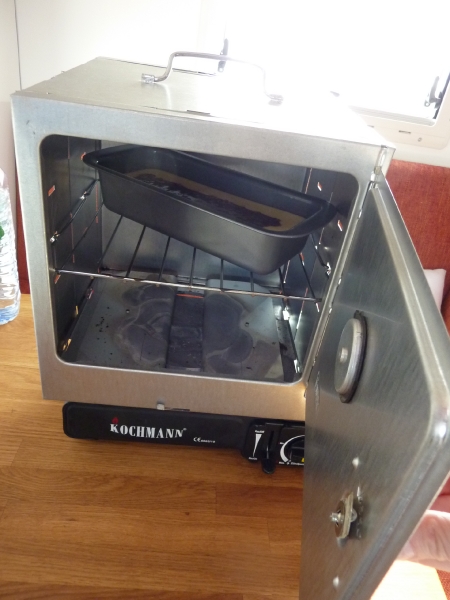

Faltbarer Backofen von Coleman. Zusätzlich eine Muurikka für draußen. | |

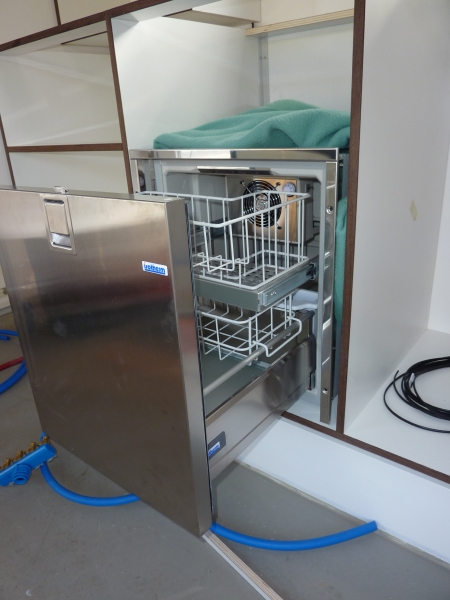

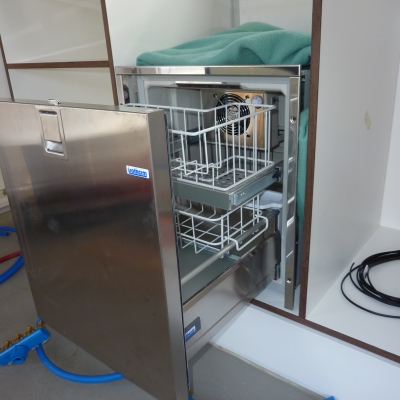

| Manufacturer and type of fridge / cooler | Isotherm DR65L, Auszugskühlschrank innen |
|---|---|
| Other | |
| Engel Kühlbox 45L außen in der Garage. Hier kühlen wir die Getränke und das Grillgut. Es ist sehr angenehm, für ein kühles Bier nicht immer in die Kabine laufen zu müssen. Das Leben spielt sich ja größtenteils draußen ab. | |
| Voltage in the chassis | 24V DC |
|---|---|
| Voltage in the cabin | 24/12V DC / 230V AC |
| Charging converter 24V-12V | Votronic |
| 110V / 230V in the cabin? | yes |

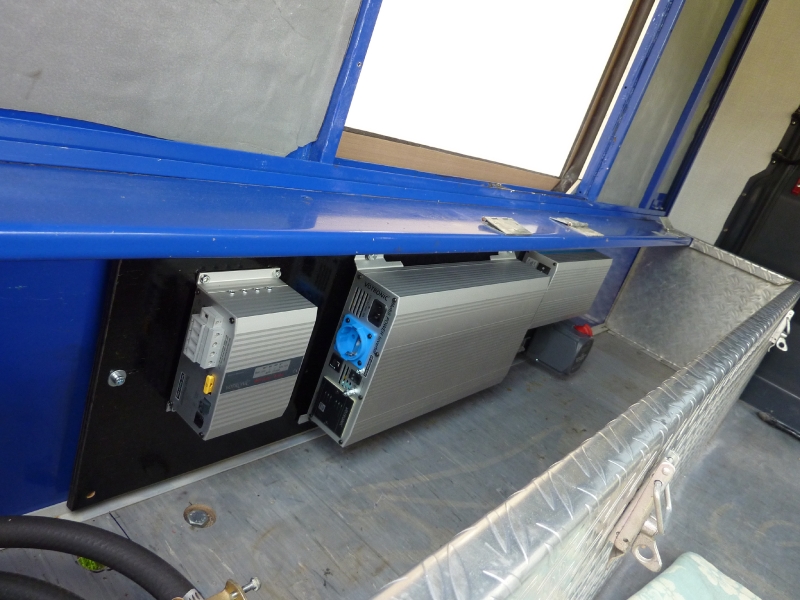

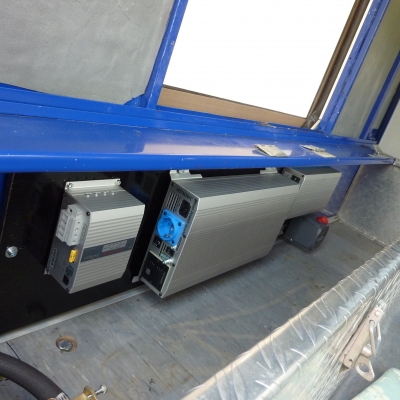

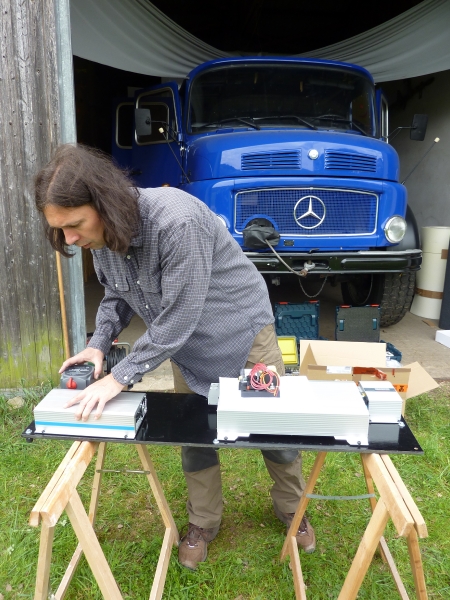

| Inverter | Votronic 1800 W mit Netzvorrangschaltung |
| Capacity of batteries in the cabin | 108Ah bei 24Volt, 90% DoD, 2,7kWh |
|---|---|
| Battery type | BMZ Lithium Powerbloc ESS1.0 |
| Battery charger for cabin batteries | Votronic |
| Battery management | Integriertes BMS, monitoring über Votronic Batteriemonitor |
| Other | |

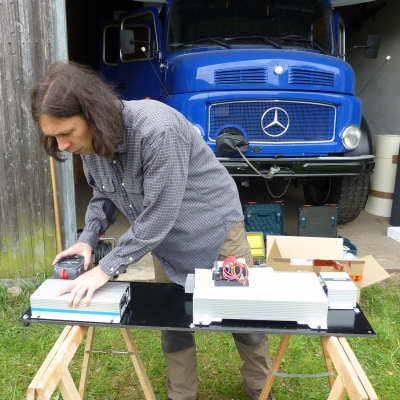

| Der Lithium-Ionen Akku wurde im August 2016 nachgerüstet. Hierbei handelt es sich um einen einzigen Block mit 24 VDC in einem IP67 Gehäuse. Nach einem Jahr Erfahrung möchten wir die Batterie nicht mehr missen. Man hat das Gefühl, es steckt eimerweise Energie drin! Wir haben es auch bisher nicht geschafft, mehr als 20% aus dem Akku zu ziehen, obwohl wir gerne mal das Nespresso-Maschinchen laufen lassen. Der Akku hat ein internes BMS und schaltet bei allen kritischen Situationen den gesamten Block ab. Auch bei längeren Standzeiten kann man den Akku abschalten und die Lebensdauer damit erhöhen. Die Lebensdauer soll 15 Jahre betragen, Garantie gibt es 10 Jahre. Also, zufrieden bin ich jetzt schon! | |

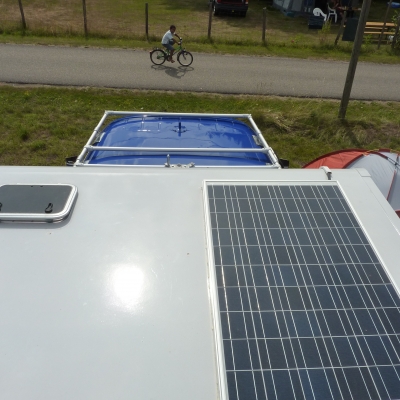

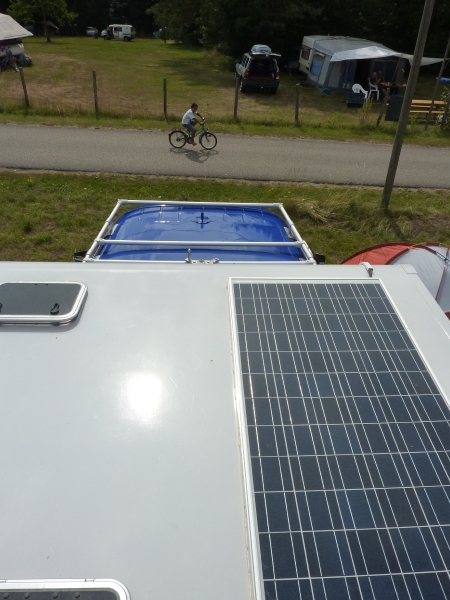

| Solar capacity | 480Watt / 24V DC, BP-Module (2x240W) |
|---|---|
| Solar controller | Votronic MPP |
| Fuel cell | no |
| Power generator | Vorhanden, wird aber nicht gebraucht |

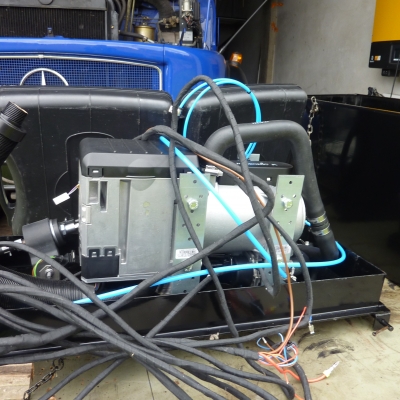

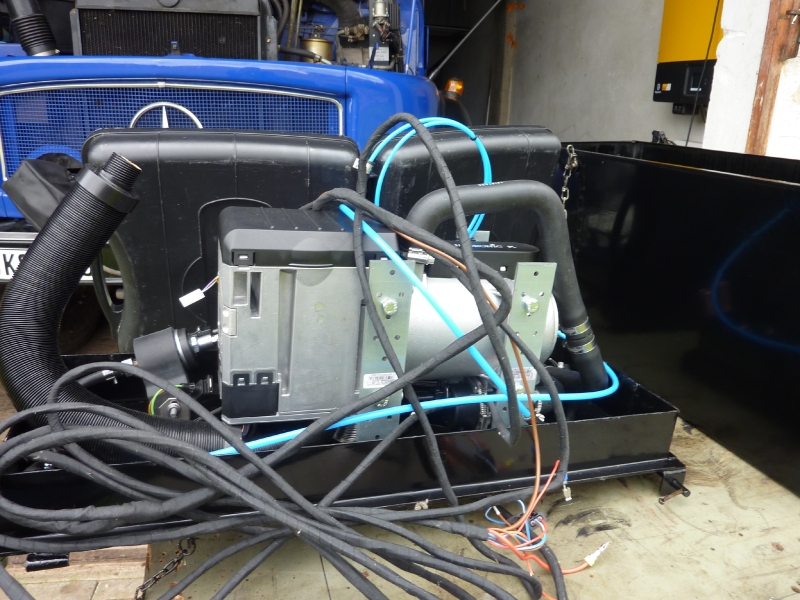

| Manufacturer and type of heating system | Eberspächer Hydronic M10, Diesel-Wasserheizung mit Motorvorwärmung |
|---|---|
| Warm water processing | 15 l Elgena Boiler über Motorabwärme, Wasserheizung oder 24V beheizbar |
| Cab heating | wie oben |
| Explanation of gas system | |
|---|---|
| keine Gasanlage |

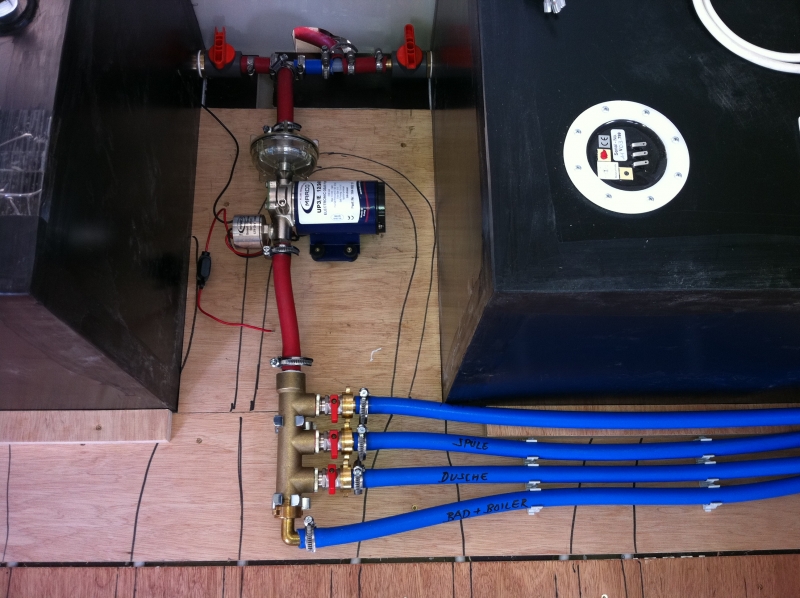

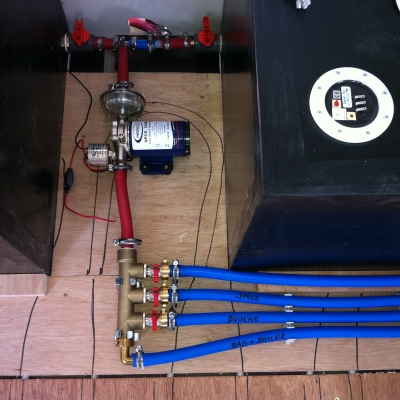

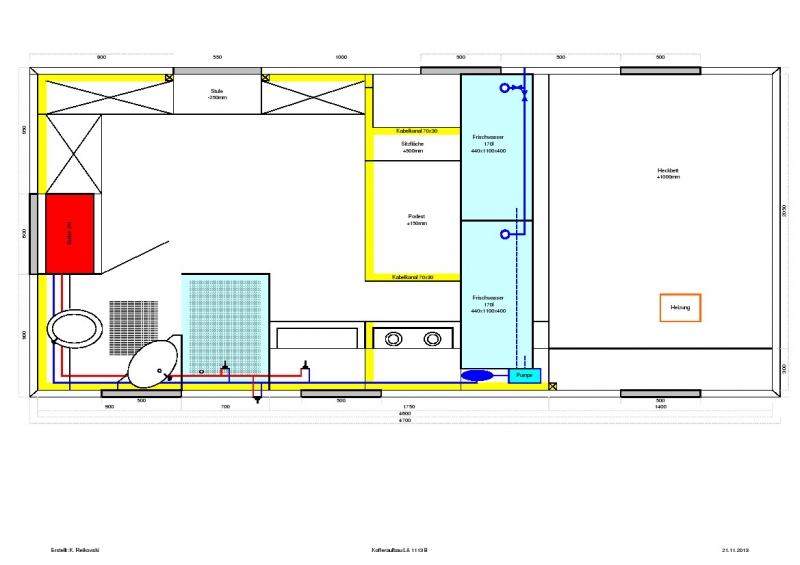

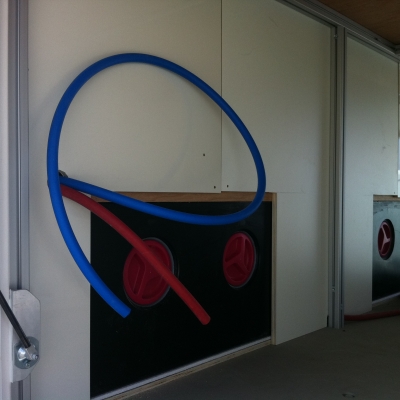

| water flow | 1/2" lebensmittelechte Schläuche |
|---|---|
| Water filtration system | Einlaßfilter vor den Tanks und Katadyn-Filter an Zapfstelle Küche |

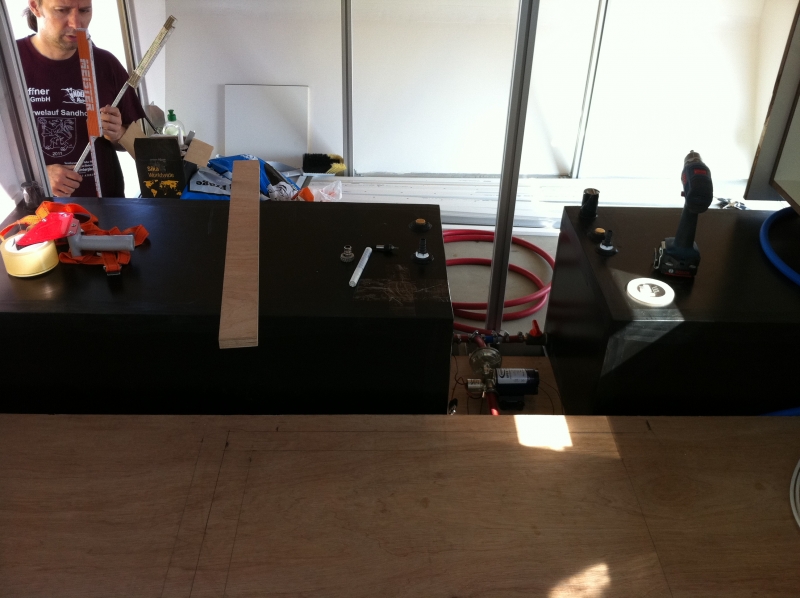

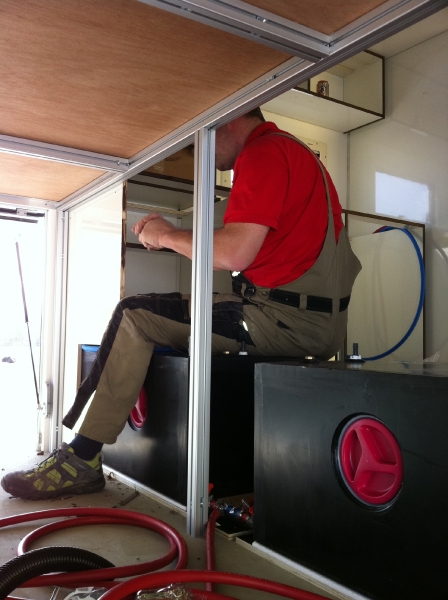

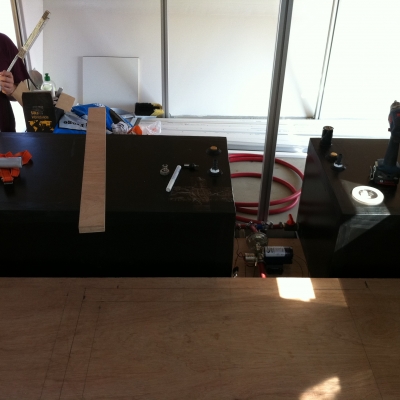

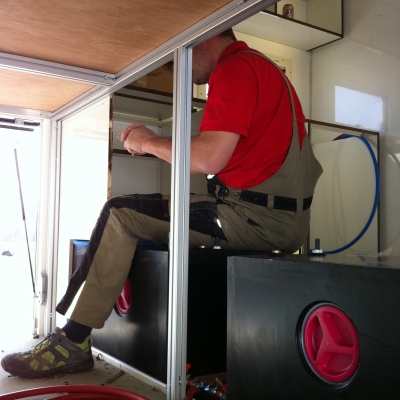

| Capacity of fresh water tank(s) | 2*180l PVC Tanks, getrennt schaltbar, beheizt |
| Capacity of waste water tank(s) | 150l Grauwassertank unterflur |

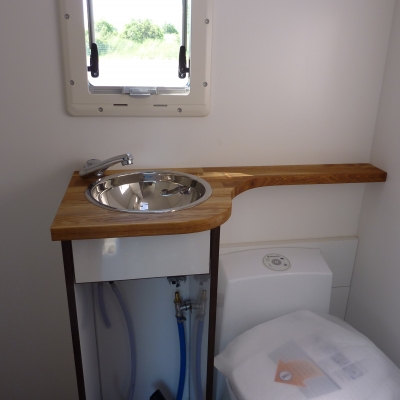

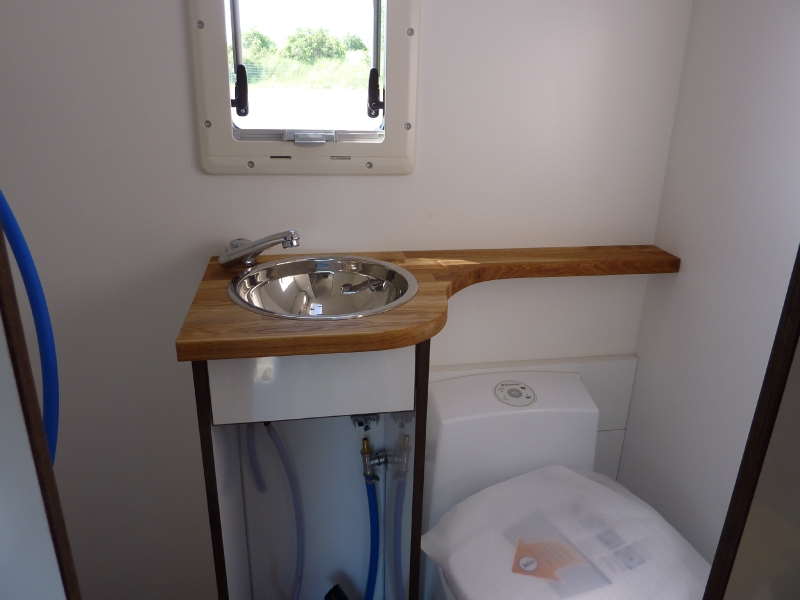

| Manufacturer and type of toilet | Dometic CTW 4110 Kassettentoilette (Keramik) |
|---|---|
| Capacity of black water tank | Kassette 19l (zweite Kassette in Unterflurstaukasten) |
| Other | |

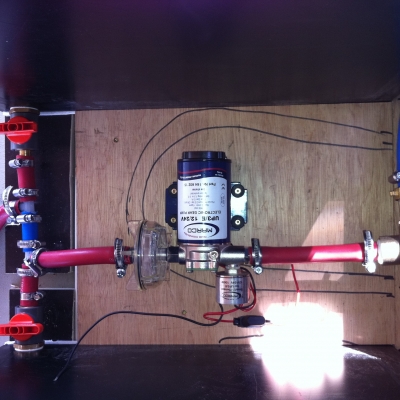

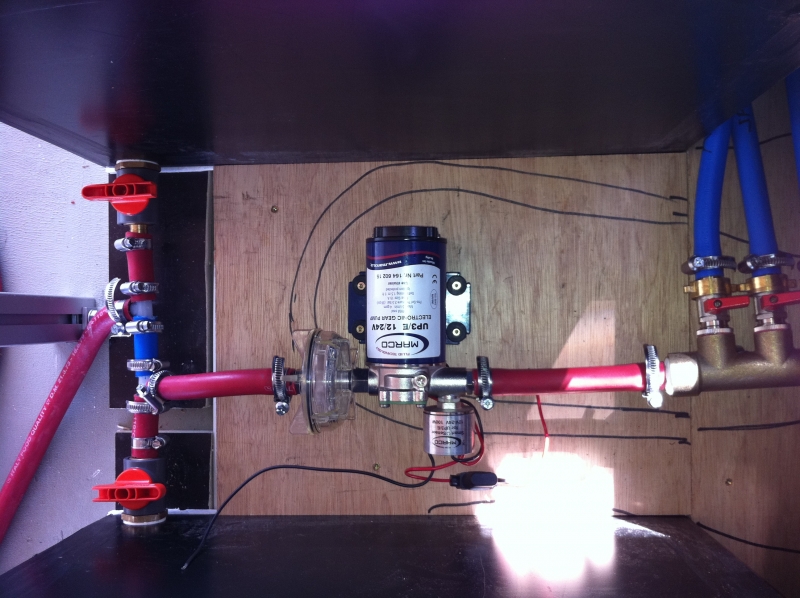

| Die Toilette ist mit einem Spülwassertank ausgestattet, der eigentlich von aussen mit der Gießkanne zu befüllen wäre. Da wir aber nicht immer ums Auto laufen wollen, wenn der Spülkasten leer ist, habe ich den Tank so umgebaut, dass er am Wassernetz hängt und von der Wasserpumpe befüllt wird. Dies hat den Charme, dass man den Spülkasten voll machen kann und bei der Benutzung der Toilettenspülung, z. B. nachts, nicht vom Laufgeräusch der Druckwasserpumpe geweckt wird, welche bei uns direkt unter der Sitzbank vor dem Bett eingebaut ist. | |

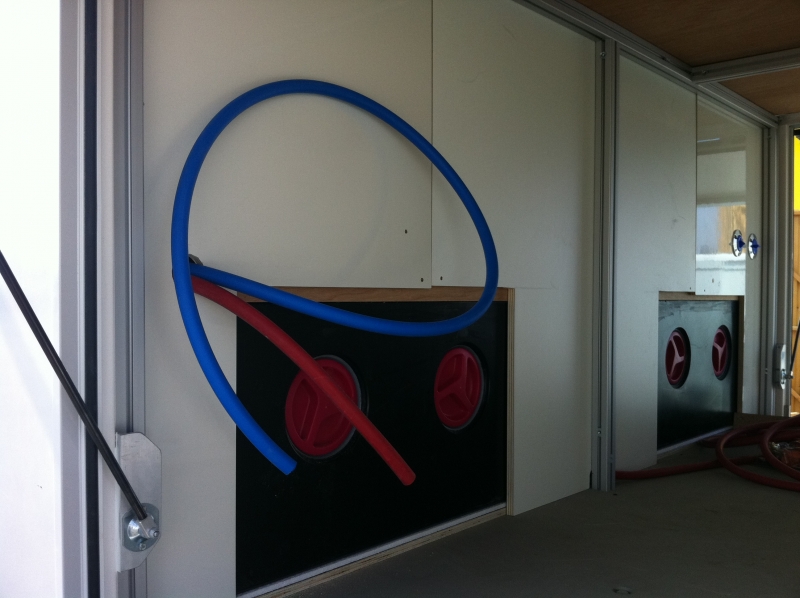

| Rear carrier | Fahrradträger in Garage |
|---|---|
| Roof rack | Alurohr Marke Eigenbau |
| Storage boxes | 2 Stauboxen von Staukasten-4you |
| Outside cooking facilities | Muurikka und Grill sind immer dabei |
| Awning | Howling Moon 250cm |
