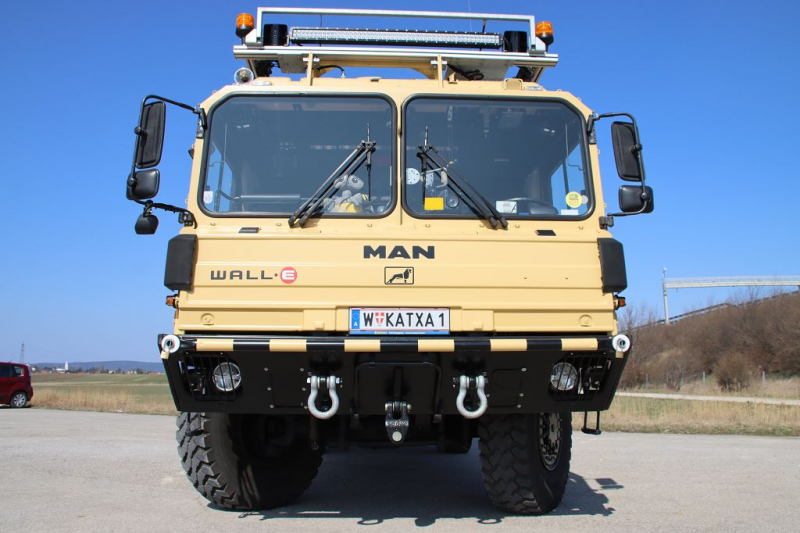

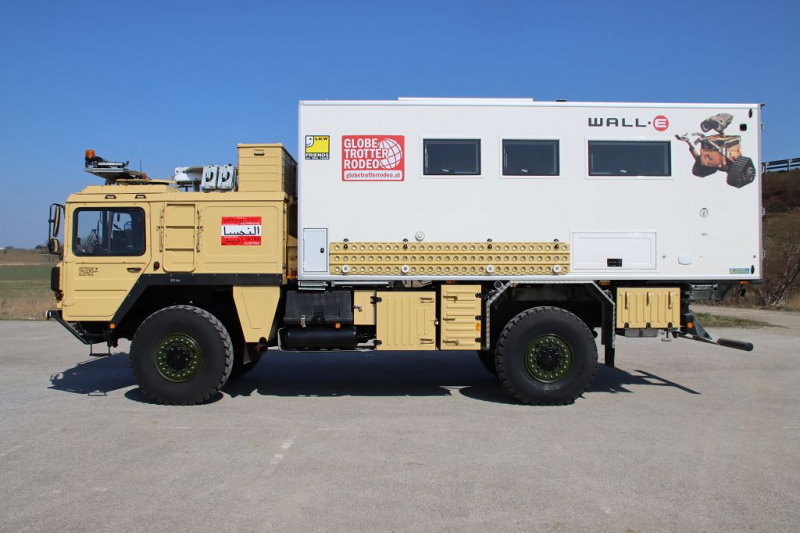

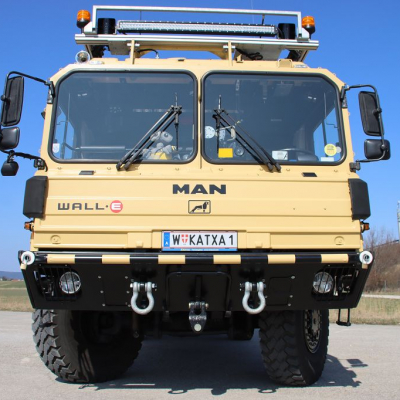

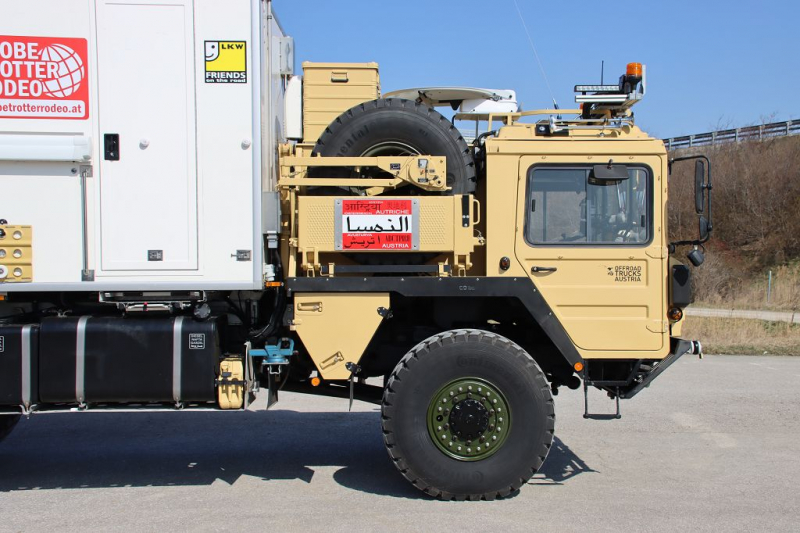

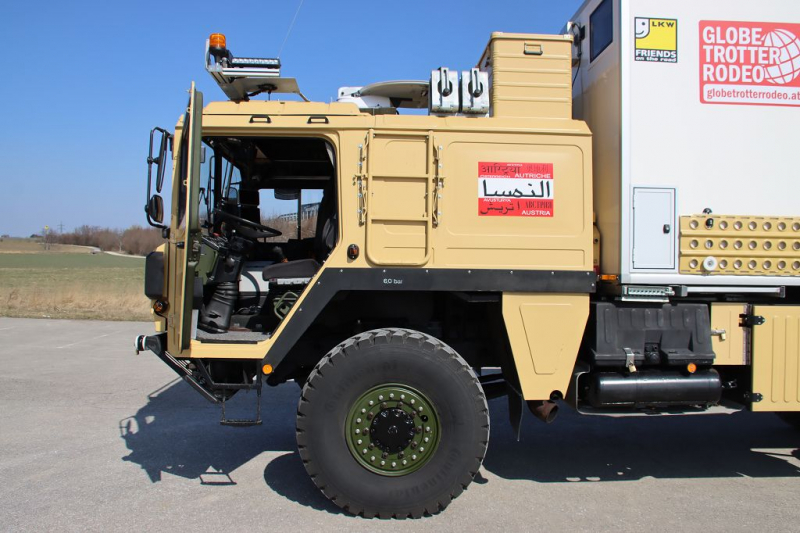

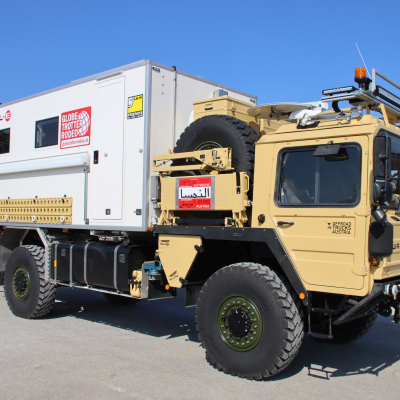

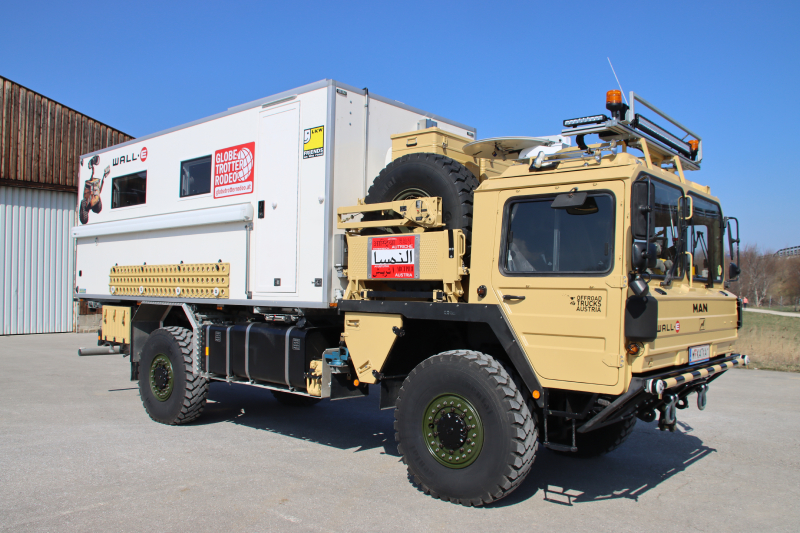

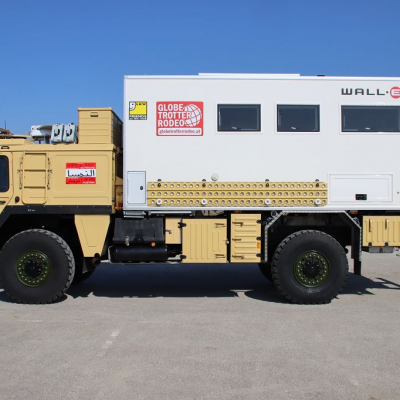

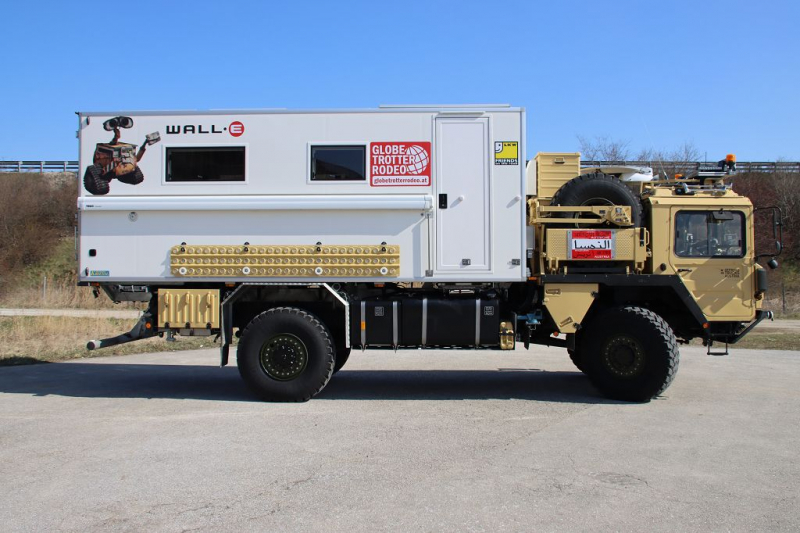

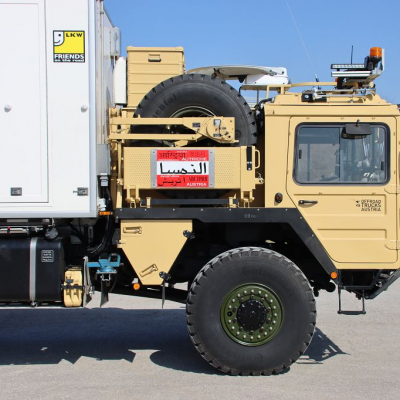

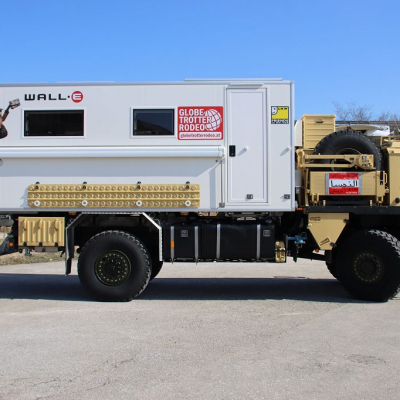

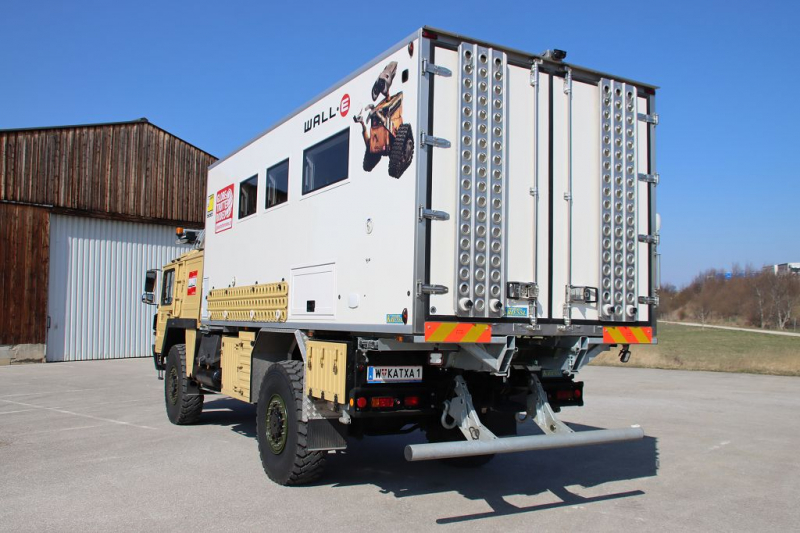

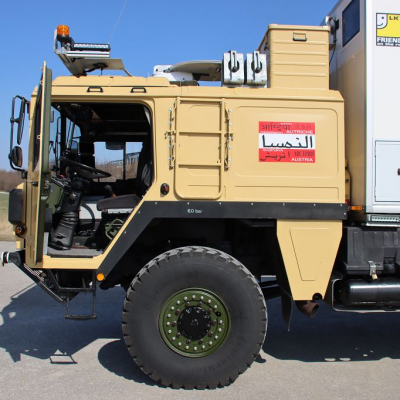

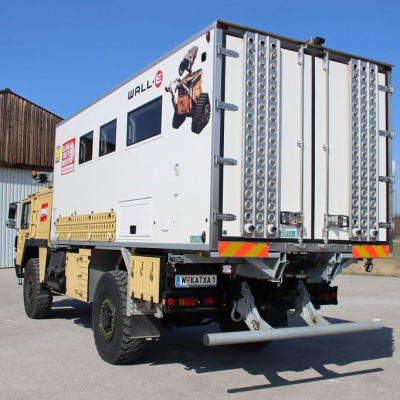

Allradreisemobil auf Basis MAN KAT1 A1 hört auf den Spitznamen "WALL.E" ursprünglich von der Deutschen Bundeswehr (Stabsfahrzeug aus einer Patriot Raketenbatterie), Nachfolger unseres MB911er Kurzhaubers. WOMO Historie: MB407 DüDo, MB608 Perl Reisebus, MB508 DüDo Alkoven, MB911 Kurzhauber, 2x ÖAF Husar. Basisüberlegungen zum Um- und Ausbau: So robust und autark wie möglich, so einfach und simpel wie möglich. Weniger ist mehr, was nicht verbaut ist kann nicht ausfallen. Redundante Systeme, haben ist besser als brauchen, selbst gemacht = selbst repariert. Fehlerquellen vermeiden, Lösungen so "mechanisch" wie möglich, keine vernetzten Systeme. Winterfest & Altersgerecht!
| Manufacturer and model | MAN KAT1 A1 5t mil gl |
|---|---|
| Name | Gregor & Maria Göbel |
| Country | Österreich |
| Year of manufacture | 1989 (Umbau 2016 bis 2020) |
| For sale? | no |

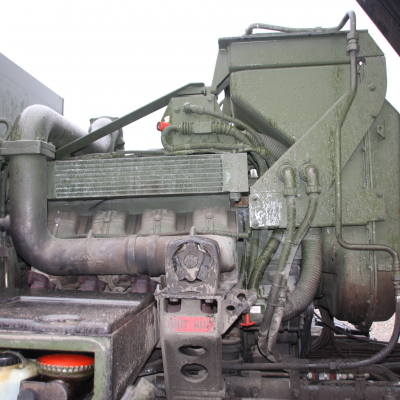

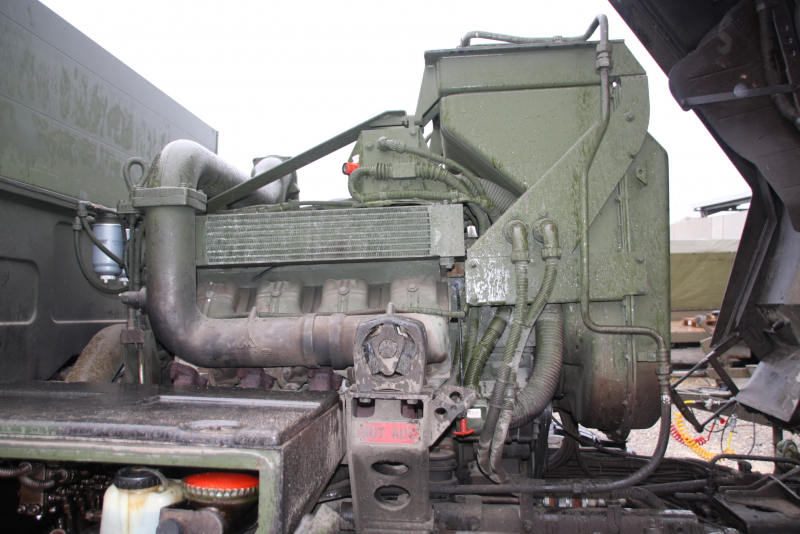

| Engine type | DEUTZ KHD-F8L513C |
|---|---|
| Cubic capacity | 13.383ccm |
| Number of cylinders | V8 |
| Horsepower | 256 bei 2.500 U/min. |
| Torque | 890 Nm bei 1.400 U/min. (ca. 2.200 Nm über Wandler) |
| Other | |
| Luftgekühlter V8 Direkteinspritzer Saugmotor, | |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|
| Wheel base | 4,5 Meter |
| Number of seats | 3 |
| Tyre size | 14.00 R 20 Einzelbereifung |
| Rim size | Alufelgen FUCHS vom BW Spähpanzer Luchs |
| Type of tyre | Continental HCS schlauchlos |
| Tank capacity | 600 Liter (400 + 200) mit Aluminium Unterfahrschutz / SEPAR SWK-2000 Dieselfilter |
| Diesel filter | yes |
| Other | |
|
ZF 8 Gang Doppel H-Schaltung mit Crawlwer Gang, Untersetzung im Verteilergetriebe, Außenplanetenachsen, Stabilisatoren an Vorder- und Hinterachse, Diesel-Vorheizung, Flammstartvorrichtung, Servolenkung, Achsentlüftungen hochgelegt, Luftfilterüberwachung, Wattiefe 1,2 Meter, V max, ca. 115 km/h. Länge 8,73m x Breite 2,54m x Höhe 3,78m, Gewicht vollgeladen und betankt ca. 15to. | |
| Permanent or manually selectable 4-wheel drive | permanent |
| Diff locks | 3x (längs, hinten quer, vorne quer) |

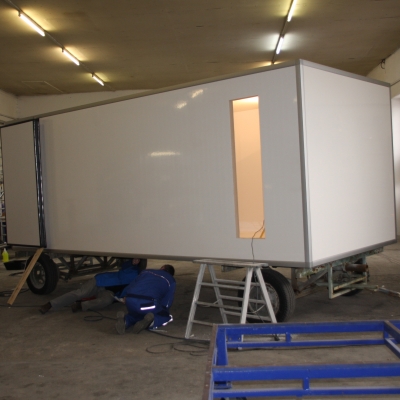

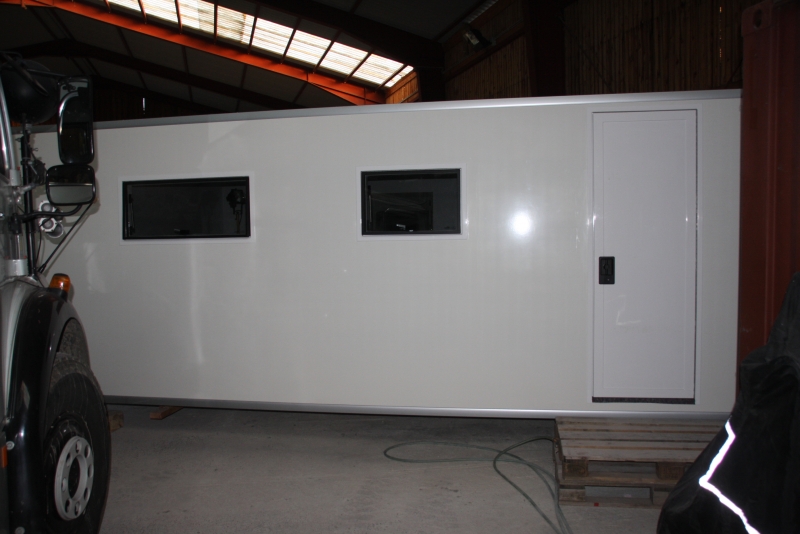

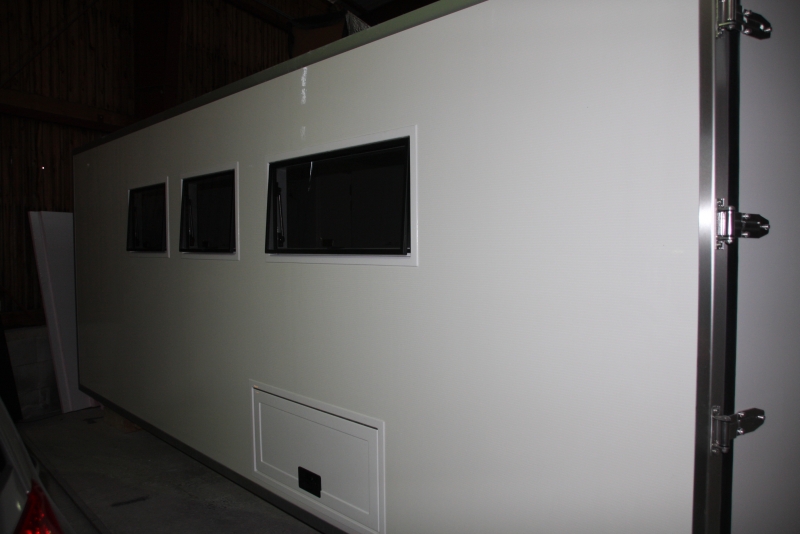

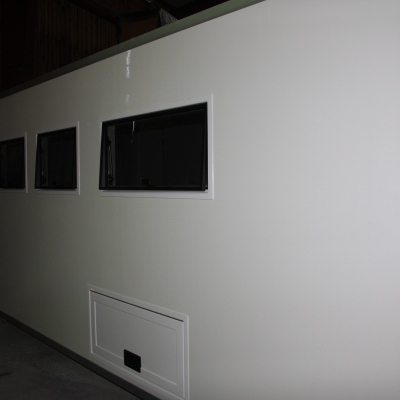

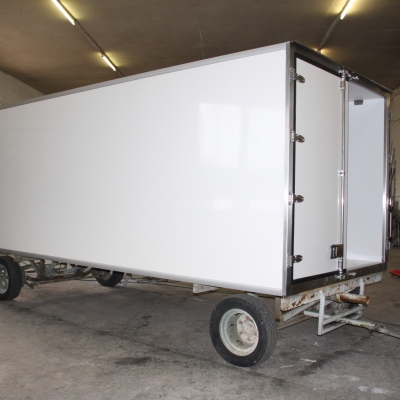

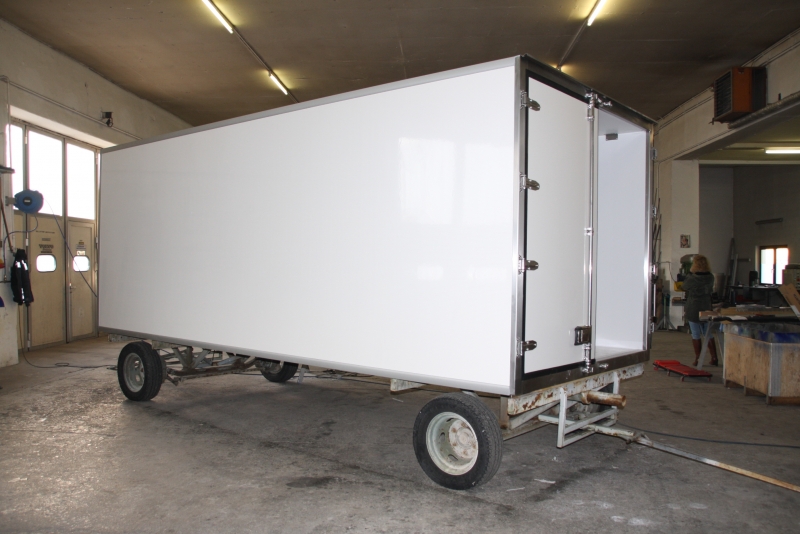

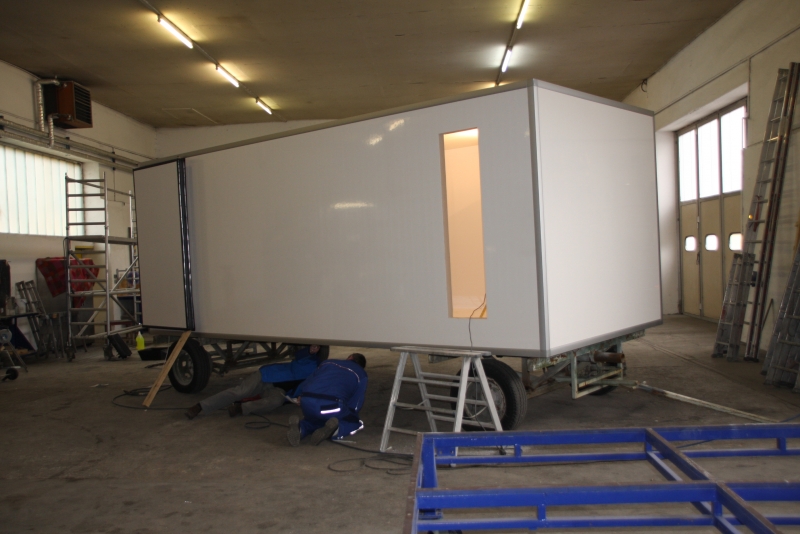

| Manufacturer of the cabin | Fa. WEINMANN Österreich / ZANELLI Italien |
|---|---|
| Inner dimensions (LxWxH) | Länge 554 cm x Breite 224 cm x Höhe 199 cm |
| Outer dimensions (LxWxH) | Länge 570 cm x Breite 240 cm x Höhe 217 cm |
| Cabin material | GFK-PU Schaum |
| Kind and thickness of insulation | Decke + Wände 80 mm / Boden 100 mm |

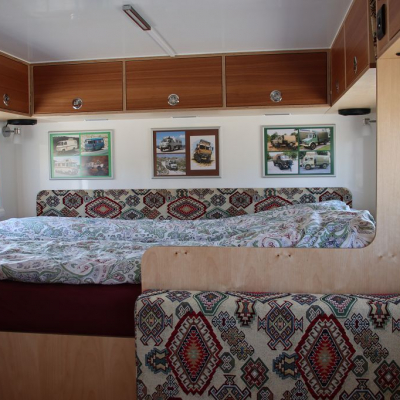

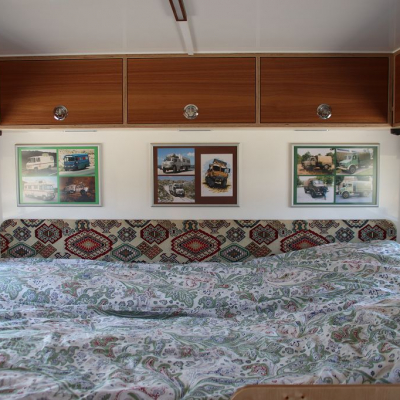

| Number of beds | 2 + 1 (150 x 200 Querbett + 100 x 190 Umbau Sitzgruppe) |

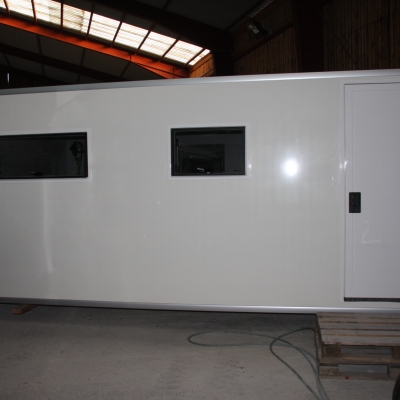

| Windows | 6 Stück Echtglasfenster + 2 Stück Echtglasdachluken von OUTBOUND + Türe dreipunktver. OUTBOUND |
| Subframe | Stahlrahmen verzinkt mit Federlagerung |
| Explanation of floor plan | |
|---|---|

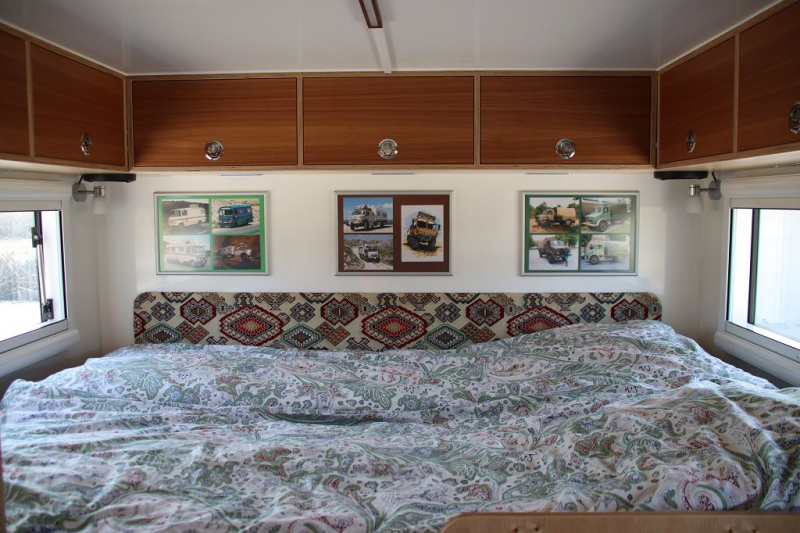

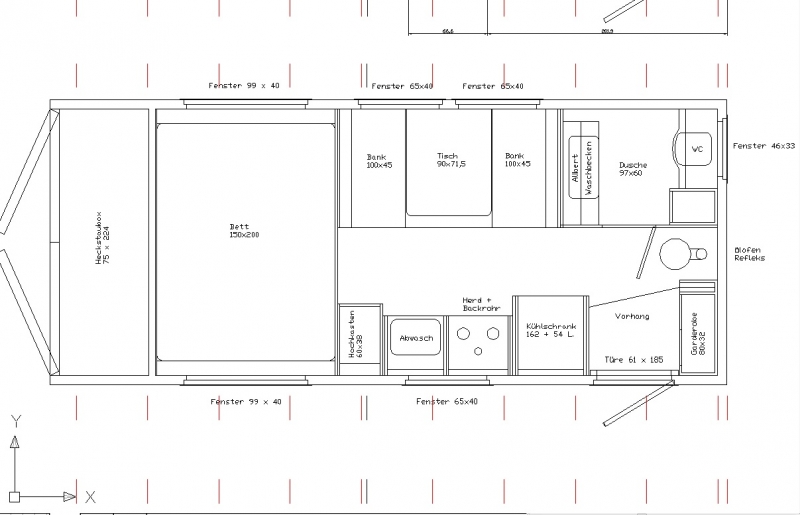

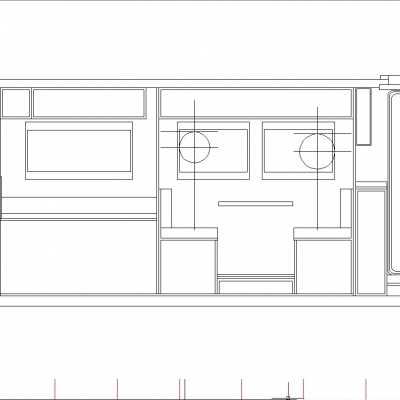

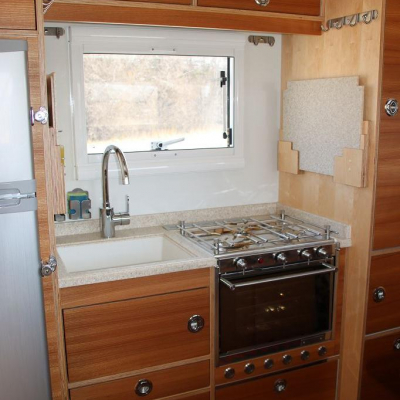

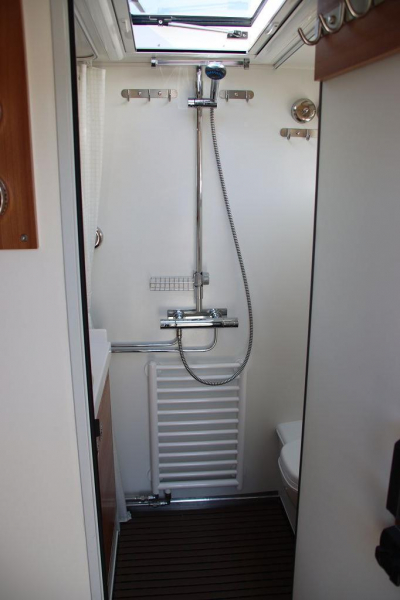

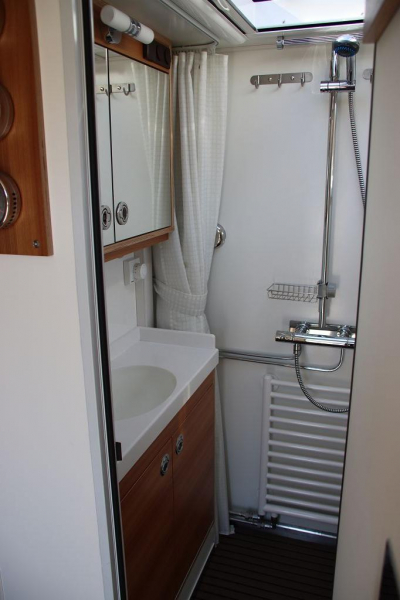

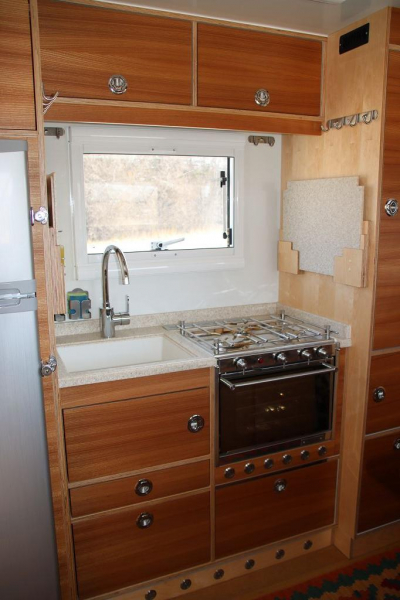

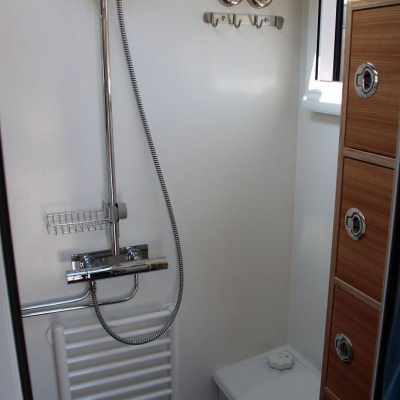

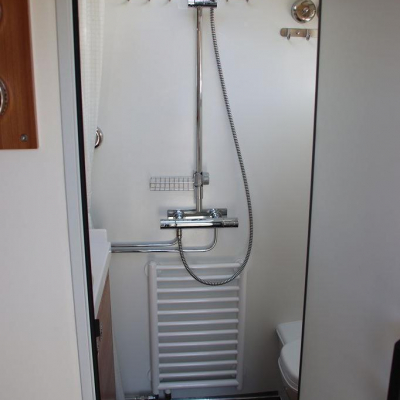

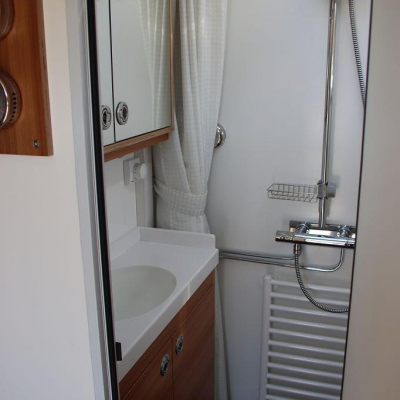

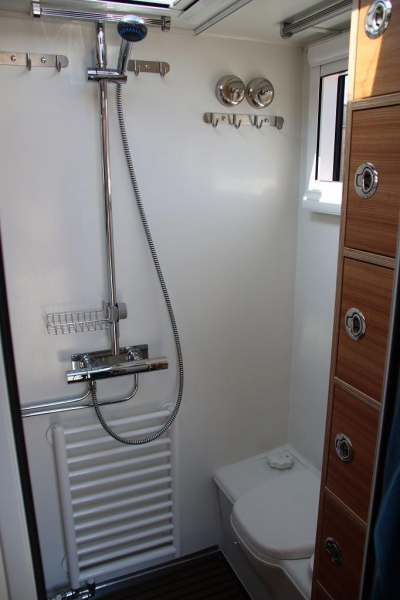

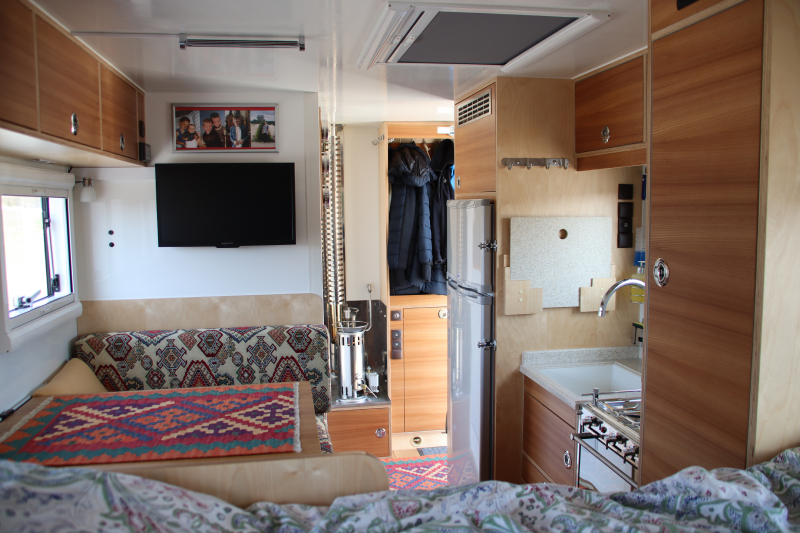

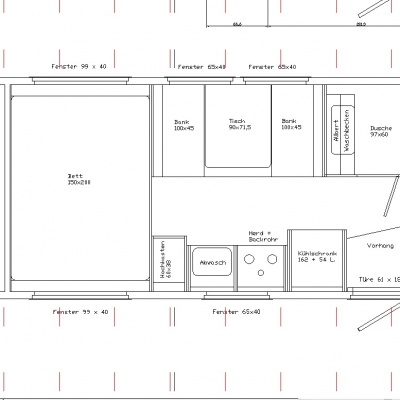

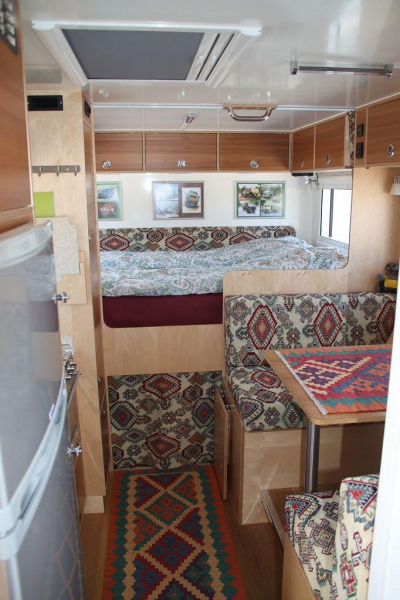

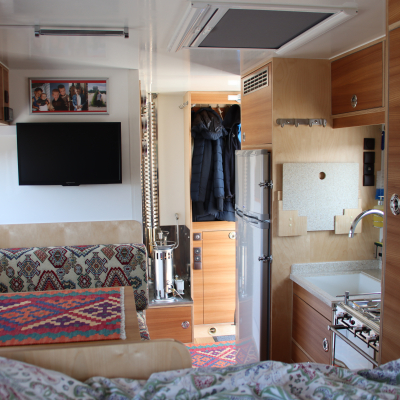

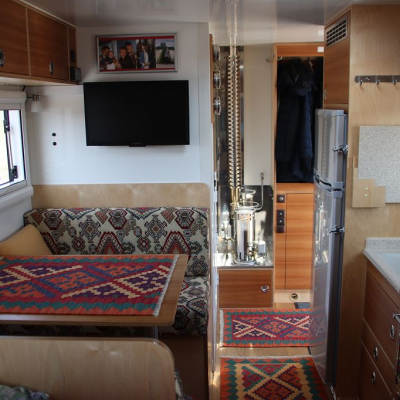

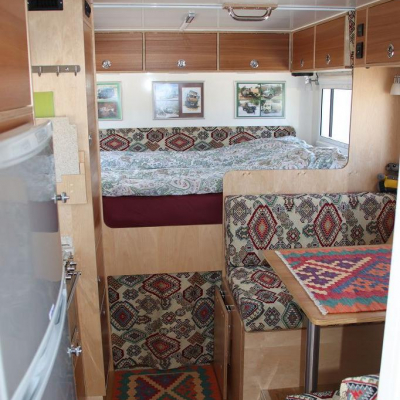

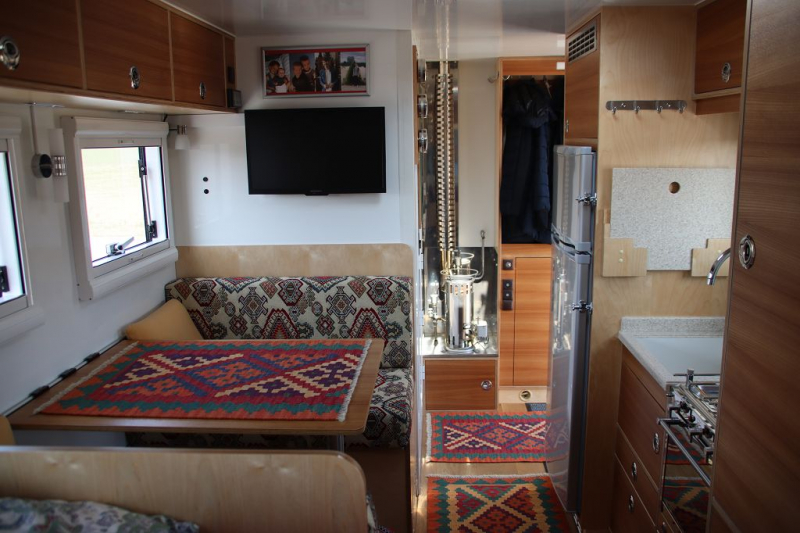

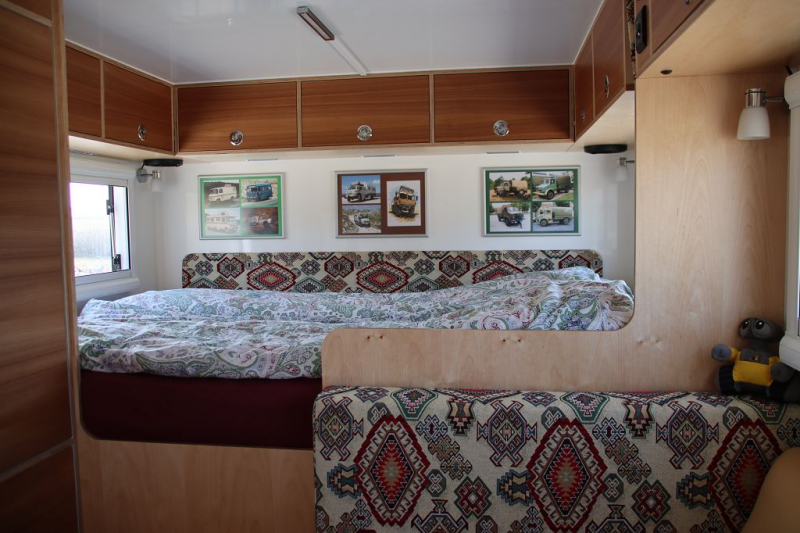

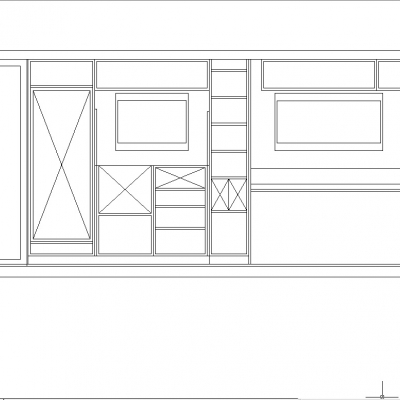

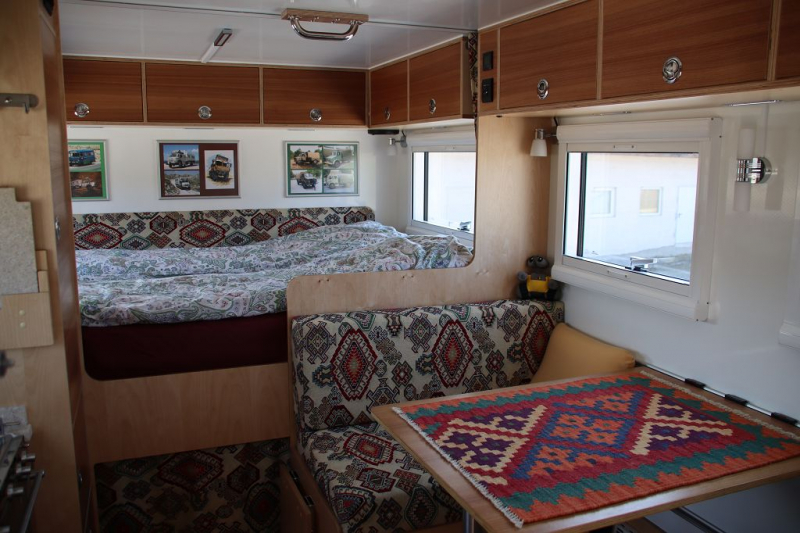

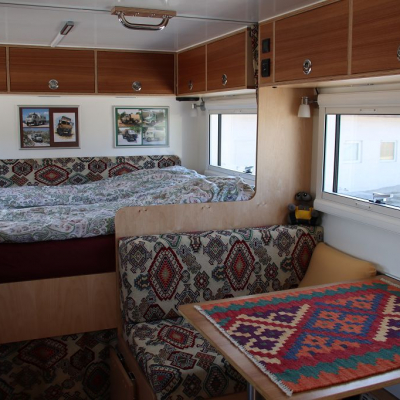

| Links vorne Bad mit WC, Waschbecken und Dusche, links Mitte Sitzgruppe mit Tisch für vier Personen, rechts vorne Garderobe, Eingangstüre dann Küchenzeile mit Kühlschrank, Abwasch, Herd, Speiseschrank, hinten quer Querbett auf Podest, kein Durchgang ins Fahrerhaus. |
| Material of furniture | Birkensperrholz furniert in Birke, Ulme (Rüster), Resopal weiß |
|---|---|
| Other | |
|

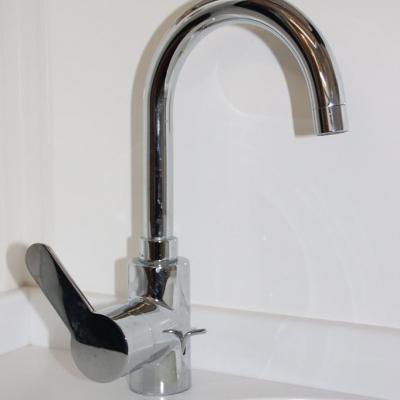

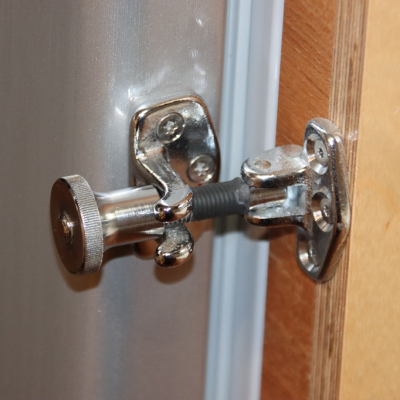

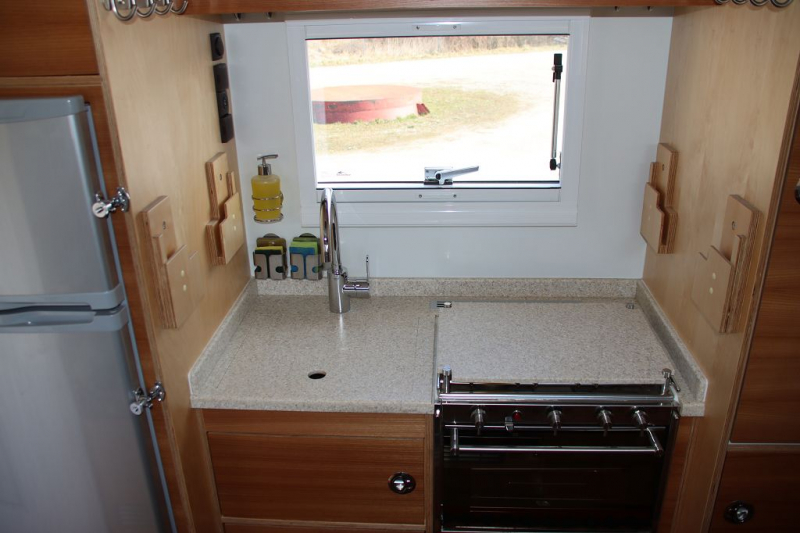

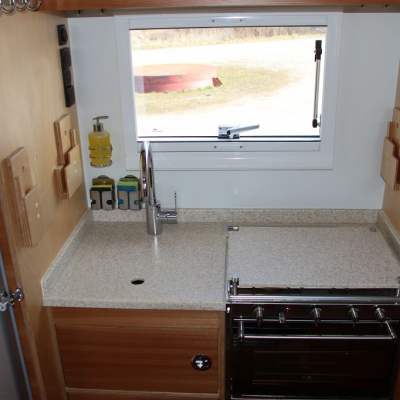

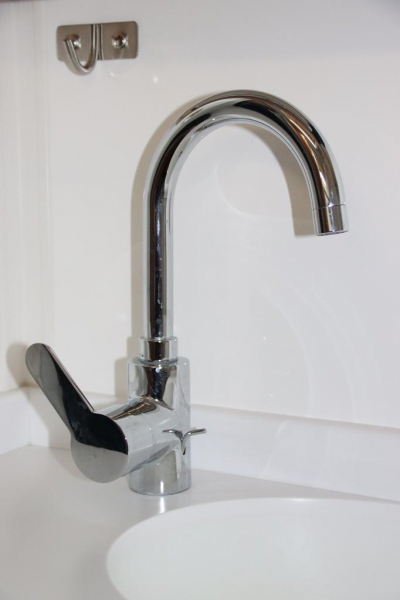

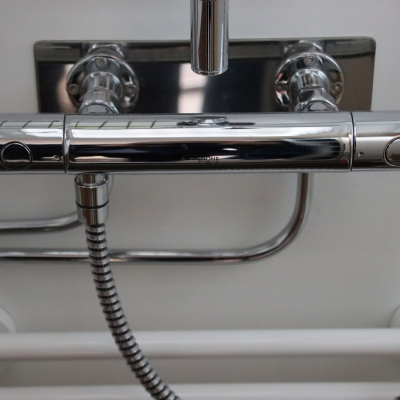

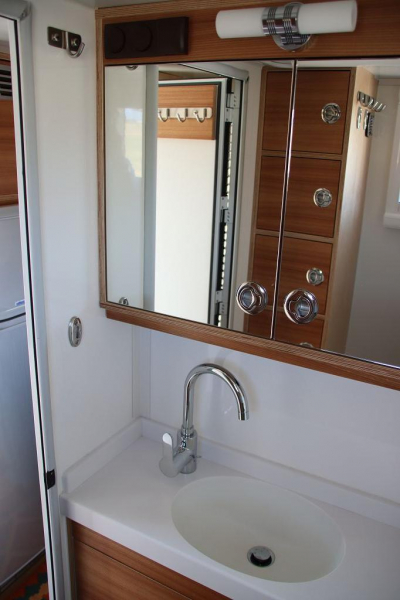

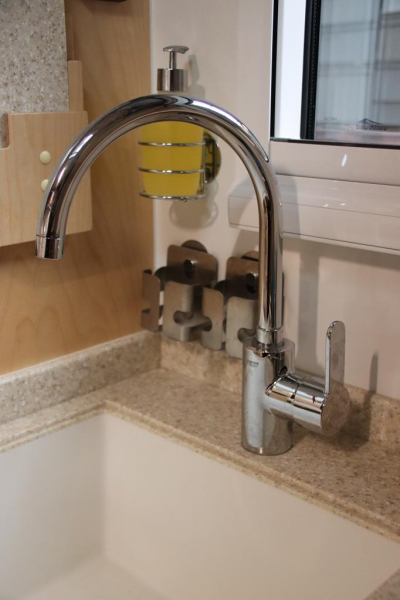

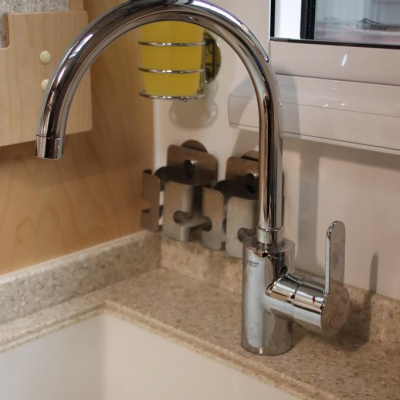

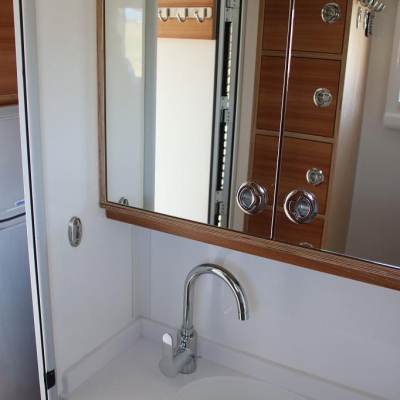

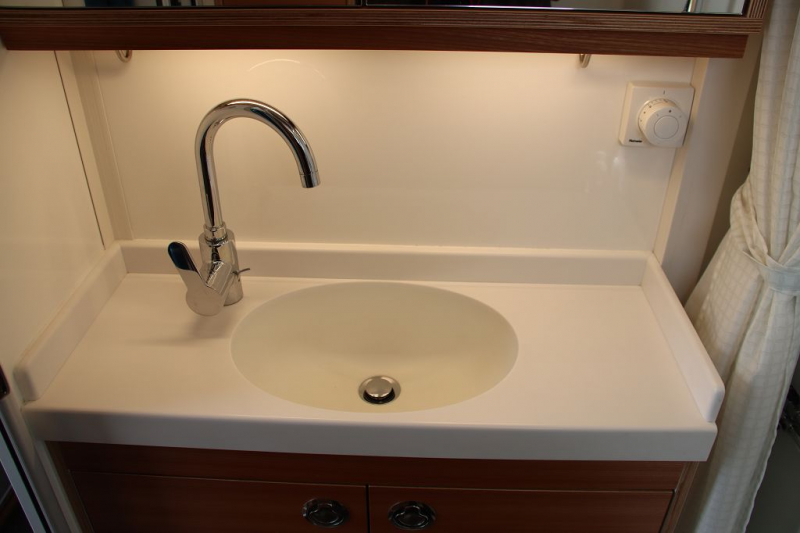

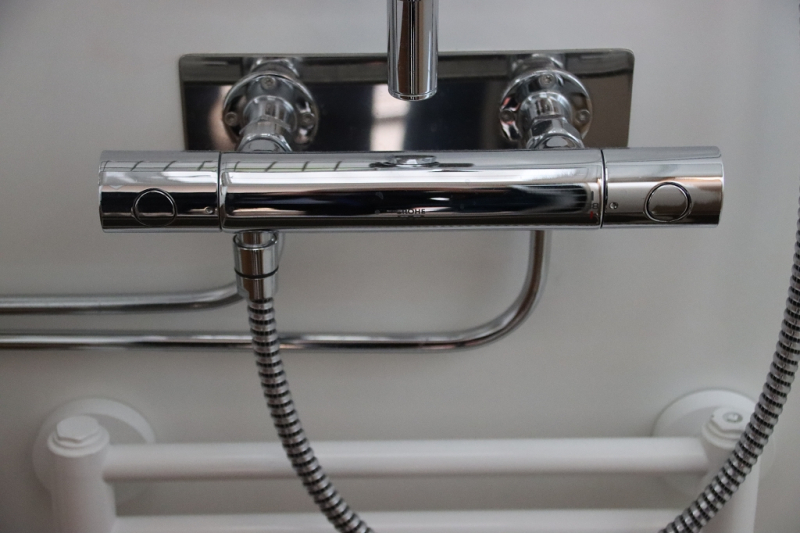

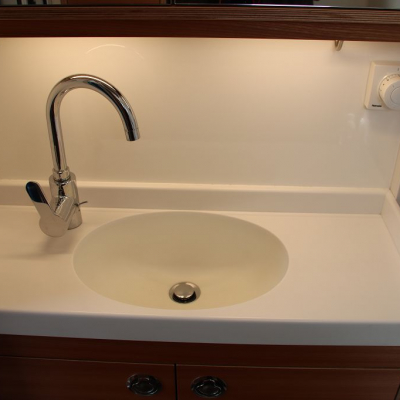

Küchenarbeitsplatte CORIAN „Sahara“ / Badezimmerwaschtisch CORIAN „Glacier White“ Southco M1 Edelstahl Schnappverschlüsse 2 Stück Kaltschaummatratzen FLEXIMA Caravan Comfort mit 2 Stück 5 Zohnen Lattenrost Prebit LED Innenleuchten Grohe Haushaltsarmaturen | |

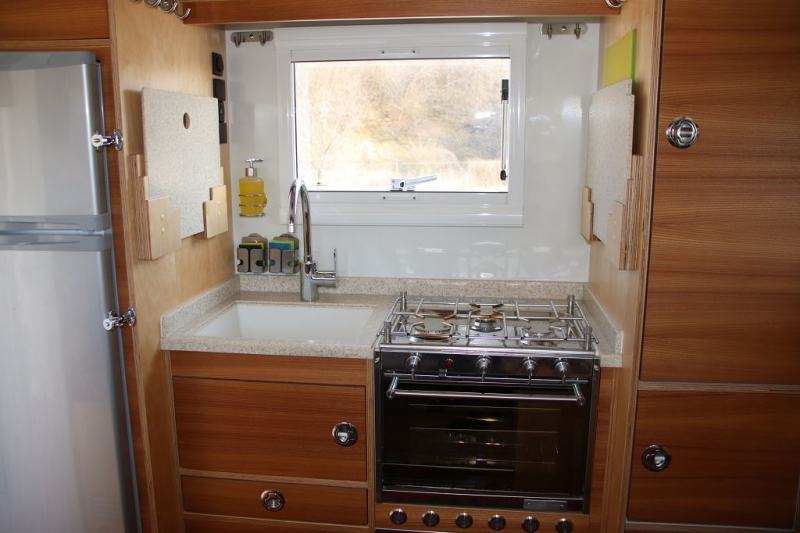

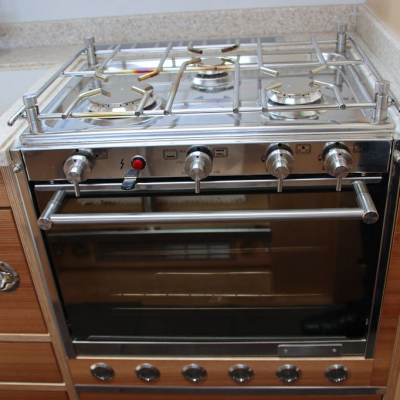

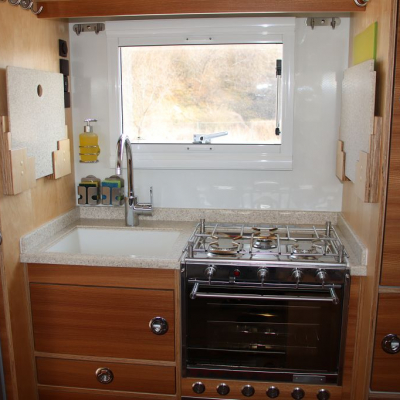

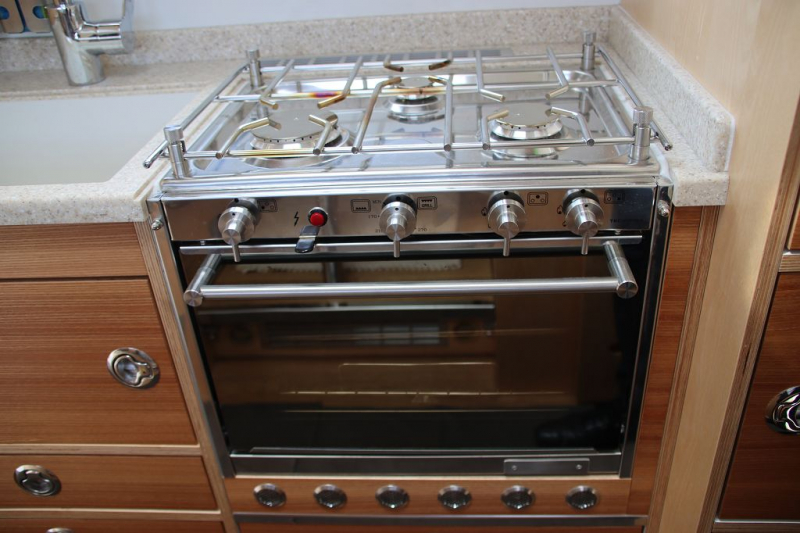

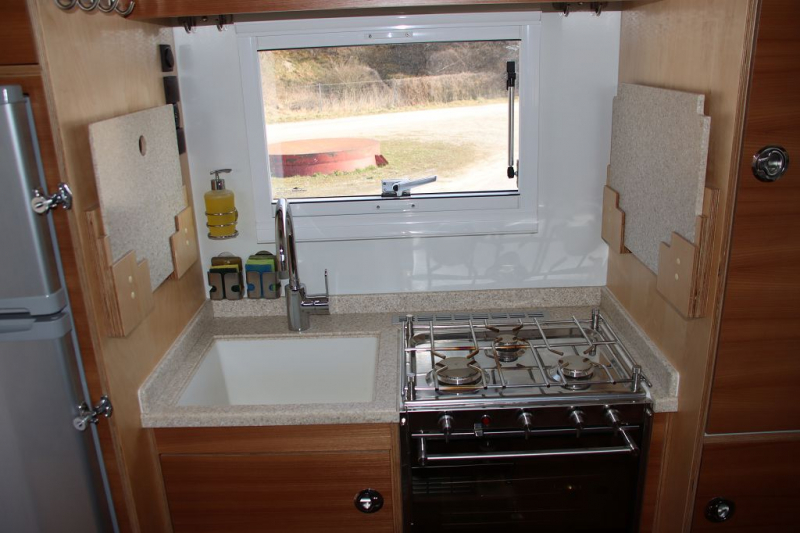

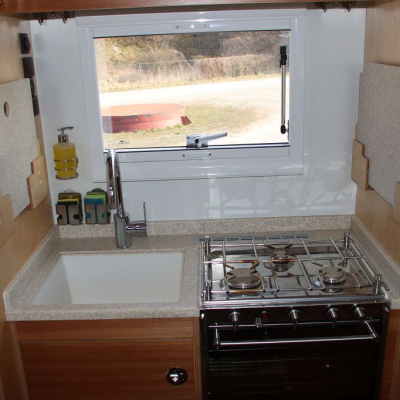

| Cooking stove | Kombigerät 3 Flammen Gasherd mit Backrohr TECHIMPEX TOP-3 aus dem Bootsbereich. |
|---|---|
| Gas installation | Stahlrohr mit Beschichtung / CU-Rohr mit Kunststoffbeschichtung / Manuell- und Fernabsperrhähnen |
| Other | |
| Espresso Kapselmaschine DELONGHI Pixie EN 125.S 230V | |

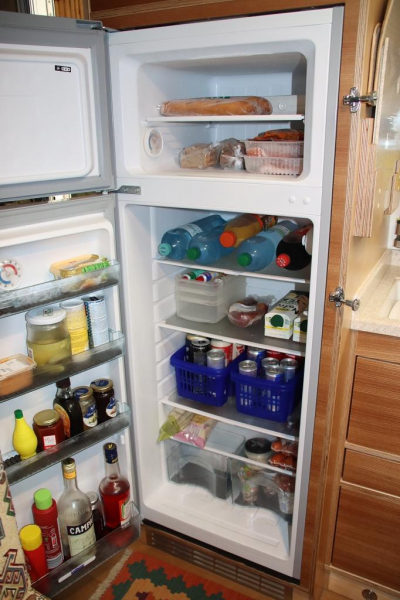

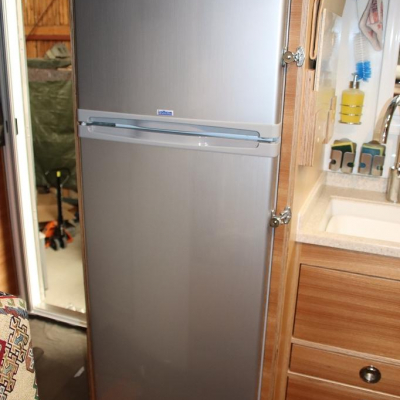

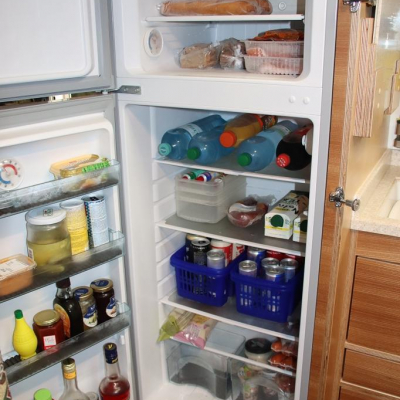

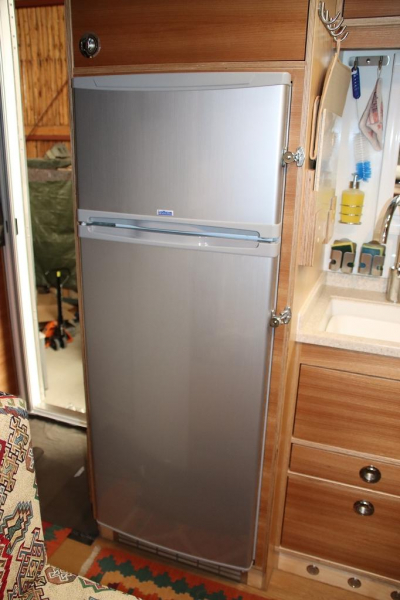

| Manufacturer and type of fridge / cooler | ISOTHERM CR219 Kompressorkühlschrank mit 180 Liter Kühlbereich + 40 Liter Gefrierfach |
|---|---|
| Other | |
|

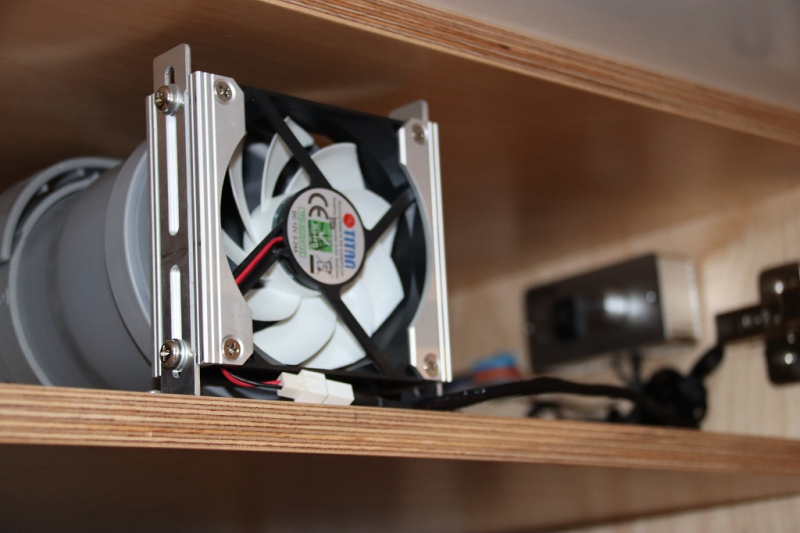

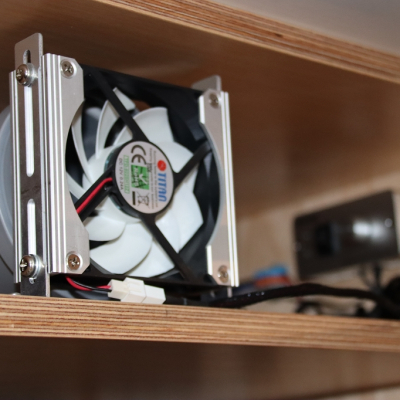

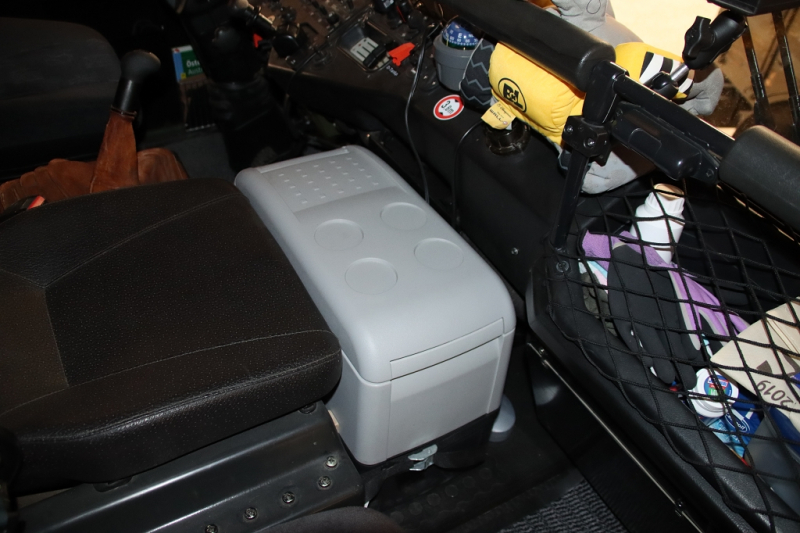

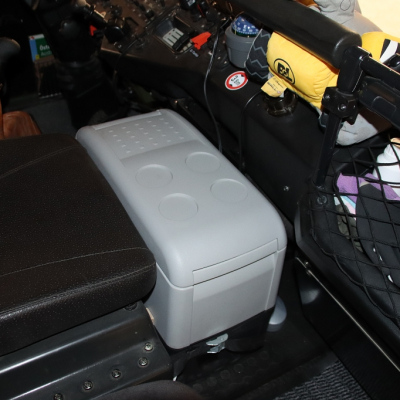

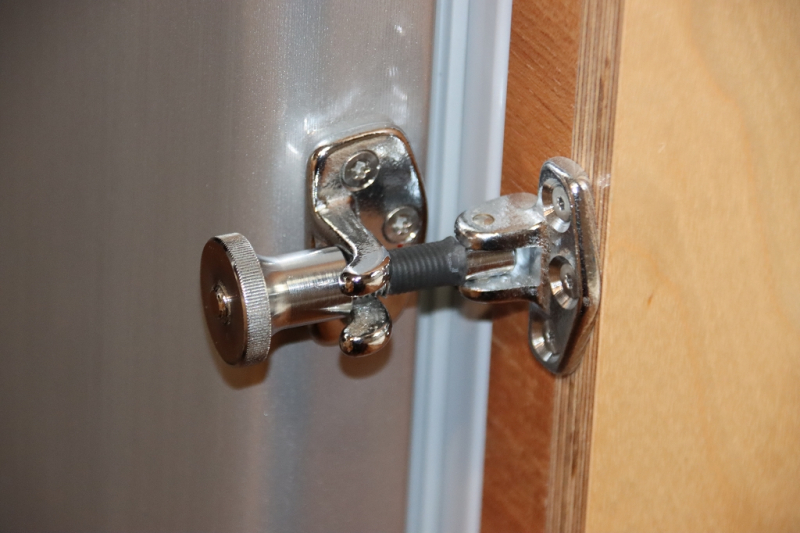

Isoterm Kühlschrank seitlich mit Vorlukenbeschlägen gesichert Temperaturgesteuerter Zusatzventilator mit tiefergelegter Ansaugung Kühlbox DOMETIC CF26 12/24V im Fahrerhaus | |
| Voltage in the chassis | 24V |
|---|---|
| Voltage in the cabin | 12V |

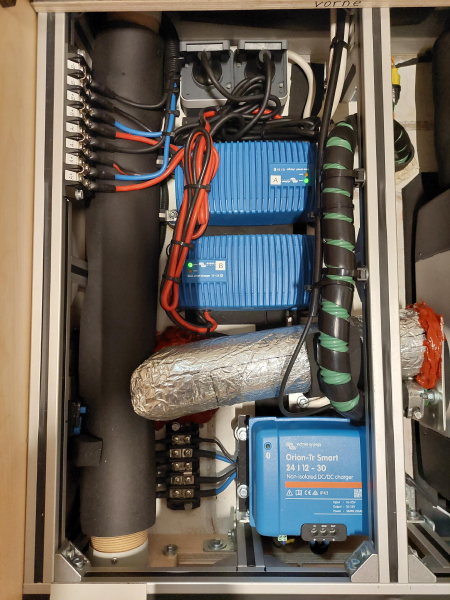

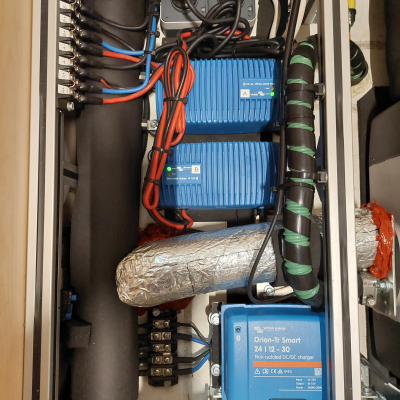

| Charging converter 24V-12V | VICTRON Orion – Tr Smart DC-DC 24V/12V - 30A Ladebooster |
| 110V / 230V in the cabin? | yes |

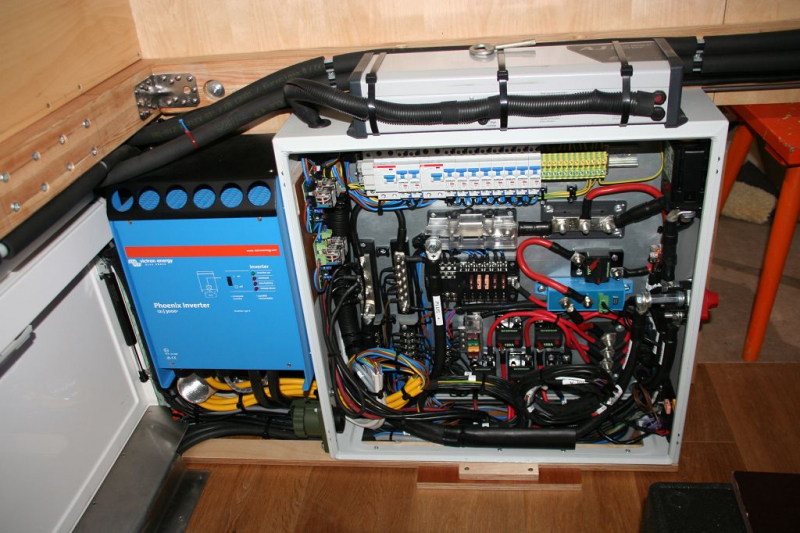

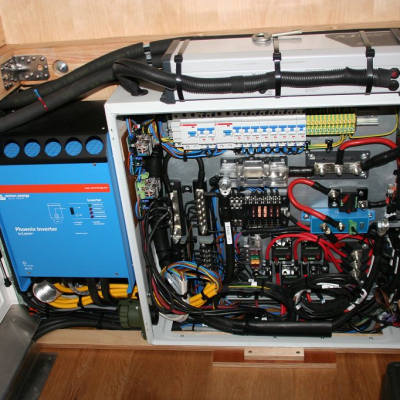

| Inverter | 1x VICTRON Phoenix mit 3.000W / 1x Studer AJ1000 mit 1.000W |
| Other | |
|

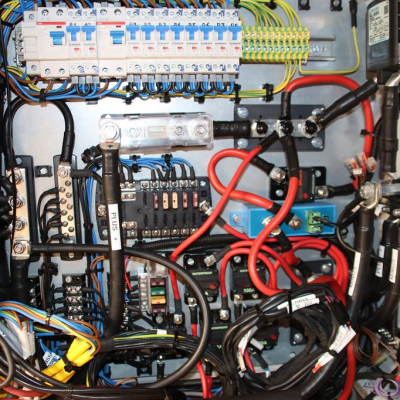

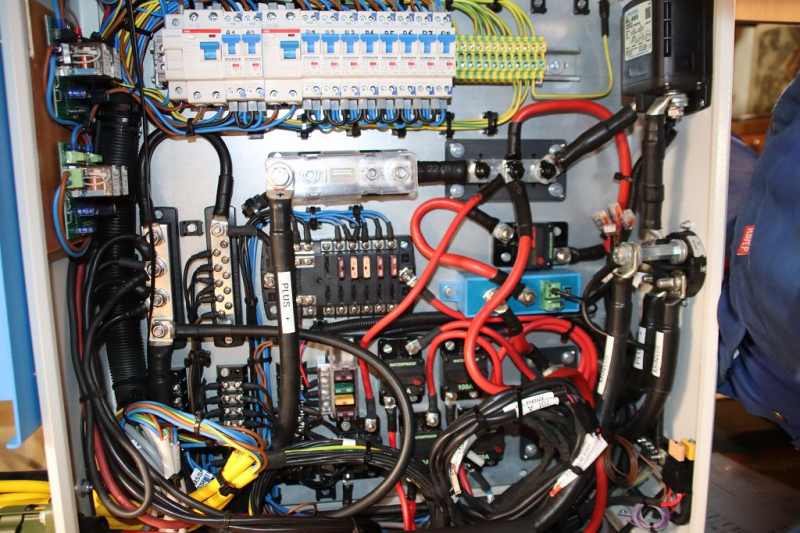

VICTRON Ladetemperatursensor Bluetooth für AGM Batterien VICTRON Batterie Protect BP-100 / 100A BLUE SEA Zweikreis (+/-) Batterietrennschalter manuell BLUE SEA HD Fern-Batterieschalter (+) | |

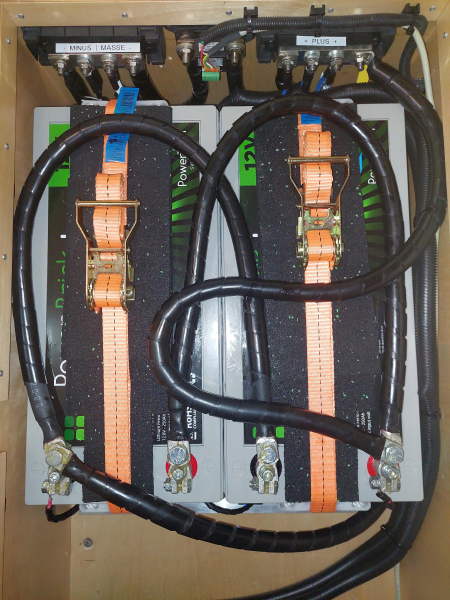

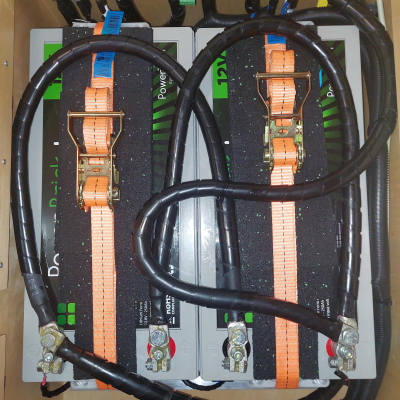

| Capacity of batteries in the cabin | 500Ah (2x 250Ah Power Brick Pro+ 12V LiFePO4 |
|---|---|
| Battery type | LiFePO4 |
| Battery charger for cabin batteries | 2x VICTRON 230V-12V je 25Amp / ICTRON Orion – Tr Smart DC-DC 24V/12V - 20A |

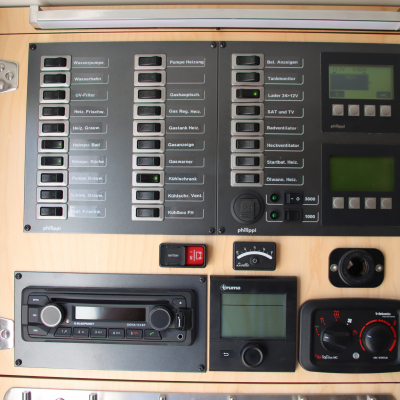

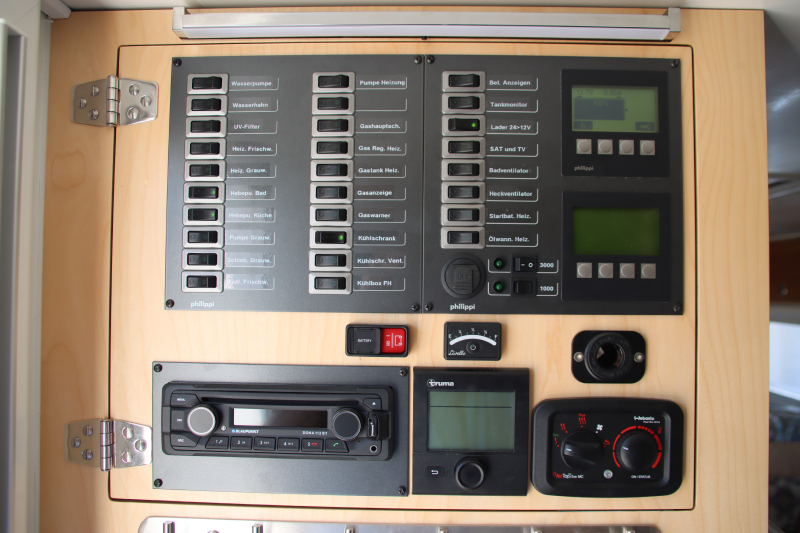

| Battery management | PHILIPPI (Batteriemonitor BMC1+ Tankmonitor TCM V4) |
| Other | |
|
VICTRON Erhaltungsladegerät Blue Smart IP67 230V-24V / 12Amp im Fahrgestell 2 Stück je 180Ah Starterbatterien mit Batterievorheizung (12V von Aufbau) | |

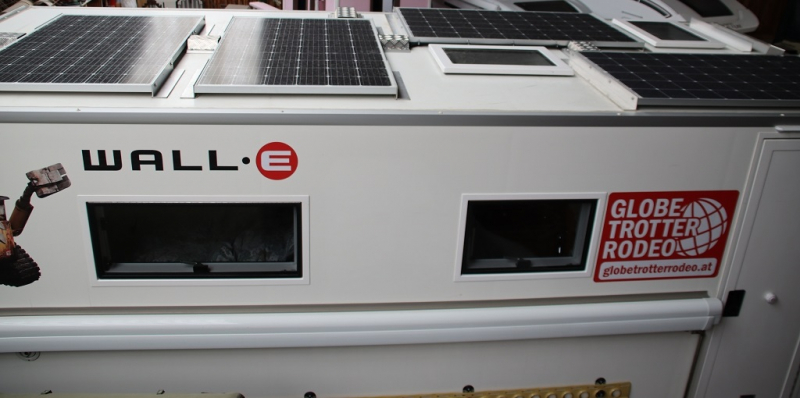

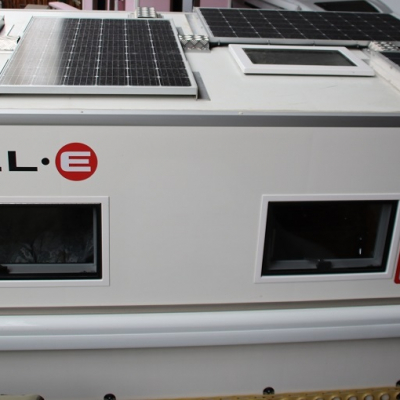

| Solar capacity | 1,2 kW (4 x 300W) monokristallin |
|---|---|

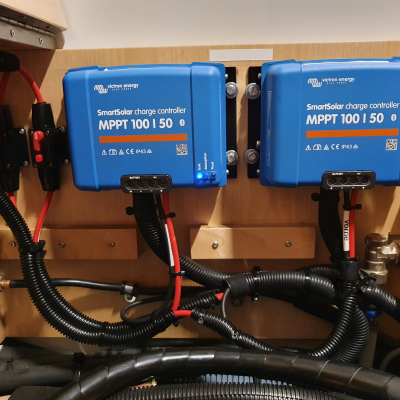

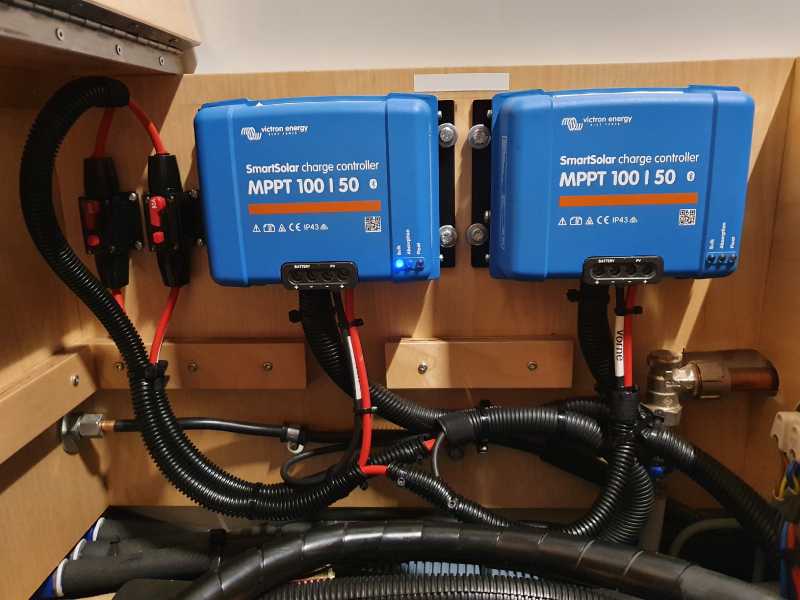

| Solar controller | 2x Solarregler VICTRON MPPT 100/50MPPT |
| Fuel cell | no |
| Power generator | HONDA EU 22i (+ Fernbetankungsanschluss) |

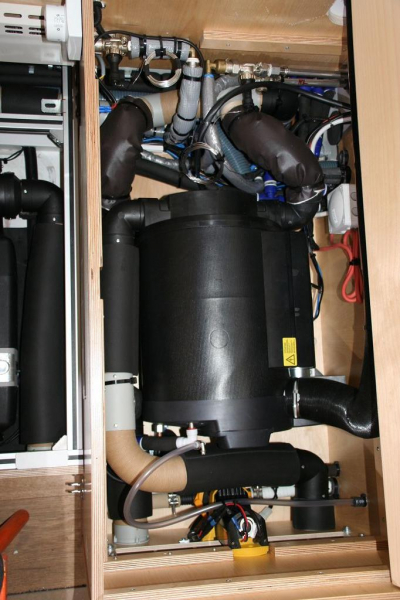

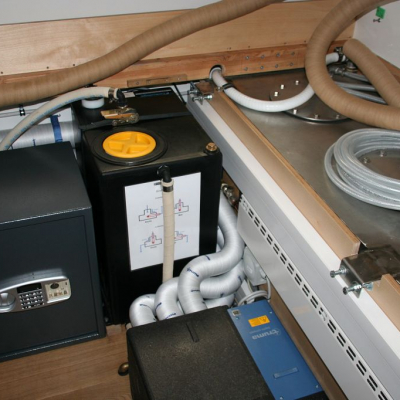

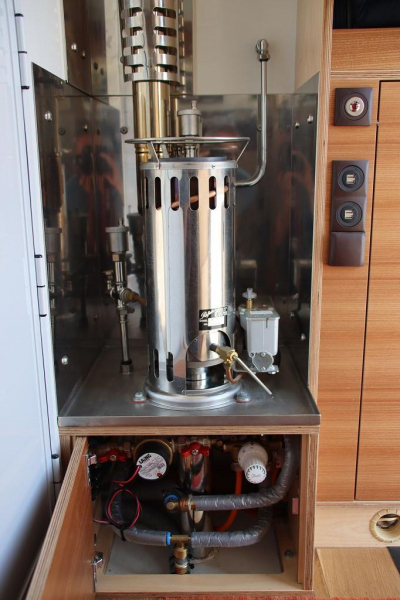

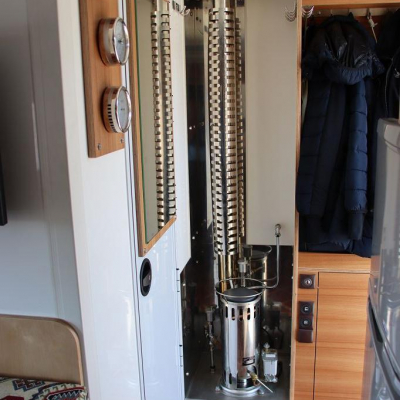

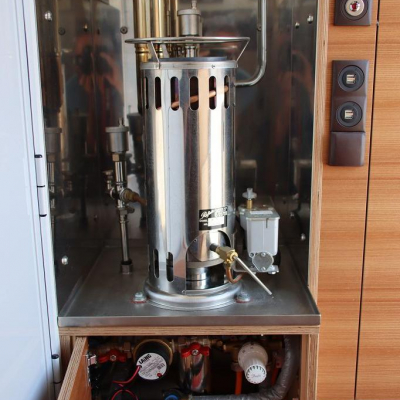

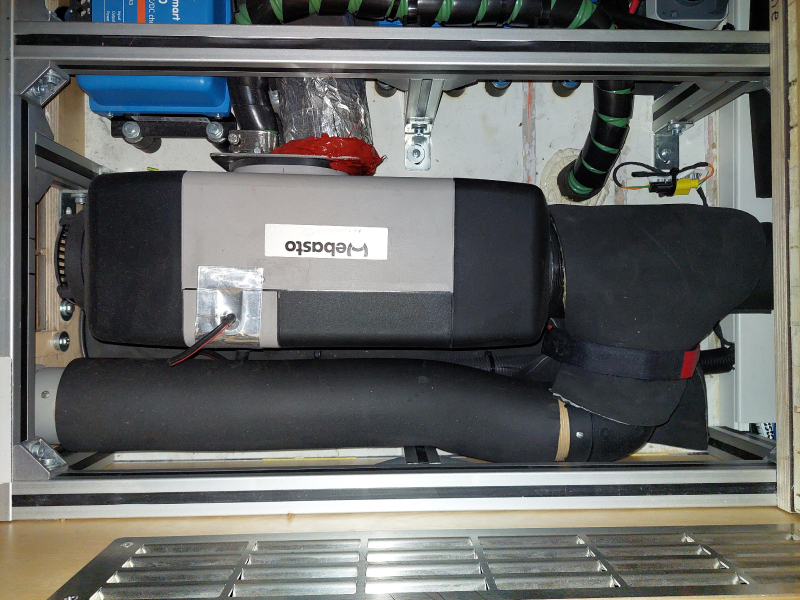

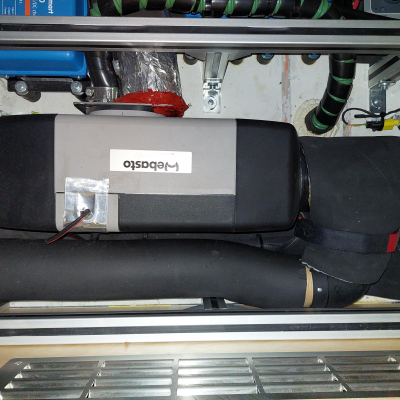

| Manufacturer and type of heating system | REFLEKS Ölofen 66MSK mit Warmwasserspirale + TRUMA Combi 4 E Gas / Elektro + WEBASTO AirTop Evo40 |
|---|---|

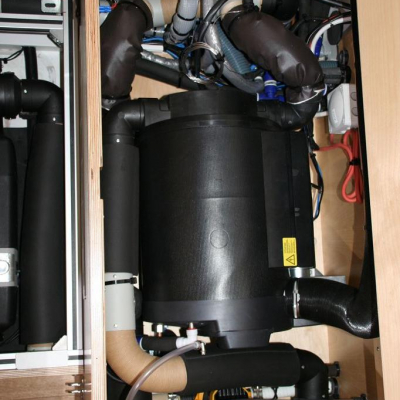

| Warm water processing | TRUMA Combi 4 E (Gas und elektrisch) |
| Cab heating | AUTOTERM D9/24V Standheizung mit 8kW |
| Other | |
|

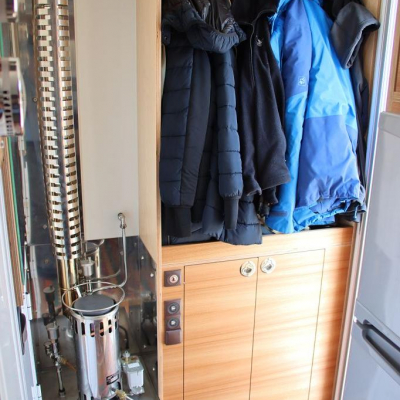

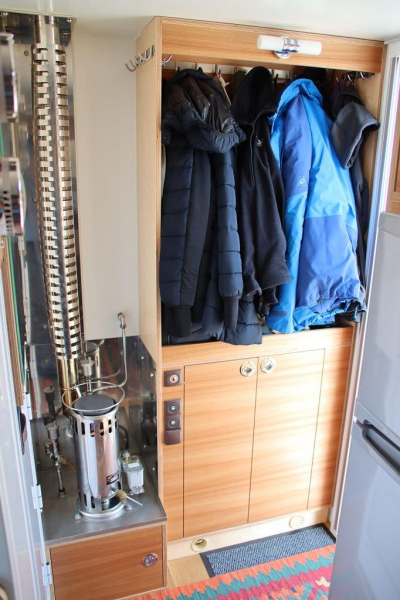

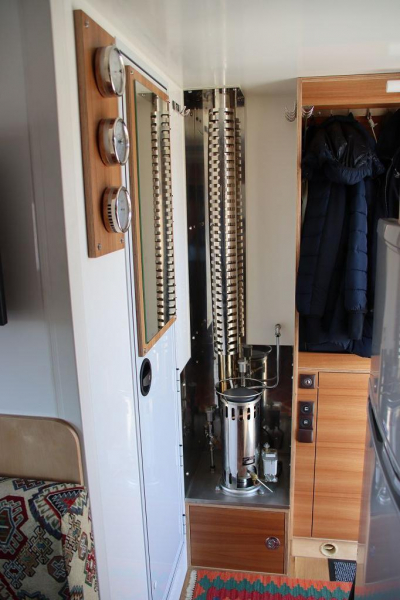

REFLEKS Ölofen 66MSK ist verbunden mit Fußbodenheizung und Radiatoren im Bad, Wohnzimmer, Schlafzimmer und Heckgarage. TRUMA Saphir Compact Klimaanlage 230V / 1.800W Kühlleistung WAECO Klimaanlage Coolair SP 950C & SP 950I im Fahrerhaus | |
| Explanation of gas system | |
|---|---|
|
Gastank 105 Liter + Möglichkeit für zwei 11 Kg Gasflaschen in Staubox (beheizt) Gasfernanzeige, Gasregler- und Gastankheizung, Gasfilter, Gasfernhauptschalter. |

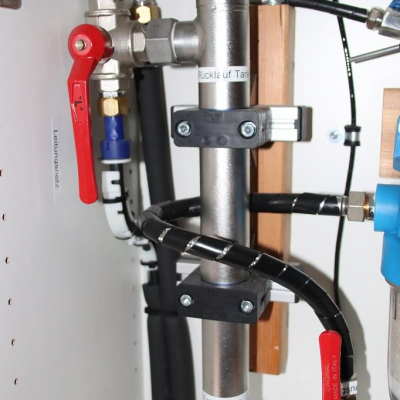

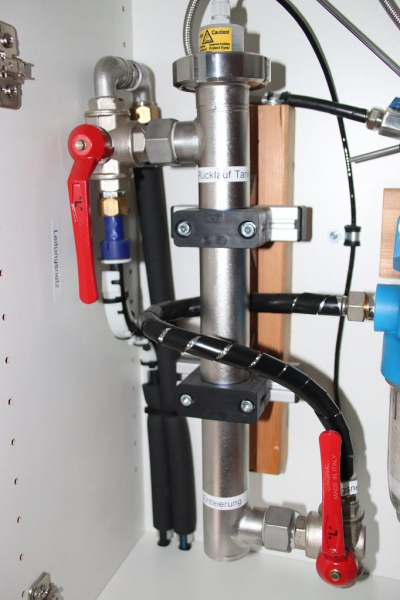

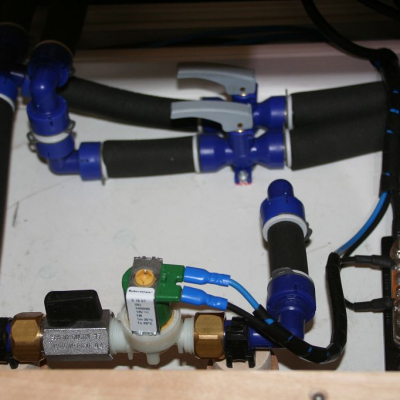

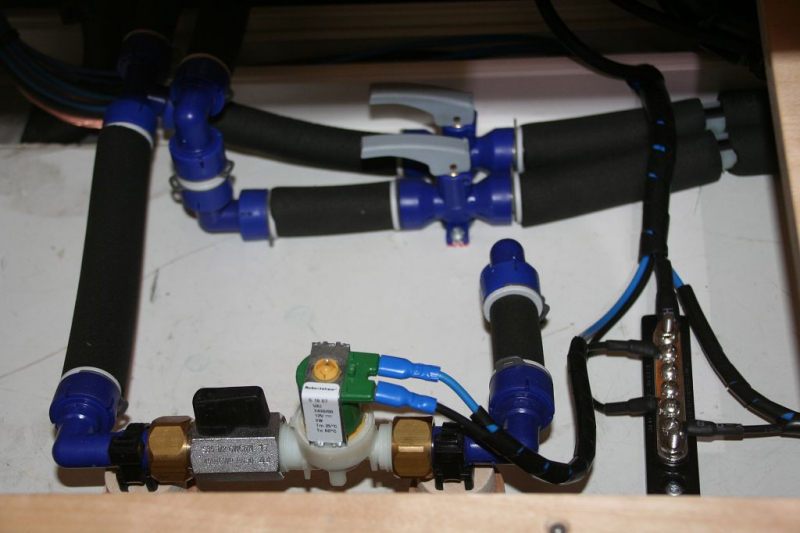

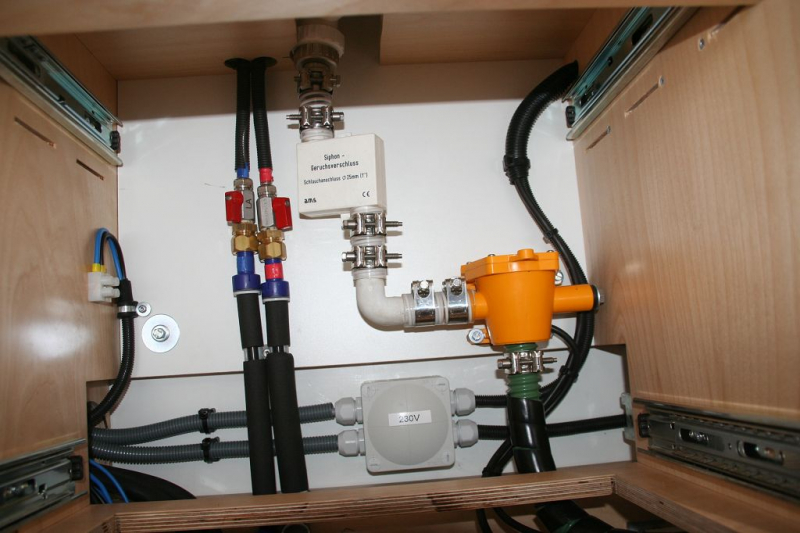

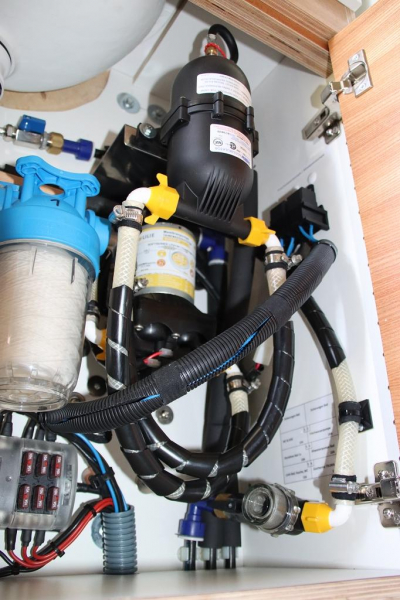

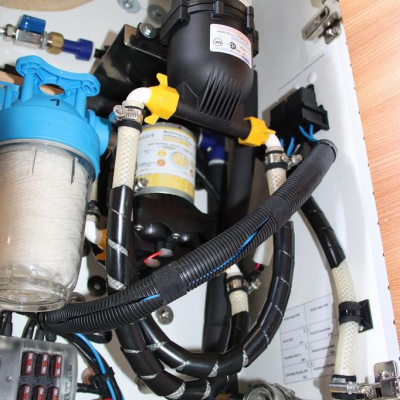

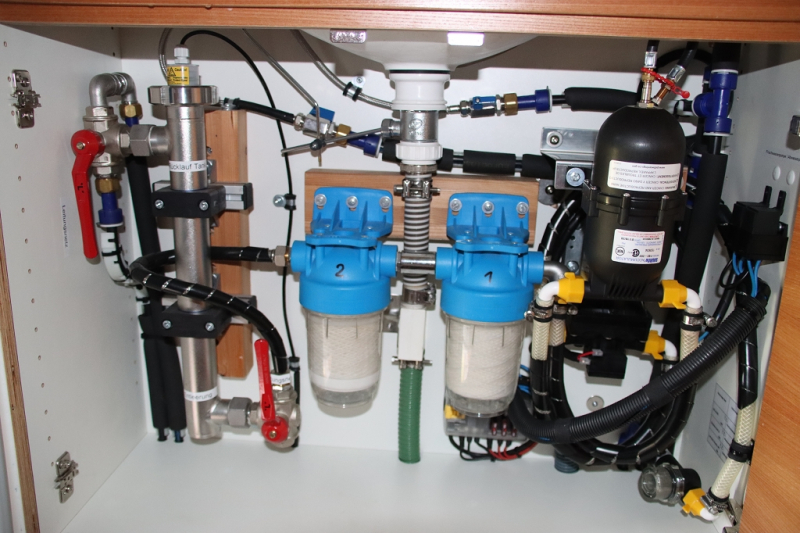

| water flow | Stecksystem REICH UniQuick / LILIE Druckwasserpumpe Soft LP4144 + Shurflo Accumulator 182-202 |
|---|---|

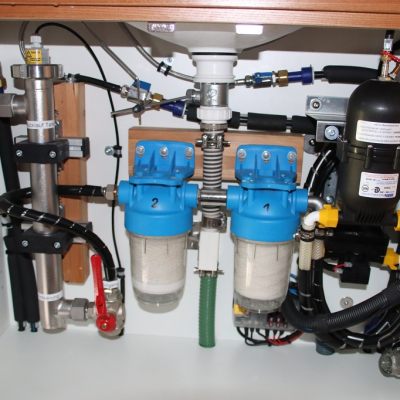

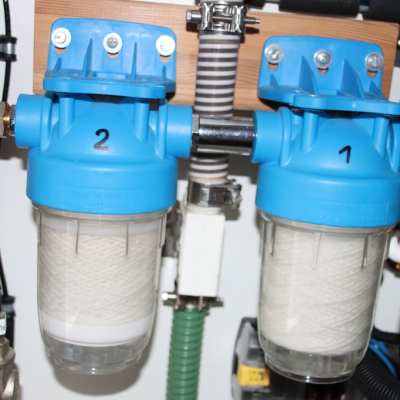

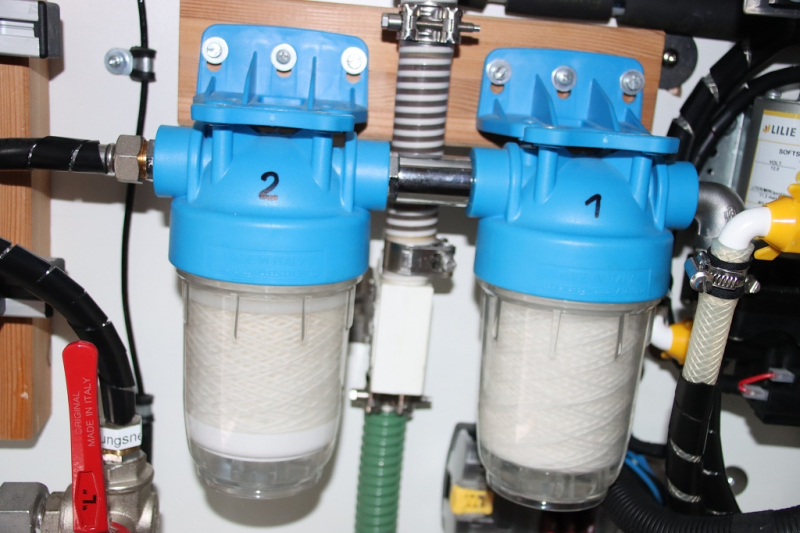

| Water filtration system | SHURFLO Vorfilter + 2x ATLAS Filter (Faser + Aktivkohle) + PURION UV Filter12V |
| Capacity of fresh water tank(s) | 700 Liter, Edelstahl V4A frostsicher innen, doppelt geschweißt, keine Öffnungen unten, Schwallbleche, 4x Putzluken oben |
| Capacity of waste water tank(s) | 80 Liter, Kunststoff frostsicher innen + 85 Liter, Kunststoff außen beheizt, beide mit Fernentleerung (Wohnkabine + Fahrerhaus) |
| Other | |
|

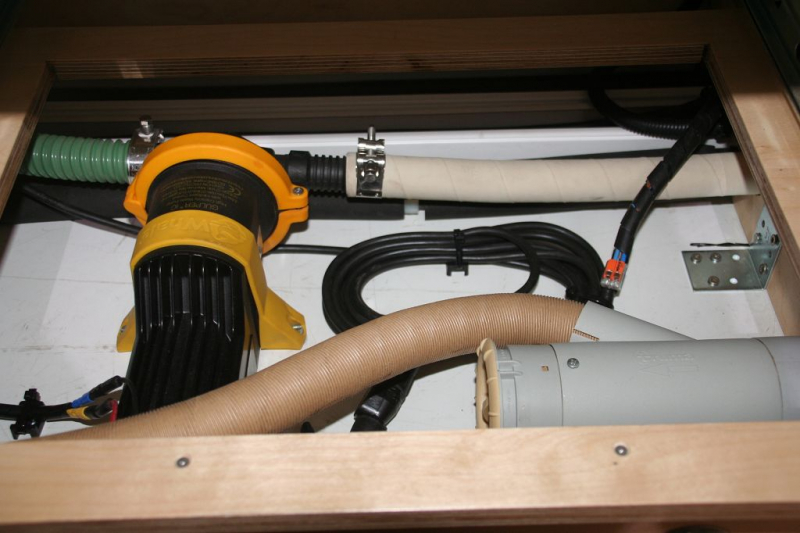

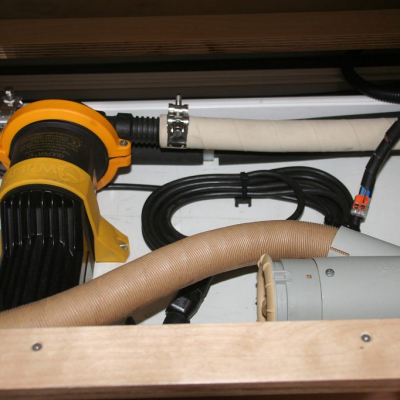

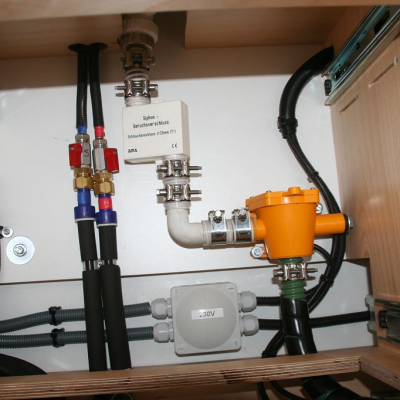

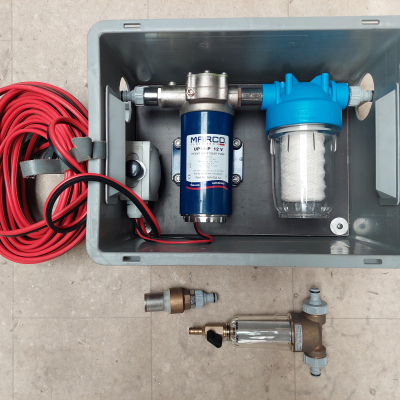

WHALE Grauwasserpumpsystem GULPER 320 1x Küchenbereich, 1x Badezimmerbereich, 1x Entleerung Grauwasser innen, 1x Entleerung Frischwassertank, kein Innentank hat Gewinde oder Öffnungen unten, Außendusche warm / kalt Außenwasserhahn Kaltwasser (innen über Elektroventil absperrbar) Externe Wasserpumpe MARCO UP14-P 12V mit 1x Atlasfiler und Vorfilter. | |

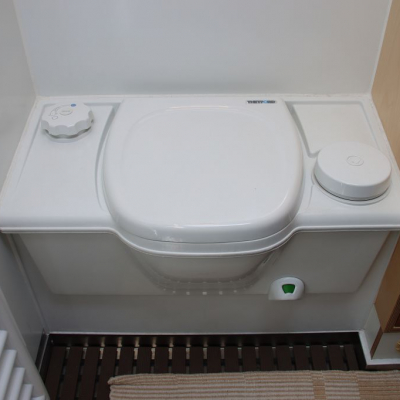

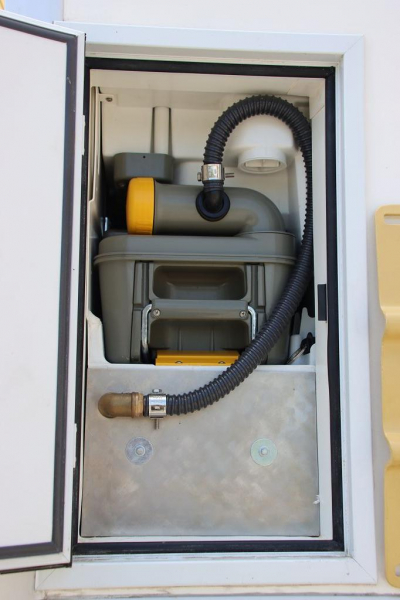

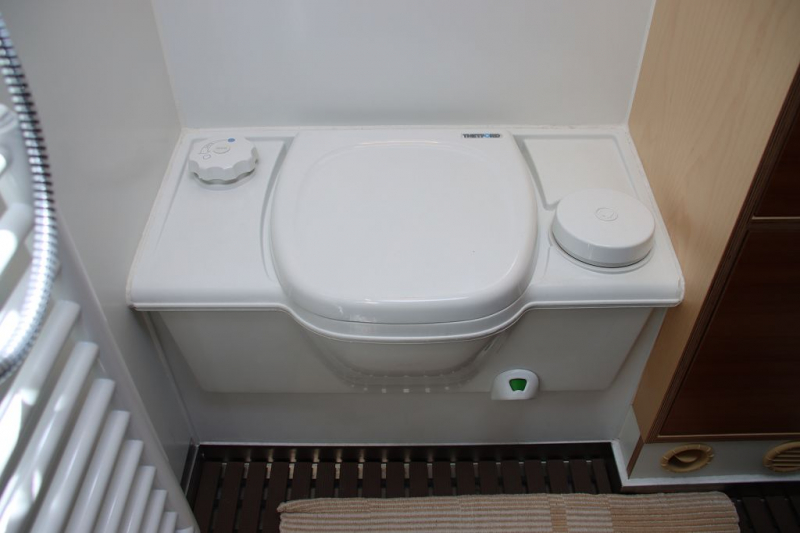

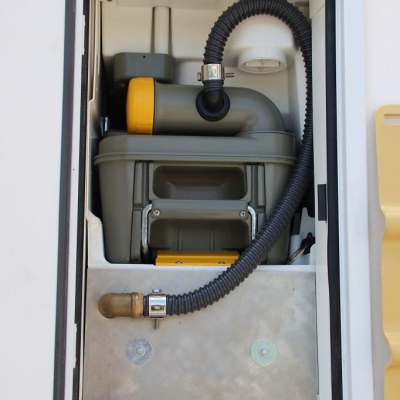

| Manufacturer and type of toilet | THETFORD Casettentoilette C4 mit SOG II Absaugung |
|---|---|
| Capacity of black water tank | 3x THETFORD Kasetten je 19 Liter |

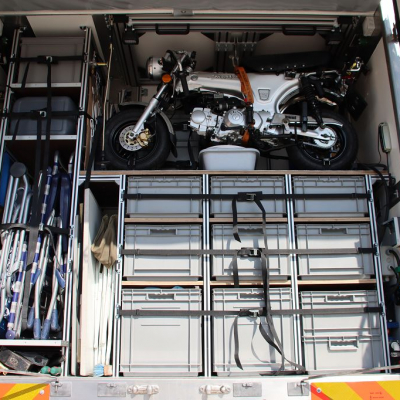

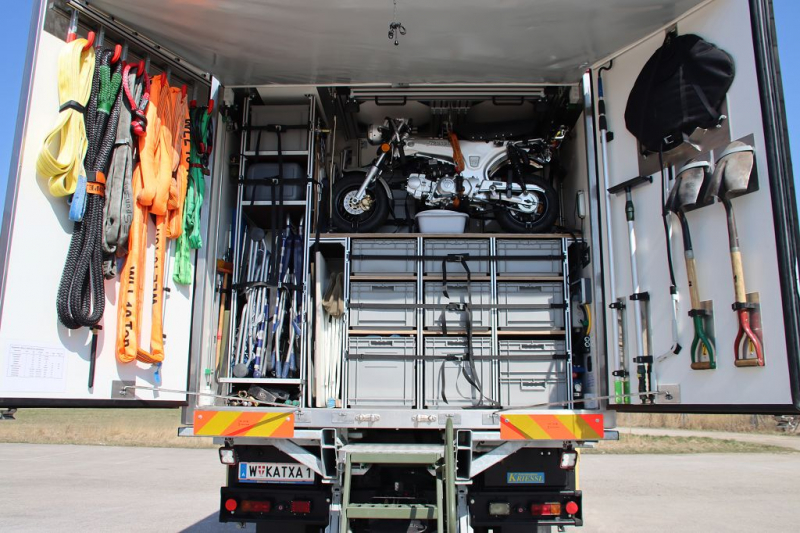

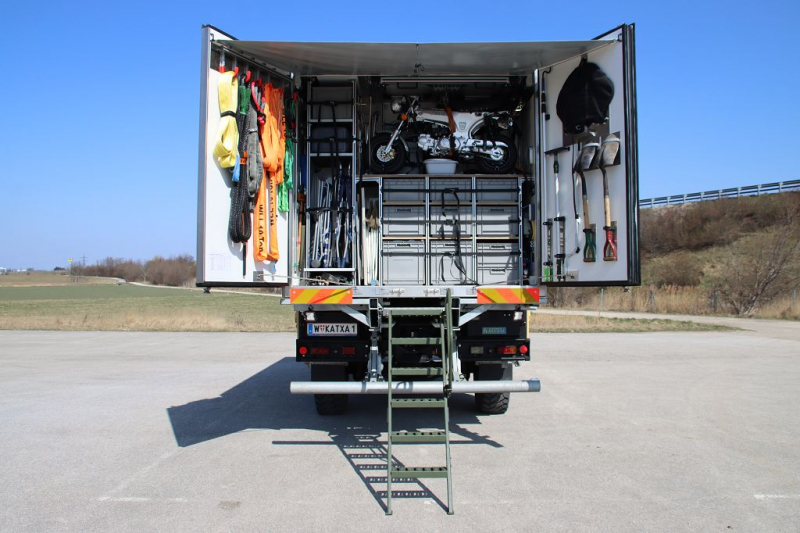

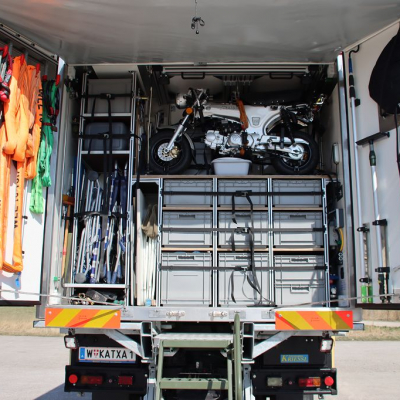

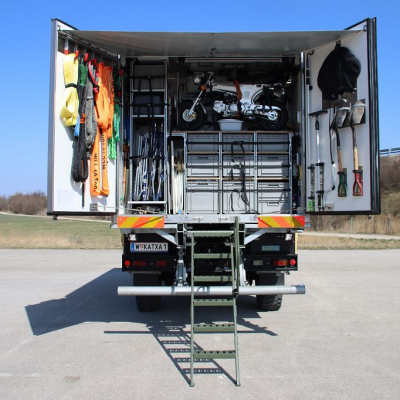

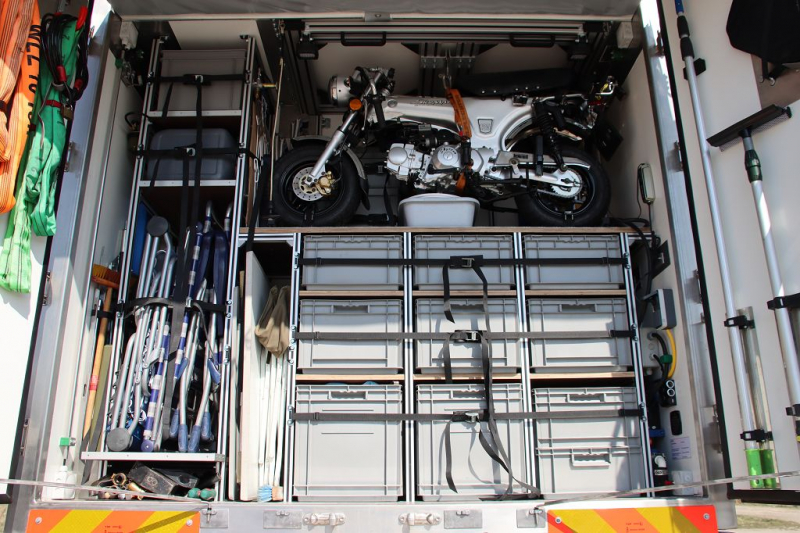

| Rear carrier | Heckstaubox mit 3.120 Liter Volumen, Deckenkran innen für SKYTAM Skymax 125 |
|---|---|
| Roof rack | 2x Zargesboxen am Fahrerhausdach mit 495 Liter Volumen |
| Storage boxes | 4x Stahlstauboxen BW 1.142 Liter Volumen |

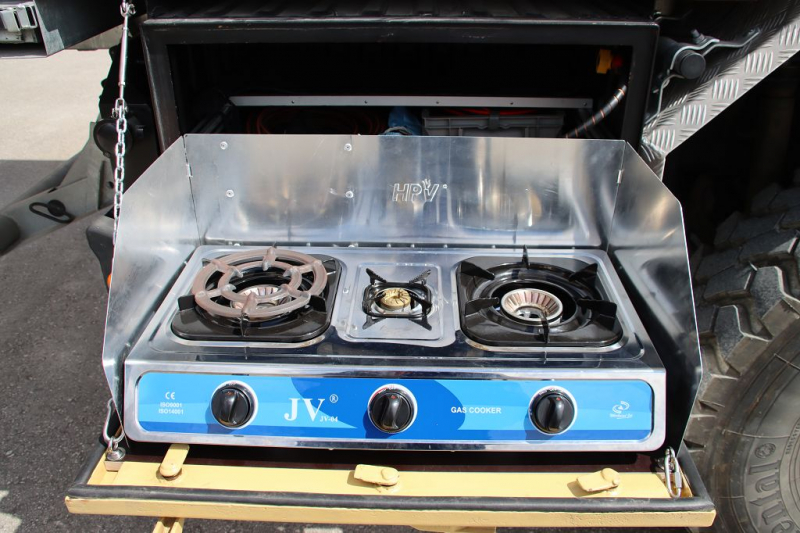

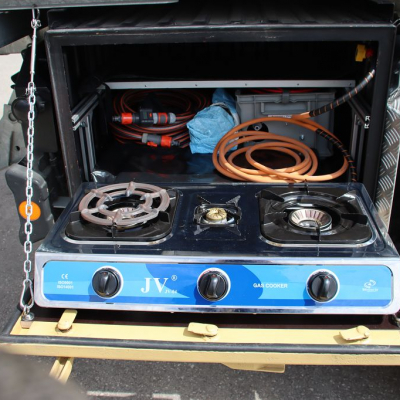

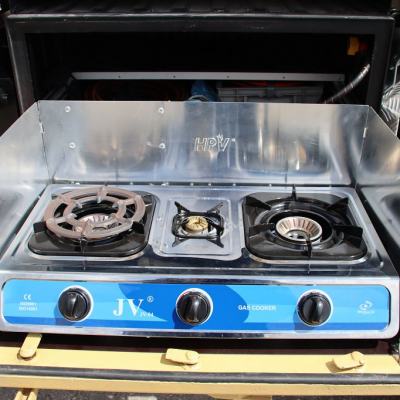

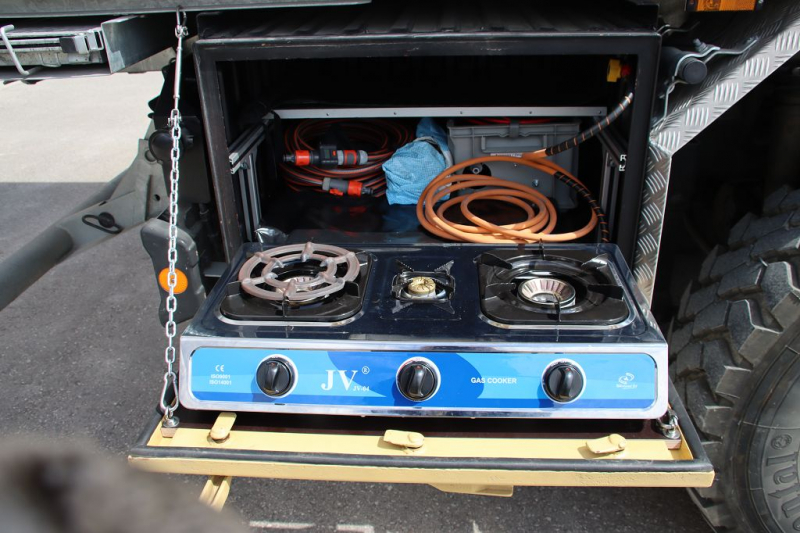

| Outside cooking facilities | CAGO JV 04 Gaskocher 3-flammig aus Edelstahl 8 kW mit Windschutz |
| Awning | 1x THULE OMNISTOR 8000 mit 4,5 Meter |
| Other | |
|

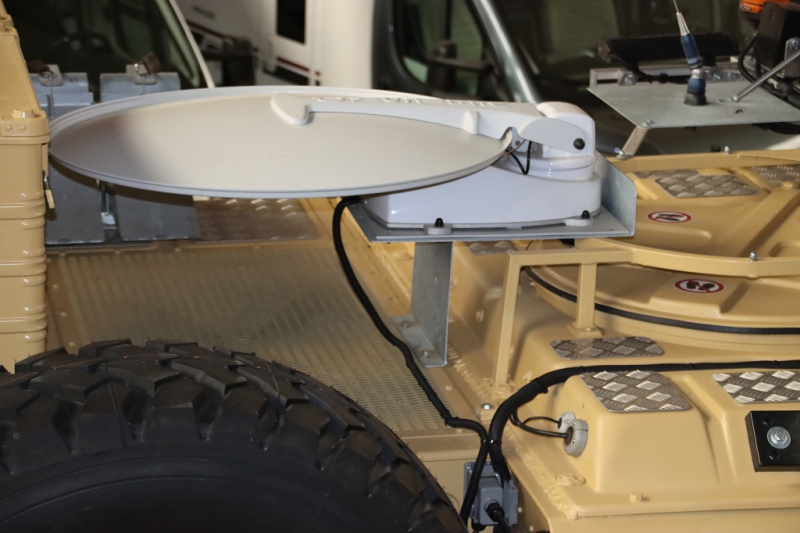

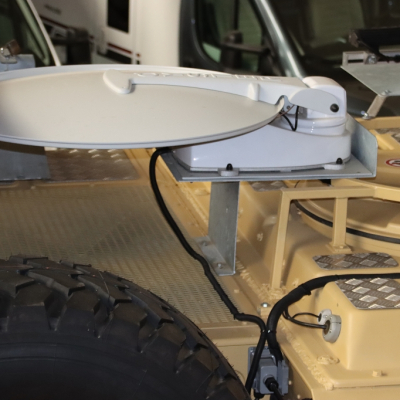

Motorrad SKYTEAM Skymax 125 Digital SAT Anlage TEN HAAFT Oyster Vision 85cm Single Skew | |
