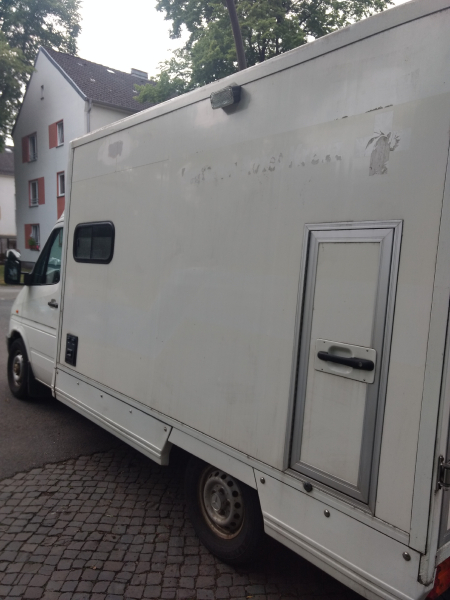

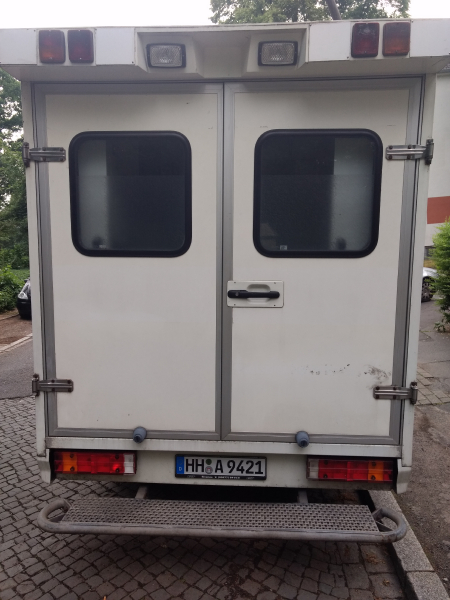

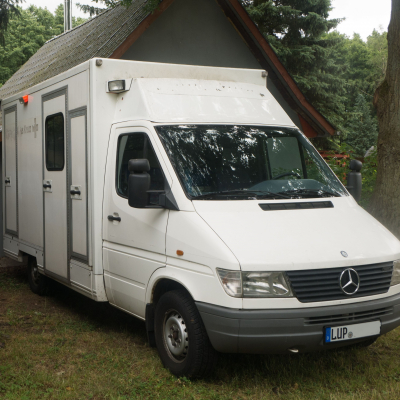

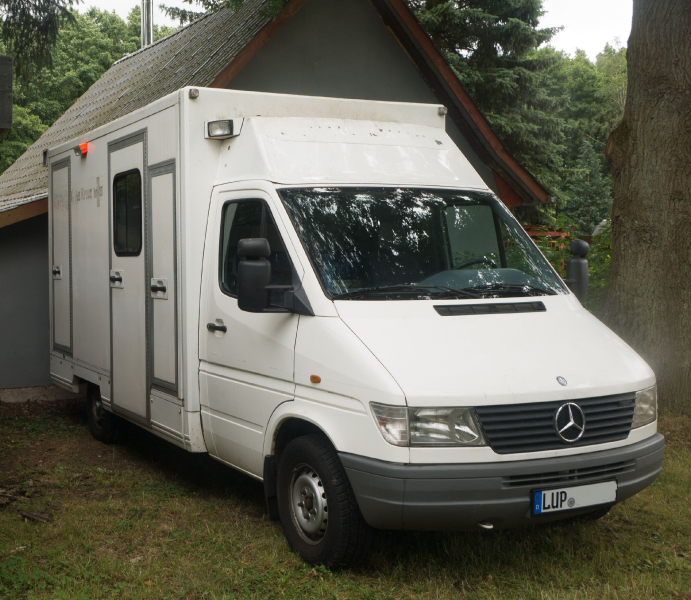

Umbau eines Krankenwagens auf Sprinterbasis zum 2-Personen-Wohnmobil (befindet sich aktuell noch in der Umbauphase.
| Manufacturer and model | Mercedes Sprinter 312 D (W903) |
|---|---|
| Name | Steffen Graap |
| Country | Deutschland |
| Website | keine |
| Year of manufacture | 1998 |
| For sale? | no |
| Engine type | OM 602.980 |
|---|---|
| Cubic capacity | 2874 |
| Number of cylinders | 5 |
| Horsepower | 122 |
| Torque | 280 |
| Other | |
| 4-Gang Wandlerautomatik | |
| 4x2, 4x4, 6x6, 8x8 | 4x2 |
|---|---|
| Wheel base | 3550 mm |
| Number of seats | 2 |
| Tyre size | 255/70 R15 C |
| Rim size | Stahl 6Jx15H2 |
| Type of tyre | Conti VancoWinter 2 |
| Tank capacity | 75 L |
| Diesel filter | no |
| Permanent or manually selectable 4-wheel drive | kein |
| Diff locks | hinten |
| Manufacturer of the cabin | Binz |
|---|---|
| Inner dimensions (LxWxH) | 3,35m x 1,99m x 1,99m |
| Outer dimensions (LxWxH) | 3,42m x 2,05m x 2,05m |
| Cabin material | Alu-GfK-Sandwitch (Alu innen - PU - Gfk außen) |
| Kind and thickness of insulation | Wand PU ~30mm + 5mm Armaflex (Kältebrücken), doppelter Boden (mit 19mm Armaflex) |
| Number of beds | 2 im Bett + 2 auf der Sitzgruppe |
| Windows | 1x Dometic S4 (Fahrerseite) , Fiamma Vent 40x40 im Küchenbereich, Fiamma Turbo Vent 28x28 (mit Lüfter) im Bad |
| Subframe | Stahl , fest verbunden mit Rahmen des Sprinters |
| Other | |
|

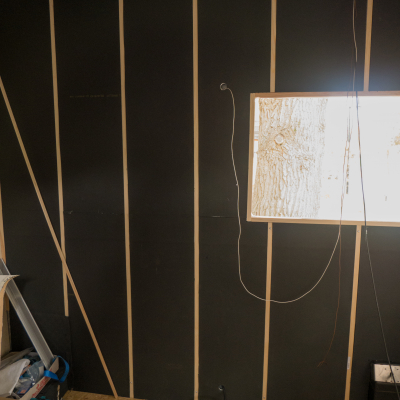

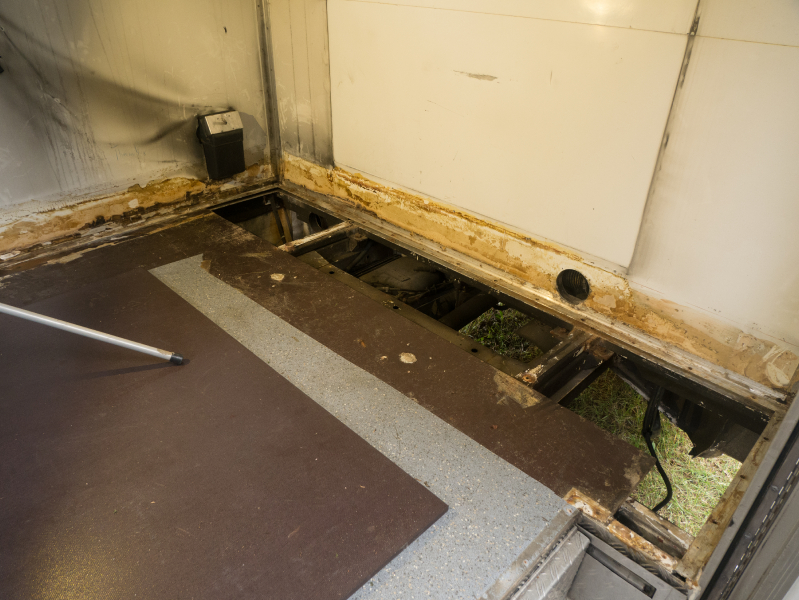

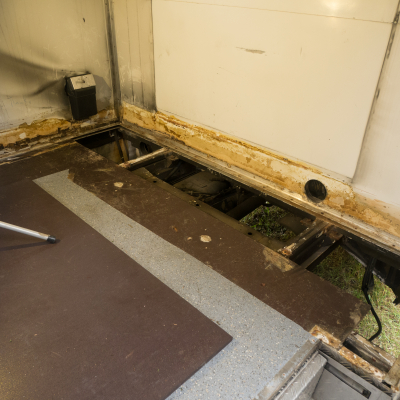

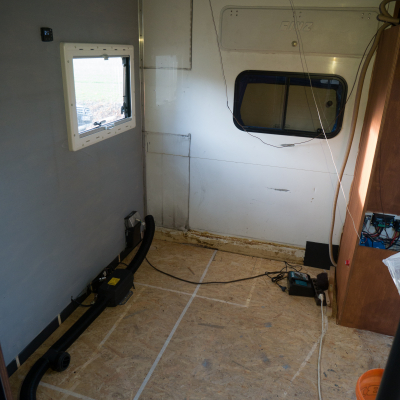

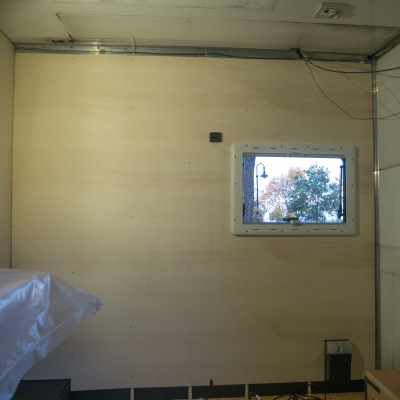

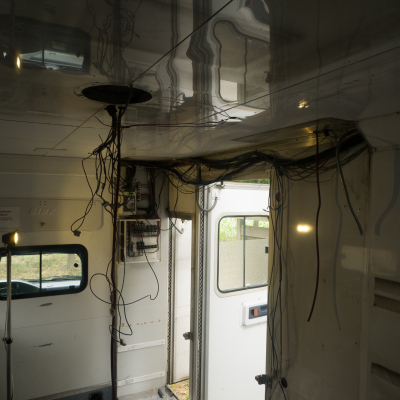

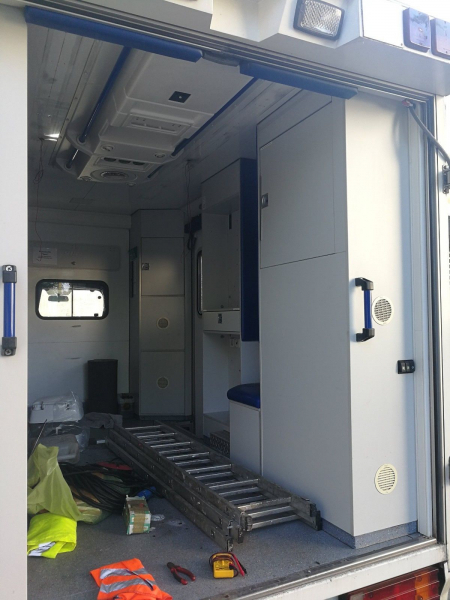

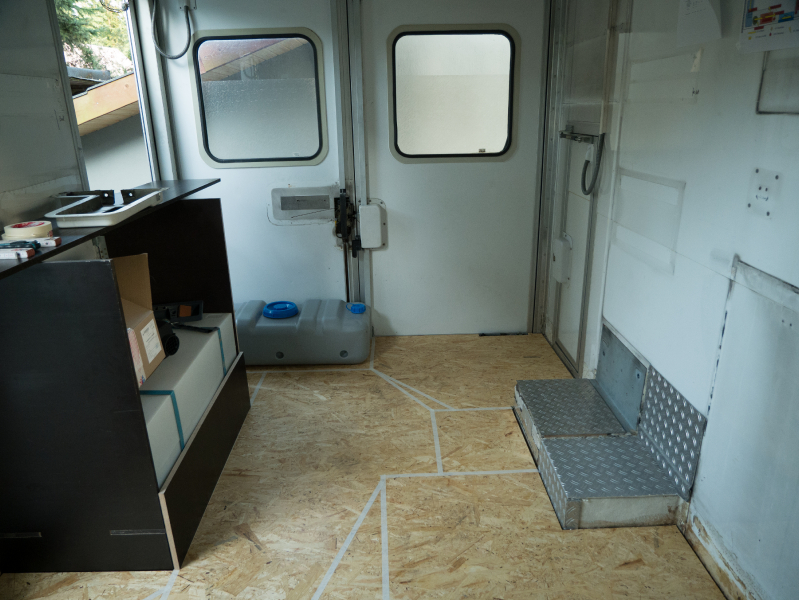

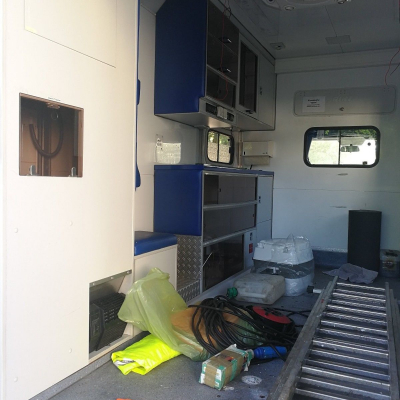

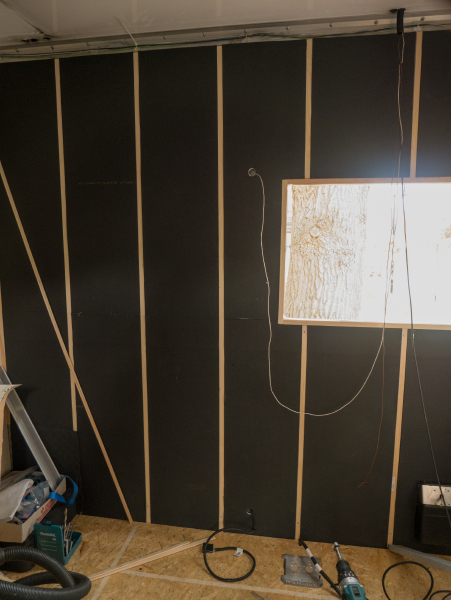

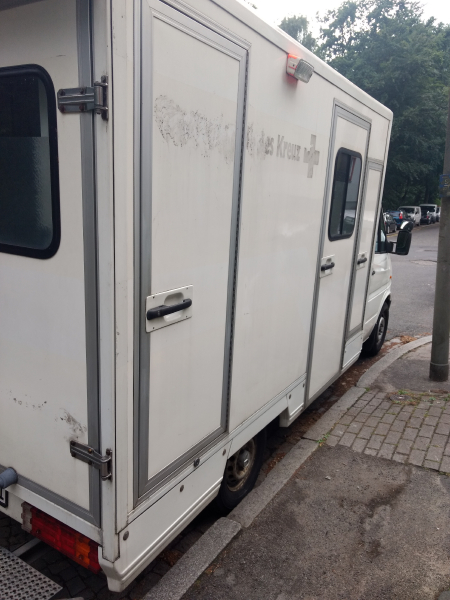

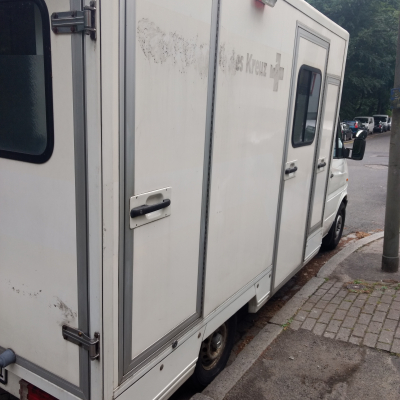

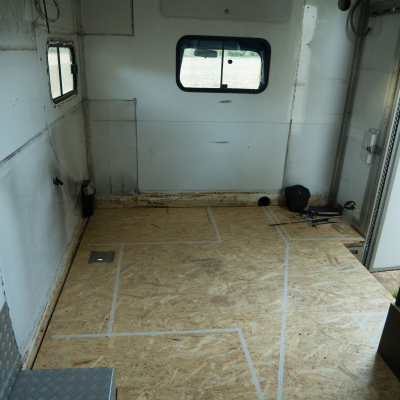

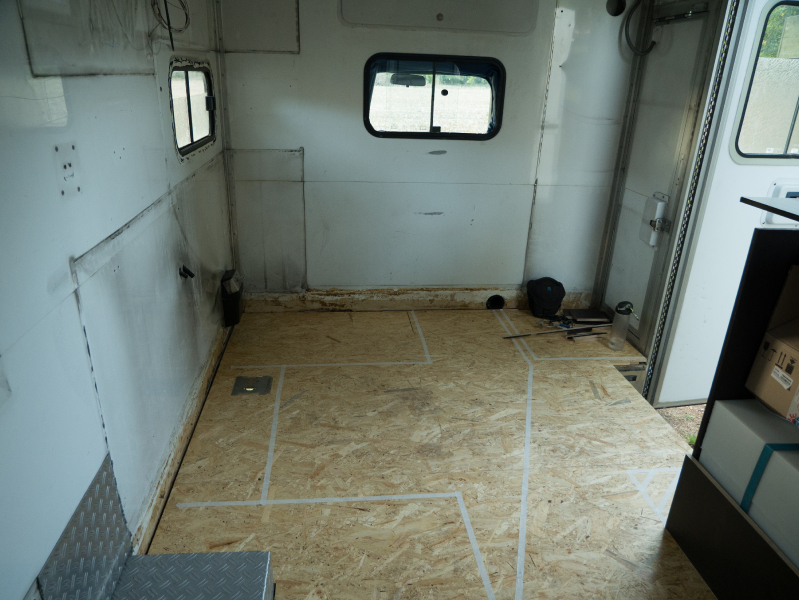

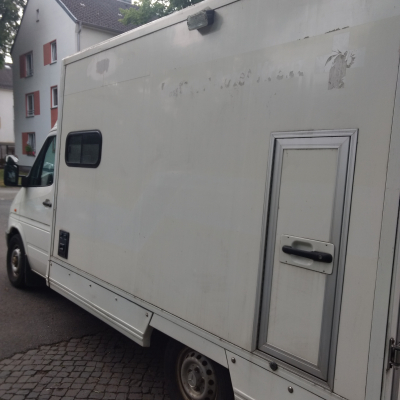

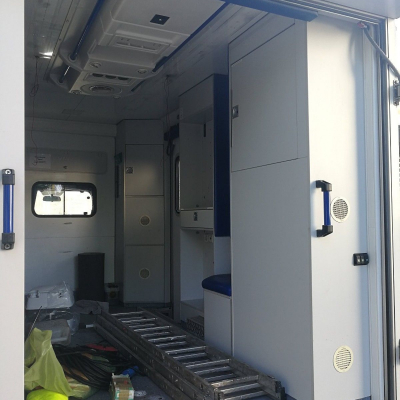

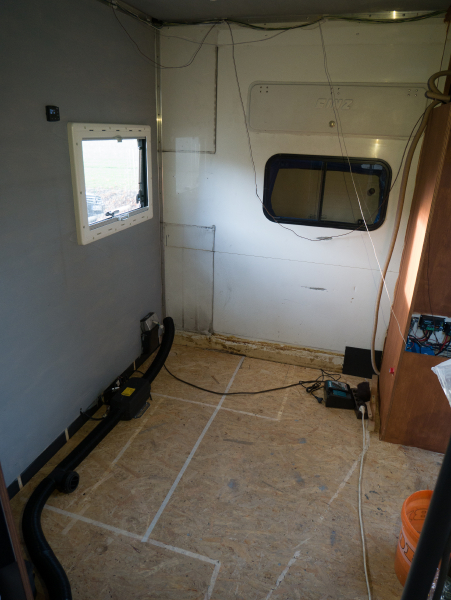

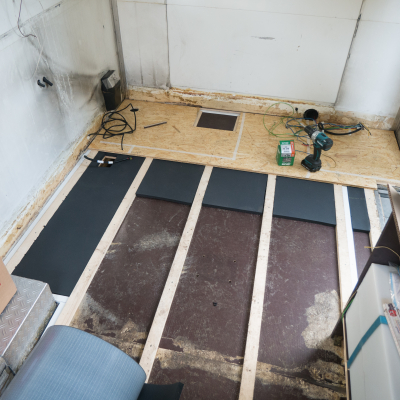

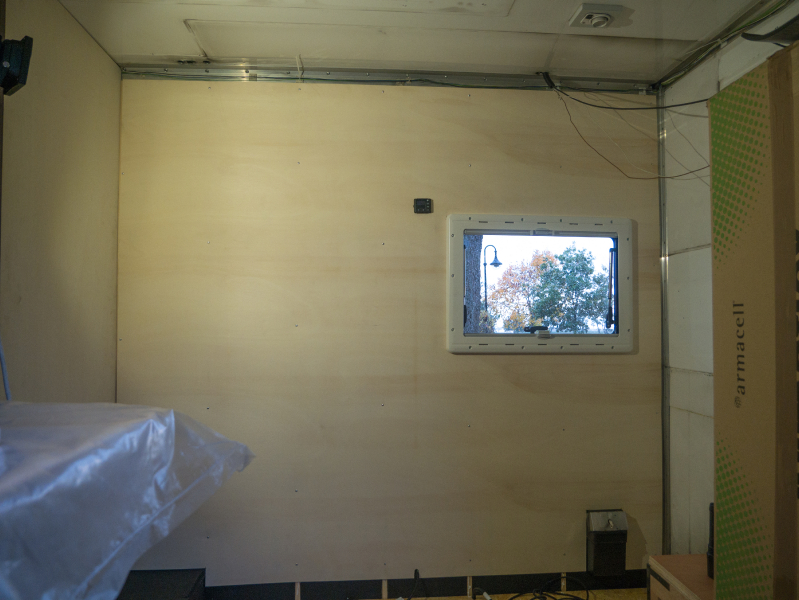

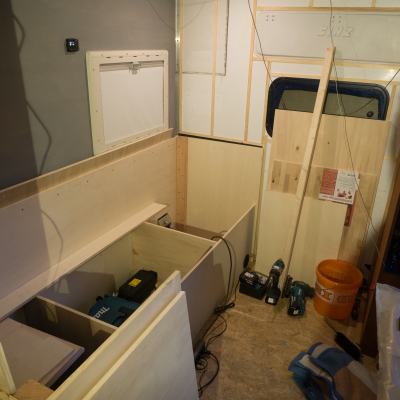

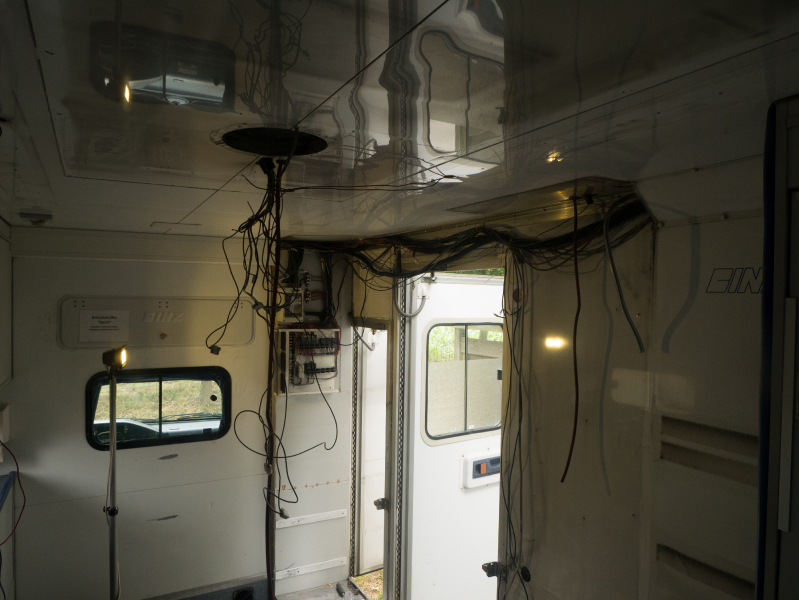

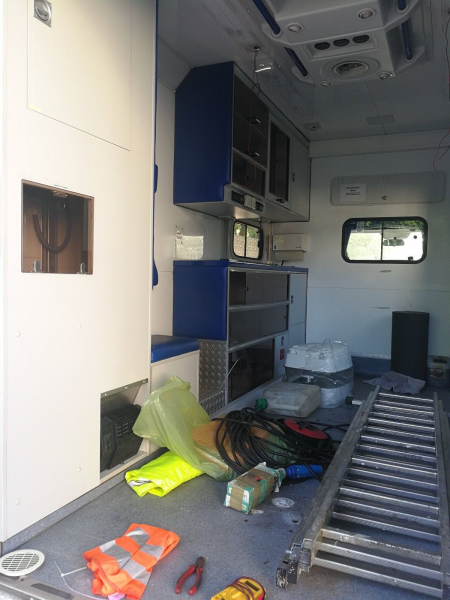

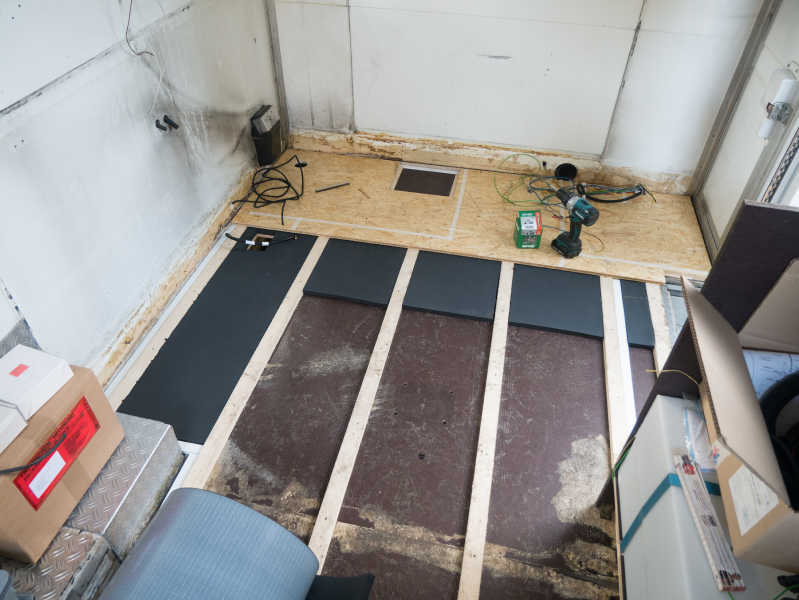

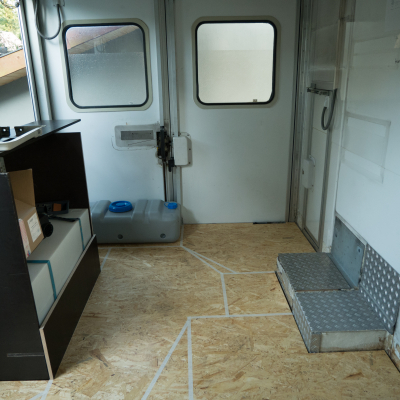

Der Aufbau ist mit vielen Türen/Klappen versehen, wodurch in Zeiten als Krankenwagen auf die Staukästen zugegriffen wurde. Der Koffer wurde komplett entkernt, alle Möbel und Kabel wurden entfernt. Da der Boden im vorderen Bereich durch Eindringen von Wasser total vergammelt war, wurde er teilweise ersetzt, und mit 19mm Armafex gedämmt. Darauf wurde ein Boden mit 12mm OSB, auf Kiefernleisten verschraubt. Die Sandwitchwände wurden zusätzlich mit 5mm Armaflex gedämmt, um Kältebrücken an Versteifungsprofilen zu minimieren. Als Tragegerüst habe ich Kiefernleisten im Abstand von 30cm auf die Wand geklebt, und den Zwischenraum mit Armaflex gefüllt. Hierauf kommt eine 4mm starke Pappelsperrholzplatte als Wandverkleidung. Selbiges Verfahren wurde an der Decke angewandt. In den Ecken können Kabel verlegt werden, die später mit Leisten verkleidet werden. | |

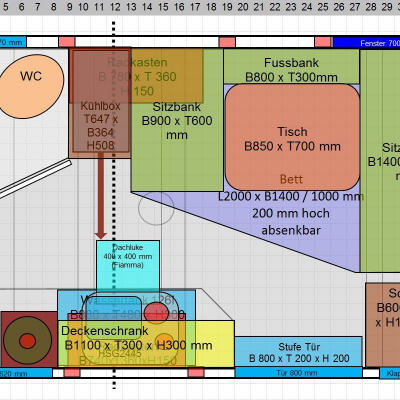

| Explanation of floor plan | |
|---|---|
|

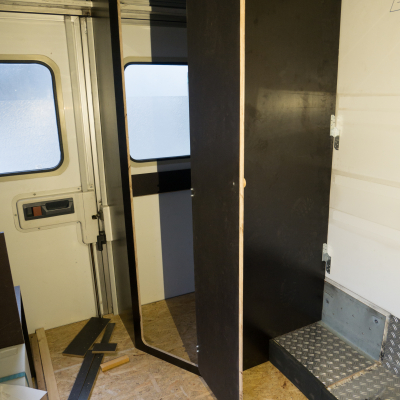

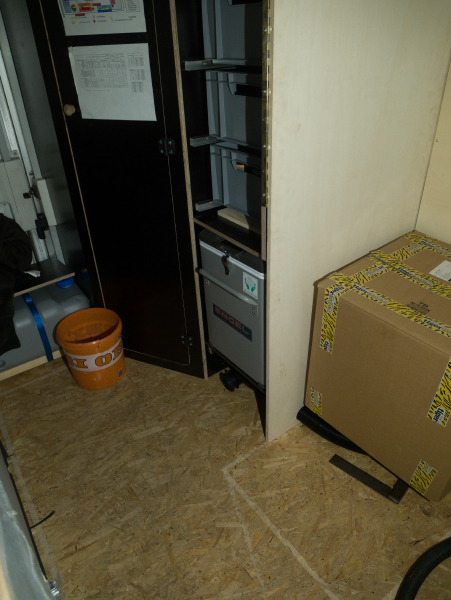

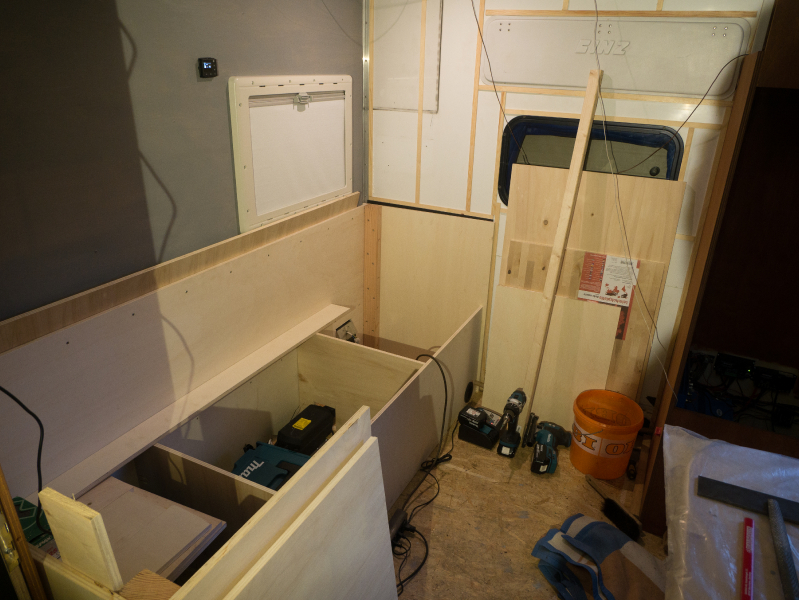

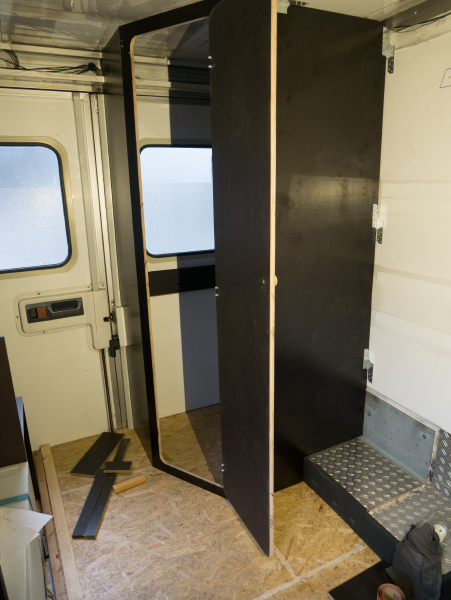

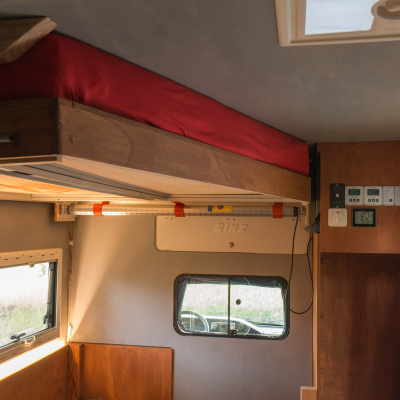

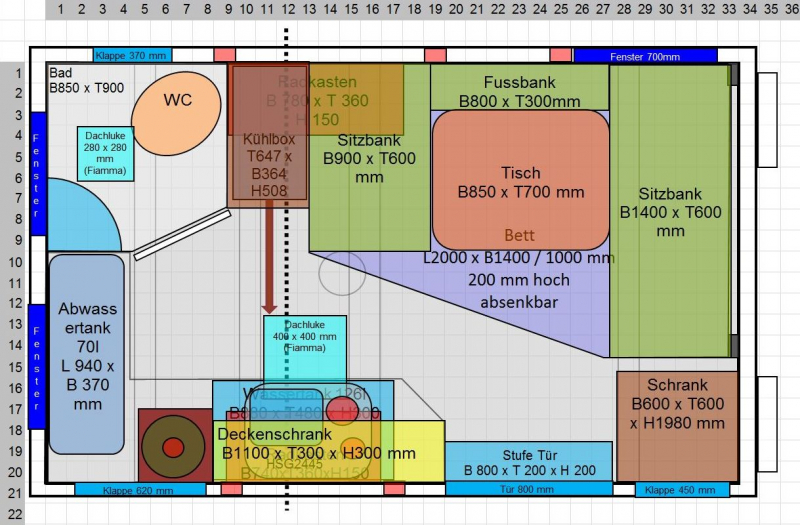

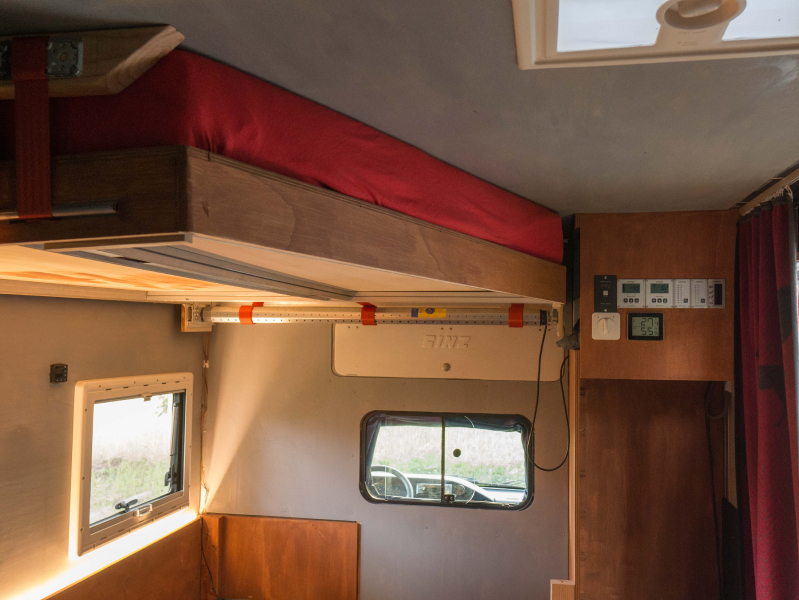

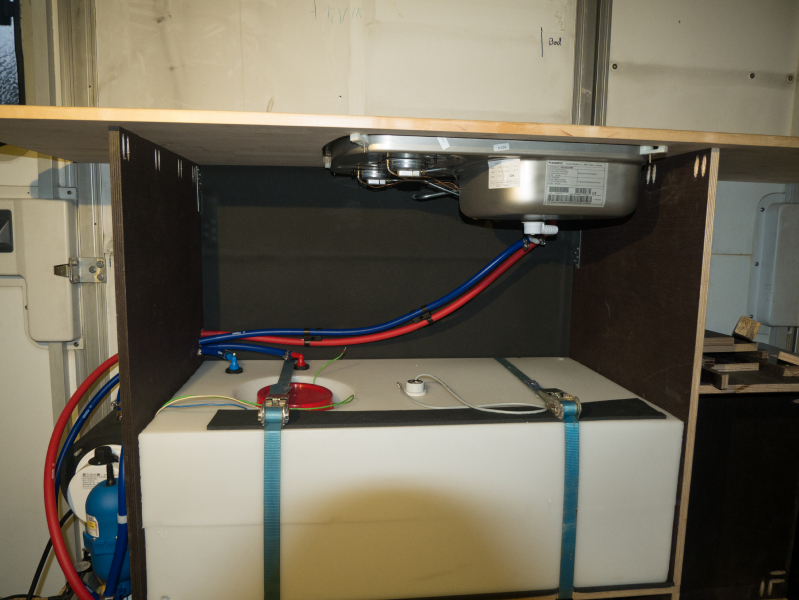

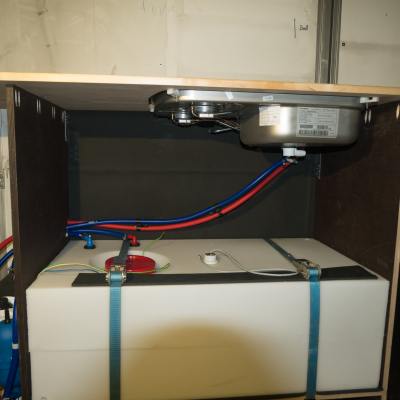

vorne Sitzgruppe mit darüber absenkbarem Hubbett, Kopffreiheit im Bett 90cm, alternativ 60cm, dann können Gäste auf der Sitzgruppe schlafen. Bettgröße 1,40m x 2,0m, im Fußbereich auf 90cm verjüngt. Hinten links Bad mit Trocken-Trenn-Toilette und Waschbecken, keine Dusche (Außendusche durch Klappe). Beifahrerseite Küchenzeile mit integrierten Wasse-/Abwassertank (Frostschutz). Im gesamten Bereich (außer unter dem Bett) ist Stehhöhe. |
| Material of furniture | 15mm Papelsperrholz, teilweise 15mm Siebdruckplatten (Bad, Gaskasten) |
|---|---|
| Other | |
|

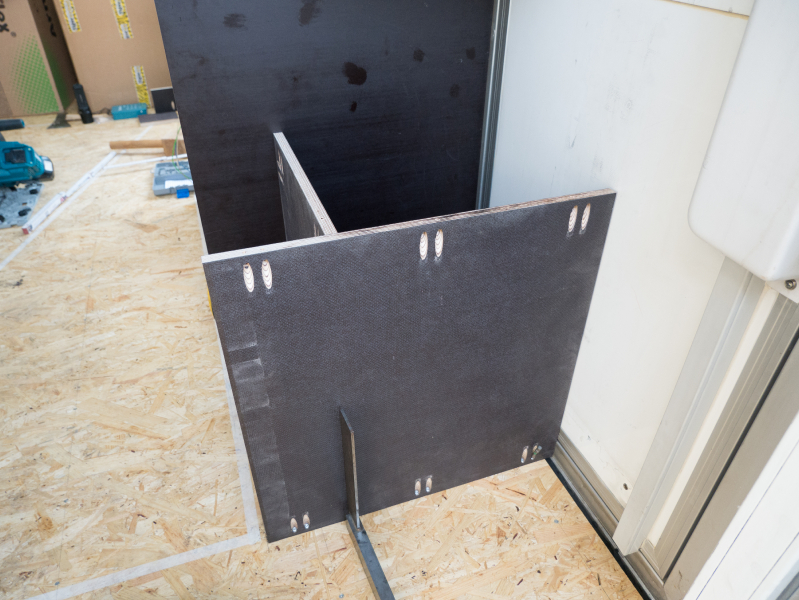

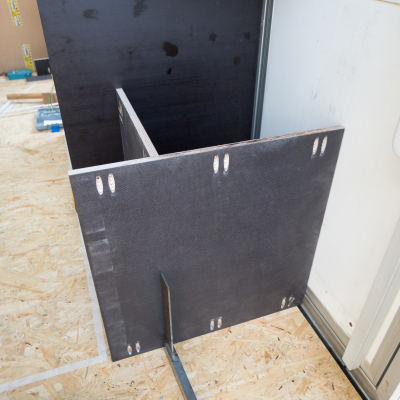

Das Pappelsperrholz ist sehr leicht, leider auch sehr weich. Um trotzdem einen guten halt zu erreichen, wurden fast alle Verbindungen an Holzplatten mit einer Bohrlehre (Kreg Jig Jr. https://www.amazon.de/gp/product/B07D7Z5B16/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1) erstellt und direkt mit Schrauben verschraubt (siehe Bild). Ich habe alle ~15cm ein Schraubenpärchen, somit kommt der Halt über die Menge der Verbindungen. Das Bett hängt über der Sitzgruppe und wird zum Schlafen auf Pfosten herabgelassen. | |

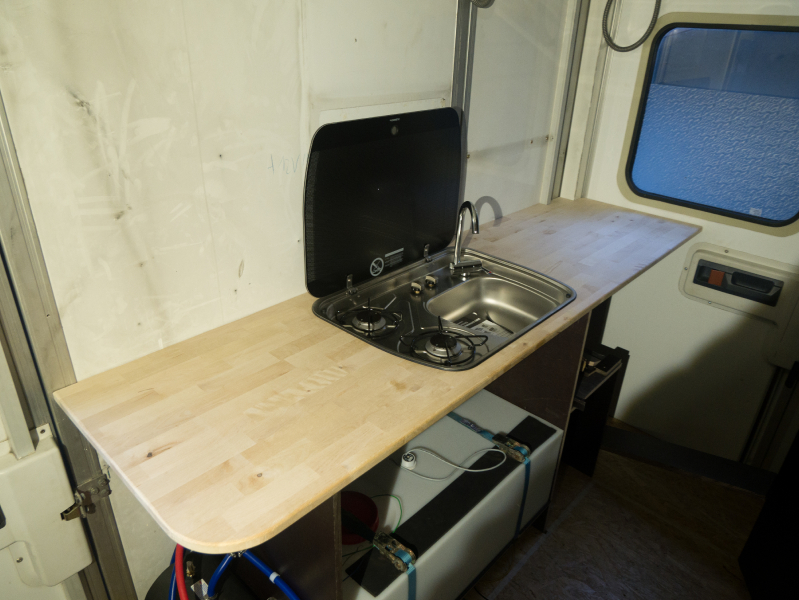

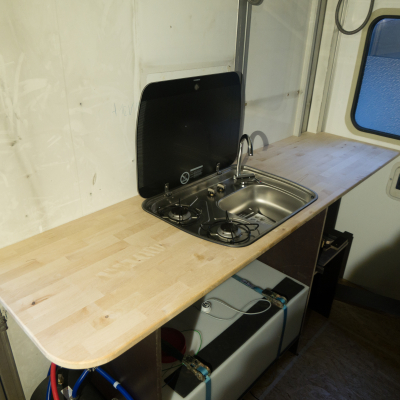

| Cooking stove | Dometic HSG 2445 (Einbaukochspüle) |
|---|---|
| Gas installation | 1x 6kg Alugasflasche mit 30mBar Druckregler |

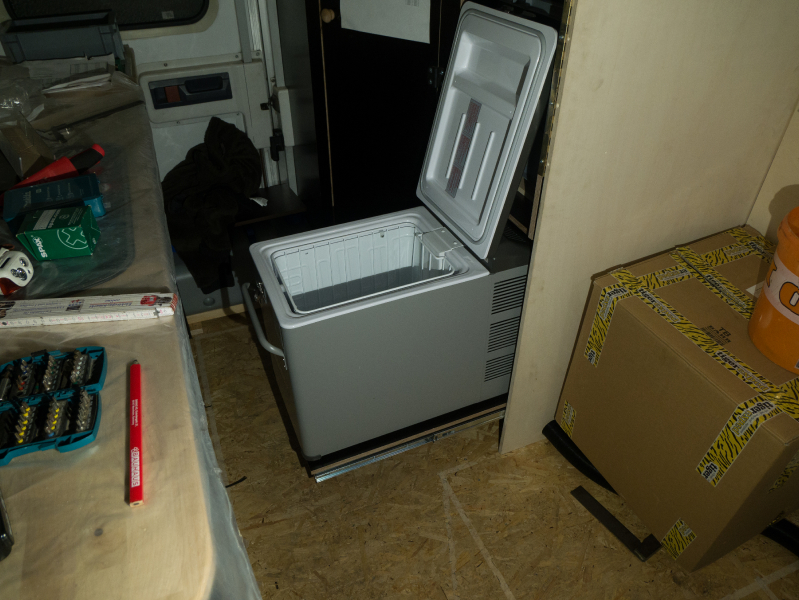

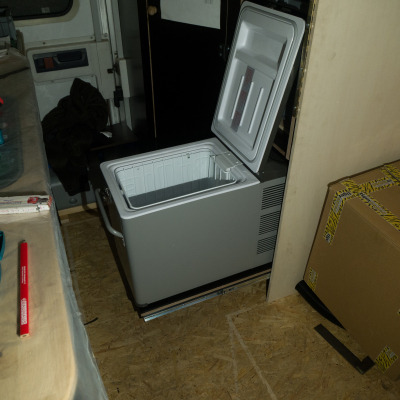

| Manufacturer and type of fridge / cooler | Engel MT-45-F Kompressor Kühlbox, 40L |
|---|

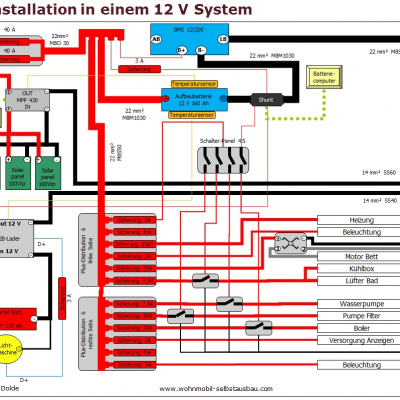

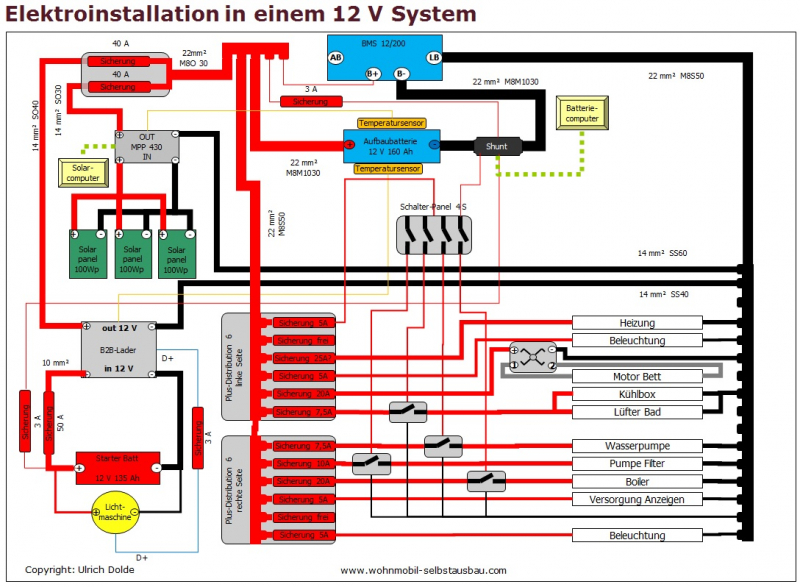

| Voltage in the chassis | 12V |
|---|---|
| Voltage in the cabin | 12V |
| Charging converter 24V-12V | nicht nötig |
| 110V / 230V in the cabin? | yes |
| Inverter | Fraron SWI 650W 12V |
| Capacity of batteries in the cabin | 160Ah |
|---|---|

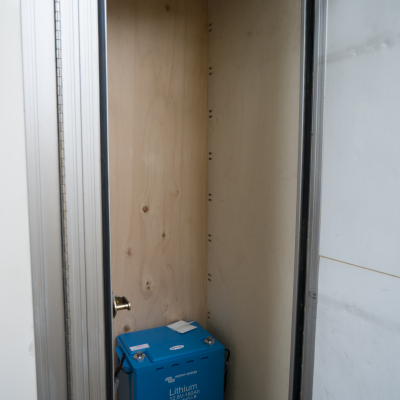

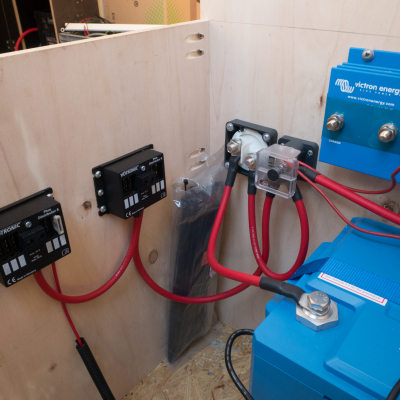

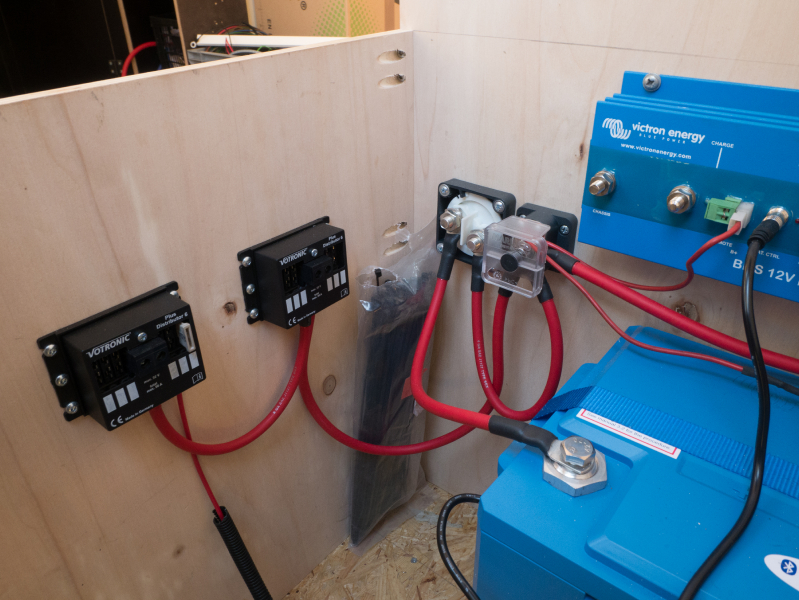

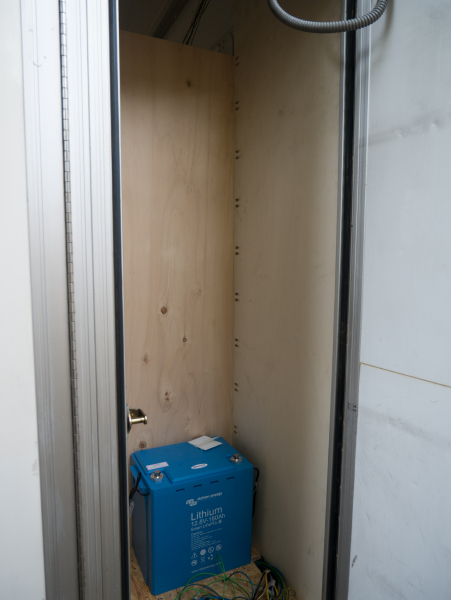

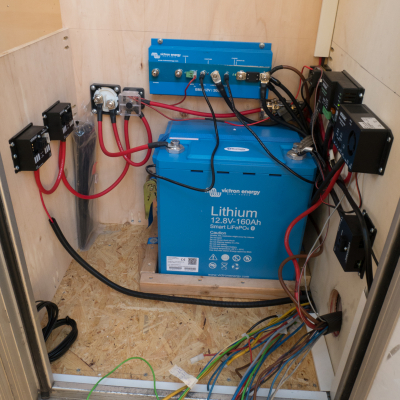

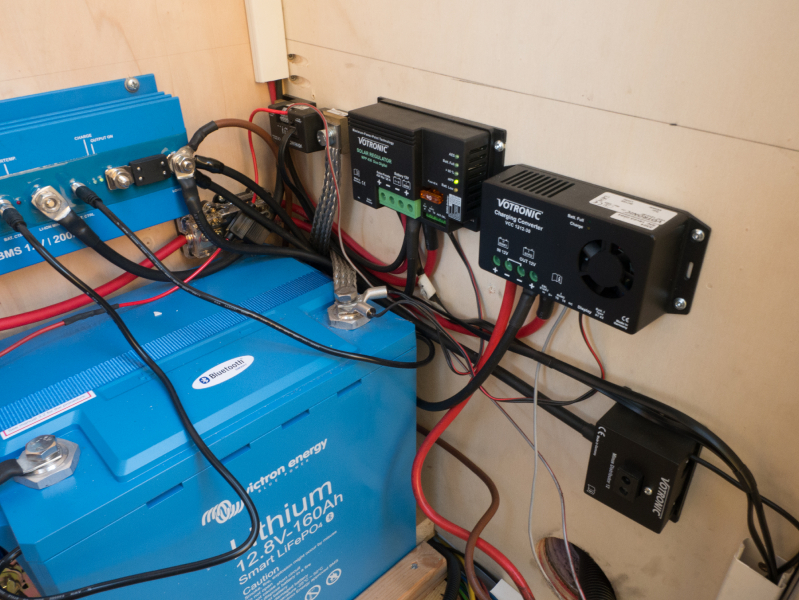

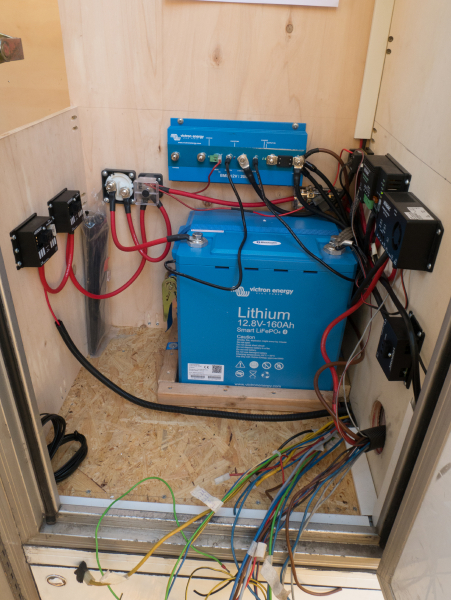

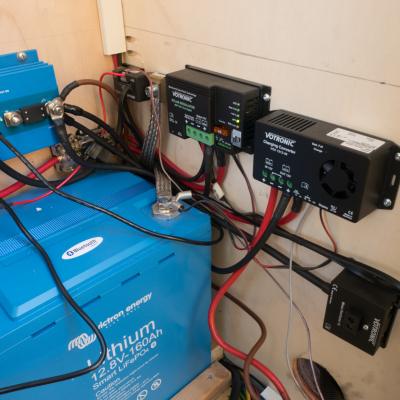

| Battery type | LiFePo (Victron Energy LFP- Smart 12,8/160) |
| Battery charger for cabin batteries | Votronic VCC 1212-30 (B2B-Lader), Votronic MPP 430 Duo Dig. (Solar-Laderegler) |
| Battery management | Votronic LCD-Batterie-Computer 200 S |

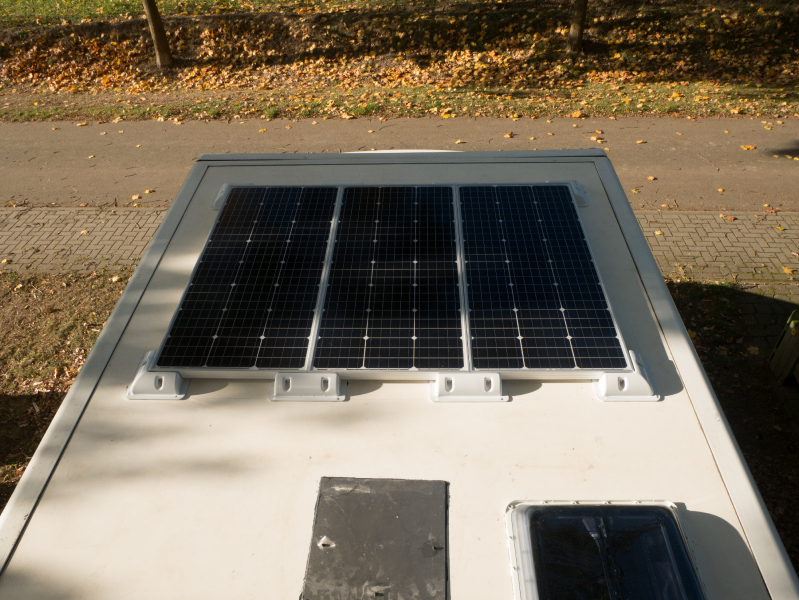

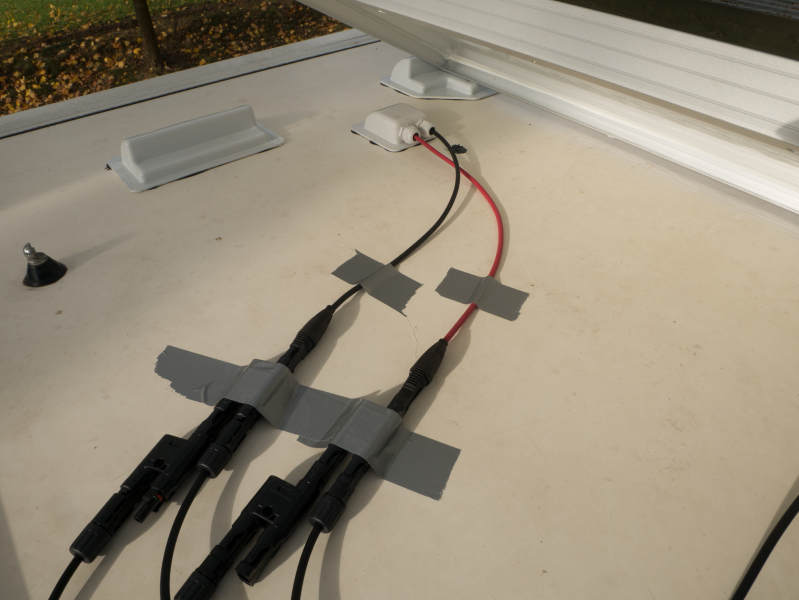

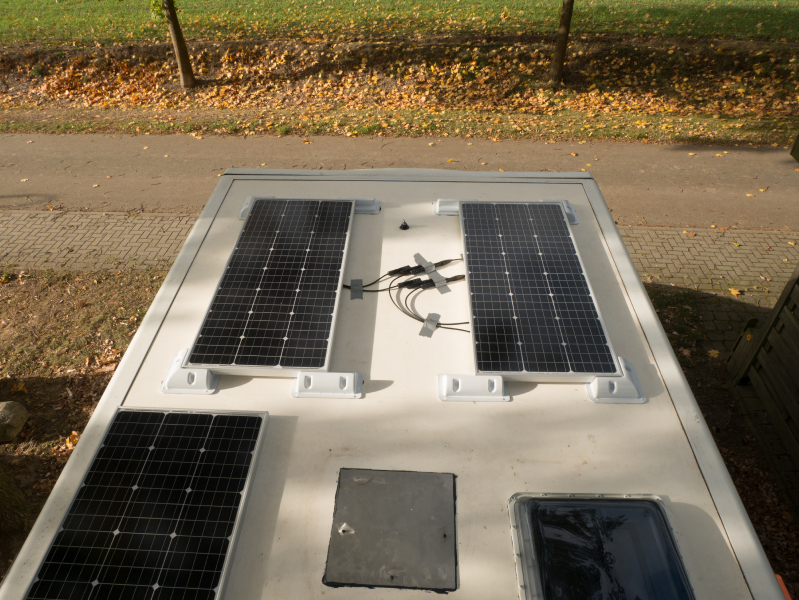

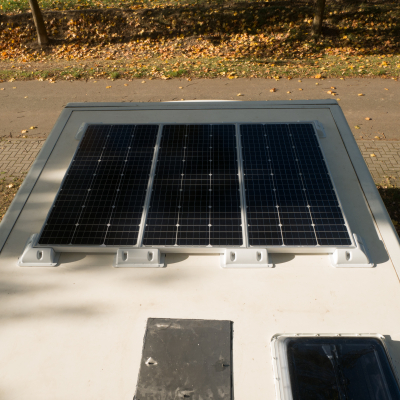

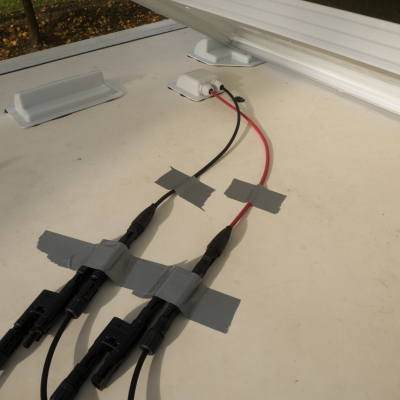

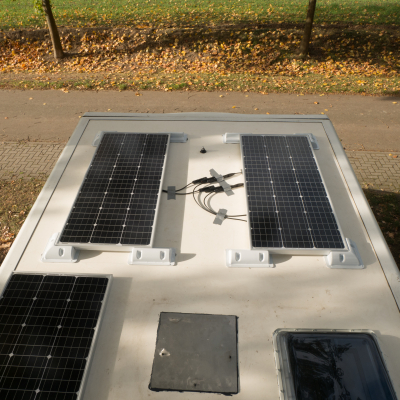

| Solar capacity | 300Wp |
|---|---|
| Solar controller | Votronic MPP 430 Duo Dig. |
| Fuel cell | no |
| Manufacturer and type of heating system | Planar 2D DELUXE |
|---|---|

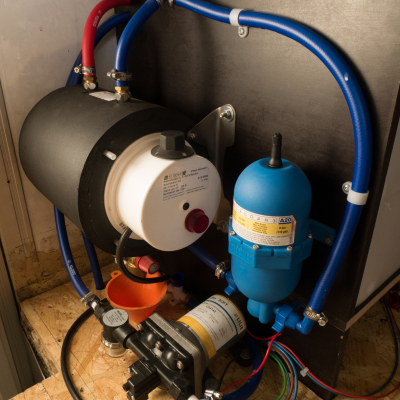

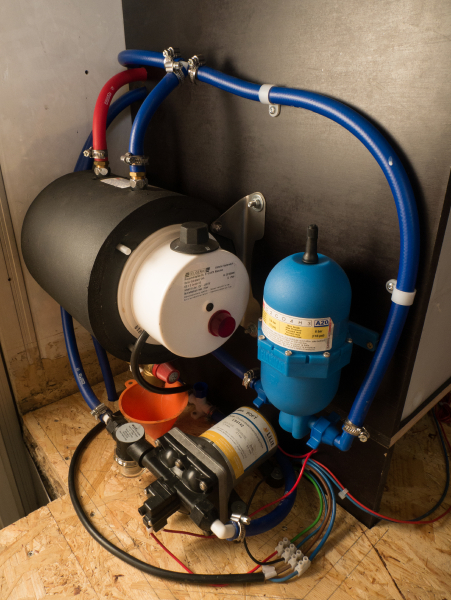

| Warm water processing | 5l-Elektroboiler (12V/200W) Elgena KB5D |
| Explanation of gas system | |
|---|---|

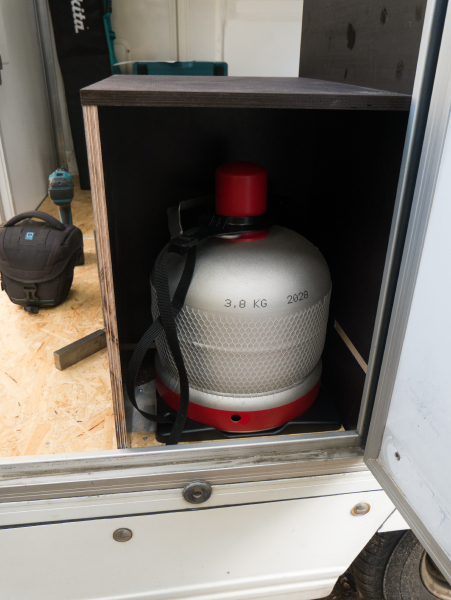

| Da Gas nur zum Kochen benutzt wird ist die Anlage recht einfach. 6kg Alugasflasche mit 30mbar Druckminderer, Absperrventil von Innen und das Kochfeld. |
| water flow | 10mm Trinkwasserschläuche |
|---|---|
| Water filtration system | Famous Water water-jack fresh assembly 2h SC (Keramik + Aktivkohle) |

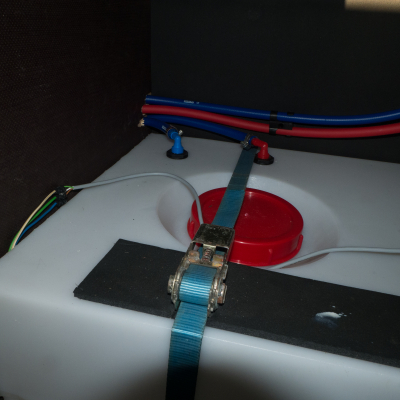

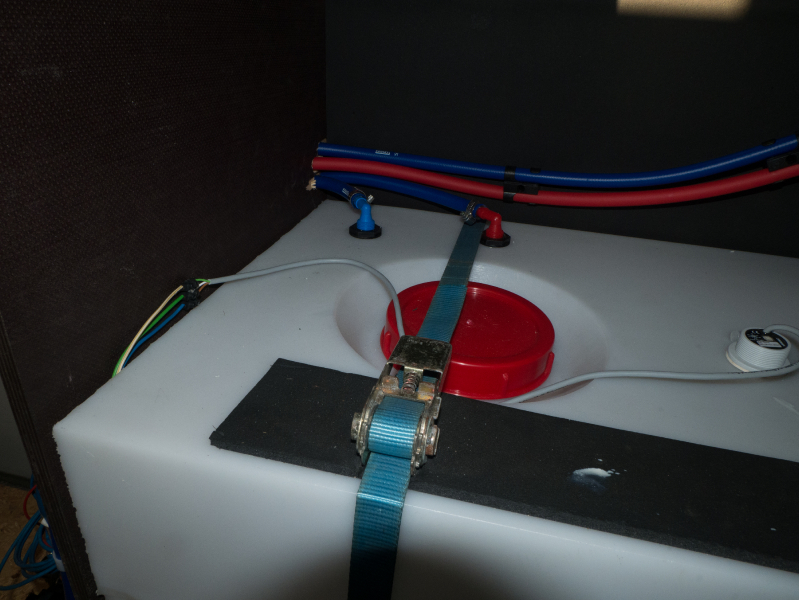

| Capacity of fresh water tank(s) | 126l |
| Capacity of waste water tank(s) | 70l Grauwasser + 10l Pipitank |
| Other | |
| Filterung vor dem Wassertank, entweder mit Druckleitung oder über 2,9bar Druckpumpe über Ansaugschlauch | |

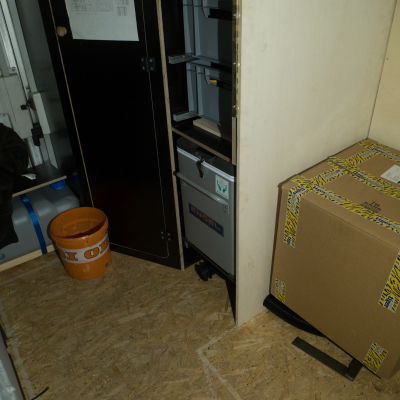

| Manufacturer and type of toilet | Eigenbau Trocken-Trenn-Toilette mit PRIVY 500 Trenneinsatz |
|---|---|
| Capacity of black water tank | 10l Pipitank + 20l Eimer (Feststoffe) |
