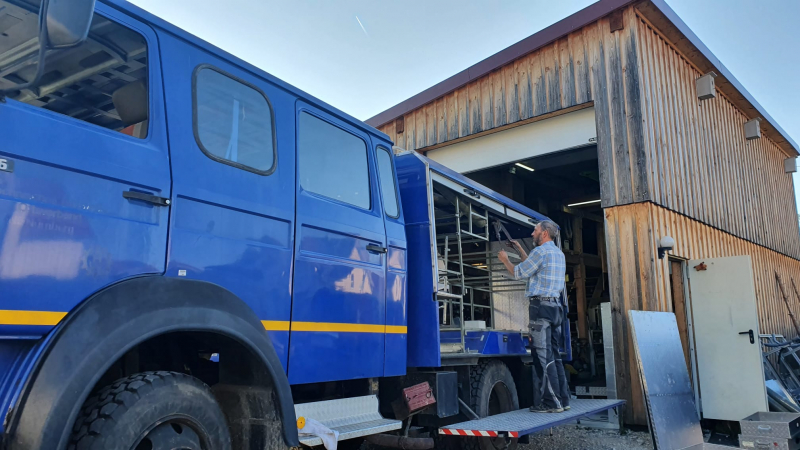

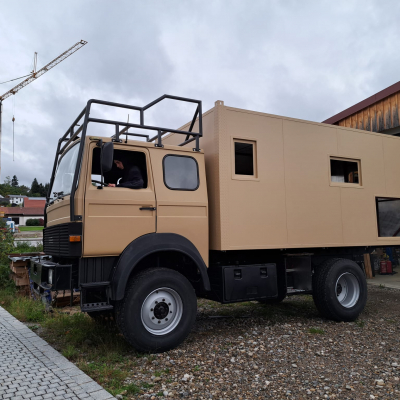

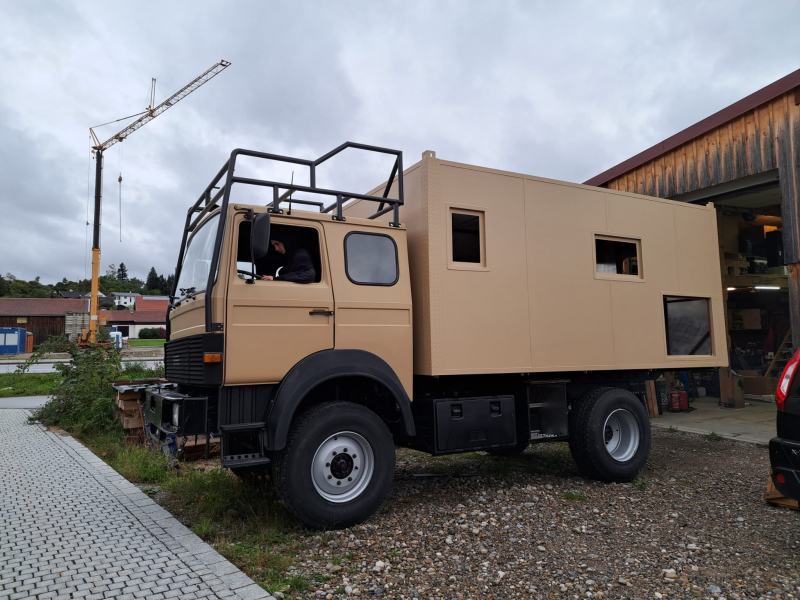

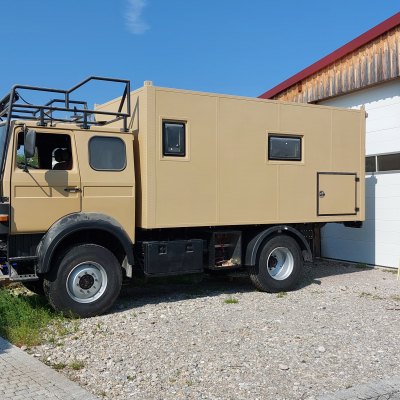

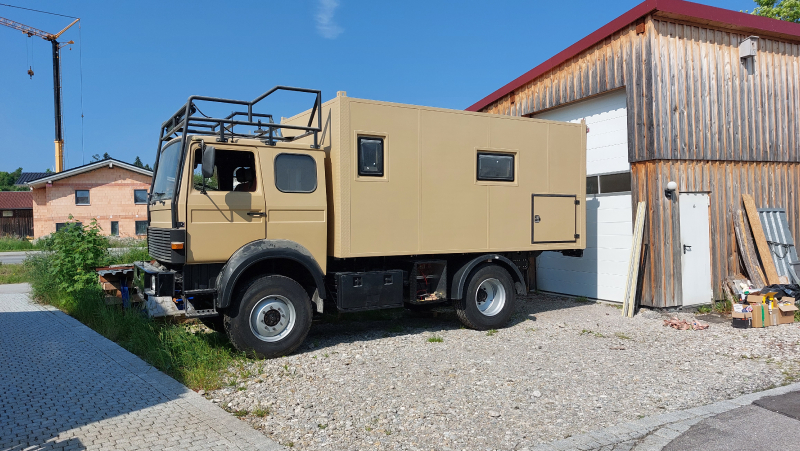

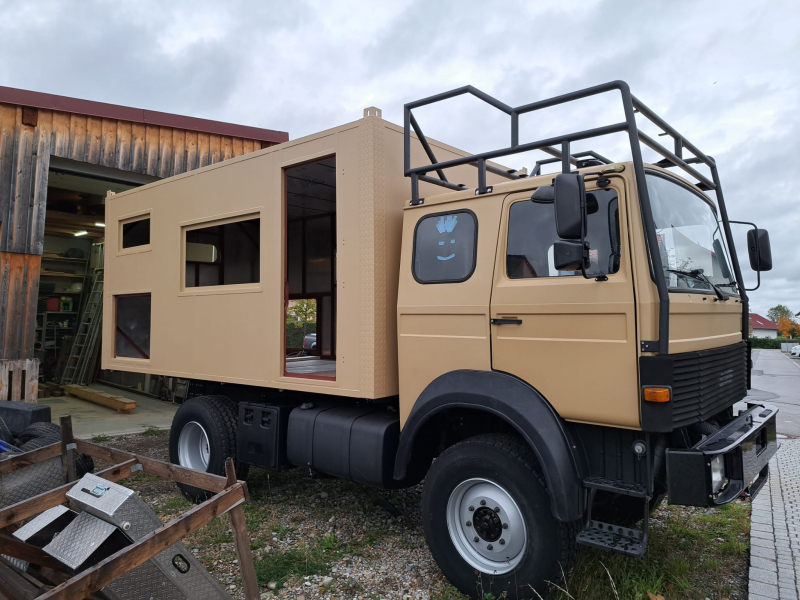

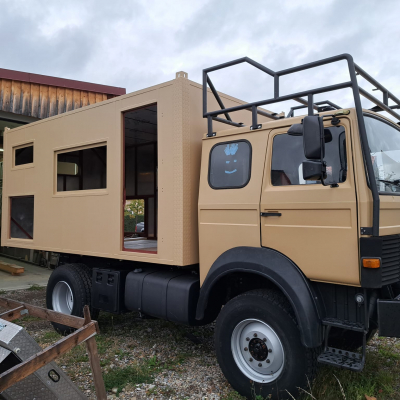

Ehemaliges THW Einsatzfahrzeug. Mitte 2021 haben wir uns entschieden, unseren Kastenwagen gegen einen Allrad-LKW zu tauschen. Seit Jahren sind wir im Balkan unterwegs, wo unser Kastenwagen regelmäßig an seine Grenzen stieß (stecken geblieben, Auspuff abgerissen.....). Unser Ziel ist es, unter 7,49t und unter einer Höhe von 3,5m zu bleiben. Wir sind mit vier Personen und zwei Hunden unterwegs, was natürlich auch in einem kleinen LKW zu Kompromissen führt. Grundsätzlich bauen wir für Zwei, doch werden die Kinder noch eine begrenzte Zeit mitfahren. Viele Dinge, wie Tankkapazität, Frischwasser, Staukästen, ect., werde ich erst ändern oder umbauen können, wenn wir nur noch zu zweit auf Reisen sind.
| Manufacturer and model | IVECO-Magirus 90-16 AW Turbo |
|---|---|
| Name | Susan und Michael |
| Year of manufacture | 1990 |
| For sale? | no |
| Engine type | Deutz BF 6 L 913 |
|---|---|
| Cubic capacity | 6128 cm³ |
| Number of cylinders | 6 |
| Horsepower | 160 PS |
| Torque | 557Nm |
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
|---|---|
| Wheel base | 3500mm |
| Number of seats | 5 sind geplant |

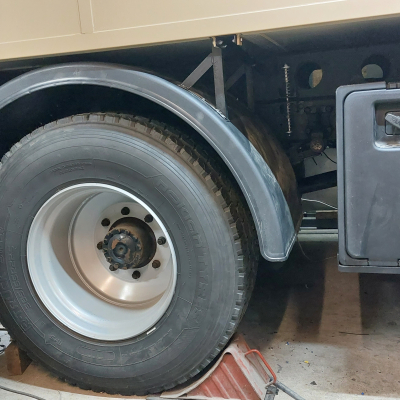

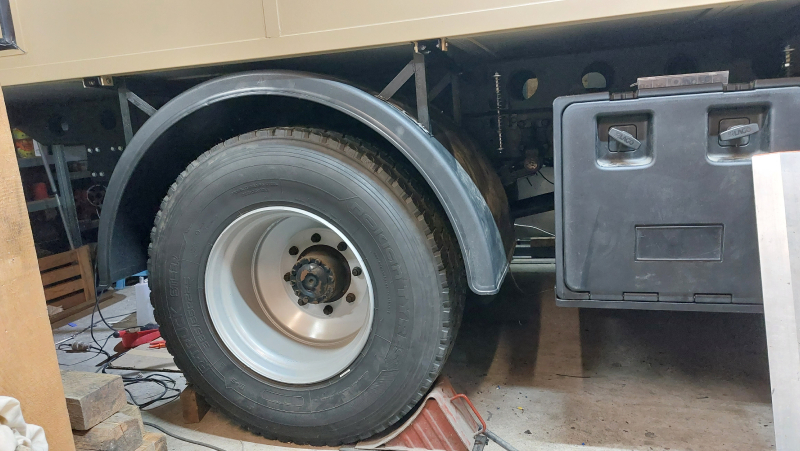

| Tyre size | 385/65 R 22,5 |
| Rim size | 11,75x22,5 |
| Type of tyre | Baustellenreifen NOKIAN R-Truck Steer |
| Tank capacity | 350l |
| Diesel filter | no |
| Other | |

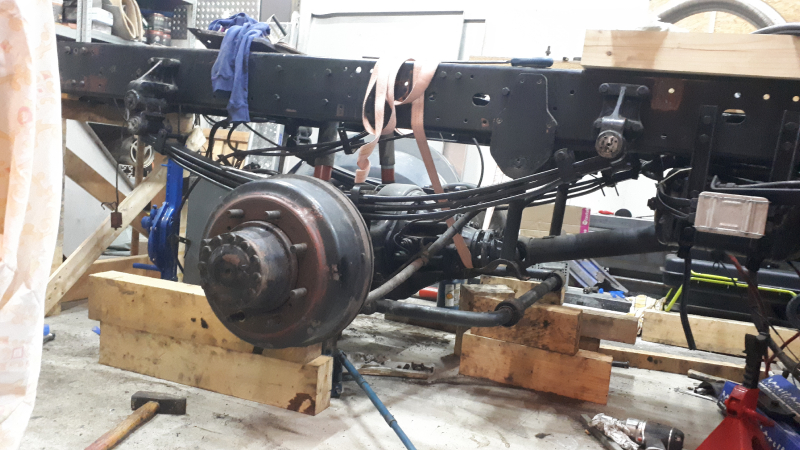

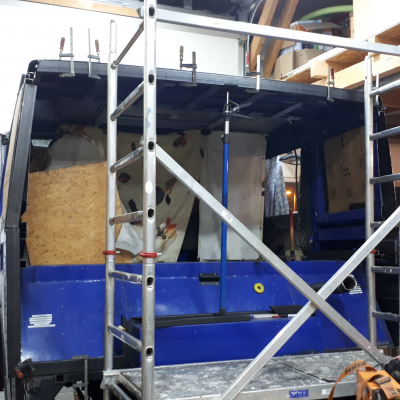

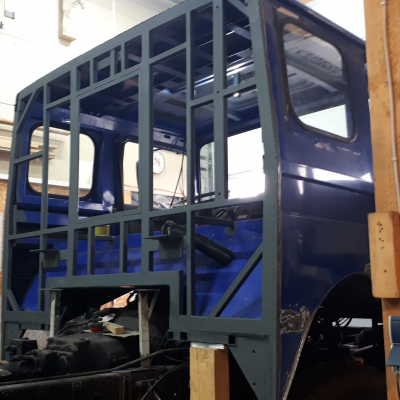

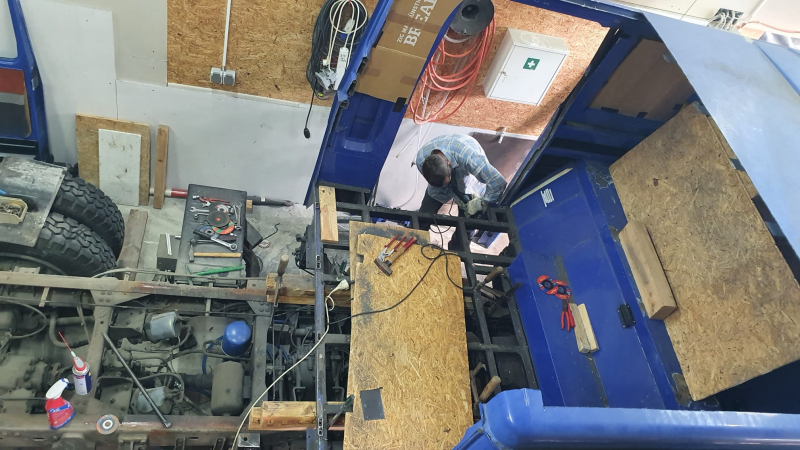

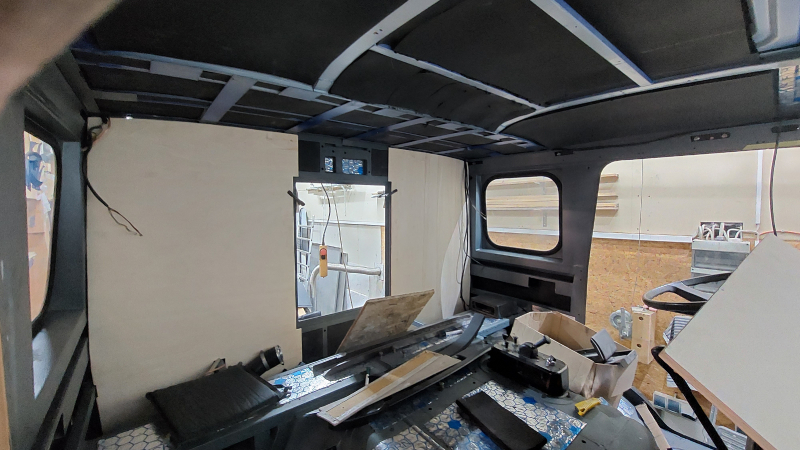

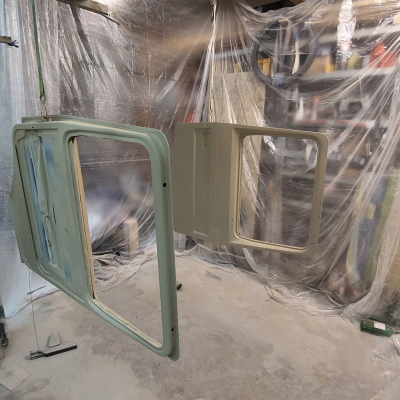

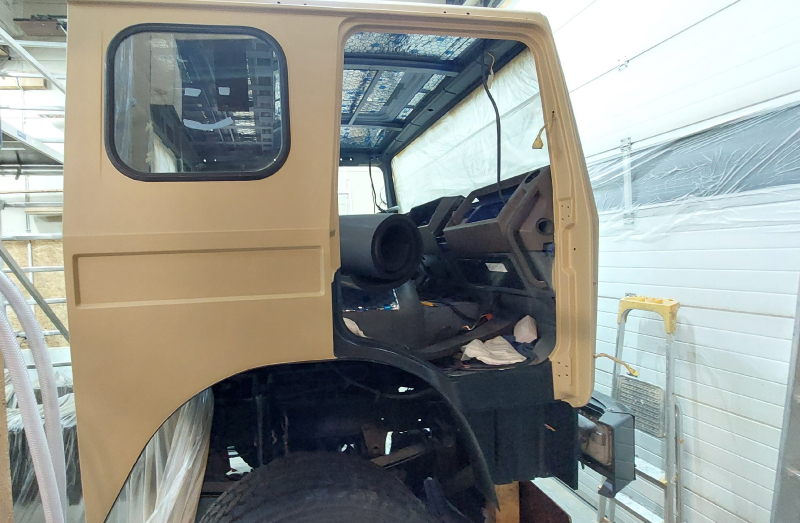

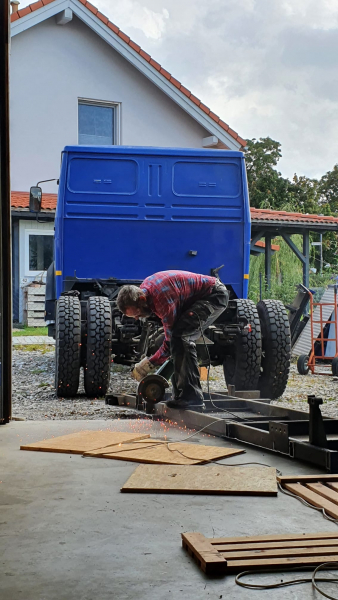

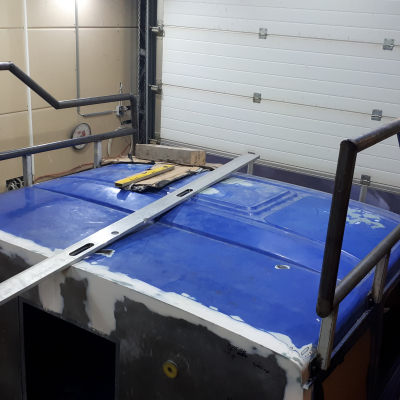

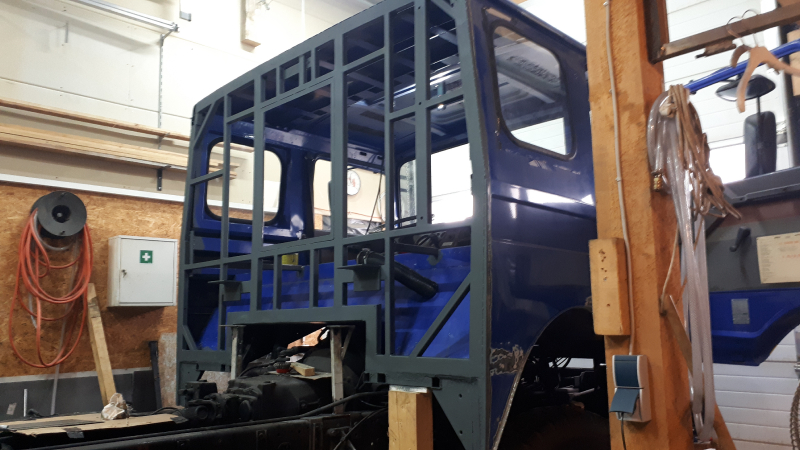

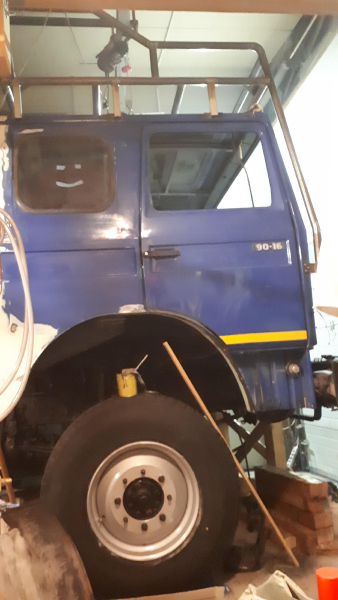

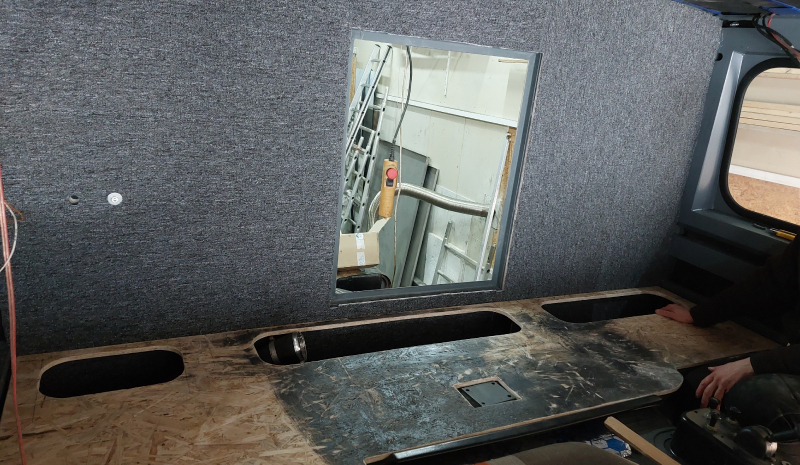

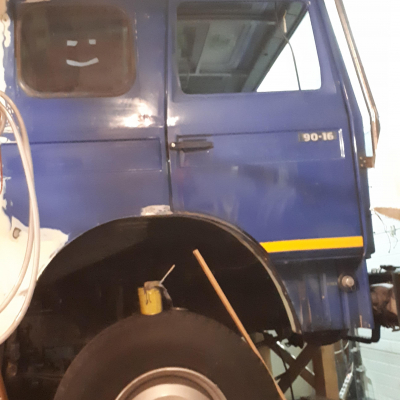

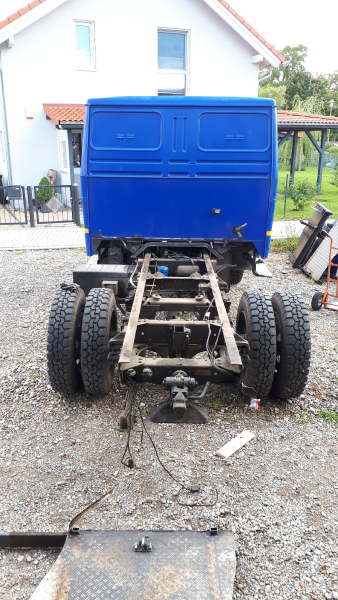

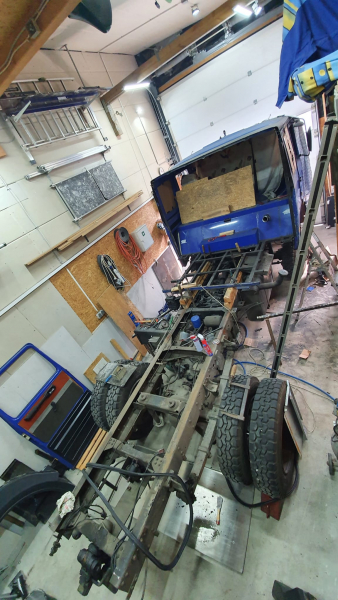

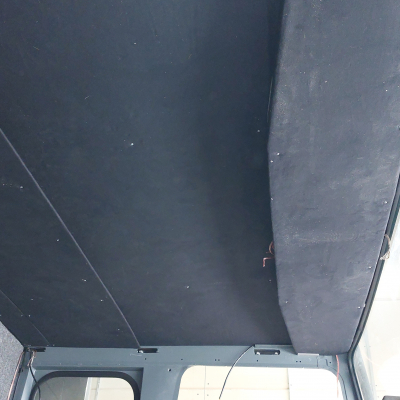

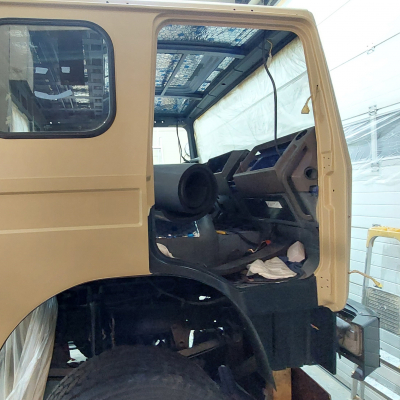

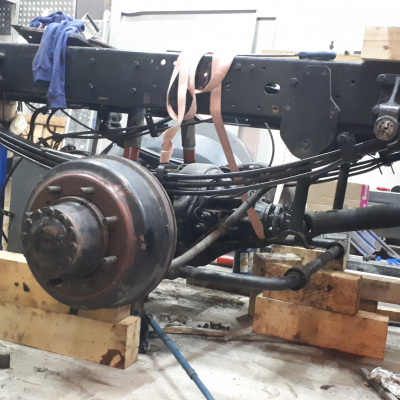

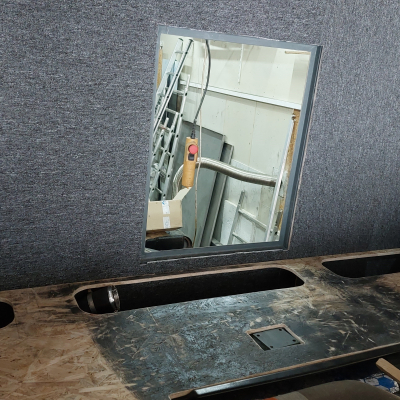

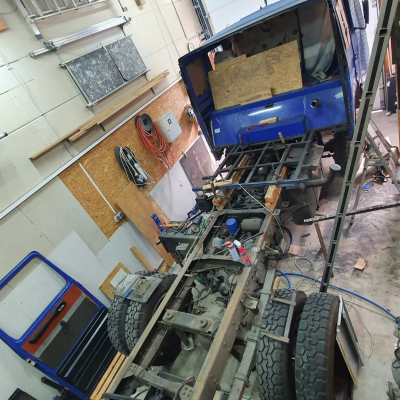

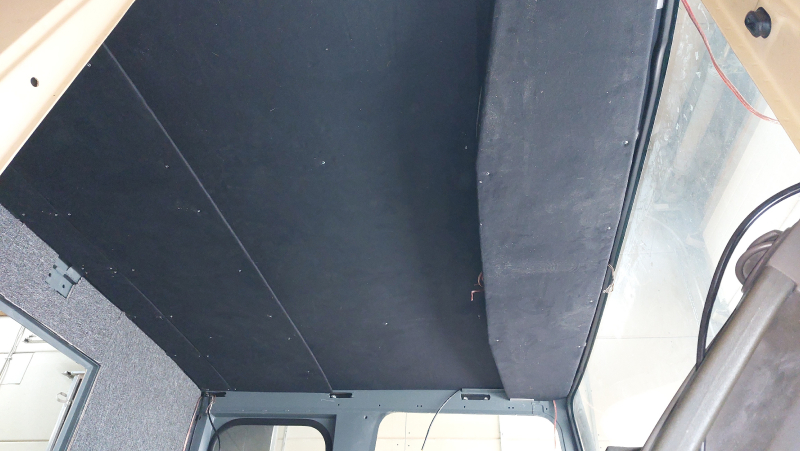

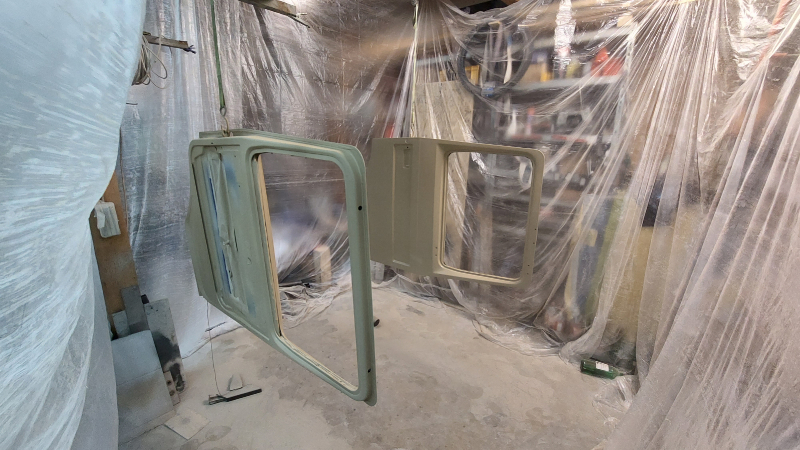

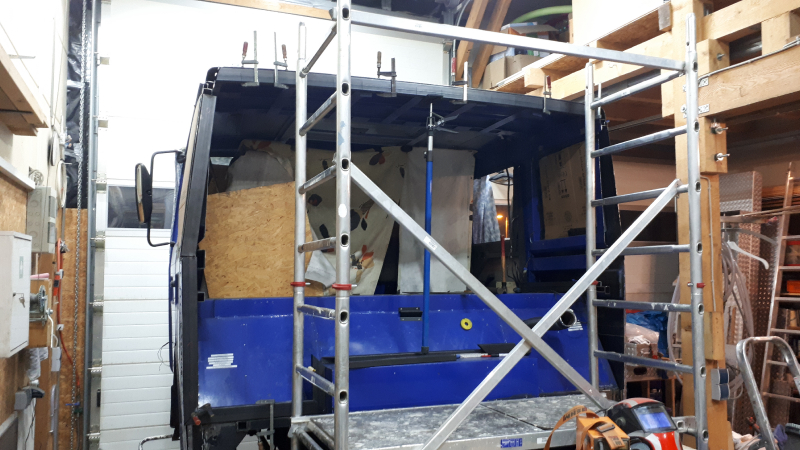

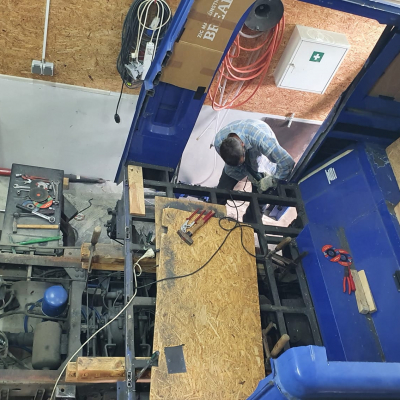

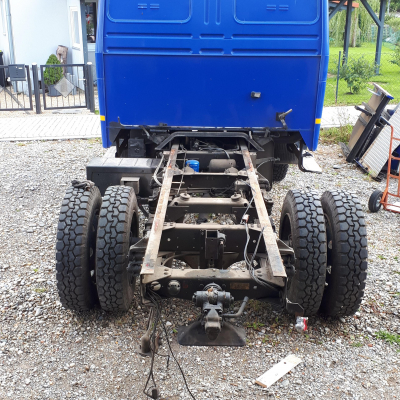

| Die Doppelkabine wurde zur Fernfahrerkabine gekürzt. Neue Parabelfedern mit Dämpfer und 50mm Höherlegung habe ich eingebaut. Luftfilter etwas nach oben verlegt. | |
| Permanent or manually selectable 4-wheel drive | permanent |
| Diff locks | 2x mitte und hinten |

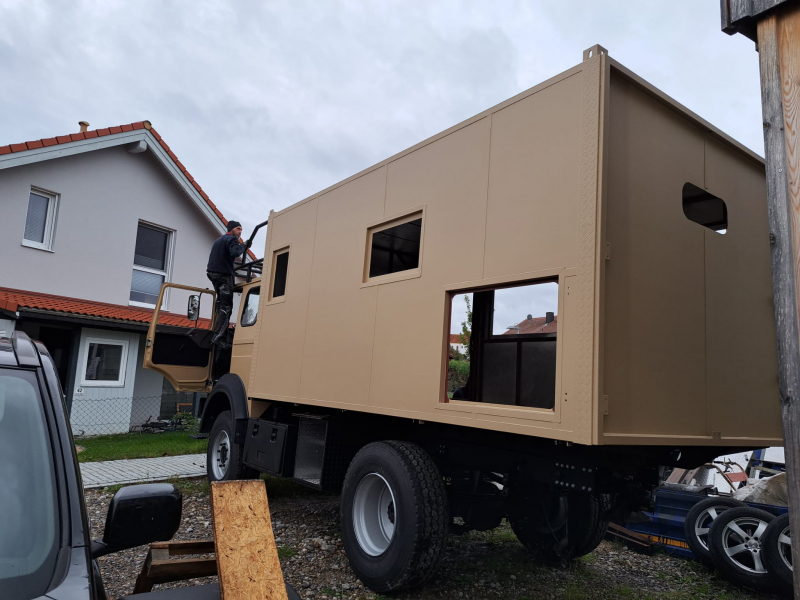

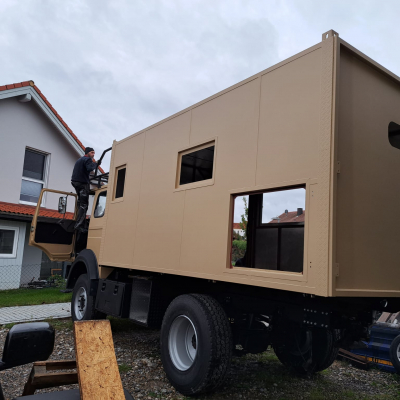

| Manufacturer of the cabin | Eigenbau |
|---|---|
| Inner dimensions (LxWxH) | 4500x2300x1980 |
| Outer dimensions (LxWxH) | 4660x2480x2200 |

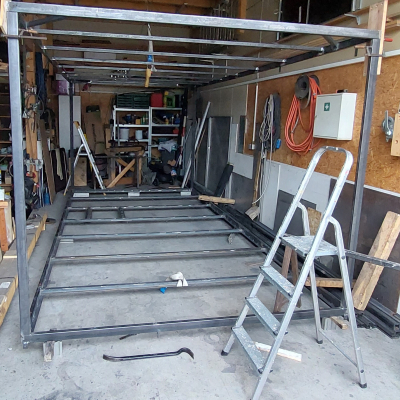

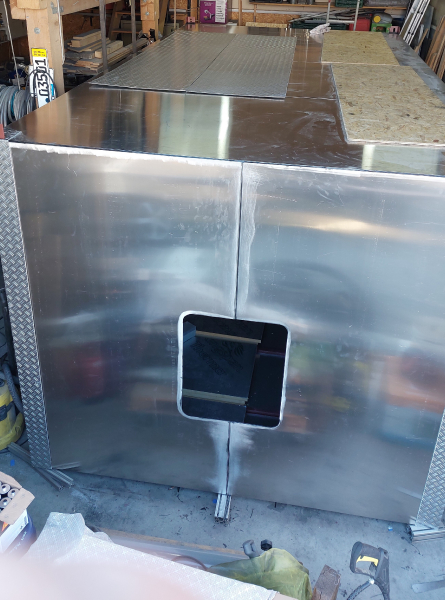

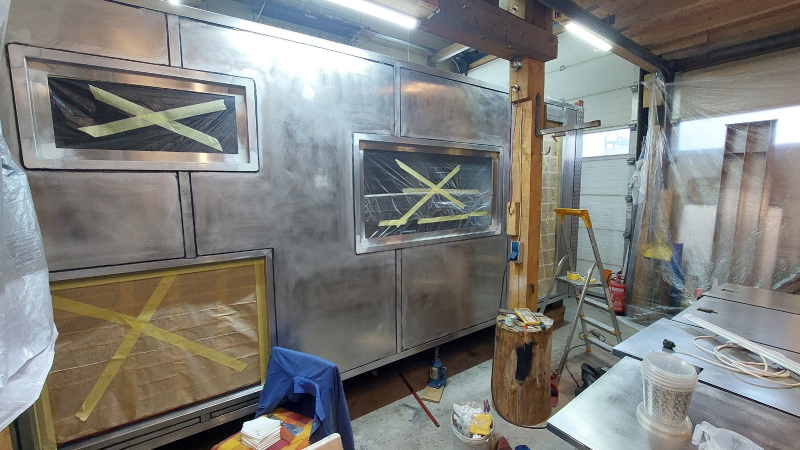

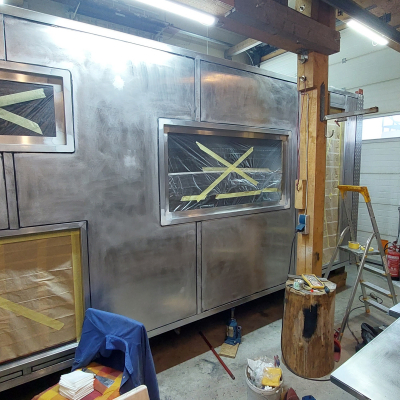

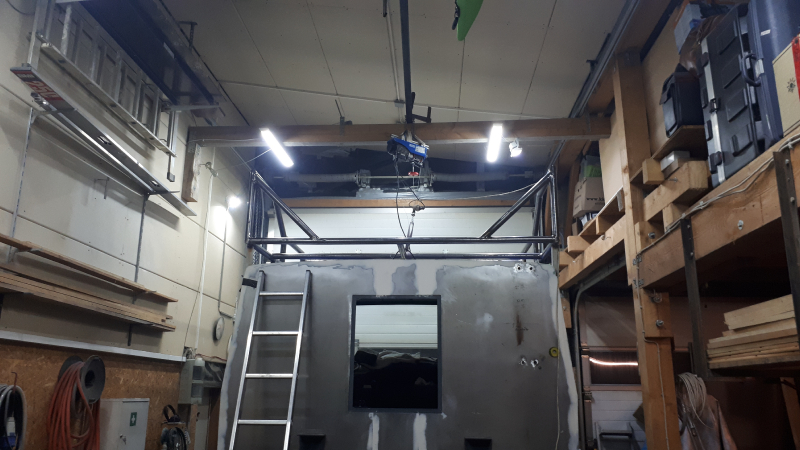

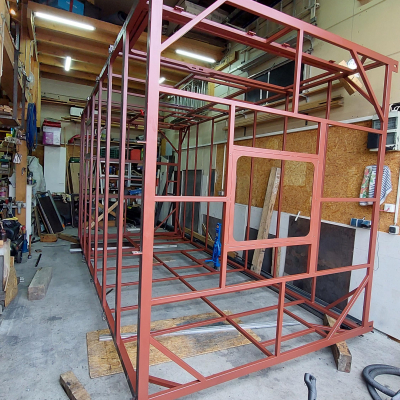

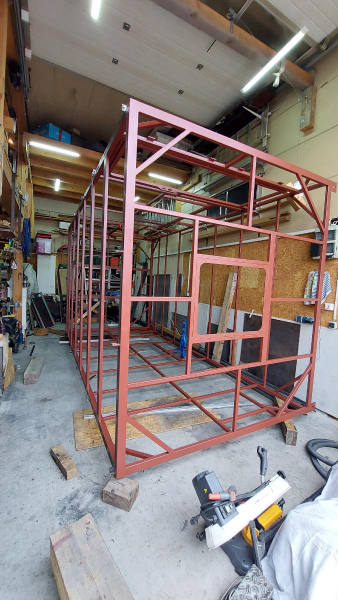

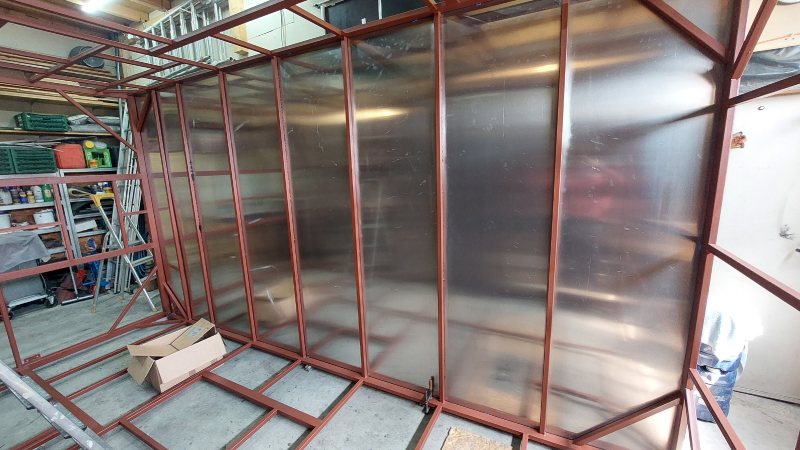

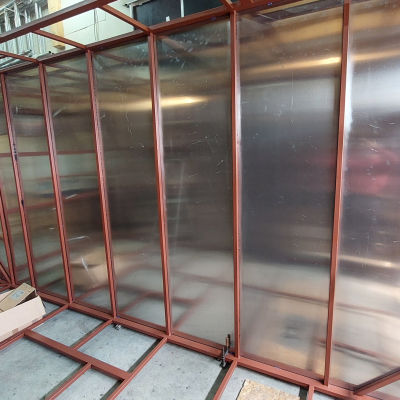

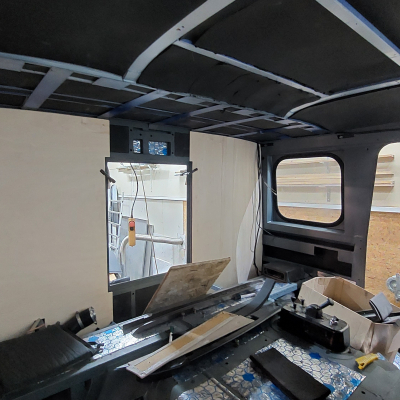

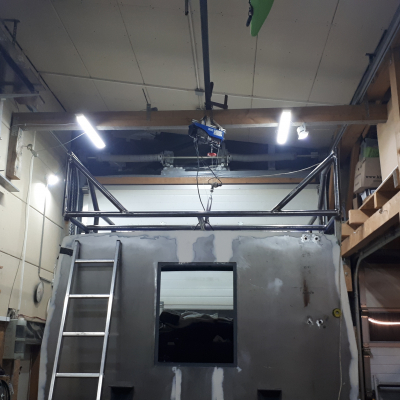

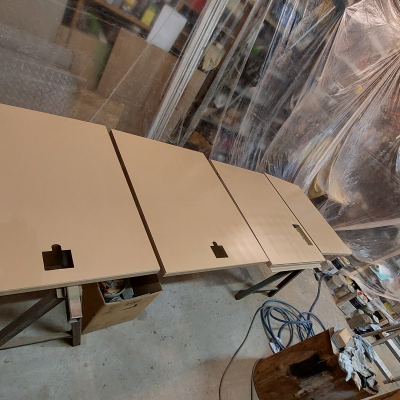

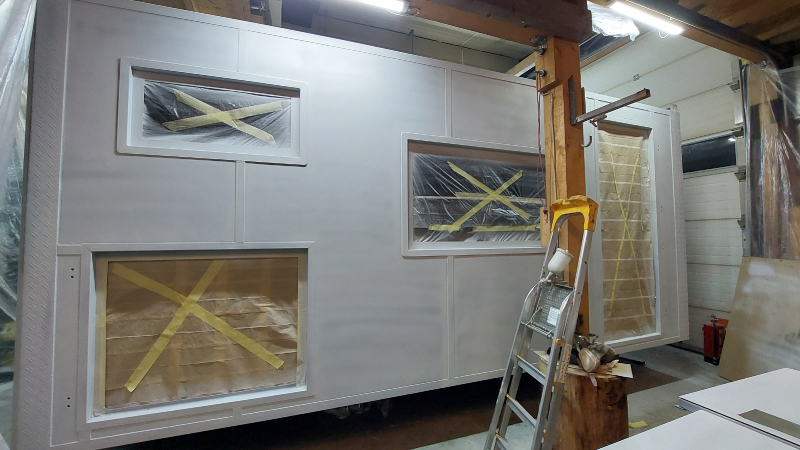

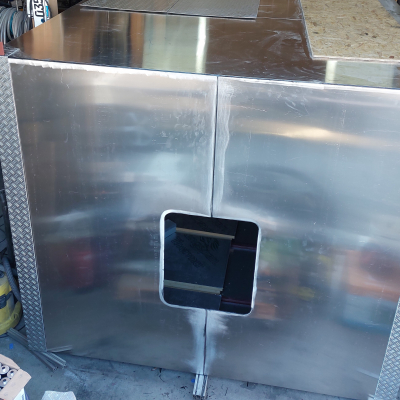

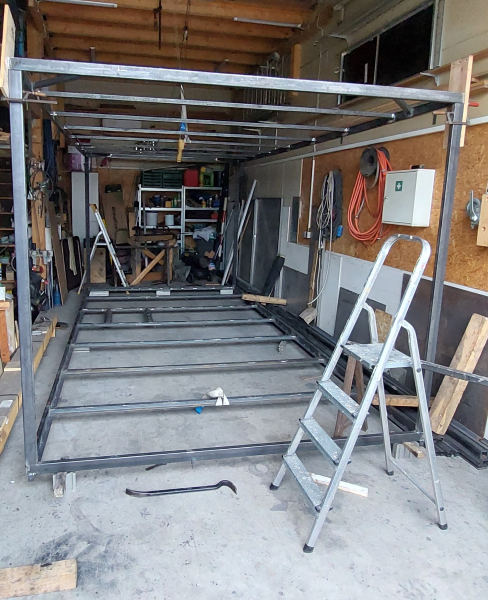

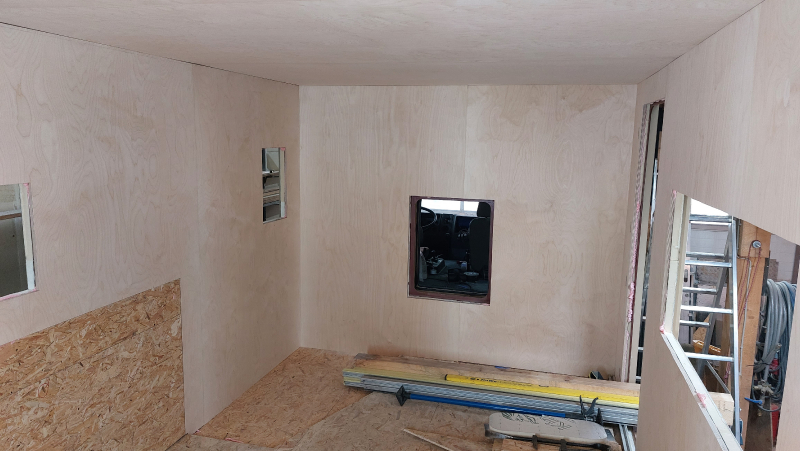

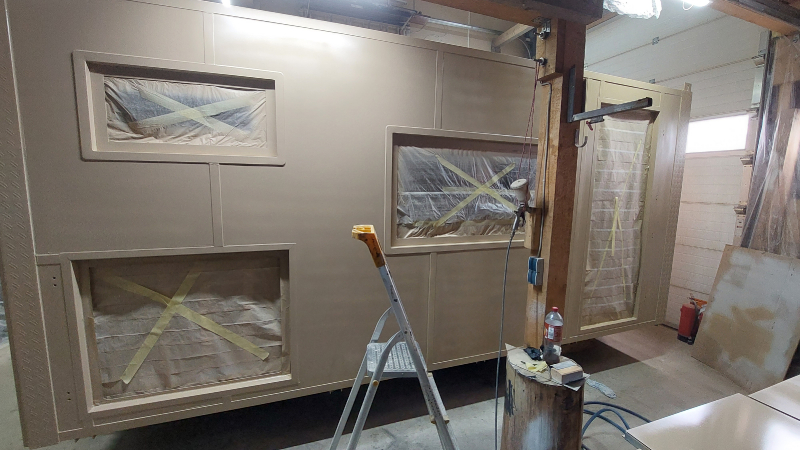

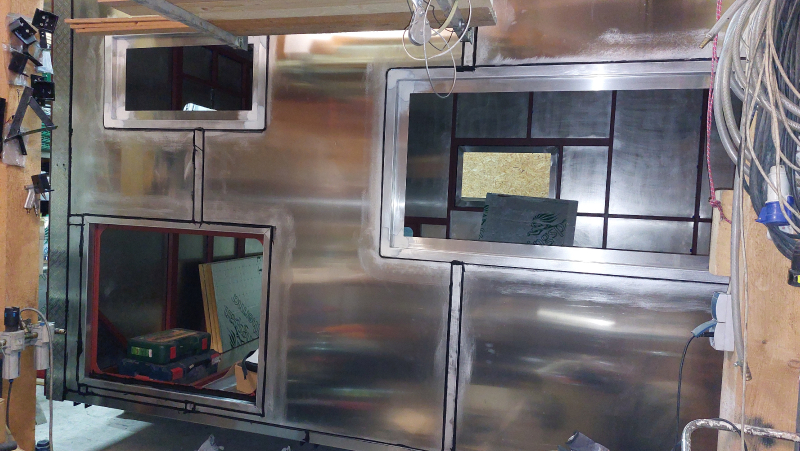

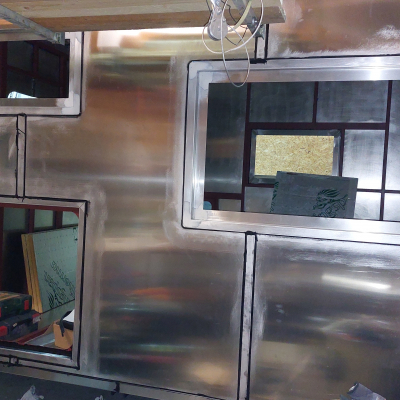

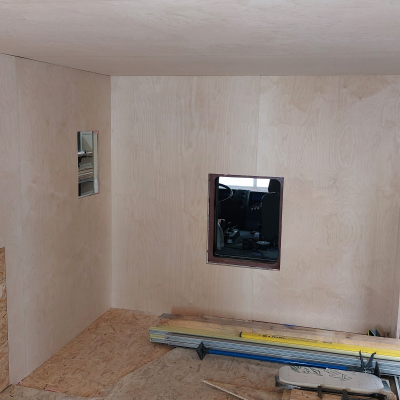

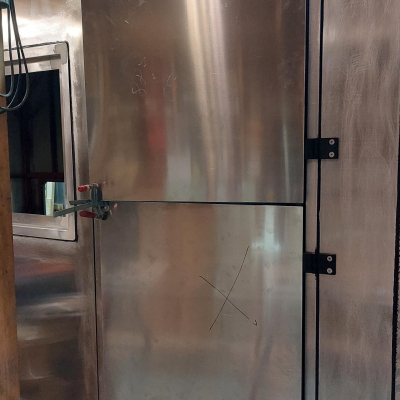

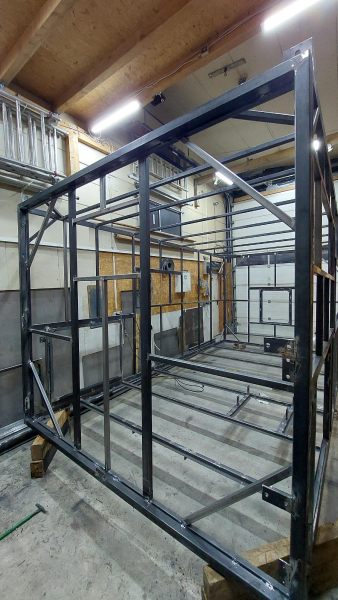

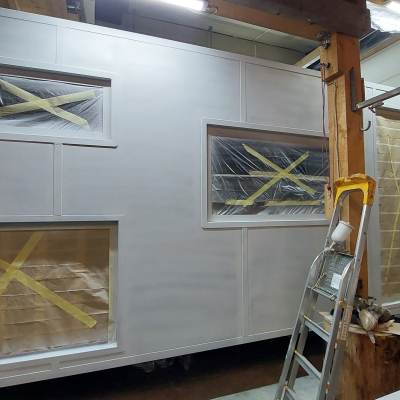

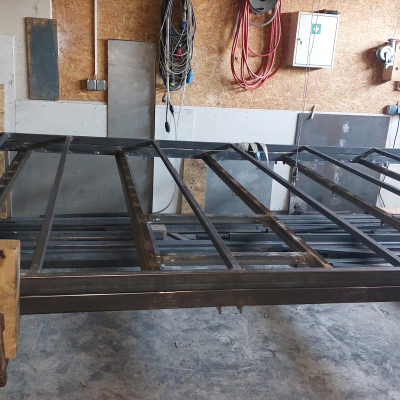

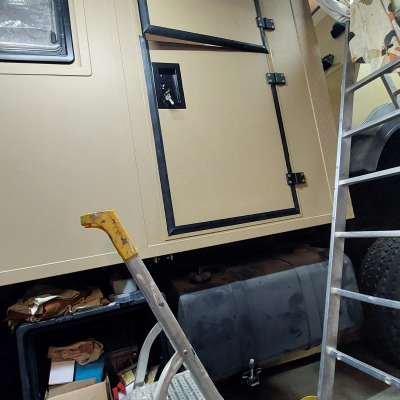

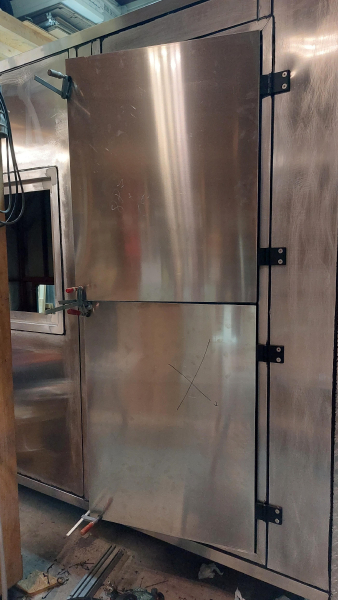

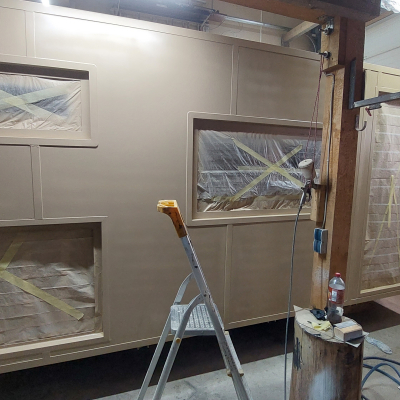

| Cabin material | Stahlrohrrahmen, Aussen 1,5mm Alu, Dämmplatten, 15mm Multiplex Birke |

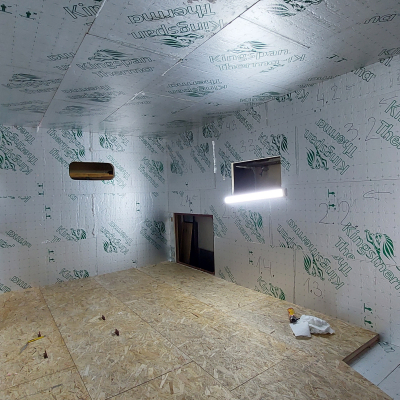

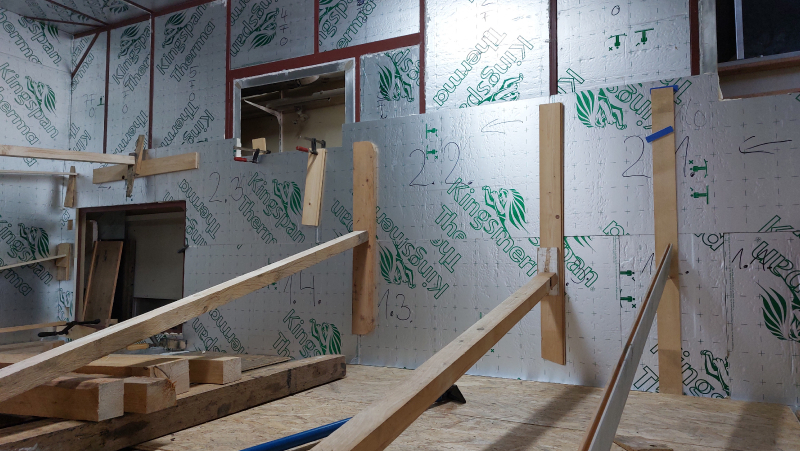

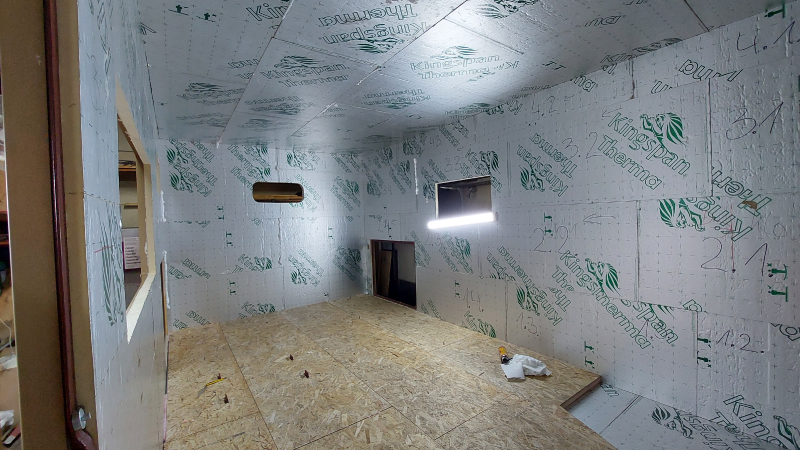

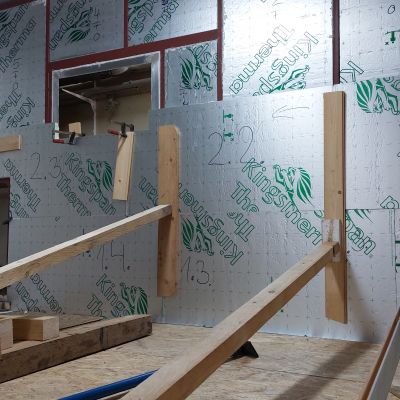

| Kind and thickness of insulation | Dämmplatten aus Polyurethan, alukaschiert, 60mm, Wandstärke 78mm, Fußboden 90mm Dämmung, 120mm gesamt |
| Number of beds | 4 |

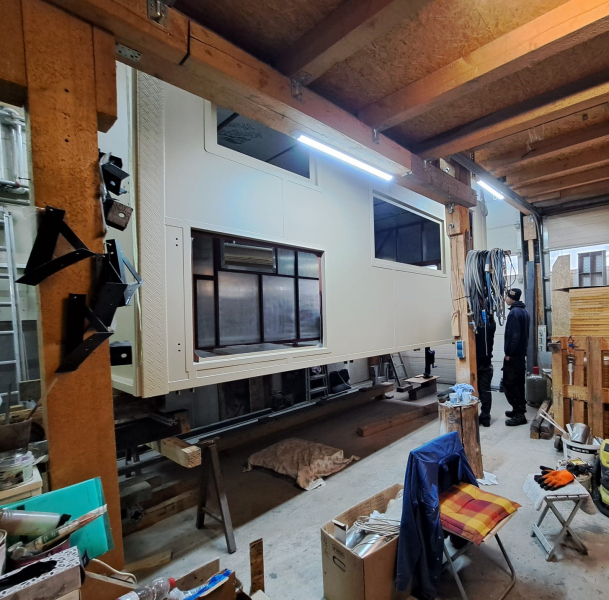

| Windows | Seitz S4, Fiama Deckenventilator mit Regensensor |

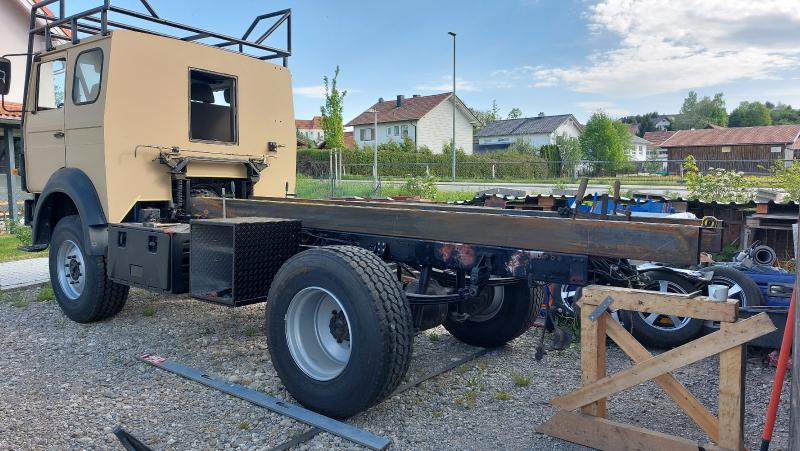

| Subframe | Federgelagerter Zwischenrahmen |
| Other | |
|

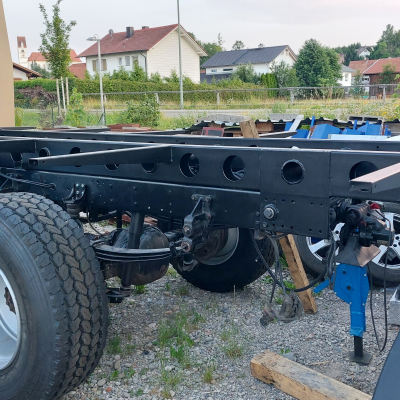

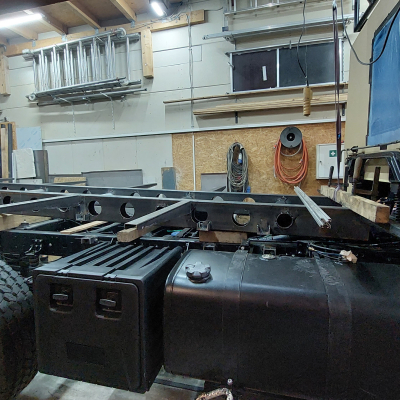

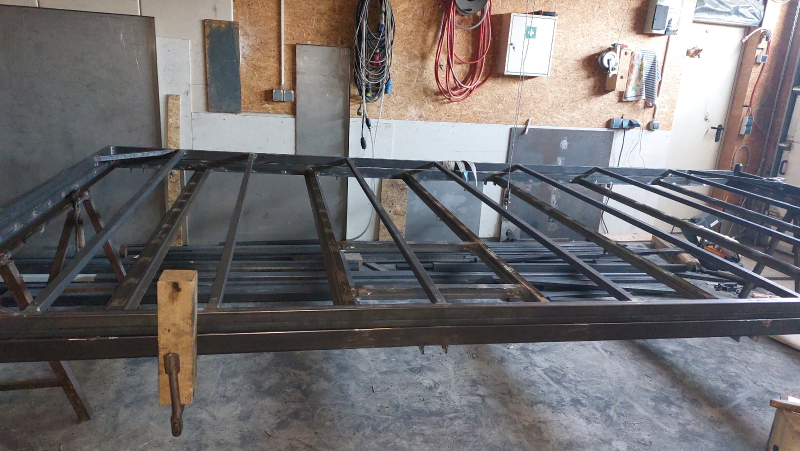

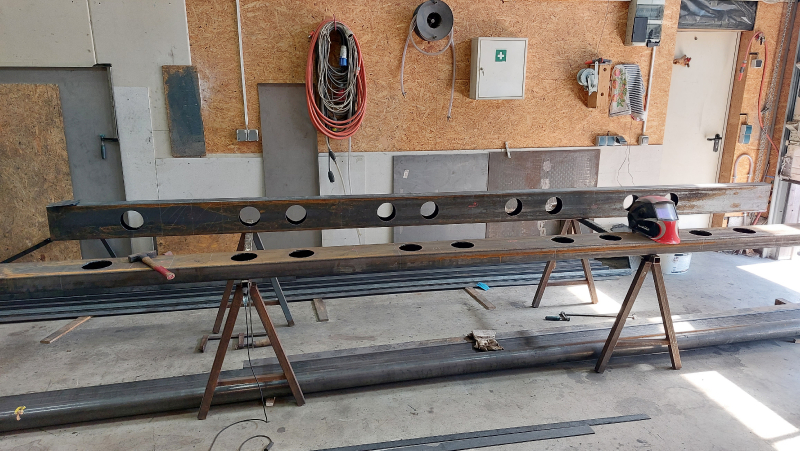

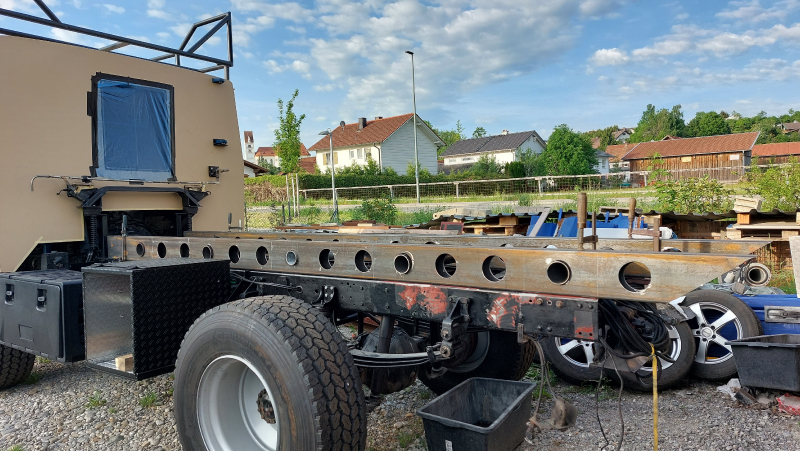

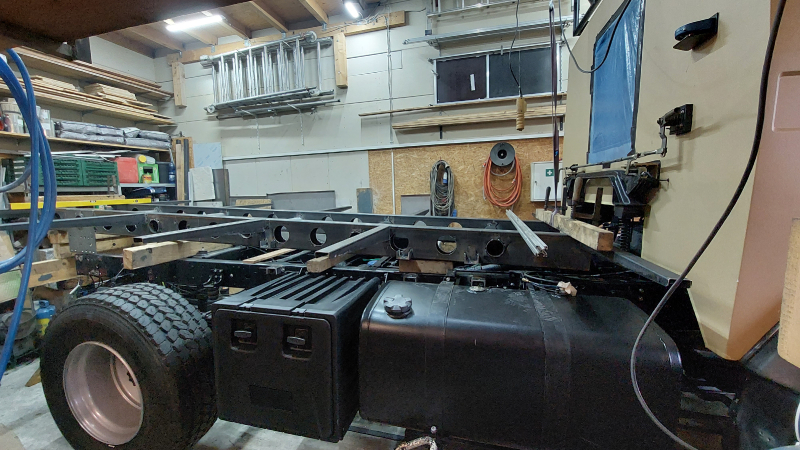

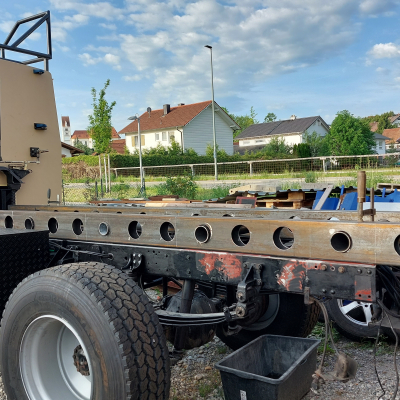

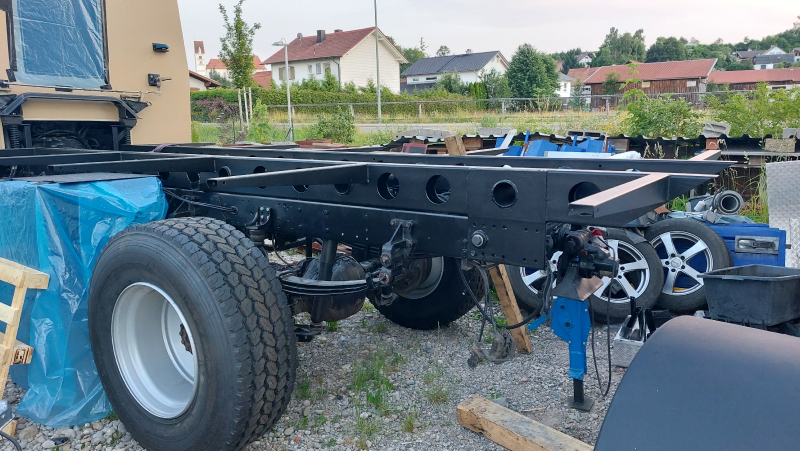

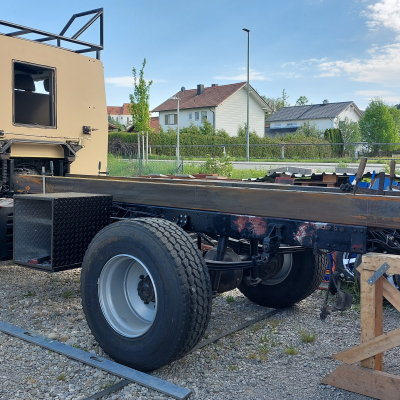

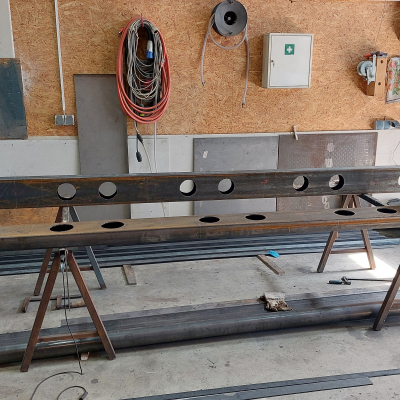

Zwischenrahmen in Eigenbau, 200x80x4 Stahlrohr mit 5x 101mm Rundrohr als Verbinder, pro Seite sind drei Federhalterungen mit je zwei Federn verbaut. Der Anpressdurck liegt bei ca. 4,50KN. | |
| Explanation of floor plan | |
|---|---|
|

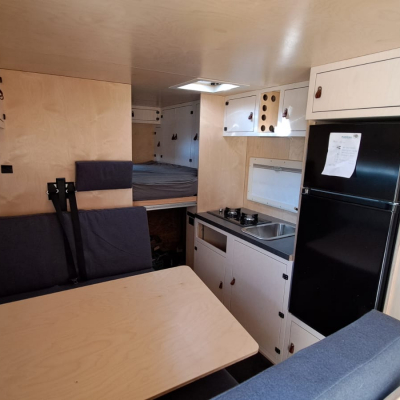

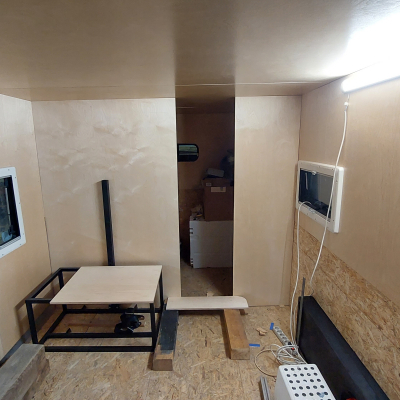

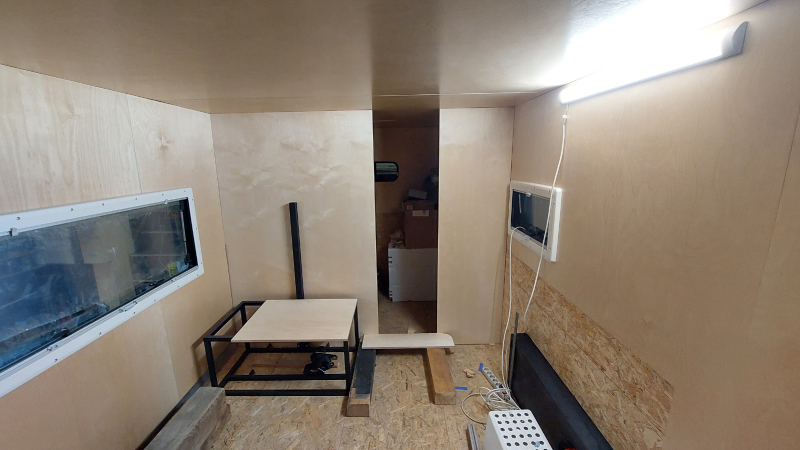

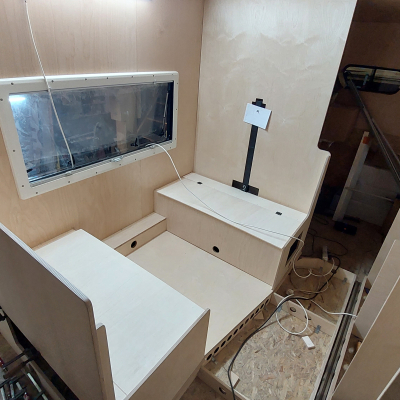

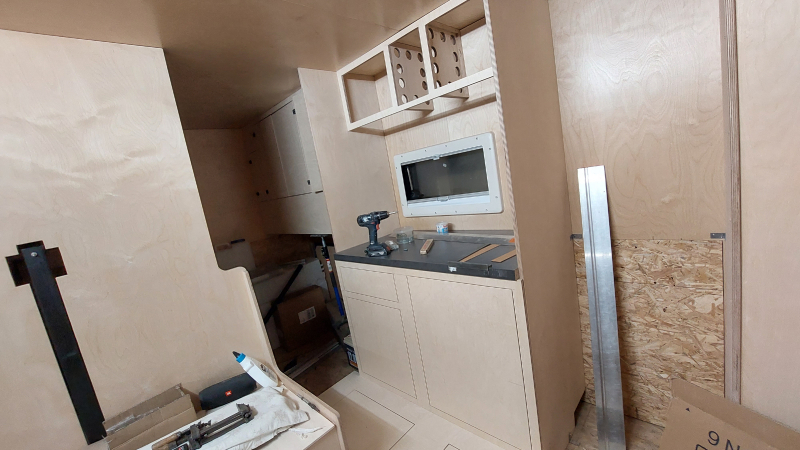

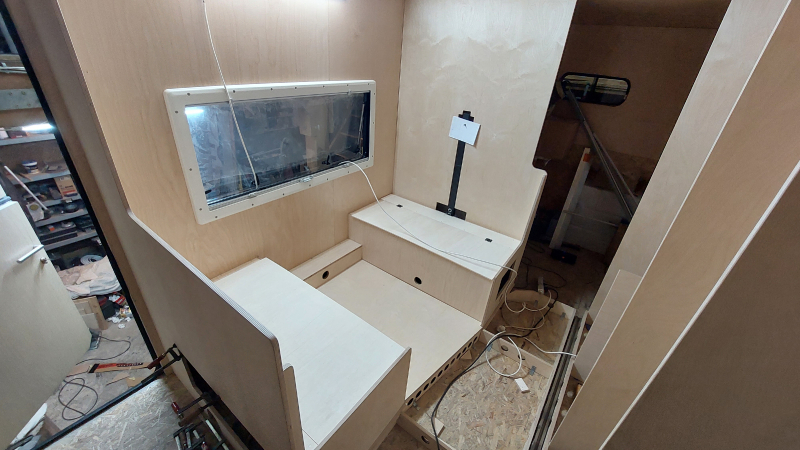

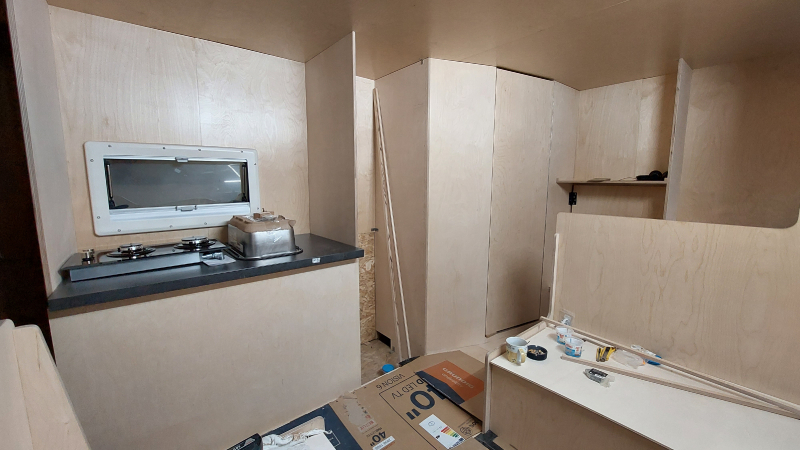

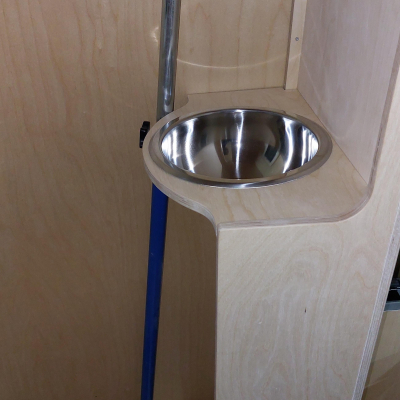

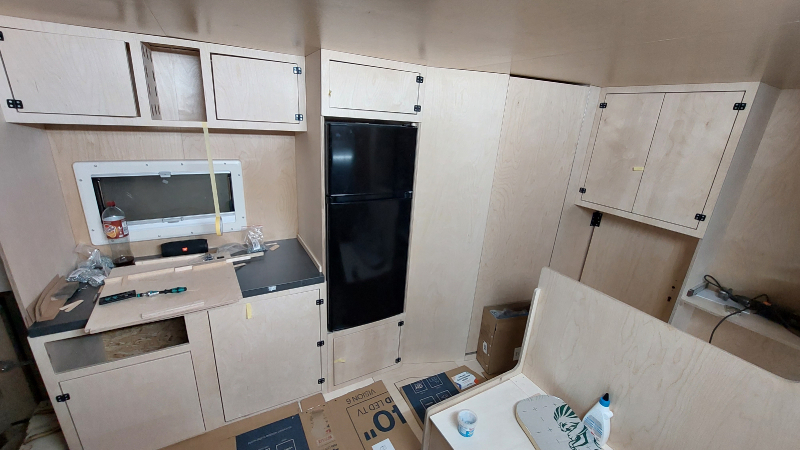

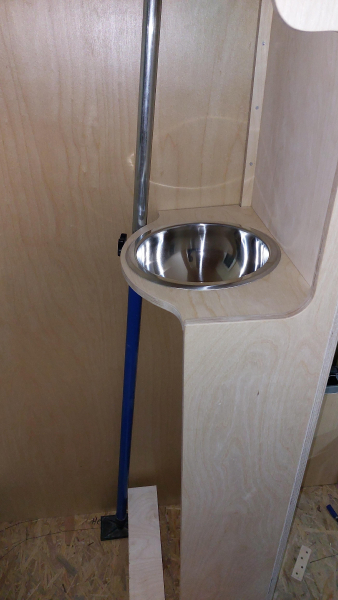

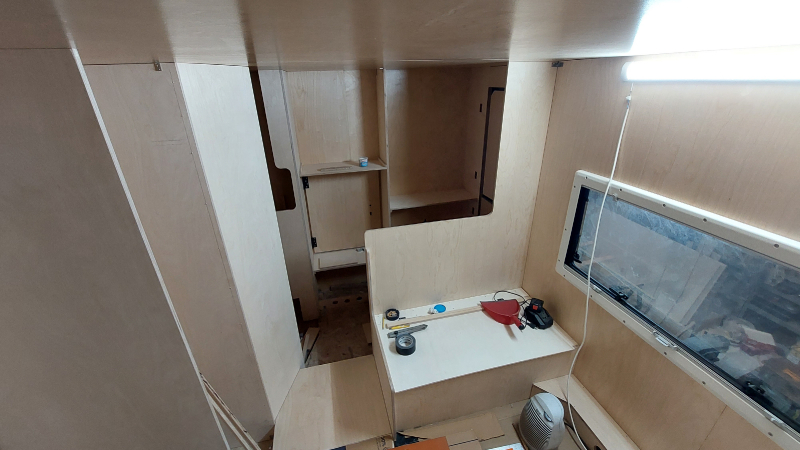

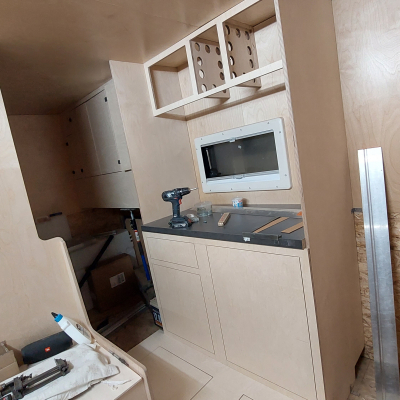

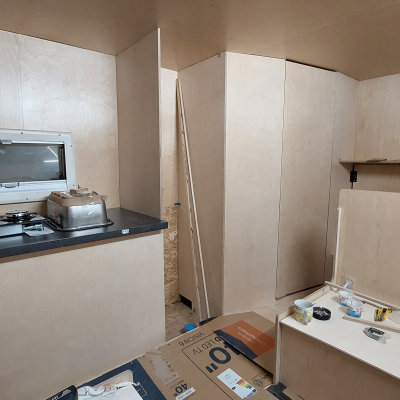

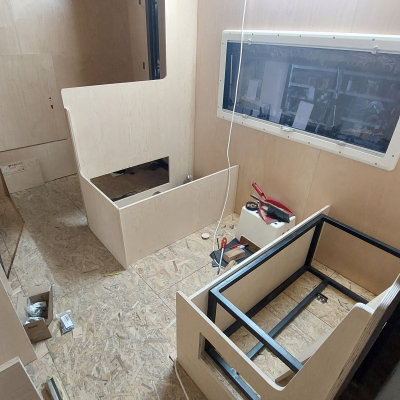

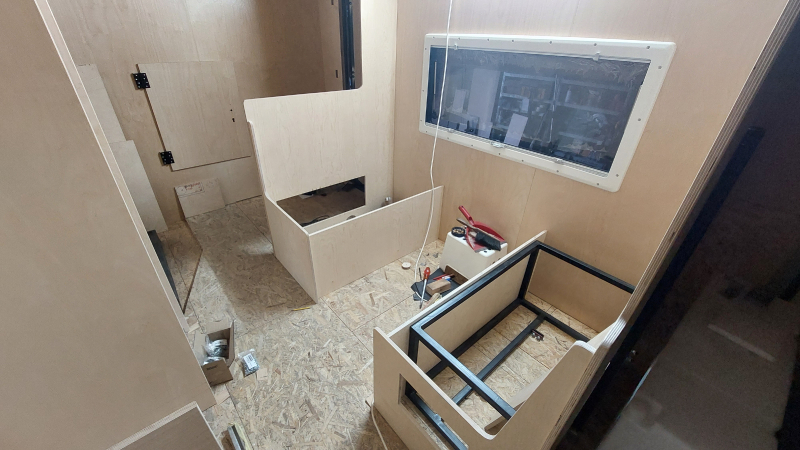

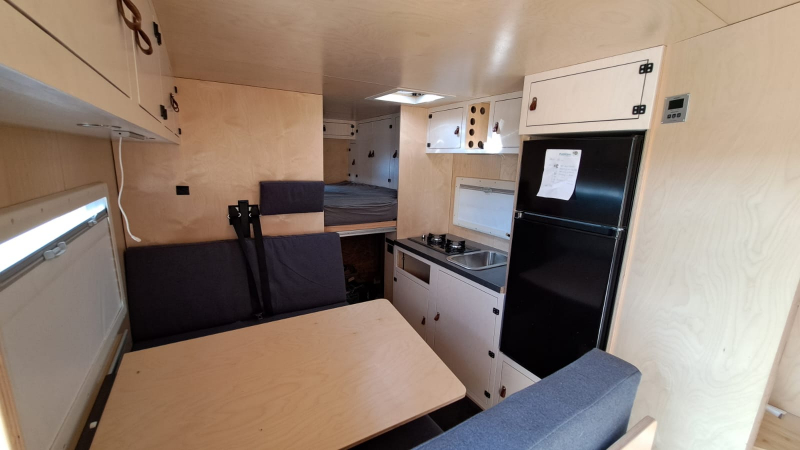

Wir werden die nächsten ca. 4 Jahre noch mit den Kindern unterwegs sein, deshalb benötigen wir au 4 Schlafplätze. Klassisch haben wir im Heck ein Bett mit 1900x1400. Die Dinette wird zu einem Bett umgeklappt und darüber wird ein Stockbett einghängt. Ist sicherlich nicht die eleganteste Lösung, aber es sind ja nur noch ein paar Jahre. Ansonsten haben wir ein kleines Bad mit Dusche, Waschbecken und Toilette, eine Küche mit ca.1100mm. Bilder folgen in den nächsten Wochen. |

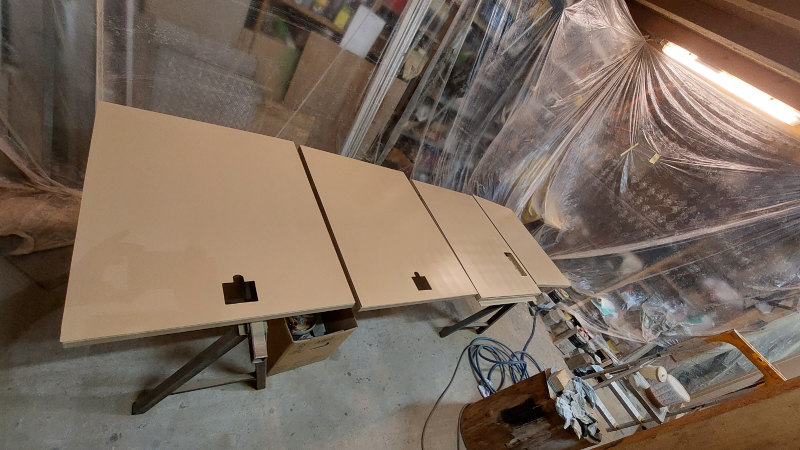

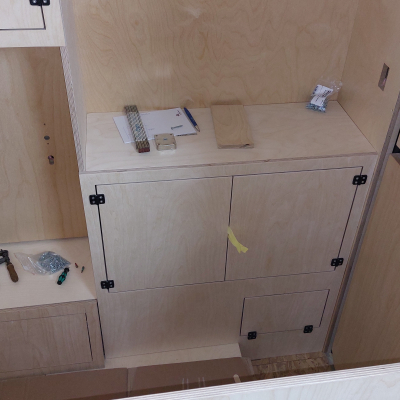

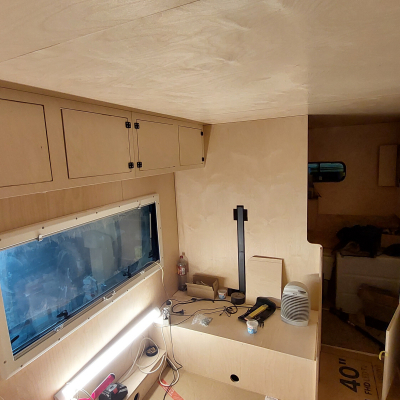

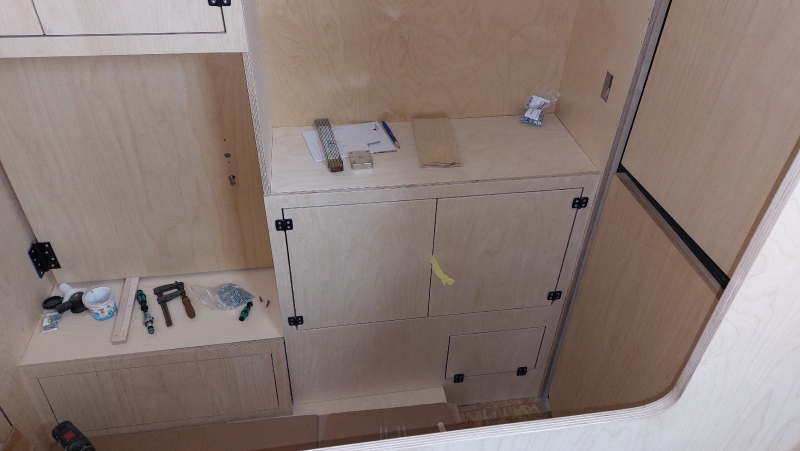

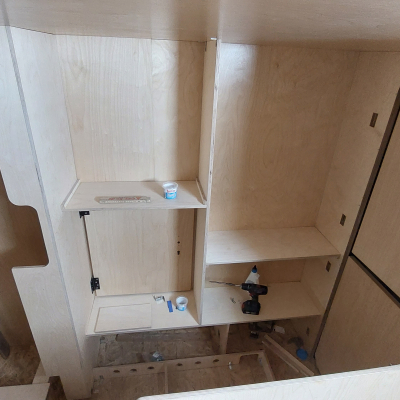

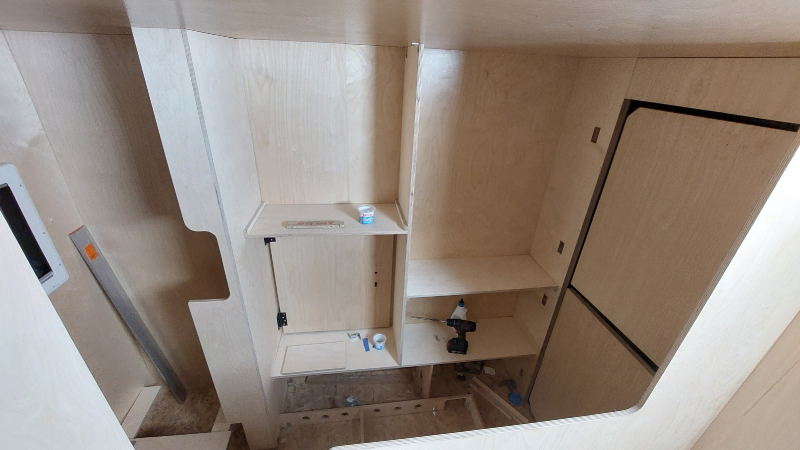

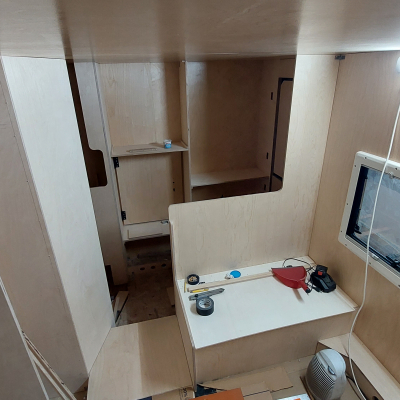

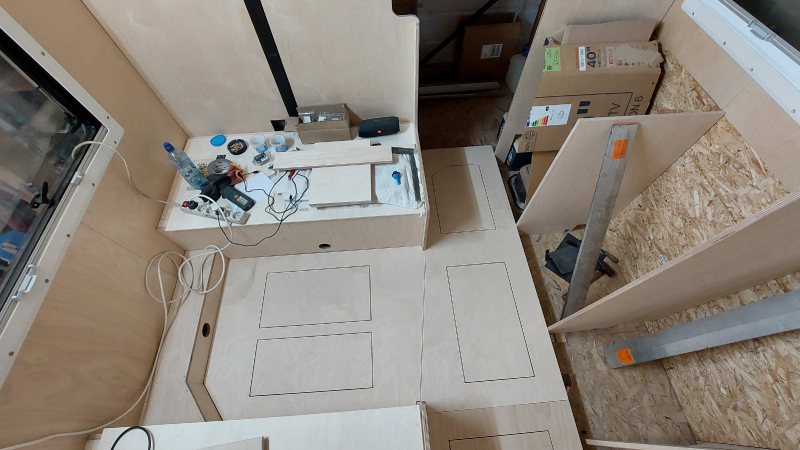

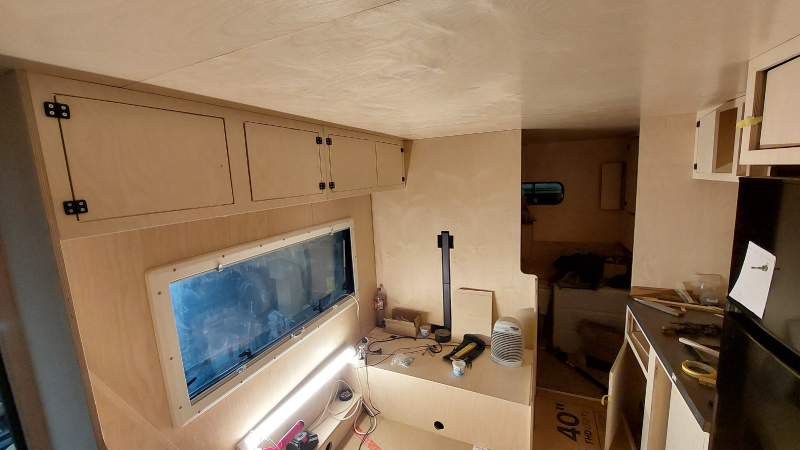

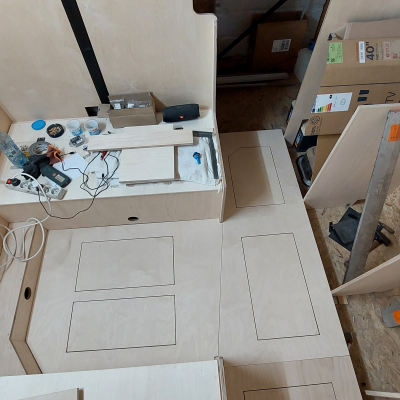

| Material of furniture | Multiplex Birke 6/9/12/15mm, je nach Anwendung |
|---|
| Cooking stove | 2 Flammen Gaskocher |
|---|---|
| Gas installation | 2x5kg Gasflaschen schräg oberhalb der Hinterachse im Aussenbereich |
| Other | |
| Fast täglich koche ich zu Hause mit Gas für 4 Personen. Ich liebe es, deshalb wird auch ein Gaskochfeld im Fahrzeug eingebaut. | |

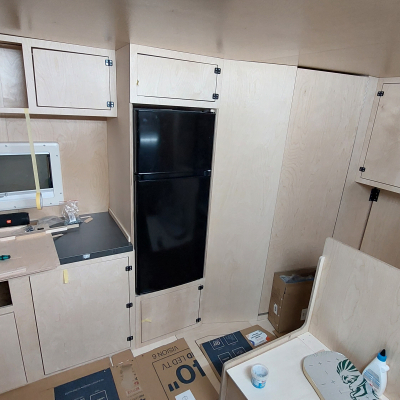

| Manufacturer and type of fridge / cooler | Fa. belluna |
|---|---|
| Other | |
| Kompressorkühlschrank (93L) mit separatem Gefrierfach (33L) gesamt 127L bei 24V | |
| Voltage in the chassis | 24V |
|---|---|
| Voltage in the cabin | 24V 12V 230V |
| Charging converter 24V-12V | fraron 12V 20A |
| 110V / 230V in the cabin? | yes |
| Inverter | ective SI20 |
| Capacity of batteries in the cabin | 100A bei 24V |
|---|---|
| Battery type | Lifepo4 |
| Battery charger for cabin batteries | victron Blue Smart IP22 Charger 8A, Ladebooster Victron Orion-Tr Smart 24/24-17A |
| Battery management | Votronic LCD-Batterie-Computer 100 S |
| Solar capacity | 300Wp |
|---|---|
| Solar controller | BlueSolar MPPT 75/15 Solarladeregler |
| Fuel cell | no |
| Power generator | ist vorhanden, wird sich nach den ersten Urlauben zeigen, ob wir ihn tatsächlich benötigen |
| Manufacturer and type of heating system | Planar autoterm 4D |
|---|---|
| Warm water processing | Pundmann 9l |
| Cab heating | zusätzlich ist eine Eberspächer Standheizung mit 2,5KW eingebaut |
| water flow | 10mm Wasserschläuche |
|---|---|
| Water filtration system | 3fach Haushaltsfilter, Feinfilter, Nanofilter, Aktivkohlefilter |
| Capacity of fresh water tank(s) | 300l |
| Capacity of waste water tank(s) | 39l |
| Manufacturer and type of toilet | Kildwik Trocken-Trenntoilette |
|---|
| Rear carrier | 50x50x3 Stahlrohrrahmen ist zur Befestigung des Motorradträgers am Koffer integriert |
|---|---|

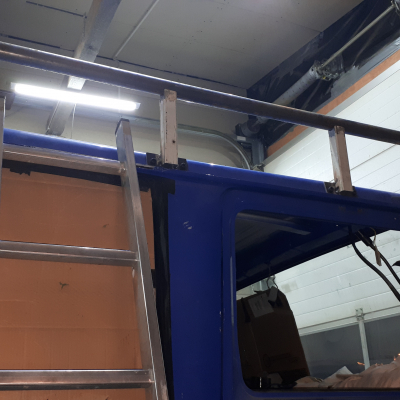

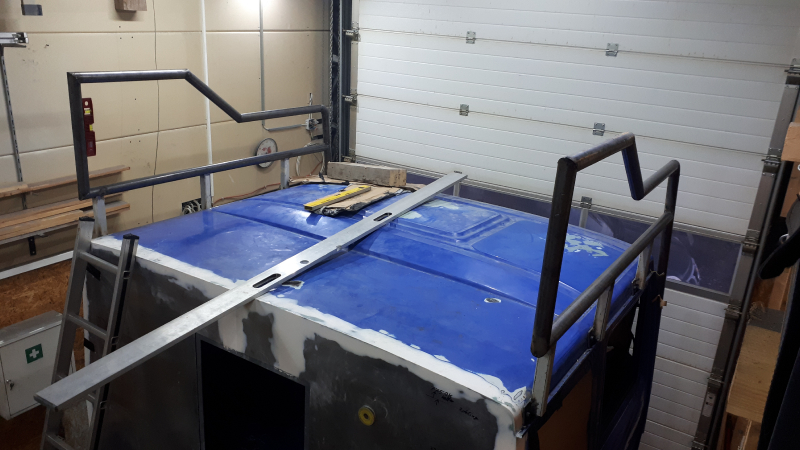

| Roof rack | 1 1/2 |

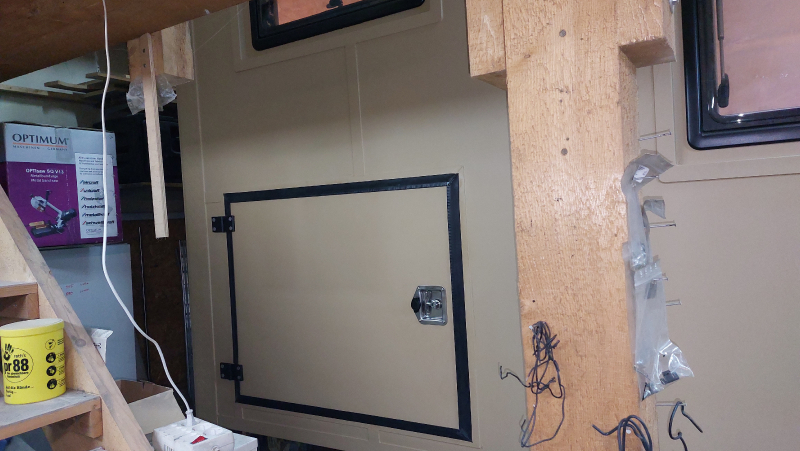

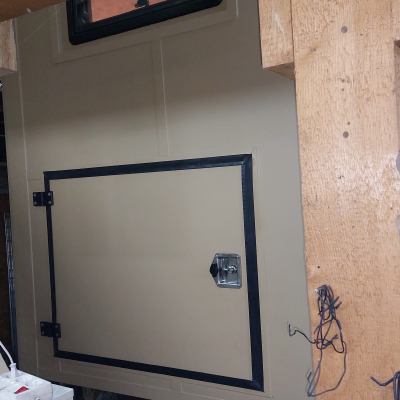

| Storage boxes | bisher sind 2 Kunstoffboxen verbaut, wird später einmal optimiert |
| Outside cooking facilities | geplant |
