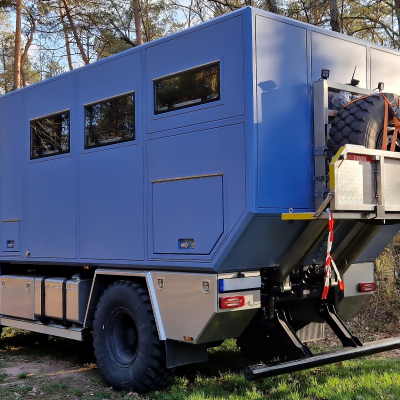

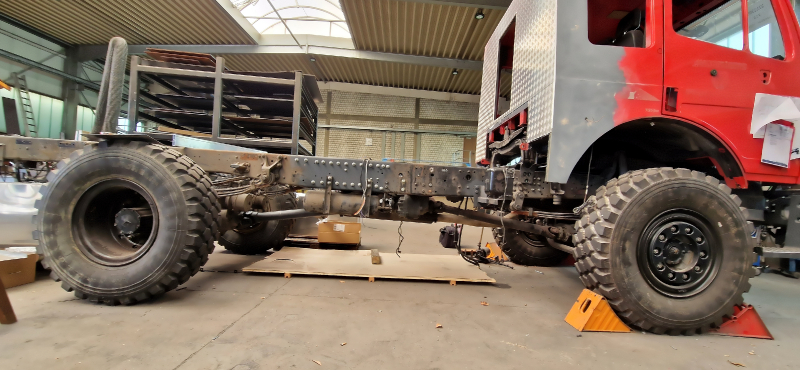

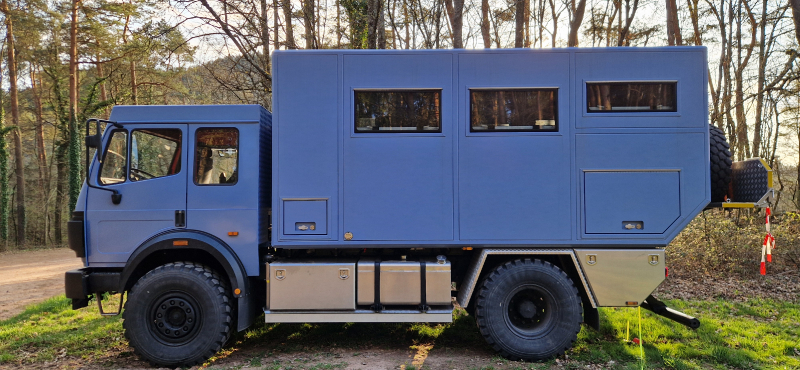

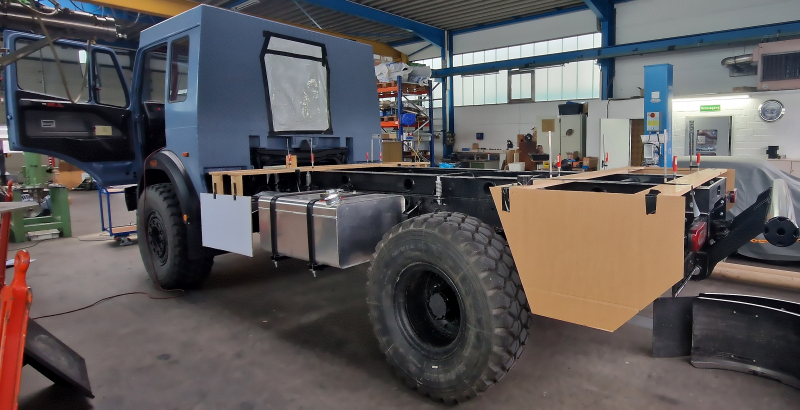

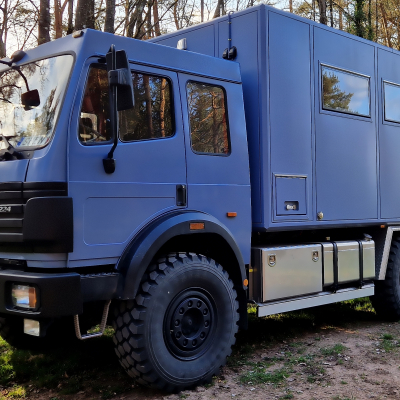

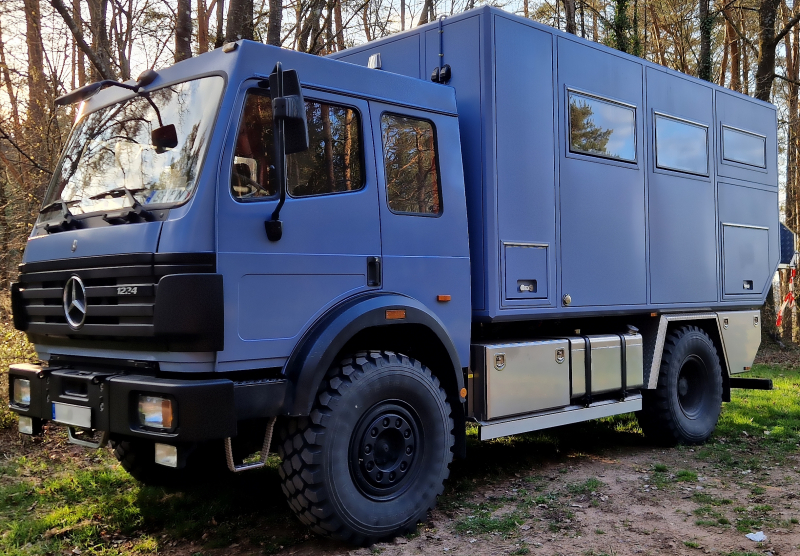

Umbau einer Feuerwehr zum Fernreisefahrzeug. Instagram: swesu_on_tour

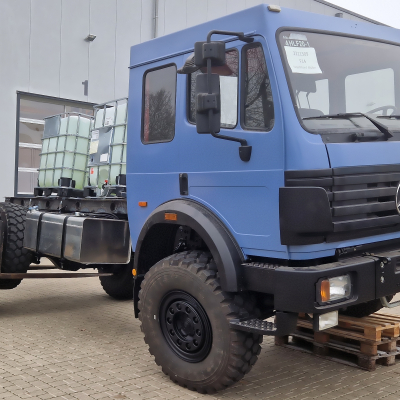

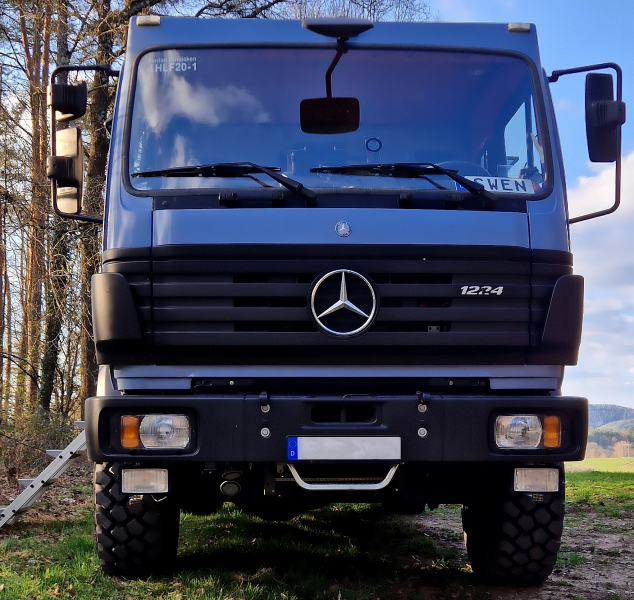

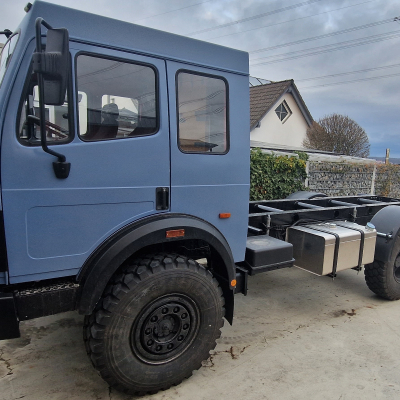

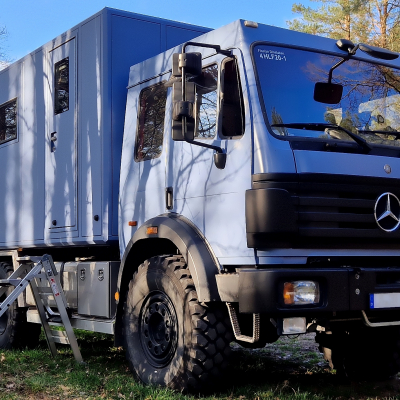

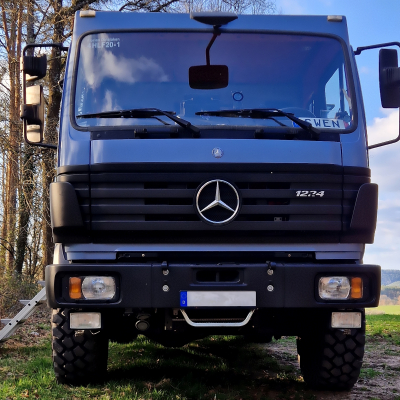

| Manufacturer and model | Mercedes Benz 1224AF - Metz Löschwagen LF16 |
|---|---|
| Name | Swen Müller |
| Year of manufacture | 1998 / 2024 |
| For sale? | no |

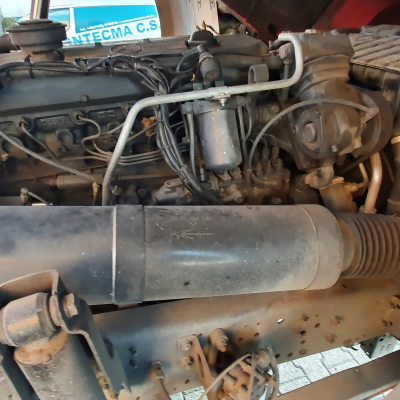

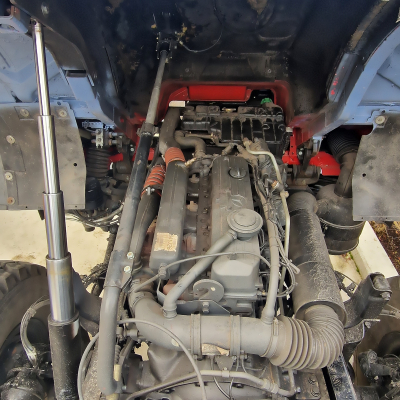

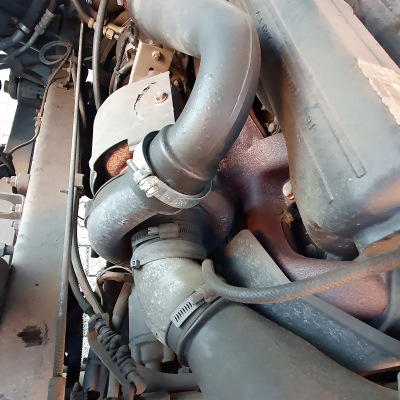

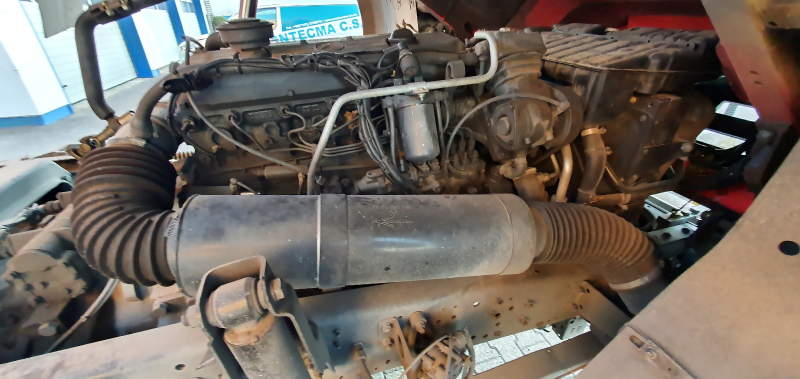

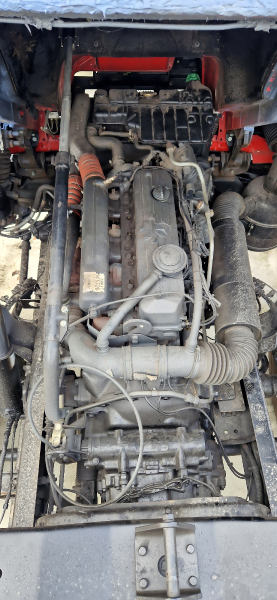

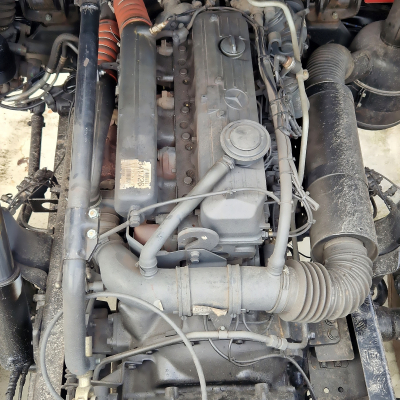

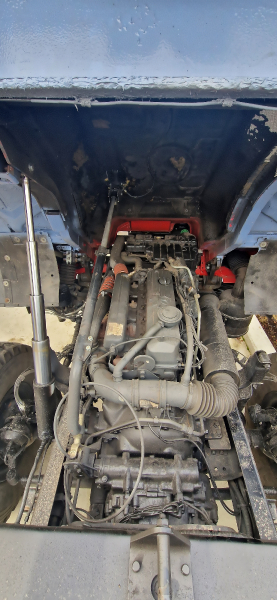

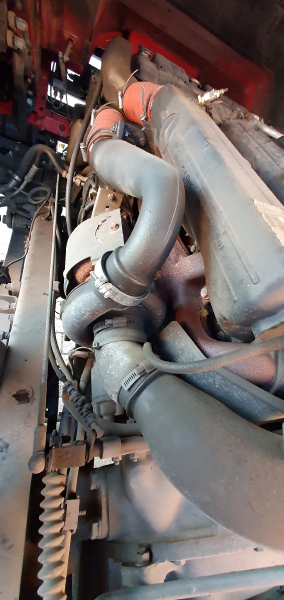

| Engine type | OM366 |
|---|---|
| Cubic capacity | 5958cm3 |
| Number of cylinders | 6 |
| Horsepower | 240 |
| Torque | 640 |
| Zulässiges Gesamtgewicht | 11990 |
|---|---|
| 4x2, 4x4, 6x6, 8x8 | 4x4 |
| Wheel base | 3950mm |
| Number of seats | 4 |
| Tyre size | 395/85R20 |
| Rim size | R20 - 10.00W |
| Type of tyre | MPT |
| Tank capacity | 700Liter Gesamt 400L + 300L |
| Diesel filter | no |
| Permanent or manually selectable 4-wheel drive | Permanent |
| Diff locks | Hinten & Mitte |

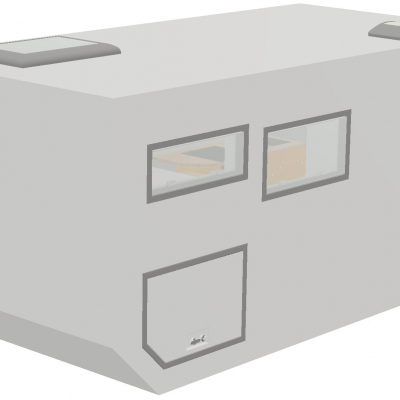

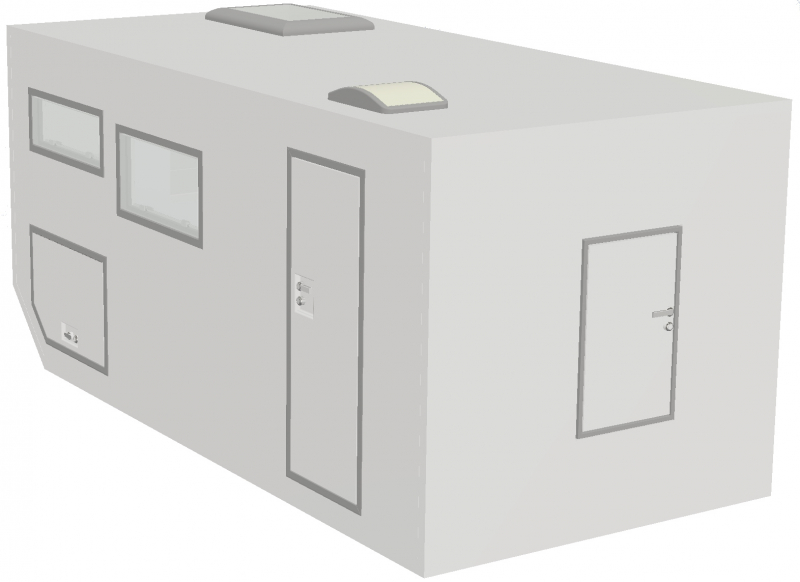

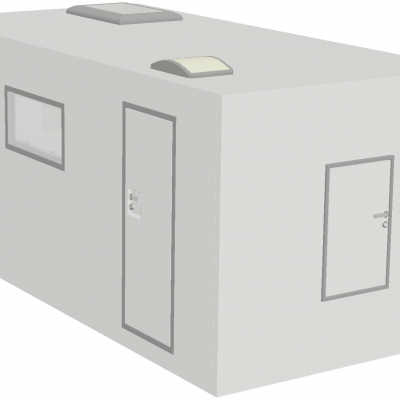

| Manufacturer of the cabin | Müller / Weidebird |
|---|---|

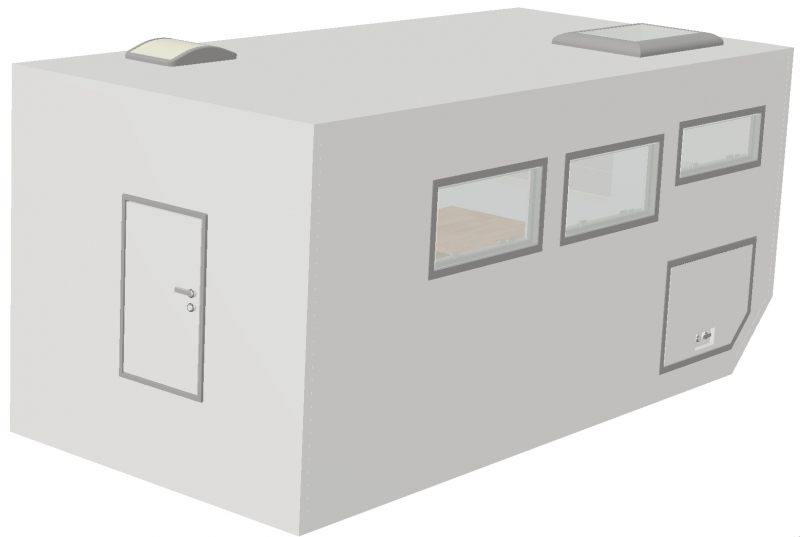

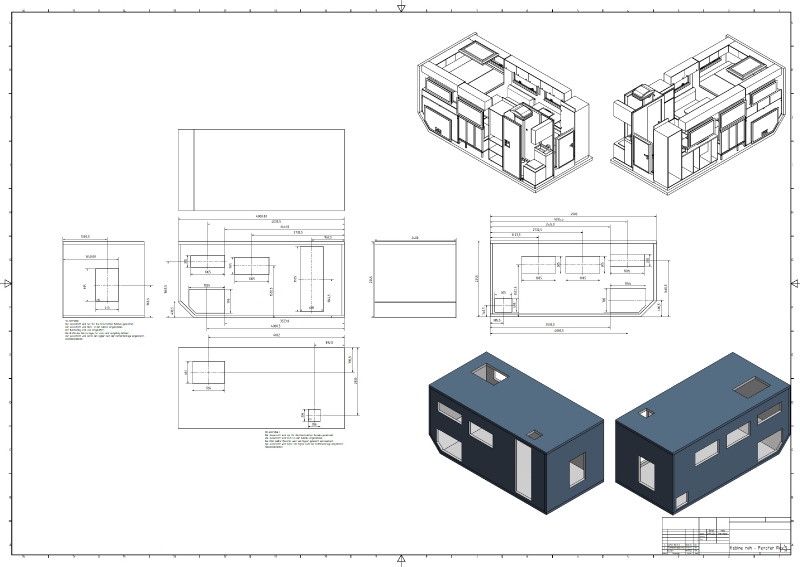

| Inner dimensions (LxWxH) | 4760 x 2260 x 2075 [mm] (LxBxH) |
| Outer dimensions (LxWxH) | 4900 x 2400 x 2245 [mm] (LxBxH) |
| Cabin material | Alu |
| Kind and thickness of insulation | 70mm Wand / 80mm Decke / 90mm Boden |
| Number of beds | 2 in der Wohnkabine + 1 im Fahrerhaus |
| Windows | 5 in der Wand + 1 Dachfenster + 1 Eingangstüre |

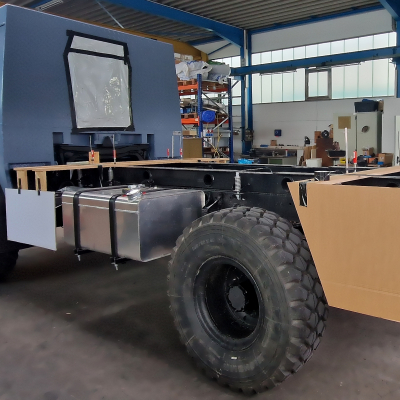

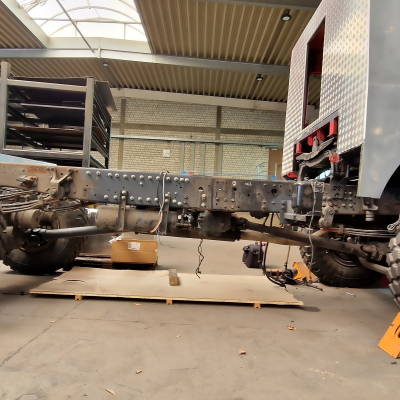

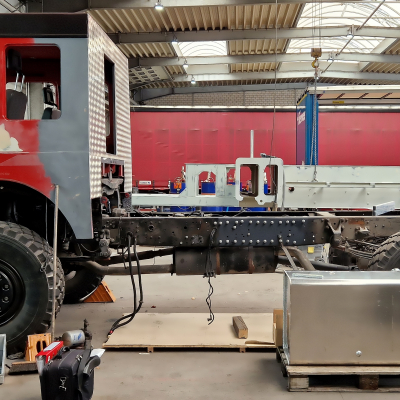

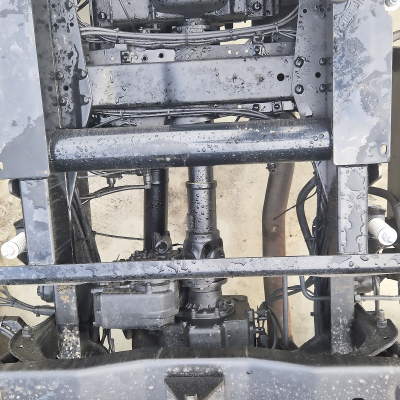

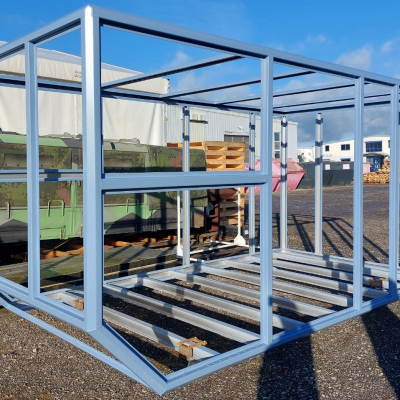

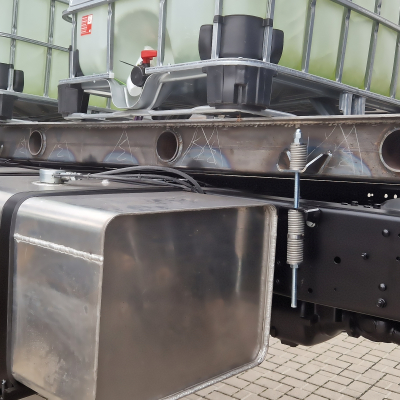

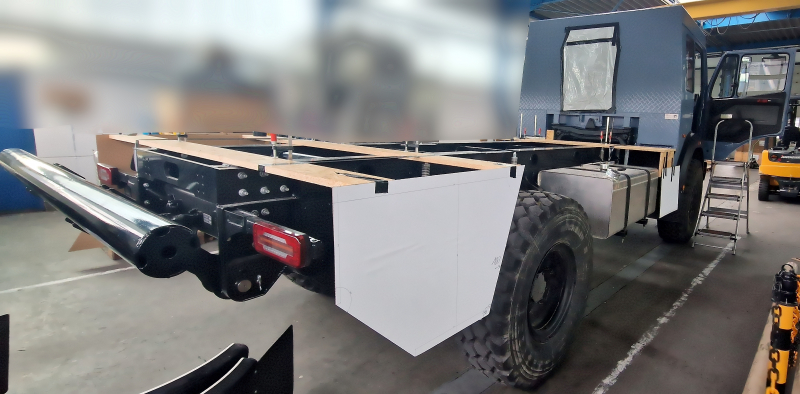

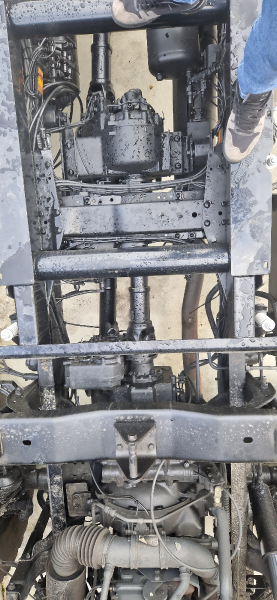

| Subframe | Federgelagert |
| Other | |
|

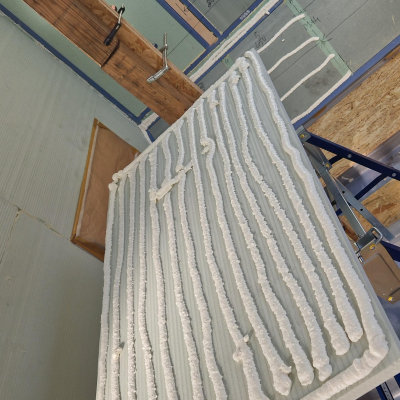

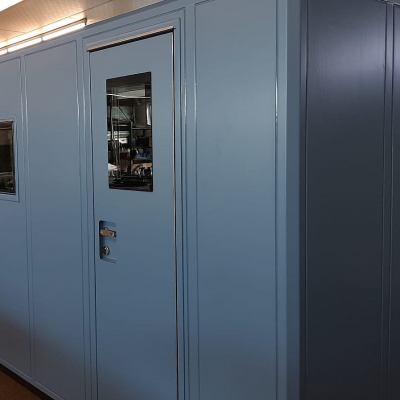

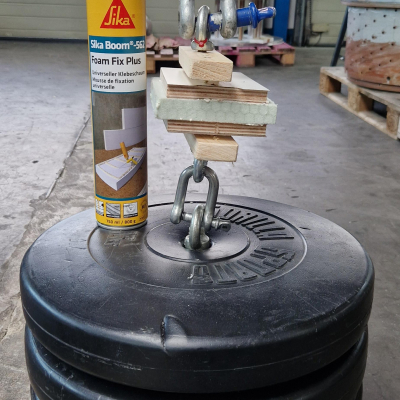

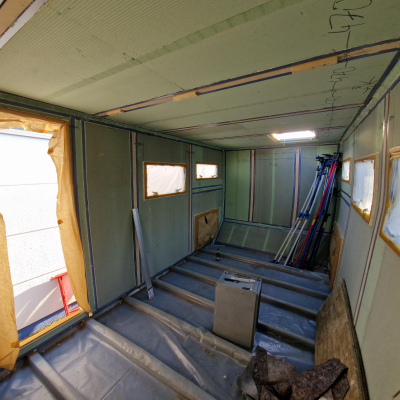

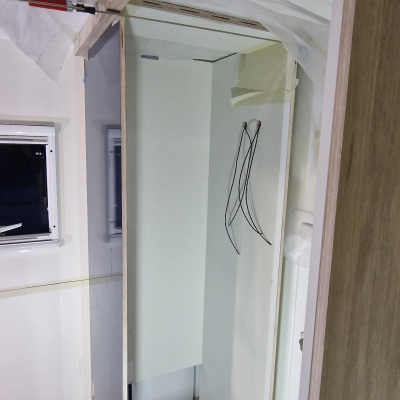

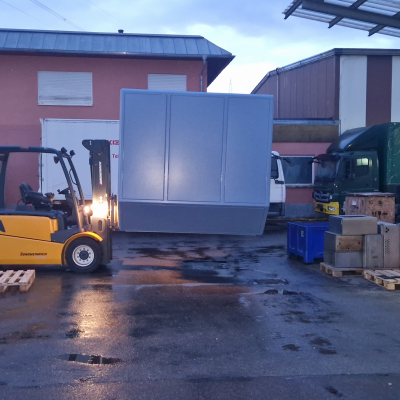

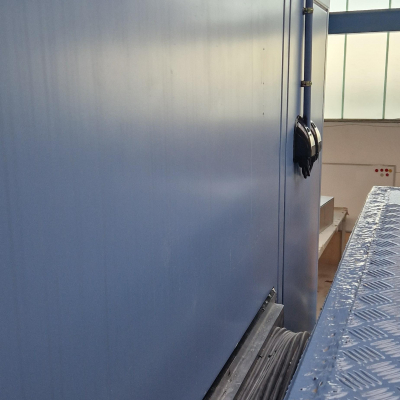

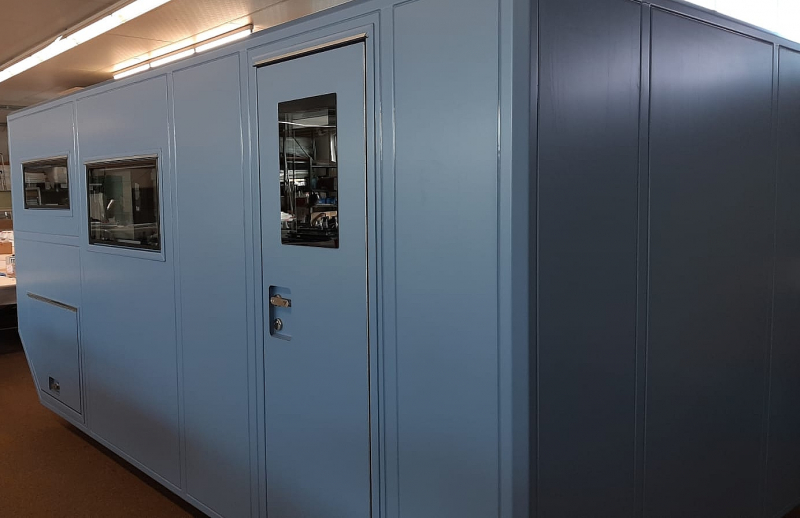

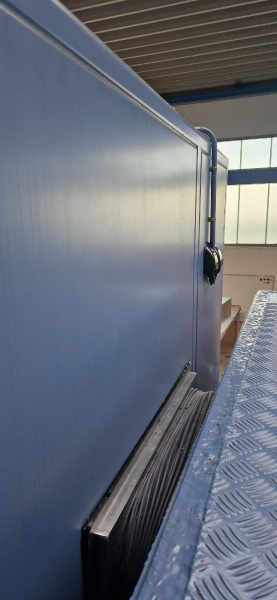

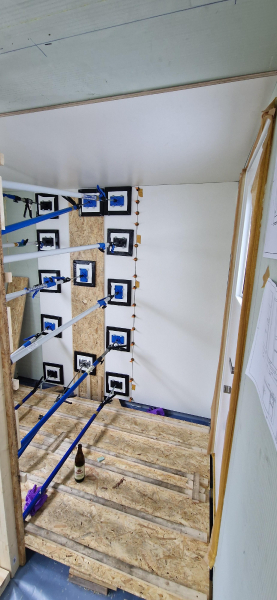

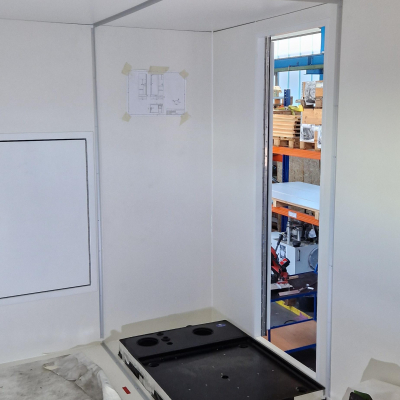

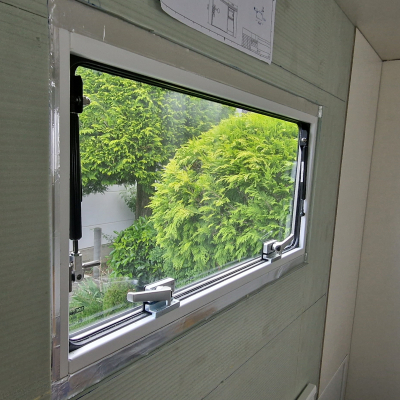

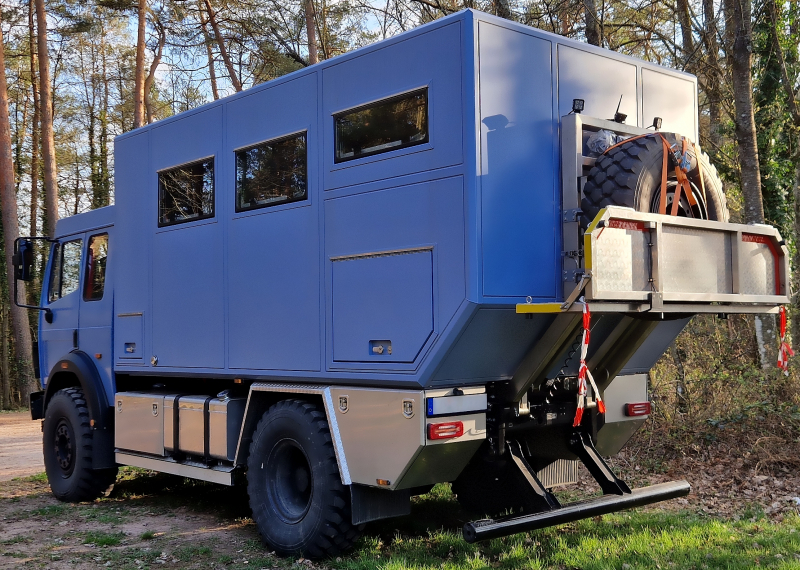

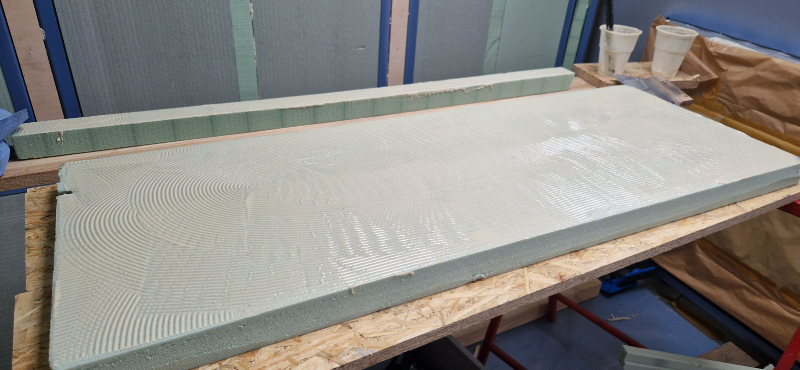

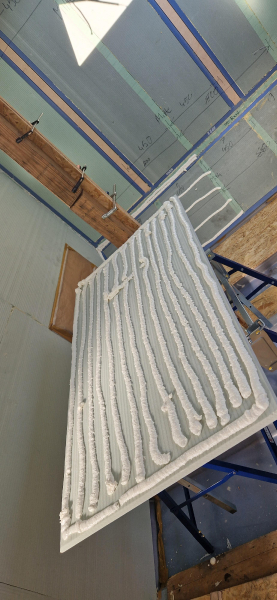

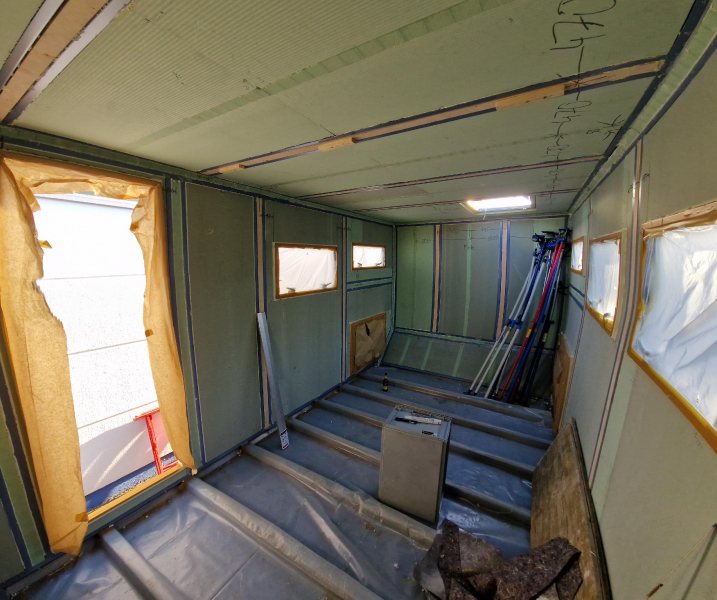

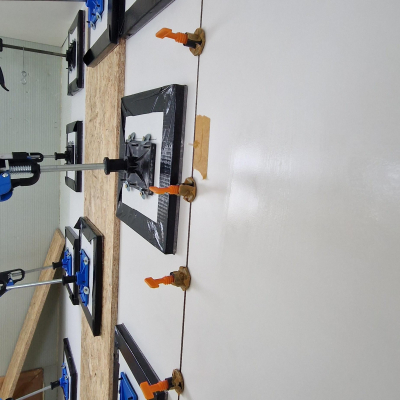

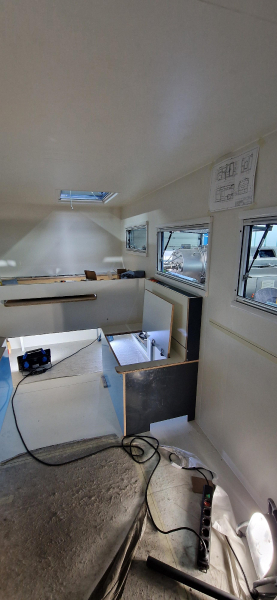

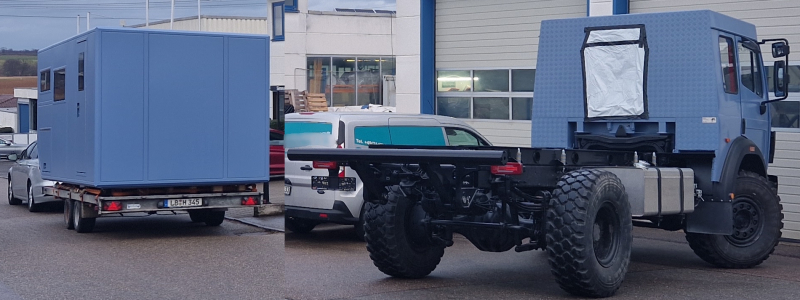

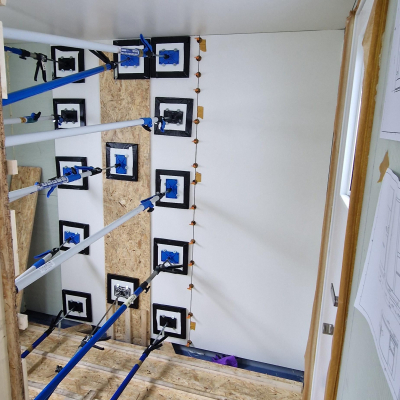

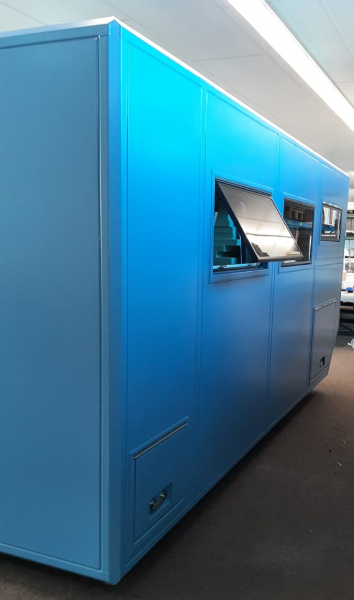

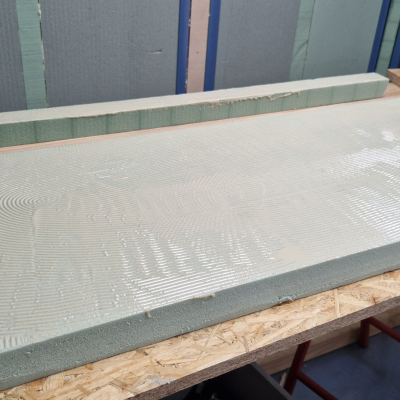

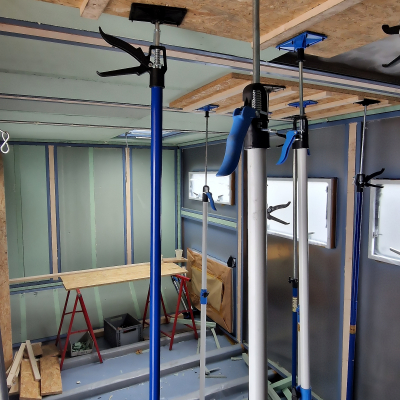

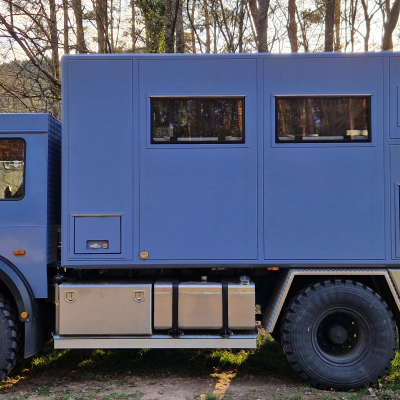

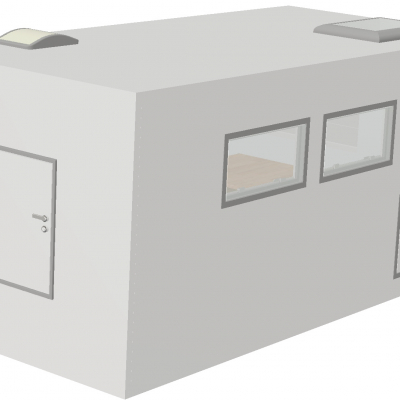

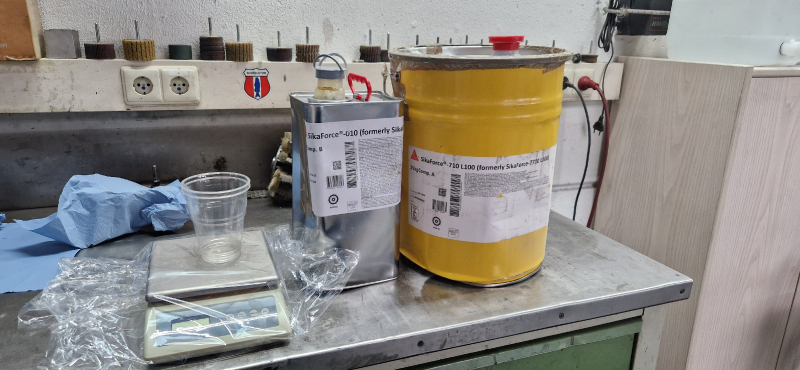

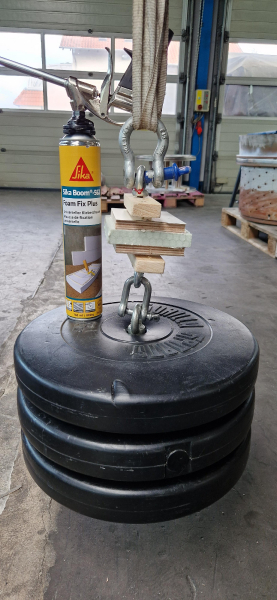

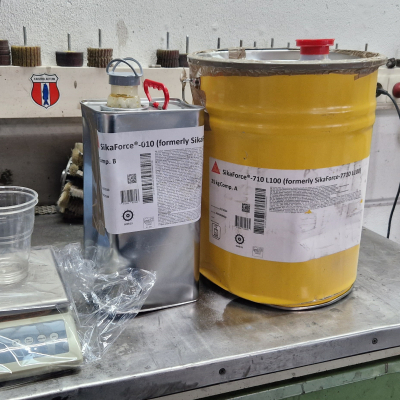

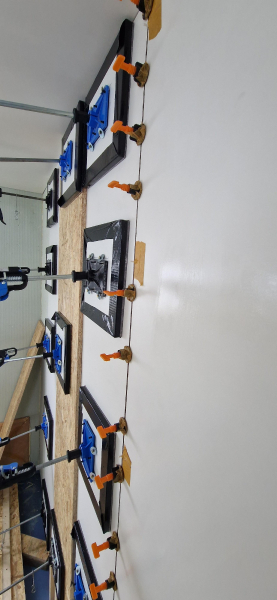

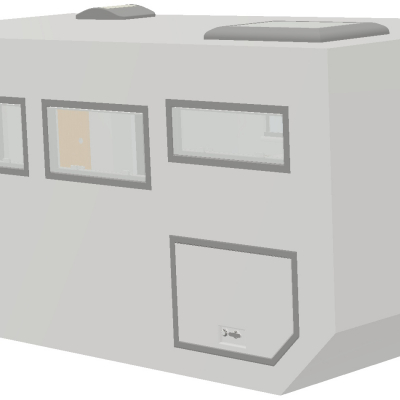

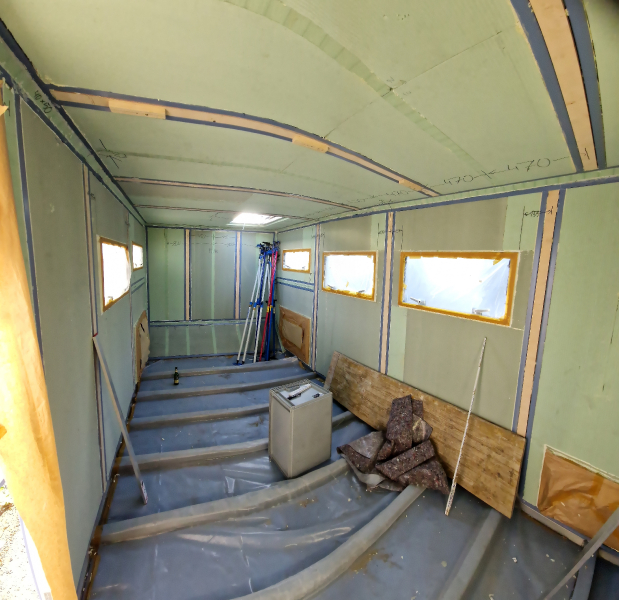

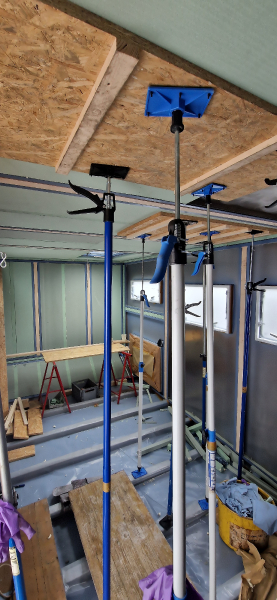

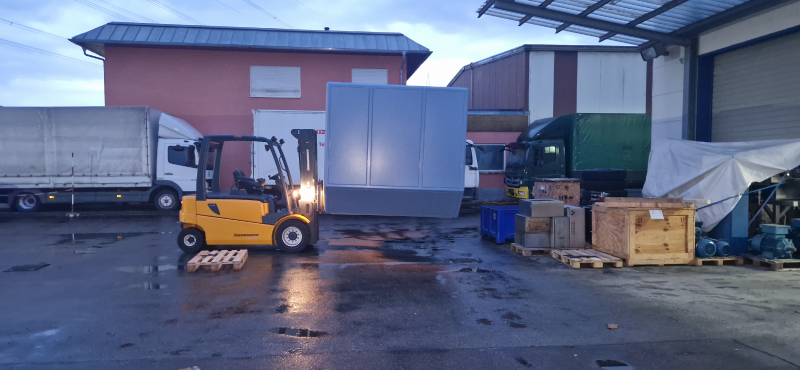

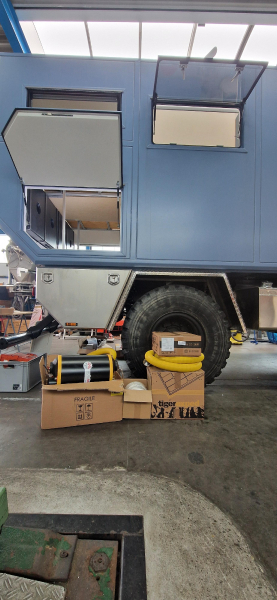

Die Alu Wohnkabine wurde von Widebird / Sideway hergestellt. Gefertigt wurde die Box in Kreuzwertheim. Wir konnten diese komplett lackiert mit eingebauten Fenstern, Türen und Klappen abholen. Innen ist die Box in Alu roh. Die Isolierung und die Wandverkleidung wurden von uns selbst angebracht. Die Isolierung sind PET Platten welche wir mit der Box mitgekauft haben. PET hat den Vorteil das die Platten bis weit über 150°C Formstabil bleiben. Auf das Alu wurden die PET Platten mit einem SIKA Force 710 verklebt. Die Verklebung wurde von mir bis 150°C ohne Probleme erhitzt. Somit war ich mir sicher, dass sich die Platten auch in der Sahara nicht ablösen. Die zweite PET Dämmschicht wurde mit Sika Boom 562 Schaum verklebt. Auch hier wurde von mir ein Test mit 45kg Belastung durchgeführt. Ergebnis = die Schrauben sind bei ca. 10 kg aus dem Queenply Holz gerissen. Die letzte Schicht des Wandaufbaus war dann 5mm Queenply an der Wand und 15mm an Decke und Boden. Die Fenster wurden zur Isolierung mit Dämmband abgedichtet, damit auch wirklich kein Tauwasser von den Scheiben hinter das Holz kommt. | |
| Explanation of floor plan | |
|---|---|
|

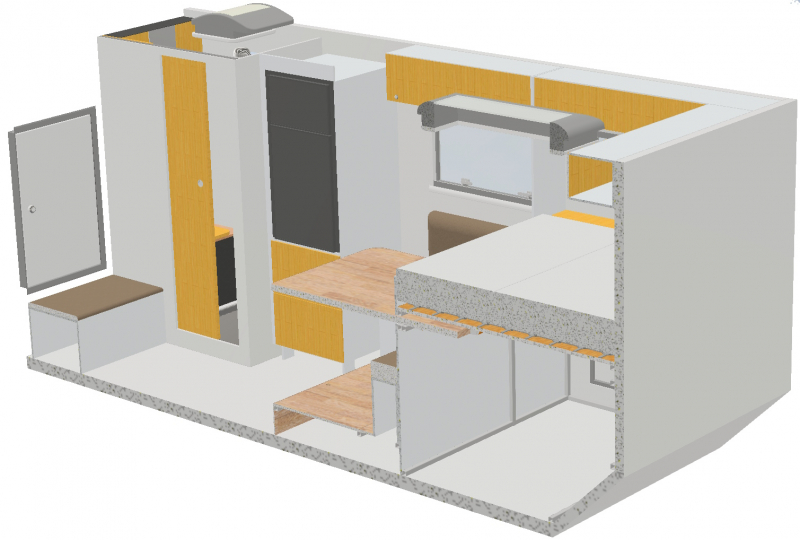

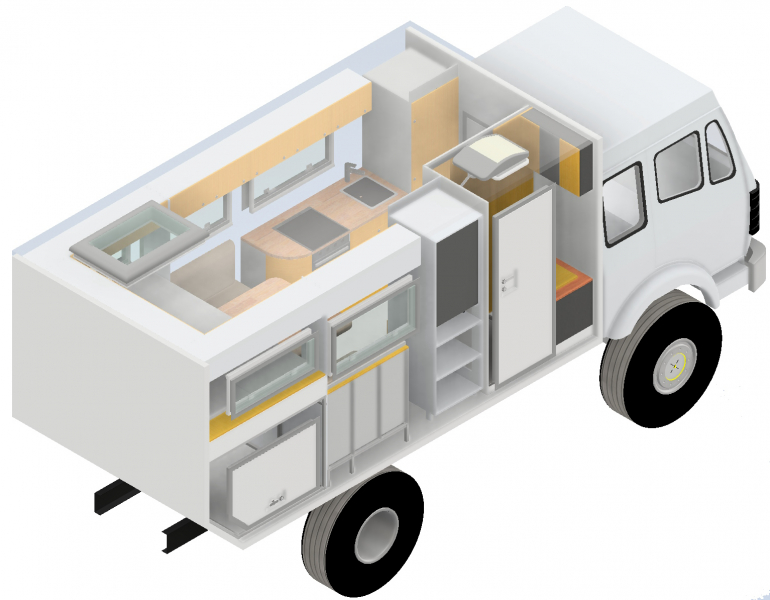

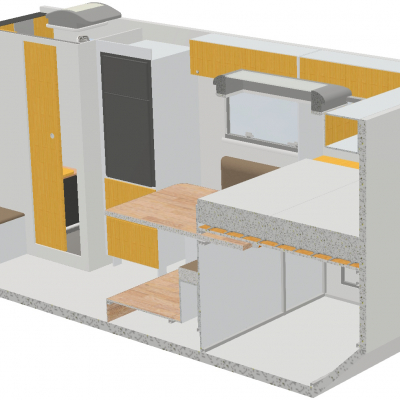

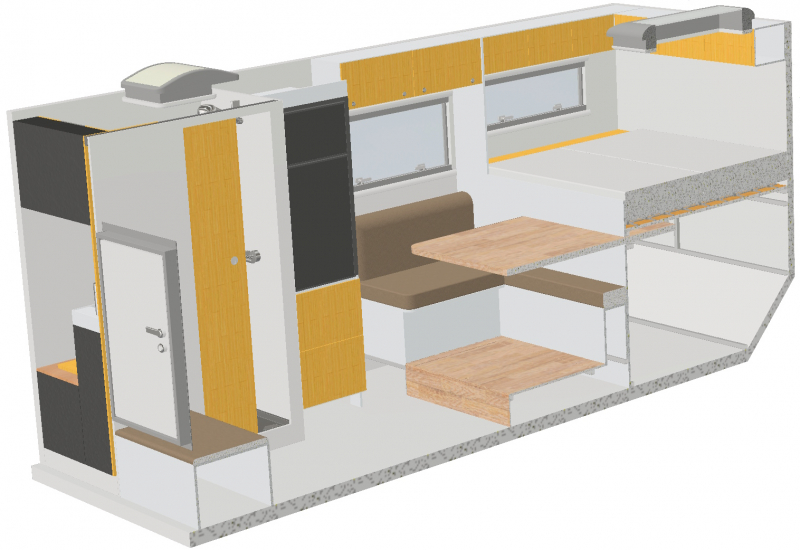

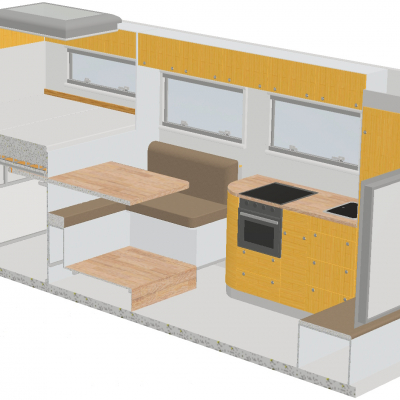

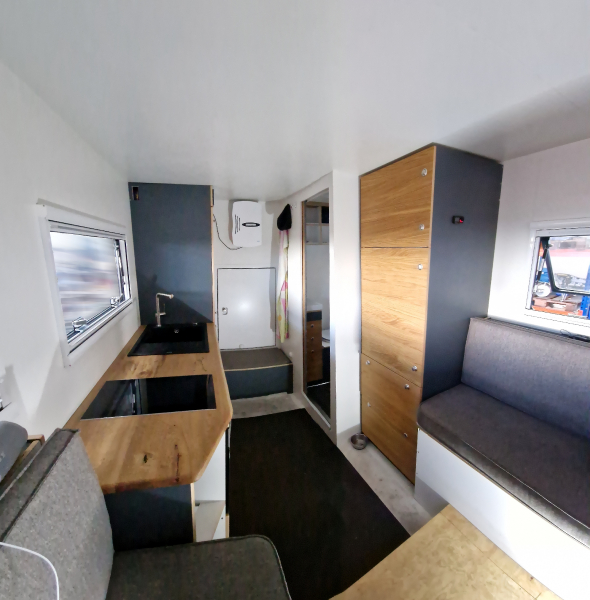

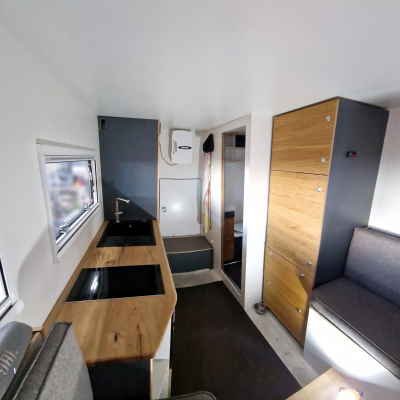

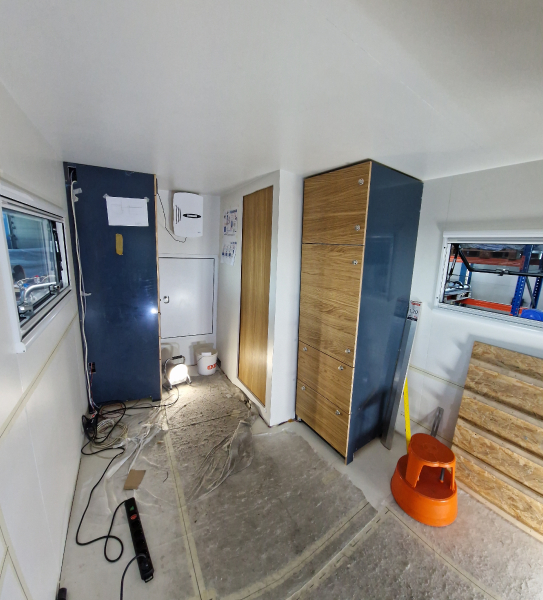

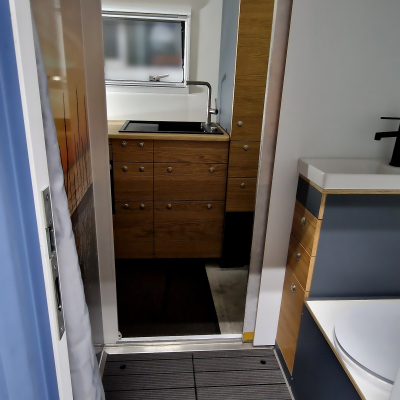

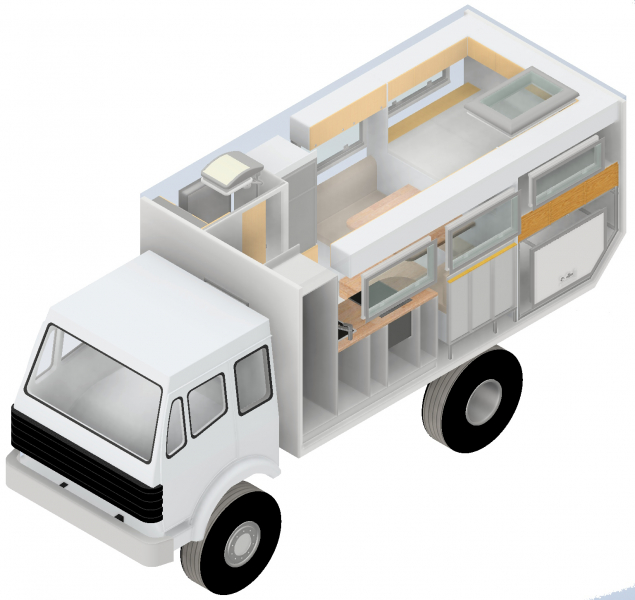

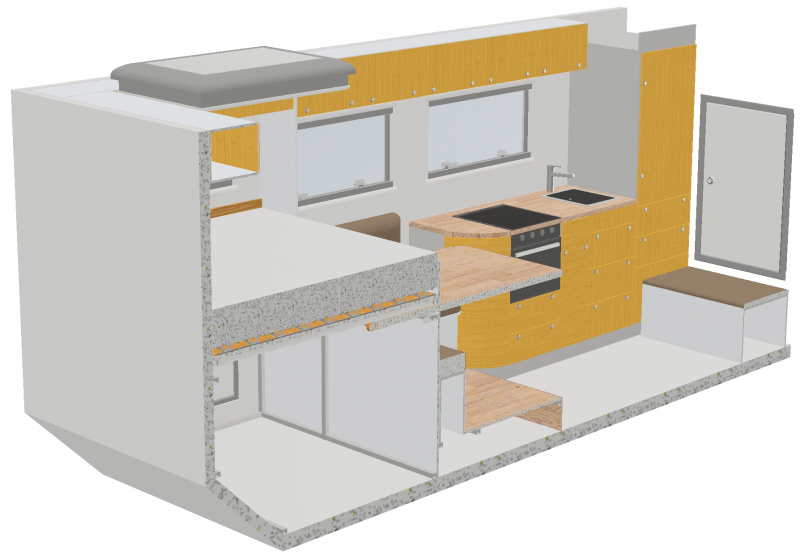

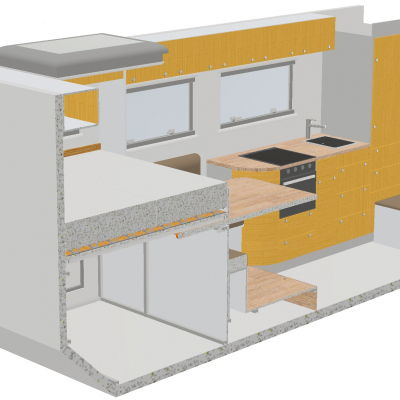

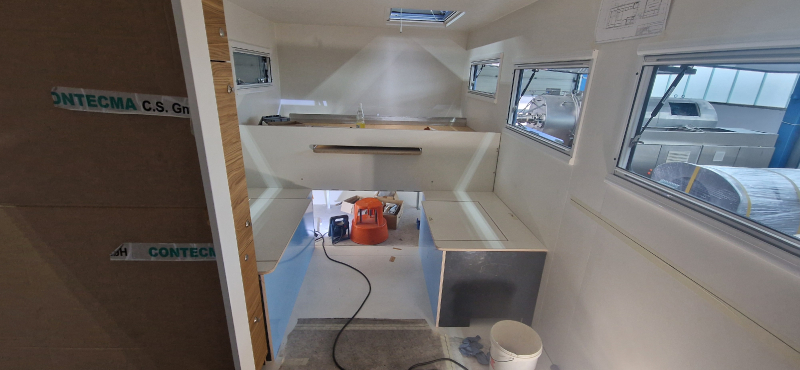

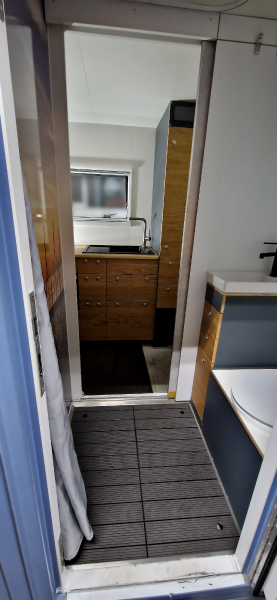

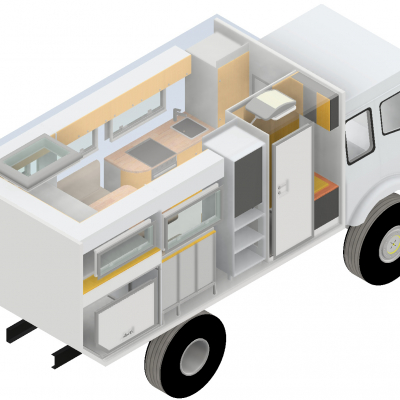

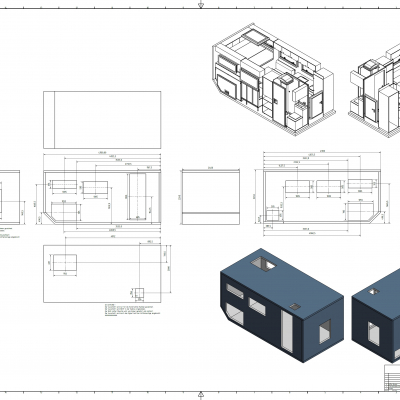

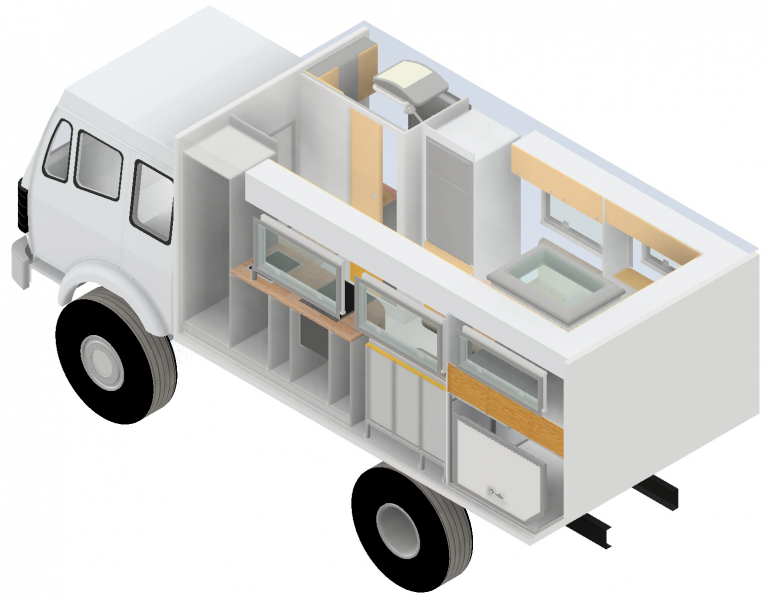

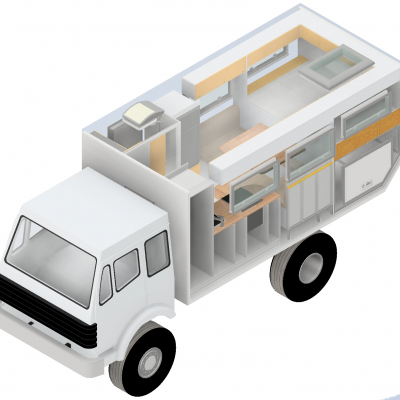

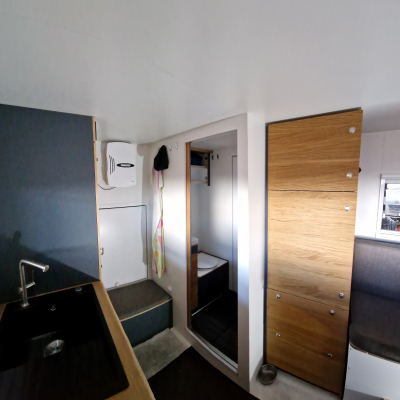

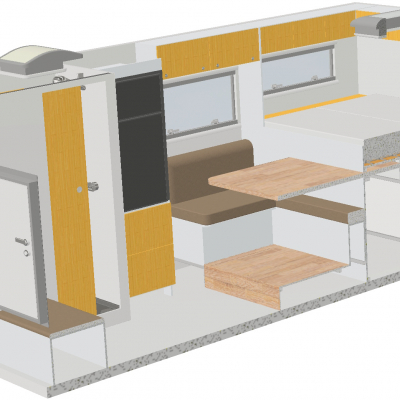

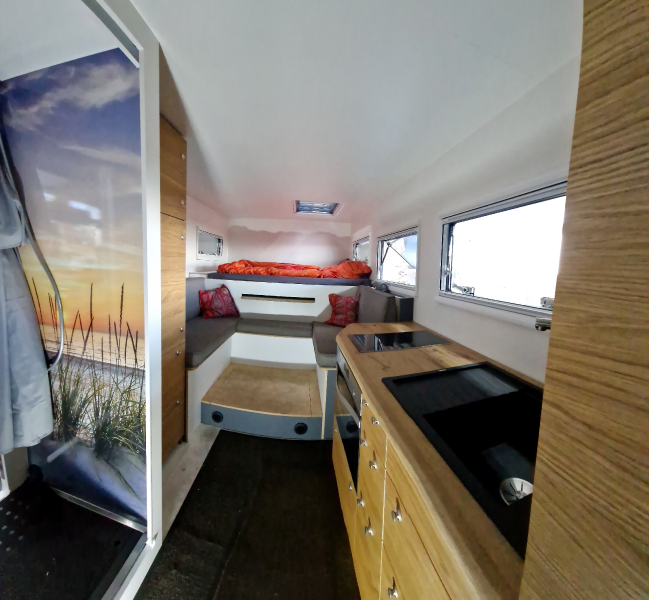

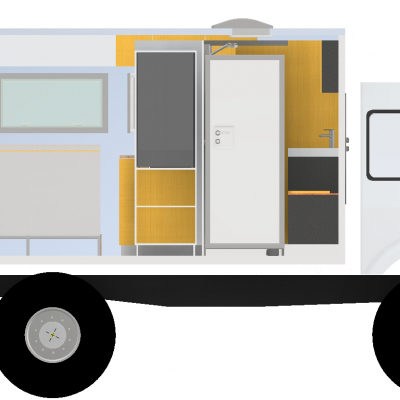

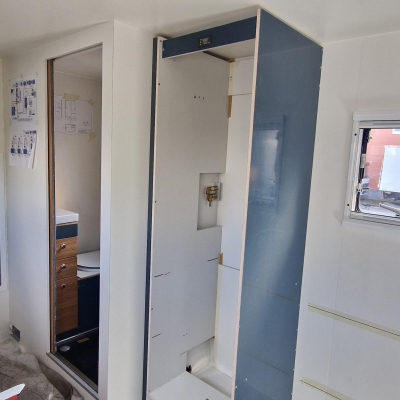

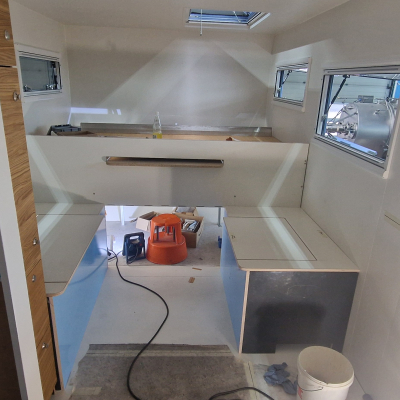

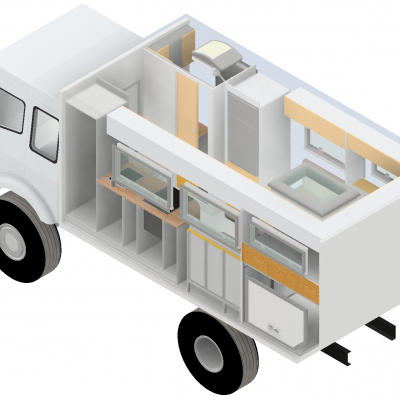

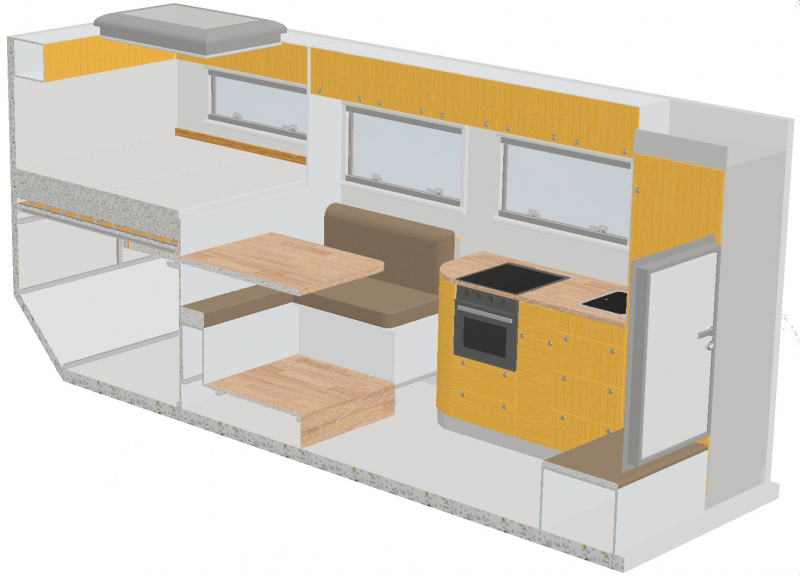

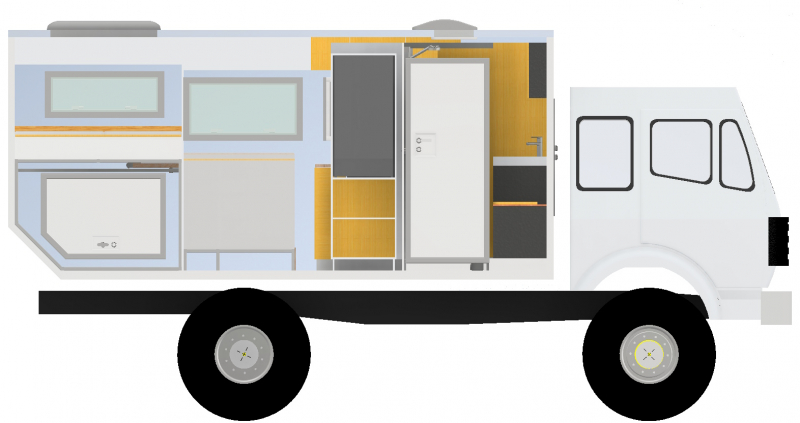

Unser Grundriss ist ein typischer Schnitt mit Eingangsbad. Wie sind wir zu unserem Grundriss gekommen? Als erstes waren wir mal auf Messen und haben uns dort die typischen Kabinen von verschiedenen Herstellern angesehen. Da bekommt man mal ein Gefühl für Dimensionen und Größen. Dann natürlich die Community und Social Media. All die Videos von den Room Touren Und natürlich haben wir Uli’s Buch gelesen. Daraus sind dann unsere Anforderungen und Erwartungen entstanden: - Ein festes Bett was ohne Umbauen genutzt werden kann, da wir unterschiedliche Schlafgewohnheiten haben. - Eine von außen zugängliche Garage / Stauraum damit wir all die großen Sachen unterbringen können - Einen festen Platz für den Hund, damit der nicht immer im Weg ist - Eine große Sitzgruppe für 4 Personen und Sofa Feeling für zwei, damit man auch mal Lümmeln kann - Einen großen Esszimmer Tisch für zwei Computer, denn wir müssen auch mal Arbeiten - Eine große Küche mit ausreichender Arbeitsfläche, damit wir nicht den Esszimmertisch für die Essens Zubereitung verwenden müssen - Einen großen Kühlschrank mit getrenntem Gefrierfach für frische Lebensmittel - Einen Keller für ungekühlte Lebensmittel wie Konserven, Reis, Nudeln usw. - Einen Hochschrank für hängende Kleidung - Ein Bad mit integriertem WC und Türe für etwas Privatsphäre - Einen Durchstieg vom Fahrerhaus zum Wohnraum, denn man vergisst immer etwas hinten oder vorne. - Einen ausreichend breiten Gang das zwei Personen aneinander vorbei können - Ausreichen Platz im Wohnraum, denn es gibt auch mal schlechtes Wetter - Ausreichend Platz für Stauraum, dass jedes Ding seinen Platz hat. Und alles das muss auf Rund 11 Quadratmeter untergebracht werden. Eine fast unlösbare Aufgabe. Wann ist ein Grundriss perfekt… Das ist er nie. Man muss immer irgendwo Kompromisse machen. Und am wichtigsten ist. Was für einen Selbst wichtig scheint ist für andere total nebensächlich. Wir für unseren Fall denken unseren Grundriss gefunden zu haben. |
| Material of furniture | Queenply |
|---|---|
| Other | |

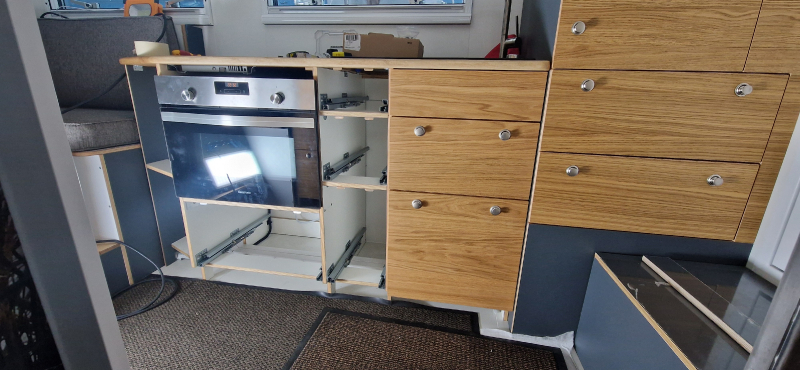

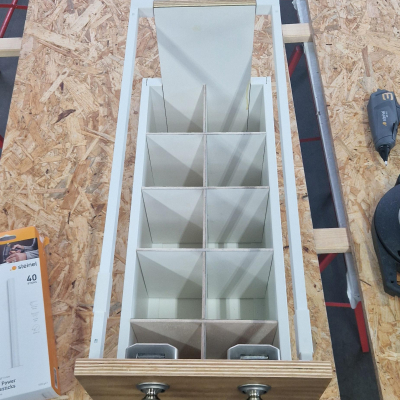

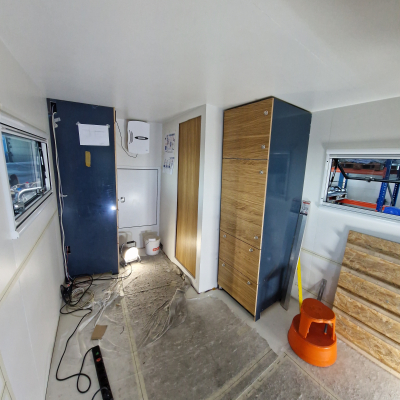

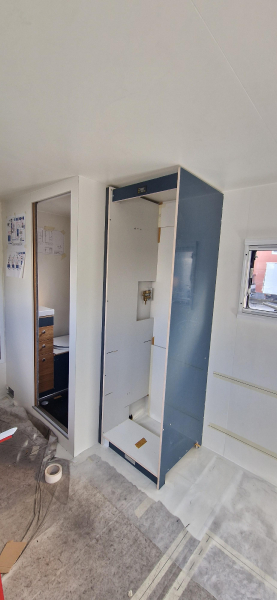

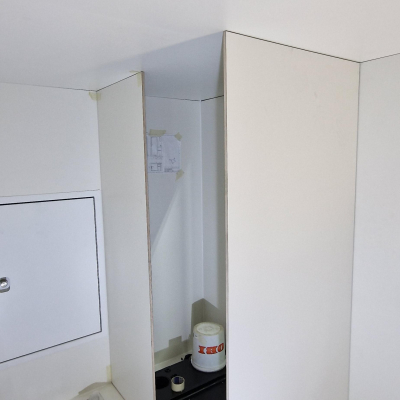

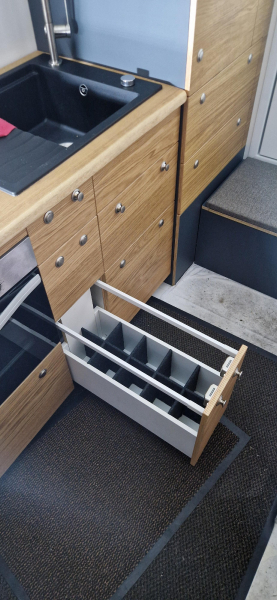

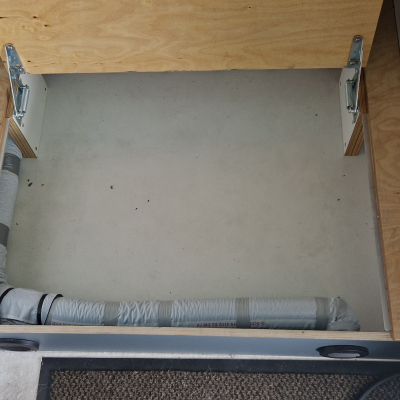

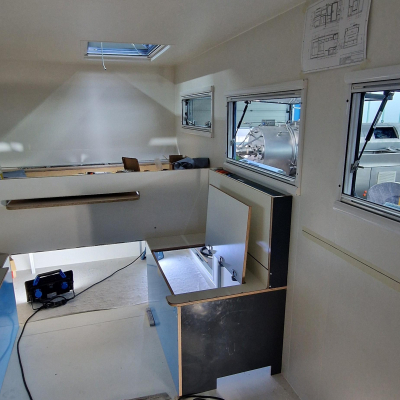

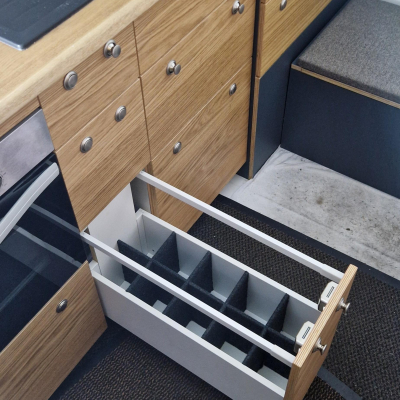

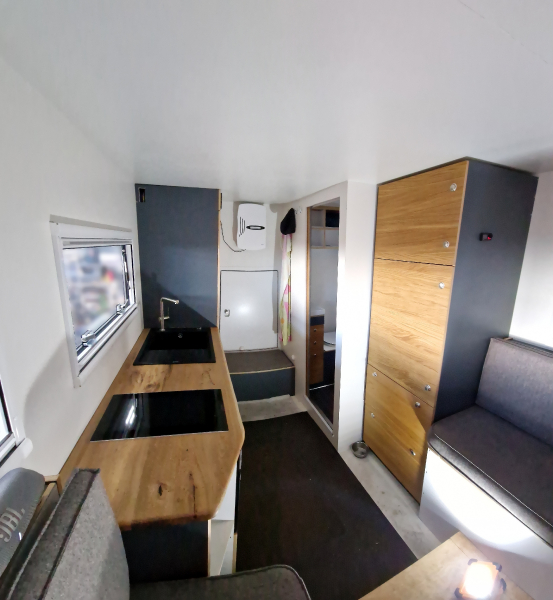

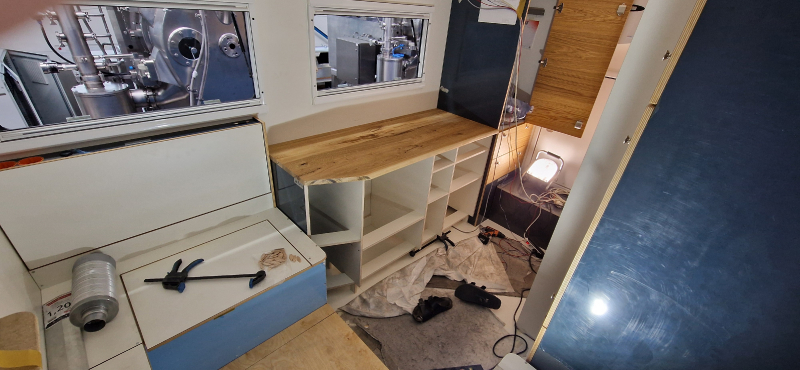

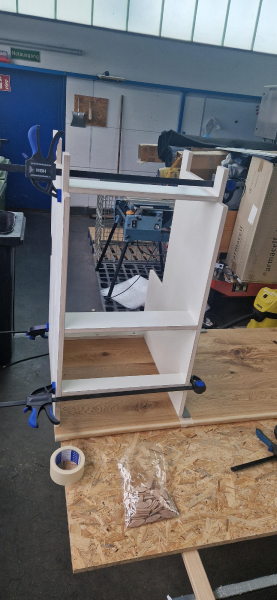

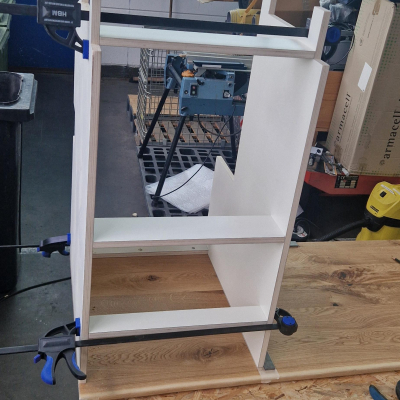

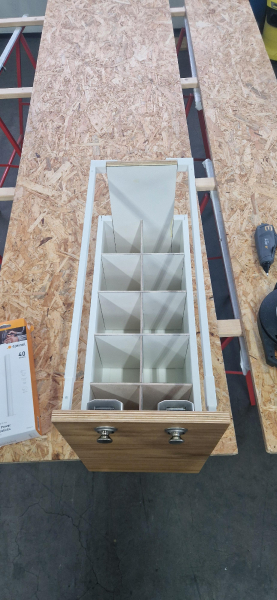

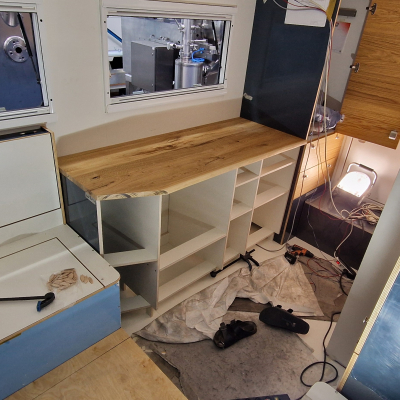

| Als Möbelholz haben wir Queenply in verschiedenen Ausführungen und stärken verwendet. Die Einzelteile wurden mit einer Festool Handkreissäge mit Führungsschiene zugesägt. Für eine optimale Verbindung der Bretter wurden Flachdübel und Epoxy Leim verwendet. | |

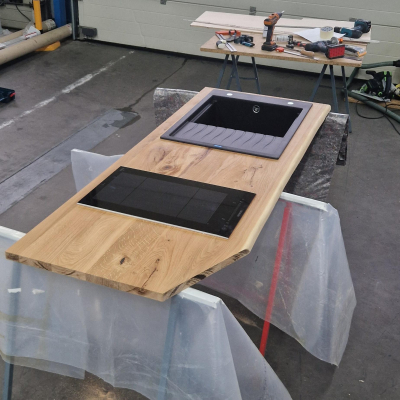

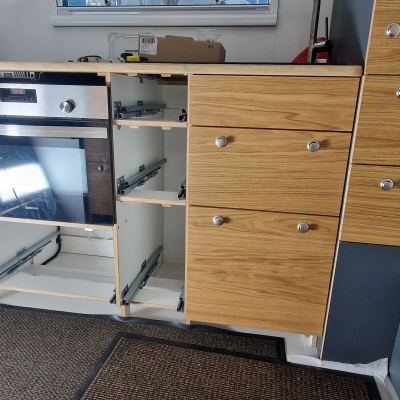

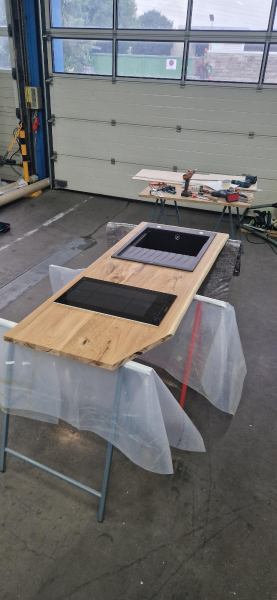

| Cooking stove | Induktion & Backofen |
|---|---|
| Gas installation | nein |

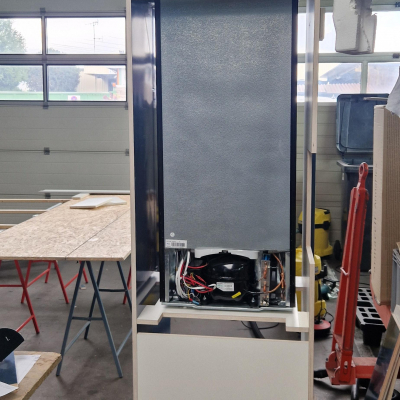

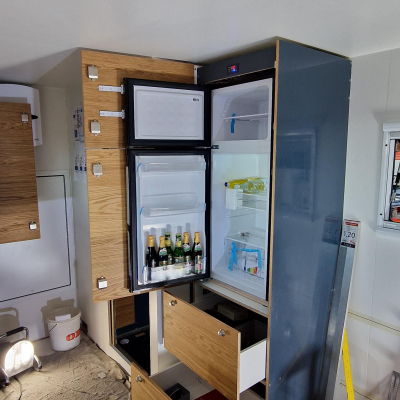

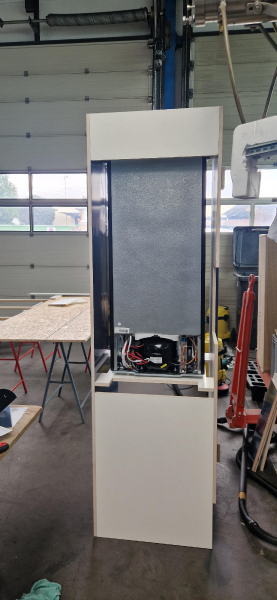

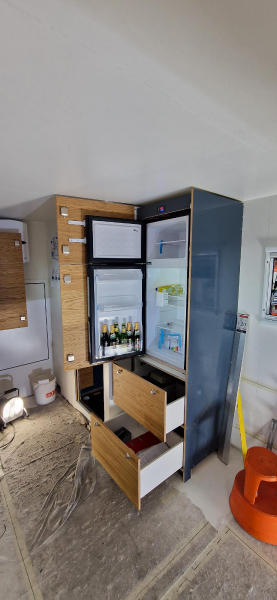

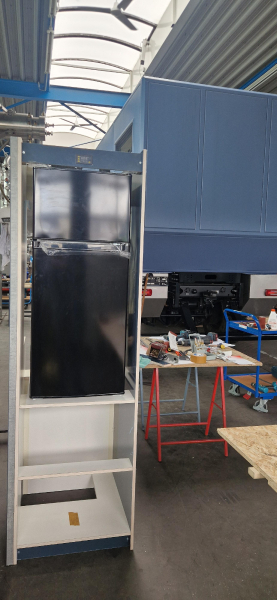

| Manufacturer and type of fridge / cooler | Belluna 24V umgebaut für Schrankeinbau |
|---|
| Voltage in the chassis | 2 x 12V Fahrzeugbatterie VARTA K7 - 145Ah |
|---|---|
| Voltage in the cabin | 2 x 25,6V 200Ah LiFePO4 - Powerqueen |
| Charging converter 24V-12V | Victron 50A Buck-Boost DC/DC |
| 110V / 230V in the cabin? | yes |

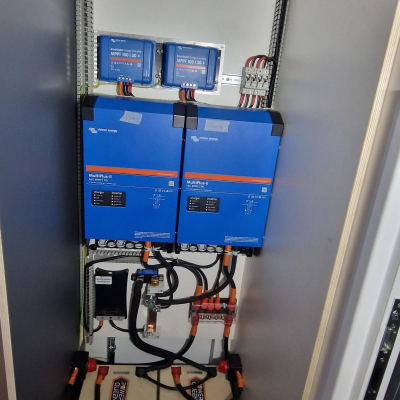

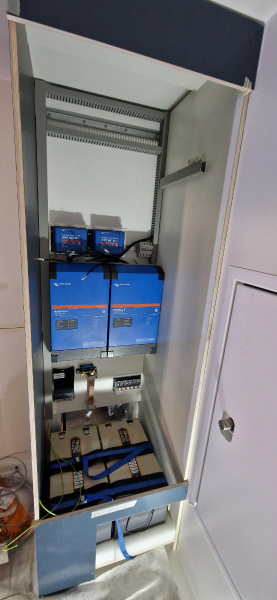

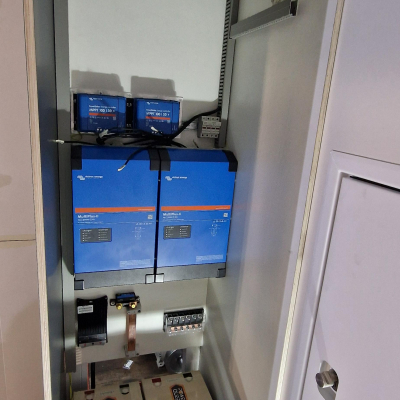

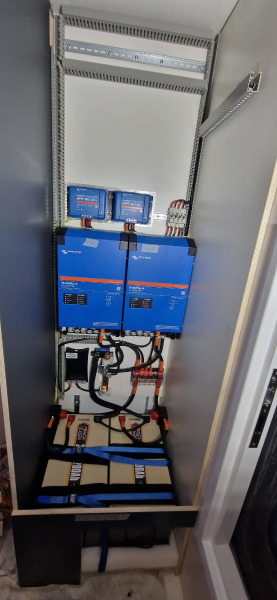

| Inverter | 2 x Victron MultiPlus-II 24/3000/70-32 |
| Other | |
|

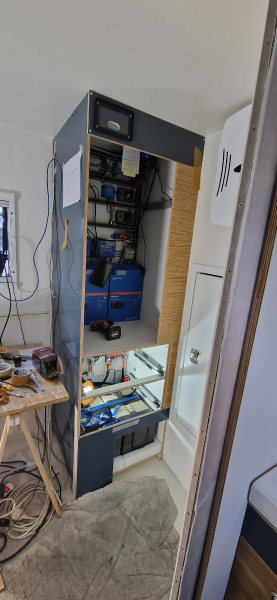

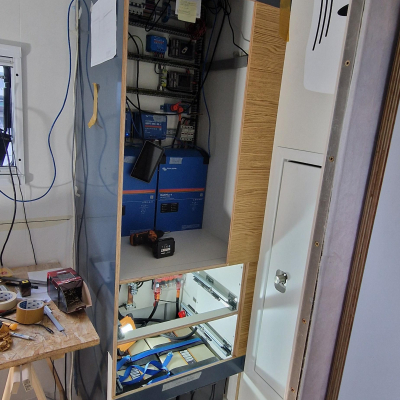

230V / 6000W für Kochen usw. 25,6V DC für Kühlschrank, Boiler und Ladestecker usw. 24VDC über DC/DC Converter für Licht 12VDC über DC/DC Converter für WC Lüfter & Bayernluft 12VDC über DC/DC Converter für Wasserpumpe | |
| Capacity of batteries in the cabin | 2 x 200Ah |
|---|---|
| Battery type | 2 x 25,6V 200Ah LiFePO4 - Powerqueen |
| Battery charger for cabin batteries | 2 x Victron MultiPlus-II 24/3000/70-32 |
| Battery management | Victron SmartShunt 500A/50mV & Cerbo GX + GX Touch 70 |

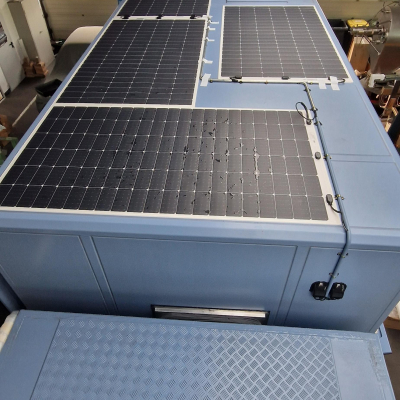

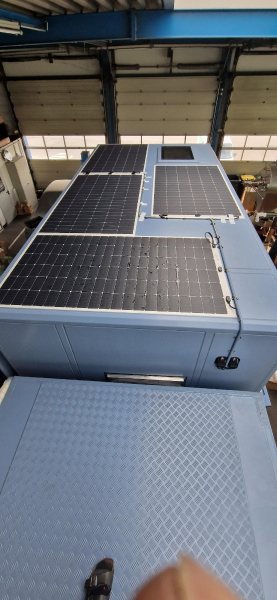

| Solar capacity | 4 x 385W - Je zwei in Reihe |
|---|---|
| Solar controller | 2 x Victron Energy SmartSolar MPPT 100/30 |
| Fuel cell | no |
| Power generator | Landstromanschluss |
| Manufacturer and type of heating system | Autotherm 2kw / 24V |
|---|---|

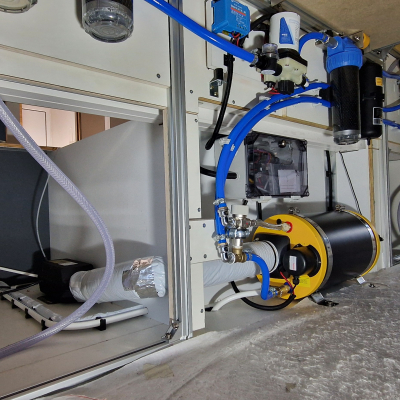

| Warm water processing | Warmduscher-Kit 2.0 12L 600W/24VDC |
| Cab heating | keine |
| Explanation of gas system | |
|---|---|
| Gasfreier AUfbau |

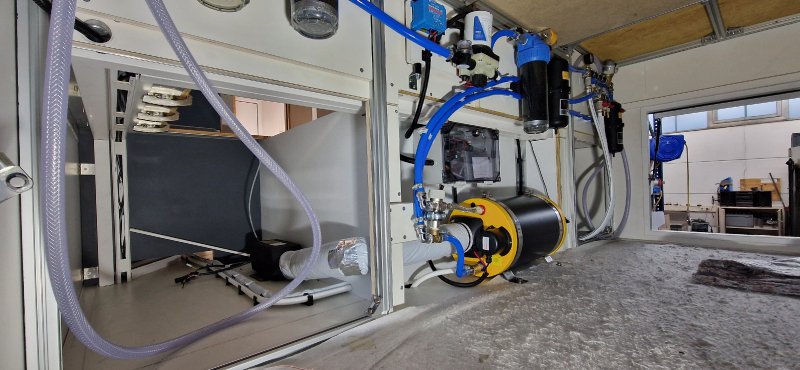

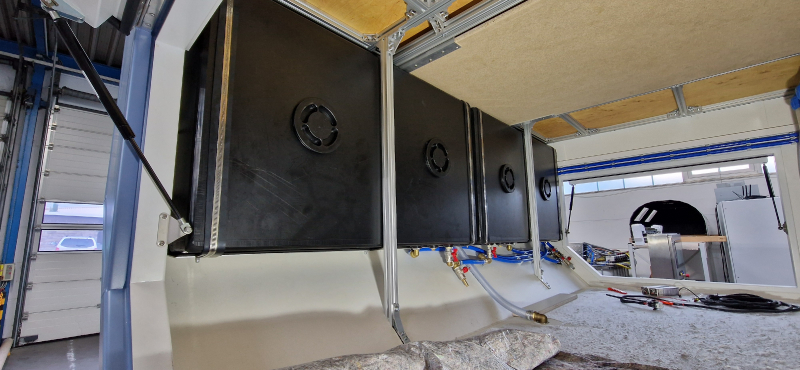

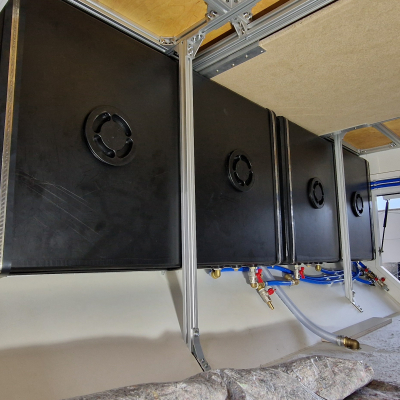

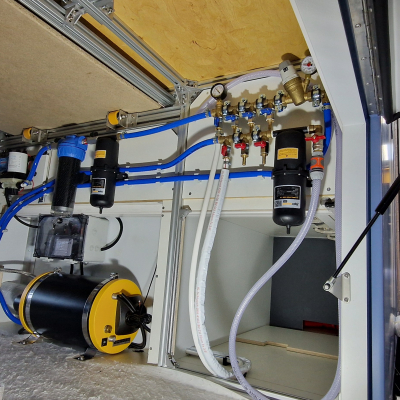

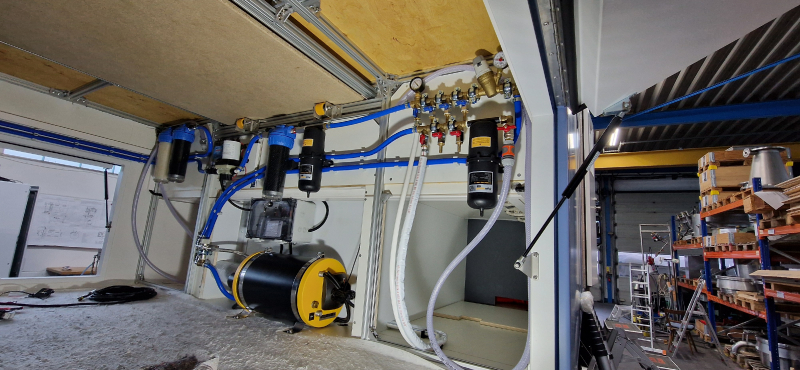

| Capacity of fresh water tank(s) | 2 x 200L |
|---|---|
| Capacity of waste water tank(s) | 100L Bad + 35L Küche mit Überlauf Hauptabwassertank |

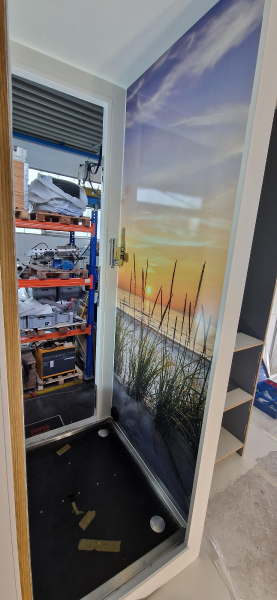

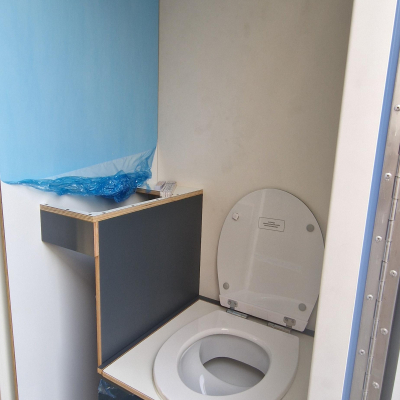

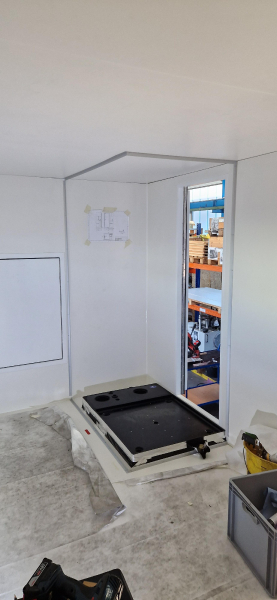

| Manufacturer and type of toilet | Trellino Selbstbauset XL |
|---|---|
| Capacity of black water tank | Fäkalien-Sammelbehälter 16 Liter + 2 x 10 Urin Behälter |

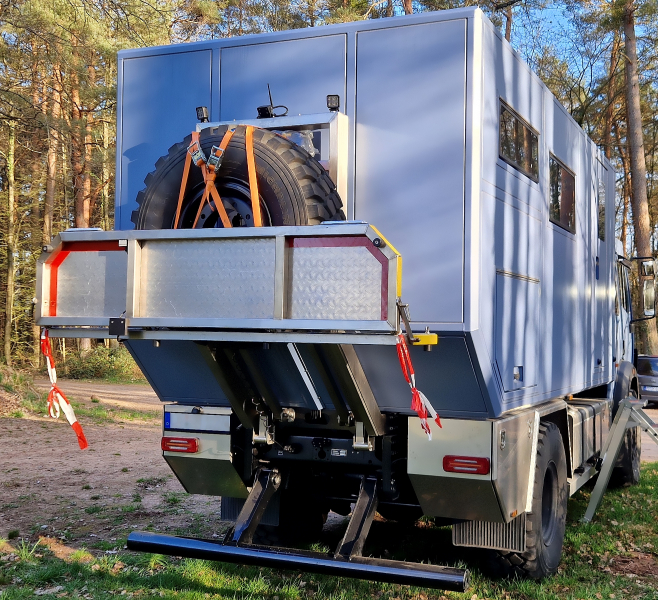

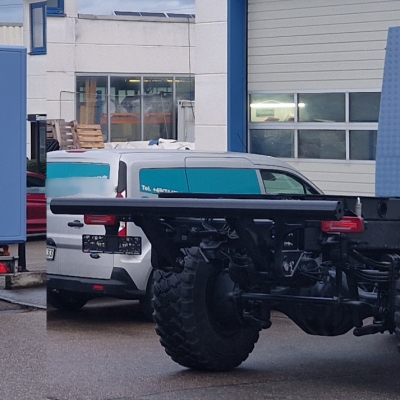

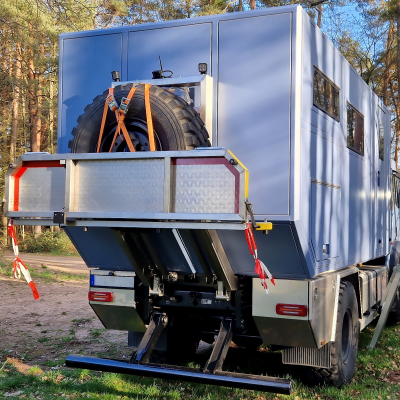

| Rear carrier | Edelstahl Selbstbau / Eigenkonstruktion |
|---|---|
| Roof rack | Noch nicht fertig |

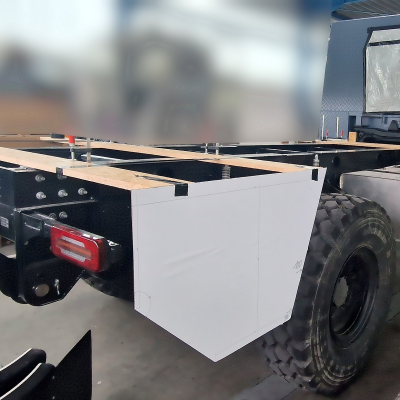

| Storage boxes | 4 Edelstahgl Stauboxen auf Maß gefertigt von Staukasten4you |
| Outside cooking facilities | Noch nicht fertig |
| Awning | Noch keine |
